浅谈高性能混凝土

题 的有效 意见 以及 方法 。 关键 词 ： 高性 能 ； 混 凝土 ； 质量 ； 施 工 中 图分类 号 ： Ｔ Ｕ ７ ４
文献标 识码 ： Ａ
高性能混凝土 的概念 是于 １ ９ ９ ０ 年 由美 细熟 悉。在配 比之前要 询问设计 员 的意见 ， 据设计 图纸及 其施工 规范等 做好施 工方案 ， 预 国政协 会 以及 国家标准 与技术 研究 院提 出 进行 交流 ， 并 且还要结 合实地情况 进行看 产 并且及 时 向所 有操作 人员做好 技术 交底， 防因振 捣方 式 不对 而 造 成混 凝 土 分层 、 离 的， 其 目的是 为了强化工程实 践 以及规 范学 和当地的水文 、气 象以及地质 资料 的收集 ， 表面浮 浆 、 麻面 等质量 问题， 进而 尽可 能 术研究方 向 ， 这种概念很快 为世界各 国认可 这样才 能对混 凝 土的功 能和设 计 图的需 要 析 、 接受 。目 前美 国 、 法 国、 Ｅ ｔ 本以及加拿大等发 达 国家都 开始 对高性 能混 凝土进 行大 量 的 投入， 以加快研究 。我 国也开始 了对 于高性 能混凝土 的研究工作 ， 并 且正式将 其列入 了 国家重点研究项 目之一。 高性能混凝凝土作 为新一 代 的建筑 材料其 发展将 会成 为我 国 建筑业发展的又一次飞跃 。
进行对接 。 除此之外 对于相 应的有关技 术信 降低混凝土成型硬化后出现裂缝的概率’ 保 息也要做好准备 。 证混凝 土的耐久 陛。 ２ ２对 原料的管理进行加强 。要 对原材 ３ － ３二次振捣或多 次搓压 表面。 高强 、 高 掺加多种 外加剂 料 的信 息进行全面 的收 集 ， 并精选 出质量优 性能混凝土在拌制过程 中， 质 的材料 。 材料在整个工程 中会 出现一些变 及掺和料 ，一般情况下 缓凝 ４ 小 时左 右 ， 这 异 现象 ， 对 质量 造成 影响 ， 因此 收料员 应 当 段 时间 已浇混凝 土表 面 因环 境及 水泥 水化 对原 料的质量进行严 格把关 ， 不合 格 的原料 作用失水较多 ， 容易产 生收缩裂缝经 初凝前 不 但不许进场还 应当及时 的汇报 ， 以此保证 二次振捣或 多次搓压 表面， 能有效防止表层 且通过 留置 的混凝 土试 块进行强度试 混凝土 的质量 。（ １ ） 由专 人对材 料进行测定 裂纹 ， 以及定期 的检查 ， 尤其是在 原料进场 以及储 验强 度提高 ５ ％ 左右 。 存和计量 上应 当做到监控 的全方位 。（ ２ ） 对 ３ ４在施工过程 中出现下列情况之 一应 于Ｃ ６ ０ 级别 的高强性混凝土 ， 只需要 对本地 挖出混凝土。 不能保证混凝 土振捣 密实或对 区能够得 到的原料进行 优选就可 以 ， 不需要 水工 建筑带 来不 利影 响的级 配错误 的混 凝 加 入特殊 材料 。并且 对 于材料要 求质 量稳 土料 ； 长 时间凝 固 、 超过 规定 时间 的混凝 土 定， 性能 指标 良好 ， 并 且在 施工 期 内的主要 料 ； 下到高等级 混凝土浇筑 部位 的低 等级混 性 能不能太过 波动 。（ ３ ） 对 于混凝 土的毛 细 凝土料 。 孔 进行填补处理可 以提高混凝 土强度 ， 其原 ３ ５ 在浇筑埋石混凝 土的时候应该严格 理为增加混凝 土密实性 。因而 ， 在配料 中加 控制 施工单位 的埋石 量 、 埋石大小 并保证 埋 杜绝施工 单 入微米级 的细 颗粒 ， 可以将混凝 土的毛 细孔 石 洁净以及埋石与模 板 的距离 ， 填充 ， 增加 密度。（ ４ ） 选 择需要掺人的合适高 位 为了单 纯提高埋石率而放弃质量 。 在 施工 性能外加剂 。目 前， 砼的外加剂 品种较多 ， 但 中努力确保埋石垂 直和水平 距离 ， 以不 影响 商｝ 生 能复合 型外加剂 国内 尚不多 见 ， 故应作 振捣为原则 ， 提高埋 石混凝 土质量 。 ３ ． ６浇筑 完的混 凝土必须遮盖来 保温或 对 比试验后确定 。 ２ － ３设计合理 的混凝 土配合 比。合理 的 者防雨 。 混凝 土配合 比由实验 室通过实 验确定 ， 除满 ４加强 高性 能混凝 土的养护 足强度 、 耐久 性要求 和节 约原材 料外 ， 应该 混凝 土养 护有两个 目的 ： 一是 创造使水 具有施 工要求的和易性。因此要实验 室设 计 泥得 以充 分水化 的条件 ，加速混 凝土硬 化 ； 二 是防止混凝 土成型后 因 Ｅ ｔ 晒、 风吹 、 干燥 、 合 理的配 比， 必须 提供合 格的水泥 、 砂、 石。 ２ Ａ正确按设 计配合 比施工 。按施 工配 寒 冷等 自然 因素 的影 响而 出现 超 出正常 范 合 比施工 ， 首先 要及时测 定砂 、 石含水 率 ， 将 围的收缩 、 裂缝及破 坏等现 象。混凝土 的标 准养护 条件为 温度 （ ２ Ｏ ± ３ ） ℃， 相对 湿度保 持 设计配合 比换算为施工配合 比。 ０ ％以上 ， 时间 ２ ８ ｄ 。 在 实际工程 中一般无法 进行混凝 土强度 的测定 ，我们 以 ２ ８ 天 ９ 而 只能采取措施 在经济 强度 为 准 ， 为施 工简 便和 质量保 证 ， 我 们一 保证标准养护 条件 ， 混凝 般做 ７ 天试 块等 ， 以对 混凝土强度 尽量根 据 实用条件下取得尽可能好 的养 护效果 。 土 养护从 大 的范 围可分 为 自然 养护 与加热 其龄期测定其发展， 以明确确定其质量。 ３高性能混凝土质量 的施工 中控制 养 护两类 。 参考文献 ３ ． １在施工方案中事先确定施工缝预留 １ １ 吴运福 ． 试 论高性 能混凝 土质量 的控 制叨． 位置＇ 不能随意变更施 工缝的接槎处理一般 『 情况下应在 混凝土强度达 到 １ ． ２ Ｍ ｐ ａ 以上 时， 科技咨询导报 ， ２ ０ ０ ７ ． ２ ］ 邱鹏 飞． 高性能 混凝土质 量控 制之我 见叨． 在已硬化的混凝土表面清除水泥浮浆和松 ｆ 动石子将施工缝处混凝土表面凿毛， 并用水 中小企业 管理 与科技（ 上 旬刊） ， ２ ０ ０ ９ ． ３ １ 许 高峰 ． 混凝 土工程质 量通病 的产 生及 防 冲洗干净， 不得积水， 再用高标号水泥砂浆浇 『 治措施 １ ． 博尔塔拉报， ２ ０ ０ ７ ． 抹表面后用混��

桥梁中高性能混凝土的应用
桑炜烨
（ 黑龙江省龙 建路桥第一工程有限公 司， 黑龙 江 哈 尔滨 １ ５ ０ ０ ０ ０ ） 摘 要： Ａ ￣ ４ ｆ ｌ 在使 用高性能混凝土的时候 ， 往往会联 想到 高强度混凝土。虽然这 两种混凝土都有着极 强的稳定性和可靠性 ， 但 是高性 能混凝土存在 和其他混凝土不 同的地 方， 那就是 高性能混凝土可以长期在道路桥梁 的使 用方 面， 其 自身的结构不容 易受到外界 环境的影
１概 述 等废 料化腐朽为神奇 ， 成为特殊 的掺 和材料 ， 使海 工混凝土 既有高 耐久性 、 抗腐蚀 等特性 ， 又易于施工 ， 直接节约 材料 成本 ２ ０ ０ ０ 高性能混凝土是一种新 型的混凝土 ， 它和普通混凝 土相 比有着 强度 、 还能提前感知混凝土 的过度疲劳 。 更好 的强度 ，而且本身的韧性 和稳定性也 比普通混凝土结构要好 ， 万元 。不仅效果稳定 ， 适用于高层建筑 、 桥梁等建筑结构。目前 ， 高性能混凝 土由于本身具 ４ 高性能混凝土在道路 中的应用 有优质 的建筑特性 ， 适应房屋 比较 广 ， 因此得 到了 国内外人 士的广 在路面工程建设 的时候 ， 由于高性能混凝 土本 身具有超强 的稳 在使用工 程中可以承受外界各种 因素的影 响 ， 而 且 泛关注。这种高性能混凝土的施 工工艺十分的严格 ， 一般 的混凝土 定性和耐久性 ， 施工方法不能 满足高性能混凝土 的要求 ， 在施工过程 中 ， 必 须要采 它还提高了道路路基 的质量 ， 确保道路在建设使用 的工 程中不会 出 用优质的混凝 土施工原料进行高性能混凝 土施 工 ， 而且通过对施工 现路基下沉的现象 。由此可见 ， 高性 能混凝 土不但有效 的解 决了道 还提高 了道路的使用 寿命 。 方法 的提 高 ， 来加强混凝 土的性质 ， 在符 合工程要求 的同时也延长 路施工混凝土强度低 的问题 ， 高性能混凝土的使用寿命 。 高性 能混 凝土是 以耐久性为 主要 指标 ， 同时要具 有高强 、 高早 ２研 究高性能混凝土在道桥 中应用的意义 强、 高施工性 （ 高流动、 高粘 聚 性、 高可浇注性 ） 等优异性能 。其配制 通过对原材料进 行选 择 ， 优化混凝土配 比 ， 掺人复合 随着社会 的不 断发展 ，人们对各个 方面 的要求也 在不断 的提 的基本思想是 ： 高。在道路桥梁建设 中 ， 不仅要求道路桥梁有着较好的可靠 性和稳 高效外加剂 ， 同时掺入一些经过处理的工业废料如硅灰 、 粉煤灰 、 矿 定性 ， 还要要求施工结构的使用寿命 长 ， 在进行维修 的时候 ， 成本要 渣等 ， 并从 混凝 土拌和物 的流动性 、 施工工艺方 面考 虑 ， 以获得高流 低离析 、 质量均匀的高强混凝土 。 同时其耐久性要 大大好 于普通 低。 因此 ， 在进行混凝土选择的时候 ， 我们要以混凝土 的强度和耐久 态 、 结合高性能 性为标准 ， 在提 高路面强度的 同时 ， 也要延长道路桥梁 的使用寿命 。 混凝 土。道路高性能混凝 土应根 据道 路混凝 土的特点 ， 其中 ， 商Ｉ 生能混凝 土就是路桥建设中不错 的选择 。 混凝 土的优点 ， 综合考虑其各方面 的性能要求来进行开发研究 。但 ２ ． １随着 时代 的不断变化 ， 人们也逐渐 的认识 到了混凝土里面 如果能从改变道路混凝土的施工工艺出发 ，不采用滑模摊铺施工 ， 接近 自流平 ） ， 坍 落度达 ２ ４ ０ — ２ ７ ０ ｍｍ的混凝土来施 的重要性 。 在第 十六届 国际混凝土路面会议 中， 人们 明确提出了 ， 在 而采用高流态 （ 进行路面设计 时 ， 不仅要 混凝 土路面的强度提 出要求 ， 还要 对路面 工 ， 则该方法进一步 丰富了道路高性能混凝土 的内涵 ， 其带来 的经 结构的耐久性 制定标准 。指 出在进行道路未来道路建设 中， 除 了提 济效益和社会效益将是不可估量的。 高混凝土路面的强度和耐久性外 ， 还要 注重混凝 土路 面的致密性和 ５高强混凝土应用的施 工工艺 ５ ． １由于高性能混凝 土用水量少 ， 水 胶 比低 ， 拌合时较 稠 ， 因此 抗渗性 ， 以提高混凝土路面的各方 面功 能。而这些都是通 过高性能 需要采用拌合性能好 的搅拌设备 。 卧轴式搅拌机 或逆流式搅拌机能 混凝土来进行实现的。 ２ ． ２超强 的强度和耐久性都是 高性能混凝土的主要特点 。在使 在较短时间 内将其搅拌均匀 ， 采用其他设备时须经过试验验证拌合 用 的时候 ， 不仅可 以提高路面的承载能力 ， 还降低 了工程成本 ， 这让 物 的均 匀 性 。 ５ ． ２制备高性能混凝土时 ， 各种原材料的计 量应尽量准确 。 使 出 当前 的道路建设有了一个新 的发展方 向。 ２ － ３在进行混凝土路面建设 的时候 ， 我们对路面 的性 质进 行严 机 Ｖ Ｉ 拌合物 的工作度稳定 ， 波动小 ， 除对堆料 和称量装置有 较高要 一个 重要的控制 因素是砂 石含水量 ， 即使搅拌设备 上装有先 格的要求 ， 在使用过程 中， 路 面必须要 有这抵抗外界 因素 的能力 ， 这 求外 ， 操作人员仍应密切注意正在搅拌 的｝ 昆 样才能确保路面 的使用寿命 在工程设计 的期限内 ， 混凝土路面才能 进的含水量测定及控制设备 ， 凝土 ， 在其稠度发生波动 时， 及时加以调整 。 正常的进行 工作 。 ５ ． ３高性能混凝土运输与浇筑 宜采用罐 车和泵送 ，用手推 车运 ２ ． ４ 高性 能 道 面 混 凝 土 的变 形 性 质 （ １ ） 干缩道 面板表面积很大 ， 蒸发量大 ， 干缩有可能 引起道面板 输及浇筑时不仅操作 困难 ， 而且也无法进行外加剂的后添加 。 表面产生收缩裂缝 ， 需加强养 护。 ５ ． ４由于高性能混凝土的水灰 比小 ，通 常泌水少 或不泌水 。因 须在浇筑后立 即进行湿养 护 ， 以防止塑性收缩裂缝 的产生 ， 由于 （ ２ ）抗折弹性模 量高性能道面混凝 土的抗折 弹性模量 Ｅ ，经实 此 ， 为防止 内外温度过 大出现温度裂缝 ， 必 须采 测， １ 级为 ４ ． ３ ０ ５ １ ０ ４ Ｍｐ ａ ， ２ 级为 ４ ． ８ ４ ５ １ ０ ４ Ｍｐ ａ ， ３级为 ４ ． ６ ０ ５ １ ０ ４ Ｍｐ ａ 。 其胶凝 材料用量较大 ， 强 度 ３级的高性能道 面混凝 土的配合 比中， 骨料用量较少 ， 粗 骨料 取保温措施 。 最 大粒径较小 。 结束语 ３ 高性能混凝土在桥梁中的应 用 由此 可见 ， 高性能馄饨在道路桥梁建设 中应用 的十分 广泛 。而 高性能混凝土广泛用 于很 多离 岸结构物 和长 大跨桥梁 的建造 ， 且它具有超强的强度和耐久性 ， 也符合 当前路 面桥梁设计 的要求 。 包括长大跨桥梁所用 的拌合物 。 它们 主要用于主梁 、 墩部和墩基 ， 硅 在保 障道路桥梁路面结构 质量 的同时 ， 也延 长了路 面的使 用期 限。 粉混合水泥。 高性能混凝土有广泛的应用性 ， 具有易于浇注 、 捣实而 因此 ， 当前在进行路面建设 的时候 ， 都是采用 的高性能混凝 土 。但 不离析 、 高超 的、 能长期保持 的力学性 能 ， 早期强度 高 ， 韧性 高和体 是 ， 由于 目前我 国的高性能混凝 土施 工工业还不是很 成熟 ， 在许多 积稳定性好 ， 在恶劣的使用条件下 寿命长 、 高强度 、 高流动 『 生 与优异 方面还存在着 问题 ， 这就需要我们在实践中不断 的研究与发展。 的耐久性。推广高性能混凝土在桥梁中的应用 ， 延长桥梁 的使用年 参考文献 限和获得更好的经济效益 。人们所关注的是高性 能混凝 土 ， 而不仅 ［ １ 】 王丰彤． 浅谈道路桥 梁 中高性 能混凝土 的应 用『 Ｊ ］ ． 科技 创新 导报， 仅是高强度混凝 土。耐久性 、 养护的难 易程度 以及建设 的经济性 已 ２ ０ ０ ８ （ ３ ０ ） ． 成为工程建设的 目标 。 当前 国内应用较好 的如上海东海大桥用 的混 【 ２ 】 吴长存， 丁 兆喜 ． 浅谈道路桥 梁 中高性 能混凝土 的应用［ Ｊ 】 ． 黑龙 江 凝土 ， 设计寿命 １ ０ ０年 ， 使用的“ 高性 能海工混凝 土” 是粉煤灰 、 矿粉 科技信息， ２ ０ ０ ８ （ ２ １ ） ．

技
浅谈 高性能混凝土在路桥工程施工 中的应用
苏冬 文
（ 杭 州市余杭 区交通项 目管理有限公 司， 浙江 杭 州 ３ １ ０ ０ ０ ０ ）
摘 要： 传 统的混凝 土 占据 了我 国的绝 大多数 的路桥施工的材料市场 ， 然而混凝土 的裂缝 、 蜂窝、 麻 面等病 害以及较短的使 用寿命都 使得人们对混凝土提 出了更高的期许 ， 在这种期许之 下， 高性 能混凝土脱颖而 出。 关键词： 高性 能 混 凝 土 ； 施工工 艺； 路桥施工 ； 力 学稳 定性 ； 匀质 混 凝 土 高性能混凝土的概念诞生 于 １ ９ ９ ０年的 ５月 ，在美 国的马里兰 强混凝土的耐久性。矿物细掺料掺在水 泥中的掺量， 火 山灰质 硅酸 州 的 盖瑟 堡城 由 Ｎ Ｉ Ｓ Ｔ与 Ａ Ｃ Ｉ 主办的 Ｈ Ｐ Ｃ （ Ｈｉ ｇ ｈ Ｐ ｅ ｒ ｆ ｏ ｒ ｒ ｍ ａ ｎ ｅ ｅ 盐水泥中火 山灰质材料 占 ２ ０％ 一 ５ ０％ ， 矿渣硅酸盐水泥中矿渣 占
２ １ 世 纪 的 奠基 石 。 结 束 语 １高性能混凝土对原材料的要求 高性能混凝土之所以成为当前土建领域发展研究 的热点 ， 显然 １ ． １ 水 泥 与世界 对混 凝土耐久性 的需求 以及人类 日益关 心的可持 续发展是 高性能的混凝土对优质水 泥的消耗 量较 大 ， 这无疑对于水 泥生 密切相关的。ＨＰ Ｃ相对于传统混凝 土在性能上有很大突破 ， 在节约 产厂家而言是一个好消息 。但 也不是水 泥的用量越大越好 ， 因为过 能源 、 资源 、 改善劳动条件 、 经济合理 ， 尤其 是环境方面有着 十分重 大的水 泥用量将会使得混凝土的内部升温与收缩 同时增高 。 高性能 大 的意 义 ， 因此 是 一 种 可持 续 发 展 的绿 色材 料 。 混凝土对 于水泥 内部的胶凝材料 的用量有标准化 的限制 。总之 ， 相 高性能混凝土往往被人 们将 其与高强度混凝土联系起来 ， 其实 比较而言 ， 对于高性能 的混凝土来说 ， 流 动 显然要 比强度更重要 。 质高性 能混凝 土不仅仅是高强度 ， 而且具有相 当高 的刚度 、 弹性模 最适合用于高性能混凝土的水 泥就是 同时兼具三种特性的水泥。 这 量 和耐久性 ， 普遍混凝土不 能长久作 用 ， 如许 多混凝土车路在 不该

的维修和重建费用。 � 表明，当水灰比降低到 0 .3 以下时，消 除毛细 管孔隙的 目 � 工程在使用 10年 2 0年后，有的甚至使用 年以后， 即需 低到 0 .3 以下。 要维修。用普通水泥 混凝土 所完 成的 工程不 能满 足耐久 性 要求的根本原因，在于混凝土本身的内部结构。 影响混凝土耐久性的主要因素大 致可以分为 以下几点： 首先，在混凝 土工 程 中为 了满 足 混凝 土施 工 工作 性 要求， 即用水量 大、水 灰比 高，因 而导 致 混凝 土 的 孔隙 率 很高， 当大部分，毛细 孔是 水分、各 种侵 蚀介 质、氧气 、二氧 化 碳及其它有害物质 进入 混凝土 内部 的通 道，引起 混凝土 耐 久性的不足；其次， 水泥石 中的 水化物 稳定 性不 足也会 对
，
它们能和波特兰水泥 水化过 程中 产生的 游离 石灰 及高硷 性 水化矽酸钙产 生二次 反映，生 成强 度更高 、稳定性 更优 的 低硷性水化矽酸钙，从而达到改善水化胶凝物质的组成，
掺入高效活性矿物掺料
普通水泥混凝 土的 水泥石 中水 化物稳 定性 的不 足，是 混凝土不能超耐久 的另 一主要 因素。在 普通 混凝 土中掺 入 活性矿物的目的，在 于改善 混凝 土中 水泥石 的胶 凝物质 的
3
约占水泥石总体积 的 2 5% - 4 0 � � % � ，特 别是其 � � 中毛 � 细孔占 相 组成。活性 矿物 掺 料中 含 有大 量 活 性 2 及活性 2
【关键词】 ： 高性能混凝土； 高效减水剂； 耐久性； 强度 【中图分类号】 ： 5 2 【 文献标识码】 ： 随着建筑技术 的发 展，建筑 规模 不断 扩大，大 型现 代 化技术设施和构筑 物不 断增多， 对建 筑工程 质量 要求也 越 来越高。在很多重要 工程项 目中 我们 都采用 高性 能混凝 土 技术，在提出高强 度的 同时也 对混 凝土 耐久性、 施工和 易 性有所要求。下面就 如何提 高高 性能 混凝土 耐久 性技术 谈 谈自己的看法。 高性能混凝土 的核心 是保 证耐 久性。耐 久性对 工程 量 浩大的混凝土 工程 来说意 义非 常重要， 若耐久 性不 足，将 会产生极严重的后 果，甚 至对未 来社 会造成 极为 沉重的 负 担。据美国一项调 查显 示，美国 的混 凝土基 础设 施工程 总 价值约 为 6 万 亿美元，每 年所需 维修费 或重建费 约为 3 千 亿美元。美国 5 0万 座公 路桥 梁中 2 0 万座 已有 损坏，平 均 每年有 15 0座 20 0 座桥 梁部 分或 完全 坍塌， 寿命 不足 2 0 年；美国共建有混凝 土水坝 3 0 0 0座，平 均寿 命 30 年，其 中 32 % 的水坝年久失修；而对二战前后兴建的混凝土工程， 在使用 30年 5 0年后进行加固维修所投入的费用，约 占建 设总投资的 4 0 % - 50 % 以上。回看中国，我国 5 0年代 所建 设的混凝土工程 已使 用 4 0 余年。如 果平 均寿 命按 30年 50年计，那么在今后 的 10年 30 年 间，为了 维修 这些 建 国以来所建的 基础设 施，耗资 必将 是极 其巨大 的。而我 国 目前的基础设施建 设工 程规模 宏大， 每年高 达 2 万亿人 民 币以上。照此来看，约 30年 5 0年后，这些工程也将 进入 维修期，所需 的 维修 费用 和 重建 费 用将 更 为 巨大。 因此， 高性能混凝土更要 从提 高混凝 土耐 久性 入手，以 降低巨 额 一般混凝土工程的使 用年限 约为 50年 10 0年，不 少

２２ ．． ６水 ‘
拌制高性能混凝土的水 。 其质量应符合 《 混凝 土用水标 准）Ｇ ６— ） Ｊ３ Ｊ ２０ 的规定 。凡符合饮用水标准 的水 ． ０６ 既可使用。 为防止发生破坏性碱骨料反应 ． 当结构处于潮湿环境且骨料有碱 活性时 ． 每立方米混凝土拌合物的总碱含量不宜大于 ３ Ｋ ． ． ｇ超时采取 Ｏ
２１ ．． 度 ２强
求． 偏差不宜大于＋ ０ ｍ。 ２ｍ 混凝土 的强度是其最基本 的性能特征 。高层建筑 、 大跨度桥梁等 （） ４ 搅拌混凝 土前 ． 应严格测定粗细骨料 的含水率 ， 根据测的含水 都对混凝土强度提 出了更高的要 求 一般认 为 ． 只要水胶 比低 于 １ ． 率 的大小及时调整施工配合 比 ． ４
２高性能混凝土配合 比设计原则和原材料控制 ．
２ 配制 目 ． １ 标其 主要影响因素
２１１耐久 性 ．．
商性能混凝 土配合 比设计首先要保证 其满 足耐久性要求 ． 与普 这 通 混凝土不同。耐 久性要求包括抗渗性 、 冻性 、 抗 抗化学侵蚀性 、 抗裂 性、 耐磨性和体积稳定性 以及碱一集料反应等。由于大多数造成混凝 土劣化的原因都 是有害介 质通过水的侵入而发生的 ． 所以混凝土抗渗 性直接影响到混 凝土的运输混凝 土时 。应使罐 车高速旋转 ２一 采 Ｏ
３ｓ， ０ ）但不得再次加水 。 （） ３ 杜绝现场 随意对混 凝土加水而加大流 动 陛， 那样会改变混凝
土的水胶 比． 降低了混凝土 的强度和耐久性 根据工程特点 ， 所处环境以及设计 、 施工 的要求 ， 品种 和强度 选择 （） ４ 混凝土人模前 ． 应把模板内的残渣清 扫干净 ， 采用专用设 备测 配 制高性能混凝土用的水泥应符合现行 国家标准《 通用硅酸盐水泥》 定 混凝土 的温度 、 坍落度 、 含气量及泌水等工作性能 ， 只有拌合物性能 （ １５ ２ ０ ） ＧＢ ７ — ０ ７ 规定 。不宜使用早强水泥。 符合设计或配合 比要求 的混凝土方可入模 浇筑 。 ２２２细 骨 料 ．． （） ５ 混凝土浇筑时 ． 应采用分层连续推移的方式进行 ， 间隙时间不 应采用级 配合理 、 质地均 匀坚固 、 吸水率底 、 孔隙率小 、 洁净 的天 得超过前层混凝土 的初凝 时间或 能重塑的时 间，不 得随意留置施工 然河砂 ， 也可采用专 门机组生产的人工砂 。 不宜使用山砂。 不得使用海 缝 。 砂 细度模数 Ｍ ＝ ． ３ ｘ２ —． ６ ０ （） ６ 在炎热季节浇筑混凝土 时 ， 应避免模板 和新 浇筑混凝土直接 ２２３粗骨料 ．－ 受阳光照射． 保证混凝土入模前模板和钢筋的温摩及附近的局部气温 应选 用级 配合理 、 粒形 良好 、 质地坚硬 、 洁净的碎石 ， 也可采用碎 均不超过 ４ ％． ０ 并尽可能避开最炎热 的时间段浇筑混凝土。混凝 土人 卵石 ，宜 采用砂岩石 。粒径宜 为 ５ ２ ｒｍ．最大公称 粒径不 宜大于 模温度宜控制在 ５ ３ ℃ －０ ａ ～０ ２ｒ ５ ｍ。不得大过设计保护层厚度 的 ２ 或钢筋的最小间距的 ３ ａ ／ ３ ／ ４ （） ７ 在浇筑混凝 土过程 中或浇筑完成时 ， 如混凝 土表面泌水较多 ， ２ ．矿物掺合料 。（级 粉煤灰 、 ．４ ２ Ｉ 磨细矿粉 ） 须在不扰动已浇筑混凝 土条件下 ． 采取措施将水排 除。 Ｉ 级粉煤 灰需 水量比不应大于 １ ０ 细 度不应大于 １％． ０ ％， ２ 烧失量 （） ８ 混凝土振捣 过程 中 应避免重复振捣 ， 也不能将振捣棒放在混 不应大于 ３ ％。磨 细矿粉 比表面积应３ Ｏ ５ ０ ／ｇ 烧失量 不应大 于 凝土内平拖 ． ． Ｏ ５ ～ ０ ｍ￣ ， Ｋ 不得用振捣棒驱赶混凝土 ， 应避免碰撞模板 、 钢筋及其它 ３ ％， ． 需水量 比不应大于 １ ％， Ｏ ０ 活性指数不应小于 ９ ％（８ ） ０ ５ ２天 。 预埋件 。 ２２５ ．．外加 剂 （） ９ 混凝土在浇筑过程 中及 时将入模混凝 土均 匀振捣密实 ， 不得 采用减水率高 、 塌落度损失小 、 适量引气 、 质量 稳定 、 能满足混凝 随意加密振点或 漏振 ． 每点的振捣时 间以表面泛浆或 （ 转第 １ 下 ３页 ）

久 性 能 ） 。
第一 步对粗骨料 的矿 物类 型和组 成要 通过 岩相 法进行
检 验 ，第 二 步 要 认 真 负 责 地 对 粗 骨 制在 ０ １ ％ 以下 为宜 。粗 骨料应 ．０ 采用二级 配或 多级 配 ，进行 分 级采购 、分级存 放 、分级计
量 、凝 结 时 间 、抗 压 强 度 比 等 八 项 指 标 检 验 通 过 后 方 能 使
关键 词 ： 高性 能 ； 混凝 土 ；生 产 质 量 ；控 制 措 施 中 图 分 类 号 ：Ｔ ５ ８３ Ｕ ２．１ 文 献 标 识 码 ：Ｂ 文 章 编 号 ：１７ ４ １ （０ １ ３— １９— ２ ６ ２— ０ １ ２ １ ）０ ０ ２ ０
量。 １ ２ 细 骨 料 ．
３ 混 凝 土的搅 拌
尽 量采用强 制式 搅 拌 机 ，且 以 大型 集 中搅 拌 站 为 主 ， 移动性搅 拌 站 为辅 。搅 拌延 续 时 间主 要根 据搅 拌 机 类 型 、
大 于 ３ ，另外 增 加 活性 指数 要 求 ２ ％ ８天 大 于 ７ ％ 。 ０
物掺合料 的碱 含量 、氯 离子 含量 加 以限制 ，以及ｔ 昆凝土 中
对 总 碱 含 量 、氯 离 子 含 量 的 限 制 ，增 加 了 混 凝 土 的 ５ ６天 强
度 、抗 冻 性 、抗 渗 性 、 电通 量 （ 氯 离 子 渗 透 ） 耐 久 性 项 抗 等
造成 了高 性 能 混 凝 土人 为 工 作 性 能 波 动 很 大 。 本 文 从 混 凝
能帮助提高混 凝土 的抗冻 性 、匀质 性 和工作 性 ，降低 泌水
率 ，改 善 骨 料 底 部 浆 体 的 泌 水 和 沉 陷 ， 因 此 配 置 高 性 能 混
土原 料 选 择 、 配 合 比 设 计 、搅 拌 、现 场 生 产 中 出现 的 问 题 等 四 个 方 面 介 绍 了现 场 生 产 高 性 能 混 凝 土 质 量 的 控 制 措 施 。 详 细 分析 了混 凝 土在 现 场 生 产 过 程 中 经 常 出现 的 问 题 的 原

能 混凝 土 变 形性 能 的各 种 类 型及 其 控 制方 法 。 ［ 关键词 】 高性 能混 凝土 变 形性 能 控 制 中图 分类 号 ：４ ５ Ｕ４ 文 献标识 码 ： Ａ
文章编 号 ：０９ ９ ３ （００ １ ０ ５０ １０ — １Ｘ ２ １） ６０ ８ １
在配合 比上， 高性 能混凝 土要 尽可 能地 降低 水泥 的用 量， 并加 大优 质矿 物
（） １ 由于墙 体养 护较 困难 ， 的在拆 模后 就发 生裂缝 ， 的在拆 模后３ ～ｄ 有 有 ｄ ５ 出现裂 缝 。随后 发展 为纵 向贯 穿裂 缝， 与高性 能 混凝 土 的收缩有 一定 关系 。 这 所 以， 构造配 筋 必须增 强 ， 配筋 率宜 不低 于 ０ ５， ．％ 同时 采用 直径较 小 、间距 不 大于 １０ｍ的配筋 ， ５ｍ 以提 高钢筋 混 凝土 的极 限拉伸 变 形值和 分 散收缩 应力 。 边 墙 与柱 的配筋率 不 同， 由于收缩 落差 不同， 它们 的连接 处很容 易发 生纵 向裂 缝， 此 处应 插入 长 １ 一 １ ５ ｍ ．ｍ的水平 增强 钢筋 。 在墙 体 内设置 诱 导缝， 导缝 间距 诱 不 大于 ２ ｍ 墙 内纵 向钢筋 的量 为钢 筋 总量 的３ ％ 缝 内嵌 入止 水带， 结构 系 ４， ０。 在 统 内形 成薄 弱环 节， 当结构 因温 差或混 凝土 干缩 等 原 因引起 附加 内应力 时， 要 求在 诱导 处开裂 ， 但不 能渗 水， 而在两 条缝 间的混 凝土 则不能 出现裂缝 和渗 水 。 （） ２ 由于 底板温 度 、湿度 变化 较小 ， 掺膨 胀剂 高性 能混凝 土 的后浇 缝间距
科 学论 坛
●Ｉ
浅谈高 性 能混凝土 的变形性 能及 其控 制
叶伟江
（ 浙江 中企 建 设集 团有 限公 司 浙江 绍兴 ３２ ０ ） １０ ０

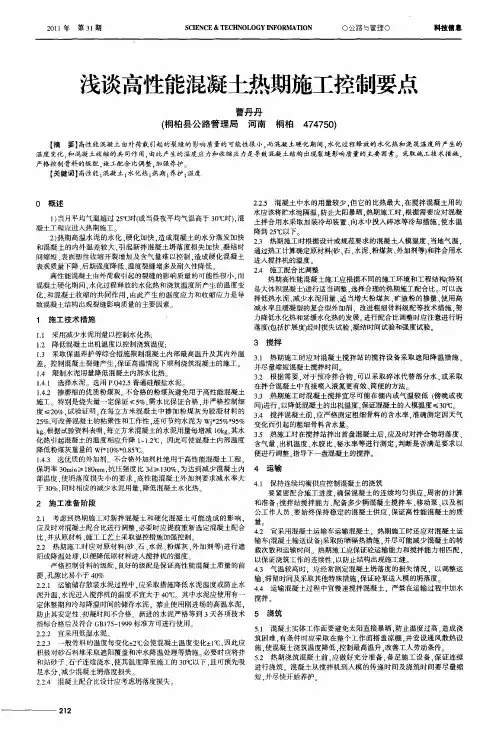

１ 当月平 均气温超过 ２℃时ｆ ） ５ 或当昼夜平均气温高于 ３ ％时） ０ ． 混
凝 土 工 程应 进 入 热 期 施 工 。
２ 热期 高温水泥 的水化 、 ） 硬化加快 ， 造成混凝 土的水分蒸发加快 和混凝土的 内外温差较大 ． 引起新拌混凝土坍落 度损失加快 、 凝结 时 间缩 短 、 表面塑性收缩开裂增 加及含气量难 以控制 ． 造成硬化混凝土 表观质量下 降 、 后期强度降低 、 温度裂缝增多及耐久性降低 ２４ 施 工 配 合 比调 整 ＿ 高性能混凝土 由外荷载引起的裂缝 的影 响质量 的可能性很小 ． 而 热期 高性 能 凝 土施工应 根据 不同的施工环境和工程结构（ 昆 特别 昆 土硬化期 间． 凝 水化过程释放的水化热 和浇筑温度所产生 的温度变 是大体 积混凝土１ 进行适 当调整 ． 选择合理的热期施工配合 比。 可以选 化． 和混凝土收缩 的共 同作用 ． 由此产生 的温度 应力和收缩应力是导 择低热水泥 、 减少水泥用量 、 当增 大粉煤灰 、 适 矿渣 粉的掺量 、 使用 高 致混凝 土结构 出现裂缝影响质量的主要 因素 减水率且缓凝型 的复合型外加剂 、 改进粗细骨料级配等技 术措施 ． 努 力降低水化热和延缓水化热的发展 进行配合 比调整时应注意进行坍 １ 施 工技术措施 落度（ 包括扩展 度） 经时损失试验 、 凝结时间试验和强度试验 。 １ 采用减少水泥用量以控制水化热： ． １ ３ 搅拌 １ 降低混凝土 出机温度 以控制 浇筑温度： ． ２ ｌ 采取保 温养 护等综 合措施限制混凝土内部最高温升及其 内外温 － ３ ３ 热期施工时应对混 凝土搅拌 站的搅拌设 备采取遮 阳降温措施 ． ． １ 差。控制混凝 土裂缝产生 ， 保证高温 情况下顺利 浇筑混凝土的施工。 并尽量缩短混凝 土搅拌时间 １ 限制水 泥用 量降低混凝土内部水化热 ． ４ ３ 根据需要 ． 于预冷拌合物 ． ． ２ 对 可以采取碎 冰代替部分 水 ， 或采 取 １ ． 选择水 泥 选用 Ｐ０ ２ ．１ ４ ．４ ． ５普通硅酸盐水泥 在拌合混凝土中直接 喷入液氮更有效 、 简便的方法 。 １ ． 掺磨细 的优质粉煤灰。 ．２ ４ 不合格的粉煤灰避免用 于高性能混凝土 ３ 热期施工时混凝土搅拌 宜尽可能在棚 内或气温较低 ｆ 晚或夜 ． ３ 傍 施工 。特别是烧失量一定保证 《５ 需水 比保证合 格 ． ％， 并严格控制细 间） ． 进行 以降低混凝土的出机温度 ， 保证混凝土的人模温度 ≤３℃。 ０ 度 ≤２ ％． ０ 试验证 明． 在每立方米混凝土 中掺加粉煤 灰为胶凝 材料 的 ３ 搅拌混凝土前 ． ． ４ 应严格测定粗细骨料 的含水率 ． 准确测定 因天气 ２ ％ 可改善混凝土的粘聚性和工作性 ． ５， 还可节约水泥为 ｗｊ２ ％ ９ ％ ５ ５ 变化而引起的粗 细骨料含水量 ｋｏ ｇ 根据试验资料表明 ． 每立方米混凝 土的水泥用量每增减 １ｋ ． ０ ｇ 其水 ３ 热施工时在搅拌站拌出首盘混凝土后 ． ． ５ 应及时对拌合物坍 落度 、 化热引起混凝 土的温度相应 升降 １ １ ℃．因此可使混 凝土内部温度 －． ２ 含气量 、 出机温度 、 水胶 比 、 秘水率等进行测 定 ， 判断是否满 足要求 以 降低粉煤灰 重量的 Ｗ ＊０ ０ ５ ｆ１％＊ ． ℃ ８ 便进行调整 ， 指导下一盘混凝土的搅拌。 １ － 选优质 的外加剂 。不合格外加剂杜绝 用于高性 能混凝土工程 ． ．３ ４ 保坍率 ３ ｍ ｎ ８ ｍ 抗压强度 比 ３ ≥１０ 为达到减少混凝 土 内 ４ 运输 ０ ｉ≥１ ｍ． ０ ｄ ３ ％． 部温度 ． 使坍落度损 失小的要求 ， 高性能 混凝 土外加剂要求减水率 大 ４１ 保持连续 均衡供应控制混凝土的浇筑 ． 于 ３ ％． ０ 同时相应 的减少水泥用量 ． 降低混凝土水化热 要紧密配合施工进度 ， 确保混凝土 的连 续均匀供应 ． 密的计算 周 和准备 ： 搅拌站搅拌 能力 、 配备多少辆混凝 土搅拌车 、 动泵 、 移 以及相 ２ 施 工 准 备 阶段 公工作人员 、 终保持稳定 的混凝 土供应 、 要始 保证高性 能混凝土的质 ２１ 考虑到 热期 施工对新拌混 凝土和硬化 混凝土 可能造成 的影 响 ， ． 量。 应及时对 昆凝土配合比进行调整 ． 必要时应提前重新选定混凝土配合 ４２ 宜采用混凝土运输 车运输混凝土 ．热期施 工时还 应对混凝土运 ． 比． 并从原材料 、 工工艺上采取温控措施加强控制 。 施 输车ｆ 土输送设 备１ 混凝 采取防晒 隔热措 施 ． 并尽可能减 少混凝土 的转 ２ 热期施 工时应对原材料（ 、 、 泥 、 ． ２ 砂 石 水 粉煤灰 、 外加 剂等） 进行遮 载次数和运输时间 热期施工应保证砼运输能力和搅拌能力相 匹配． 阳或降温处理 ， 以便 降低原材料进入搅拌机的温度。 以保证浇筑工作的连续性 ． 以防止结构 出现施工缝。 严格控制骨料的级配 ． 的级配是保证高性能混凝土质量的前 良好 ４３ 气温较高时 ．应经常测定混凝土坍 落度 的损失情况 ．以调整运 － 提． 孔隙 比易小于 ４ ％ ０ 输 、 留时间及采取其他特 殊措施 ， 滞 保证砼泵送人模的坍 落度。 ２ ． 运输储存散装水泥过程 中． ．１ ２ 应采取措施降低水泥温度或防止水 ４ 运输混凝土过程 中宜慢速搅拌混凝 土 ． ． ４ 严禁在 运输过程 中加水 泥升温 ． 水泥进入搅拌机 的温度不宜大于 ４ ％ ０ 其 中水泥应使用有一 搅拌 定休整期和冷却降温时间的储存水泥 ，禁止使用刚进场 的高温水泥 ， 防止其安定 性 、 初凝时间不合格 新进的水泥严格等到 ３ 天各项技术 ５ 浇 筑 指标合格后及符合 Ｇ １５ １ ９ 标准方可进行使用 Ｂ ７ — ９９ ５１ 混凝土实体工作 面要避免太 阳直接 暴晒 ． ． 防止温度过高 ． 造成 浇 ２２２ 宜采 用低温水 泥 ．． 筑 困难 ． 有条件 时应采取在整个 工作 面搭盖凉棚 ． 并安设 通风散热设 ２２３ 一般骨料 的温度每变化± ℃会使 混凝土温度变化± ℃． ．． ２ １ 因此应 施， 昆 使｝ 凝土浇筑温度降低 ， 控制最 高温升 ， 改善工人劳动条件。 积极对砂石料堆采取遮阳覆盖和冲水降温处理等措施 必要时应将拌 ５ 热期 浇筑混凝土前 ． 做好充分准 备 ． 足施 工设备 ． ． ２ 应 备 保证连续 和站砂子 、 石子连续浇水 ， 使其温度 降至施工的 ３ ℃以下 ， ０ 且可预先 吸 进行 浇筑 混凝土从搅拌机 到入模的传递时 间及浇筑时间要尽量 缩 足水分 ． 减少混凝土坍落度损失 短． 并尽快开始养护 ２ ． 混凝土配合 比设计应考虑坍落度损失 ．４ ２
