基于stm32的智能家居设计原理(版)
- 格式:doc
- 大小:413.00 KB
- 文档页数:8
2020年27期众创空间科技创新与应用Technology Innovation and Application基于STM32的物联网智能家居控制系统*吴超,曹峰源,安乐,陈志文,徐默然,徐谢军(常州机电职业技术学院,江苏常州213164)引言随着5G 时代的到来,万物互联离我们的生活也越来越近,人们的日常生活起居也越来越多的使用智能控制用来方便我们的生活,智能家居控制系统在人们日常生活的基础上,为人们提供更好的服务[1]。
本设计的智能家居系统具有以下优势:研究目标为开发一个能为家庭所用的具备智能控制或离线控制功能的控制器,通过有线或无线设备组成的网络与各种信息传感设备连接[2],实时采集任何需要监控、连接、互动的物体或过程。
其目的是实现物与物、物与人,所有的物品与网络的连接,方便识别、管理和控制。
1系统设计设计是基于STM32的智能家居控制系统,通过监视实时的温度(模拟量),湿度(模拟量),设备是否开启(开关量)等一系列可检测项目标准,能够通过控制器,进行实时操作(家用电器开关、关闭阀门等一系列控制),旨在达到智能控制的功能。
2硬件设计硬件系统主要包括:(1)中央处理模块;(2)通信控制模块;(3)人机界面;(4)电机驱动模块;(5)温度检测模块;(6)电源模块;(7)驱动单元。
本设计主要的控制思路是中央处理模块开始工作,采集驱动单元的状态,其中驱动单元包括:(1)照明单元;(2)温湿度检测单元;(3)电动窗帘;(4)水阀开关,通过人机界面或者net 平台来实现对驱动单元的检测与控制。
硬件模块如图1所示。
控制系统的芯片采用STM32F103ZET6TR,以太网接口是一组包含8个孔的排针组成的,默认采用的是STM32的SPI3总线与Ethernet 模块进行通信。
芯片最小系统板如图2所示。
SPI3口相关的SCK 、MISO 两个引脚,与JTAG 管脚有重复使用的地方。
因此,为了能够正常使用SPI3总线,摘要:文章从物联网智能家居控制系统结构设计、智能家居系统总体结构、智能家居硬件设计、通信软件设计等方面论述了基于STM32的物联网智能家居控制系统设计方案。
一种基于STM32单片机的多功能智能家居控制系统一、引言随着科技的进步和人们生活水平的提高,人们对于生活质量的要求也越来越高。
智能家居作为现代社会中的一种新兴科技产品,通过将各种家电设备和传感器毗连到互联网上,实现了遥程控制、自动化管理和智能化应用的目标,为人们的生活提供了更加便利、舒适和安全的环境。
本文介绍了的设计和实现,该系统可以通过手机APP进行智能化的家居设备控制和管理。
二、系统结构该多功能智能家居控制系统主要由硬件和软件两部分组成。
硬件部分包括STM32单片机、传感器、继电器和通信模块等;软件部分则包括手机APP和嵌入式程序。
1. STM32单片机STM32单片机是一款由意法半导体公司生产的32位微控制器,具有稳定性好、功耗低、性能强和易于开发的特点。
在本系统中,我们选用了高性能的STM32F4系列单片机。
2. 传感器传感器是智能家居系统中的重要组成部分,可以对环境的状态进行实时监测和数据采集。
在本系统中,我们选择了温度传感器、湿度传感器、光照传感器和人体红外传感器等。
3. 继电器继电器作为控制设备的关键部件,可以通过控制其开关状态来实现对家电设备的遥程控制。
在本系统中,我们选用了高负载能力的继电器。
4. 通信模块通信模块负责与互联网进行毗连,以实现遥程控制和监测。
在本系统中,我们选用了Wi-Fi模块,实现了设备与手机APP的通信功能。
5. 手机APP手机APP是用户与智能家居系统进行交互的主要方式,通过手机APP用户可以实现对家居设备的遥程控制和管理,以及对环境状态的实时监测和数据展示。
6. 嵌入式程序嵌入式程序是系统的控制核心,负责传感器数据的采集和处理、继电器的控制、与手机APP的通信等功能。
三、系统功能该多功能智能家居控制系统具备以下功能:1. 遥程控制用户可以通过手机APP实现对家居设备的遥程开关控制,例如开关灯、调整温度等。
2. 自动化管理系统可以依据用户的习惯和需求,协作传感器的采集数据,自动调整家居设备的开关状态,实现自动化的管理。
《基于STM32的智能晾衣架控制系统设计》篇一一、引言随着科技的进步和智能家居的普及,人们的生活质量日益提高。
其中,智能晾衣架作为一种新型智能家居设备,逐渐走进了人们的日常生活。
本文旨在设计一种基于STM32的智能晾衣架控制系统,该系统以高集成度的STM32微控制器为核心,实现晾衣架的智能化控制。
二、系统设计要求与总体架构本系统设计的主要目标为实现对晾衣架的远程控制、定时控制、智能感知等功能。
总体架构包括硬件和软件两部分。
硬件部分主要包括STM32微控制器、电机驱动模块、传感器模块、通信模块等。
STM32微控制器作为核心,负责整个系统的控制与协调。
电机驱动模块驱动晾衣架的升降运动。
传感器模块包括湿度、温度、光照等传感器,用于感知环境信息。
通信模块负责与手机APP或其他控制设备进行通信,实现远程控制。
软件部分主要包括操作系统、驱动程序、控制算法等。
操作系统采用实时操作系统,保证系统的稳定性和响应速度。
驱动程序负责控制硬件模块的工作。
控制算法根据传感器数据和环境信息,实现智能控制。
三、硬件设计1. STM32微控制器:选用性能稳定、功耗低的STM32F103C8T6微控制器,负责整个系统的控制与协调。
2. 电机驱动模块:采用直流电机驱动模块,通过PWM信号控制电机的转速和方向,实现晾衣架的升降运动。
3. 传感器模块:包括湿度、温度、光照等传感器,用于感知环境信息。
传感器数据通过ADC模块进行采集和处理。
4. 通信模块:采用WiFi或蓝牙通信模块,实现与手机APP 或其他控制设备的通信。
四、软件设计1. 操作系统:采用实时操作系统,保证系统的稳定性和响应速度。
2. 驱动程序:包括硬件模块的驱动程序和控制算法,实现硬件模块的控制和数据的处理。
3. 控制算法:根据传感器数据和环境信息,采用模糊控制、PID控制等算法,实现智能控制。
例如,当光线较暗时,系统自动开启照明功能;当衣物晾干时,系统自动关闭电机等。
基于STM32智能家居毕业论文摘要智能家居是当今社会的一个重要发展方向,它通过将各种设备连接到互联网,实现远程控制和智能化管理。
本文以STM32为硬件平台,设计并实现了一个基于STM32的智能家居系统。
该系统通过传感器采集环境信息,并通过无线通信将数据发送给服务器,最后利用手机App实现对家居设备的远程控制。
本文详细介绍了系统的架构设计、硬件设计和软件实现,并进行了实验验证和性能评估。
引言随着物联网和人工智能技术的快速发展,智能家居已经成为人们生活中的一部分。
智能家居可以提供更加舒适、便捷和安全的居住环境,减轻人们的生活压力。
目前市面上已经有各种各样的智能家居产品,如智能灯具、智能空调、智能门锁等。
然而,大部分智能家居产品都是独立的,没有统一的标准和平台。
为了解决这个问题,本文设计了一个基于STM32的智能家居系统,通过将各种设备连接到互联网,实现了设备之间的互联互通。
硬件设计本文的智能家居系统基于STM32开发板和相关传感器、执行器组成。
其中包括温湿度传感器、光线传感器、烟雾传感器等用于采集环境信息的传感器,以及LED灯,继电器等用于控制家居设备的执行器。
这些传感器和执行器通过GPIO口与STM32开发板相连。
同时,系统还采用了ESP8266模块实现了与服务器的无线通信,用于发送采集的环境信息。
软件设计本文的智能家居系统使用了基于ARM Cortex-M系列的嵌入式操作系统——FreeRTOS。
FreeRTOS是一个开源的实时操作系统,具有小巧简单、高效稳定的特点,在嵌入式系统中得到了广泛应用。
系统的软件设计主要分为采集模块、控制模块和无线通信模块三部分。
采集模块通过读取传感器的数据,实现对环境信息的采集。
控制模块通过接收服务器或手机App发送的控制指令,对家居设备进行控制。
无线通信模块负责与服务器进行数据交互,实现远程控制和数据上传功能。
硬件实现本文的智能家居系统使用了STM32F103开发板作为主控制器,通过GPIO口与各个传感器和执行器相连。
stm32毕业设计实例
STM32是一款广泛应用于嵌入式系统的单片机,其高性能、低功耗、易于开发等特点使得其在工业控制、智能家居、物联网等领域得到广泛应用。
因此,基于STM32的毕业设计也成为了学生们的热门选择。
下面分享一个基于STM32的毕业设计实例——智能家居系统。
1. 系统架构
该智能家居系统主要包括以下三个模块:传感器模块、控制模块、显示模块。
传感器模块:采用温湿度传感器、光照传感器、人体红外传感器等传感器,实时采集环境参数。
控制模块:主要由STM32单片机构成,通过与传感器模块的通信获取环境参数,并根据预设的逻辑控制家居设备的开关。
显示模块:采用OLED屏幕,实时显示环境参数和家居设备状态。
2. 功能实现
(1)温湿度控制:当温度或湿度超过设定阈值时,自动开启空调或加湿器。
(2)光照控制:根据设定的光照亮度阈值,自动控制窗帘或灯光。
(3)人体感应:当检测到有人进入房间时,自动开启灯光。
(4)远程控制:可以通过手机APP或网页远程控制家居设备的开关。
3. 优点
(1)自动化:通过传感器实时采集环境参数,智能控制家居设备的开关,实现智能化、自动化的家居管理。
(2)低功耗:STM32单片机具有低功耗的特点,可以实现长时间稳定运行。
(3)易于开发:STM32单片机的开发工具链完善,开发文档齐全,给开发者提供了很好的开发环境和支持。
综上所述,基于STM32的智能家居系统毕业设计,不仅具有实用性和可行性,而且极具创新性和挑战性,是一项非常有意义的毕业设计任务。
基于STM32单片机家电控制及家居环境监测系统设计与实现基于STM32单片机家电控制及家居环境监测系统设计与实现一、引言随着科技的不断发展,智能家居已经成为了当今社会新的发展趋势,家电设备的自动化控制更是其中的一个重要方面。
本文将介绍一个基于STM32单片机的家电控制及家居环境监测系统的设计与实现,该系统可以方便、智能地控制家中各种家电设备,并实时监测家居环境,提供舒适、安全的居住环境。
二、系统设计1. 硬件设计(1)主控模块:选用STM32F103C8T6单片机作为主控模块,该单片机性能优异,具有丰富的外设资源,非常适合家电控制及环境监测系统的设计;(2)传感器模块:选择温湿度传感器DHT22,光照传感器BH1750,气压传感器BMP180和人体红外传感器PIR作为家居环境监测的传感器模块;(3)通信模块:采用WIFI模块ESP8266作为通信模块,实现与智能手机的远程交互;(4)继电器模块:选用继电器模块控制家电设备的开关,如灯光、风扇、空调等;(5)其他模块:如键盘、液晶显示屏等辅助功能模块。
2. 软件设计(1)系统架构:采用多任务操作系统RTOS进行任务管理与调度,主要分为家电控制任务和环境监测任务两个模块;(2)家电控制任务:通过读取用户输入的指令,控制继电器模块实现家电设备的开关控制。
用户可以通过手机APP或按键输入指令,系统接收指令后进行解析,并通过串口与继电器模块通信,控制家电设备的开关;(3)环境监测任务:定期读取温湿度、光照和气压传感器的数据,并进行数据处理与分析。
系统可以根据环境数据进行自适应控制,如温度过高时自动打开空调等。
同时,将数据通过串口发送给通信模块,实现与手机APP的远程交互;(4)通信任务:系统与手机APP通过WIFI模块进行远程通信。
手机APP可以实时获取家居环境数据、控制家电设备的开关,并进行远程监控与管理。
三、系统实现在开始实现系统之前,首先要完成硬件的搭建与连接。
《一种基于STM32单片机的多功能智能家居控制系统》篇一一、引言随着科技的进步和人们生活水平的提高,智能家居系统逐渐成为现代家庭的重要组成部分。
本文将介绍一种基于STM32单片机的多功能智能家居控制系统,该系统通过集成各种传感器和执行器,实现了对家庭环境的智能监控和控制。
二、系统概述本系统以STM32单片机为核心控制器,通过与各种传感器和执行器进行连接,实现对家庭环境的实时监控和控制。
系统具有以下功能:1. 家庭环境监测:包括温度、湿度、光照、空气质量等参数的实时监测。
2. 智能控制:通过手机APP或语音控制,实现对家庭电器的远程控制和定时开关。
3. 安全防护:通过安装烟雾传感器、燃气传感器等设备,实现家庭安全的实时监控和预警。
4. 能源管理:通过智能调节家电设备的运行状态,实现能源的合理利用和节约。
三、硬件设计本系统的硬件设计主要包括STM32单片机、传感器模块、执行器模块、通信模块等部分。
1. STM32单片机:作为核心控制器,负责整个系统的运算和控制。
2. 传感器模块:包括温度传感器、湿度传感器、光照传感器、烟雾传感器、燃气传感器等,用于实时监测家庭环境参数。
3. 执行器模块:包括继电器模块、电机驱动模块等,用于控制家用电器的开关和运行状态。
4. 通信模块:包括Wi-Fi模块、蓝牙模块等,实现与手机APP或语音控制设备的通信。
四、软件设计本系统的软件设计主要包括操作系统、驱动程序、应用程序等部分。
1. 操作系统:采用嵌入式实时操作系统,保证系统的稳定性和实时性。
2. 驱动程序:包括传感器驱动程序、执行器驱动程序、通信驱动程序等,实现硬件设备的控制和数据传输。
3. 应用程序:包括家庭环境监测程序、智能控制程序、安全防护程序、能源管理程序等,实现系统的各种功能。
五、系统实现本系统的实现过程主要包括传感器数据采集、数据处理、控制指令发送等部分。
1. 传感器数据采集:通过传感器模块实时采集家庭环境参数,如温度、湿度、光照等。
《一种基于STM32单片机的多功能智能家居控制系统》篇一一、引言随着科技的飞速发展,智能家居系统已经逐渐进入人们的日常生活。
作为智能家居的核心控制单元,STM32单片机以其高性能、低功耗等优点被广泛应用于各种智能家居控制系统中。
本文将介绍一种基于STM32单片机的多功能智能家居控制系统,旨在实现家居设备的智能化管理和控制。
二、系统概述本系统以STM32单片机为核心,通过与各种传感器、执行器以及网络通信模块的连接,实现对家居设备的远程监控和智能控制。
系统具有多种功能,包括环境监测、安防报警、家电控制、能源管理等,可满足用户多样化的需求。
三、硬件设计1. 主控制器:采用STM32单片机,具有高性能、低功耗、易于扩展等优点。
2. 传感器模块:包括温度传感器、湿度传感器、烟雾传感器等,用于监测家居环境。
3. 执行器模块:包括灯光控制、窗帘控制、空调控制等,实现家电的智能控制。
4. 通信模块:采用Wi-Fi或ZigBee等无线通信技术,实现与手机APP或智能家居中心的控制。
5. 电源模块:采用稳定可靠的电源供应,保证系统的正常运行。
四、软件设计1. 操作系统:采用RTOS(实时操作系统),保证系统的实时性和稳定性。
2. 编程语言:采用C语言进行编程,便于开发和维护。
3. 通信协议:采用通用的通信协议,如MQTT、HTTP等,实现与手机APP或智能家居中心的通信。
4. 控制算法:根据传感器的数据,采用智能算法实现家居设备的自动控制。
五、功能实现1. 环境监测:通过传感器实时监测家居环境,如温度、湿度、烟雾等,并将数据传输至手机APP或智能家居中心。
2. 安防报警:通过安装安防设备,实现家庭安全监控和报警功能。
当发生异常情况时,系统将自动触发报警并通知用户。
3. 家电控制:通过执行器实现家电的智能控制,如灯光控制、窗帘控制、空调控制等。
用户可以通过手机APP或智能家居中心远程控制家电设备。
4. 能源管理:系统可实现对家庭能源的统计和分析,帮助用户合理使用能源,降低能源浪费。
《基于STM32的智能晾衣架控制系统设计》篇一一、引言随着科技的发展和人们生活水平的提高,智能家居系统逐渐成为现代家庭的重要组成部分。
其中,智能晾衣架作为智能家居的一部分,其便捷性和实用性得到了广大用户的认可。
本文将介绍一种基于STM32的智能晾衣架控制系统设计,旨在通过先进的控制技术和便捷的操作方式,提升用户晾衣的体验。
二、系统概述本系统以STM32微控制器为核心,通过电机驱动模块、传感器模块、通信模块等部分组成。
系统可实现智能控制、远程操控、定时开关等功能,满足用户在不同环境下的晾衣需求。
三、硬件设计1. STM32微控制器:作为系统的核心,STM32微控制器负责处理系统各项指令和传感器的数据。
其强大的处理能力和丰富的接口资源,使得系统可以稳定、高效地运行。
2. 电机驱动模块:本系统采用电机驱动模块控制晾衣架的升降。
该模块通过PWM信号控制电机转速,实现精确的升降控制。
3. 传感器模块:系统配备多种传感器,包括光照传感器、湿度传感器等。
这些传感器可以实时监测环境参数,为系统提供决策依据。
4. 通信模块:系统支持蓝牙、Wi-Fi等通信方式,实现手机APP远程操控和定时开关等功能。
四、软件设计1. 操作系统:本系统采用实时操作系统(RTOS),保证系统在处理多任务时仍能保持高效和稳定。
2. 控制算法:系统采用先进的控制算法,根据传感器数据和环境参数,自动调整晾衣架的工作状态,实现智能控制。
3. 人机交互界面:系统配备手机APP,用户可以通过APP实现远程操控、定时开关、查看环境参数等功能。
APP界面简洁明了,操作便捷。
五、功能特点1. 智能控制:系统可根据环境参数自动调整晾衣架的工作状态,实现智能控制。
2. 远程操控:用户通过手机APP可以实现对晾衣架的远程操控,方便快捷。
3. 定时开关:用户可以在APP上设置晾衣架的开关时间,实现定时开关功能。
4. 环境监测:系统配备多种传感器,可实时监测环境参数,如光照、湿度等。
毕业设计stm32智能家居控制系统毕业设计stm32智能家居控制系统一、简介毕业设计stm32智能家居控制系统是一种利用STM32微控制器来实现智能家居控制的毕业设计项目。
智能家居控制系统是当前物联网领域的热门应用之一,通过该系统可以实现对家庭的灯光、窗帘、空调等设备的远程控制和自动化管理。
本文将从硬件设计、软件开发和系统实现等方面深入探讨毕业设计stm32智能家居控制系统的相关内容。
二、硬件设计1. 系统框架毕业设计stm32智能家居控制系统的硬件设计主要包括传感器模块、执行器模块和STM32微控制器模块。
传感器模块用于感知环境信息,如温湿度传感器、光照传感器等;执行器模块用于控制家居设备,如继电器模块、舵机模块等;STM32微控制器模块是系统的核心控制单元,负责数据采集、处理和控制执行。
2. 传感器选择在毕业设计stm32智能家居控制系统中,需要根据实际应用情况选择合适的传感器模块,保证系统能够准确获取环境信息。
温湿度传感器可以实现对室内环境的实时监测,光照传感器可以实现对光照强度的监测,通过这些传感器的数据,可以实现对家居环境的智能调控。
3. 执行器控制执行器模块主要用于控制家居设备的开关和调节,例如通过继电器模块可以实现对灯光、空调等设备的远程控制,通过舵机模块可以实现对窗帘等设备的远程开闭。
在毕业设计stm32智能家居控制系统中,需要考虑执行器模块的选型和控制方式,以便实现对家居设备的智能控制。
三、软件开发1. 系统架构在软件开发方面,毕业设计stm32智能家居控制系统需要采用嵌入式系统的开发方式,以实现对硬件的驱动和控制。
系统架构可以采用多任务方式,将传感器数据的采集和处理、执行器控制和用户交互等功能模块独立开发,通过任务调度器实现系统的高效运行。
2. 程序设计在程序设计方面,需要对STM32微控制器进行编程,实现系统的各项功能。
对于传感器数据的采集和处理,可以采用相应的传感器驱动库进行开发;对于执行器的控制,可根据具体的执行器模块选用相应的控制方式进行开发;对于用户交互界面,可以采用LCD显示屏进行实时显示和操作。

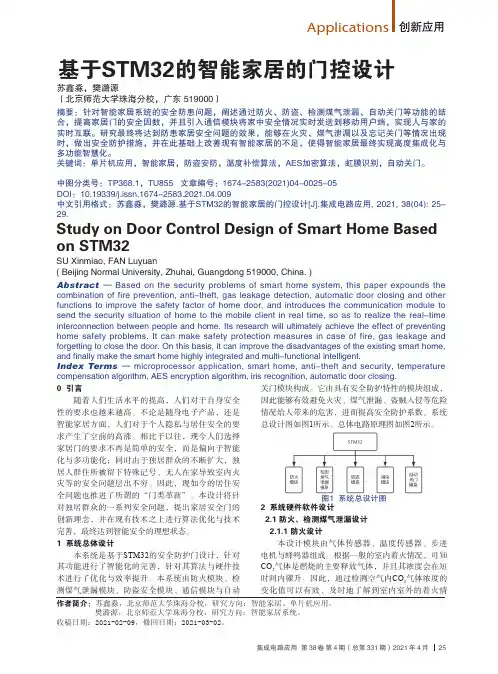

总设计图如图1所示。
总体电路原理图如图2所示。
图1 系统总设计图2 系统硬件软件设计2.1 防火、检测煤气泄漏设计2.1.1 防火设计本设计模块由气体传感器、温度传感器、步进况。
防火设计采用的气体传感器是电化学二氧化碳传感器,并通过内外不同探头的浓度比较值判断是室内还是室外着火。
通过单片机对气体浓度信号进行处理,对火势与发生时间做出初步判断,更有助于消防人员的精准灭火与室内人员的安全逃生。
当被测气体进入电化学传感器薄膜到达测量电极处时,将会在其上发生电化学反应,产生微电流。
随后经运算放大器将该微电流信号放大、转化为电压信号输出;输出的电压信号与二氧化碳气体浓度呈线性函数关系,最后系统由电压信号强弱判断出火势情况。
若当空气中二氧化碳气体浓度超过基准值(0.15%)时,远程通信与步进电机的协同运作将会最大程度地保证住户财产及生命安全。
二氧化碳浓度与气体传感器输出电流对应函数关系如表1所示。
电化学气体传感器如图3所示。
由于气体传感器易受周围环境温湿度的干扰造成一定的误判,因此本模块外加温度传感器作为辅助,与气体传感器并行工作,对环境进行实时的精准检测。
本模块采用的温度传感器是热敏电阻型温度传感器。
其按照温度系数分为NTC(负温度系(正温度系数)两种类型。
本模块采用热敏电阻进行室内的温度测量,是利用其工作温度范围广、精度高、灵敏度强、坚固性好的优势,能够更加精准地测量到周围环境的温度变化,(式中,U是M Q-7传感器输出电图2 总体电路原理图图3 电化学气体传感器内部组成图表1 二氧化碳浓度与气体传感器输出电流对应函数关系图4 未补偿时CO浓度关于电压的函数关系图5 标准MQ-7温湿度特征曲线其中,f (T)=f (R S )/f (R 验结果验证:该补偿算法能够起到较好的补偿效果头、蜂鸣器。
显示屏采用OLED,主要利用其LED 没有的广角性能。
即当从侧面观察屏幕时也可以清晰看到屏幕所显示内容,它可用来显示输入的密码及其正确性。
基于STM32单片机的智能家居语音控制系统的设计摘要:智能家居是一个当今热门的领域,本文设计了一个基于STM32单片机的智能家居语音控制系统。
该系统主要包括语音识别模块、控制单元以及家居设备。
该系统通过语音识别模块实现用户的语音指令识别,并通过控制单元进行相应的输出控制。
实验结果表明,该系统能够准确地识别用户的语音指令,并可有效地控制家居设备的输出。
关键词:智能家居;语音控制;单片机1. 引言智能家居是一种通过智能技术的互联网络实现的家居设备智能化的系统,其主要功能是通过传感器信息、智能控制等技术获取相关家居信息,从而实现自动化、远程监控和智能化控制。
在智能家居的系统中,智能语音控制技术的应用日益广泛。
本文基于STM32单片机设计了一种智能家居语音控制系统,旨在实现家庭设备的智能化控制及智能化辅助功能。
2. 系统设计2.1 系统框架本系统主要由以下三部分构成:语音识别模块、控制单元以及家居设备。
其中,语音识别模块通过声音传感器将用户的指令转化为数字信号,控制单元接收并解析数字信号以实现相应的指令控制,相应地从家居设备中实现输出控制。
2.2 硬件设计本系统采用了STM32单片机作为控制器,通过声音传感器将语音指令转化为数字信号并进行处理。
由于家庭设备具有不同的输入信号,因此在本系统中,我们采用了多路输出控制的方式,以满足不同的家庭设备控制需求。
2.3 软件设计软件设计主要包括两部分:语音识别模块和控制单元。
语音识别模块主要通过语音识别算法将输入的语音指令转换为数字信号,并通过控制单元进行解析,以实现相应的输出控制。
3. 实验结果为验证本系统的有效性和可行性,我们将其应用于家庭环境中。
实验结果表明,本系统可以准确地识别用户的语音指令,并实现相应的家庭设备控制。
此外,本系统还支持远程控制和智能化辅助功能,可实现更智能化的家居设备控制。
4. 结论本文设计了一种基于STM32单片机的智能家居语音控制系统,该系统可以实现家居设备的智能化控制以及智能化辅助功能。
基于STM32的智能晾衣架控制系统设计一、引言随着科技的进步和人们生活水平的提高,越来越多的家庭使用智能家居设备来提升生活质量。
其中,智能晾衣架作为一种智能家居设备,正逐渐走进人们的生活。
本文旨在设计基于STM32的智能晾衣架控制系统,实现晾衣架的智能化控制,提升用户的使用体验。
二、系统设计1. 硬件设计智能晾衣架控制系统的硬件设计基于STM32微控制器,使用光电传感器进行测距及晾衣架展开状态的检测,利用电机进行晾衣架的升降。
硬件电路中还包括电源模块、显示屏模块和按键模块,以满足系统的电源供应、信息显示和操作调整的需求。
2. 软件设计软件设计主要包括控制算法的编写和界面设计两个方面。
控制算法的编写涉及晾衣架的升降控制和状态监测。
通过光电传感器监测晾衣架展开状态,当晾衣架达到一定高度时,控制系统停止升降电机的工作,保证晾衣架在合适的高度停止。
同时,通过PID算法对升降电机进行控制,实现晾衣架升降过程的平稳、精确控制。
界面设计通过显示屏模块和按键模块完成。
显示屏模块将晾衣架的状态信息以图形化的方式展示给用户,包括晾衣架的高度、剩余时间等。
按键模块用于用户的操作调整,包括开始升降、停止升降和调整晾衣架高度等功能。
三、系统实现在硬件设计完成后,需要进行软件的调试和系统的集成。
在系统调试中,需要对控制算法进行优化,确保升降过程的平稳和准确度。
同时,也需要进行软件界面的调整和用户使用体验的优化。
四、系统测试系统测试主要分为功能测试和性能测试两个方面。
功能测试主要验证系统的基本工作功能是否正常,包括晾衣架的升降控制、状态监测、显示和按键操作的功能是否正常等。
性能测试主要验证系统的运行性能是否满足需求,包括晾衣架升降过程的平稳度、精确度等。
五、总结与展望本文设计并实现了基于STM32的智能晾衣架控制系统,通过对硬件和软件的设计,实现了晾衣架的智能化控制。
通过功能和性能测试,验证了系统的可行性和有效性。
然而,该系统还存在一些不足之处,如对潮湿度的检测和控制尚未实现,对室内温湿度的变化对晾衣架升降的影响尚未思量等。
基于stm32单片机的智能家居控制系统设计开题报告下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!基于stm32单片机的智能家居控制系统设计开题报告一、研究背景智能家居控制系统是利用现代信息技术对家居设备进行自动化控制和远程监控,以提高家居生活的便利性和舒适性。
基于STM32的智能家居环境监控系统的设计与实现
智能家居环境监控系统是指基于STM32微控制器的一种智能化家居系统,能够对家庭环境进行实时监测,并通过网络技术实现远程控制。
本系统主要包括传感器模块、数据采集模块、数据处理模块、远程控制模块和用户界面模块等。
传感器模块主要用于采集家庭环境中各种参数,比如温度、湿度、气体浓度等,通过传感器将这些参数转化为电信号。
数据采集模块负责接收传感器模块传递过来的电信号,并将其转换为数字信号,然后通过STM32微控制器进行采集,实现对数据的实时监测。
数据处理模块主要用于对采集到的数据进行处理和分析,比如通过算法对温度进行控制和调节,以提高居住的舒适度。
远程控制模块通过网络技术实现与家庭环境监控系统的远程通信,用户可以通过手机或电脑等终端设备实现对家庭环境的远程控制。
用户界面模块是用户与系统交互的界面,可以通过显示屏或手机应用等形式展示当前环境的状态,并提供相应的操作选项。
本系统的实现主要借助STM32开发板和相应的传感器模块,通过编程语言对硬件进行控制和监测。
需要根据实际需求选择合适的传感器模块,并将其与STM32开发板连接。
然后,编写相应的代码,实现数据的采集、处理和存储等功能。
设计用户界面并实现远程控制功能。
《基于STM32的智能晾衣架控制系统设计》篇一一、引言随着科技的进步和智能家居的普及,人们对于生活品质的要求越来越高。
智能晾衣架作为智能家居的一部分,其便利性和实用性受到了广大用户的青睐。
本文将详细介绍基于STM32的智能晾衣架控制系统的设计,包括硬件设计、软件设计以及系统测试与优化等方面。
二、系统概述本系统以STM32微控制器为核心,搭配传感器、电机驱动模块、通信模块等,实现智能晾衣架的控制。
系统具备远程控制、定时控制、智能感知等功能,旨在提高晾晒衣物的便捷性和舒适度。
三、硬件设计1. 微控制器:选用STM32F103C8T6微控制器,具备高性能、低功耗、易于编程等优点,适用于本系统的控制需求。
2. 传感器模块:包括湿度传感器、温度传感器和光敏传感器,用于感知环境湿度、温度和光照强度,为智能控制提供依据。
3. 电机驱动模块:采用步进电机驱动模块,实现对晾衣架的升降控制。
4. 通信模块:采用Wi-Fi或蓝牙通信模块,实现与手机APP 或智能家居系统的通信,方便用户进行远程控制。
5. 电源模块:采用锂电池供电,具备充电管理功能,保证系统长时间稳定运行。
四、软件设计1. 操作系统:采用RTOS(实时操作系统),保证系统的实时性和稳定性。
2. 控制算法:根据传感器数据和环境条件,通过控制算法实现智能控制,如自动升降、定时开关等。
3. 通信协议:制定通信协议,实现与手机APP或智能家居系统的数据交互。
4. 手机APP开发:开发手机APP,实现远程控制和定时设置等功能。
5. 系统界面:设计友好的用户界面,方便用户操作。
五、系统实现1. 硬件组装:将各模块按照电路原理图进行组装,确保连接正确、稳固。
2. 软件开发:编写控制程序,实现各项功能。
包括传感器数据采集、电机控制、通信等功能的实现。
3. 系统调试:对系统进行调试,确保各项功能正常运行。
4. 系统测试:进行系统测试,包括功能测试、性能测试和稳定性测试等,确保系统达到设计要求。
基于STM32的智能家居环境监控系统的设计与实现智能家居是一种未来趋势,它可以让我们的生活更加便利、舒适和智能。
智能家居环境监控系统是其中的一个重要组成部分,它可以实时监控家庭的环境情况,比如温湿度、光照、空气质量等,并且可以根据监测结果进行智能控制,比如智能调节家庭的温度、湿度等。
本文将介绍一种基于STM32的智能家居环境监控系统的设计与实现。
一、系统设计1. 系统框架设计智能家居环境监控系统主要由传感器模块、STM32单片机模块、无线通信模块和手机App模块组成。
传感器模块负责采集家庭环境参数,比如温湿度、光照、空气质量等;STM32单片机模块负责接收传感器模块采集的数据,对数据进行处理和分析,并根据分析结果进行智能控制;无线通信模块负责将采集的数据和控制指令通过无线方式传输到手机App模块;手机App模块负责接收并显示传感器模块采集的数据,并允许用户进行智能控制。
STM32单片机需要编写相应的固件程序,用于接收传感器模块采集的数据,并进行数据处理和分析,然后根据分析结果进行智能控制。
手机App模块需要设计相应的界面,并编写相应的应用程序,实现与无线通信模块的数据交互,以及实现家庭环境参数的显示和智能控制。
二、系统实现1. 硬件实现我们需要根据系统设计,选择合适的传感器模块、无线通信模块和STM32单片机模块。
然后,我们需要将这些模块进行连接,比如将传感器模块通过I2C或者SPI接口连接到STM32单片机模块,将无线通信模块通过串口连接到STM32单片机模块。
接着,我们需要进行相应的硬件调试和验证,确保各个模块能够正常工作。
为STM32单片机编写相应的固件程序,程序需要实现对传感器模块采集数据的读取和处理,比如温湿度传感器采集的数据需要进行温度和湿度的计算和分析,光照传感器采集的数据需要进行光照强度的计算和分析,空气质量传感器采集的数据需要进行空气质量的计算和分析。
然后,根据分析结果进行相应的智能控制,比如根据温湿度传感器采集的数据,控制家庭空调的温度和湿度。
设计了以STM32 单片机为核心的智能家居控制系统。该系统以语音识别技术和
GSM 通信技术为基础,完成控制台、手持设备及门禁密码锁之间的通信, 实现
对室家居电器的远程控制。实验结果表明,该系统运行稳定,具有广泛的应用前
景。
智能家居( 又称智能住宅) 是以住宅为平台, 兼备建筑、网络通信、信息家电、
设备自动化,集系统、结构、服务、管理为一体的高效、舒适、安全、便利、环
保的居住环境,是融合了自动化控制系统、计算机网络系统和网络通信技术于一
体的家居控制系统。近年来,随着人们生活水平的提高以及计算机技术、通信技
术和网络技术的发展, 智能家居逐渐成为未来家居生活的发展方向。因此在实现
智能控制的同时,研制一个成本低、实用性强的智能家居系统便显得非常有必要。
本文以STM32 单片机为核心设计了一套智能家居控制系统。该系统以语音识别、
GSM 通信等技术为基础,通过无线通信、串口通信对系统各部分进行串联,用户
可通过门禁密码锁验证身份后进入智能家居系统, 利用总控制台设定室家居的
状态,亦可借助触屏手持设
备、GSM 手机等对室家居进行手动或语音控制。
1 智能家居系统硬件平台
建立智能家居控制系统, 硬件是关键和基础,它对整个系统的稳定性、控制和反
馈的准确性、节能性都有直接影响。本智能家居系统选用了以下硬件设备:
(1) STM32F103VET6 微处理器及STC12-C5A60S2 微处理器
系统中手持设备的微处理器选用STM32F103VET6 ,总控制台及门禁密码锁部分
选用STC12C5A60S2。
STM32F103VET6 基于ARM Cortex M3 32 bit 的RISC核, 工作频率最高可达72
MHz, 置高速存储器(64 KB的闪存和20 KB 的SRAM), 丰富的增强I/O 端口和连
接2 条APB 总线的外设。
STC12C5A60S2 是高速、低功耗、超强抗干扰的新一代8051 单片机, 指令代码
完全兼容传统8051 。部集成MAX810 专用复位电路、2 路PWM、8 路高速10 位
A/D转换。
(2) 语音识别芯片LD3320
LD3320 芯片是一款语音识别专用芯片。该芯片集成了语音识别处理器和一些外
部电路, 包括A/D、D/A转换器、麦克风接口、声音输出接口等。可以实现语音
识别、声控及人机对话功能,并且可以任意动态编辑、识别关键词语列表。
(3) GSM 模块TC35
TC35 是一款双频900 MHz 、1 800 MHz 高度集成的GSM 模块, 具有性能稳定,
功耗低及易于集成的特点。
(4) 无线模块nRF24L01
nRF24L01 是一款新型单片射频收发器件, 工作于2.4 GHz~2.5 GHz ISM 频段
之间。置频率合成器、功率放大器、晶体振荡器及调制器等功能模块, 并融合了
增强型ShockBurst 技术,其中输出功率和通信频道可通过
程序进行配置。
(5) 3.2 英寸TFT 真彩触摸屏显示模块
该模块功耗低, 支持8 bit 、16 bit 总线接口, 模拟I/O控制, 彩屏模块上
配置ADS7843 触摸控制器, 支持一个SD 卡(SPI 方式) , 支持一个SPI 的
DATA Flash, 构成人机交互图形界面。
2 智能家居系统设计及实现
本智能家居系统主要包括手持设备、总控制台、门禁密码锁3 个部分。总体结
构如图1 所示。
该系统通过微处理器完成整体的控制功能, 利用无线通信及串口通信对系统各
部分进行串联。通过门禁密码锁部分完成身份认证功能,接收处理短信指令, 实
现户外控制; 利用手持设备实现在室任意地点的实时控制; 通过总控制台接收
指令, 最终完成各项控制操作。
本智能家居系统的操作方式如下。
(1) 身份验证
门禁密码锁通过串口完成与控制台的通信, 设定密码存入STC12C5A60S2 单片
机EEPROM,TFT 触摸屏显示人机界面。单片机获取输入信息, 进行比对处理后
将结果传至控制台。
(2) 语音控制
语音信号通过语音设备输入,STM32F103VET6 单片机通过SPI 总线接收。单片
机处理后通过SPI 传输指令至nRF24L01 无线模块。无线模块发送指令至总控制
台,总控制台接收处理信息, 完成相应的控制步骤。
(3 )TFT 触摸屏控制
触摸屏操作产生电平信号, 经过转换后通过串行总线传输至STM32F103VET6 单
片机接受处理。
(4) 短信控制
GSM 模块接收短信, 经STC12C5A60S2 单片机读取后, 通过串口传输发送指令
至总控制台等候处理。
(5 ) 总控制台操作控制
TFT 触摸屏显示人机界面。STC12C5A60S2 单片机获取操作信息并作出相应处理。
3 智能家居系统软件设计
整个智能家居系统以STM32 微处理器为控制核心,使用C 语言编写。智能家居
系统的软件可分为手持设备、总控制台以及门禁密码锁3 个部分, 主要由底层
驱动程序、系统主程序、显示子程序、无线通信子程序、语音识别子程序及GSM
子程序等部分组成。手持设备的软件控制流程如图2 所示。总控制台的软件控
制流程如图3 所示。门禁密码锁的人机界面软件控制流程如图4所示。
3.1 语言模块软件设计
语音识别是本系统的重要功能之一。语音识别程序的设计, 参考了LD332X 开
发手册, 采用中断方式工作, 其操作顺序如下:
(1 ) 初始化
在初始化程序里, 主要完成软复位、模式设定、时钟频率设定、FIFO 设定等程
序设置。
(2 ) 建立识别列表
识别列表在LD3320 中建立, 规则是每个识别条目为标准普通话的汉语拼音
( 小写), 每两个字(汉语拼音)之间用一个空格间隔。每个识别条目对应一
个特定的编号(1 个字节) , 不同的识别条目的编号可以相同, 且不用连续,
但数值要小于256 (00H~FFH) 。LD3320 最多支持50 个识别条目。
(3 ) 开始识别
设置相关的寄存器, 开始语音识别。在LD3320 芯片正式开始识别之前设置当
前状态( 例如:LD_ASR_RUNING状态或者LD_ASR_FOUNDOK 状态)。ADC 通道为麦
克风输入通道,ADC 增益即麦克风音量,可设定值00H~7FH。本系统采用40H~
6FH 的设定值。设定值过大容易造成识别启动过于敏感, 产生误识别;设定值
过小则需要近距离说话才能启动识别功能。
(4) 响应中断
麦克风采集到声音后, 将产生一个中断信号。中断程序根据寄存器的值分析结
果, 通过读取BA 寄存器的值获取候选答案个数; 读取C5 寄存器里的值, 获
取最正确答案的对应编码。
3.2 无线模块软件设计
nRF24L01 无线传输程序的设计采用增强型的ShockBurstTM 模式下工作。典型
的双向为:发送方要求终端设备在接收到数据后有应答信号, 以便于发送方检
测有无数据丢失。一旦数据丢失, 则通过重新发送功能恢复丢失的数据。
发射数据: 设置nRF24L01 为发射模式; 将地址TX_ADDR 和数据TX_PID 按照
时序由SPI 口写入
nRF24L01 缓存区,TX_PLD 在CSN 为低时连续写入,TX_ADDR 在发射时写入一
次;CE 置为高电平并保持10μs ,延迟130 μs 后发射数据; 开启自动应
答,nRF24L01在发射数据后立即进入接收模式, 接收应答信号。如果收到应答,
则认为此次通信成功,TX_DS 置高, 清除TX_PID; 若未收到应答, 则自动重新
发射该数据。
接收数据: 设置nRF24L01 为接收模式, 延迟130 μs后进入接收状态等待数
据。当检测到有效数据时, 存储数据包,同时进入发射状态回传应答信号。
3.3 GSM 模块软件设计
TC35 模块采用AT 贺氏指令。单片机可以通过正确的AT 指令对TC35 模块进行
初始化和短消息的接收发送。对短消息的控制有Block 模式、PDU 模式和Text
模式。使用Block 模式需要手机生产厂家提供驱动支持。目前PDU 模式已取代
Block 模式, 而Text 模式不支持中文,因此本系统使用PDU 模式进行短消息的
接收和发送。
本文设计了一个基于STM32 的智能家居控制系统。由STM32 及STC12C5A60S2 微
处理器完成整体控制功能,通过移动手持设备、总控制台及门禁密码锁系统3
部分实现人机界面在家居系统的智能化应用, 以期达到人机交流的最优化;该
系统具备识别性好、安全性高、节能环保、易控制、抗干扰及成本低等优点。系
统实验阶段运行良好,其实验成果将为家居系统智能化的进一步推广应用提供新
的方向。
