河南理工大学供电技术毕业设计（ 2008 届）学生姓名耿启辰院（系）电气工程及其自动化系专业电气工程及其自动化学号330819040104导师姓名、职称许丹设计（论文）题目工厂供电起讫时间：年月日～年月日（共周）目录摘要 (2)第一章负荷计算及功率补偿 (4)1.1负荷计算的内容和目的 (4)1.2负荷计算的方法 (4)1.3全厂负荷计算 (4)1.4功率补偿 (5)第二章变电所位置和形式的选择 (6)2.1变电所所址选择的基本要求 (6)2.2变电所所址选择应具备的条件 (6)第三章变电所主要变压器及主接线方案的选择 (7)3.1主变压器台数的选择 (7)3.2主结线方案的选择 (7)第四章短路电流的计算 (9)4.1短路电流计算的目的及方法 (9)4.2、本设计采用标幺制法进行短路计算 (9)4.3短路电流计算结果： (11)第五章变电所一次设备的选择及校验 (13)第六章导线、变电所高低压线路的选择 (15)第七章变电所二次回路的方案及断电保护的确定 (16)7.1变电所二次回路方案 (16)7.2断电保护 (16)第八章防雷与接地 (18)8.1防雷 (18)8.2接地 (19)总结 (20)致谢 (21)参考文献 (22)摘要随着工业生产的发展和科学技术的进步,工厂的供电系统的控制、信号和监测工作，已经由人工管理、就地监测发展为远动化,实现遥控、遥信、和遥测.工厂供电系统远动化后,不仅可以提高工厂供电系统的自动化水平,而且可在一定程度上实现工厂供电系统的优化运行,能够及时处理事故,减少事故停电的时间,更好地保证工厂供电系统的安全经济运行.工厂供电是工厂企业生产生活的必要保障.经过计算比较,根据工厂实际情况选择科学且经济性高的电器设备,从供电的优质、可靠、经济等性能来综合考虑采用最优化的电气设备和供电方式。
【关键词】：负荷计算功率短路电流AbstractWith the industrial production and the development of science and technology, power plant control systems, signal and monitoring work by the management manual,on the spot to monitor the development of remote, and the realization of remote control, remote, and remote sensing. Factories for Electrical system of remote, can not only enhance the plant's power supply system automation level, but also to some extent to achieve plant optimal operation of the power supply system capable of dealing with incidents in a timely manner to reduce the incidents of power failures, to better ensure the plant Power supply system of economic security. Power plant production plant is necessary to protect life. Calculated compared to the factory in accordance with the actual situation of economic and scientific selection of high electrical equipment, power supply from the high-quality, reliable and economic performance considered to optimize the use of electrical equipment and power supply. 【Keywords】：Load secretly schemes against Power Short-circuit current第一章负荷计算及功率补偿全厂总降压变电所的负荷计算，是在车间负荷计算的基础上进行的。
工厂电气供电系统毕业论文目录摘要 (I)ABSTRACT (II)第一章绪论 (1)1.1课题设计背景 (1)1.2工厂供电设计的一般原则 (2)1.3工厂供电设计容及步骤 (2)第二章负荷计算和功率补偿 (5)2.1负荷计算的容和目的 (5)2.2负荷计算的方法 (5)第三章变压器容量和数量的选择 (6)第四章主接线方案的选择 (7)4.1对变电所主结线的一般要求 (7)4.2变电所主结线 (7)4.2.1单电源进线的变电所主接线 (8)4.2.2双回电源进线变电所主接线 (8)第五章短路电流的计算 (12)5.1短路电流计算的目的及方法 (12)5.2三相短路电流计算 (12)第六章导线、电缆的选择 (15)6.1 导线电缆的使用条件 (15)6.2 导线电缆的选择 (15)第七章电气设备的选择 (18)7.1电气设备选择的一般原则 (18)7.2高压开关电器的选择 (18)7.2.1高压断路器的选择 (18)7.2.2高压隔离开关的选择 (19)7.2.3电流互感器的选择 (19)7.3配电所高压开关柜的选择 (20)第八章变压器的继电保护 (21)8.1概述 (21)8.2变压器电流保护的接线方式 (22)8.3继电保护配置 (22)8.3.1变压器的过电流保护 (22)8.3.2变压器的电流速断保护 (23)第九章二次回路操作电源和中央信号回路 (27)9.1二次回路的操作电源 (27)9.2中央信号回路 (27)9.2.1概述 (27)9.2.2对中央信号回路的要求 (27)第十章测量和绝缘监视回路 (29)10.1测量仪表的配置 (29)10.2绝缘监视装置 (29)第十一章防雷和接地 (31)11.1过电压及雷电概述 (31)11.2防雷 (31)11.2.1防雷设备 (31)11.2.2防雷保护措施 (31)11.3电气装置的接地 (33)11.3.1接地概述 (33)11.3.2接地电阻 (33)结论 (36)附录A：10KV供电系统图 (37)附录B：低压供电系统图 (38)附录C：变压器二次电路图 (39)附录D：电压互感器二次电路图 (40)附录E：接地避雷平面图 (41)致谢 (42)第一章绪论1.1课题设计背景工厂供电，就是指工厂所需电能的供应和分配，亦称工厂配电。
工厂供电论文（优秀范文五篇）第一篇：工厂供电论文摘要：工厂供电指工厂所需电能的供应和分配。
随着社会进步，工厂的“工业4。
0”的实现大大提高生产效率和产量，降低运营成本，减轻工人的劳动强度，逐步实现生产过程自动化。
因而对工厂供电的安全、稳定、智能化提出更高的要求。
关键词：工厂；电气设计；智能化；施工；工厂电气设计1.1 设计要求工厂供电保证工厂生产和生活用电的需要，供电设计必须满足以下基本要求：（1）遵守国家规程、执行政策；（2）安全可靠；（3）降低成本，优质经济；（4）近期为主、考虑发展。
1.2 设计内容及步骤随着工厂“4。
0工业智能化”的推广，对厂区电能提出了更高的要求，因而作为厂区供电设计者必须全面了解国家供电标准及规范、强电动力系统、弱电系统、网络控制系统和消防系统等规范和相关知识。
本论文主要针对强电动力系统进行阐述。
近年来，我先后参与设计了5个新建厂区的供配电设计，对厂区生产工艺、负荷布局、负荷数量和性质，供电安全可靠型，经济的分配电能和智能控制方面有一定的总结和归纳，整理如下：厂区强电动力系统主要分为：外线高压设计、配电站设计、厂区配电系统设计和防雷接地设计四个部分。
每个项目的工厂电气设计，会从以下方面进行设计：（1）对所设计的厂区进行全面了解，主要对用电性质和用电负荷，掌握相关的设备和设施的用电参数。
（2）负荷计算。
计算厂区各用电设施的负荷，统计各车间和厂区的负荷，结合车间功率损耗和线路损耗，求出全厂区变电所高、低压侧计算负荷及总功率因数。
（3）工厂供、配电系统短路电流计算。
根据不同运行方式下的短路参数，求出不同运行方式下各点的三相及两相短路电流，保障用电安全（此项最容易忽视的环节）。
（4）厂区总配电室选址和变压器选型设计。
根据当地供电局批复的高压电源进线方向，综合考虑总配电室的有关因素，计算厂区负荷、短路电流以及扩建和备用的需要，确定变压器型号和高、低接线方式。
配电室选址建议工厂采用中心敷设方式，可有效的减少电缆压降和能耗损失，降低施工成本。
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==工厂供电毕业设计篇一：某工厂供电系统设计(毕业论文)摘要本毕业设计为工厂变电所设计，对在工厂变电所设计中的若干问题：负荷计算，三相短路分析，短路电流计算，高低压设备的选择与校验，变压器的继电保护，变电所二次回路及自动装置，防雷与接地，变电所的过电压保护，计量，无功补偿等几方面的设计进行了陈述，并对供电主接线的拓扑结构进行了阐述。
该工厂变电所采用10kV单电源进线，采用一台1600kVA的主变压器，最大设备容量1636kW，采用并联电容器进行低压集中补偿，对变压器进行过电流，电流速断，瓦斯保护，按三类防雷建筑物设防，采用强弱电联合接地系统对建筑物进行保护。
在对供电系统短路计算的基础上，进行电力电缆和电气设备的选择设计，同时也对户外平面布置进行了初步的设计。
关键词：工厂供配电，继电保护，防雷与接地，负荷计算ABSTRACTThis graduation project is designed for the factory transformer substation, to certain questions in factory transformer substation design: the load computation, the analysis of three-phase short-circuits, the short-circuit current computation, the choice and verification of high and low pressure equipment, the transformerrelay protection, the secondary circuit of the transformer substation and the automatic device, anti-thunder and the connection to the earth, the transformer substation overvoltage protection, the measurement, the idle work compensated and so on, All the above aspects and the structure of the power supply host wiring topology have been stated.The transformer substation with a 10kV single power source coil in it uses 1600kVA main transformer, the biggest computation shoulders of which is 1636kW.It adopts the shunted capacitor to carry on the lowpressure centralism for compensation and sets protection for the transformer by carring on the electric current to it breaking the speed of the flow gas protection, garrisons accerding to the third kind of anti-thunder buildings,and users the strong and weakelectricity union earth system to carry on the protection to the building.Based on the computation of short-circuits to the power supply system, the project has a choice design of the power cable and the electrical equioment and a preliminary design to the outdoors plane arrangementat the same time.Keywords ： the power distribution ，supply in factory，the relay protection目录摘要 .................................................................. ..................................................................... .. IABSTRACT ............................................................ . (II)第一章绪论 .................................................................. . (1)1.1课题设计背景 .................................................................. .. (1)1.2工厂供电设计的一般原则................................................................... (2)1.3工厂供电设计内容及步骤................................................................... (2)第二章负荷计算和功率补偿 .................................................................. (5)2.1负荷计算的内容和目的 .................................................................. (5)2.2负荷计算的方法 .................................................................. .. (5)第三章变压器容量和数量的选择 .................................................................. .. (6)第四章主接线方案的选择................................................................... .. (7)4.1对变电所主结线的一般要求................................................................... . (7)4.2变电所主结线................................................................... . (7)4.2.1单电源进线的变电所主接线 (8)4.2.2双回电源进线变电所主接线 (8)第五章短路电流的计算 .................................................................. (12)5.1短路电流计算的目的及方法................................................................... .. (12)5.2三相短路电流计算................................................................... (12)第六章导线、电缆的选择................................................................... (15)6.1 导线电缆的使用条件................................................................... . (15)6.2 导线电缆的选择................................................................... (15)第七章电气设备的选择 .................................................................. (18)7.1电气设备选择的一般原则................................................................... (18)7.2高压开关电器的选择................................................................... .. (18)7.2.1高压断路器的选择................................................................... . (18)7.2.2高压隔离开关的选择 .................................................................. . (19)7.2.3电流互感器的选择 .................................................................. (19)7.3配电所高压开关柜的选择................................................................... . (20)第八章变压器的继电保护................................................................... (21)8.1概述 .................................................................. (21)。

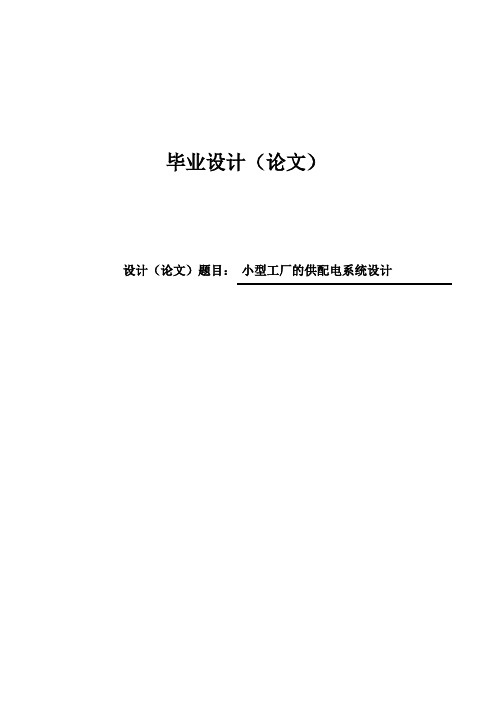

毕业设计（论文）设计（论文）题目：小型工厂的供配电系统设计诚信承诺书本人慎重承诺和声明：本人在毕业设计（论文）过程中遵守学校有关规定，恪守学术规范，在指导教师的指导下独立完成，没有剽窃和抄袭他人的学术观点、思想和成果，未篡改研究数据，若有违规行为的发生，我愿接受学校处理，并承担一切法律责任。
论文作者签名：年月日重庆邮电大学本科毕业设计（论文）摘要电能是工业生产的主要动力能源，是现代文明的物质技术基础。
没有电力，就没有国民经济的现代化。
现代社会的信息化和网络化，都是建立在电气化的基础之上的。
电力供应如果突然中断，则将对这些用电部门造成严重的影响。
工厂供配电设计的任务是从电力系统取得电源，经过合理的传输、变换，分配到工厂车间中每一个用电设备上。
因而工厂供配电的设计对于一个企业来说是相当重要的，是企业生产出高品质产品的硬件保证。
在本设计中，依据给定的设计范围和基础资料，对塑料制品厂全厂总配变电所进行了初步的电气设计。
通过负荷计算、无功补偿、电气主接线选择、短路电流计算、电气设备选择、继电保护及防雷装置设计等一系列具体工作，按照课题的具体要求，使设计方案能够符合国家标准的有关规定，体现了安全、可靠、灵活、经济的原则，为塑料制品厂供电的可靠性、安全生产和经济运行提供了强有力的保证。
并根据设计要求，绘制了总配电所电气主接线图、1~5号车间变电所主接线图和总配电所平面布置简图等有关设计图纸。
通过这次设计，塑料制品厂的供配电系统的基本功能就实现了，从该厂附近的变电所取得10kV电源，通过设计中的配电所进行电力的传输分配到5个车间变电所，车间变电所把电压从10kV变成400V给各个车间设备以及工厂生活提供电能。
【关键词】总配电所主接线变压器短路电流继电保护ABSTRACTThe power of electricity is the major motive source of industrial production, material and technical basis of modern civilization. No electricity,no modern economy. Modern society's information and network, are based on the electrification of. If the sudden interruption of power supply, it will cause serious impact on these electricity sector. The mission of the factory power supply and distribution design is getting power source from the electric system and assign to each electricity using equipment of the factory workshop via reasonable transmission and transformation. Therefore, the factory power supply and distribution design is very important for an enterprise. It is also a high quality certificate of the production.In this design, I make a initial electric design for the power distribution of the whole plastic products factory according to the provided range of design and basic material. To make sure that the design is conformance to the national criterion and to be safe, dependable flexible and economical, I do the design after a series of load calculation, Reactive power compensation, Electrical main wiring choice, Short-circuit current calculation, electrical equipment choice, relay-protection and prevent thunder according to the particular demand of the course. It also makes sure that the course of power supply is dependable, safe and economical. At the same time, according to the demand, I have draw the main electrical power distribution by the total one-way wiring diagram,1 to 5 workshop substation main wiring diagram and the total distribution of the schematic layout.Through this design, supply and distribution system of the basic functions of plastic products factory is achieved, to obtain power from 10kV substation near the plant, carried out by the design of the electric power transmission and distribution substation assigned to five workshops, the workshop substation the voltage from 10kV to 400V into each workshop to provide power equipment and plant life.【Key words】Total substation Electrical main wiring Transformer Short-circuit current Relay- protection目录前言....................................................................................................................... - 1 - 第一章绪论........................................................................................................... - 2 - 第一节工厂供电意义和要求........................................................................... - 2 - 第二节本厂的基本概况及设计要求............................................................... - 2 -一、生产任务及车间组成............................................................................. - 2 -二、负荷性质及负荷情况............................................................................. - 3 -三、供用电协议............................................................................................. - 3 -四、本厂自然条件......................................................................................... - 3 - 第三节本章小结............................................................................................... - 4 - 第二章负荷计算及无功补偿............................................................................... - 4 - 第一节供电电压的选择................................................................................... - 5 - 第二节负荷计算............................................................................................... - 5 -一、负荷计算的定义及计算方法................................................................. - 5 -二、负荷计算结果......................................................................................... - 7 - 第三节功率补偿............................................................................................... - 8 -一、意义......................................................................................................... - 8 -二、电容补偿................................................................................................. - 8 -三、补偿装置选择......................................................................................... - 9 - 第四节本章小结............................................................................................. - 10 - 第三章总配电所设计......................................................................................... - 11 - 第一节配电所的位置及型式......................................................................... - 11 -一、所址选择的一般原则........................................................................... - 11 -二、总体布置要求....................................................................................... - 11 - 第二节主接线方案......................................................................................... - 12 -一、主接线的设计原则及基本要求........................................................... - 12 -二、电气主接线的设计............................................................................... - 12 - 第三节短路电流计算..................................................................................... - 13 -一、产生短路电流的原因及危害............................................................... - 13 -二、短路电流计算的目的及计算方法....................................................... - 13 -三、短路电流计算....................................................................................... - 14 - 第四节主要电气设备选择............................................................................. - 16 -一、选择条件............................................................................................... - 16 -二、电气设备选择校验............................................................................... - 18 - 第五节配电所进出线的选择......................................................................... - 19 -一、概述....................................................................................................... - 19 -二、10kV架空线的选择 ............................................................................. - 20 -三、备用电源电缆进线的选择................................................................... - 20 -四、10kV母线的选择 ................................................................................. - 21 -五、配电所出线的选择............................................................................... - 22 - 第六节主要设备继电装置的整定及保护..................................................... - 23 -一、概述....................................................................................................... - 23 -二、继电保护装置的接线方式................................................................... - 23 -三、继电保护装置的操作方式................................................................... - 23 -四、电流速断保护....................................................................................... - 24 -五、回路方案选择与继电保护的整定....................................................... - 24 - 第七节防雷及接地......................................................................................... - 25 -一、概述....................................................................................................... - 25 -二、防雷措施............................................................................................... - 26 -三、接地装置............................................................................................... - 26 - 第八节本章小结............................................................................................. - 27 - 第四章车间变电所设计..................................................................................... - 28 - 第一节车间负荷计算及无功补偿................................................................. - 28 -一、车间负荷计算....................................................................................... - 28 -二、车间无功补偿....................................................................................... - 28 - 第二节车间变压器的选择............................................................................. - 29 -一、变电所变压器台数的选择................................................................... - 29 -二、变电所主变压器容量的选择............................................................... - 29 -三、主变压器相数选择............................................................................... - 30 -四、主变压器型号的选择........................................................................... - 30 - 第三节短路电流计算及一次设备的选择..................................................... - 30 -一、短路电流计算....................................................................................... - 30 -二、一次设备的选择................................................................................... - 32 - 第四节车间变电所布置................................................................................. - 33 -一、车间变电所的类型............................................................................... - 33 -二、车间变电所所址的选择....................................................................... - 33 -第五节车间变电所的继保装置的整定......................................................... - 33 -一、主变压器的继电保护装置及低压侧的保护装置............................... - 33 - 第六节防雷和接地......................................................................................... - 34 - 第七节本章小结............................................................................................. - 35 - 结论..................................................................................................................... - 36 - 致谢..................................................................................................................... - 37 - 参考文献................................................................................................................. - 38 - 附录..................................................................................................................... - 39 -一、英文原文.................................................................................................. - 39 -二、英文翻译.................................................................................................. - 46 -三、工程设计图纸.......................................................................................... - 52 -前言毕业设计在大学的教学过程显得非常重要，通过这次毕业设计进一步加深了在大学期间所学的工厂供电的认识，理解并掌握了关于工厂的配电系统是如何进行规划与设计，如何在国家相关规定下进行运行。
工厂供电毕业设计工厂供电毕业设计一、设计背景随着社会的发展，工厂的供电需求也在不断增加。
为了保证工厂的正常运转和生产，供电系统的可靠性和稳定性显得尤为重要。
本文旨在设计一个适用于工厂的供电系统，以满足工厂的不同负载需求和提高供电系统的可靠性。
二、设计目标1. 提高供电系统的可靠性和稳定性。
2. 满足工厂的不同负载需求。
3. 减少线路的损耗，提高供电系统的效率。
4. 提高供电系统的安全性。
三、设计内容1. 供电系统的整体架构设计根据工厂的不同用电负载需求，设计一个合理的供电系统架构。
该供电系统应包括主变配电系统、配电房、配电板等，以满足工厂的不同用电负载需求。
2. 供电系统的线路设计根据工厂的用电负载需求和供电系统的整体架构，设计供电系统的线路布置。
对于负载较大的用电设备，可以采用独立的线路供电，以降低线路损耗。
同时，还要考虑线路的安全性和稳定性，合理选择导线材质和截面积，确保供电系统的正常运行。
3. 供电系统的保护设计为了保证供电系统的安全性，需要设计相应的保护措施。
例如，对于主电源线路，需要设置过载保护装置和短路保护装置，以防止电流过大而导致线路短路或设备损坏。
同时，还要安装接地装置，以避免电气意外事故的发生。
4. 供电系统的自动化设计为了提高供电系统的管理和控制效率，可以引入自动化技术进行设计。
例如，可以使用PLC控制系统对供电系统进行监测和控制，实现对供电系统的远程监控和自动控制。
这样可以大大提高供电系统的管理效率和运行稳定性。
四、设计步骤1. 调研工厂的用电负载需求，了解工厂的实际情况。
2. 根据用电负载需求，设计供电系统的整体架构和线路布置。
3. 根据供电系统的整体架构，设计相应的保护措施。
4. 引入自动化技术，设计供电系统的自动化控制。
5. 编制详细的设计方案，并进行模拟和实验验证。
6. 完善设计方案，进行最后的设计优化。
7. 编制设计报告，并进行设计成果的评估和总结。
五、设计成果及意义通过设计一个适用于工厂的供电系统，可以提高供电系统的可靠性和稳定性，满足工厂的不同负载需求，减少线路的损耗，提高供电系统的效率。
前言我国的电力工业已居世界前列，但与发达国家相比还是有一定的差距，我们人均电量水平还很低，电力工业分布也不均匀，还不能满足国民经济发展的需要。
电力市场还未完善，管理水平、技术水平都有待提高。
为了使我国电力工业赶上世界电力技术的发展水平，丛21世纪一开始，我国就进一步加强在电网安全、稳定、经济运行、电力系统的自动化调度与管理、电力通信、网络技术、继电保护等领域开展研究，尤其注意完善电力市场，研究电力市场的技术支持系统，促进我们的电力工业不断前进。
工厂供电就是指工厂所需电能的供应和分配。
我们知道,电能是现代工业生产的主要能源和动力，工业生产应用电能和实现电气化以后,能大大增加产量,提高产品质量,提高劳动生产率,降低生产成本,减轻工人的劳动强,改善工人的劳动条件,有利于实现生产过程自动化。
但是,工厂的电能供应如果突然中断,则将对工业生产造成严重的后果,甚至可能发生重大的设备损坏事故或人身伤亡事故；由此可见,搞好工厂供电工作对于工业生产的正常进行和实现工业现代化,具有十分重大的意义。
工业企业生产所需电能，一般是由外部电力系统供给，经企业内各级变电所变电压后，分配到各用电设备。
工业企业变电所是企业电力供应的纽约，所处地位十分重要，所以正确计算选择各级变电站的变压器容量及其他设备是实现安全可靠供电的前提。
进行企业电力负荷计算的目的就是为正确选择企业各级变电站的变压器容量，各种电气设备的型号，规格以及供电网络所用导线型号等提供科学的依据。
摘要根据某钢铁厂取得的供电电源和该厂用电负荷的实际情况及机电修车间的负荷性质、负荷大小和负荷的分布情况，设计出变配电所的主接线设计方案，提出了采用低压联络线联络一台变压器的方案，解决了该车间负荷小但负荷可靠性要求高的问题。
再通过短路电流的计算、选择合适的导线电缆、按正常条件选择低压设备。
实现安全、可靠、优质、经济的供电系统为设计目的，完成对某钢铁车间供配电系统的设计。
关键词负荷性质；主接线；短路计算；低压联络线(2)基本原则1)变配电所电气主接线，应按照电源情况、生产要求、负荷性质、用电容量和运行方式等条件确定，并应满足运行安全可靠、简单灵活和经济等要求。
某工厂供配电系统毕业设计某工厂供配电系统毕业设计设计目的：工厂供配电系统是一个工厂正常运行的重要支撑系统，它的设计关系到工厂的安全运行，节能降耗以及生产效率的提高。
本文旨在设计一个高效、可靠、安全的工厂供配电系统，满足工厂的用电需求。
设计要求：1. 系统可靠性：确保工厂的供电系统能稳定、持续地为主要设备供电，以避免因供电故障而造成的生产中断。
2. 能效优化：通过有效的电能控制和优化设备的选择，减少电能消耗和线损，提高能效。
3. 安全保障：确保供配电系统的安全运行，防止火灾、电击等事故发生。
4. 灵活性和可扩展性：考虑到工厂的生产发展和设备升级，设计一个灵活可扩展的系统，便于未来对系统进行升级和改造。
设计方案：1. 主配电系统设计：主配电系统是工厂供电系统的核心，主要包括发电机、变压器、开关柜等设备。
在设计上，应采用双回路供电设计，确保供电的可靠性。
同时，根据工厂的用电需求和动力负荷特点，合理选择发电机和变压器容量。
为了提高能效，可以在主配电系统中引入电力电子设备，如变频器、有源滤波器等，通过控制电压和频率来达到能效优化的目的。
此外，还需考虑到主配电系统的安全性，采取过电压、过电流等保护措施，确保系统的安全运行。
2. 照明系统设计：照明系统是工厂供配电系统中的重要部分，它直接关系到工厂的生产效率和员工的工作环境。
在设计上，应根据工厂的使用需求和照明标准，选择适合的照明设备，如LED灯具等。
同时，要合理布置照明设备的位置，确保整个工厂区域都能得到均匀明亮的照明。
3. 控制系统设计：控制系统是供配电系统的智能化管理部分，用于实时监测和控制工厂的电能消耗和设备运行情况。
在设计上，可以采用自动化控制系统，通过传感器和计算机控制设备，实现对供配电系统的远程监控和运行调节。
同时，还应设计系统安全措施，保护控制系统免受网络攻击和恶意软件的侵害。
4. 可扩展性和改造性：为了适应工厂的生产发展和设备升级，供配电系统应具备一定的可扩展性和改造性。
工厂供电毕业设计工厂供电毕业设计一、设计背景与要求工厂供电系统是工厂正常运转的重要保障，在设计时需要考虑到工厂的用电负载大小、用电稳定性要求以及用电安全等方面的要求。
本文以某工业工厂为例，设计一套可靠、稳定的供电系统，以满足工厂正常运转的需求。
二、设计方案（一）用电负载计算根据工厂的用电设备和用电负载，进行合理的用电负载计算。
将工厂的用电设备分为四类：照明设备、动力设备、生产设备和其他设备。
分别对每类设备的数量和功率进行统计，并据此计算出每类设备的总功率。
根据设备的用电特点，合理安排电路和线缆的设计。
（二）用电稳定性要求工厂的用电稳定性要求较高，为了保证工厂的正常运转，需要设计稳定可靠的供电系统。
在供电系统的设计中，可以考虑使用UPS（不间断电源）或者发电机备用电源，以保证工厂的用电稳定性。
（三）用电安全为了保证工厂的用电安全，需要考虑以下几个方面：1. 设计合理的保护装置：安装合适的漏电保护器、过载保护器、短路保护器等，以保障供电系统的安全运行。
2. 合理设置接地系统：在供电系统中设置良好的接地系统，以消除静电和防止漏电事故发生。
3. 电缆敷设：在电缆的敷设过程中，注意保护电缆，防止损坏和老化，以确保供电系统的安全运行。
三、设计流程（一）根据用电负载计算，确定合理的用电负载，并设计供电系统的电路和线缆。
（二）根据工厂用电稳定性的要求，选择合适的UPS或发电机备用电源，并进行相应的连接和调试。
（三）确定供电系统的保护装置，并进行合理的布置。
（四）设计供电系统的接地系统，并进行接地。
四、设计结果采用以上设计方案，可以保证工厂的供电系统正常运行，满足工厂的用电负载大小、用电稳定性要求以及用电安全等方面的要求。
五、结论工厂供电系统的设计是对工厂正常运转的保障，一个合理、稳定、安全的供电系统对于工厂的生产起着至关重要的作用。
通过本文的设计，可以满足工厂的用电需求，保证工厂的电力供应稳定可靠，同时保证工厂的用电安全。
工厂供配电毕业设计范文
工厂供配电是一项非常重要的工程，涉及到工厂的生产和运营。
毕业设计中，我们需要设计一个能够满足工厂需求的供配电系统。
设计的过程中需要考虑到以下几个方面：
1.用电负荷计算：根据工厂的用电需求，计算每个设备的功率、电流、电压等参数，以确定工厂的总用电量。
2.变配电设备设计：根据用电负荷计算结果，确定变配电设备的参数，例如变压器的容量、电缆的截面积、开关电源的额定电流等。
3.布线设计：根据变配电设备的参数，设计合理的布线方案，以确保电能的有效传输和安全使用。
4.环境保护设计：为确保供电系统的环保性能，需要考虑如何降低能源的消耗量和减少废气的排放量。
5.安全管理设计：为保障供电系统的安全运行，需要考虑如何确保电气设备的安全性能，以及如何进行维护和管理。
综上所述，工厂供配电的毕业设计需要考虑到多个方面，包括用电负荷计算、变配电设备设计、布线设计、环境保护设计和安全管理设计等。
只有设计出合理的供配电方案，才能确保工厂的生产运营效率和安全。
- 1 -。
xxxxxxxxxx学院毕业设计（论文）中文题目： *****英文题目： *****学生姓名： *****学号： *****专业：指导老师姓名： ***论文提交时间：内容摘要1一、绪论 (2)二、负荷计算和功率补偿 (3)（一）负荷计算的内容和目的 (3)（二）负荷计算的方法 (3)三、变压器容量和数量的选择 (3)（一）变压器选择： (3)四、主接线方案的选择 (5)（一）对变电所主结线的一般要求 (5)（二）变电所主结线 (5)五、短路电流的计算 (8)（一）短路电流计算的目的及方法： (8)六、导线、电缆的选择 (9)（一）导线电缆的使用条件 (9)（二）导线电缆的选择 (9)七、电气设备的选择 (10)（一）电气设备选择的一般原则 (10)（二）高压开关电器的选择 (11)本设计中，为户内变电所，故选择户内少油断路器 (11)（三）配电所高压开关柜的选择 (11)第八章变压器的继电保护 (11)（一）概述 (11)(二)继电保护配置 (13)九、二次回路操作电源和中央信号回路 (15)(一) 二次回路的操作电源 (15)（二）中央信号回路 (16)十、测量和绝缘监视回路 (17)（一）测量仪表的配置 (17)（二）绝缘监视装置 (18)十一、防雷和接地 (19)（二）防雷 (19)（三）电气装置的接地 (20)结束语 (22)参考文献 (23)致谢 (24)内容摘要本毕业设计为工厂供电系统中变电所设计，对在变电所设计中的若干问题：负荷计算，高低压设备的选择，变压器的继电保护，变电所二次回路及自动装置，防雷与接地，变电所的过电压保护，计量，等几方面的设计进行了陈述。
关键词：负荷计算继电保护防雷接地AbstractThis graduation design is the design of substation power supply system, on some problems in design of substations: load calculation, high and low voltage equipment selection, transformer relay protection, substation secondary circuit two and automatic device, lightning protection and grounding, over voltage protection, substation metering, design several aspects of the statement. Keywords: load calculation of relay protection earthing工厂供电系统设计一、绪论工厂供电，就是指工厂所需电能的供应和分配，亦称工厂配电。
电能是现代工业生产的主要能源和动力。
电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供应用；电能的输送的分配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化。
因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。
在工厂里，电能虽然是工业生产的主要能源和动力，但是它在产品成本中所占的比重一般很小。
电能在工业生产中的重要性在于工业生产实现电气化以后可以大大增加产量，提高产品质量，有利于实现生产过程自动化。
从另一方面来说，如果工厂的电能供应突然中断，则对工业生产可能造成严重的后果。
按照国家标准GB50052-95 《供配电系统设计规范》、GB50053-94 《10kV及以下设计规范》、GB50054-95 《低压配电设计规范》等的规定，进行工厂供电设计必须遵循以下原则：①遵守规程、执行政策；必须遵守国家的有关规定及标准，执行国家的有关方针政策，包括节约能源，节约有色金属等技术经济政策。
②安全可靠、先进合理；应做到保障人身和设备的安全，供电可靠，电能质量合格，技术先进和经济合理，采用效率高、能耗低和性能先进的电气产品。
③近期为主、考虑发展；应根据工作特点、规模和发展规划，正确处理近期建设与远期发展的关系，做到远近结合，适当考虑扩建的可能性。
④全局出发、统筹兼顾。
必须从全局出发，统筹兼顾，按负荷性质、用电容量、工程特点和地区供电条件等，合理确定设计方案。
工厂供电设计是整个工厂设计中的重要组成部分。
工厂供电设计的质量直接影响到工厂的生产及发展。
作为从事工厂供电工作的人员，有必要了解和掌握工厂供电设计的有关知识，以便适应设计工作的需要。
二、负荷计算和功率补偿（一）负荷计算的内容和目的计算负荷又称需要负荷或最大负荷。
计算负荷是指导体中通过一个等效负荷时，导体的最高温升正好和通过实际的变动负荷时产生的最高温升相等，该等效负荷就称为计算负荷。
计算负荷是供电设计计算的基本依据。
计算负荷的确定是否合理，将直接影响到电气设备和导线电缆的选择是否经济合理。
在配电设计中，通常采用30分钟的最大平均负荷作为按发热条件选择电器或导体的依据。
尖峰电流指单台或多台用电设备持续1—2秒左右的最大负荷电流。
它是由于电动机启动，电压波动等原因引起的，它与计算电流不同，计算电流是指半小时最大电流，尖峰电流比计算电流大的多，一般取启动电流上午周期分量作为计算电压损失、电压波动和电压下降以及选择电器和保护元件等的依据。
在校验瞬动元件时，还应考虑启动电流的非周期分量。
平均负荷就是指电力负荷在一定时间内消耗的功率的平均值。
常选用最大负荷班（即有代表性的一昼夜内电能消耗量最多的一个班）的平均负荷，有时也计算年平均负荷。
平均负荷用来计算最大负荷和电能消耗量。
（二）负荷计算的方法负荷计算的方法有估算法、需要系数法、单相负荷计算及二项式法等几种。
三、变压器容量和数量的选择（一）变压器选择：①应满足用电负荷对可靠性的要求。
在一二级负荷的变电所中，选择两台主变压器，当在技术，经济上比较合理时，也可以多于两台。
②对季节性负荷变化较大的宜采用经济运行方式的变电所，技术经济合理时可选择两台主变压器。
③三级负荷一般选择一台主变压器，负荷较大时，也可选择两台主变。
装单台变压器时，其额定容量Sn应能满足全部用电设备的计算负荷Sc，考虑负荷发展应留有一定的容量裕度，并考虑变压器的经济运行，即：Sn≥（1.15-1.4）Sc装设两台主变压器的变电所，每台变压器的容量Sn应同时满足以下两个条件：<1>任一台主变压器单独运行时Sn=（0.6-0.7）Sc<2>任一台主变压器单独运行时Sn≥Sc（Ⅰ+Ⅱ）四、主接线方案的选择（一）对变电所主结线的一般要求变电所主接线要求安全，可靠，灵活，经济。
主要有以下一些原则：①在高压断路器的电源侧及可能反馈电能的另一侧，必须安装高压隔离开关。
②在低压断路器的电源侧及可能反馈电能的另一侧，必须装设低压刀开关。
③在装设高压熔断器-负荷开关的出线柜母线侧，必须装设高压隔离开关。
④变配电所高压母线上及架空线末端，必须装设避雷器，装于母线上的避雷器宜与电压互感器共用一组隔离开关，线路上避雷器前不必装设隔离开关。
⑤变电所的主接线方案，必须与其负荷类型相适应，对于一级负荷，应由两个电源供电，对二级负荷，应由两回路或者一回专用架空线路供电。
⑥接于公共干线上的变配电所电源进线首端，应装设带有短路保护的开关设备。
⑦对一般的生产区的车间变电所，宜由工厂总变配电所采用放射式高压配电，以确保供电可靠性，但对辅助生产区的变电所，可采用树干式配电。
⑧变电所低压侧的总开关，宜采用低压断路器，当有继电保护或自动切换电源要求时，低压侧总开关和低压母线分段开关均应采用低压断路器。
⑨两路电源进线，装有两台主变压器的变电所，当两路电源同时供电时，两台主变压器一般分列运行，当只有一路电源供电，另一路电源备用时，则两台主变压器并联运行。
⑩需带负荷切换主变压器的变电所，高压侧应装设高压断路器或者高压负荷开关。
（二）变电所主结线主结线对变电所设备选择和布置，运行的可靠性和经济性，继电保护和控制方式都有密切关系，是供电设计中的重要环节。
1．单电源进线的变电所主接线当单电源进线一台变压器时，主接线采用一次侧线路-变压器组，二次侧单母线不分段接线，如图4.1，这种主接线经济简单，可靠性不高，适用于负荷不大的三级负荷情况。
也可采用一次侧单母线不分段，二次侧单母线分段主接线，如图4.2，适用于三级负荷及部分二级负荷。
10kv图4.1 单电源进线接线图图4.2 一侧，二侧单母线接线图2．双回电源进线变电所主接线（1）一，二次侧均采用单母线分段主接线该主接线由于进线开关和母线分段开关均采用了断路器控制，操作十分灵活，供电可靠性较高，适用于大中型企业的一，二级负荷供电。
（2）内桥式主接线一次侧采用内桥式结线，二次侧采用单母线分段的总降压变电所主接线[如图4.3]，线路1WL，2WL来自两个独立电源，断路器1QF，2QF分别接至变压器1T，2T的高压侧，向变电所供电，变压器回路仅装设隔离开关3QF，6QF。
当线路1WL发生故障或检修时，断开1QF，1T由线路2WL经桥接断路器3QF继续供电，同理，当2WL发生故障或者检修时，2T由线路1WL继续供电。
因此，这种主接线大大提高了供电的可靠性和灵活性，但当变压器检修时，须进行倒闸操作，操作较复杂且时间较长，这种接线适用于大中型企业的一，二级负荷供电。
当变压器1T发生故障时，1QF和3QF因故障跳闸，此时，打开3QS后再合上1QF和3QF，即可恢复1WL线路的工作。
这种内桥式结线多用于电源线路较长因而发生故障和停电检修的机会较多、并且变电所的变压器不需要经常切换的总降压变电所。
适用于以下条件的总降压变电所：①供电线路长，线路故障几率大；②负荷比较平稳，主变压器不需要频繁切换操作；③没有穿越功率的终端总降压变电所。
图4.3 变电所内桥式接线图图4.4 变电所外桥式接线图（3）外桥式主接线一次侧采用外桥式结线、二次侧采用单母线分段的总降压变电所主接线如图4.4，其特点是变压器回路装设断路器，线路1WL，2WL仅装线路隔离开关，任一变压器检修或发生故障时，如变压器1T发生故障，断开1QF，打开其两端隔离开关，然后合上3QF两侧隔离开关，在合上3QF，使两路电源进线又恢复并联运行。
但当线路检修或发生故障时，须进行倒闸操作，操作较复杂且时间较长，外桥式的优点是对变压器回路的操作非常方便，灵活，供电可靠性高，适用于有一，二级负荷的用户和企业。
适用于以下条件的总降压变电所：①供电线路短，线路故障几率小；②用户负荷变化大，变压器操作频繁；③有穿越功率流经的中间变电所，因为采用外桥式主接线，总降压变电所运行方式的变化将不影响公共电力系统的潮流。
