声艺调音台FX16II使用说明书

声艺E系列调音台中文说明书二、功能键说明：1、MIC INPUT（XLR）—话筒输入连接话筒。

如果你使用的是电容式麦克风，请确定主输出位置上方的幻象电源按钮被按下。

警告：在没有连接上话筒前不要开启幻像电源。

2、LINE INPUT（1/4” JACK）—线路输入连接线路电平设备。

例如合成器、鼓机 DI等。

3、INSERT POINT（1/4” JACK）—插入点连接信号处理器。

例如压限器等。

4、GAIN CONTROL —门限控制调整这个可以提升和衰减输入信号的电平。

5、EQ STAGE —均衡组调整这几个旋钮可以改变信号的音调（信号的特性）。

6、AUX SENDS —辅助发送调整这两个旋钮可以改变到FX单元或监听单元（耳机/舞台监听）的电平。

AUX1&2可切换推子前/后。

7、PAN/BAL CONTROL —声像控制使用这个旋钮可以控制立体声信号的声像。

8、MUTE SWITCH —静音切换当这个按钮被按下你将会听不到该通道的信号（post-mute ）。

9、SOLO —预听当该按钮按下时信号在监听输出显示—使用这个按钮可以监听通道EQ后的信号。

10、PEAK LED —削波指示灯用来指示特定通道的信号失真（削波）。

11、INPUT CHANNEL FADER —输入通道推子用来控制到调音台的混合总线（Mix Bus）和推子后发送端（Post-fade sends）的电平大小。

12、MIX OUTPUTS（XLR）—混合输出端这里连接到模拟记录设备或你的扩声系统。

13、MIX INSERTS（1/4” Jack）—混合插入端这是个在信号路径推子前的中断，通常用来反馈给动态或控制设备。

信号从JACK 插头的顶端发送，从环端返回。

14、MONITOR O/Ps（1/4” Jack）—监听输出端这个用来连接到你的监听系统。

它可以直接连接到有源监听或者是间接通过功放的标准监听。

15、MASTER FADERS —混合推子这两个推子用来控制混合总线的总电平。

调音台使用说明书1.MIC：麦克风输入接口麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。

2.LINE：高电平输入接口高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。

3.LINE -20DB：衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。

一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。

使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。

有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。

此时应按下此键，以增大衰减器的有效控制范围。

4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。

发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。

所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。

可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。

5.GAIN：增益旋钮它是用来调节输入信号电平大小的。

输入的信号以多大的电平来输出是由该旋钮和该输入单元的推子共同决定的。

显然，旋钮顺时针方向角度越大、推子越高，输入信号的输出电平的提升就越大，或者说该路输入的音频信号在输出中的响度就越大。

增益范围为20 分贝到60 分贝。

值得注意的是，增益太高会使声道负荷过载，导致声音失真；太低则背景噪音明显，可能也无法获得足够的讯号电平提供混音输出。

说明书5
1是辅助输出频率开关。

基本上很少用的
2是辅助输出音量开关
3是效果器的延时控制
4是效果器的频率控制
5是效果器的音量增益
6是辅助输出功能控制
7是耳机音量控制
8是48伏控制。

一用48伏按钮红灯会亮。

一般用48伏供电的电容话筒时才用得上，用48伏只能接电容话筒，如果接其他设备，可能会烧坏设备
9监听控制
10是效果器总音量
11和12是编组输出总音量
13和14是主声道输出总音量。

15是七段主控均衡器
16是电平显示灯
17是效果器的频率显示和调节次数
说明书7
18是平衡输入，注意如果用48伏供电。

只能用48伏的电容话筒，用其能设备可能会烧坏
20是辅助输出插孔
21是辅助输出插孔
22和23是录音输入和输出
24是主声道输出
25和26是外接周边输入和输出
27是耳机插口
28是编组输插口，要想从这里输出要按编组选择件
说明书4
1分路高分贝和低分贝选择件，接音乐要按下去接话筒要按上来
2分路增益开关，用音乐一般开到10点钟，用话筒一般开到12点钟
5分路高中低音，视现场和个人要求使用
7辅助输出分路音量
8效果器分路音量
9左右声道声像电位器，例如两声道输入打到中间为单声混合输入，一左一右是立体声输入10ST是主声道输出选择开关
10G1/2是编组输出选择开关
11耳机监听选择开关,
12监听和分路过载显示处
13分路总音量。

调音台的使用方法图解调音台是专业音频设备中不可或缺的一部分，它主要用于混音、音频处理和调节音频效果。

对于初学者来说，如何正确使用调音台可能会感到有些困惑。

本文将从准备工作、基本控制面板、连接设备和混音调节等方面详细介绍调音台的使用方法。

一、准备工作：使用调音台之前，首先需要做一些准备工作。

首先，确保调音台处于稳定的工作台面上，并保持其与其他设备的距离。

其次，检查音频信号输入和输出的连接线是否连接正确，确保线路的通畅和稳定。

最后，打开调音台的电源开关，并确保音频设备的电源也处于开启状态。

二、基本控制面板：调音台的控制面板上通常有多个通道，每个通道上都有一组控制旋钮和开关。

下面介绍几个常见的控制旋钮和开关：1. 增益控制旋钮：用于调节输入信号的增益。

当输入信号过弱时，可以适当增加增益以获得更好的音频效果。

但要注意不要过度增加增益，以免造成噪音或失真。

2. EQ控制旋钮：用于调节音频信号的频率响应。

通常有低音（BASS）、中音（MID）和高音（TREBLE）三个旋钮，可以根据需要调节每个频段的音量和音质。

3. FX控制旋钮：用于调节混响效果。

这个旋钮可以控制音频信号的余响时间和强度，使声音更加空灵和立体感。

4. 平衡控制旋钮：用于调节输入信号的平衡。

通过左右声道的平衡调节，可以获得合适的立体声效果。

5. 静音开关：用于将特定通道的音频信号静音。

当需要暂时屏蔽某个声源时，可以打开该通道的静音开关。

6. 主控制旋钮：用于调节总音量。

通过旋转主控制旋钮，可以调整混音后的音频信号的整体音量。

三、连接设备：调音台通常需要与各种音频设备进行连接，包括话筒、乐器、音箱等。

接下来介绍几种常见的设备连接方法：1. 话筒连接：将话筒的插头插入调音台上指定的话筒输入插孔中。

确保插头完全插入，并旋紧插孔上的螺丝，以保持连接稳定。

2. 乐器连接：将乐器的输出插头插入调音台上相应的乐器输入插孔中。

根据乐器类型选择合适的插孔，并确保连接稳定。

Front and rear panel layout （前后面板布局）(前面板布局)：1、MIC/LINE（麦克风/线性输入）――可连接低噪音麦克风前置放大器或线路电平输入的组合式输入接口。

2、GAIN（增益控制）――用于控制麦克风或线性输入的电平。

3、CLIP（过载提示）――当输入增益调得过大时并过载时，红色LED将亮起。

4、HIGH FREQUENCY（高频调整）――控制通道均衡器的高频波段。

（在12KHz上的+/-15dB范围内）5、MID FREQUENCY（中频调整）――控制通道均衡器的中频波段。

（在2.5KHz 上的+/-15dB范围内）6、LOW FREQUENCY（低频调整）――控制通道均衡器的低频波段。

（在80Hz 上的+/-15dB范围内）7、LOW CUT（低切）――80Hz低频衰减开关，用于消除低频段的噪声。

8、AUX1/MONITOR（辅助1/监听）――推子前信号辅助发送控制器，可与外置的效果处理器联合使用或作监听输出。

9、AUX2/DSP（辅助2/DSP）――推子后信号辅助发送控制器，连接到内置的24bit DSP效果处理器，并可连接外置的效果处理器。

10、PAN（声象平衡）――控制立体声中的左右通道声象的平衡。

11、RECORD（录音）――在HDM（硬盘录音模式）下，分配该通道信号到录音输出总线。

12、FADER（推子）――60mm长电平控制推子，能在改变电平时提供平滑的控制。

13、STEREO RIGHT LINE（立体声的右声道输入）――立体声的右声道输入接口。

14、STEREO MIC/LINE（MIC/左声道输入）――两用组合式输入接口（可连接低噪音麦克风前置放大器输入或立体声的左声道的LINE输入）。

15、AUX2（辅助输出2）――辅助线路2的输出接口。

16、AUX1（辅助输出1）――辅助线路1的输出接口。

17、CONTROL ROOM（控制室监听输出接口）――连到监听系统的左右声道输出。

调音台最实用使用教程手把手教会操作调音台当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。

首先我们来看一下左边的面板。

实际上，左边每一路的推杆和旋钮的意义都是一样的。

所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。

较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。

这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。

1.MIC：麦克风输入接口麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。

2.LINE：高电平输入接口高电平输入通常经由TRS 1/4' 立体Phone Jack 或TRS 1/4' Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长(4.5m 以内)。

3.LINE -20DB：衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。

一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。

使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。

有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。

此时应按下此键，以增大衰减器的有效控制范围。

4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。

发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。

所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。

可使用的控制包括：Line -20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。

Front and rear panel layout （前后面板布局）(前面板布局)：1、MIC/LINE（麦克风/线性输入）――可连接低噪音麦克风前臵放大器或线路电平输入的组合式输入接口。

2、GAIN（增益控制）――用于控制麦克风或线性输入的电平。

3、CLIP（过载提示）――当输入增益调得过大时并过载时，红色LED将亮起。

4、HIGH FREQUENCY（高频调整）――控制通道均衡器的高频波段。

（在12KHz 上的+/-15dB范围内）5、MID FREQUENCY（中频调整）――控制通道均衡器的中频波段。

（在 2.5KHz 上的+/-15dB范围内）6、LOW FREQUENCY（低频调整）――控制通道均衡器的低频波段。

（在80Hz上的+/-15dB范围内）7、LOW CUT（低切）――80Hz低频衰减开关，用于消除低频段的噪声。

8、AUX1/MONITOR（辅助1/监听）――推子前信号辅助发送控制器，可与外臵的效果处理器联合使用或作监听输出。

9、AUX2/DSP（辅助2/DSP）――推子后信号辅助发送控制器，连接到内臵的24bit DSP效果处理器，并可连接外臵的效果处理器。

10、PAN（声象平衡）――控制立体声中的左右通道声象的平衡。

11、RECORD（录音）――在HDM（硬盘录音模式）下，分配该通道信号到录音输出总线。

12、FADER（推子）――60mm长电平控制推子，能在改变电平时提供平滑的控制。

13、STEREO RIGHT LINE（立体声的右声道输入）――立体声的右声道输入接口。

14、STEREO MIC/LINE（MIC/左声道输入）――两用组合式输入接口（可连接低噪音麦克风前臵放大器输入或立体声的左声道的LINE输入）。

15、AUX2（辅助输出2）――辅助线路2的输出接口。

16、AUX1（辅助输出1）――辅助线路1的输出接口。

17、CONTROL ROOM（控制室监听输出接口）――连到监听系统的左右声道输出。

调音台使用说明调音台使用说明1、引言本文档旨在介绍调音台的使用方法和注意事项，以帮助用户正确使用调音台，确保音频设备的正常运行和音质的优质输出。

2、调音台概述2.1 调音台功能调音台是一种专业音频设备，用于混合和控制多路音频信号。

它可以接收和处理来自不同音频源的信号，如麦克风、乐器和播放设备，并通过调节音频参数和混合不同信号通道来实现对输出音频的控制。

2.2 调音台组成部分调音台通常由以下组成部分组成：- 输入通道：用于连接各种音频信号源的插孔。

每个输入通道通常包括增益、音量、均衡器和效果器等控制开关和旋钮。

- 主输出：用于将混合后的音频信号输出。

- 监听输出：用于接入耳机或监视器扬声器，以便进行实时监控。

- 效果器：用于添加音频特效，如混响、合唱和延时等，以增强音频效果。

- 控制面板：包括各种控制按钮、旋钮和显示屏，用于操作和监控调音台的各项功能。

3、调音台基本操作3.1 连接音频信号源通过音频线将麦克风、乐器和播放设备等音频信号源连接到调音台的输入通道。

3.2 设置增益和音量逐通道设置适当的增益和音量，以确保输入信号的正确级别和音质。

3.3 调节均衡器根据音频信号的特性和要求，调节各通道的均衡器，以改变音频频谱中不同频段的音量。

3.4 混合通道通过控制各通道的音量、平衡和效果器等参数，将不同音频信号混合成统一的输出。

3.5 设置效果器根据需要，在主输出通道或各输入通道上添加音频效果，以增强音频信号的效果。

3.6 监听和调节音质通过连入耳机或监视器扬声器，实时监控输出音频质量，并根据需要调整各通道参数，以达到所需的音质效果。

4、调音台高级功能4.1 预设管理一些调音台可以保存和载入不同的预设，以方便用户在不同场景下的快速切换和设置。

4.2 联机控制一些调音台支持通过计算机或移动设备进行联机控制，以实现更灵活和高效的操作。

4.3 外部设备集成一些调音台可以与其他设备进行连接和集成，如扬声器系统、录音设备和音频处理器等，以拓展其功能和应用范围。

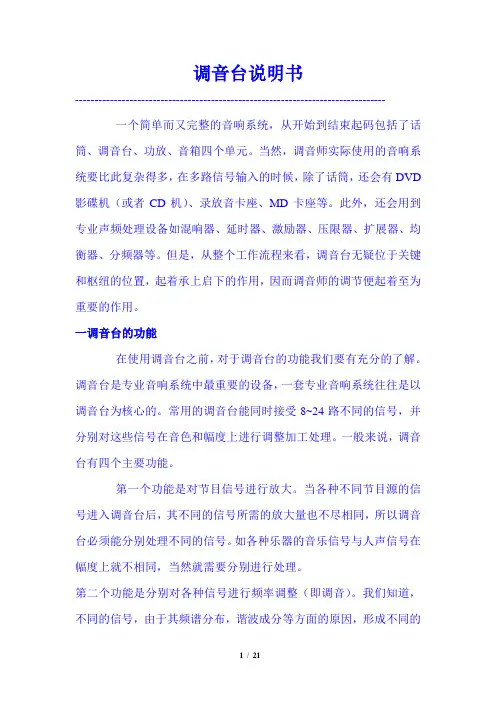

调音台说明书-------------------------------------------------------------------------------- 一个简单而又完整的音响系统，从开始到结束起码包括了话筒、调音台、功放、音箱四个单元。

当然，调音师实际使用的音响系统要比此复杂得多，在多路信号输入的时候，除了话筒，还会有DVD 影碟机（或者CD机）、录放音卡座、MD卡座等。

此外，还会用到专业声频处理设备如混响器、延时器、激励器、压限器、扩展器、均衡器、分频器等。

但是，从整个工作流程来看，调音台无疑位于关键和枢纽的位置，起着承上启下的作用，因而调音师的调节便起着至为重要的作用。

一调音台的功能在使用调音台之前，对于调音台的功能我们要有充分的了解。

调音台是专业音响系统中最重要的设备，一套专业音响系统往往是以调音台为核心的。

常用的调音台能同时接受8~24路不同的信号，并分别对这些信号在音色和幅度上进行调整加工处理。

一般来说，调音台有四个主要功能。

第一个功能是对节目信号进行放大。

当各种不同节目源的信号进入调音台后，其不同的信号所需的放大量也不尽相同，所以调音台必须能分别处理不同的信号。

如各种乐器的音乐信号与人声信号在幅度上就不相同，当然就需要分别进行处理。

第二个功能是分别对各种信号进行频率调整（即调音）。

我们知道，不同的信号，由于其频谱分布，谐波成分等方面的原因，形成不同的音色，而建筑物对声音的影响使音色产生很大的变化。

音响师要根据不同的扩音环境，对进入调音台的不同声音信号分别进行加工，使其声音尽可能接近原声。

调音台的每个声道都具有相同的处理手段，如：3段均衡、增益控制器、高通滤波器等。

第三个功能是信号的合并。

调音台将各路信号调整后，要将各种信号合并成标准的左右声道（立体声）形式输出，作为下一级设备的输入信号使用，这是最基本的功能。

第四个功能是分配功能。

调音台除了立体声的主输出外，还能提供两路以上的辅助输出信号，这类信号有两种用途，一是音响室监听或舞台返听；二是做效果器的激励信号用。

调音台使用手册一、简介调音台是一种常见的专业音频设备，用于调节和控制音频信号的混合和处理。

它在音乐会、演出、录音棚和广播电台等场合广泛应用。

本手册将介绍调音台的基本用法、主要功能和常见控制。

二、调音台的组成1. 输入通道：调音台通常具有多个输入通道，可接受来自不同音源的信号。

每个输入通道通常包括音量控制、音调控制、增益控制等。

2. 预设放大器（Preamp）：预设放大器用于增加信号的增益，以提升弱音源的音量和清晰度。

3. 插件特效（Insert Effect）：插件特效允许用户在音频信号进入调音台之前或之后应用各种特效，例如混响、压缩和延迟等。

4. 总线（Bus）：总线用于混合和分配输入通道的信号。

调音台通常具有多个总线，可以将不同的信号混合在一起，以便进行独立的处理和控制。

5. 听觉引擎（Monitoring Engine）：调音台的听觉引擎允许用户监听和调节音频信号的效果和音质。

三、调音台的基本用法1. 连接音频设备：将需要处理的音频设备（如麦克风、乐器、音频播放器）通过音频线连接到调音台的相应输入通道。

2. 调节音量：通过旋钮或滑块控制每个输入通道的音量。

确保音量适中，不会造成失真或噪音。

3. 设置增益：使用预设放大器调节输入信号的增益。

除非信号过于弱，否则应避免过度增益，以免引起失真和噪音。

4. 调节音调：根据需要调整每个输入通道的音调控制。

音调控制可以让音频信号更加明亮或柔和，以及调整频率范围。

5. 混合和分配信号：通过总线和混音器控制不同输入通道的信号混合和分配。

可以将不同的信号混合到一个总线上，以便进行整体处理。

6. 应用特效：使用插件特效为音频信号添加混响、压缩、延迟等效果。

通过调节特效的参数，可以调整效果的强度和质量。

调音台使用说明书Front and rear panel layout （前后面板布局）(前面板布局)：1、MIC/LINE（麦克风/线性输入）――可连接低噪音麦克风前臵放大器或线路电平输入的组合式输入接口。

2、GAIN（增益控制）――用于控制麦克风或线性输入的电平。

3、CLIP（过载提示）――当输入增益调得过大时并过载时，红色LED 将亮起。

4、HIGH FREQUENCY（高频调整）――控制通道均衡器的高频波段。

（在12KHz上的+/-15dB范围内）5、MID FREQUENCY（中频调整）――控制通道均衡器的中频波段。

（在2.5KHz上的+/-15dB范围内）6、LOW FREQUENCY（低频调整）――控制通道均衡器的低频波段。

（在80Hz上的+/-15dB范围内）7、LOW CUT（低切）――80Hz低频衰减开关，用于消除低频段的噪声。

8、AUX1/MONITOR（辅助1/监听）――推子前信号辅助发送控制器，可与外臵的效果处理器联合使用或作监听输出。

9、AUX2/DSP（辅助2/DSP）――推子后信号辅助发送控制器，连接到内臵的24bit DSP效果处理器，并可连接外臵的效果处理器。

10、PAN（声象平衡）――控制立体声中的左右通道声象的平衡。

11、RECORD（录音）――在HDM（硬盘录音模式）下，分配该通道信号到录音输出总线。

12、FADER（推子）――60mm长电平控制推子，能在改变电平时提供平滑的控制。

13、STEREO RIGHT LINE（立体声的右声道输入）――立体声的右声道输入接口。

14、STEREO MIC/LINE（MIC/左声道输入）――两用组合式输入接口（可连接低噪音麦克风前臵放大器输入或立体声的左声道的LINE输入）。

15、AUX2（辅助输出2）――辅助线路2的输出接口。

16、AUX1（辅助输出1）――辅助线路1的输出接口。

17、CONTROL ROOM（控制室监听输出接口）――连到监听系统的左右声道输出。

调音台图解和使用说明当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。

首先我们来看一下左边的面板。

实际上，左边每一路的推杆和旋钮的意义都是一样的。

所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。

较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。

这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。

1.MIC：麦克风输入接口麦克风输入经由 XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。

2.LINE：高电平输入接口高电平输入通常经由 TRS 1/4" 立体 Phone Jack 或 TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体 Phone Jack 的输入是平衡式的，相同于 XLR 的方式，但是如果一定要用非平衡式器材时，可用 Mono Phone Jack ，其接线不能太长（4.5m 以内）。

3.LINE -20DB：衰减 20 分贝按键按下此键可以对输入电平衰减 20 分贝。

一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。

使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。

有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。

此时应按下此键，以增大衰减器的有效控制范围。

4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。

发现 Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。

所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。

调音台使用说明书调音台使用说明书一、调音台概述a：调音台是一种专业音频设备，用于音频信号的混音、处理和控制。

b：本调音台使用说明书旨在帮助用户了解如何正确操作调音台，实现音频信号的混音和处理。

二、调音台组成部分a：主控面板：包含各个功能按钮、旋钮和指示灯。

b：输入通道：用于连接外部音频设备，如麦克风、乐器等。

c：输出通道：用于连接扬声器或录音设备，将混音后的音频信号输出。

d：效果器：用于给音频信号添加各种音效效果。

e：电源和接口：提供电源接口和连接外部设备的接口。

三、调音台使用步骤a：连接设备：将麦克风、乐器等音频设备通过XLR线或TRS线连接到输入通道上。

b：设置音量：调节输入通道上的音量旋钮，使音频信号达到适当的音量水平。

c：选择效果：根据需要，选择效果器并调节相应的参数，给音频信号添加音效效果。

d：混音：通过主控面板上的混音旋钮，控制不同输入通道的音量比例，在输出通道上实现混音。

e：输出设置：调整输出通道上的音量旋钮，控制输出音频信号的音量。

f：监听和调试：连接耳机到耳机接口，通过耳机监听混音后的音频信号，进行调试和调整。

四、常见问题解答a： Q: 如何避免反馈声？A: 调低输入通道上的音量或调节音频设备的位置，避免微麦效应导致的反馈声。

b： Q: 如何调节音频信号的均衡？A: 使用EQ旋钮，分别调节高音、中音和低音的增益，实现音频信号的均衡调节。

c： Q: 如何使用内置效果器？A: 选择效果器通道，调节效果器旋钮，根据需要选择和调节各种音效效果。

五、附件本文档附带以下附件供参考：a：调音台连接示意图b：调音台参数表c：调音台故障排除指南六、法律名词及注释a：著作权：对作品享有的法定义务和权利。

b：商标：一个用以识别和区别商品或服务来源的名称、标志、符号、设计或组合。

c：版权：对以某种形式表现的原创作品享有的法定权利。

Front and rear panel layout （前后面板布局）(前面板布局)：1、MIC/LINE（麦克风/线性输入）――可连接低噪音麦克风前置放大器或线路电平输入的组合式输入接口。

2、GAIN（增益控制）――用于控制麦克风或线性输入的电平。

3、CLIP（过载提示）――当输入增益调得过大时并过载时，红色LED将亮起。

4、HIGH FREQUENCY（高频调整）――控制通道均衡器的高频波段。

（在12KHz上的+/-15dB范围内）5、MID FREQUENCY（中频调整）――控制通道均衡器的中频波段。

（在2.5KHz 上的+/-15dB范围内）6、LOW FREQUENCY（低频调整）――控制通道均衡器的低频波段。

（在80Hz 上的+/-15dB范围内）7、LOW CUT（低切）――80Hz低频衰减开关，用于消除低频段的噪声。

8、AUX1/MONITOR（辅助1/监听）――推子前信号辅助发送控制器，可与外置的效果处理器联合使用或作监听输出。

9、AUX2/DSP（辅助2/DSP）――推子后信号辅助发送控制器，连接到内置的24bit DSP效果处理器，并可连接外置的效果处理器。

10、PAN（声象平衡）――控制立体声中的左右通道声象的平衡。

11、RECORD（录音）――在HDM（硬盘录音模式）下，分配该通道信号到录音输出总线。

12、FADER（推子）――60mm长电平控制推子，能在改变电平时提供平滑的控制。

13、STEREO RIGHT LINE（立体声的右声道输入）――立体声的右声道输入接口。

14、STEREO MIC/LINE（MIC/左声道输入）――两用组合式输入接口（可连接低噪音麦克风前置放大器输入或立体声的左声道的LINE输入）。

15、AUX2（辅助输出2）――辅助线路2的输出接口。

16、AUX1（辅助输出1）――辅助线路1的输出接口。

17、CONTROL ROOM（控制室监听输出接口）――连到监听系统的左右声道输出。

调音台SPIRIT KING 432 /424/416SPIRIT, KING, 高通, 调音台, 滤波器SPIRIT KING 432 /424/416●最大32/24/16路输入，其中4路立体声。

+48V幻像供电，独立开关控制。

高通滤波选择开关。

●高稳定性，低噪声的优质前置放大器，使操作工程师获得合适的电平dB输出。

●每路皆有高通滤波器，转接插入点（INSERT），4段扫频均衡器且带开关选择，4段LED通道电平指示器和直接输出口（DIRECT）。

●输入信号，输出信号通路皆设哑音，监听开关。

功能强大的SOLO跟踪系统，任何时候能正确监督到各混音输出。

包括立体声，单声道，辅助，编组和录音输出。

耳机监听能选择为单声道或立体声监听。

耳机及扬声器都有单独的电平控制。

●对讲系统能传送到任何的输出组合。

●输出通路包括2路混合立体声（Master L Master R），2路辅助混合立体声Master B(可切换为2路立体声混合和相加输出)、4路编组输出、4路监听输出和4路辅助输出。

各输出有14段LED显示。

●外置线性电源供电能有效地降低本底噪声。

英国声艺调音台说明书2008年02月15日星期五下午 02:06【文章标题】: 英国声艺调音台【文章作者】: 未知【作者邮箱】: hykj007@【下载地址】: 自己搜索下载-------------------------------------------------------------------------------- 【详细过程】话筒/线路输入1-4 输入插孔每通道均有Direct Out直接输出（或称，输入环路输出），用作多轨录音或信号送出，平衡式。

XLR话筒输入，设有幻像供电，平衡式1/4插座线路输入，连接电子乐器，键盘或轨录音机，经处理后的信号可经INS插入点返回信号路途。

5 增益控制容许60db范围的增益调校。

6 高能波波器18db/Oct的100Hz高能滤波器切除无用的低音，减少干扰，提高语言清晰度。

声艺SI调音台操作说明（二）在本文中，我们将介绍声艺SI调音台的操作说明。

声艺SI调音台是一种常用的音频调音设备，能够对音频信号进行混音和处理。

本文将以引言、概述、以及五个主要章节的格式来详细介绍声艺SI 调音台的操作步骤。

### 引言声艺SI调音台是音频后期处理的关键设备之一，广泛应用于音乐制作、电影制作以及直播等领域。

掌握声艺SI调音台的操作步骤对于完成高质量的音频作品至关重要。

在本文中，我们将向您介绍声艺SI调音台的各项功能和操作细节。

### 概述在本节中，我们将概述声艺SI调音台的主要功能和特点。

声艺SI调音台有多通道输入和输出，可以灵活地调整各种音频信号的音量、平衡和效果。

此外，声艺SI调音台还具备多种音频处理功能，如均衡器、压缩器和延迟效果等。

具备这些功能可以使得声音更加清晰、平衡和谐浑。

### 章节一：连接设备本节将介绍声艺SI调音台的设备连接步骤。

包括将各种音频设备连接到调音台的输入通道，如麦克风、乐器和音频播放器等。

另外，我们还将讲解如何连接调音台的输出通道到扬声器或录音设备上。

正确连接设备是保证音频信号传输和处理的关键步骤。

#### 1. 将音频设备连接到输入通道a) 使用音频线缆将麦克风或乐器等音频设备的输出信号连接到调音台的输入通道。

确保连接稳固，避免松动和接触不良。

b) 根据需要，插入其他音频设备到相应的输入通道。

如音频播放器、效果器或其他音频源。

#### 2. 将输出通道连接到外部设备a) 使用音频线缆将调音台的输出通道连接到扬声器或录音设备。

确保连接的稳固与正常。

b) 根据需要，可以将调音台的输出通道连接到其他音频处理设备，以进一步处理音频信号。

### 章节二：调整输入信号本节将详细介绍如何调整声艺SI调音台的输入信号，确保音频信号的清晰、平衡和强度适中。

#### 1. 调整音频信号的增益a) 使用通道上的增益旋钮，将音频信号的增益调整到合适的水平。

确保音频信号不过强或过弱，以避免噪音或失真。
