正 投 影法
三投影面体系
用三个相互垂直相交的平面,构成三投影面体系(如图),其 中:
正面投影面V,简称正面; 水平投影面H 简称水平面; 侧面投影面W 简称侧面
三视图的形成(一)
正面投影面 水平投影面 侧面投影面
三视图的形成(二)
主视图 俯视图 左视图
三视图的形成(三)
主 视 图
展 开
图
左视图
园锥形笔
线:粗实线 可见的轮廓线
虚线 细实线
不可见看的轮廓线 尺寸标注线
点划线 中心线、对称线、轴线
形体有对称的切槽,画视图时为了表达对称性 一般画出中心线(点划线)
两形体相邻表面不平齐画出分界线, 两形体相邻表面平齐不画分界线
零件加工一
零件加工二
本节课回顾:
1.正投影法 2.三视图的规律:位置不变,三个相等。 3.识读三视图,加工简单的零件模型。 作业:完成发下去的未做的练习题 ,同时思考 一下为什么同学们课上切1
6
4
5
8
三视图的画法
a. 确定视图方向
b.绘制一条水平的XY线,作为主视图
和左视图的底线
c.画出主视图
X d.在主视图的右下角引与XY
Y
水平线成45°的斜线
e.画出俯视图
f.画出左视图
马上行动: 画三视图
三视图特点
1)三个视图位置要正确
2) 长对正 宽相等 高平齐
3)画图时的笔和线 笔:粗实线 矩形笔; 其余
第六章设计图样的绘制

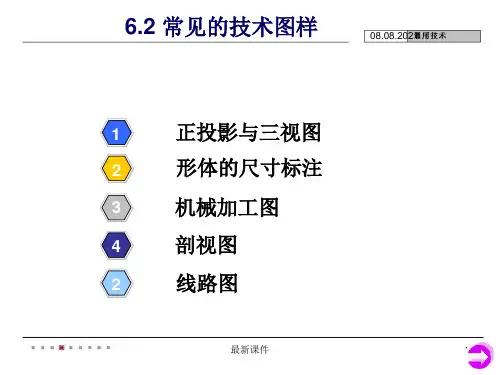

二.常见的技术图样
(一).正投影与三视图
1.正投影
正投影: 机械图样中我们采用的是正投影法, 投射线互相平行,并与投影面垂直时,物体在 投影面上所得的,叫做正投影。
