D类功放原理与应用

D类功放原理D类功放是一种高效率的功放电路，广泛应用于音频放大和电力放大领域。

它相对于传统的AB类功放有着更高的效率和更小的失真。

D类功放的基本原理是采用了数字调制技术，将模拟信号转换为数字信号进行处理，然后再将数字信号转换为模拟信号输出。

这种数字调制的过程使得D类功放在输出时能够实现高效率的功率转换。

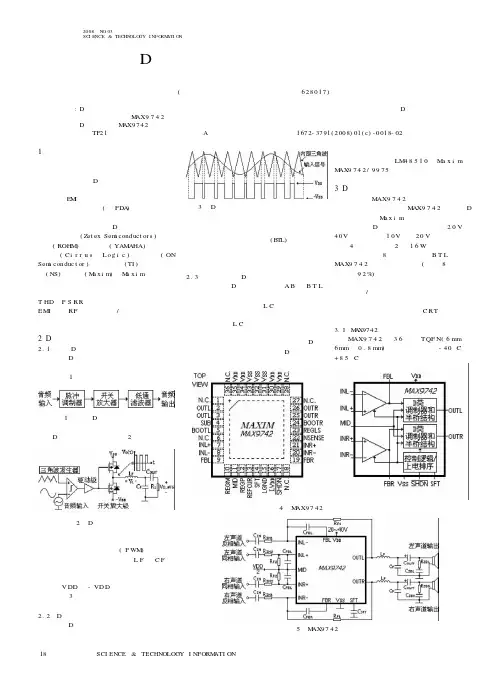

具体来说，D类功放的工作过程包括三个主要的步骤：采样、调制和过滤。

首先，采样器将输入的模拟信号进行采样，将其转换为离散的数字信号。

采样频率通常选择比输入信号频率高几倍，以保证采样的准确性。

接下来，调制器对采样得到的数字信号进行调制。

D类功放采用的主要调制技术有脉宽调制（PWM）和脉冲频率调制（PFM）。

脉宽调制是通过调节脉冲宽度的方式来表示信号的大小，脉冲频率调制则是通过调节脉冲的频率来表示信号的大小。

调制的过程是根据模拟信号的幅度来确定脉冲的宽度或频率。

最后，经过调制的数字信号经过低通滤波器进行滤波，将高频成分去除，得到模拟输出信号。

低通滤波器的作用是平滑调制后的数字信号，去除掉高频成分，使得输出信号更接近原始模拟信号。

D类功放的优点主要体现在其高效率和低失真上。

由于数字调制和高频开关的使用，D类功放的效率可以达到90%以上，远高于传统的AB类功放。

而且D类功放在调制过程中是将信号数字化处理的，可以避免模拟电路中存在的各种非线性和失真问题，因此输出的信号更加准确和清晰。

然而，D类功放也存在一些问题。

由于其采样和调制的过程，D类功放的输出信号在频谱上会出现调制噪音（PWM噪声）。

这是由于调制过程中的离散性导致的，这部分噪音需要通过滤波器进行滤除。

另外，D类功放对电源的要求较高，要求电源噪声低、电源电压稳定等。

综上所述，D类功放是一种高效率的功放电路，通过数字调制技术实现对模拟信号的转换和处理，具有高效率和低失真的特点。

它在音频放大和电力放大领域有着广泛的应用。

d类功放原理D类功放原理。

D类功放（Class-D Amplifier）是一种高效率的功率放大器，它利用数字调制技术将音频信号转换成脉冲宽度调制（PWM）信号，然后通过功率开关器件进行放大。

与传统的A类、B类功放相比，D类功放具有更高的效率和更小的体积，因此在音响设备、汽车音响和无线通信等领域得到了广泛的应用。

D类功放的工作原理可以简单地分为两个部分，信号调制和功率放大。

首先，音频信号经过模数转换器（ADC）转换成数字信号，然后经过数字信号处理器（DSP）进行数字调制，将其转换成PWM信号。

PWM信号的脉冲宽度与音频信号的幅度成正比，频率与音频信号的频率相同。

这样就实现了对音频信号的数字化处理。

接下来，PWM信号通过功率开关器件（如MOSFET、IGBT）控制输出级的功率开关，将电源电压施加在负载上，从而实现对音频信号的功率放大。

在输出级，PWM信号经过滤波器进行滤波处理，去除高频成分，得到原始的音频信号。

最后，经过放大器输出到扬声器或其他负载上。

D类功放相比传统的A类、B类功放具有很多优点。

首先，D类功放的效率非常高，通常可以达到90%以上，而A类、B类功放的效率只有50%左右。

这意味着D类功放在同样输出功率下，可以减少很多功率损耗，从而减小散热器的尺寸和成本。

其次，D类功放的失真度较低，因为功率开关器件的开关速度非常快，可以更准确地跟随音频信号的变化，减少失真。

此外，D类功放的体积小、重量轻，适合于便携式音响设备和汽车音响系统的应用。

然而，D类功放也存在一些缺点。

首先，由于功率开关器件的开关频率较高，会产生一定的高频谐波，需要进行滤波处理，增加了设计的复杂度。

其次，功率开关器件的开关损耗会产生一定的电磁干扰，需要进行屏蔽和抑制。

另外，D类功放对电源的要求较高，需要较为稳定的直流电源，以保证输出的音频质量。

总的来说，D类功放作为一种高效率、高保真度的功率放大器，已经成为现代音响设备和汽车音响系统的主流选择。

D类功放电路介绍入门D类功放电路的工作原理是利用PWM（脉宽调制）技术，将音频信号转换为脉冲信号，然后经过滤波电路平滑处理后得到高电压输出。

与传统的A类、B类、AB类功放电路相比，D类功放电路具有更高的转换效率和更小的功耗。

D类功放电路的核心部分是PWM调制电路和功放输出级。

PWM调制电路主要由运算放大器、比较器和锁相环组成。

运算放大器用于将音频信号放大到合适的幅度，比较器将运算放大器输出与一个三角波进行比较，得到一个脉冲信号，锁相环用于产生高频时钟信号。

PWM调制电路的输出经过滤波电路平滑处理后，作为功放输出级的输入信号。

功放输出级一般采用MOSFET管或IGBT管作为开关元件，负责实现对高电压输出的放大。

其中，MOSFET管是常用的选择，因为它具有高开关速度和低导通压降的优点。

在D类功放电路中，开关元件的导通和关断由PWM调制电路的脉冲信号控制，当脉冲信号为高电平时，开关元件导通，输出电压趋近于零；当脉冲信号为低电平时，开关元件关断，输出电压上升至最大值。

为了实现更高的功率和更好的音质，D类功放电路往往采用多级及桥接结构。

多级结构中，多个功放输出级按级连接，每个级通过滤波电路将前一级的输出信号平滑处理并放大，再作为下一级的输入信号。

桥接结构中，利用两个相互倒置的功放输出级，使得输出电压可正负两种极性，从而增加输出功率和动态范围。

D类功放电路相对于传统的功放电路具有诸多优势。

首先，由于采用PWM技术，D类功放电路的转换效率可以达到80%以上，高于传统的A类、B类和AB类功放电路；其次，D类功放电路功耗较小，热量产生相对较少，不需要散热器或风扇进行散热；此外，D类功放电路具有良好的音质表现，因为它的输出信号几乎完全是数字化的，不会受到传统功放电路的谐波失真等影响。

然而，D类功放电路也存在一些不足之处。

首先，由于PWM调制过程中存在采样和量化误差，会引入一定的失真；其次，输出信号的高频噪声和开关元件的开关带来了一定的EMI问题，需要进行相应的滤波和屏蔽措施。

d类功放原理D类功放原理D类功放是一种高效率的功放器件，其主要特点是高效率、小体积、低功耗和低热量。

D类功放器件的工作原理是将音频信号转换成脉冲信号，然后通过开关管进行放大，最后输出到扬声器上。

下面我们将从电路结构、工作原理和应用场景三个方面来详细介绍D类功放的原理。

一、电路结构D类功放的电路结构主要由三部分组成：输入级、开关级和输出级。

其中输入级主要负责将音频信号转换成脉冲信号，开关级则负责将脉冲信号进行开关控制，输出级则负责将开关后的信号进行放大输出。

二、工作原理D类功放的工作原理是将音频信号转换成脉冲信号，然后通过开关管进行放大，最后输出到扬声器上。

具体来说，输入级将音频信号经过滤波、放大、限幅等处理后，转换成脉冲信号。

开关级则将脉冲信号进行开关控制，通过开关管的导通和截止，将脉冲信号放大。

输出级则将开关后的信号进行放大输出，最终输出到扬声器上。

三、应用场景D类功放由于其高效率、小体积、低功耗和低热量等特点，被广泛应用于音频放大器、汽车音响、家庭影院等领域。

在音频放大器领域，D 类功放已经成为主流的功放器件，其高效率和低功耗使得其在功率输出相同的情况下，相比传统的AB类功放，能够更好地节省能源和减少热量的产生。

在汽车音响领域，D类功放由于其小体积和低功耗，能够更好地适应汽车空间的限制和电源的供应。

在家庭影院领域，D类功放由于其高效率和低热量，能够更好地满足家庭影院对于音质和环境的要求。

总之，D类功放作为一种高效率的功放器件，其在音频放大器、汽车音响、家庭影院等领域都有着广泛的应用。

通过对其电路结构和工作原理的了解，我们可以更好地理解D类功放的优点和应用场景。

单通道d类功放
单通道D类功放指的是一种音频功放（放大器），采用D类放大技术，也称为PWM（脉冲宽度调制）放大技术。

D类功放相对于传统的A类、B类功放而言，在功率效率上有很大的提高。

以下是一些关于单通道D类功放的特点和工作原理：
高效能：D类功放以其高效的能量转换而著称。

由于其工作原理，D类功放几乎不会在没有输出信号时消耗能量，使其在功率放大方面更为高效。

脉冲宽度调制（PWM）：D类功放使用PWM技术，即通过调整脉冲的宽度来控制输出信号的幅度。

这样的技术使得功率放大器在不同功率需求下能够更有效地工作。

小型轻便：相对于传统的A类、B类功放，D类功放通常更小巧轻便，适合在有空间限制的环境中使用。

适用于低频信号：D类功放在处理低频信号方面表现出色，适合用于音响系统和低音炮等需要高功率低频放大的场合。

应用领域：D类功放常用于汽车音响、家庭影院、音响音箱、低音炮等音频应用。

其高效能和小型化的特点使其在一些应用中得到广泛应用。

需要注意的是，尽管D类功放在功率效率上有很多优势，但在一些对音质要求非常高的专业音响应用中，一些人可能更倾向于使用A 类或AB类功放，这是因为D类功放在一些情况下可能引入一些数字失真。

1。

d类功放并联标题：D类功放并联引言：D类功放是一种高效的功率放大器，具有高效率和低失真的特点。

在某些应用场景中，我们需要增加输出功率，这时可以使用D类功放并联的方法。

本文将介绍D类功放并联的原理、实现方法以及应用案例。

一、D类功放的原理D类功放是一种脉冲宽度调制（PWM）放大器，其工作原理是将音频信号转化为脉冲信号，通过调节脉冲的宽度和频率来实现信号的放大。

D类功放的优点是功率转换效率高，但单个功放的输出功率有限。

二、D类功放并联的原理D类功放并联是通过将多个D类功放器件并联连接，使它们同时工作，以增加整体的输出功率。

并联连接的功放器件可以分担负载，从而实现更高的输出功率。

三、D类功放并联的实现方法1. 电路连接：将多个D类功放器件的输出端连接在一起，并将它们的输入端与同一音频源相连。

2. 控制信号同步：通过同步电路，确保多个功放器件的脉冲信号同步，以避免相位差和失真。

3. 负载均衡：使用负载电阻、电感等元件，确保多个功放器件的输出功率均衡分配，提高系统的稳定性。

四、D类功放并联的应用案例1. 家庭影院系统：通过D类功放并联，可以实现更高的音响输出功率，提供更震撼的影音效果。

2. 演出场所：在大型演出场所，通过D类功放并联可以满足高音量的要求，确保音乐的传达效果。

3. 车载音响系统：通过D类功放并联，可以提供更强大的音响输出，增强车载音响的音质和音量。

结论：D类功放并联是一种有效的方式来增加功放输出功率。

通过合理的电路连接和控制信号同步，可以实现多个功放器件的协同工作，提供更高的输出功率。

D类功放并联在家庭影院、演出场所和车载音响等应用中具有重要意义，可以提供更好的音响效果和体验。

d类功放芯片D类功放芯片是一种高效能的功放芯片，被广泛应用于音频放大器、汽车音响系统和家庭影院系统等领域。

它以其高效能和低功耗的特点而备受青睐。

D类功放芯片的工作原理是在输入信号经过一定的处理后，控制开关进行开关调制，将输入信号转化为脉冲宽度调制（PWM）信号。

然后，在输出级通过一对开关管将PWM信号转化为模拟输出信号。

这种工作原理使得D类功放芯片能够实现高效能的功放操作。

D类功放芯片的主要特点有以下几点：1. 高效能：D类功放芯片的效率通常可以达到90%以上，远远高于传统的AB类功放芯片。

这意味着更少的能量浪费，更高的功率输出，使得音频系统具有更高的音质和动态范围。

2. 低功耗：由于D类功放芯片的高效能特点，其功耗较低。

这对于电池供电的设备尤为重要，如便携式音响和汽车音响系统。

低功耗也意味着降低了设备的发热量，延长了设备的使用寿命。

3. 小尺寸：D类功放芯片通常具有较小的封装尺寸，使其更易于集成到各种设备中。

这对于手机、平板电脑等小型设备尤为重要。

4. 高动态范围：D类功放芯片由于其工作原理的特性，能够提供更高的动态范围。

这意味着音乐的细节和音色能够得到更好的还原，使得音频系统具有更好的音质。

5. 低失真：D类功放芯片的工作原理使得其失真较低。

这对于音频放大器来说尤为重要，可以使音乐的原始特性得到更好的保持。

然而，D类功放芯片也存在一些局限性。

首先，由于其工作原理的特点，D类功放芯片在高频段容易产生开关噪声。

其次，由于输出信号是通过开关管进行开关操作得到的，输出信号的波形会有一定的失真，这可能会影响音频的细节和音色。

此外，D类功放芯片在高功率输入时也会产生较大的电磁干扰，需要特殊的抑制措施。

综上所述，D类功放芯片具有高效能、低功耗、小尺寸、高动态范围和低失真等优点，使其在音频放大器、汽车音响系统和家庭影院系统等领域有着广泛的应用。

但同时也需要注意其局限性，以确保其能够发挥最佳的性能。

随着技术的不断进步，D类功放芯片的性能将会得到进一步的提升，为人们的音频体验带来更多的惊喜。

d类功放的原理及电路设计
D类功放是一种数字功放，采用全数字化的技术来放大音频信号。

它的工作原理是将输入的模拟音频信号转换为数字信号，然后利用PWM（脉宽调制）技术将数字信号转换为高频的数字脉冲信号，接着利用低通滤波器将高频信号滤除，得到放大后的模拟音频信号。

D类功放的电路设计包含以下主要组成部分：
1. 输入级：负责将模拟音频信号输入功放电路，通常采用差分输入，以提高抗干扰能力和动态范围。

2. ADC（模数转换器）：将输入的模拟音频信号转换为数字信号。

通常采用高速的Σ-Δ调制器，将音频信号转换为高速脉冲流。

3. PWM（脉宽调制器）：接收ADC输出的数字信号，并将其转换为一系列高频的数字脉冲信号。

脉宽的宽度根据输入信号的幅度来调节。

4. 输出级：将PWM输出的高频脉冲信号进行滤波处理，恢复为模拟音频信号。

一般采用低通滤波器，滤除高频信号，保留放大后的音频信号。

5. 功率放大器：将输出级的模拟音频信号放大到足够的电平，以驱动扬声器。

D类功放相比于传统的A类、B类功放具有高效率、低热量、小尺寸等优势，适用于各种音频放大应用，如音响系统、汽车音响、无线通信等。

D类功放共地技术D类功放共地是一个重要的技术，它涉及到音频信号的处理和放大。

下面将详细介绍D类功放共地的原理、优势、实现方法以及应用场景。

一、D类功放共地的原理D类功放（D类放大器）是一种基于开关晶体管的音频功率放大器。

它通过将音频信号转换为PWM（脉冲宽度调制）信号，然后驱动开关晶体管进行放大，最终输出大功率的音频信号。

共地是指多个电路或系统共用一个参考地。

在D类功放中，共地技术可以使多个电路或系统共享同一个参考地，从而减少干扰和噪声。

二、D类功放共地的优势1.提高音质：共地技术可以减少干扰和噪声，提高音频信号的纯净度，从而提高音质。

2.节省空间：通过共地技术，可以减少电路板的空间占用，使功放更加紧凑。

3.降低成本：共地技术可以减少电路板和元件的数量，从而降低成本。

4.提高稳定性：共地技术可以提高功放的稳定性，减少因干扰或噪声引起的故障。

三、D类功放共地的实现方法1.电路设计：在电路设计阶段，需要将各个电路或系统共享同一个参考地。

这可以通过在电路板上设计公共地线来实现。

2.元件选择：在选择元件时，需要选择具有低噪声和低失真的元件，以减少干扰和噪声。

3.屏蔽措施：对于关键的电路或系统，可以采用屏蔽措施来进一步减少干扰和噪声。

4.接地处理：在接地处理方面，需要确保接地点的稳定性和可靠性，以避免因接地不良引起的干扰和噪声。

四、D类功放共地的应用场景1.汽车音响：汽车音响系统需要高质量的音频输出，因此D类功放共地技术被广泛应用于汽车音响系统中。

通过共地技术，可以减少干扰和噪声，提高音质，同时节省空间和降低成本。

2.家庭影院：家庭影院系统需要高保真的音频输出，因此D类功放共地技术也被广泛应用于家庭影院系统中。

通过共地技术，可以减少干扰和噪声，提高音质，同时节省空间和降低成本。

3.专业音响：专业音响系统需要高质量的音频输出，因此D类功放共地技术也被广泛应用于专业音响系统中。

通过共地技术，可以减少干扰和噪声，提高音质，同时节省空间和降低成本。

D类功放电路介绍入门经典一、原理介绍：D类功放电路采用脉冲宽度调制（PWM）的方式对输入信号进行放大。

该电路将输入信号转换为一系列的脉冲信号，通过不断改变脉冲信号的宽度，控制输出信号的幅度。

由于脉冲信号只有两种状态（高电平和低电平），功放器件只需要在两种状态之间切换，从而实现高效的功率放大。

二、特点分析：1.高效率：D类功放电路的主要特点就是高效率，通常能够达到90%以上，最高可达到95%。

这是因为功放器件在工作过程中只需要在两个状态之间切换，而不需要在放大过程中消耗额外的能量。

因此，相比于传统的A类功放电路，D类功放电路更加省电。

2.损失小：由于D类功放电路的工作过程中没有静态电流，同时开关速度快，因此不会产生大量的无用功率。

这样可以大大减小功率器件的损耗，延长器件的使用寿命。

3.紧凑：D类功放电路由于工作方式的特殊性，可以使用的元器件非常简单，并且不需要大型散热器。

因此，D类功放电路通常比A类和AB类功放电路更加紧凑，适用于各种小型设备。

4.效果好：D类功放电路经过了多年的技术积累和改进，目前已经广泛应用于音频放大器和汽车音响系统。

它的输出效果稳定并且具有较低的失真。

三、应用领域：1.音频放大器：D类功放电路可以用于各种音频放大器系统，包括高保真音响、家庭影院系统和专业音响设备等。

由于D类功放电路的高效率和低失真特点，它能够提供清晰、高保真的音质输出。

2.汽车音响系统：由于D类功放电路的紧凑性和高效率，它非常适合用于汽车音响系统。

汽车空间有限，D类功放电路可以大大减小功放器件的体积，同时还可以减少散热器的大小和功耗。

3.无线通信设备：D类功放电路还可以应用于无线通信设备中。

无线通信设备对功率放大电路的效率要求较高，而D类功放电路正好能够满足这一需求。

总结：D类功放电路是一种高效、紧凑且效果好的功率放大电路，在音频放大器和汽车音响系统等领域有广泛应用。

通过采用脉冲宽度调制的方式对输入信号进行放大，D类功放电路能够实现高效率、低失真的功率放大，提供清晰、高保真的音质输出。

要 与室 内卫 星接收 机、 调制 器、放 大器 等的 接 地线 共用， 要分 别接 地。 天线馈 源口 面薄 膜 不得 破损， 如有 破损 应及 时更 换。馈 源内 不 得 有 水 气 、 水 珠 或 异物 。 在 冬 季 ， 如 果 馈 源和 反射面 上有 积雪 、冰 凌，要 采取 措施 及 时清 除， 以保证 电性 能正 常。 高频 头与 馈 线 的连接 处常 年暴露 在外 ，宜用 GSB 密封 胶 或 环氧 树脂密 封。 在有 台风的 地区 ，应 特别 注 意天 线的安 全， 必要 时应将 天线 俯仰 驱动 到 9 0 度，即 天 线口 径朝 天， 在四 周 用钢 丝 绳 拉紧 天线 并固 定，以 减小 风压 负荷， 防止 天 线损 坏。 一般使 用两 年左 右应 对天线 重新 油 漆一 次， 气候条 件恶 劣的 地区 ，油漆 的周 期 还可 缩短， 以油 漆没 有剥 落为原 则。 对天 线 传动 系统的 活动 支点 、轴 承、丝 杆等 应定 期 涂注 润滑油 ．方 位和 俯仰 丝杆 的保 护罩 不 得 破损， 以便 更换 或接 收别的 卫星 信号 时能 调 节自如 。
有阻挡 的条 件下 ，卫星 天线 的架 设位 置也不 是越高 越好 。在 微波 干扰严 重的 城市 楼群 中 架设 时需特 别注 意， 为了 保证卫 星信 号接 收 的质量 ，一 般应 使用频 谱分 析仪 或微 波场强 仪对卫 星天 线架 设位 置进 行实地 测量 ，利 用 地形或 建筑 物巧 妙地 避开 微波 干扰， 在 S 卫 星— S 干扰≥ 30 dB处定 点浇筑基 础。卫星 天 线的 架设 ，要考 虑使 户外 单元与 户内 单元 的 距离尽 可能 短． 以减 少因 传输线 过长 而造 成 的信号 损耗 。传 输线 的选择 应考 虑采 用性 能 较好的 同轴 电缆， 最好 采用 7 5 — 7 或 7 5 — 9 的藕 芯电 缆或 物理 发泡 电缆 ，电 缆接 头 处 要做好 防水 处理 。在一 些特 殊地 区，除 了要 选好一 个合 适的 卫星 接收 点外， 还要 对天 线 器材本 身进 行特 殊选 择。在 沿海 地区 ，由于 盐雾和 霉菌 侵蚀 严重 ，在 挑选卫 星天 线时 可 选择经 防腐 处理 的反 射面 和馈源 ；在 太阳紫 外线 辐射严 重的 高山 地区 ，不 宜选用 玻璃 钢 制品 的 天 线 ， 以 防 老 化 而 缩 短 天 线 使用 寿 命。在 有台 风的 地区， 选择 天线 时要 十分 注 意天线 的支 撑结 构是 否坚 固，为 减小 风压 负 荷还 可以 考 虑选 用 网状 天 线。

D类功放电路介绍
D类功放电路的原理是通过将输入信号转换为两个电平，分别是高电
平和低电平，然后通过开关管或者MOS管进行开关操作，来输出一个脉冲
宽度变化的信号。

在输出时，为了得到一个模拟的输出信号，需要通过滤
波电路来将脉冲信号转换为连续的模拟信号。

D类功放电路的一个重要特点是高效率。

由于功放管工作在开关状态，只有在需要放大信号时才会进行导通，因此功耗较低。

这使得D类功放电
路在电池供电、车载音频等应用场景中非常适用，可以延长续航时间并降
低能量消耗。

另一个特点是输出失真较小。

D类功放电路的开关频率非常高，可以
超过20kHz，因此超出人类听觉范围。

这使得D类功放电路的输出信号在
加工和滤波后，能够还原成原始输入信号，避免了传统A类功放电路的失
真问题。

然而，D类功放电路也存在一些缺点。

首先，由于开关操作的特性，
输出信号常常存在一定的高频噪声和失真。

其次，由于开关频率较高，需
要使用较高的采样和处理速度，使得电路的设计和制造变得更复杂和困难。

最后，D类功放电路输出的功率较低，一般适用于低功率音频放大，对于
大功率音响系统来说，可能不太适用。

总的来说，D类功放电路是一种高效率、低功耗的放大电路，适用于
一些对功耗、续航时间和音频质量要求较高的应用场景。

随着技术的进一
步发展，对D类功放电路的研究和改进也在不断进行，可以预见，D类功
放电路在音频行业中的应用前景将越来越广阔。

D类功放原理经典D类功放（Class D Amplifier），又称数字功放，是一种用于音频放大的功放技术。

与传统的A类、B类、AB类功放相比，D类功放具有能效高、体积小、发热低等优点，因此广泛应用于消费电子产品、车载音响、PA系统等领域。

D类功放的原理是将输入的音频信号经过数字转换器（ADC）转换为数字信号，然后经过数字信号处理器（DSP）进行处理和调制，最后通过PWM（脉宽调制）技术，将模拟信号转换为高频方波信号。

这样的方波信号经过滤波器滤除高频干扰，同时根据原始音频信号的特点进行重构，得到与原始信号相似的音频信号，最后经过电平变换电路输出为放大信号。

D类功放的核心在于PWM技术。

PWM是一种控制技术，通过改变方波的占空比来控制输出信号的功率。

PWM信号的占空比决定了输出信号的幅值，当占空比大于50%时，输出信号为高电平，小于50%时为低电平。

由于方波的高频特性，可以通过开关操作实现高效能的功放。

D类功放的工作原理基于开关原理。

当PWM信号的占空比大于50%时，功放内部的开关管导通，输出为高电平；当占空比小于50%时，开关管截止，输出为低电平。

通过远高于音频频率的开关操作，可以实现高效的功放，大大提高了功放的能效。

D类功放的优点主要体现在以下几个方面：1.高能效：由于使用了PWM技术，D类功放在工作状态下的能效能够超过90%，远高于传统的A类、B类功放。

这意味着D类功放相同输入功率的情况下，会产生更小的热量和功耗。

2.体积小：D类功放无需采用大型散热器，因为功放的发热量相对较低，可以采用更小巧的散热器或者不采用散热器。

这样可以大大降低功放的体积和重量。

3.高输出能力：D类功放可以实现高达几百瓦的输出功率，适用于各种音频应用场景，如家庭影院、演唱会等。

4.高音质：D类功放经过数字信号处理器（DSP）的处理，可以对音频信号进行精确的调整和重构，大大提高音质。

由于PWM信号的高频特性，D类功放可以输出高频信号，并通过滤波器去除高频干扰，保证音质的清晰度和纯净度。

D类功放电路介绍入门一、D类功放电路的原理在D类功放电路中，输入音频信号首先经过低通滤波器对信号进行预处理，然后进入比较器进行PWM调制。

比较器根据音频信号的大小与参考电压进行比较，输出相应的PWM信号。

PWM信号经过滤波器进行平滑处理后，即可送入功率放大器输出。

功率放大器是D类功放电路的核心组成部分，它负责接收PWM信号并放大至适合驱动负载的电平。

由于PWM信号的高频特性，功率放大器可以采用开关管如MOSFET等，其开关速度远高于音频信号的频率，能够实现高效的功放输出。

二、D类功放电路的优点与传统的A类功放电路相比，D类功放电路具有以下几个显著的优点。

1.高效率：由于D类功放电路采用了开关管进行功率放大，功放工作时的功耗较低，电路效率可以达到90%以上。

这大大降低了功放的发热量和电能的浪费，使得功放电路更加节能环保。

2.小尺寸：D类功放电路相较于A类功放电路而言，在同样输出功率的情况下，体积更小。

这使得D类功放电路非常适合在有限空间内进行集成和应用，例如手机、车载音响等。

3.输出纹波低：由于PWM信号通过滤波器进行平滑处理，D类功放电路输出的音频信号纹波较小，音质更好，失真更低。

4.低成本：D类功放电路的实现非常简单，所需元件较少，制造成本较低。

这使得D类功放电路在市场上具有竞争力，广泛应用于各种音频设备中。

三、D类功放电路的应用1.音频放大器：D类功放电路能够实现高保真度的音频放大，广泛应用于家庭音响、舞台音响等领域。

2.汽车音响：D类功放电路由于小尺寸和低功耗的特点，广泛应用于汽车音响系统中，提供高质量的音频输出。

3.无线通信：D类功放电路在无线通信设备中的应用越来越广泛，如蓝牙音箱、无线麦克风等。

其高效率和小尺寸的特点，提供了长时间的无线使用时间和良好的音频输出效果。

4.工业控制：由于D类功放电路的高效率和可靠性，它也被用于工业自动化领域的控制电路中，如电机驱动、传感器信号放大等。

总结：D类功放电路是一种采用数字调制的功放电路，具有高效率、小尺寸、输出纹波低和低成本等优点。

D类放大器术语以及差分方式与单端方式的比较图3示出D类放大器中输出晶体管和LC滤波器的差分实现。

这个H桥具有两个半桥开关电路，它们为滤波器提供相反极性的脉冲，其中滤波器包含两个电感器、两个电容器和扬声器。

每个半桥包含两个输出晶体管，一个是连接到正电源的高端晶体管MH，另一个是连接到负电源的低端晶体管ML。

图3中示出的是高端pMOS晶体管。

经常采用高端nMOS晶体管以减小尺寸和电容，但需要特殊的栅极驱动方法控制它们(见深入阅读资料1)。

全H桥电路通常由单电源(VDD)供电，接地端用于接负电源端(VSS)。

对于给定的VDD和VSS，H桥电路的差分方式提供的输出信号是单端方式的两倍，并且输出功率是其四倍。

半桥电路可由双极性电源或单极性电源供电，但单电源供电会对DC偏置电压产生潜在的危害，因为只有VDD/2电压施加到过扬声器，除非加一个隔直电容器。

“激励”的半桥电路电源电压总线可以超过LC滤波器的大电感器电流产生的标称值。

在V DD和VSS之间加大的去耦电容器可以限制激励dV/dt的瞬态变化。

全桥电路不受总线激励的影响，因为电感器电流从一个半桥流入，从另一个半桥流出，从而使本地电流环路对电源干扰极小。

音频D类放大器设计因素虽然利用D类放大器的低功耗优点有力推动其音频应用，但是有一些重要问题需要设计工程师考虑，包括：*输出晶体管尺寸选择；*输出级保护；*音质；*调制方法；*抗电磁干扰( EMI)；*LC滤波器设计；*系统成本。

输出晶体管尺寸选择选择输出晶体管尺寸是为了在宽范围信号调理范围内降低功耗。

当传导大的IDS时保证VD S很小，要求输出晶体管的导通电阻(RON)很小(典型值为0.1W~0.2W)。

但这要求大晶体管具有很大的栅极电容(CG)。

开关电容栅极驱动电路的功耗为CV2f，其中C是电容，V是充电期间的电压变化，f是开关频率。

如果电容或频率太高，这个“开关损耗”就会过大，所以存在实际的上限。

因此，晶体管尺寸的选择是传导期间将IDS×VDS损失降至最小与将开关损耗降至最小之间的一个折衷。

d类功放效率摘要：1.D 类功放的概念和基本原理2.D 类功放的效率及其优势3.D 类功放的应用领域4.D 类功放的发展趋势和前景正文：一、D 类功放的概念和基本原理D 类功放，全称为D 类音频放大器，是一种高效的音频放大器。

它的基本原理是利用数字信号处理技术，将输入的模拟音频信号转换为脉冲宽度调制（PWM）信号，再通过开关器件进行放大。

相较于传统的A 类、B 类和AB 类功放，D 类功放在效率方面具有显著优势。

二、D 类功放的效率及其优势D 类功放的效率主要体现在以下几个方面：1.高达70% 以上的效率：相较于传统功放的效率普遍在30%-50% 之间，D 类功放的效率提升了许多，能够为音频系统提供更多的功率输出。

2.较低的失真：由于D 类功放的工作原理，其产生的失真较小，从而可以提供更高质量的音频输出。

3.较小的体积和重量：D 类功放的高效率和低失真使得其可以在较小的体积和重量下工作，便于携带和使用。

三、D 类功放的应用领域D 类功放在众多领域都有广泛应用，如家庭音响、汽车音响、专业音响以及耳机放大器等。

由于其高效的特点，满足了用户对音响设备质量和性能的要求。

四、D 类功放的发展趋势和前景随着科技的发展和市场需求的提高，D 类功放在音频放大器领域的应用前景十分广阔。

未来，D 类功放将在以下几个方面进行发展和创新：1.提高效率：通过优化电路设计和开关器件的性能，进一步提高D 类功放的效率。

2.降低失真：通过数字信号处理技术的改进，降低D 类功放的失真，提供更高质量的音频输出。

3.集成化：将D 类功放与其他音频处理功能集成在一起，实现更高效、更紧凑的音频系统。

d类功放共地干扰一、引言随着电子技术的不断发展，D类功放因其高效率、小体积等优点在各类电子设备中得到广泛应用。

然而，共地干扰问题一直是D类功放设计中的难题。

本文将从共地干扰的现象、来源、影响因素等方面进行分析，并提出解决方法，以期为广大电子工程师提供参考。

二、D类功放的共地干扰现象1.定义及原理D类功放的工作原理是将输入信号进行脉宽调制，然后通过开关晶体管进行放大。

在脉宽调制过程中，开关晶体管的导通与截止会产生高频脉冲，这些脉冲会在共地上产生电磁辐射，从而形成共地干扰。

2.干扰来源D类功放共地干扰的来源主要有以下几点：（1）开关晶体管产生的高频脉冲；（2）电源变压器产生的磁场干扰；（3）电路板上的杂散电容和电感；（4）外部电磁环境的影响。

3.影响因素共地干扰的影响因素主要包括：（1）共地电容的选取；（2）电路板的布局与布线；（3）接地方式的选择；（4）元件参数的选择。

三、共地干扰的解决方法1.优化电路设计（1）合理布局：将高频元件尽量远离共地平面，减小高频信号对共地的干扰；（2）屏蔽与滤波：对高频信号进行屏蔽，选用合适的滤波器对干扰信号进行抑制；2.选择合适的元件（1）电容值与电阻值的选择：选用合适的电容值与电阻值，以降低共地电阻；（2）采用专用共地电容：选用高品质的共地电容，以减小共地电阻带来的干扰。

3.接地处理（1）单点接地：将电源地、模拟地、数字地等统一接至电源地，减小接地环路产生的干扰；（2）多点接地：针对不同频率的信号，采用多点接地方式，以减小高频信号对低频信号的干扰；（3）混合接地：根据实际情况，采用单点接地与多点接地相结合的方式。

4.布线技巧（1）避免长距离共地连线：长距离共地连线容易产生共地电位差，引入干扰；（2）减小线间耦合：尽量减小导线间的耦合，降低干扰传播；（3）合理选择线宽和间距：根据信号频率选择合适的线宽和间距，以减小电磁耦合。

四、实践中的应用与总结1.实际操作中的注意事项在解决共地干扰问题时，还需注意以下几点：（1）避免使用过长的导线；（2）减少地线与其他线路的交叉；（3）合理规划地线的宽度；（4）选用高品质的电子元件。
