开关电源试题有答案

第1题：省电模式具有以下哪些性能特征?A高的轻负载效率B固定的开关频率C可能存在EMI 问题D在轻负载时具有较高的纹波电压快速瞬态响应正确答案：A,C,D所选答案：B,C第2题：在下面的升压型转换器中，在FET 开关断开之后，电感器电流将会?A立刻降至零B反向并通过FET 体二极管流至VinC减小并通过Catch二极管流至VoutD增大并通过Catch二极管流至Vout正确答案：C所选答案：C第3题：根据下面的电路原理图，该转换器是?A降压B升压C降压-升压D线性稳压器不知道正确答案：B所选答案：D第4题：哪种操作模式可改善轻负载效率?APFMBPWMC滞环控制D脉冲跳跃正确答案：A,C,D所选答案：A,B,C,D第5题：同步降压稳压器意味着?A开关频率同步至系统时钟B可使用开关FET场效应管替代续流二极管C无需采用整流器件D同等条件设计，效率高于非同步转换正确答案：B,D所选答案：B,D第1题：对于升压转换，占空比= DC，输出电压等于?AVinBVin*DCCVin/DCDVin/(1-DC)正确答案：D所选答案：B第2题：在轻负载条件下，转换器损耗受以下哪个因素的影响?A开关FET 导通电阻和驱动速度B开关频率C电感器的直流和交流损耗DIC 电流以上全部正确答案：E所选答案：A,B,C,D,E第3题：根据下图，该拓扑为?A正激式B反激式C降压-升压型D不知道正确答案：B所选答案：B第4题：一般而言，PWM 转换器具有以下哪些性能特征?A固定的占空比B固定的开关频率C可在轻负载时实现高效率D电磁兼容和辐射抑制电路设计考虑比PFM简单些正确答案：B,D所选答案：B,C第5题：电感器在降压拓扑中的用途是?A提供输出短路保护B在开关导通时储存能量C抑制输出电压纹波D在开关断开时储存能量正确答案：B,C所选答案：C,D一般来说，PFM 转换器具有以下哪些性能特征?A固定的占空比B可变的开关频率C可在轻负载条件下提供高效率D快速瞬态响应正确答案：B,C所选答案：A,B,C,D第2题：根据下图，该拓扑为?A正激式B反激式C降压-升压型D不知道正确答案：B所选答案：B第3题：在下面的升压型转换器中，在FET 开关断开之后，电感器电流将会?A立刻降至零B反向并通过FET 体二极管流至VinC减小并通过Catch二极管流至VoutD增大并通过Catch二极管流至Vout正确答案：C所选答案：C第4题：反激式拓扑具有以下哪些特性?A低成本B更适合于>50WC高输出纹波电流D多输出电压轨低复杂性正确答案：A,C,D,E所选答案：A,B,C,D,E第5题：当使用开关电源进行降压转换时，在输入为5V、负载电流为1A、Vout 从 3.3V 变至1V 的情况下，效率通常将会?A增高B下降C保持不变D不知道正确答案：B所选答案：B。

开关整流器的基本原理一、填空1、功率变换器的作用是（）。

2、整流滤波器电路的作用是（）。

3、开关电源控制器的作用是将输出（）取样，来控制功率开关器件的驱动脉冲的（），从而调整（）以使输出电压可调且稳定。

4、开关整流器的特点有（）、（）、（）、（）、（）、（）及（）。

5、采用高频技术，去掉了（），与相控整流器相比较，在输出同等功率的情况下，开关整流器的体积只是相控整流器的（），重量已接近（）。

6、相控整流器的功率随可控硅（）的变化而变化，一般在全导通时，可接近（）以上，而小负载时，仅为0.3左右，经过校正的开关电源功率因数一般在（），以上，并且基本不受（）变化的影响。

7、在相控整流设备件，工频变压器及滤波电感工作时产生的可闻噪声较大，一般大于（），而开关电源在无风扇的情况下，可闻噪声仅为（）左右。

8、开关电源采用的功率器件一般（）较小，带功率因数补偿的开关电源其整流器效率可达（）以上，较好的可做到（）以上。

9、目前开关整流器的分类主要有两种，一类是采用（）设计的整流器，一般称之为（），二是采用（）设计的整流器，主要指（）开关整流器。

10、谐振型技术主要是使各开关器件实现（）或（）导通或截止，从而减少开关损耗，提高开关频率。

11、按有源开关的过零开关方式分类，将谐振型开关技术分为（）—ZCS、（）—ZVS两大类。

12、单端正激变换电路广泛应用于（）变换电路中，被认为是目前可靠性较高，制造不复杂的主要电路之一。

13、单端反激变换电路一般用在（）输出的场合。

14、全桥式功率变换电路主要应用于（）变换电路中。

15、半桥式功率变换电路得到了较广泛的应用，特别是在（）和（）的场合，其应用越来越普遍。

16、开关电源模块的寿命是由模块内部工作（）所决定，温升高低主要是由模块的（）高低所决定，现在市场上大量使用的开关电源技术，主要采用的是（）技术。

17、功率密度就是功率的（），比值越大说明单位体积的功率越大。

18、计算功率有两种方法，一种是（），另一种是模块允许的，在交流和直流变化的全电压范围内所能提供的（）。

开关电源复习题一、选择题（每题1分，共5分）1.开关电源的基本工作原理是：A.直接将交流电转换为直流电B.通过变压器将电压升高或降低C.利用开关器件进行高频开关，然后通过变压器进行电压转换D.通过整流滤波将交流电转换为直流电A.开关器件B.变压器C.整流桥D.发电机3.开关电源中，开关器件的作用是：A.限流B.电压放大C.高频开关D.电压稳定4.在开关电源中，PWM控制器的作用是：A.控制开关器件的开关频率B.控制开关器件的导通和关断C.控制输出电压的大小D.A和B5.开关电源的效率一般可以达到：A.50%B.70%C.80%二、判断题（每题1分，共5分）1.开关电源只能将输入电压升高。

（）2.开关电源中的开关器件工作在导通和关断状态。

（）3.开关电源的输出电压是固定的，不能调节。

（）4.开关电源的效率比线性电源高。

（）5.开关电源中的变压器只能进行电压的升高。

（）三、填空题（每题1分，共5分）1.开关电源的基本工作原理是利用开关器件进行高频开关，然后通过______进行电压转换。

3.在开关电源中，PWM控制器的作用是控制开关器件的______和______。

4.开关电源中的开关器件工作在______和______状态。

5.开关电源的输出电压是______的，可以通过PWM控制器进行调节。

四、简答题（每题2分，共10分）1.简述开关电源的基本工作原理。

2.开关电源相比线性电源有哪些优点？3.简述PWM控制器在开关电源中的作用。

4.开关电源的效率一般可以达到多少？5.开关电源中的开关器件工作在什么状态？五、应用题（每题2分，共10分）1.设计一个开关电源，输入电压为220V，输出电压为12V，输出功率为100W，求开关器件的开关频率。

2.一个开关电源的输入电压为220V，输出电压为5V，输出功率为50W，求开关电源的效率。

3.一个开关电源的输入电压为220V，输出电压为12V，输出功率为100W，如果开关器件的开关频率为50kHz，求开关器件的开关损耗。

开关整流器的基本原理一、填空1、功率变换器的作用是（）。

将高压直流电压转换为频率大于20KHZ的高频脉冲电压2、整流滤波器电路的作用是（）。

将高频的脉冲电压转换为稳定的直流输出电压3、开关电源控制器的作用是将输出（）取样，来控制功率开关器件的驱动脉冲的（），从而调整（）以使输出电压可调且稳定。

直流电压、宽度、开通时间。

4、开关整流器的特点有（）、（）、（）、（）、（）、（）及（）。

重量轻、体积小、功率因数同、可闻噪声低、效率高、冲击电流小、模块式结构。

&5、采用高频技术，去掉了（），与相控整流器相比较，在输出同等功率的情况下，开关整流器的体积只是相控整流器的（），重量已接近（）。

工频变压器、1/10、1/10。

6、相控整流器的功率随可控硅（）的变化而变化，一般在全导通时，可接近（）以上，而小负载时，仅为左右，经过校正的开关电源功率因数一般在（），以上，并且基本不受（）变化的影响。

导通角、、。

7、在相控整流设备件，工频变压器及滤波电感工作时产生的可闻噪声较大，一般大于（），而开关电源在无风扇的情况下，可闻噪声仅为（）左右。

60db、45db。

8、开关电源采用的功率器件一般（比较）较小，带功率因数补偿的开关电源其整流器效率可达（）以上，较好的可做到（）以上。

88%、91%。

9、目前开关整流器的分类主要有两种，一类是采用（）设计的整流器，一般称之为（），二是采用（）设计的整流器，主要指（）开关整流器。

$硬开关技术、SMR、软开关技术、谐振型10、谐振型技术主要是使各开关器件实现（）或（）导通或截止，从而减少开关损耗，提高开关频率。

零电压、零电流。

11、按有源开关的过零开关方式分类，将谐振型开关技术分为（）—ZCS、（）—ZVS两大类。

12、单端正激变换电路广泛应用于（）变换电路中，被认为是目前可靠性较高，制造不复杂的主要电路之一。

13、单端反激变换电路一般用在（）输出的场合。

14、全桥式功率变换电路主要应用于（）变换电路中。

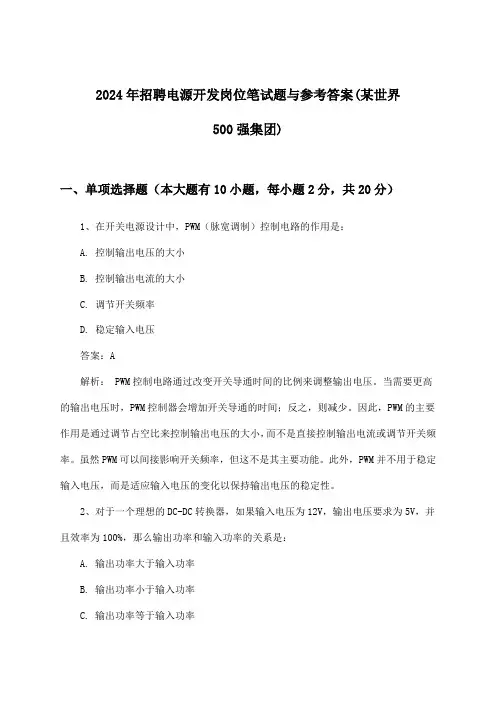

2024年招聘电源开发岗位笔试题与参考答案(某世界500强集团)一、单项选择题（本大题有10小题，每小题2分，共20分）1、在开关电源设计中，PWM（脉宽调制）控制电路的作用是：A. 控制输出电压的大小B. 控制输出电流的大小C. 调节开关频率D. 稳定输入电压答案：A解析： PWM控制电路通过改变开关导通时间的比例来调整输出电压。

当需要更高的输出电压时，PWM控制器会增加开关导通的时间；反之，则减少。

因此，PWM的主要作用是通过调节占空比来控制输出电压的大小，而不是直接控制输出电流或调节开关频率。

虽然PWM可以间接影响开关频率，但这不是其主要功能。

此外，PWM并不用于稳定输入电压，而是适应输入电压的变化以保持输出电压的稳定性。

2、对于一个理想的DC-DC转换器，如果输入电压为12V，输出电压要求为5V，并且效率为100%，那么输出功率和输入功率的关系是：A. 输出功率大于输入功率B. 输出功率小于输入功率C. 输出功率等于输入功率D. 无法确定答案：C解析：在理想情况下，即转换效率为100%时，DC-DC转换器的输出功率等于输入功率。

这是因为能量守恒定律指出，在没有能量损失的情况下，系统输出的能量必须等于输入的能量。

由于题目假设了效率为100%，这意味着没有能量损失，所以输入功率和输出功率相等。

实际应用中，由于存在各种损耗，如导线电阻、半导体器件的开关损耗等，效率通常低于100%，因此输出功率会略小于输入功率。

但根据题目条件，正确答案是输出功率等于输入功率。

3、在电源开发过程中，以下哪项不是影响开关电源效率的关键因素？A. 电路拓扑结构B. 功率开关器件的导通电阻C. 输入电压的稳定性D. 输出电流的调节范围答案：C解析：开关电源的效率受到多种因素的影响，包括电路拓扑结构、功率开关器件的导通电阻和输出电流的调节范围等。

输入电压的稳定性虽然会影响电源的性能和稳定性，但不是直接影响开关电源效率的关键因素。

开关电源试题姓名：分数一、填空题1、通信电源主要包括（线性电源)、( 相控电源）、( 开关电源）三种。

2、开关电源关键技术主要有（均流技术）、( 开关线路技术）、（功率因数校正技术）三种.（PFC ）用于100A和200A整流模块功率因数可达0.94以上。

（APFC ）用于50A整流模块功率因数可达0.99以上。

3、高频开关电源系统均由（交流配电）、(直流配电）、（整流模块)、(监控模块)组成.其中，(整流模块）是高频开关电源的核心部分,它的主要作用是（将交流电整流变换为直流电）.4、交流屏中C级防雷器有(压敏电阻）、（气体放电管）、（防雷空开)。

其中,（压敏电阻）正常为绿色，有故障时为红色；（气体放电管）正常时为内部开路,非正常时为内部短路。

5、防雷空开的主要作用是(压敏电阻热击穿时，火线对零线短路，防雷空开跳开,防止线路着火），正常时必须（合上）！6、Netsure 801大电源系统监控单元黄灯亮表示一般告警，红灯亮表示重要告警/紧急告警（一般告警、重要告警/紧急告警）；整流模块绿灯亮表示正常运行绿灯闪亮表示监控对模块操作黄灯亮表示模块保护黄灯闪亮表示模块通信中断，红灯亮表示模块故障或输出过压。

7、均浮充定义，均充：均衡快速充电，使电池特性均衡；浮充：补偿电池自放电损失。

8、电网电压检测要将（零线对地电压）纳入例行检查,检验交流供电系统的安全性，一般要求零—地（N—Gnd）之间电压不超过（15V）。

检测办法：万用表交流档测量，包括：(Vab、Vbc、Vca、VaN、VbN、VcN、VNG)七项。

9、分流器是用于在线检测（电流）,如果分流器上刻“75mV1000A”，则监控单元中设置“分流器系数”为（1000A ）.二、选择题1、艾默生公司PS系列电源产品中，蓄电池默认浮充和均充电压分别是C 。

A．48V、52V B。

53.5V、55.2V C. 53.5V、56。

4V D。

56.4V、53。

开关电源基础一、选择题：1.现代通信设备常用的几种供电电压为__BC__。

A．±12V B.±24V C．－48V D. ±15V2.用万用表的二极管档静态测量 N 沟道MOSFET，当测到__ BC __时，则可断定该管子坏了。

A. S-D导通B. D-S导通C. S-D不通D. D-S不通3.能判断交流接触器已坏的方法有_ABCD_A. 在断电时，用手按不动接触器的活动部件，则接触器坏；B. 接触器发出烧焦的糊味，则接触器坏；C. 测线包电阻，发现电阻很大（远大于200欧姆）；D. 加电后，在线包上测到有吸合电压（100V以上），但仍不吸合，则接触器坏；E. 电源系统上电后，接触器仍不吸合，则接触器坏。

4.交流接触器的常闭触点是指__A___A. 不加电时触点闭合B. 加电时触点闭合C. 正常时触点闭合D. 市电正常时触点闭合5.常开直流接触器__B__。

A. 不加电时触点闭合B. 加电时触点闭合C. 正常时触点闭合D. 异常时触点闭合6.熔断器的作用有__AB_A. 过流保护B. 短路保护C. 过压保护D. 欠压保护7.空气开关起_ABD_作用。

A. 过流保护B. 短路保护C. 过压保护D. 开关8.分流器的作用是__B__。

A. 分配电流B. 检测电流C. 检测电压D. 分解电流9.EMI滤波器的作用有_ABD_。

A. 抑制电网的电磁干扰；B. 防止开关电源本身产生的电磁干扰污染电网；C. 提高功率因数；D. 保证电源系统的电磁兼容性。

10.通信电源都具备以下保护功能__ABCD__。

A. 输入过、欠压保护B. 输出过压保护C. 输出短路保护D. 过温保护E. 电池欠压保护11.整流模块保护关机（如：输入过压时，自动关机）是通过__B_实现的。

A. 关交流电B. 关PWM脉冲C. 关直流输出D. 拉低基准到0V12.一台通信电源包含_ABCD_这几个部分。

A. 交流配电B. 直流配电C. 整流模块D. 监控模块E. 监控后台13.监控模块的作用是_ ABCD _。

开关电源期末考试题及答案一、选择题（每题2分，共20分）1. 开关电源的工作原理是什么？A. 通过变压器实现电压转换B. 通过开关管的开关动作实现能量的存储与释放C. 通过整流器将交流电转换为直流电D. 通过电阻分压实现电压转换答案：B2. 以下哪个不是开关电源的优点？A. 高效率B. 小体积C. 重量重D. 良好的热性能答案：C3. 以下哪个不是开关电源的控制方式？A. PFM（脉冲频率调制）B. PWM（脉冲宽度调制）C. 线性控制D. 相位控制答案：C4. 什么是软开关技术？A. 一种开关电源的控制方式B. 一种降低开关损耗的技术C. 一种提高电源稳定性的技术D. 一种提高电源效率的技术答案：B5. 开关电源的输出电压稳定性受哪些因素影响？A. 输入电压波动B. 负载变化C. 环境温度变化D. 所有以上因素答案：D...（此处省略其他选择题）二、简答题（每题10分，共30分）1. 简述开关电源与线性电源的区别。

答案：开关电源与线性电源的主要区别在于它们的工作原理和效率。

开关电源通过开关器件的快速开关动作，利用储能元件（如电感和电容）实现能量的存储和释放，从而实现电压转换，效率较高。

而线性电源则是通过电阻分压的方式，直接将输入电压降低，效率较低，且体积和重量较大。

2. 什么是电磁兼容性（EMC）？在开关电源设计中如何考虑EMC问题？答案：电磁兼容性（EMC）是指设备在电磁环境中能够正常工作，同时不对其他设备产生干扰的能力。

在开关电源设计中，需要考虑EMC 问题，包括减少电磁干扰（EMI）的产生，如使用合适的滤波器、优化电路布局、使用屏蔽措施等；同时，还需要提高电源对外部电磁干扰的抗干扰能力。

3. 解释什么是开关电源的纹波和噪声，并说明它们对电源性能的影响。

答案：纹波是指电源输出电压在直流电平上的周期性波动，而噪声则是电源输出电压上的随机波动。

纹波和噪声会影响电源的稳定性和可靠性，可能导致连接的电子设备性能下降，甚至损坏。

开关电源题库及答案（中级+高级）开关电源题库（中级）一、填空题1通信用智能高频开关电源一般包含交流配曳、直流配电一整流模块以及监控单元等四个组成部分。

2、高频开关电源的滤波电路一般由输△滤波、工频滤波、输出滤波以及防辐射干扰等四个基本电路组成。

3、高频开关电源具有可靠、邈定.、智能化、效率高以及动态性能好等特点。

4、整流模块限流的目的是保护螫送和保护蓄电池。

5、通信电源检测直流负载电流常见的有分流器与霍尔器件两种方式。

6、维护规程中电源设备故障的基本定义是：1、电源设备无法供给通信设备所要求的标称电源，2、电源设备所供给的电源指标达不到通信设备的要求。

7、通信设备的直流供电系统中，蓄电池组和开关电源避墓运行时起到荷电备用和平滑滤波的作用8、通信电源系统中使用的防雷器件一般常见的是谯敏曳匿与—气体放电管一9、某通信电源配置4个50A整流模块分别输出电流为21A,22A,19A,18A o 该电源的不均流度为_4%o10、通信局（站）的基础电源分为交流基础电源和砒电源两大类。

I1电源系统输入功率因数是输入有功功率与输入视在功率之比。

12、直流供电方式在有交流电源时，整流器、蓄电池组并联浮充工作。

当交流电停电时,由蓄电池组、供电。

当交流电恢复时，实行恒压限流供电方式。

13、电源系统的可靠性指标用不可用度表征，不可用度表示为：⅛源系统故障时间与电源系统故障时间与正常供电时间之和的比。

14、开关电源系统的输出杂音衡量指标分：电话衡重杂音、峰峰值杂音，宽带杂音，离散频率杂音。

15、组合式电源系统，直流配电屏内直流压降不能超过500mV.16、通信电源维护主要要求是保证供电的可靠性。

因此要根据负载的重要程度来决定通信电源是否需要一地 _________________ 保护与负载下电功能。

17、联合接地是指:保护地、防雷地、工作地≡⅛合一。

18、电源设备的电磁干扰性主要分为传导干扰、谐波干扰两个方面。

19、联合接地系统由:接地体、接地引入线、接地汇集线、接地线四部分所组成。
