认识常用低压电器

常用低压电器第一节低压电器原基本知识第二节刀开关和组合开关课时：2课时课型：新课授课方式：课堂讲授、样品展示、举例、小结、提问目的要求：1、了解有关低压电器的一些基本常识分类2、熟悉刀开关的功能。

3、掌握胶壳开关的操作使用注意、图形和文字符号。

4、了解铁壳开关和组合开关的功能及应用。

5、熟悉常见几种刀开关的功能区别。

重点：胶壳开关的操作使用注意难点：常见几种刀开关的功能区别及应用内容及步骤：§5-1低压电器的基本知识电器对电能的产生、输送、分配与应用起着控制、检测、调节和保护等作用。

一、电器的定义和分类(一)电器的定义用于接通和断开电路或对电路和电气设备进行保护、控制和调节的电工器件。

(二)电器的分类1、按工作电压等级区分可分为高压电器和低压电器(1)高压电器用于交流电压1200 V、直流电压1500 V及以上电路中的电器。

高压电器用于高压供配电电路中,实现电路的保护和控制等。

例如高压断路器、高压隔离开关、高压熔断器等。

(2)低压电器用于交流电压1200 V、直流电压150O V以下电路中的电器。

低压电器常用低压供配电系统和机电设备自动控制系统中,实现电路的保护、控制、检测和转换等。

例如：各种刀开关、按钮、继电器、接触器等。

2、按用途区分，可分为配电电器和控制电器(1)配电电器主要用于供配电系统中实现对电能的输送、分配和保护。

例如熔断器。

断路器、开关及保护继电器等。

(2)控制电器主要用于生产设备自动控制系统中对设备进行控制、检测和保护。

例如接触器、控制继电器、主令电器、起动器、电磁阀等。

3、按触点的动力来源区分可分为手动电器和自动电器(1)手动电器通过人力驱动使触点动作的电器,例如刀开关、按钮、转换开关等。

(2)自动电器通过非人力驱动使触点动作的电器,例如接触器、继电器、热继电器等。

4、按工作环境来区分,可分为一般用途低压电器和特殊用途低压电器(1)一般用途低压电器：用于海拔高度不超过20OO m；周围环境温度在-25℃-40℃之间；空气相对湿度为90%；安装倾斜度不大于5°；无爆炸危险的介质及无显著摇动和冲击振动的场合（2）特殊用途电器：特殊环境和工作条件下使用的各类低压电器,通常是在一般用途低压电器的基础上进行派生而成,如防爆电器、船舶电器、化工电器、热带电器、高原电器以及牵引电器等。

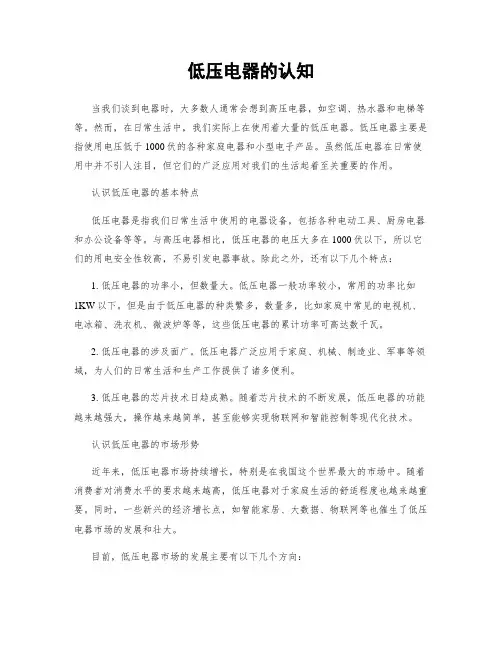

低压电器的认知当我们谈到电器时，大多数人通常会想到高压电器，如空调、热水器和电梯等等。

然而，在日常生活中，我们实际上在使用着大量的低压电器。

低压电器主要是指使用电压低于1000伏的各种家庭电器和小型电子产品。

虽然低压电器在日常使用中并不引人注目，但它们的广泛应用对我们的生活起着至关重要的作用。

认识低压电器的基本特点低压电器是指我们日常生活中使用的电器设备，包括各种电动工具、厨房电器和办公设备等等。

与高压电器相比，低压电器的电压大多在1000伏以下，所以它们的用电安全性较高，不易引发电器事故。

除此之外，还有以下几个特点：1. 低压电器的功率小，但数量大。

低压电器一般功率较小，常用的功率比如1KW以下。

但是由于低压电器的种类繁多，数量多，比如家庭中常见的电视机、电冰箱、洗衣机、微波炉等等，这些低压电器的累计功率可高达数千瓦。

2. 低压电器的涉及面广。

低压电器广泛应用于家庭、机械、制造业、军事等领域，为人们的日常生活和生产工作提供了诸多便利。

3. 低压电器的芯片技术日趋成熟。

随着芯片技术的不断发展，低压电器的功能越来越强大，操作越来越简单，甚至能够实现物联网和智能控制等现代化技术。

认识低压电器的市场形势近年来，低压电器市场持续增长，特别是在我国这个世界最大的市场中。

随着消费者对消费水平的要求越来越高，低压电器对于家庭生活的舒适程度也越来越重要。

同时，一些新兴的经济增长点，如智能家居、大数据、物联网等也催生了低压电器市场的发展和壮大。

目前，低压电器市场的发展主要有以下几个方向：1. 化石燃料的替代品。

环保节能逐渐成为全球焦点。

在低压电器市场中，节能型低压电器将会是市场的主流产品之一。

像LED灯、太阳能路灯、节能冷冻空调等等，已经成为了市场的热门产品。

2. 智能控制的发展。

随着智能控制技术的不断发展，越来越多的低压电器将实现智能化控制和控制器互联，为生活和工作带来更多便利。

3. 物联网的运用。

低压电器将成为物联网布局中的重要一环，通过互联互通，低压电器将实现大数据云端分析，并为用户提供一些数据信息自我调节的服务，从而更好地适应不同使用环境下的需求。

常用低压电器基本介绍常用低压电器基本介绍低压电器是指额定电压在1000伏及以下的电气设备。

在我们的生活和工作中，低压电器扮演着重要的角色。

它们广泛应用于家庭、商业和工业领域，为我们提供了便利和舒适。

常用的低压电器包括电灯、电风扇、电视机、洗衣机、冰箱、空调等家用电器，以及配电开关、保险丝、断路器、接触器等工业电器。

下面我将对一些常见的低压电器进行简要介绍。

首先，电灯是我们生活中最常见的低压电器之一。

它们通过转换电能为光能，提供了照明和照明效果。

灯泡有不同的种类，例如白炽灯、荧光灯和LED灯。

随着科技的发展，LED灯变得越来越流行，因为它们耗电少、寿命长、光照强度高。

其次，电风扇是用电能在空气中产生流动的低压电器。

电风扇可以为我们提供舒适的风扇，特别是在炎热的夏天。

电风扇有不同的类型，例如台式风扇、吊扇和壁挂风扇。

现代电风扇还具有多种功能，如定时器、遥控器和不同的风速设置。

第三，电视机是家庭娱乐的重要组成部分。

电视机在低压下工作，通过电子信号转换为可见图像和声音。

现代电视机有不同的类型，如液晶电视、等离子电视和LED电视。

这些电视机提供了高清晰度的图像和卓越的音质，给观众带来了视觉和听觉上的享受。

此外，洗衣机和冰箱是家庭生活中必不可少的低压电器。

洗衣机用来洗涤和清洁衣物，而冰箱用来冷藏和储存食物。

现代化的洗衣机和冰箱配备了各种功能和智能控制，使我们的生活更加方便和舒适。

在工业领域，配电开关、保险丝、断路器和接触器是基本的低压电器。

配电开关用于控制电能的分配和传送，保险丝、断路器用于保护电路免受过载和短路的损害，接触器用于控制电动机和其他设备的启停。

这些设备在工业生产中发挥着重要的作用，保证了电气系统的安全和稳定运行。

总而言之，常用的低压电器在我们的生活和工作中起着重要的作用。

它们为我们提供了照明、通风、娱乐和生活品质的改善。

现代的低压电器不仅具有基本功能，还具有智能化和高效能的特点。

我们应该合理使用低压电器，并关注其安全使用和环境保护。

常用的低压电器有以下几种：
1. 刀开关：又称闸刀开关或隔离开关，是手控电器中最简单而使用又较广泛的一种低压电器。

2. 熔断器：也被称为保险丝，是一种安装在电路中，保证电路安全运行的电器元件。

熔断器广泛应用于高低压配电系统和控制系统，以及用电设备中，作为短路和过电流的保护器，是应用最普遍的保护器件之一。

3. 低压断路器：曾称自动开关，是一种不仅可以接通和分断正常负荷电流和过负荷电流，还可以接通和分断短路电流的开关电器。

低压断路器在电路中除起控制作用外，还具有一定的保护功能，如过负荷、短路、欠压和漏电等。

4. 接触器：是一种用于控制电路中远距离操作的开关设备，具有较大的电流和功率，主要用于接通和分断电路。

5. 继电器：是一种利用电磁原理来控制电路的开关元件，具有体积小、结构简单、可靠性高等特点。

继电器广泛应用于自动控制、信号传输和测量等电路中。

6. 主令电器：是一种在工业自动化控制中实现程序控制的开关元件，具有多个触点，可以控制多个电路的通断。

7. 低压配电箱：用于电能的输送和分配，包括各种开关、保护装置和终端、插座等。

8. 自动电器：通过电器本身参数变化或外来信号（如电、磁、光、热等）自动完成接通、分断、起动、反向和停止等动作的电器。

常用低压电器基本介绍1. 引言低压电器是指额定电压在1000V及以下的电器设备，广泛应用于工业、农业和民用领域。

低压电器分为多个类型，包括保护设备、控制设备、开关设备等等。

本文将对常用的低压电器进行基本介绍。

2. 保护设备2.1 断路器断路器是一种自动开关设备，用于保护电路免受过载和短路等故障的损害。

常见的断路器有空气断路器、磁力型断路器和真空断路器等。

它们通过监测电流和温度来实现对电路的保护，并能够在发生故障时迅速切断电路。

2.2 熔断器熔断器是一种具有熔化功能的保护设备，用于保护电路免受过载和短路等故障的损害。

熔断器内部有一根熔丝，当电流超过熔丝的额定电流时，熔丝会瞬间熔化，切断电路。

熔断器通常用于较小的电流保护，但在某些特殊情况下，也可以用于较大的电流保护。

2.3 接触器接触器是一种控制设备，用于控制电路的开关。

它可以通过电磁力或电动力来控制电路的开关状态。

接触器通常由电磁铁和触头组成，当电磁铁通电时，触头会闭合或断开电路。

接触器常用于控制电动机等设备。

3.1 开关开关是一种控制设备，用于控制电路的通断。

常见的开关有按钮开关、刀开关和微动开关等。

开关通常由触点和操作机构组成，当操作机构改变触点的位置时，可以打开或关闭电路。

开关用于控制电路的起停和分合。

3.2 编码器编码器是一种测量设备，用于将物理量转换为数字信号。

常见的编码器有旋转式编码器和线性式编码器等。

旋转式编码器通过旋转轴来测量角度，线性式编码器通过测量物体的位移来测量距离。

编码器广泛应用于自动控制系统中。

4.1 开关插座开关插座是一种电气设备，用于连接和断开电源。

它通常由插座和开关两部分组成，插座用于插入电器设备的插头，开关用于控制电源的通断。

开关插座广泛应用于家庭和办公场所。

4.2 压力开关压力开关是一种感应设备，用于检测和控制液压或气压系统中的压力。

当系统的压力达到设定值时，压力开关会自动打开或关闭电路，从而实现对系统的压力进行控制。

常用低压电器分析低压电器是指额定电压在1000伏以下的电器设备，广泛应用于家庭、工业、商业等领域。

下面将对常见的低压电器进行分析。

1.照明设备：照明设备包括灯具、灯泡、光源等，用于提供光照，满足人们的照明需求。

常见的照明设备有白炽灯、荧光灯、LED灯等。

白炽灯使用镁丝发光的原理，发光效果较好，但能耗较大。

荧光灯则使用气体放电产生紫外线，通过荧光粉转换成可见光。

LED灯是一种新型的节能光源，具有高效、长寿命等特点。

2.家用电器：家用电器常见的有电视机、冰箱、空调、洗衣机、电饭煲等。

这些家电使用低压电能为其驱动，方便人们的日常生活。

电视机通过显示屏、电子元件等实现图像和声音的传输。

冰箱通过制冷系统维持内部温度，以达到保持食物新鲜的效果。

空调则通过制冷和加热系统，调节室内温度。

洗衣机和电饭煲则通过电机和控制系统实现洗涤和煮饭等功能。

3.动力设备：低压电器中的动力设备包括电动机、风机、水泵等。

电动机是将电能转换成机械能的设备，广泛应用于工业生产中。

风机和水泵则通过电动机驱动，分别用于通风和输送液体。

这些设备通常需要配备控制系统，如变频器、启动器和保护器等。

5.安全设备：低压电器中的安全设备主要包括漏电保护器、过载保护器、短路保护器等。

这些设备通过测量电流和电压的变化，实现对电气故障的保护。

漏电保护器主要用于检测及断开接地电流，以防止触电事故的发生。

过载保护器和短路保护器则用于检测电路的过载和短路情况，并及时切断电流。

6.充电设备：随着电动车和智能手机等的普及，充电设备也成为常见的低压电器。

充电设备通过将电能转换成可储存的化学能，为电动车、手机等提供充电服务。

常见的充电设备有充电器、充电线和充电桩等。

综上所述，常用低压电器广泛应用于各个领域，为人们的生活和工作提供了便利。

随着科技的进步和能效要求的提高，低压电器的节能性能和安全性能将得到不断提升。
