电力系统远动段考--答案

1.远动的定义2.远动的功能3.远动信息的传输模式是什么？4.距离解释YC，YX，YK，YT信息？5.远动网络的基本配置有哪些？答：基本的网络配置6.解释远动系统的分层配置7.为防止干扰对远动装置的影响，遥信信息可采取何种隔离措施？8.断路器的状态如何被采集到远动装置中？9.图5-3中采用了哪些抗干扰措施？10.为何采用双触点遥信信息？11.解释图5-8如何实现遥信量的变位触发？答：主要解释74LS688的作用，以及如何触发中断。

12.遥信定时扫查和遥信变位触发各自的优缺点是什么？13.为了防止YX测量抖动，可以采取哪些措施？14.解释什么是事件顺序记录15.什么是事件分辨率？什么是站内分辨率？什么是站间分辨率？16.事件顺序记录信息如何上传到调度中心？答：教材19页。

如果采用循环式远动规约，事件顺序记录如何上传。

教材25页，如果采用问答式远动规约，事件顺序记录如何上传。

17.为何主站需要对子站进行校时？如何实现？答：事件顺序记录需要时标。

调度收集各厂站的事件顺序记录，用于事故分析。

各厂站所记录的开关量的动作时间需要有统一的时间标准，才有可比性。

因此需要统一全网时钟。

通过主站对子站校时是实现全网统一时钟的方法之一。

通过调度端像子站下发校时命令实现。

76页最下方介绍了如何实现全网统一时钟。

18.如何统一全网时钟？答：75页一段话。

两种方法：外加同步时钟源，例如GPS；通过主站下达校时命令。

19.为何主站需要周期性的对各RTU进行校时？答：77页一段20.解释逐位比较式A/D转换器的工作原理。

A/D转换器的精度主要由什么因素决定？21.画出YC量采集的硬件示意图22.A/D转换可以采用查询式，也可以采用中断方式，分别画出流程答：查询式指的是启动A/D转换或，不断查看AD574A的STS状态标志，当转换结束后，STS端为低电平；中断方式：STS端接到8031的中断0，当转换结束，STS由高电平向低电平转换的下降沿触发中断。

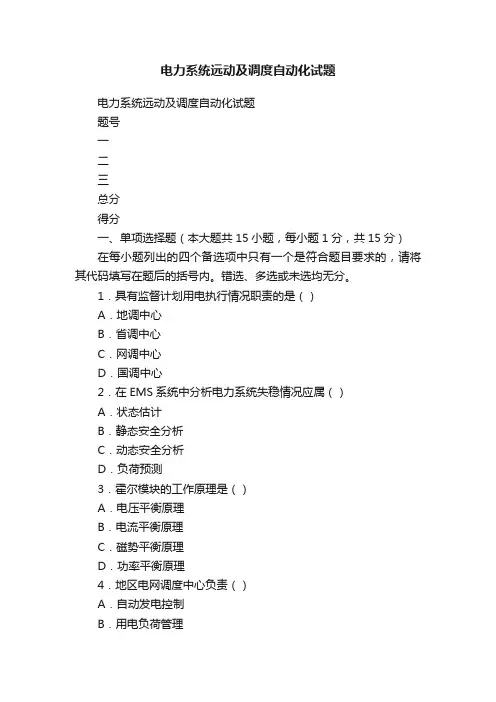

电力系统远动及调度自动化试题电力系统远动及调度自动化试题题号一二三总分得分一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．具有监督计划用电执行情况职责的是（）A．地调中心B．省调中心C．网调中心D．国调中心2．在EMS系统中分析电力系统失稳情况应属（）A．状态估计B．静态安全分析C．动态安全分析D．负荷预测3．霍尔模块的工作原理是（）A．电压平衡原理B．电流平衡原理C．磁势平衡原理D．功率平衡原理4．地区电网调度中心负责（）A．自动发电控制B．用电负荷管理C．电网数据采集D．统计分析电网运行情况5．若12位A／D芯片工作在基准电压为10V的直流采样方式时，则uf10为（）A．10VB．5VC．2.5VD．1.25V6．直线视距传输信息的信道是（）A．短波信道B．中波信道C．微波信道D．光纤信道7．（15，11）循环码的全部许用码组有（）A．1024个B．2048个C．4096个D．512个8．星形结构计算机网的特点之一是（）A．资源共享能力差B．资源共享能力强C．可靠性强D．建网难9．异步通信方式的特点之一是（）A．设备复杂B．设备简单C．传输效率高D．时钟要求高10．调度员在尽力维护各子系统的功率供求平衡，维持部分供电时，系统处于（）A．正常状态B．紧急状态C．恢复状态D．瓦解状态11．电力系统状态估计的量测量主要来自（）A．调度人员B．值班人员C．SCADA系统D．主机12．对一个月到一年的负荷预测属（）A．短期负荷预测B．超短期负荷预测C．中期负荷预测D．长期负荷预测13．配电系统少人值守变电站应具有的基本功能是（）A．自动重合闸功能B．变电站综合自动化功能C．遥控功能D．遥信功能14．配电自动化系统用控制功能减负荷时通过DMS的（）A．SCADA功能B．LM功能C．SCADA／LM功能D．GIS／LM功能15．馈电线自动化系统应有（）A．设备管理功能B．有功调节功能C．故障定位功能D．电容器切除功能二、填空题（本大题共21小题，每小题1分，共21分）请在每小题的空格中填上正确答案。

1、调度中心发出调整变压器分接头位置操作命令属于（D）A.遥测信息 B。

遥信信息 C。

遥控信息 D。

遥调信息2、变电站自动化系统的结构形式主要有两种，即__集中式、分散式___。

3、对厂站运行状态信息进行采集、处理并向调度中心交换信息的系统是（B）A.当地监测系统B. 远动系统C. 采集系统D. 通信系统4.通信的任务是什么？答、任务是完成消息的传递和交换。

5、调度迅速成平稳恢复供电时是处于（ C ）A、正常状态 B紧急状态 C恢复状态 D危急状态6、配电自动化系统主站层包括_前置机_、__数据库服务器_、和__配调工作站__。

7、独立运行电网的AGC功能组要控制机组出力，以保证电网频率______维持在允许的误差范围内______。

8、主站和子站间通常采用的通信方案是（光纤通信）。

9.信息的传输模式有哪些？答、循环式传输模式和问答式传输模式10、在遥信量采集中，“0”表示__断开状态____，“1”表示__闭合状态__。

11、对远距离厂站模拟量的采集称为（ A）A遥测 B遥信 C遥控 D遥调12、遥测量可分为:____模拟量___、__数字量__、__脉冲量____。

13、电力系统的运行状态有哪几种？答、正常运行状态、告警状态、紧急状态、危急状态、恢复状态。

14、变电站自动化基本功能有哪些？答：对变电站主要设备和输.配电线路的自动测量.监控和微机保护，以及与调度控制中心通信。

15、根据数据传送方向的不同以及是否可同时传递可分为__单工方式___、_______半双工方。

________全双工方式_______、_______式16、同步通信传送速度慢于异步（错）17、无外界干扰、保密性好、抗干扰能力强的信道是( D ) A．电缆信道 B．电力线载波通道 C．微波通道 D．光纤信道18、远动终端的基本功能有哪些？答：模拟量采集，开关量采集，遥控遥调信号输出与调度端通信。

19、计算机系统中设备间的数据基本通信方式有（并行通信）和（串行通信）两种。

第一章绪论1-1远动的含义是什么?答:远动是指利用远程通信技术进行信息传输,实现对远方运行设备的监视和控制.1-2试述远动信息的内容及其传输模式?我国常用的远动信道?遥测信息:模拟量数字量脉冲计数量其他测量值遥信信息:发电厂、变电站中断路器和隔离开关的合闸或分闸状态,继电保护状态,自动装置的动作状态,以及一些运行状态信号,如厂站设备事故总信号。

（遥测和遥信是上行信息。

上行信息可以是从发电厂、变电站向调度中心传送,也可以是从下级调度中心向上级调度中心转发的信息。

）遥控信息:遥控信息是指传送改变运行设备状态的命令、如发电机组的启停命令,断路器的分合命令、并联电容器和电抗器的投切命令。

遥调信息:遥调信息是指传送改变运行设备参数的命令,如改变发电机有功出力和励磁电流的设定值,改变有栽调压变压器分接头的位置,AGC的设定点调节.传输模式:1.循环传输模式(CDT) 2.问答式传输模式(Polling)我国常用的远动信道:多采用光纤通信.1-3 试述远动系统的定义? 主站和子站的关系?答:远动系统是指对广阔地区的生产过程进行监视和控制的系统。

它包括对必须的过程信息的采集、处理、传输和显示、执行等全部的设备与功能。

按习惯称呼的调度中心和厂站,在远动术语中称为主站和子站。

关系:主站也称控制站，它是对子站实现远程监控的站；子站也称受控制站，它是受主站监视或受主站监视且控制的站。

1-4试述调度自动化系统的组成? 我国电力系统的调度控制机构由哪几个级别组成?答:调度自动化系统是由调度主站端的计算机系统和变电站端的自动化系统及连接两者的通信系统构成.我国的五级调度: 国调网调省调地调县调1-5 电力系统调度自动化的基本任务是什么?答:电力系统调度自动化的任务是：收集电力系统运行的实时信息；分析电力系统运行状态；综合协调全系统各层次、各局部系统和各元件的运行，为调度人员提供调节和控制的决策，或直接对各元件进行调节和控制，以实现电力系统安全、质量和经济的多目标的优化运行；减少电力系统故障，在发生事故情况下，能避免连锁性的事故发展和大面积停电1-6 电力系统的运行状态有哪几种?答:电力系统的运行状态分为正常运行状态和非正常运行状态.。

电力系统远动及调度自动化(第一次作业答案)————————————————————————————————作者：————————————————————————————————日期：《电力系统远动及调度自动化(Ⅰ)》第一次作业答案你的得分：100.0完成日期：2015年01月9日23点35分说明：每道小题括号里的答案是您最高分那次所选的答案，标准答案将在本次作业结束(即2015年03月12日)后显示在题目旁边。

一、单项选择题。

本大题共10个小题，每小题 3.0 分，共30.0分。

在每小题给出的选项中，只有一项是符合题目要求的。

1.调度自动化系统需要在厂站装设（）( C )A.EMSB.AGCC.RTUD.CRT2.要实时地、总体地监测优化控制电力系统运行必须安装（） ( C )A.继电保护设备B.自动发电控制系统C.能量管理系统D.励磁调节系统3.实时数据库最重要的特点是（）( D )A.数据集成B.数据共享C.数据更新方便D.数据快速存取4.对厂站运行状态信息进行采集、处理并向调度中心交换信息的系统是（）( B )A.当地监测系统B.远动系统C.采集系统D.通信系统5.对远距离厂站模拟量的采集称为（） ( A )A.遥测B.遥信C.遥控D.遥调6.数据传输速率一般不可能采用的是（）( C )A.600B.2400C.9800D.192007.帧格式中报文头常采用（）( C )A.1组EB90HB.2组EB90HC.3组EB90HD.4组EB90H8.电力载波通信PLC的传输介质为（） ( B )A.通信线B.电力线C.地线D.光纤9.长距离输电线路轻载或空载时受端电压将（） ( B )A.下降B.上升C.不变D.不确定10.负荷预测主要针对（）( B )A.无功负荷B.有功负荷C.工业负荷D.居民负荷二、多项选择题。

本大题共10个小题，每小题 4.0 分，共40.0分。

在每小题给出的选项中，有一项或多项是符合题目要求的。

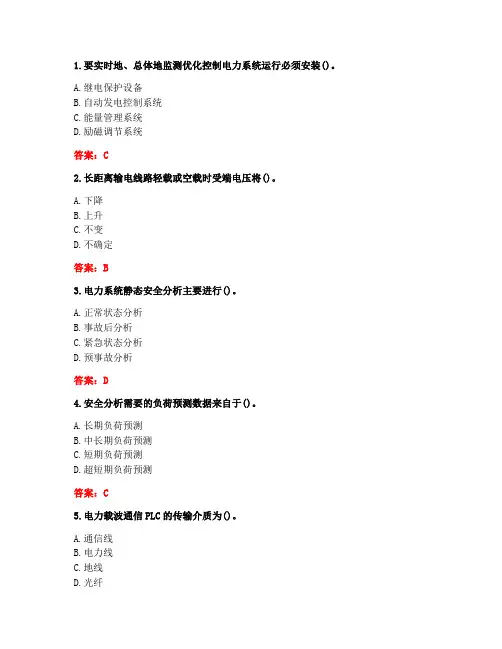

1.要实时地、总体地监测优化控制电力系统运行必须安装()。

A.继电保护设备B.自动发电控制系统C.能量管理系统D.励磁调节系统答案：C2.长距离输电线路轻载或空载时受端电压将()。

A.下降B.上升C.不变D.不确定答案：B3.电力系统静态安全分析主要进行()。

A.正常状态分析B.事故后分析C.紧急状态分析D.预事故分析答案：D4.安全分析需要的负荷预测数据来自于()。

A.长期负荷预测B.中长期负荷预测C.短期负荷预测D.超短期负荷预测答案：C5.电力载波通信PLC的传输介质为()。

A.通信线B.电力线C.地线D.光纤6.对厂站运行状态信息进行采集、处理并向调度中心交换信息的系统是()。

A.当地监测系统B.远动系统C.采集系统D.通信系统答案：B7.负荷预测主要针对()。

A.无功负荷B.有功负荷C.工业负荷D.居民负荷答案：B8.对远距离厂站模拟量的采集称为()。

A.遥测B.遥信C.遥控D.遥调答案：A9.实时数据库最重要的特点是()。

A.数据集成B.数据共享C.数据更新方便D.数据快速存取答案：D10.调度自动化系统需要在厂站装设()。

A.EMSB.AGCD.CRT答案：C11.电力一次系统的组成部分有()。

A.配用电设备B.输电设备C.发电设备D.输变电设备答案：ACD12.调度自动化系统的硬件结构包括()。

A.工作站B.服务器C.远动终端D.通信网络答案：ABCD13.电力系统安全分析分为()。

A.正常安全分析B.事故安全分析C.静态安全分析D.动态安全分析答案：CD14.多路复用技术分为()。

A.频分复用B.幅值复用C.时分复用D.相角复用答案：AC15.调度自动化系统的基本组成结构有()。

A.远程终端B.调度中心计算机系统C.调度主机D.通信通道答案：ABD16.调度自动化系统中负荷管理功能包括()。

A.编制供电计划B.负荷预测C.用电安排优化D.实际用电控制答案：ABCD17.系统功率极限的确定决定于()。

全国2019年10月高等教育自学考试电力系统远动及调度自动化试题课程代码：02312一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题1分，共10分)1.RS-232C标准接口电路使用电压是( )A.-25VB.+25VC.直流D.比较高2.异步通信方式特点之一是( )A.设备复杂B.传输效率低C.传输效率高D.时钟要求高3.信道抗腐性强的信道是( )A.实线信道B.载波信道C.光纤信道D.微波信道4.霍尔模块一、二次绝缘电压最高可达( )A.2KVB.12KVC.20KVD.50KV5.最小距离为7的循环码的纠检错能力可达( )A.纠2检3B.纠1检4C.纠3D.纠2检56.馈电线自动化系统通常设有( )A.过电压报警功能B.故障录波功能C.经济管理功能D.隔离和自动恢复供电功能7.用于供电质量控制的5-10S的负荷预测值属( )A.短期负荷预测B.超短期负荷预测C.中期负荷预测D.长期负荷预测8.分布式计算机网特点之一是( )A.传输效率低B.传输效率高C.可靠性低D.延时大9.50kb/s的数据传输系统，需要电气隔离时可采用( )A.变压器隔离B.IC光电耦合器隔离C.光敏三极管耦合器D.达林顿管10.自动发电控制功能可自动控制( )1A.机组无功功率B.机端电压C.机组有功功率D.负荷功率二、填空题（每空格1分，共18分）11.信息速率是指__________。

12.RS-232C标准接口电路抗噪声程度不理想是因为采用的是__________。

13.计算机网中HDLC规约按工作站主从功能分时，工作站分为三种是__________。

14.局域网间的存储转发器适用连接不同__________。

15.电力通信网中应用LAN的第一阶段的网络结构为__________。

16.电力系统失去稳定运行造成系统瓦解形成几个子系统时，系统处于__________。

2018年10月自考试题电力系统远动及调度自动化全国课程代码：02312一、单项选择题（本大题共20小题，每小题1分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．DMS的控制功能应具有控制（）A．线损功能B．发电成本功能C．切除故障点功能D．频率功能2．若10位A/D芯片工作于 5V，当采样结果为010*******，输入电压Ui为（）A．1.25V B．2.5VC．0.06255V D．0.3125V3．对f=50Hz工频信号交流采样时，若采样速率fs=9f,采样周期电角度为（）A．30度B．40度C．60度D．75度4．霍尔模块的过载能力可达（）A．10倍B．15倍C．20倍D．30倍5．星形结构计算机网特点之一是（）A．共享能力强B．可靠性强C．共享能力差D．建网难6．400MHz电波信号属（）A．微波B．长波C．中波 D．短波7．数据传输系统中，若发现接收端有错码时，通知发送端重发的方法是（）1A．循环检错法B．检错重发法C．反馈校验法D．前向纠错法8．调度员尽力维护各子系统发电、用电平衡时属（）A．正常状态B．紧急状态C．恢复状态D．瓦解状态9．配电自动化系统减负荷时通过DMS的（）A．SCADA功能 B．LM功能C．SCADA/LM功能D．GIS/LM功能10．调整发电机的有功出力或无功出力的远动命令是（）A．遥测B．遥信C．遥控 D．遥调11．直线视距传输的信道是（）A．光纤信道B．短波信道C．半波信道D．微波信道12．异步通信中数据接收端的接收时钟为16倍数据速率，以下选项为干扰信息的宽度，其中能被检验出来的是（）A．4倍时钟周期 B．10倍时钟周期C．12倍时钟周期D．16倍时钟周期13．LAN环形结构的性能之一是（）A．可靠性好B．灵活性好C．价格低D．模块性好14．计算机网络的物理层数据传输方式中数据采样方式应属于（）A．规约特性B．机械特性C．电气特性D．电信号特性15．已知RTU中每个遥测量的工作区一次只能保存10个数据，事故追忆要求保留事故前的3个数据，事故后的4个数据，每个遥测量占2个字节。
