标准操作规程气流粉碎机标准操作规程职责起草/修订QA 审核审核批准生效有效期至分发部门编号：版本号：01姓名页码：1/7签名日期《超音速气流粉碎机组使用说明》无通过安装在粉碎室周围的超音速喷嘴，利用压缩空气的压力能，在粉碎室内形成高速气流轨 迹。
这种超音速喷射气流，使粉料受到撞击、剪切、压缩等力的作用，粉体相互产生激烈摩 擦。
当外应力大于粒子本身的内应力时，就能达到粉碎的目的。
在粉碎室内还由于离心力的 作用，能达到粉体分级的作用，使超微粒子被分离出来。
较粗的粒子在离心力作用下，继续 在粉碎室内作高速圆周运动，并被继续粉碎，直至粒径小至被分级的程度。
具体参考设备使 用说明书。
设备需两人同时操作，禁止单人操作。
6.2.1 安装前先擦拭零部件：加料器、下料口、主料桶、副料桶、旋风收料器、塑料软管以及设备表面。
6.2.2 将压缩空气管与粉碎机进气口阀门连接，接口密切，防止漏气。
6.2.3 进料部件的安装步骤6.2.3.1 将加料器的控制线与控制仪连接，放置于粉碎机加料平台处，并连接电源。
6.2.3.2 将加料器漏斗装至指定位置，调节好高度后用扳手扭紧螺丝。
规定超音速气流粉碎机操作人员和管理人员，按照标准操作规程进行生产、清洁以及维护等 操作。
确保生产质量和设备安全；防止交叉污染；减少设备故障、延长设备生命周期。
合用于超音速气流粉碎机的使用、清洁和维护保养等操作。
部门/人员 对此规程实施监督、管理。
应遵照培训内容，严格执行本程序的操作要求。
检修设备的一切故障。
确认验收设备检修状况。
设备管理人员设备操作人员设备检修人员设备验收人员 职 责标准操作规程气流粉碎机标准操作规程页码： 2/7版本号： 016.2.3.3 旋紧小加料斗，插入加料喷嘴并调节先后位置(普通越接近进料口，负压越大。
但过近了，空间太小，会妨碍物料的吸入，容易造成阻塞) ,旋紧加料喷嘴的固定螺母，连接喷嘴进气软 管。
6.2.4 粉碎室的安装步骤6.2.4.1 按照螺丝孔放好下盖并用螺丝锁紧，插入进气软管。
气流粉碎机工作原理
气流粉碎机是一种常用的粉碎设备，它通过高速气流和物料的碰撞摩擦来实现粉碎效果。
下面我们将详细介绍气流粉碎机的工作原理。
首先，气流粉碎机由进料系统、粉碎系统、分级系统和风力输送系统组成。
当物料进入气流粉碎机后，首先经过进料系统将物料送入到粉碎室内。
在粉碎室内，物料受到高速气流的作用，同时与高速旋转的粉碎刀盘相互作用，使物料受到强烈的冲击和剪切力，从而实现粉碎的目的。
其次，粉碎后的物料通过风力输送系统将粉碎后的物料送入分级系统进行分级处理。
在分级系统中，通过气流的作用，将粉碎后的物料按照粒度大小进行分级，达到不同颗粒大小的物料分离和收集的目的。
这样可以满足不同颗粒大小物料的需求。
最后，通过风力输送系统将分级后的物料送出粉碎机，完成整个粉碎过程。
整个工作过程中，气流粉碎机通过高速气流和物料的碰撞摩擦，实现了对物料的快速粉碎和分级处理，达到了高效、节能的粉碎效果。
总的来说，气流粉碎机通过高速气流和物料的碰撞摩擦来实现粉碎效果，具有粉碎效率高、粉碎粒度可调、能耗低等优点，适用于对物料粉碎和分级处理的工业生产中。
希望通过本文的介绍，能够更好地理解气流粉碎机的工作原理，为相关行业的生产提供参考和帮助。
气流式粉碎机的原理介绍气流式粉碎机，又称喷气式粉碎机或超细粉碎机，是一种利用高速喷气流对物料进行粉碎的装置。
它通过喷气流的高速冲击和剪切作用，使物料在粉碎腔内瞬间被粉碎成微细的颗粒。
下面将对气流式粉碎机的原理进行详细介绍。
首先，气流产生装置通过压缩空气产生高速喷气流。
压缩空气经过喷嘴进入粉碎腔，形成高速细小的气流。
为了保证喷气流的高速稳定，通常需要使用高压气体，常见的气体有纯气、氮气等。
喷气流的速度和方向均可调节，以满足不同物料的粉碎需求。
其次，物料通过物料进料装置连续地送入粉碎腔。
在进入粉碎腔之前，物料需要经过预处理，如除尘、烘干等。
物料的进料速度和量可根据需要进行调节，以保证粉碎效果。
接下来，粉碎腔的设计是气流式粉碎机的关键部分。
粉碎腔内的喷气流与物料形成高速碰撞，使物料瞬间被击碎。
喷气流的速度和压力决定了粉碎效果的好坏。
在粉碎腔内，物料受到多次冲击和剪切，不断碰撞撞击，并与气流的高速流动相互作用。
这种高速碰撞和剪切作用使物料被粉碎成微细颗粒。
同时，粉碎腔内的温度也是一个重要的参数，过高的温度容易引起粉尘爆炸，因此需要进行相应的控制。
最后，粉碎后的产品通过分离装置进行分离和收集。
分离装置一般采用离心式分离器或旋风分离器，将粉碎后的物料和气流进行分离。
粉碎物料通过分离装置的底部出口从设备中排出，气流则通过顶部出口排出。
为了保证产品的质量，分离装置需要具备一定的精度和可调节性。
总结起来，气流式粉碎机利用高速喷气流对物料进行粉碎。
喷气流的高速冲击和剪切作用使物料在粉碎腔内瞬间被粉碎成微细颗粒。
粉碎腔的设计、喷气流的速度和压力以及分离装置的分离效果对粉碎效果和产品质量有重要影响。
该设备广泛应用于粉体行业，如化工、制药、食品等领域，对于制造超细粉体有着重要的作用。
气流磨--超细磨粉机据有关资料显示，气流粉碎机，与其它粉碎机不同，它是在高速气流作用下，物料通过本身颗粒之间的撞击，气流对物料冲击剪切作用以及物料与其它部件的冲击、摩擦、剪切而使物料粉碎。
气流粉碎机是利用物料在高速气流的作用下，获得巨大的动能，在粉碎室中造成物料颗粒之间的高速碰撞、剧烈摩擦，同时高速气流对物料产生剪切作用，从而达到粉碎物料的目的，它能将原料加工成极细的粉末(<10μm)。
该技术的应用几乎遍及所有的精细加工行业，如化工、塑料、矿业、金属材料等，在许多特定的粉体领域占有特殊的地位。
气流磨又称气流粉碎机，是化工、非金属矿等物料超细粉碎的一种重要设备。
与其他磨粉机不同，气流磨是在高速气流或过热蒸汽的能量作用下，物料通过本身颗粒之间的撞击、气流对物料的冲击剪切作用以及物料与其他部件的冲击、摩擦、剪切而使物料粉碎。
气流磨动作原理是：将干燥无油的压缩空气通过拉瓦尔喷管加速成超音速气流，喷出的射流带动物料作高速运动，使物料碰撞、摩擦而粉碎。
被粉碎的物料随气流到达分级区，达到要求的物料，最终被收集器收集，没有达到要求的物料，再返回粉碎室继续粉碎，直至达到所需细度并被捕集为止。
据了解，气流粉碎可在无菌状态下操作;生产过程连续，生产能力大，自控、自动化程度高。
但是，机械冲击式粉碎机、振动磨、搅拌磨等粉碎设备的生产周期往往较长，从而使生产效率低;物料粉碎时会产生大量的热，致使热敏性物料变质;而且设备的磨损会污染产品。
因此这些机械式粉碎机已不能完全满足人们对超细粉体物料越来越高的要求，气流粉碎设备在生产超细粉体方面有取代机械式粉碎机的趋势。
为了满足信息技术、生物技术和新材料技术发展对粉体产品的粒度、纯度和粒度分布提出的更高要求，超细气流粉碎技术研究应该在现有的基础上，完善、优化超细气流粉碎设备，开发新型设备，并重视粉碎、分级系统的匹配设计。
值得一提的是，气流磨虽然在对细度要求较高的超细粉生产中有着成品颗粒细的优势，但其能量利用率极低，单位产量小等缺点也很明显，并且越来越成为限制其发展的一大障碍。

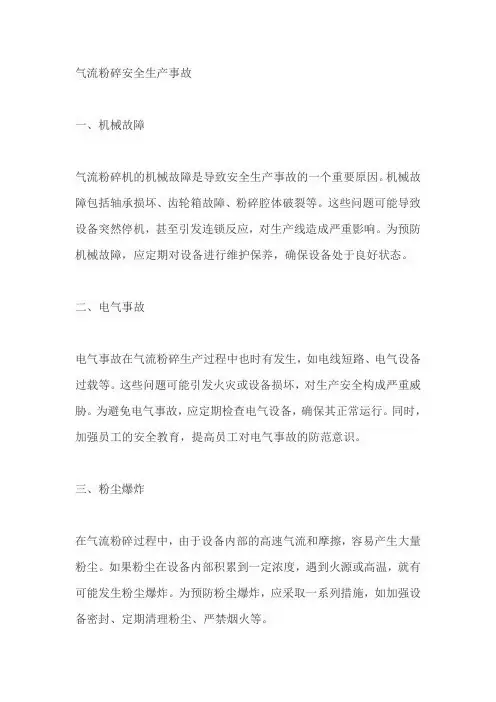

气流粉碎安全生产事故一、机械故障气流粉碎机的机械故障是导致安全生产事故的一个重要原因。
机械故障包括轴承损坏、齿轮箱故障、粉碎腔体破裂等。
这些问题可能导致设备突然停机，甚至引发连锁反应，对生产线造成严重影响。
为预防机械故障，应定期对设备进行维护保养，确保设备处于良好状态。
二、电气事故电气事故在气流粉碎生产过程中也时有发生，如电线短路、电气设备过载等。
这些问题可能引发火灾或设备损坏，对生产安全构成严重威胁。
为避免电气事故，应定期检查电气设备，确保其正常运行。
同时，加强员工的安全教育，提高员工对电气事故的防范意识。
三、粉尘爆炸在气流粉碎过程中，由于设备内部的高速气流和摩擦，容易产生大量粉尘。
如果粉尘在设备内部积累到一定浓度，遇到火源或高温，就有可能发生粉尘爆炸。
为预防粉尘爆炸，应采取一系列措施，如加强设备密封、定期清理粉尘、严禁烟火等。
四、噪声危害气流粉碎机在运行过程中会产生高强度的噪声，长期暴露于这种环境下可能对员工的听力造成损伤。
为减少噪声危害，应采取降噪措施，如安装消音器、加强设备隔音等。
同时，定期为员工进行听力检查，及时发现和处理听力损伤问题。
五、安全培训不足部分员工对气流粉碎机的安全操作规程不熟悉，可能导致误操作或应对突发情况不当，引发安全事故。
为解决这一问题，企业应加强员工的安全培训，提高员工的安全意识和操作技能。
同时，建立完善的安全管理制度，确保员工在实际工作中能够遵守相关规定。
六、防护措施不完善为了保障员工的人身安全和健康，必须采取一系列的防护措施。
然而，有些企业在这方面做得并不到位，比如缺乏安全防护装置、未配备个人防护用品等。
这会增加员工在工作中受伤的风险。
为了改善这一状况，企业应完善防护措施，确保员工在工作中得到充分的保护。
同时，监督员工正确使用个人防护用品，提高员工的安全意识。
流化床式气流粉碎机流化床式气流粉碎机是一种常用于粉碎各种物料的设备，特别适用于粉碎细粒度的物料。
它采用了流化床技术，通过将气流经过粉碎室，将物料悬浮在气流中进行粉碎，实现了高效的粉碎效果。
下面将详细介绍流化床式气流粉碎机的工作原理、结构特点以及应用前景。
一、工作原理流化床式气流粉碎机采用气流粉碎的原理，即通过将气流从底部经过狭缝进入粉碎室，使物料被悬浮在气流中，然后经过与高速旋转的粉碎器撞击、摩擦和剪切等作用，实现物料的粉碎。
同时，利用气流的携带能力，将粉碎后的物料和气流一起送至分离器，通过气流的排出和分离器的作用，分离出细粉和粗粉两部分，达到所需的粒度要求。
二、结构特点1.粉碎室：流化床式气流粉碎机的粉碎室由进料装置、喷射装置、旋转刀盘和排料装置组成。
进料装置将物料导入粉碎室，喷射装置将气流导入粉碎室，旋转刀盘用来粉碎物料，排料装置将粉碎后的物料和气流分离并排出。
2.分离器：分离器通常采用旋风分离器，通过离心力的作用，将粉碎后的物料和气流进行分离。
细粉在离心力的作用下沉降到底部，并通过排料装置排出，而粗粉则被气流带走，经过循环利用或进一步处理。
3.控制系统：流化床式气流粉碎机的控制系统主要包括气流控制系统和粉碎控制系统。
气流控制系统用于控制气流的流量、速度和温度等参数，以满足不同物料的需要。
粉碎控制系统用于控制粉碎的程度，调整刀盘的转速和喷射装置的气流压力等。
三、应用前景1.粉体冶金工业：流化床式气流粉碎机可用于粉碎金属粉末、合金粉末等，并广泛应用于粉体冶金工业中的冶金矿石破碎、焙烧和制备金属粉末等工艺。
2.化学工业：流化床式气流粉碎机可用于粉碎化学品、石英、氧化铁、氧化锌等物料，并可应用于化工行业中的颜料、涂料、涂料、染料等制造过程。
3.环保工程：流化床式气流粉碎机可用于粉碎废弃物料、废旧物料等，并可应用于环境保护领域中的垃圾处理、固废处理等工艺。
4.食品工业：流化床式气流粉碎机可用于对食品原料进行粉碎，并广泛应用于食品工业中的食品加工和食品制造过程。
流化床气流磨气流粉碎机设备工艺原理流化床气流磨气流粉碎机也称气力磨，是一种新型气流粉碎设备。
其粉碎方法利用气流对物料进行冲击磨损，粉碎速率快、效率高，对热敏性和易物质反应性较高的物料具有较好的粉碎效果。
本文将从设备结构、工艺原理、操作方法及应用范围等方面介绍流化床气流磨气流粉碎机的相关知识。
设备结构流化床气流磨气流粉碎机主要由进料装置、磨粉室、出料装置、气体分配系统、气力循环系统、热风循环系统、控制系统等部分组成。
具体结构如下：进料装置进料装置包括进料口、进料管及进料调节阀等，负责将待处理的物料送入磨粉室。
磨粉室磨粉室是流化床气流磨气流粉碎机的主要工作区域，包括磨盘、磨轮、磨盘盖、风道等部分。
磨盘和磨轮由高速电机带动旋转，使物料受到强烈的气流作用，达到快速粉碎的目的。
出料装置出料装置由出料口、出料管及出料调节阀组成，负责将被粉碎的物料从磨粉室中排出。
气体分配系统气体分配系统包括送风装置、排风装置、气流控制装置等，负责调节磨粉室内的空气流量及压力等参数，保证设备运行的稳定性。
气力循环系统气力循环系统由排风装置、分集器、循环管道等构成，主要功能是将磨粉室内的粉尘气体收集，通过分离和回收处理，实现资源的循环利用。
热风循环系统热风循环系统包括热风装置、预热器、加热器、热媒循环系统和温控系统，主要功能是通过对热风的加热控制，提高设备的运行效率。
控制系统控制系统负责对设备整个系统进行综合控制，包括设备的启动、停机、调整、报警等等。
以上是流化床气流磨气流粉碎机的主要设备结构，总体上来说，设备结构紧凑，操作简便，粉碎效率高。
工艺原理流化床气流磨气流粉碎机的工艺原理主要是利用气流对物料进行粉碎，涉及到气流运行状态、物料性质等多方面因素。
具体原理如下：气流运行状态流化床气流磨气流粉碎机中的气流被分为三种状态：拖曳状态、摩擦状态和碰撞状态。
在进料过程中，物料被气流拖曳进入磨粉室，进而被气流带起形成循环流，最终达到快速粉碎的效果。
⽓流粉碎机结构与⼯作原理
⼀、结构与⼯作原理
1、结构
循环管式⽓流粉碎机也称为跑道式⽓流粉碎机。
该机由进料⼝、加料喷射器、混合室、⽂丘⾥管、粉碎腔、⼀次、⼆次分级腔、上升管、回料通道及出料⼝组成。
2、⼯作原理
压⼒⽓流通过加料喷射器产⽣的射流，使粉碎原料由进料⼝被吸⼊混合室，并经过⽂丘⾥管射⼊O型环道下端的粉碎腔，在粉碎腔的外围有⼀系列喷嘴，喷嘴射流的流速很⾼，但各层断⾯射流的流速不相等，颗粒随各层射流运动，因⽽颗粒之间的流速也不等，从⽽互相产⽣研磨和碰撞作⽤⽽粉碎。
射流可分为外层、中层、内层。
外层射流的路程最长，在该处颗粒产⽣碰撞和研磨的作⽤最强。
由喷嘴射⼊的射流，也⾸先作⽤于外层颗粒，使其粉碎，粉碎的微粉随⽓流经上升管导⼊⼀级粉碎腔，粗粒⼦由于有较⼤离⼼⼒，经下降管（回料通道）返回粉碎腔循环粉碎，细粒⼦随⽓流进⼊⼆级粉碎腔，质量很⼩的微粉从分级旋流中分出，由中⼼出⼝进⼊捕集系统⽽排除。
流化床气流粉碎机原理
流化床气流粉碎机也称为流化床气流磨，是一种能够将物料粉碎
到极度微小的尺寸的设备，广泛应用于矿山、冶金、化工等行业。
它
的原理是将固体物料送到气流中，并将气动力与固体颗粒的重力作用
相结合，通过高速旋转的刀片将物料分散成极细小的颗粒，从而达到
高效的粉碎效果。
首先，流化床气流粉碎机的物料进入设备时，中心喷嘴会不断喷
出气流，这种气流又称为运载气体，是将固体颗粒运送到床层中的主
要载体。
气流穿过床层时，物料颗粒被悬浮在气流中，并通过惯性和
沉降作用，富含质量和尺寸均匀的颗粒渐渐向下堆积，形成稳定的床层。
其次，在床层形成后，流化床气流粉碎机的转子开始工作。
转子
由多个齿形刀片分布的转子叶轮组成，位于床层顶部通过电机驱动旋转。
当转子叶片旋转时，会形成气流旋转，气流速度变得更快，产生
的离心力将床层内的物料颗粒向外甩出，然后受到气流的捕捉，将物
料颗粒抛回床层中，形成高速的碰撞和摩擦，可以让物料颗粒进行高
效的粉碎。
最后，经过转子碾磨后的物料颗粒会被送入集尘器中进行过滤和
收集。
在集尘器中，气体中的颗粒透过布袋、电洁器等装置被捕捉到，再从底部排出。
同时，因为床层中有气流不断穿过，所以床层内的物
料颗粒始终处于同步的状态，不会附着彼此，对设备进行清理和维修
也比较方便。
总之，流化床气流粉碎机的工作原理依托于气流运载、颗粒沉降
和高速旋转等机理。
它具有粉碎效果好、能耗低、处理量大等优点，
广泛应用于化工、矿山、建材等行业。
闭环气流磨气流粉碎机设备工艺原理前言气流粉碎技术作为一种高效的粉碎工艺，由于其微粒化程度高、均匀度好、操作简单、环保性能好等优点在化工、制药、食品、冶金等领域得到了广泛应用。
本文将深入探讨闭环气流磨气流粉碎机的设备工艺原理。
闭环气流磨气流粉碎机设备概述闭环气流磨气流粉碎机是一种通过高速、高频气流将物料进行微粒化的设备。
通过将物料送入气流中进行高速撞击、剪切，使其得到细化和塑形，从而达到微米和纳米级粉碎的目的。
与传统粉碎方法相比，气流粉碎技术具有以下几个优点： 1. 适用于各种难题物料的粉碎，可取代化学方法的研磨； 2. 进行精细粉碎后，所得粉末具有均匀度好、粒径分布小等特点； 3. 粉碎过程中无积聚、不会产生静电及粘性现象；4. 可避免传统磨损的产生，因此对物料的质量不会造成影响。
闭环气流磨气流粉碎机设备工作原理闭环气流磨气流粉碎机工作原理是通过高速、高频气流将物料进行微粒化，将物料送入气流中进行高速撞击、剪切，在高速气流的作用下，物料中的粉粒受到强力冲击和磨削，不断碎裂，最终达到细化的目的。
整个过程分为物料投入、气流旋转和气体分离三个过程。
物料投入物料通过振动给料机输送到闭环气流磨气流粉碎机内，物料经由喂料系统进入旋风仓。
投料量和物料的粒度对整个粉碎过程都有重要的影响。
气流旋转气流旋转是闭环气流磨气流粉碎机的关键之一。
旋风仓中的高速旋转气流通过喷嘴将气流喷射到物料中，高速气流将物料剪切、碰撞，从而将物料粉碎和细化。
气体分离粉碎后的物料会随着气流到达分离器，通过惯性离心力和引导雾气的管道和活门等构成的分离装置，分离出优秀的细粉末和未被粉碎的大粒子物料。
分离出的物料会经过滤袋回收，而未被粉碎的物料则会被重新送回到旋风仓再次进行粉碎。
闭环气流磨气流粉碎机的工艺参数气流粉碎技术具有高速、高效、高精度、节能环保等特点，关于闭环气流磨气流粉碎机的工艺参数如下： 1. 压缩空气流量：2～4m³/min；2. 气固比（输入的管道中气体和杂质粉末的体积比）：500～1000；3. 本体电流：60～150A；4. 粉碎物处理能力：1～20kg/h；5. 分离粉末集尘效率：99.9%以上； 6. 粉碎粒度：1～10μm。
流化床气流粉碎机与扁平式气流粉碎机的区别流化床气流粉碎机，又称流化床对撞式气流粉碎机，因物料在腔体内粉碎过程呈流化状态，故此得名；圆盘式气流粉碎机，又称超音速气流粉碎机，或扁平式气流粉碎机。
流化床气流粉碎机与圆盘式气流粉碎机的区别主要为一下几点：1：粉碎的方式不同流化床气流粉碎机：是物料在高压气流的带动下在4个或3个喷嘴连线交汇处通过物料自身碰撞而实现粉碎，因不与其它物料碰撞，故不存在物料污染等现象。
同时对于硬度偏高的物料同样粉碎效果较好，不影响设备寿命。
圆盘式气流粉碎机：是物料通过气流直接撞击在粉碎室的内壁上碰撞实现粉碎，故此粉碎过程对于粉碎腔体内壁的内衬存在磨损现象，物料存在被污染的可能，同时内衬需要定期更换，备件费用较高。
2、碰嘴布置的方式不同流化床气流粉碎机：喷嘴垂直于粉碎腔体，而圆盘式气流粉碎机：粉碎喷嘴切线于粉碎室。
3、控制粒度的方式不同，流化床气流粉碎机：通过调节分级轮高速旋转速度控制粒度，粒度精度控制较好；而圆盘式气流粉碎机仅通过调节加料速度来调节，粒径不易控制。
4、系统风压不同，流化床气流粉碎整个粉碎过程为负压过程，系统后面的引风机需要高压型，整个粉碎过程无粉尘泄露，不污染生产环境；而圆盘式气流粉碎机为正压型，对引风机要求不高，甚至可以不用引风机和除尘器，粉碎过程易造成粉尘泄露，生产环境极易被污染。
5、控制柜做法不同，成本不同因流化床气流粉碎机：通过调节分级轮高速旋转控制粒度，所以其需要变频器来控制，所以成本相对很高，而圆盘式气流粉碎机，对控制要求不高，只是对系统中其他如卸料阀或除尘器控制，相对成本也很低。
6、成品粒度分布状态不同，相对于扁平式气流粉碎机而言，流化床式气流粉碎机的粉碎粒径分布范围更窄，粒径的均匀性更好。
气流粉碎机原理、特点及工业应用
气流粉碎机主要适用于的粉碎机理决定了其适用范围广、成品细度高等特点，典型的物料有：超硬的金刚石、碳化硅、金属粉末等，高纯要求的：陶瓷色料、医药、生化等，低温要求的：医药、PVC。
通过将气源部份的普通空气变更为氮气、二氧化碳气等惰性气体，可使本机成为惰性气体保护设备，适用于易燃易爆、易氧化等物料的粉碎分级加工。
工作原理
气流粉碎机与旋风分离器、除尘器、引风机组成一整套粉碎系统。
压缩空气经过滤干燥后，通过拉瓦尔喷嘴高速喷射入粉碎腔，在多股高压气流的交汇点处物料被反复碰撞、磨擦、剪切而粉碎，粉碎后的物料在风机抽力作用下随上升气流运动至分级区，在高速旋转的分级涡轮产生的强大离心力作用下，使粗细物料分离，符合粒度要求的细颗粒通过分级轮进入旋风分离器和除尘器收集，粗颗粒下降至粉碎区继续粉碎。
特点
●内含立式分级装置，产品粒度D97：8－150微米之间可调，粒形好，粒度分布窄。
●可与多级分级机串联使用，一次生产多个粒度段的产品。
●设备拆装清洗方便，内壁光滑无死角。
●整套系统密闭粉碎，粉尘少，噪音低，生产过程清洁环保。
●控制系统采用程序控制，操作简便。
应用
广泛应用于化工、矿物、冶金、磨料、陶瓷、耐火材料、医药、农药、食品、保健品、新材料等行业。
气流式粉碎机的原理介绍进料系统：物料通过进料装置进入气流式粉碎机。
进料设计一般采用斗式进料器或螺旋进料器。
物料进入机器后，经过初始破碎和粉碎，进入气流系统。
气流系统：气流系统是气流式粉碎机的核心部分。
它由主风机、气流输送管道和气旋分离器组成。
主风机通过引风机将空气吸入气流系统，并产生高速旋转的气流。
旋转的气流将物料带入磨削系统进行碰撞和磨碎。
磨削系统：磨削系统由磨削室、研磨轮和分级系统组成。
气流将物料带入磨削室，在高速旋转的研磨轮的作用下，物料与研磨轮发生碰撞和磨擦。
物料在研磨轮的作用下被破碎成细小的颗粒。
研磨轮的数量和形状决定了物料的破碎效果和粒度分布。
分级系统：破碎后的物料由气流带入分级系统。
分级系统通过调节气流速度和分级装置的角度来控制物料的粒度。
较大的颗粒在气流的作用下向下运动，较小的颗粒则随气流向上运动，经过分级装置的分离，实现物料的分级和粒度控制。
排料系统：分级后的物料由排料装置排出气流式粉碎机。
排料装置一般采用螺旋输送器或气力输送装置。
物料通过排料装置排出机器后，可以进行包装、存储或进一步加工。
控制系统：气流式粉碎机的运行过程需要通过控制系统进行控制。
控制系统可以根据需要调节气流速度、研磨轮的速度以及分级装置的角度等参数，以达到所需的破碎效果和粒度分布。
总的来说，气流式粉碎机利用高速旋转的气流将物料进行碰撞和磨碎，通过分级装置控制物料的粒度，是一种能够粉碎各种颗粒物料并且具有较好粒度控制能力的设备。
它广泛应用于化工、农药、食品、医药等行业中的粉碎工艺。
面对技术发展快速的今天，为了快速成为可以走在前面的技术，气流式超细粉碎机技术是20世纪末发展起来的一项高新的加工技术，气流式超细粉碎机打破了粉碎行业的瓶颈，使粉碎行业上升了一个新的台阶。
所谓气流式超细粉碎机，是指通过机械力量或者流体动力的方法将大的颗粒物料粉碎到300目以上的技术，也叫细胞破壁技术。
（气流式超细粉碎机—图例）【QLMB系列气流式超细粉碎机原理】气流式超细粉碎机是利用粉碎刀片高速旋转撞击并由空气气流旋风分离的形式来实现干性物料超细粉碎的设备。
它由投料口、集料罐、粉碎室、高速电机等组成。
物料由投料口进入粉碎室，被高速旋转的刀片（23000r/min）撞击粉碎，刀片的高速旋转也引起了空气气流的流动，从而把粉碎后的物料带到粉碎罐中，气流经滤袋排出，完成粉碎。
（气流式超细粉碎机—图例）【QLMB系列气流粉碎机特点】1.适于干性、脆性物料的超细粉碎，很容易获得数微米的料子2.由于主要靠粉体间自磨粉碎，产品不易污染，纯度高3.没有运转部件，除内衬正常磨损外，其他零部件一般不会损坏4.密闭无粉尘飞扬，环保5.噪声低，无振动，拆洗方便6.能实现大处理量连续生产，自动化程度高7.可以根据不同性质的物料，选择相应的内衬材料（主要在粉碎室四周及进、出料管部分），从而解决硬物料（莫氏硬度不大于9）和粘壁性物料在粉碎中所带来的问题气流式超细粉碎机是一种利用高速气流来实现干式物料超细粉碎的设备，它由气流粉碎机、旋风收集器、除尘器、引风机、电控柜等组成。
其特点是回收率高，并由于用压缩空气一吹，机内就干净，特别适用于频繁更换粉体品种的实验室，用于粉粹高硬度。
【QLMB系列气流粉碎机参数】型号QLMB—1.7QLMB—3QLMB—6QLMB—10QLMB—15QLMB—20QLMB—30QLMB—40空气压力（Kgf/cm2）6.5—12用气量（m3/min） 1.7 3.0 6.010.015.020.03041.4需要动力（KW/hr）1137457990132210270处理量（Kg/hr）0.5—202.0—5010—10020—20050—300100—500300—800600—1200（气流式超细粉碎机—参数图例，仅供参考）【QLMB系列气流粉碎机应用范围】气流式超微机可广泛用于中药、西药、农药、生物、化妆品、食品、饲料、化工、陶瓷等多行业干性物料的超细粉碎求。
