《数字万用表的使用》PPT课件

完
使用万用表注意事项
1． 注意正确选择量程及红表笔插孔。对 未知量进行测量时，应首先把量程调到 最 大，然后从大向小调，直到合适为此。 若显示“1”，表示过载，应加大量程。 2． 不测量时，应随手关断电源。 3． 改变量程时，表笔应与被测点断开。 4． 测量电流时，切忌过载。 5． 不允许用电阻档和电流档测电压。
万用表的使用
1、输入端插孔：万用表有四个输入端插孔 （1）黑表笔总是插“COM”插孔； （2）测量电压、电阻、二极管及通断检测时，红表笔插“V/Ω” 插孔； （3）测量200mA以下交直流电流时，红表笔插“mA”插孔； （4）测量200mA以上交直流电流时，红表笔插“A”插孔。 2、功能和量程选择开关： 交、直流电压档的量程一般为200mV、2V、20V、200V、1000V， 共5档。交、直流电流档的量程为200μA、2mA、20mA、200mA、 10A，共5档。电阻挡的量程为200Ω、2kΩ、20kΩ、200kΩ、2ＭΩ、 20ＭΩ、 ，共7档，其中 档用于判断电路的通、断，当电阻小于 一定值（一般是100Ω左右）时会发出蜂鸣声。 3、β插座：测量三极管的β值，注意区别管型是NPN还是PNP。
万用表的使用方法
讲解人：崔昊
万用表介绍
万用表种类很多，外形各异，但基本结 构和使用方法是相同的。常用万用表分 数字万用表和指针式万用表。 万用表面板上王要有表头和选择开关。 还有欧姆档调零旋钮和表笔插孔。
一、数字万用表的功能
数字万用表一般具有电阻测量、电压 测量、电流测量、通断声响检测、二极 管正向导通电压测量、三极管放大倍数 及性能测量等。有些数字万用表则增加 了电容容量测量、频率测量、温度测量、 数据保持等功能。

，直至屏幕上显示PoFF。
注意：当禁用自动关机功能时，屏幕上还会显示LoFF，背光灯自动关闭功能也被禁用。
背光灯自动关闭
背光灯将在万用表处于非活动状态2分钟之后自动关闭。
如需要禁用背光灯自动关闭功能，则在万用表开机时按住 ，直至屏幕上显示LoFF。
精品

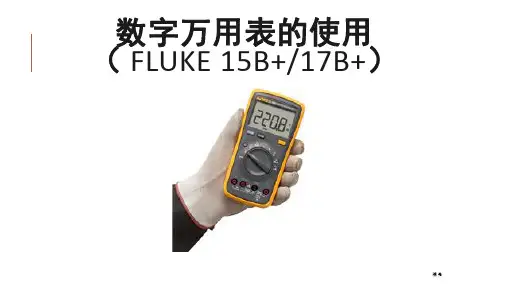

二、仪器概述(FLUCK 15B+/17B+)
精品
四、万用表使用技巧
用万用表测量分辨零线火线
将万用表量程开关拨至交流电压档，将黑表笔线绕在左手里2-3圈，当然越多越好，
注意了：此时黑表笔金属针千万不要碰到手，以防电击。然后就可以测试了，右手拿
二、仪器概述(FLUCK 15B+/17B+)
测量电容
为避免对万用表造成损坏，请在测量电容之前断开电路的电源并将所有的高压电容器放电。
用万用表测量电容时的注意事项 1.测量之前应把电容器两引脚短路，进行放电，否则可能观察不到读数的变化过程。 2.在测量过程中两手不得碰触电容电极，以免仪表跳数。 1. 将旋转开关转至 。 2. 将红色测试导线连接至 端子，黑色测试导线连接至COM 端子。 3. 将探针接触电容器引脚。 4. 读数稳定后（最多 18 秒后），读取显示屏所显示的电容值。
测量交流电压和直流电压
要测量交流电和直流电电压： 1. 将旋转开关转至 、 或 选择交流电或直流电。 2. 按 可以在 mVac 和 mVdc 电压测量之间进行切换。
精品
二、仪器概述(FLUCK 15B+/17B+)
3. 将红色测试导线连接至 端子，黑色测试导线连接至 COM 端子。 4. 用探头接触电路上的正确测试点以测量其电压，如图1中所示。 5. 读取显示屏上测出的电压。

存储与运Βιβλιοθήκη 存放干燥处将万用表存放在干燥的地 方，以避免受潮和损坏。
避免强烈震动
在运输过程中，应避免强 烈震动和碰撞，以免损坏 万用表内部结构。
使用原包装盒
建议将万用表放入原包装 盒中，以保护其免受损坏。
06 万用表使用常见问题解答
如何解决测量误差？
校准万用表
定期校准万用表，确保测量准 确性。
避免干扰
信号。
温度的测量
总结词
万用表可以用来测量物体的温度。
详细描述
在测量温度时，需要将万用表的温度传感器 放置在被测物体表面，选择适当的温度量程， 然后等待一段时间使温度稳定后进行读数。 需要注意的是，万用表的温度测量范围有限， 只能测量一定范围内的温度。
04 万用表的高级应用
数据记录与处理
数据记录
万用表的种类与选择
总结词
根据测量功能和用途，万用表可分为多种类型。选择合适的万用表需要考虑测量需求、精度、量程等因素。
详细描述
根据不同的分类标准，万用表有多种类型。按测量功能可分为电流表、电压表、电阻表等；按用途可分为工业用 万用表、实验室用万用表、便携式万用表等。在选择万用表时，需要根据实际测量需求，考虑精度、量程、稳定 性等关键因素。对于专业应用，建议选择高精度、宽量程、稳定性好的万用表。
万用表的使用方法
目录
Contents
• 万用表简介 • 万用表的使用基础 • 万用表的测量功能 • 万用表的高级应用 • 万用表的维护与保养 • 万用表使用常见问题解答
01 万用表简介
万用表的定义
总结词
万用表是一种多功能电子测量仪器，可以测量电流、电压、电阻等多种电学参 数。
详细描述
万用表是一种便携式、多功能的电子测量仪器，它能够测量电流、电压、电阻 等多种电学参数，是电子工程师、维修人员和电气技术人员必备的测量工具。

操作前注意事项
（1）将ON-OFF开关置于ON位置，检查9V电池，如果电池电压不足， 或“BAT”将显示在显示器上，这时，则应更换电池;如果没有出现则按以下步 骤进行； （2）测试前，功能开关应放置于所需量程上，同时要注意指针的位置，如下图 所示；
（3）同时要特别注意的是，测量过程中，若需要换挡或换插针位置时，必须将 两支表笔从测量物体上移开，再进行换挡和换插针位置。
若使用10A档进行测量，则黑表 笔不变，仍插在COM孔上，而把红表 笔拔出插到10A孔上，如左图方框所 示。
电流档的使用与注意事项
电流测量注意事项
(1)如果使用前不知道被测电流范围，将功能开关置于最大量程并逐 渐降低量程(不能在测量中改变量程)。
(2)如果显示器只显示“1”，表示过量程，功能开关应置于更高量程。 (3) 表笔插孔上表示最大输入电流为10A，测量过大的电流将会烧坏 保险丝。
目录
一、 操作前注意事项 二、电压档的使用与注意事项 三、电流档的使用与注意事项 四、电阻档的使用与注意事项
电阻档的使用与注意事项
将万用表指针打到如左图方 框所示电阻档，黑表笔插于COM孔， 红表笔插于V孔，再对被测电阻阻 值进行测量。
电阻档的使用与注意事项
电阻测量注意事项
(1)如果被测电阻值超出所选择量程的最大值，将显示过量程“1”，应 选择更高的量程，对于大于1 MΩ或更高的电阻，要几秒钟后读数才能稳定， 对于高阻值读数这是正常的。
目录
一、 操作前注意事项 二、电压档的使用与注意事项 三、电流档的使用与注意事项 四、电阻档的使用与注意事项
电压档的使用与注意事项
测电压时，必须把黑表笔插于COM 孔，红表笔插于V孔，如右图红色框所 示；
若测直流电压，则将指针打到如 右图所示直流档位

选择hFE挡，将被测三极管脚分别插入相应的三级管测试插座的E、 B、C内，指针偏转所示数值约为三极管的直流放大倍数。
N型管插NPN型管座， P型管插PNP型管座。
N
P N P
N P
三极管 测试插座
2500V 5A
三极管反向截止电流Iceo、Icbo测量
Iceo：集电极与发射极间反向截止电流(基极开路)。 Icbo：集电极与基极间反向截向电流(发射极开路)。
转动开关R×1K挡，两表笔短路，调节零欧姆电位器，使指针回零(此 时满度电流值约90μA)。
分开表笔，将被测三极管按图示放入插座，指针指示的刻度乘以12即约 为三极管反向截止电流值。
当 Iceo>90μA时，可用R×100挡测量(此时满度电流值约为900μA)。
ebc
ebc
e
c
b
Iceo测量
e
c
b
Icbo测量
正确选择测量挡位
☆ 测电压时应将转换开关放在相应的电压挡；测电流时应放 相应的电流挡等
☆ 选择电流或电压量程时，最好使指针处在标度尺三分之二 以上位置；选电阻量程时，最好使指针处在标度尺的中间位置
☆ 测量时，不确定被测数值范围时，应先将转换开关转至 对应的最大量程，然后根据指针的偏转程度逐步减小至合适 的量程。
（3）同时要特别注意的是，测量过程中，若需要换挡或换插针位置时，必须将 两支表笔从测量物体上移开，再进行换挡和换插针位置。
目录
一、 操作前注意事项 二、电压档的使用与注意事项 三、电容档的使用与注意事项 四、电流档的使用与注意事项 五、 二极管档的使用与注意事项 六、电阻档的使用与注意事项 七、hFE档的使用与注意事项
测大电流时，不能在测量的同时换挡。如需换挡应 先断开表笔，换挡后再测量，否则会使万用表毁坏。
