起爆器材及起爆方法

武汉理工大学
第三章 起爆器材与起爆方法
主要内容 ：
3.1 基本概念 3.2 火雷管起爆法 3.3 导 电力起爆法
11.07.2020
第三章 起爆器材与起爆方法
2
第一节 基本概念
起爆能 （initiation power）
炸药虽然属于不稳定的化学体系，但只有在一定的外界能量的作 用下才能起爆，这种外界能量叫做起爆能 。
② 电爆网路同网起爆应使用同厂、同批、同规格产品，电雷管的电阻差值不得大于产
品说明书的规定，也就是每个电雷管的电阻值应是相近或相等的。 各雷管的电阻差值一般不得大于0.25Ω。
③ 在混合电爆网路中要求各串（并）组电阻差值一般不得大于5%，
也就是各串（并）组电雷管数目最好相等，在设计和安装电爆网路时，电雷管在平 面呈矩阵排列，横竖都成行（列）。
雷汞 0.4±0.02 0.4±0.02
药 量/g
三硝基间 苯二酚铅 (氮化铅)
黑索金 （或钝化 黑索金）
特屈儿
0.1±0.02 0.21±0.02
0.42±0.02
0.42±0.02
0.1±0.02 0.7~0.72 0.21±0.02 ±0.02
0.7~0.72 ±0.02
黑索金 梯恩梯
0.5±0.02
（1）技术条件方面的要求 （2）生产经济条件方面的要求
11.07.2020
第三章 起爆器材与起爆方法
5
起爆方法分类
药包起爆法
导爆索起爆法
雷管起爆法
非
火雷管
导爆管雷
电
起爆法
管起爆法
起
电力起爆法
爆
电雷管
数码电子雷
法
起爆法
管起爆法

一、工程爆破的方法及分类1、按药包形式分类：集中药包法、延长药包法、平面药包法、形状药包法。

2、按装药方式与药室空间形状：药室法、药壶法、炮眼法、裸露药包法。

3、定向爆破：简单地说就是使爆破后土石方碎块按预定的方向飞散、抛掷和堆积，或者使被爆破的建筑物按设计方向倒塌和堆积。

4、光面爆破：是沿开挖边界布置密集炮孔，采取不耦合装药或装填低威力炸药，在主爆区之后起爆，可以形成平整轮廓面的爆破作业。

5、预裂爆破：是沿开挖边界布置密集炮孔，采取不耦合装药或装填低威力炸药，在主爆区之前起爆，从而在爆区与保留区之间形成预裂缝，以减弱主爆破对保留岩体的破坏，并形成平整轮廓的爆破作业。

6、微差爆破：是一种巧妙地安排各炮孔起爆次序与合理起爆时差的爆破技术，由于通常爆破的时间间隔为毫秒级，所以微差爆破又可以称为毫秒爆破。

7、控制爆破：对爆破效果和爆破危害进行双重控制的爆破二、爆炸的理论基础1、炸药爆炸的基本特征（爆炸三要素）：过程的放热性；过程的高速度并能自动传播；过程中生成大量气体产物。

2、炸药化学变化的基本形式：热分解、燃烧和爆轰。

三者在一定条件下可以互相转化。

3、燃烧的特征：①传播速度：每秒几毫米至几十米（低于炸药中声速），受外界压力影响大。

②传播性质：热传导、扩散、辐射。

③对外界的作用：燃烧点压力升高不大，在一定条件下才对周围介质产生爆破作用。

④产物运动方向：与波阵面的传播方向相反4、爆轰的特征：①每秒几百米之几千米（高于炸药中声速），受外界压力影响小。

②传播性质：冲击波。

③对外界的作用：爆炸点有剧烈的压力突跃，无需封闭系统便能对周围介质产生剧烈的爆破作用。

④产物运动方向：与波阵面的传播方向一致。

5、氧平衡：是研究氧与可燃元素的平衡问题，也就是研究炸药内含氧量是可燃元素完全氧化所需氧量之间的关系。

6、炸药根据氧平衡的关系可分为：正氧平衡炸药、零氧平衡炸药、负氧平衡炸药。

7、炸药的热化学参数：爆容（V o）：1kg炸药爆炸后所生成气体产物在标准状况下的体积称为炸药的爆容；爆热（Qv）：定量炸药在定容条件下爆炸时所放出的热量爆温（t）：炸药爆轰结束后，爆炸产物在炸药初始体积内达到热平衡后的温度称为爆温；爆速（D）：爆轰过程传播的速度称为爆速；爆压（p）：爆炸产物在炸药初始体积内达到热平衡后流体静压值称为爆压。

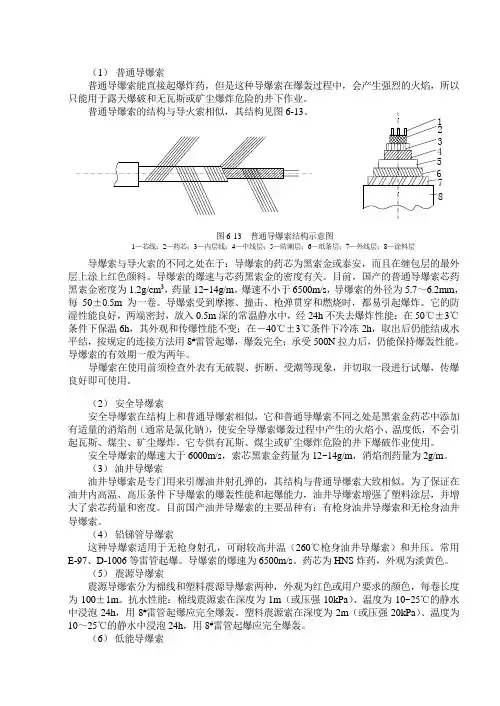

（1） 普通导爆索普通导爆索能直接起爆炸药，但是这种导爆索在爆轰过程中，会产生强烈的火焰，所以只能用于露天爆破和无瓦斯或矿尘爆炸危险的井下作业。

普通导爆索的结构与导火索相似，其结构见图6-13。

导爆索与导火索的不同之处在于：导爆索的药芯为黑索金或泰安，而且在缠包层的最外层上涂上红色颜料。

导爆索的爆速与芯药黑索金的密度有关。

目前，国产的普通导爆索芯药黑索金密度为1.2g/cm 3，药量12~14g/m 。

爆速不小于6500m/s ，导爆索的外径为5.7～6.2mm ，每50±0.5m 为一卷。

导爆索受到摩擦、撞击、枪弹贯穿和燃烧时，都易引起爆炸。

它的防湿性能良好，两端密封，放入0.5m 深的常温静水中，经24h 不失去爆炸性能；在50℃±3℃条件下保温6h ，其外观和传爆性能不变；在－40℃±3℃条件下冷冻2h ，取出后仍能结成水平结，按规定的连接方法用8#雷管起爆，爆轰完全；承受500N 拉力后，仍能保持爆轰性能。

导爆索的有效期一般为两年。

导爆索在使用前须检查外表有无破裂、折断、受潮等现象，并切取一段进行试爆，传爆良好即可使用。

（2） 安全导爆索安全导爆索在结构上和普通导爆索相似，它和普通导爆索不同之处是黑索金药芯中添加有适量的消焰剂（通常是氯化钠），使安全导爆索爆轰过程中产生的火焰小、温度低，不会引起瓦斯、煤尘、矿尘爆炸。

它专供有瓦斯、煤尘或矿尘爆炸危险的井下爆破作业使用。

安全导爆索的爆速大于6000m/s ，索芯黑索金药量为12~14g/m ，消焰剂药量为2g/m 。

（3） 油井导爆索油井导爆索是专门用来引爆油井射孔弹的，其结构与普通导爆索大致相似。

为了保证在油井内高温、高压条件下导爆索的爆轰性能和起爆能力，油井导爆索增强了塑料涂层，并增大了索芯药量和密度。

目前国产油井导爆索的主要品种有：有枪身油井导爆索和无枪身油井导爆索。

（4） 铅锑管导爆索这种导爆索适用于无枪身射孔，可耐较高井温（260℃枪身油井导爆索）和井压。

在爆破工作开始前，先确定危险区的边界，在边界的通 道上设置岗哨并挂上“爆破危险区，不准入内”的标志。
（2）爆破作业的三次信号
爆破作业必须同时发出音响和视觉信号，通常信号分三 次发出：
第一次信号——预告信号。所有无关人员应立即撤到危 险区之外，或撤至指定的安全地点。并向危险区边界派 出警戒人员。
第二次信号——起爆信号。确认人员、设备全部撤离危 险区，具备安全起爆条件时，方准发出起爆信号。根据 这个信号爆破员才能起爆。
为最粉为状普，及大。多抗水性能差，不能在有水炮孔中装
填使用。
2
第一节
三、常用矿用炸药
1.硝铵类粉状炸药 以硝酸铵为其主要成分，目前国内外工程爆破中用
量最大，品种最多的混合炸药。其外观为粉状， 抗水性能差，一般不能在有水炮孔中装填使用。 2.含水硝铵类炸药 含大量水分的炸药（粉状工业炸药严格控制在很低 的含水率≤0.5%），特别适用于有水炮孔的爆破 作业。 其中以乳化炸药的生产使用最为普及。
3
第一节 （三）猛度
二、炸药性能指标
炸药爆炸对直接接触的固体介质局部产生 破碎的能力。猛度愈大，岩石被粉碎得越厉害。
炸药猛度测试方法 铅柱压缩法
2
第一节
（四）爆速
爆速——爆炸在药柱中的传播速度。 单位：m/s或km/s。
爆轰波 —炸药爆炸时产生的冲击波。
二、炸药性能指标
爆速的测定方法： 爆速仪法
第一节
三、常用矿用炸药
2、猛炸药 猛炸药，品种繁多。工业炸药大多采用硝酸铵作为
氧化剂，配合其他的组分制作而成。可以分为硝铵类粉 状炸药和含水硝铵类炸药两个系列。
第一节
三、常用矿用炸药
硝铵类粉状炸药
含水硝铵类炸药

导爆索起爆法 3、导爆索起爆法的评价
优点：安全性好，传爆可靠；操作简单，使用方便； 优点：安全性好，传爆可靠；操作简单，使用方便； 可以使成组的深孔或硐室装药同时起爆，由于其爆 速高，可提高弱性炸药的爆速和传爆可靠性；由于 起爆瞬时性好，是光面爆破和预裂爆破的理想选择； 能实现延期时间不大的微差起爆(配合继爆管) 能实现延期时间不大的微差起爆(配合继爆管)；能抗 各种电信号的干扰和危害。 缺点：成本高，不能用仪表检查网路连接质量；传 缺点：成本高，不能用仪表检查网路连接质量；传 爆时噪音大，不能用于城镇控爆；实现多段(超过8 爆时噪音大，不能用于城镇控爆；实现多段(超过8 段)微差起爆比较困难。
导爆管起爆法 传爆元件 主要是导爆管本身。 末端工作元件 导爆管末端的8 导爆管末端的8号火雷管。 二、爆破网路的基本形式 有：簇联法： 有：簇联法：把炮孔内伸出孔口的导爆管捆 绑在一发起爆雷管的外面。 并串联法： 并串联法： 分段并串联法： 分段并串联法：
导爆管起爆法 1、簇联法：把炮孔内伸出孔口的导爆管捆绑 簇联法： 在一发起爆雷管的外面。 为了可靠引爆，规定一发雷管只引爆20根 为了可靠引爆，规定一发雷管只引爆20根 导爆管。 简单实用但消耗的导爆管较多，适用于炮 孔பைடு நூலகம்中的小型爆破。 2、并串联法：把几组并联网路串联起来 。 、并串联法：
电雷管起爆法
1、电爆网路的电源与导线 电爆网路中的导线包括以下各种： 电爆网路中的导线包括以下各种： 脚线— 脚线—从电雷管内引出的两根导线。 端线— 端线—延长雷管脚线。联接电雷管脚线引出 至孔口或药室口的导线。 连接线— 连接线—联结各孔口或药室口之间的导线。 区域线— 区域线—联结主线和连接线的导线。 主线— 主线—连接区域线与电源的导线。

三、导爆索起爆法的特点
导爆索起爆法主要具有如下优点： 1.爆破网路设计简单，操作方便，与电力起爆法相比， 准备工作量少，不需对爆破网路进行计算。 2.不受杂散电流、雷电以及其它各种电感应的影响（除 非雷电直接击中导爆索）。 3.起爆准确可靠，能同时起爆多个装药。 4.不需在药包中联接雷管，因此在装药和处理盲炮时比 较安全。
图5-4 纸壳瞬发电雷管
电雷管结构
卡口塞 脚线
引火头
电雷管结构
桥丝和引火头
瞬发电雷管由火雷管和电点火元件组 装而成，电点火元件由聚氯乙烯绝缘镀锌 铁脚线、桥丝（直径40μm的镍铬合金丝）、 引火药头和塑料塞组成，过铁箍将塑料塞 卡紧固定在纸壳火雷管的开口端。
金属壳的电雷管不需铁箍，直接将塑料 塞卡紧在金属壳火雷管的开口端。引火药头 是火柴头大小的一种滴状物，由引火药（氧 化剂和可燃剂的粉状混合物）配缩丁醛、明 胶等粘合剂制成糊状，蘸在桥丝上，烘干后 再在表面浸上防潮、防摩擦、防静电保护层 而制成。它是影响电雷管质量的主要因素之 一。
3.1/4秒延期电雷管和1/2秒延期电雷管
1/4秒延期电雷管（s－delay electric detonator）和1/2秒延期电雷管（halfsecond delay electric detonator）是指 段间隔为1/4秒和1/2秒的延期电雷管。
这两个品种延期电雷管的结构、电点火 元件、电发火参数与毫秒延期电雷管相近， 只是引火药头和延期药的组分有所不同。1/4 秒延期电雷管多采用铅质三芯或五芯延期体； 1/2秒的延期电雷管则采用秒级延期药，其延 期元件有装配式和直填式两种。
普通瞬发电雷管 普通电雷管
普通延期电雷管 电雷管
煤矿许用瞬发电雷管 煤矿许用电雷管

热点形成的原因:
2024/10/16
（ 1）炸药内部的空气间隙或者微小气泡等在机械作用下受到了绝热 压缩；
（ 2）受磨擦作用后，在炸药的颗粒之间、炸药与杂质之间以及炸药 与容器内壁之间出现的局部加热；
（3） 炸药由于黏滞性流动而产生的热点。
可编辑
9
第二节 炸药氧平衡与热化学参数
▪ 2-1 炸药主要组成元素：C H O N ▪ 爆轰产物 ：
2024/10/16
可编辑
8
热点起爆 理论
1-4热点起爆理论
热点起爆理论又称热点学说
热点学说认为：炸药在受到机械作用时，绝大部分的机械能量首 先转化为热能。由于机械作用不可能是均匀的，因此，热能不是作用 在整个炸药上，而只是集中在炸药的局部范围内，并形成热点。在热 点处的炸药首先发生热分解，同时放出热量，放出的热量又促使炸药 的分解速度迅速增加。如果炸药中形成热点的数目足够多，且尺寸又 足够大，热点的温度升高到爆发点后，炸药便在这些点被激发并发生 爆炸，最后引起部分炸药乃至整个炸药的爆炸。
1 炸药温度的影响
影响炸 药感度 的因素
2 炸药物理状态与晶体形态的影响 3 炸药颗粒度的影响 4 装药密度的影响
5 附加物的影响
2024/10/16
可编辑
31
3-6聚能效应－现象
聚能现象
聚能装药
聚能效应应用
水面聚能流的形成
2024/10/16
可编辑
32
聚能现象
聚能效应－装药
聚能装药
装药前端有空穴时聚能流的形成
xQx
yQy
Qb
2024/10/16
可编辑
16
2-3炸药热化学参数
1kg炸药爆炸生成气体产物换算为标准状态下的体积称为爆容（specific 爆容 volume）(单位:L/kg)。 爆容越大，炸药做功能力越强。

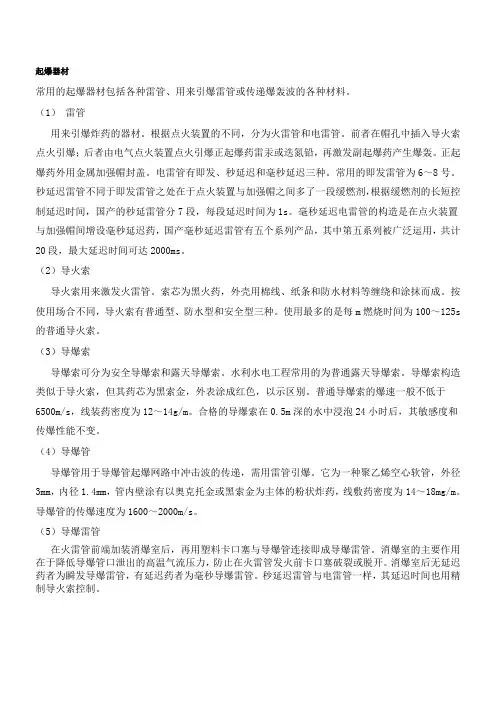

起爆器材常用的起爆器材包括各种雷管、用来引爆雷管或传递爆轰波的各种材料。

（1）雷管用来引爆炸药的器材。

根据点火装置的不同，分为火雷管和电雷管。

前者在帽孔中插入导火索点火引爆；后者由电气点火装置点火引爆正起爆药雷汞或迭氮铅，再激发副起爆药产生爆轰。

正起爆药外用金属加强帽封盖。

电雷管有即发、秒延迟和毫秒延迟三种。

常用的即发雷管为6～8号。

秒延迟雷管不同于即发雷管之处在于点火装置与加强帽之间多了一段缓燃剂，根据缓燃剂的长短控制延迟时间，国产的秒延雷管分7段，每段延迟时间为1s。

毫秒延迟电雷管的构造是在点火装置与加强帽间增设毫秒延迟药，国产毫秒延迟雷管有五个系列产品，其中第五系列被广泛运用，共计20段，最大延迟时间可达2000ms。

（2）导火索导火索用来激发火雷管。

索芯为黑火药，外壳用棉线、纸条和防水材料等缠绕和涂抹而成。

按使用场合不同，导火索有普通型、防水型和安全型三种。

使用最多的是每m燃烧时间为100～125s 的普通导火索。

（3）导爆索导爆索可分为安全导爆索和露天导爆索。

水利水电工程常用的为普通露天导爆索。

导爆索构造类似于导火索，但其药芯为黑索金，外表涂成红色，以示区别。

普通导爆索的爆速一般不低于6500m/s，线装药密度为12～14g/m。

合格的导爆索在0.5m深的水中浸泡24小时后，其敏感度和传爆性能不变。

（4）导爆管导爆管用于导爆管起爆网路中冲击波的传递，需用雷管引爆。

它为一种聚乙烯空心软管，外径3mm，内径1.4mm，管内壁涂有以奥克托金或黑索金为主体的粉状炸药，线敷药密度为14～18mg/m。

导爆管的传爆速度为1600～2000m/s。

（5）导爆雷管在火雷管前端加装消爆室后，再用塑料卡口塞与导爆管连接即成导爆雷管。

消爆室的主要作用在于降低导爆管口泄出的高温气流压力，防止在火雷管发火前卡口塞破裂或脱开。

消爆室后无延迟药者为瞬发导爆雷管，有延迟药者为毫秒导爆雷管。

秒延迟雷管与电雷管一样，其延迟时间也用精制导火索控制。

第五章起爆技术（119页）（2016-12-07）第一节常用起爆方法一、雷管起爆法1、雷管起爆法（1）火雷管起爆法（非电起爆法）（2）电雷管起爆法（电力起爆法）（3）导爆管雷管起爆法（非电起爆法）2、导爆索起爆法导爆管起爆法、导爆索起爆法、水下声波起爆法。

目前无线电起爆法、化学和激光等起爆法器材比较复杂，技术要求较高，因此，较少采用。

二、电力起爆法与电爆网络（129P）（一）电雷管的主要参数1、电阻雷管电阻包括桥丝和脚线电阻。

根据桥丝和脚线不同雷管电阻不同。

镍铬桥丝：3.9-6.5欧姆铁芯：2.0-6.3欧姆铜芯：3-4.欧姆网络使用镍铬电雷管阻差值小于0.8欧姆。

2、最大安全电流电雷管在较长时间（5分钟）通以恒定的电流不爆炸。

最大安全电流为：30mA。

最大安全电流代表电雷管确保保管使用安全的极限电流值。

安全电流是测量、导通等，使用电雷管的安全依据。

3、最小发火电流确保电雷管发火爆炸的最小电流。

普通单发最小发火电流：0.45A（直流）。

4、网络串联准爆电流能使20发串联工业雷管准确爆炸（直流）一般爆破网络：2.0A （直流）；2.5A（交流）硐室爆破网络：2.5A (直流)；4.0A（交流）爆破规程规定：成组（网路）爆破线路，为保障准确爆炸，通过电雷管的直流2A,交流2.5A。

5、延期时间表4-1 国内毫秒电雷管的延期时间表。

段别第一系列第二系列第三系列第四系列1 0 0 0 02 25 25 25 253 50 50 50 454 75 75 75 655 110 100 100 856 150 128 1057 200 157 1258 250 190 1459 310 230 16510 380 280 18511 460 340 20512 550 410 22513 650 480 25014 760 550 27515 880 625 30016 1020 700 33017 1200 780 33018 1400 860 39519 1700 945 43020 2000 1035 47031 3050（二）导电线1、导电线要求要求强度高、电阻小、绝缘好。

第一章起爆器材及起爆方法起爆器材包括进行爆破作业引爆工业炸药的一切点火和起爆工具。

按其作用可分为起爆材料和传爆材料。

起爆材料主要是雷管，工业常用的雷管种类分为三大类，即近年来还出现了一些新型雷管，如电磁雷管、电子雷管等。

起爆器材的基本要求是安全可靠，使用简单、方便，具体要求是：1）具有足够的起爆能力和传爆能力;2）能适应多种作业环境;3）延时精确;4）便于贮存和运输。

传爆材料主要有导火索、导爆管、继爆管、导爆索等。

起爆方法通常是根据所采用的起爆器材和工艺特点来确定的，而选用起爆方法时，则要根据炸药的品种、工程规模、工艺特点、爆破效果、现场条件和环境条件等来决定。

在爆破作业中，起爆方法直接关系到起爆的可靠性、爆破效果、作业安全和经济效益等方面的问题。

我国工业炸药目前常用的起爆方法主要有导火索起爆法、电雷管起爆法、导爆索起爆法、导爆管起爆法、混合起爆法。

第一节导火索起爆法导火索起爆法又称为火雷管起爆法。

所使用的主要器材是火雷管、导火索和点火材料。

它的起爆方法是:先点燃导火索，利用导火索燃烧产生的火焰引爆火雷管。

再由雷管的爆炸能引起炸药爆炸。

一、火雷管在工业雷管中，火雷管是最简单的一种品种，但又是其它各种雷管的基本组部分。

火雷管的结构如图3-1所示，它由管壳、正起爆药、副起爆药、加强帽等几部分组成。

l·管壳火雷管的管壳通常采用金属(铝或铁)、纸或硬塑料制成，呈圆管状。

管壳必须具有一定的强度，以减小正、副起爆药爆炸时的侧向扩散。

提高起爆能力，管壳还可以避免起爆药直接与空气接触，提高雷管的防潮能力。

管壳一端为开口端，以供插入导火索之用;另一端密闭，做成圆锥形或半球面形聚能穴，以提高该方向的起爆能力。

2.正起爆药火雷管中的正起爆药在导火索火焰作用下首先起爆，其主要特点是敏感度高。

它通常由雷汞、二硝基重氮酚或氮化铅制成。

目前，国产雷管常用的正起爆药有二硝基重氮酚(DDNP)、氮化铅或其它特殊性能的药剂。

普通电雷管、磁电雷管、数码电子雷管 瞬发电雷管、秒与半秒延期电雷管、 毫秒延期电雷管等
有起爆药雷管（1）
有起爆药雷管是由加强帽、起爆药、加强药，并用雷管壳组合而成 的整体；根据点火形式分为火雷管、电雷管、非电雷管。 火雷管起爆材料由导火索、火雷管和点火材料3部分组成。 火雷管的使用只限于无瓦斯和矿尘危险的地下或露天小规模爆破中使 用。
❖ 检查内容： ❖ 1.雷管是否受潮 ❖ 2.雷管壳表面不允许有浮药、锈蚀、裂缝、透空现象。 ❖ 3.管壳内是否有杂物，加强帽是否扣正和稳实；管内若有杂
物，严禁用嘴吹火掏取，只能做报废处理。 ❖ 4.每批雷管应随机抽样，做铅板穿孔实验。 ❖ 5.是否在有效期内。纸壳雷管有效期一般为1年，其他管壳
的为2年。
电雷管的检测
❖ 1.需对电雷管进行前述火雷管的检测。包括：1）.雷管是否受潮； 2）. 雷管壳表面不允许有浮药、锈蚀、裂缝、透空现象；3）.管壳内是否有 杂物，加强帽是否扣正和稳实；管内若有杂物，严禁用嘴吹火掏取，只 能做报废处理；4）.每批雷管应随机抽样，做铅板穿孔实验；5.是否在有 效期内。纸壳雷管有效期一般为1年，其他管壳的为2年。
❖ 常用的专用点火器材有：点火棒(擦火头、主火 剂、信号剂)、拉火管（一对一） 、点火筒（药
饼：导火索的芯药89%、石蜡10%、松香1%）。
第三节 导爆索及其性能
导爆索 导爆索是用单质猛炸药黑索金或太安作为索芯， 用棉、麻、纤维及防潮材料包缠成索状的起爆器材。
导爆索的主要品种： 1、按包缠物不同-----线缠导爆索、塑料皮导爆索 和铅皮导爆索。 2、按用途不同-----普通导爆索、震源导爆索、煤 矿导爆索和油田导爆索。 3、按能量不同-----高能导爆索、低能导爆索。
补充：继爆管的作用与结构

③火雷管应在插入装药时才 发给作业手，点火器材应在实施 点火时才发给点火手。
④点火前要站岗警戒，并通知 与邻近工作场所。
⑤对未爆装药，应等15min后， 才能进入爆区检查，无危险时， 方可排除。 ⑥认真按照爆破作业技术安全 操作规程进行施工。
③火柴点火时，将导火索端 部斜切，使火柴头紧贴在药芯上， 然后用火柴盒的磷面摩擦火柴头 使其发火，图5.5。
④雷管钳打火机点火时，将导 火索端部切平，并插入打火机孔 内，再打火。
(4)安全技术 ①根据装药个数、间距、点火 方法、导火索长度及隐蔽距离等 确定点火手的人数。
②对熟练爆破手每人一次以点 8～10炮，非熟练爆破手以点3～ 4炮为宜。
5.1 导火索起爆技术
起爆原理：用导火索燃烧产生 的火焰雷管。
(1) 点火管制作方法
点火管：装有导火索的雷管。
制作点火管：
①检查雷管空端内是否有杂 物、尘土 。 ②切取导火索。
③导火索插入雷管内，图5.1。
⑤结合处包缠胶布。
④导火索与雷管固定，图5.2。
(2)火雷管固定方法
①对药块捆包装药，将火雷管 插入药块的雷管孔内，并用绳捆 扎在装药上。
②对粉状炸药卷，将药卷上口 搓软，用木锥子在装药中部扎孔， 再将火雷管插入，并用绳固定， 图5.3。
(3) 火雷管点燃方法 ①用拉火管或火柴点燃，亦 可用雷管钳打火机、香火、木炭、 香烟等点燃，严禁用明火点炮。 ②使用拉火管点火时，将导 火索端部切平，插入拉火管2～ 2.5cm。拉火时，一手捏紧拉火 管体，一手迅速拉出拉火丝，图 5.4。

• 作用：
– 引爆导爆雷管 – 传递爆轰波
• 组成非电起爆网络 • 爆速大于1600～2000m/s

导爆管
爆轰波传递
雷管
1.4mm 3mm
导爆索
6.导爆雷管
引爆
导爆管
作用
聚
引爆炸药 能
起爆
穴
即发起爆
秒延迟
毫秒延迟
正起爆药
副起爆药
外壳 延迟药 消爆室 卡痕 卡口塞
导爆管
爆破器材-起爆器材
(二)起爆器材
1.火雷管 2.导火索 3.电雷管 4.导爆索 5.导爆管 6.导爆雷管 作用：
引爆炸药 引爆器材间互相引爆 传递爆轰波
1.火雷管
• 引爆：
–导火索
• 作用：
–引爆炸药 –引爆导爆管 –引爆导爆索
• 起爆
–即发
雷管外壳
帽孔
正起爆药
延时电雷管
缓燃剂
延即时发电电雷雷管管起起爆爆
+ +- -
4.导爆索
• 引爆
– 雷管
• 作用
防水包装
– 引爆炸药--软雷管 – 传递爆轰波
• 组成非电起爆网络 • 爆速大于6500m/s
• 起爆
– 即发起爆
导火索 雷管
防水层 黑索金
纸条
导爆索 胶布缠绕
5.导爆管
• 引爆：
– 各种雷管、导爆枪、导爆索
加强帽 副起爆药
聚能穴
导火索
引燃：
火花
作用：
引爆火雷管
2.导火索
棉线缠绕
沥青防水层
纸条 黑火药
纸条
3.电雷管
• 引爆

➢ 梯段爆破
▪ 常用的微差延迟起爆方法
➢ 排间微差 ➢ V形起爆
▪ 炮孔数量很少，可采用火花起爆
➢ 火花起爆是相同孔径中爆破振动最小的起爆方式 ➢ 振动大小完全由炮孔直径决定
3
2
1
5
5
4
4
3
2
1
2
3
(二)深孔爆破
钻孔机具
大型自行式潜孔钻
多为风动，或以柴油为动力
钻孔方式
垂直孔 倾斜孔
倾斜孔优点大于缺点，常用
–1.炸药的性能指标
• (1)威力 • (2)敏感度 • (3)氧平衡 • (4)安定性 • (5)殉爆距离 • (6)最佳密度
–课后阅读教材了解
(5)殉爆距离
❖ 药包的爆炸引起相邻药包起爆的最大距离
大于殉 爆距离
小于殉 爆距离
2.常用的工业炸药
(1)TNT(三硝基甲苯) (2)胶质炸药 (硝化甘油炸药) (3)铵梯炸药 (4)铵油炸药 (5)浆状炸药 (6)乳化炸药
❖ (5)堵塞长度
L1≥0.5L
b
排距b
d
堵塞段
a
L1
L
H
w
剖面图
连续装药
平面图
梅花形布孔
2.装药量计算
单孔药量 Q＝qaWH
q－浅孔台阶爆破单耗，0.2~0.6kg/m3 a－炮孔间距 W－最小抵抗线 H－台阶高度
aWH实际为单孔爆落岩石体积
3.起爆网路
▪ 一般采用导爆管起爆网路，进行微差延迟起爆
起爆网路的作用
一次点火起爆所有药包 控制药包的起爆顺序和间隔时间 达到预定的爆破效果，控制爆破震动
起爆网路分类
电力起爆网路
齐发起爆网路 延迟起爆网路

导爆索在隧道光面爆破 工程中的应用
导爆索起爆法主要具有如下优点：
1、爆破网路设计简单，操作方便，与电力起爆法相
比，准备工作量少，不需对爆破网路进行计算。
2、不受杂散电流、雷电以及其它各种电感应的影响
（除被非雷电直接击中）。
3、起爆准确可靠，能同时起爆多个装药。 4、不需在药包中联接雷管，因此在装药和处理盲炮 时比较安全。
导爆索爆炸场景
(a)
(b)
(c)
图3-10(a) 导爆索的连接方法 （a）搭结；（b）水手结； （c）、（d）、（e）套结；（f）三角结
(d)
(e)
(f)
图3-10(b) 导爆索的连接方法 （a）搭结；（b）水手结； （c）、（d）、（e）套结；（f）三角结
3 5 2 1 4
图3-13 环形网路 1-雷管；2-主干索；3-炮眼；4-支索； 5-附加支索
第三节 导爆索起爆法
返回首页
导爆索（detonating cord）是一种
以猛炸药为药芯，用来传递爆轰波的
索状火工品。导爆索有普通导爆索、
震源导爆索、煤矿许用导爆索、油井
导爆索、金属导爆索、切割索和低能
导爆索等多种类型。
（1）导爆索的芯药与雷管的主装药都是黑索
今或太安，可以把导爆索看作是一个“细长而连
1
2
1
2
图3-14 导爆管的结构
1-塑料管；2-炸药粉末
导爆管的传爆速度为（1650±50）m/s ～（1950±50）m/s
导爆管的稳定传爆原理
导爆管在受到足够强度的激发冲量作用后，
将在管内形成一个向前传递的不稳定爆轰波。
该爆轰波在导爆管中传播约 300mm后转变为稳

化学安定性：取决于炸药的化学性能。例如：硝化甘油 类炸药在50℃时开始分解，如果热量不能及时散发，可 能引起自燃与爆炸
③炸药的爆炸稳定性：炸药起爆后，若能以恒定 不变的速度自始至终保持完整的爆炸反应，称为 稳定的爆炸。
在钻孔爆破中影响爆炸稳定性的因素有：
A――药包直径d， d>d临则稳定 B――炸药密度ρ，ρ太大太小都不行 ，ρ＝0.9-1.6g/cm3
①火雷管：P64图2－16
管壳＋正起爆药（敏感度极高）＋副起爆药＋加
强帽
↘加强雷管威力，
末端有聚能穴
②导火线：
导火索＋点燃材料
1 CM／S
100~125秒/m
③特点：设备简单、操作方便、成本低， 一次 燃爆的炮孔数目较少、安全性差 ，用于小规模 爆破（浅孔、露天）
2、电起爆法及其器材
①电雷管：P64图2－16
60－75％ 10－15％ 15－25％
制作简单、成本低廉、易受潮、威力小，适用于炸破松 软岩石和做导火索
3．药量计算
第一种情况：集中药包、单自由面情况下 :
Ｑ=ＫＶ=1/3×K×πr2W=1/3×πn2W3K =ＫＷ３。f(n)
式中：f(n)――炸破作用指数函数，据经验： n＝1时 ： f(n)＝1 n >1时： f(n)=0.4+0.6n3 1>n>0．75时：f(n)=( 4 3n )3 松动爆破时：f(n)= n3＝07.33～0.55 K――爆破单位体积土石的耗药量（㎏／M3） P50表2－1表中数值为标准情况下的爆破（标准爆破）
缺点：工作量大、复杂、耗线、要电源； 适用：大规模起爆。
3、传爆线及传爆管（导爆管）
①传爆速度V＝6000～6500M／S，可直接引 爆主炸药，不过其本身有些要用雷管引爆，所 以使用和运输非常安全。其内用的是黑索金、 泰安等单质炸药，价格较高。 联结方式―― 打结。

设计合理的起爆顺序和最佳的延期时间，以尽 量减少爆破飞石；
做好堵塞工作，严防堵塞物中夹杂碎石；
在控制爆破中，对被爆体采取严密的覆盖。
第五十一页，共54页。
5、爆破毒气和粉尘
爆破毒气也叫炮烟，是炸药爆炸或燃烧后所产
生的有毒气体的总称。
在凿岩、爆破和其它石方开挖生产工序中 ，产生一定细度的固体粒子集合体。
第三十五页，共54页。
在地采矿山也可以应用此技术
矿岩爆破破碎后的体积是原体积的1.5~1.6倍，要让其充分 松散，必须提供这些额外空间
不留够补偿空间，爆破下来的矿岩必然产生挤压作用，二 次破碎有利
必须掌握好此参数，大了起不到作用，小了容易挤死，带来 更大麻烦
挤压爆破的炸药量比正常爆破多 挤压爆破多用于多排孔爆破，单排孔爆破意义不大
第四十九页，共54页。
4、爆破飞石
在工程爆破时，被爆介质中那些脱离主爆堆面 而飞得较远的碎石，称为爆破飞石。
危害：人员伤亡；毁坏厂房和住宅；打坏机器 设备。
最严重的潜在的事故因素之一。
第五十页，共54页。
爆破飞石控制措施：
尽量减小爆破作用的指数，并选用最佳的最小抵 抗线；
在浅眼爆破时，尽量少用或不用导爆索起爆系统 ；
第二十五页，共54页。
2、导爆管与导爆索的区别
导爆索在传爆过程中对周围有强大的爆破作用，可以引爆 炸药
导爆管在传爆过程中对周围没有影响，握在手上都没有感 觉，在黑暗外只能看到一个亮点传过，用过的导爆管外形 没有任何损坏
导爆管内炸药爆炸的能量仅够维持一个微弱的冲击波 传播，冲击波可以引爆雷管内的起爆药
管来起爆导爆索
第二十三页，共54页。
四、导爆管起爆法
第二十四页，共54页。
