高精度低温恒温槽技术参数及使用说明

上海知信智能恒温循环器(数码管）使用说明上海知信实验仪器技术有限公司上海知信ZX系列超级智能恒温循环器又称低温浴槽，是自带制冷和加热的高精度恒温源。

它广泛应用于石油、化工、冶金、医药、生化、物性测试及化学分析等研究部门、高等院校、工厂实验室及计量质检部门。

可在槽内进行恒温实验，亦可通过软管与其他设备相连，作为恒温源配套使用，如旋转蒸发器、电泳仪、粘度计、医用冷帽、降温毯等，或用于给其他设备进行循环冷却，如电镜、分子泵、扩散泵、微波治疗仪等，为用户工作时提供一个冷热受控、温度均匀恒定的场源。

上海知信ZX系列超级智能恒温循环器分为ZX-5、ZX-8、ZX-10、ZX-15、ZX-20、ZX-30六大系列，每个系列有A、B、C、D四种型号。

一、上海知信智能恒温循环器主要特点：◆采用风冷式全封闭压缩机组，进口制冷机，制冷量大；◆可在工作槽内进行低温试验或将槽内冷液外引，冷却机外实验容器；◆根据大空间制冷原理，采用全新改进蒸发器，降温更迅速、温度更均匀；◆温度、时间数显；◆功能键均采用触摸软键；◆全新设计的专业电路，PID输出，控温更精确；◆内胆、台面均为全不锈钢，清洁卫生，美观耐腐蚀。

二、主要技术参数：型号控温范围（℃）控温精度（℃）流量(L/min)输入功率（W）制冷功率（W）电加热器功率（W）容积(L)操作口（mm）外形尺寸（mm）ZX-5A -10~99 ±0.110 300 300 600 5 179×150457×287×651.5ZX-5B -20~99 ±0.110 500 350 600 5 179×150457×287×651.5ZX-5C -30~99 ±0.110 500 400 600 5 179×150457×287×651.5ZX-5D -40~99 ±0.110 560 450 600 5 179×150457×287×651.5ZX-8A -10~99 ±0.110 500 500 1200 8 183×154494×391.5×762.5ZX-8B -20~99 ±0.110 520 520 1200 8 183×154494×391.5×762.5ZX-8C -30~99 ±0.110 650 650 1200 8 183×154494×391.5×762.5ZX-8D -40~99 ±0.110 650 650 1200 8 183×154494×391.5×762.5ZX-10A -10~99±0.110 520 600 1200 10 189×156494×391.5×762.5ZX-10B -20~99±0.110 650 640 1200 10 189×156494×391.5×762.5ZX-10C -30~99±0.110 650 750 1200 10 189×156494×391.5×762.5ZX-10D -40~99±0.110 650 900 1200 10 189×156494×391.5×762.5ZX-15A -10~99±0.125 650 900 1800 15 204×217530×440×841ZX-15B -20~99±0.125 750 960 1800 15 204×217530×440×841ZX-15C -30~99±0.125 750 1101800 15 204×217530×440×841ZX-15D -40~99±0.125 750 1351800 15 204×217530×440×841ZX-20A -10~99±0.125 750 1202200 20 287×174594×511×872.5ZX-20B -20~99±0.125 750 1252200 20 287×174594×511×872.5ZX-20C -30~99±0.125 850 1402200 20 287×174594×511×872.5ZX-20D -40~99±0.125 850 1682200 20 287×174594×511×872.5ZX-30A -10~99±0.125 1401802200 30 277×199600×512×951.5ZX-30B -20~99±0.125 1401902200 30 277×199600×512×951.5ZX-30C -30~99±0.125 1202102200 30 277×199600×512×951.5ZX-30D -40~99±0.125 1202402200 30 277×199600×512×951.5注：因为电加热器时通时断，即工作时整机功率是变化的，故表中“输入功率”和“电加热器功率”分开单列，以表达得更清楚。

低温冷却槽使用说明书一、用途：低温冷却槽由于具有降温和升温的双重功能，同时增加了内外循环功能，从而扩大了该款该仪器的使用范围，除了具有恒温水槽（仅具有加热功能）的所有特点以外，还可以用来做微生物的低温培养、化合物的低温反应、当使用外循环时可以用来对精密仪器的冷却、双层玻璃反应釜的低温反应等，所以低温恒温槽又称为低温恒温反应浴、低温冷却槽、低温冷却循环泵。

该仪器广泛用于各科研、农林、卫生、医疗、制药等单位的实验室。

二、制冷原理：制冷系统由4个基本部分即压缩机、冷凝器、节流器、蒸发器组成。

由铜管将四大件按一定顺序连接成一个封闭系统，系统内充注一定量的制冷剂，压缩机吸入来自蒸发器的低温低压的氟里昂气体，经压缩机压缩成高温高压的氟里昂气体(此时对外散发热量)，然后流经热力膨胀阀(毛细管)，节流成低温低压的氟里昂气液两相(气体和液体混合物)物体，此时该混合物流进蒸发器时空间瞬间变大，液体全部变成气体，在变化过程中制冷剂要吸收大量热量，从而降低水槽内的水温，此时又成为低温低压的氟里昂气体，低温低压的氟里昂气体又被压缩机吸人。

如此压缩-----冷凝----节流----蒸发反复循环，制冷剂不断带走水槽内的热量，从而降低了水的温度，在水温达到设定值时，压缩机停止工作，当水温超过设定值时，压缩机再次启动，如此周而复始循环工作，达到恒温的目的。

三、特点：1、风冷式全封闭压缩机制冷，微电脑控制器控制制冷的开启、关闭，制冷系统具有延时、过热、过电流、过电压多种保护装置。

2、循环泵可将机内冷却液体输出，冷却或恒温机外实验容器以及用来建立第二恒温场。

3、循环系统采用优质不锈钢水泵，具有防腐蚀、耐低温的特点。

4、超温报警，超温保护功能。

5、温控仪故障代码提示功能。

6、所有操作都在微电脑控制器上，按动触摸软键即可完成设定，循环、加热和制冷功能，操作简便、直观。

五、使用环境：1、环境温度：0-35℃2、相对湿度：≤75%RH3、使用电源：220v 50Hz六、使用方法：（1）用前须知：1. 首次使用时，应拿开上盖，加入水或防冻液，加至离顶盖上口3cm 为止。

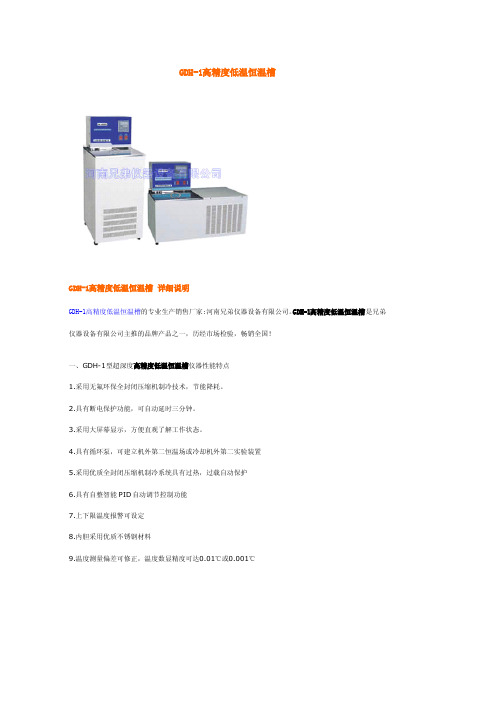

GDH-1高精度低温恒温槽GDH-1高精度低温恒温槽详细说明GDH-1高精度低温恒温槽的专业生产销售厂家:河南兄弟仪器设备有限公司。

GDH-1高精度低温恒温槽是兄弟仪器设备有限公司主推的品牌产品之一，历经市场检验，畅销全国！一、GDH-1型超深度高精度低温恒温槽仪器性能特点1.采用无氟环保全封闭压缩机制冷技术，节能降耗。

2.具有断电保护功能，可自动延时三分钟。

3.采用大屏幕显示，方便直观了解工作状态。

4.具有循环泵，可建立机外第二恒温场或冷却机外第二实验装置5.采用优质全封闭压缩机制冷系统具有过热，过载自动保护6.具有自整智能PID自动调节控制功能7.上下限温度报警可设定8.内胆采用优质不锈钢材料9.温度测量偏差可修正，温度数显精度可达0.01℃或0.001℃二、GDH-1型超深度高精度低温恒温槽仪器主要参数温度范围(℃)：0-100温度波动度(℃)：±0.02工作槽容积(mm3)：250×200×400槽深度(mm)：400循环泵流量(L/min)：6工作槽开口(mm2)：180×140排水口：有净重(kg)：36包装尺寸(mm)：515×450×600窗体底端数显分辨率：0.01℃河南兄弟仪器设备有限公司依靠自身强大的社会资源、品牌优势、经营优势，以优于市场的GDH-1高精度低温恒温槽的价格向广大新老顾客朋友提供价格实惠、品质优良的该仪器设备；河南兄弟仪器设备公司拥有最齐全的GDH-1高精度低温恒温槽的型号，欢迎新老顾客朋友订购。

河南兄弟仪器设备公司承诺以最新GDH-1高精度低温恒温槽的报价、最完善的服务回报顾客朋友。

兄弟仪器设备公司希望早日与您结下兄弟情谊！。

DC系列低温恒温槽使用说明书上海舜宇恒平科学仪器有限公司.尊敬的用户：欢迎您使用本公司产品。

在您使用仪器前请仔细阅读《使用说明书》，特别是仪器的安装和注意事项，请按照使用说明书操作。

一. 概述DC系列低温恒温槽是一种智能化的微机控温恒温槽，该产品具有以下优点：1、采用微机温控PID调节高新技术，控温精度高，有断偶保护和下限超温报警功能。

2、降温速度快于同类产品、噪音低、震动小，工作性能稳定、可靠。

3、进口pt100温度传感器。

4、全进口品牌压缩机和压缩机机组以及国产品牌压缩机。

5、左右两边有折叠式把手，便于搬动。

30L系列低温槽底部是带锁的脚轮。

6、除6L系列，其余系列低温恒温槽都有放水装置。

7、专业设计的循环泵搅拌流量达每分钟8~10升，它的作用是：①槽内液体得以充分的搅拌，温度的均匀性和波动度控制达到设计要求；②恒温液体外引循环，建立第二恒定温度场。

DC系列低温恒温槽广泛适用于生物工程、医药、食品、化工、冶金、化学分析、石油等领域，为用户提供一个高精度的、受控的、均匀的恒定温度场。

二、 仪器结构1、DC系列整体结构DC系列产品由智能化温度控制部分、温度传感器Pt100铂电阻、循环搅拌部分、加热器、制冷部、不锈钢材质内槽以及外壳组成。

1、操作面板2、循环泵3、出水管4、进水管5、上盖6、恒温槽内胆7、pt100传感器8、电加热器9、隔热层10、制冷部11、底脚或脚轮12、放水阀13、散热板B 、后盖板32 11、制冷系统保险丝座2、总电源保险丝座3、220V 电源插座三、主要技术指标1、控制方式 微机 PID 温控2、温度传感器 Pt1003、制冷方式 压缩机制冷、风冷却4、工作电压220V ±10% 50Hz ±1Hz6L系列产品型号 DC-0506 DC-1006 DC-2006 DC-3006 DC-4006 温度范围（℃） -5～95 -10～95 -20～95 -30～95 -40～95 温度显示分辨率（℃） 0.1温度波动度（℃） ±0.05内胆容积（L） 6开口尺寸×深度（mm） 150×150×150泵流量（L/min） ≥8 可内、外循环外形尺寸(mm) 340×405×670总功率（kw） 1 1.1 1.2 15L系列产品型号 DC-0515 DC-1015 DC-2015 DC-3015 DC-4015 温度范围（℃） -5～95 -10～95 -20～95 -30～95 -40～95 温度显示分辨率（℃） 0.1温度波动度（℃） ±0.05内胆容积（L） 15开口尺寸×深度（mm） 215×180×200泵流量（L/min） ≥8 可内、外循环外形尺寸(mm) 370×450×750总功率（kw） 1.7 1.920L系列产品型号 DC-0520 DC-1020 DC-2020 DC-3020 DC-4020 温度范围（℃） -5～95 -10～95 -20～95 -30～95 -40～95 温度显示分辨率（℃） 0.1温度波动度（℃） ±0.05内胆容积（L） 20开口尺寸×深度（mm） 250×200×200泵流量（L/min） ≥10 可内、外循环外形尺寸(mm) 370×450×750总功率（kw） 1.9 2.130L系列型号 DC-0530 DC-1030 DC-2030 DC-3030温度范围（℃） -5～95 -10～95 -20～95 -30～95温度显示分辨率（℃） 0.1温度波动度（℃） ±0.05内胆容积（L） 30开口尺寸×深度（mm） 270×220×270泵流量（L/min） ≥10 可内、外循环外形尺寸(mm) 520×550×1100总功率（kw） 3.1 3.3四、仪器的安装1、 去掉外包装。

恒温槽使用说明书使用说明书：恒温槽一、恒温槽简介恒温槽是一种用于控制温度并保持恒定的设备，广泛应用于实验室、科研机构、工业生产等领域。

本使用说明书将详细介绍恒温槽的使用方法及相关注意事项，帮助用户正确操作并获得最佳的实验效果。

二、安全与注意事项1. 在操作前，请确保已经阅读并理解本使用说明书中的所有内容。

2. 在使用恒温槽前，必须保证设备与电源正常连接，检查所有电气连接是否牢固。

3. 在使用过程中，严禁将恒温槽蓄热体表面暴露在水之外，避免因过热导致火灾等安全事故。

4. 在使用过程中，应定期检查电源线是否磨损或受损，并及时更换或修复。

5. 在操作恒温槽前，应确保环境良好，避免尘土进入设备。

如需清洁设备，请先切断电源并使用清洁湿布擦拭。

6. 使用恒温槽时应避免超出设备所规定的温度范围，以免损坏设备或对实验产生不良影响。

7. 在操作过程中，应正确使用恒温槽所配备的温度控制器，严禁私自改变设定值或强行关闭设备。

三、恒温槽的操作步骤1. 准备工作：a. 检查设备是否正常，确认恒温槽与电源连接稳定。

b. 清洁恒温槽，确保表面清洁，并检查是否有异物附着。

c. 将所需的实验样品或试剂准备好，并按照实验要求放置于特定容器中。

2. 设定温度：a. 打开恒温槽电源，并将温度控制器调至待设定温度。

b. 根据实验要求，逐步调整控制器的温度设定按钮，直至设定值与实验要求相匹配。

c. 确保温度稳定后，即可进行后续实验操作。

3. 使用恒温槽：a. 将实验容器放入恒温槽中，确保容器与槽壁接触良好，并且不超出恒温槽的承载范围。

b. 在使用过程中，随时关注恒温槽的温度变化，确保实验样品处于恒定的温度环境中。

c. 如需调整温度，可通过控制器进行相应设置。

4. 实验结束：a. 实验完成后，将恒温槽的温度设定值调至最低温度，待恒温槽温度下降后再切断电源。

b. 清理恒温槽及实验容器，将恒温槽表面及容器内残留物彻底清除。

c. 关闭恒温槽的盖子，并将其存放在干燥通风的地方。

一、仪器外型介绍二、产品特点1、控制系统：最新专用软件研发自制的温度控制技术，配有高标准的Pt100以及全进口的电子原件等组成。

2、循环系统：有内外循环组成，外循环时可将槽内恒温液体外引，可建立第二恒温场，内循环时可使槽内液体温度非常均匀和稳定。

3、保护系统：控制系统具有超温鸣叫报警，可设定温度的上下限超温报警温度，超温时可自动切断负载等功能。

4、高端的大液晶控制仪表，操作简便，温度稳定性强，P.I.D可自动搜寻或人工调整。

5、精确的温度修正功能可达0.01℃，温度波动度最高可达±0.02℃～±0.05℃（根据型号不同）。

温度范围(℃) 温度波动度(℃) 分辨率(℃)室温-80 ±0.005~±0.01 0.001工作槽容积(mm3) 槽深度(mm) 工作槽开口(mm2) 300x250x200 200 235x160 循环泵流量(L/min) 外形尺寸(mm) 材质内循环内循环340不锈钢显示方式液晶显示四、操作步骤1、槽内加入液体介质，液体介质液面不能低于工作台板20mm。

2、液体介质的选用：A.工作温度8℃-80℃时，液体介质一般选用纯净水。

B.工作温度80℃-90℃时，液体介质一般选用水油混合液。

C.工作温度在90℃-100℃时，液体介质一般选用油。

3、循环泵的连接：A.内循环泵的连接，将出水口与进水口用软管连接即可（随机配一根软管）。

B.外循环泵进行外循环的连接，将出水口用软管连接在槽外容器进口，将进水口接在槽外部容器出口。

4、插上电源，开启“总电源”开关，再开启“电源”按键和“循环”按键。

（注：“总电源”开关在仪器背面）5、仪表操作如下：A.仪表按键说明：移位键▲加数▼减数SET设定功能键B.温度设定：如工作温度高于环境温度，按设定功能键进入温度设定值设定状态。

设定值末位闪烁，此时先按移位键后按加数，设定您所需的工作温度，再按设定功能键并保存设定值，此时测量显示的是当前槽内液体介质的温度，此后微机进入自动控制状态。

GDH-3010高精度低温恒温槽技术优势
GDH-3010高精度低温恒温槽的详细介绍：
采用zui先先进无氟制冷系统。

针对科研、生物、医药、化工等部门对恒温精度要求较高而研制的低温实验仪器，具有使槽内温度与均匀、智能控温更等特点。

亦可作为普通温度计及其他温度测量仪表制造中的定标用途。

GDH-3010高精度低温恒温槽主要特点：
数显分辨率：0.01℃、0.001℃可选
温度波动度：±0.002~±0.02可选
温度范围：-30---100℃
■采用全封闭压缩机制冷技术，节能降耗
■具有断电保护功能，可自动延时三分钟
■采用大屏幕显示，方便直观了解工作状态
■具有循环泵，可建立机外第二恒温场或冷却机外第二实验装置
■采用全封闭压缩机制冷系统具有过热、过载自动保护
■具有自整定智能PID自动调节控制功能
■上下限温度报警可设定
■内胆采用不锈钢材料
■温度测量值偏差可修正，温度数显精度可达0.01℃或0.001℃ GDH-3010高精度低温恒温槽主要参数：
温度范围：-30~100℃
温度波动度：±0.005~±0.05℃
数显分辨率：0.01/0.001℃
工作槽容积：260×200×200㎜
槽深度：200㎜
循环泵流量：6 L/min
工作槽开口：180×140㎜
排水口：有
净重：35Kg
包装尺寸：423×393×810㎜
精品资料欢迎下载。

使用低温恒温槽安全操作规程低温恒温槽是一种重要的实验设备，在许多化学、物理、生物等领域的实验中都有广泛的应用。

使用恒温槽需要注意一些安全事项，保障人员和设备的安全，本文将介绍使用低温恒温槽的安全操作规程和注意事项。

一、设备特点低温恒温槽是一种控制温度的设备，具有以下特点：1.工作温度范围广，通常为负80℃至100℃。

2.温度控制精度高，可以精确控制在0.1℃以内。

3.设备体积较大，需要专门座台或支架固定。

4.设备使用前需要加注制冷液和显色液。

5.使用中需要避免温度波动、震动和倾斜。

二、安全操作规程使用低温恒温槽需要注意以下安全操作规程：1. 设备检查在使用恒温槽之前，需要进行一次全面的设备检查。

检查的内容包括：1.恒温槽的引线、连接器、温度计和外壳是否完好无损。

2.制冷液和显色液的加注和排放是否正确。

3.恒温槽的控制开关是否工作正常。

4.是否有明显的损坏、老化和漏电现象。

2. 设备安装低温恒温槽需要放置在专门的座台或支架上，注意以下事项：1.恒温槽需要与电源和水源连接，确保供电和卫生。

2.恒温槽需要放置在平稳的地面上，不能与其他设备靠得太近。

3.使用恒温槽时，需保证电源线和供水管不被踩踏或挤压。

3. 设备使用在使用低温恒温槽时，需要遵循以下操作规程：1.在恒温槽上加注足够的制冷液和显色液。

2.启动恒温槽并调整温度，应该根据需求选择合适的温度、时间和频度。

3.低温恒温槽是一种高功率的设备，使用时应该注意避免电源过载，遵循规定的用电容量。

4.恒温槽内的实验器材应该平稳地放置和固定。

5.恒温槽使用时应该避免湿度太大或太小，不要让恒温槽与水或其他液体直接接触。

6.恒温槽使用后，需要关闭电源并将废水排放。

4. 设备维护低温恒温槽需要定期维护，确保其正常运行和寿命。

具体维护措施包括：1.定期更换制冷液和显色液，一般每6个月为宜。

2.定期清洗内部杂质，保持内部清洁干燥。

3.减少温度波动和振动，避免损坏设备。

4.坚决禁止在恒温槽内进行直接燃烧或使用高温物品。

低温循环恒温槽使用说明书一、性能特点：1．低温恒温槽广泛用于化工、石油、医学、生物学、物理化学、计量、大专院校、电子仪表、科研机构等领域进行实验、检测和企业生产的一个冷热受控、温度均匀的场所。

2．恒温槽操纵系统采纳PID自动操纵，LED数显，它的外循环泵可把槽内恒温液体向外输出，建立槽外第二恒温场，扩大使用范围，泵流量6L/MIN。

3．低温恒温槽系列采纳风冷全封闭压缩机组制冷，降温速度快，噪音低，操作方便。

4．内胆和盖子采纳不锈钢制成，经久耐用，美观大方。

5．工作槽尺寸和开口尺寸可依照用户定做，温度从-60~100℃二、技术性能：1．温度范围：0℃~100℃2．内胆尺寸〔长×宽×高〕：400×280×180mm3．整机功耗≤1000-1500W4．整机运行噪声≤70分贝【三】使用条件：1．正常工作条件：环境温度：-10℃~25℃2．相对湿度：≤70％3．电源电压：单相AC220V±10％ 50HZ±2％【四】具体使用：1、请认真阅读说明书和熟悉仪器个部分。

2、把随机软管与外面两个管子连接起来。

3、使用前先用兆欧表测量电源插头相中地检查是否存在绝缘不良或短路情况，然后按规定加入水〔一般水面距离盖板30mm〕,否那么容易烧坏加热管，再接通电源，打开电源开关，温控表得电，设定温度到所需温度即可，具体使用参照以下仪表使用方法。

4、为了使恒温槽内温度均匀，可开启水泵使水循环。

5、本恒温槽加热介质最好使用蒸馏水，禁止使用河水或硬水，倘假设使用自来水，那么应经常在使用结束后，对恒温槽进行清洁工作，以防积聚水垢而妨碍恒温灵敏度。

5．本仪器采纳橡胶滚轮，移动时无声音，后面两脚带刹车，用脚往下扳动即可刹住，可固定机器。

6．正对机器时，靠近自己的管子为进水口，离自己远的为出水口。

7．本仪器发生故障后，应请专业技术人员负责维修以防发生事故。

【五】本卷须知1．设定温度≤室温时，能够关掉面板上加热开关，启动压缩机来操纵温度。
