机械制造基础清考2009

重庆大学机械制造技术基础课程试卷juan2009 ~2010 学年第1学期开课学院：机械学院课程号：11033325考试日期：2010/01/06/考试方式：考试时间：120分钟 题号 一 二 三 四 五 六 七 八 九 十 总分 得分注：1.大标题用四号宋体、小标题及正文推荐用小四号宋体；2.按A4纸缩小打印一、 单项选择题（1分/每小题，共10分）1. 切削用量中对切削力的影响最大的是（ B ）。

A 、切削速度B 、切削深度C 、进给量D 、切削宽度2. 轴类零件加工中，为了实现基准统一原则，常采用（C ）作为定位基准。

A 、选精度高的外圆B 、选一个不加工的外圆C 、两端中心孔D 、选一个中心孔和一个不加工的外圆 3. 经济加工精度系指采用某种加工方法（ C ）。

A 、能达到的最高精磨B 、能达到的平均精度C 、在正常条以下所能保证的精度D 、在最不利条以下所能保证的精度 4. 下列陈述错误的是（ D ）。

A 、加工所要求的限制的自由度没有限制是欠定位、欠定位是不允许的。

B 、欠定位和过定位可能同时存在。

C 、如果工件的定位面精度较高，夹具的定位元件的精度也高，过定位是可以允许的。

D 、当定位元件所限制的自由度数大于六个时，才会出现过定位。

5.在选择粗基准时，首先保证工件加工表面与不加工表面间的位置要求时，则应以（ A ）为基准。

A 、不加工表面B 、加工表面本身C 、精基准D 、三者都对6. 在金属切削过程中，可将切削层划分为三个区，那么，加工硬化现象发生在（C ）区内。

A 、第一变形区B 、第二变形区C 、第三变形区D 、第一变形区和第三变形区7. 砂轮的硬度是指（ B ）。

A 、磨粒的硬度B 、磨粒脱落的难易程度C 、结合剂的硬度D 、磨粒、结合剂、气孔的体积比例 8. 减轻或消除自激振动的措施有（B ）。

A 、增大系统刚度 B 、增大系统阻尼 C 、增大系统质量 D 、隔振9. 在车削细长轴时，为了减小工件的变形和振动，故采用较大（A ）的车刀进行切削,以减小径向切削分力。

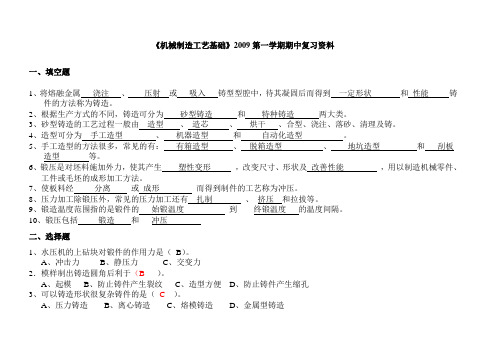

《机械制造工艺基础》2009第一学期期中复习资料一、填空题1、将熔融金属浇注、压射或吸入铸型型腔中，待其凝固后而得到一定形状和性能铸件的方法称为铸造。

2、根据生产方式的不同，铸造可分为砂型铸造和特种铸造两大类。

3、砂型铸造的工艺过程一般由造型、造芯、烘干、合型、浇注、落砂、清理及铸。

4、造型可分为手工造型、机器造型和自动化造型。

5、手工造型的方法很多，常见的有：有箱造型、脱箱造型、地坑造型和刮板造型等。

6、锻压是对坯料施加外力，使其产生塑性变形，改变尺寸、形状及改善性能，用以制造机械零件、工件或毛坯的成形加工方法。

7、使板料经分离或成形而得到制件的工艺称为冲压。

8、压力加工除锻压外，常见的压力加工还有扎制、挤压和拉拔等。

9、锻造温度范围指的是锻件的始锻温度到终锻温度的温度间隔。

10、锻压包括锻造和冲压二、选择题1、水压机的上砧块对锻件的作用力是（B）。

A、冲击力B、静压力C、交变力2．模样制出铸造圆角后利于（B ）。

A、起模B、防止铸件产生裂纹C、造型方便D、防止铸件产生缩孔3、可以铸造形状很复杂铸件的是（C ）。

A、压力铸造B、离心铸造C、熔模铸造D、金属型铸造4、高合金钢及大型锻件应采用的冷却方法有（C ）A、空冷B、坑冷C、炉冷D、水冷5、冲压的分离工序中，使分离部分的材料发生弯曲的冲压方法称为（D ）A、落料B、冲孔C、弯形D、切口6、起模斜度的作用是（D ）。

A、造型方便B、防止铸件应力集中C、防止铸型在浇注时被熔融金属冲坏D、使模样容易从铸型中取出或型芯自芯盒中取出7、自由锻的主要优点是（ D ）。

A、劳动强度低B、金属利用率高C、生产率高D、工具简单通用性强8、自由锻冲孔时，为便于从坯料中取出冲子，应在冲孔位置加一些（D ）。

A、石英粉B、石墨粉C、木屑D、煤粉9、成形后的型芯需要烘干，烘芯的目的是（AC ）。

A、增加型芯的强度B、提高型芯的耐火性C、增加型芯的透气性D、提高型芯的退让性10、冒口的主要作用是（BC ）。

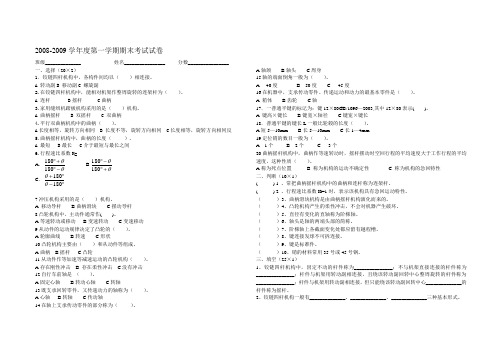

2008-2009学年度第一学期期末考试试卷班级______________ 姓名________________ 分数________________ 一、选择（20×2）1．铰链四杆机构中，各构件间均以（ ）相连接。

A 转动副B 移动副C 螺旋副2.在铰链四杆机构中，能相对机架作整周旋转的连架杆为（ ）。

A 连杆 B 摇杆 C 曲柄3.家用缝纫机踏板机构采用的是（ ）机构。

A 曲柄摇杆 B 双摇杆 C 双曲柄4.平行双曲柄机构中的曲柄（ ）。

A 长度相等，旋转方向相同B 长度不等，旋转方向相同C 长度相等，旋转方向相同反 5.曲柄摇杆机构中，曲柄的长度（ ）. A 最短 B 最长 C 介于最短与最长之间 6.行程速比系数K=A ．θθ-︒+︒180180B.θθ+︒-︒180180C ．︒-︒+180180θθ7.冲压机构采用的是（ ）机构。

A 移动导杆B 曲柄滑块C 摆动导杆 8.凸轮机构中，主动件通常作( )。

A 等速转动或移动B 变速转动C 变速移动 9.从动件的运动规律决定了凸轮的（ ）。

A 轮廓曲线 B 转速 C 形状10.凸轮机构主要由（ ）和从动件等组成。

A 曲柄 B 摇杆 C 凸轮11.从动件作等加速等减速运动的凸轮机构（ ）。

A 存在刚性冲击 B 存在柔性冲击 C 没有冲击 12.自行车前轴是 （ ）。

A 固定心轴B 转动心轴C 转轴13.既支承回转零件，又传递动力的轴称为（ ）。

A 心轴 B 转轴 C 传动轴14.在轴上支承传动零件的部分称为（ ）。

A 轴颈B 轴头C 周身 15.轴的端面倒角一般为（ ）。

A 40度 B 50度 C 45度16.在机器中，支承传动零件、传递运动和动力的最基本零件是（ ）。

A 箱体 B 齿轮 C 轴17．一普通平键的标记为：键12×80GB/1096—2003,其中12×80表示( )。

A 键高×键长 B 键宽×轴径 C 键宽×键长 18．普通平键的键长L 一般比轮毂的长度（ ）。

课程编号：03000138北京理工大学2010～2011学年第2期2009级机械设计基础期末试题A卷班级学号姓名成绩注：试卷共6页，试题解答一律作在试卷上，其它地方无效。

一、选择题（本题12分，每小题2分，把正确的代号填入括号中）1. 为提高闭式齿轮传动齿面接触疲劳强度，下面不正确的措施为（ D ）。

A 选择合金钢齿轮材料以提高许用应力B 加大中心距C 保证齿面加工精度基础上适当增加齿宽D 提高表面粗糙度2. 某二级斜齿轮减速器中间轴上两斜齿轮螺旋角之间关系，比较合理的设计是（B）。

A 旋向相反，大小相等B 旋向相同，大小不一定相等C 旋向相同，大小相等D 旋向相反，大小不一定相等3. 既能实现轴上零件轴向固定又能实现周向固定的措施为（ A ）。

A 销连接B 平键连接C 弹性档圈D 圆螺母4. 以下措施中，( C )可以提高受轴向变载荷的紧螺栓连接中的螺栓强度。

A 螺纹防松B 在被连接件间加橡胶垫片C 采用空心螺栓D 采用精制螺栓5. 带传动中带和带轮间摩擦系数与初拉力一定时，( B )则最大有效圆周力也愈大。

A 带轮宽度越大B 小带轮上的包角愈大C 大带轮上的包角愈大D 带速愈低6. 推力球轴承不适用于高转速，这是因为高速时( C )从而使轴承寿命严重下降。

A 冲击过大B 滚动阻力大C 滚动体离心力过大D 不利于轴承润滑二、判断题（本题10分，叙述正确的题目在括号中填入T，错误填入F，回答正确每小题得2分，错误倒扣2分，不答不得分，本题10分扣完为止。

）1.凸轮从动件为等加速等减速运动规律时既不存在柔性冲击也不存在刚性冲击。

（F ）2. 对回转件进行动平衡或静平衡的目的是减小转子运转时的速度波动程度。

（F）3. 凸缘联轴器适用于两轴对中不好、转速不高的应用场合。

（ F ）4.迷宫式密封主要用于无磨损且速度较高的场合。

（T ）5. 闭式蜗杆传动常设计为大传动比传动，因此需要进行热平衡计算。

（ F ）三、（本题10分）图示机构中凸轮为原动件，试计算机构自由度，若有复合铰链、局部自由度或虚约束请指出。

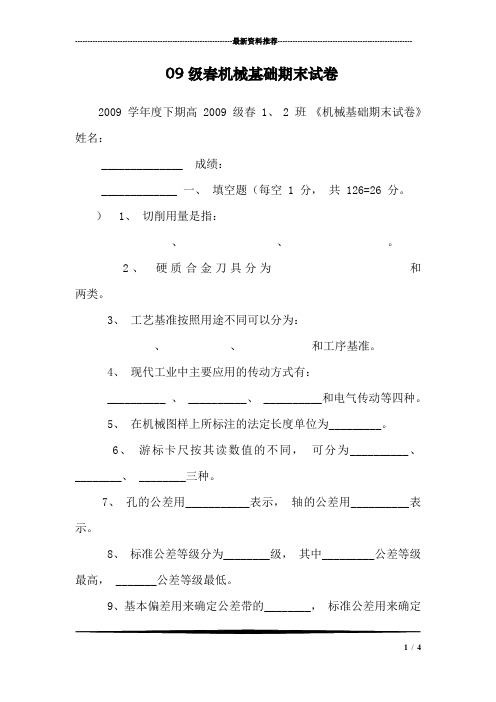

---------------------------------------------------------------最新资料推荐------------------------------------------------------09级春机械基础期末试卷2009 学年度下期高 2009 级春 1、 2 班《机械基础期末试卷》姓名：______________ 成绩：_____________ 一、填空题（每空 1 分，共 126=26 分。

） 1、切削用量是指：、、。

2、硬质合金刀具分为和两类。

3、工艺基准按照用途不同可以分为：、、和工序基准。

4、现代工业中主要应用的传动方式有：__________ 、 __________、 __________和电气传动等四种。

5、在机械图样上所标注的法定长度单位为_________。

6、游标卡尺按其读数值的不同，可分为__________、________、 ________三种。

7、孔的公差用___________表示，轴的公差用__________表示。

8、标准公差等级分为________级，其中_________公差等级最高， _______公差等级最低。

9、基本偏差用来确定公差带的________，标准公差用来确定1 / 4公差带的________。

10、基孔制中的孔称为基准孔，用_______表示，基轴制中的轴称为基准轴，用________表示。

11、按国家标准规定，形状公差有_______个项目，位置公差有_______个项目。

二、判断题（共 10 题，每题 2 分，共 20 分，正确打，错误打。

） 1、一切摩擦传动的传动比都不准确。

（） 2、滚珠螺纹传动的传动效率高，传动时运动平稳，动作灵敏（） 3、普通螺纹的牙型角是60 （） 4、链传动能保证准确的平均传动比，传动功率较大。

（） 5、Ｖ带传动装置必须安装防护罩。

（） 6、低碳钢的塑性太高，可以通过正火适当降低塑性，提高硬度。

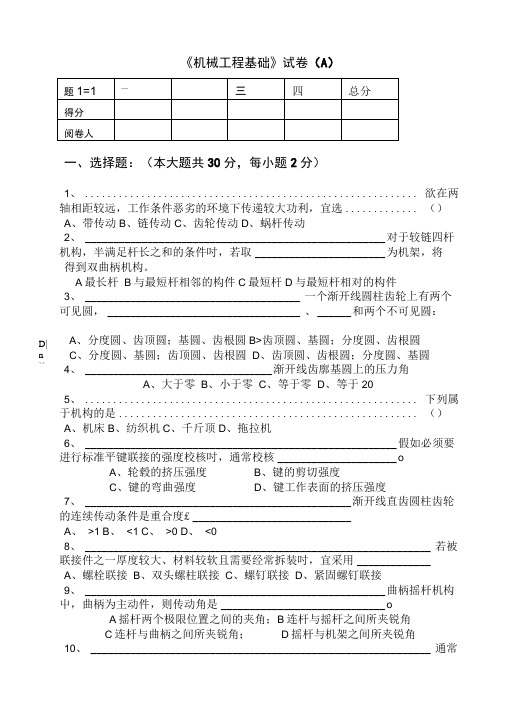

D| n 1$《机械工程基础》试卷（A）一、选择题：（本大题共30分，每小题2分）1、........................................................... 欲在两轴相距较远，工作条件恶劣的环境下传递较大功利，宜选............. （）A、带传动B、链传动C、齿轮传动D、蜗杆传动2、_____________________________________________________ 对于较链四杆机构，半满足杆长之和的条件吋，若取_______________________ 为机架，将得到双曲柄机构。

A最长杆B与最短杆相邻的构件C最短杆D与最短杆相对的构件3、______________________________________ 一个渐开线圆柱齿轮上有两个可见圆，__________________________________ 、______ 和两个不可见圆：A、分度圆、齿顶圆；基圆、齿根圆B>齿顶圆、基圆；分度圆、齿根圆C、分度圆、基圆；齿顶圆、齿根圆D、齿顶圆、齿根圆；分度圆、基圆4、_________________________________ 渐开线齿廓基圆上的压力角A、大于零B、小于零C、等于零D、等于20°5、........................................................... 下列属于机构的是..................................................... （）A、机床B、纺织机C、千斤顶D、拖拉机6、_______________________________________________________ 假如必须要进行标准平键联接的强度校核吋，通常校核_____________________ oA、轮毂的挤压强度B、键的剪切强度C、键的弯曲强度D、键工作表面的挤压强度7、_______________________________________________ 渐开线直齿圆柱齿轮的连续传动条件是重合度£____________________________A、>1B、<1C、>0D、<08、_____________________________________________________________ 若被联接件之一厚度较大、材料较软且需要经常拆装吋，宜采用_____________A、螺栓联接B、双头螺柱联接C、螺钉联接D、紧固螺钉联接9、_____________________________________________________ 曲柄摇杆机构屮，曲柄为主动件，则传动角是_____________________________ oA摇杆两个极限位置之间的夹角；B连杆与摇杆之间所夹锐角C连杆与曲柄之间所夹锐角；D摇杆与机架之间所夹锐角10、____________________________________________________________ 通常情况下，避免滚子从动件凸轮机构运动失真的合理措施是_______________ 。

《机械制造技术基础》题库库一及答案一、（10分）什么是刀具的前角0γ、后角0α、主偏角r κ、副偏角'r κ、刃倾角s λ。

并将各角度标注在图上。

答：前角0γ，在正交平面0P 内度量的基准面P γ与前刀面A γ的夹角；后角0α，在正交平面0P 内度量的主后刀面A α与切削平面P s 的夹角；主偏角r κ，在基面P r 内度量的切削平面P s 与进给方向之间的夹角；副偏角'r κ，在基面P r 内度量的副切削平面'P s 与进给运动反方向之间的夹角；刃倾角sλ，在切削平面P s 内度量的主切削刃S 与基面P r 的夹角。

五、（10分）什么是积屑瘤？试述积屑瘤的形成及其对切削过程的影响？答： 由于刀具前刀面与切屑接触面上的摩擦，当切削速度不高且形成连续切屑时，加工钢料或其他塑性材料，常在刀刃处粘着一块剖面呈三角形的硬块，其硬度是工件材料硬度的2-3倍，称为积屑瘤。

刀-屑接触面间的摩擦是产生积屑瘤的原因，压力和温度是产生积屑瘤的条件。

工件材料硬化指数越大，越容易形成积屑瘤。

积屑瘤对切削过程的影响：1. 增大实际前角b γ，粘结在前刀面上，增大了实际前角，可使切削力减小。

2. 增大切削厚度，由于积屑瘤的产生、成长、脱落是一个周期性的动态过程，切削厚度的变化易引起振动。

3. 积屑瘤不稳定，易破裂，使加工表面的粗糙度增大。

4. 影响刀具的耐用度，积屑瘤相对稳定时，可代替刀刃切削，提高刀具的耐用度；积屑瘤不稳定时，破裂部分有可能引起硬质合金刀具的剥落，降低刀具的耐用度。

六、（15分）CA6140型卧式车床的主电机功率为7.5KW ，转速为1450 r/min ，其主运动传动链如下所示。

试求：1、主轴正转和反转各有多少级转速？2、为什么主轴反转转速高于正转？3、主轴正转的最低转速和反转的最高转速各为多少？（主轴）————————电动机—————左———右VI III II I M V M VII M ⎥⎥⎦⎤⎢⎢⎣⎡⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡⎥⎥⎦⎤⎢⎢⎣⎡ΦΦ2582680205051802050505063435138561303434501413950305822230130答：1. 主轴正转时，从Ⅰ轴到Ⅱ轴有2条传动路线，从Ⅱ到Ⅲ轴有3条传动路线，从Ⅲ轴到Ⅴ轴4条传动路线的传动比为12342020120511502015051,,,180801680504508045050u u u u =⨯==⨯≈=⨯==⨯≈ 其中2u 和3u 基本相同，所以实际只有三种不同的传动比。

重庆大学试卷 教务处07版 第 1 页 共 3 页重庆大学重庆大学 机械机械设计基础设计基础设计基础(II)(II)(II) 课程试A 卷B 卷2009 ~2010 学年 第 一 学期开课学院开课学院：：机械工程机械工程学院学院 课程号： 考试日期考试日期：：考试方式考试方式：：开卷闭卷其他考试时间考试时间：： 120 分钟题号 一 二三四五六七八九十总分得分一、机构机构自由度计算自由度计算自由度计算（（ 分）计算图1所示机构的自由度，若有复合铰链、局部自由度或虚约束，应明确指出。

二、连杆机构连杆机构设计设计设计（（ 分分） 图2所示颚式破碎机，设其行程速比系数K =1.4，颚板长度L CD =300mm ，颚板摆角ψ=35°，颚板在极限位置C 1D 时，铰链C 1与A 之间的距离L AC1=225mm 。

1）自选作图比例尺µL ，用图解法确定曲柄长度L AB ，连杆长度L BC 和机架长度L AD （保留作图线）。

2）确定该机构的最小传动角γmin ；3） 若取构件AB 为机架，机构为何种机构？三、凸轮机构凸轮机构（（ 分分）对心直动平底从动件盘形凸轮机构如图3所示，凸轮实际廓线为一圆，圆心在O 点，图示为推程。

1）标出图示凸轮转向ω，从动件位移S ，压力角α。

2）在图上作出基圆，标出基圆半径r b 。

3）若R =40 mm ，L OA =25 mm ，求基圆半径r b ，从动件行程（最大位移）h 。

命题人：宋立权秦伟组题人：秦伟审题人：宋立权命题时间：2009.11教务处制学院业、班年级学号姓名公平竞争、诚实守信、严肃考纪、拒绝作弊封线密11032435 图3图1图2重庆大学试卷 教务处07版 第 2 页 共 3 页四、齿轮机构齿轮机构（（ 分）1. 一对渐开线正常齿制标准直齿圆柱齿轮传动，已知传动比i 12=2，模数m =4mm ，分度圆上的压力角α=20°，中心距a =120mm ，试求两轮的齿数z 1和z 2，分度圆直径 d 1和d 2，齿顶圆直径d a1和d a2，齿根圆直径d f1和d f2。

2009年7月广东省高等教育自学考试机械制造基础（N）试卷一、单项选择题在每小题类出的四个备选项中只有一个符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.在下列铁碳合金基本组织中，硬度最高的组织是（）A.莱氏体B.铁素体C.渗碳体D.珠光体2.共析钢过冷奥氏体的等温转变曲线中，高温转变产物是（）A.珠光体B.贝氏体C.马氏体D.碳素体3.决定钢的淬透性的主要因素是（）A.含碳量B.合金元素含量C.淬火介质D.工件大小4.调质钢为了得到较好的综合机械性能，应进行的热处理是（）A.退货B.淬火+中温回火C.淬火+低温回火D.淬火+高温回火5.手工砂型铸造时，型砂紧实度过高铸件将会产生（）A.砂眼B.气孔C.错箱D.缩松6.刨削方法主要适用于加工（）A.轴套盘类零件B.窄长平面C.箱体零件D.宽平面7.加工大型箱件零件上有数量较多、孔径较大、精密要求过高的孔时，一般使用的加工方法是（）A.钻削B.拉削C.铰削D.镗削8.刀具前刀面与基面之间的夹角是指车刀的（）A.前角B.后角C.主偏角D.刃倾角9.要想获得较高的弹性极限和屈服强度，淬火后通常还需要采用的热处理是（）A.低温回火B.中温回火C.高温回火D.退火10.马氏体属于（）A.体心正方晶体结构B.体心立方晶体结构C.面心立方晶体结构D.密排六方晶体结构²²11.下列合金中，通常以逐层凝固方式结晶的是（）A.结晶温度宽的合金B.铸钢C.灰铸铁D.共晶合金12.如果铸铁在结晶过程中，各阶段石墨化都能充分进行，最后得到的组织是（）A.P+GB.F+PC.F+GD.G13.渗碳钢20CrMnTi中，Cr的主要作用是提高（）A.耐磨性B.红硬性C.淬透性D.强度14.亚共析钢的正火加热温度通常为【】A.Ac3+40℃B.Ac cm+30℃C.Ac1+30℃D.Ac3-30℃15.从铁素体中析出的渗碳体称为【】A.一次渗碳体B.二次渗碳体C.三次渗碳体D.共晶渗碳体16.大批量焊接汽车油箱时，应采用的焊接方法是【】A.压力焊B.氩弧焊C.缝焊D.埋弧自动焊17.碳原子固溶到α-Fe中形成的间隙固溶体称为【】A.渗碳体B.铁素体C.奥氏体D.珠光体18.刃倾角除了影响刀尖强度外，还影响【】A.粗糙度B.排屑方向C.轴向力D.径向力19.角钢组成的汽车吊臂（桁架机构），应选的焊接方法是.【】A.埋弧自动焊B.钎焊C.电阻焊D.手工电弧焊20.共析钢加热为奥氏体后，冷却时所形成的组织主要决定于【】A.奥氏体冷却时的转变温度B.奥氏体在加热时的均匀化程度C.奥氏体加热时的温度D.奥氏体的加热时间21.球化退火是将钢加热到一定温度，保温一定时间，然后以什么形式冷却的一种热处理工艺？A.随炉冷却到一定温度下出炉冷却B.在空气中冷却C.在油中冷却D.在水中冷却22.FE-FE3C相图中，奥氏体冷却到PSK线时开始析出【】A.菜氏体B.铁素体C.渗碳体D.珠光体23.阶梯轴在直径相差较大时，最好采用的毛坯是【】A.铸件B.焊接件C.锻件D.型材24.切削韧性较好的金属材料时，为减少切削热，降低切削温度，应取较大的【】A.前角B.后角C.主偏角D.副偏角25.材料保持完全弹性变形所承受的最大压力称为【】A.伸长率B.弹性极限C.抗拉强度D.屈服极限26.锻造时，加热温度超过始锻造温度过多，使晶粒边界出现氧化及熔化的现象称为【】A.过烧B.过热C.脱碳D.氧化27.焊接接头最薄弱的区域是【】A.热影响区B.部分相变区C.熔合区D.正火区28.对于主要在垂直于流线方向受力的零件如吊钩等，其锻造比应选取多少为宜？【】A.<2B.2~2.5C.2~5D. >529.机床床身采用何种材料制造为宜【】A.45B.16MnC.HT200D.QT500-730.车削细长轴时，为防止工件产生弯曲变形，要用何种附件辅助支承？【】A.顶尖B.鸡心夹C.心轴D.中心架31.对于亚共析钢，淬火温度通常选择在那个临界点以上40℃左右？【】A.Ac1B.Ac2C.Ac3 Ar132.高速钢W18Cr4V中，W的主要作用是【】A.提高红硬性B.提高淬透性C.降低残A含量D.提高淬硬性33.下列钢中钢号淬硬性最高的是【】A.T10B.20CrMnTi c.60Si2Mn D.4534.为了准确测定灰铸铁的硬度，通常采用的测定方法是【】A.HBSB.HRCC.HRAD.HV35.下列材料中，焊接性能和冷冲压性能最好的是【】A.15B.45C.65D.60Si2Mn36.合金结晶成固态时，当溶质原子代替了溶剂晶格的某些结点原子而形成的固溶体，称为【】A.替代式固溶体B.置换式固溶体C.间隙固溶体D.溶剂固溶体37.下列材料铸造时容易形成缩松缺陷的是【】A.结晶范围宽的合金B.结晶范围窄的合金C.共晶合金D.纯金属38.下列合金适合制造汽轮机主轴类零件的是【】A.40CrB.38CrMoAIA c.20CrMnTi D.1Cr1339.下列哪个性能不是型砂和芯砂应具备的性能？【】A.透气性B.耐火性C.退让性D.刚度40.产生未焊透和夹渣的主要原因是【】A.焊接电流太小B.焊条移动太慢C.电弧太短D.坡口角度过大二、填空题41.锻造时，若金属加热到过高温度或在高温下保持时间过长，而引起晶粒粗大现象称为。
