关于分子筛纯化系统介绍课件

关于分子筛纯化系统介绍课件
附热接近化学反应热，需要一定的活化能，其 吸附和解吸速度都比物理吸附慢。”
用户至上 质量第一
杭州杭氧股份有限公司
分子筛纯化系统
吸附热:
空分吸附中水分，CO2占主要时，物理吸附占 主要，吸附热主要由水分，CO2冷凝潜热产生， 所以产生了吸附器前后温度的升高。
再生: (解吸或脱附)
由于分子筛等吸附剂是固体，它的多孔吸附表
面是有限的，所以不能连续操作，吸附容量饱
和时，必须进行解吸。
用户至上 质量第一
杭州杭氧股份有限公司
固定床吸附原理
再生: (解吸或脱附)
“气体一固体”, 这是不均匀界面吸附, 已被吸 附的原子或分子, 返回到气相中, 称之为解吸或 脱附。
(2) 恒温恒压固定床吸附的基本原理 当吸附质浓度为ye混合气体开始以恒定流速进
由于吸附器在工作周期内必须在出口空 气中出现二氧化碳之前结束，即切换。 这表明乙炔、丙烯、丁烷、丁烯不能随 空气进入空分设备内。
用户至上 质量第一
杭州杭氧股份有限公司
吸附物质
可将上述吸附用表3、表4示出：
表3：分子筛透过和吸附杂质
透过
甲烷、乙烷、丙烷、
乙烯
吸附
(二氧化碳) 乙炔、 丁烷、丙稀、丁 烯…… (水).
用户至上 质量第一
杭州杭氧股份有限公司
分子筛
13X型的分子筛化学通式 Na86[(AlO2)86·(SiO2)106] .mH2O 能吸附临界直径<10艾的分子。
1艾=10(-10)米 特点:分子筛无毒、无味、无腐蚀性，
不溶于水及有机溶剂， 但能溶于强酸和强碱。
用户至上 质量第一
杭州杭氧股份有限公司
分子筛内部结构--多孔
用户至上 质量第一

空分分子筛培训

空分分子筛培训

启动前的准备工作
检查设备各部件是否完好， 确认电源、气源等供应是 否正常。
启动步骤
按照操作规程逐步启动设 备，包括开启电源、启动 冷却系统、启动控制系统 等。
停车步骤
在设备正常运行状态下， 按照操作规程逐步停车， 包括关闭控制系统、停止 冷却系统、切断电源等。
正常运行监控参数调整
监控参数
密切关注设备运行过程中各项参数的变化，如温度、压力、 流量等。
学员普遍认为本次培训内容充 实，理论与实践结合紧密，收
获颇丰。
通过与同行交流，拓宽了视野 ，增进了对空分分子筛领域的
了解。
实验操作环节让学员亲身体验 了空分分子筛的实际应用，加
深了对理论知识的理解。
部分学员表示，希望未来能够 举办更多类似的培训活动，以
便持续学习和提升。
未来发展趋势预测
随着环保要求的日益严格，空分分子 筛在气体分离和净化领域的应用将更 加广泛。
01
掌握了空分分子筛的基本 原理和工作机制，包括吸 附、脱附等关键过程。
02
学习了空分分子筛的选 型、设计、安装和调试 等实用技能。
03
通过案例分析，了解了空 分分子筛在实际应用中的 常见问题及解决方案。
04
进行了实验操作，熟悉 了空分分子筛的性能测 试和维护方法。
学员心得体会分享
01
02
03
04
空分分子筛的智能化、自动化程度将 不断提升，以适应工业4.0的发展趋 势。
新型空分分子筛材料的研发将成为未 来发展的重要方向，以提高吸附性能 和降低能耗。
空分分子筛的回收利用和再生技术将 得到更多关注，以实现资源的可持续 利用。
持续学习提升建议
关注行业动态，及时了解空分分子筛领域的新技术、新 产品和新应用。

Agilent-GCMS培训优秀课件

Agilent-GCMS培训优秀课件

5973 旳放气 阀位置
46
质谱旳本地控制面板
• 诊疗 • 放空 / 抽真空 • 调谐 • 运营 / 停止
47
第三章 调 谐
48
主要内容
• MS调谐旳基本原理 • 化学工作站中旳不同调谐
49
调谐做什么?
▪ 设定离子源部件旳电压,以得到良好旳敏捷度 ▪ 设定 amu gain 和 amu offset 以得到正确峰宽 ▪ 设定 mass gain 和mass offset以确保正确旳质量分配 ▪ 设定 EM 电压
22
常见元素同位素表
元素
A
质量 %
H 1 100
P 31 100
F 19 100
I 127 100
C 12 100
N 14 100
O 16 100
S 32 100
Si 28 100
Cl 35 100
Br 79 100
A+1 质量 %
2
0.05
13
1.1
15
0.37
17
0.04
33
0.80
29
5.1
31
总离子流色谱
Abundance 8000000
TIC: ALKDEMO.D
33
34
6000000
32
4000000 2023000
31 30
35 36
Time 5.25 5.26 5.27 5.28 5.29 5.30 5.31 5.32 5.33
AbundanceScan 32 (5.281 min): ALKDEMO.D
26
四极杆
27
高能打拿极和电子倍增器
四级杆

空分装置分子筛系统讲义

空分装置分子筛系统讲义

4.2、为什么使用双层床
• 1、分子筛的特点 • 2、活性氧化铝的吸附特点
4.4 吸附时温度的变化
4.3、固定床吸附能力
• • • • 1、压缩空气的流速 2、分子筛再生完全程度 3、空气的温度 4、空气中被吸物的浓度
4.3.1吸附转效曲线
4.3.2、 吸附与温度关系
三 、解析再生
• • • • • 1、卸压 : 2、加热: 3、冷吹: 4、均压： 5、并联： （8分) （95分) （115分） （20分） （2分
• •
•
• • •
• •
2号分子筛活化恢复的情况 分子筛进水以后的活化，关键是要设法提高再生温度。平常加温气进口温度保证 160℃即可保证完全解析，在这样的特殊情况下若再生气进口温度能达到190~200℃， 那么解吸将能达到最佳效果，冷吹峰值可达到150℃以上。有条件的话，可考虑增开蒸 汽加热器、多开一台电炉等办法来提高温度。 这次在活化2号分子筛的过程中，从第三个周期开始前将调功柜温度设定值提高到了 190℃，加温气进口温度保持180℃以上，效果显著增强，冷吹峰值变化明显，详情如 下： 第一个周期冷吹峰值有37℃（调功柜温度设定为175℃，平时为173℃）加温气进 口温度165℃，出口温度最低值18℃；说明解析很不理想。 第二个周期，将调功柜温度设定到180℃，加温气进口温度上升到170℃，气体出 口最低值3℃，说明解析量增多了，但不完全，最后冷吹峰值是37℃。 到第三个周期，，将调功柜温度设定到190℃， 加温气进口温度达到了180℃，加 温气出口最低值2℃。这时，我们考虑解析条件已能基本保证，于加温阶段结束后，开 始向系统导气。本周期冷吹峰值达到48℃。 第四个周期，冷吹峰值达到61℃。 在后续的几个周期，冷吹峰值逐渐递增，分别达到93℃、112℃、127℃、133℃；2 号分子筛的工作时间在7月30日中班达到了3.5h（空气量90000 m3/h），其吸附能力 在逐渐恢复之中。

空分分子筛课件

空分分子筛课件

MAIN
INTERRUPT
Rstrat Handler 运行结束后 回到主程序中某一个步骤块
HOLD RESTRAT
STOP
ABORT
Abort Handle退出程序
Abort Handler的优先级最高 从Abort Handler只能到Check Handler
CHECK MAIN
INTERRUPT
TRANSITION
。。。
。。。
注意事项：SCM激活后（Monitoring）出现红色×，表示SCM有错误
SCM顺控程序功能块介绍
一、Transition（条件块）
每个条件块最多包含10个条件
每个条件块最多包含4个逻辑门（运算）
3个主级运算（Primary：P1 P2 P3） 1个次级运算（Secondary：S）
AUTOMANA.MODE:=0 AUTOMANA.MODE:=1 AUTOMANA.MODE:=2 AUTOMANA.MODE:=3 AUTOMANA.MODE:=4 AUTOMANA.MODE:=5
MAN AUTO CAS BCAS NONE NORMAL
程序中查看命令、状态
PIDA块
PIDA.MODEATTR:=0 PIDA.MODEATTR:=1 PIDA.MODEATTR:=2 PIDA.MODEATTR:=3
顺控程序命令和状态
程序命令 程序状态
RESET
COMPLETE
INACTIVE
RESUME
(1st State After Download)
ACTIVE INACTIVE
IDLE
RESET
VALIDATED
START
RUNNING

分子筛系统培训课件

分子筛系统培训课件

本次培训的主要内容回顾
分子筛系统基本原理
01
介绍了分子筛的吸附原理、分类和应用领域。
分子筛系统操作流程
02
详细讲解了分子筛的装填、启动、运行和维护流程，以及各个
步骤的操作要点和注意事项。
分子筛系统常见问题及解决方案
03
总结了分子筛系统运行过程中可能出现的常见问题，并给出了
相应的解决方案。
学员实际操作与经验分享
建议加强分子筛系统基本原理 和相关理论的讲解，帮助学员 更好地理解分子筛系统的本质
和特点。
增加案例分析
建议增加分子筛系统实际应用 案例分析，帮助学员更好地理 解分子筛系统在实际生产中的
应用和作用。
感谢您的观看
THANKS
清洁与润滑
定期对系统的设备进行清 洁和润滑，防止设备过度 磨损和堵塞。
更换耗材
根据需要更换分子筛系统 中的耗材，如过滤器、密 封件等。
分子筛系统的常见故障与排除
压力异常
当系统压力异常时，应检 查设备是否漏气或堵塞， 并对相应的设备进行维修 或更换。
温度异常
当系统温度异常时，可能 是由于设备故障或气体成 分问题导致的，应检查气 体成分和设备状态。
分子筛系统具有可重复 使用性
由于分子筛是一种无机材料，使用过程中不 会产生有害物质，因此对环境友好。
经过一定条件下的再生处理，分子筛可以重 复使用，具有较长的使用寿命。
02
分子筛系统的工作原理
分子筛吸附原理
分子筛吸附原理是基于分子筛 的独特孔径分布和极性表面特 性，能够根据分子的大小和极 性进行选择性吸附。
分子筛系统的应用前景与市场预测
前景广阔，市场潜力巨大
随着科技的进步和应用领域的拓展，分子筛系统的应用前景十分广阔。未来，随着环保政策的加强和工业生产工艺的持续改进 ，分子筛系统的市场需求仍将保持快速增长。同时，考虑到技术的成熟和成本的降低，分子筛系统的应用范围也将会进一步扩 大。

空分装置分子筛系统讲义资料共62页

空分装置分子筛系统讲义资料共62页
规，就是极端的不公。 ——西 塞罗 57、法律一旦成为人们的需要，人们 就不再 配享受 自由了 。—— 毕达哥 拉斯 58、法律规定的惩罚不是为了私人的 利益， 而是为 了公共 的利益 ；一部 分靠有 害的强 制，一 部分靠 榜样的 效力。 ——格 老秀斯 59、假如没有法律他们会更快乐的话 ，那么 法律作 为一件 无用之 物自己 就会消 灭。— —洛克
60、人民的幸福是至高无个的法。— —西塞 罗
谢谢！
51、 天 下 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
55、 为 中 华 之 崛起而 读书。 ——周 恩来

第四节分子筛简介ppt课件

第四节分子筛简介ppt课件
1988年 Davis成功合成了具有十八元环的VIP-5分子筛
20世纪90年代 Estermann和徐如人分别报道了两种新的具有二十元 环的超大孔Cloverite和JDF-20分子筛
1992年 Kresge用表面活性剂合成了一系列全新的MCM介孔分子筛
4
Chapter 3 篮球比赛是根据运动队在规定的比赛时间里得分多少来决定胜负的，因此，篮球比赛的计时计分系统是一种得分类型的系统
AlPO4-8 VPI-5 三叶沸石
JDF-20
代号 LTA CHA ERI MTT
FER MFI MEL MTW LTL MOR OFF FAU AET VFI CLO
孔道体系 8-8-8 8-8-8 8-8 10 10 10-8 10-10 10-10 12 12 12-8 12-8-8 12-12-12 14 18 20-20-20 20-10-8
14
§3-4 分子筛 化学
Chapter 3 篮球比赛是根据运动队在规定的比赛时间里得分多少来决定胜负的，因此，篮球比赛的计时计分系统是一种得分类型的系统

p区元素化学
§3-4 分子筛 化学
（3）笼——主要结构单元
各种环通过氧桥相互连接成三维空间的多面体叫晶 穴或孔穴，也有称为空腔，通常以笼(cage)来称呼。由笼 再进一步排列即成各种沸石的骨架结构。
p区元素化学
§3-4 分子筛 化学
• 按硅铝比分为A型、X型、Y型等分子筛
通式为：MO·Al2O3·xSiO2·yH2O 其中M代表K、Na、Ca等
习惯上：
SiO2/Al2O3摩尔比：2.2~3.0 叫X型分子筛； SiO2/Al2O3摩尔比：>3.0叫Y型分子筛； A型分子筛的硅铝比接近1：1。

分子筛系统培训课件

分子筛系统培训课件

三、分子筛吸附器的工作流程
6、活性氧化铝具有抗压强度高、磨耗率低、不粉化 、不爆裂等特点。其抗冷、热的突变性也很强。 在空气饱和含水量高时有较好的吸水性，而且与 分子筛等高度的床层下，阻力也更低。活性氧化 铝价格相对低一些，所以一般在处理空气温度较 高的情况下（~15-20℃左右），其空气中饱和含 水量较大时，在下层设置活性氧化铝，利用它对 空气进行初步干燥，更经济，节能。所以现在大 中型空分中选择双层床吸附器较为普遍。
三、分子筛吸附器的工作流程
• 2、吸附饱和后的吸附剂就失去了继续吸附
的能力，应当进行再生后才能使用。再生 过程是吸附的逆过程—解吸，即把所吸附 的水分、二氧化碳、乙炔等一些碳氢化合 物通过污氮气带走，然后再继续使用。再 生一般分四步进行：1. 卸压；2. 加温；3. 吹冷； 4. 均压。
三、分子筛吸附器的工作流程
一、吸附原理及常用吸附剂
• 1.2 物理吸附与化学吸附
• 按照吸附剂表面与吸附质分子间作用力的 不同, 吸附可分为物理吸附及化学吸附两种 。对于物理吸附, 吸附剂和吸附质之间通过 分子间力(也称“范得华”力) 相互吸引发生吸 附现象。在化学吸附中, 被吸附的分子与吸 附剂表面的原子发生化学作用, 在吸附剂和 吸附质之间会发生电子转移、原子重排或 化学键的破坏与生成等现象。
• (3) 所有的吸附过程都是放热反应, 物理吸附放出的“吸附 热”比化学吸附要少得多, 其热量接近吸附质液体状态下 的汽化热或气体状态时的冷凝热;
• (4) 物理吸附没有选择性, 即任何固体都可以吸附任何气体 , 仅在于吸附量的不同而已(吸附量太小的吸附作用没有实 际应用价值) ;
• (5) 物理吸附与凝聚有关, 因此必然只有在低于被吸附物质 的沸点时才能进行。

分子筛系统培训课件

分子筛系统培训课件

THANKS
谢谢您的观看
监控内容
实时监测分子筛系统的温 度、压力、流量等关键参 数，确保设备运行在正常 范围内。
异常处理
发现异常情况时，及时采 取措施处理，并记录异常 情况及处理过程。
数据记录与分析
定期记录运行数据，对数 据进行分析，为设备的维 护和优化提供依据。
分子筛系统的日常维护与保养
日常检查
每天对分子筛系统进行例行检查 ，包括设备外观、紧固件、润滑
。
分子筛系统在未来的发展前景与趋势
分子筛系统的发展前景
随着环保意识的提高和能源需求的增加，分子筛系统在未来的发展前景十分广阔。预计未来几年，分子筛系统的 市场规模将继续扩大，应用领域也将不断拓展。
分子筛系统的发展趋势
未来，分子筛系统的发展将更加注重环保、节能和可持续发展。新型高效吸附剂和分离工艺的研发将继续成为研 究重点；同时，智能化、自动化技术的应用也将进一步提高分子筛系统的运行效率和稳定性。此外，随着全球气 候变化问题日益严重，碳捕获和储存技术将成为分子筛系统的重要发展方向之一。
故障分析
根据故障表现，分析故障原因，确定 故障点。
03
分子筛系统的应用与案例分析
分子筛系统在化工领域的应用
石油化工
分子筛催化剂用于石油裂化、重 整等反应，提高油品质量和产量
。
精细化工
分子筛作为高效分离剂和催化剂 ，用于生产高纯度化学品、功能
性材料等。
煤化工
分子筛用于煤制天然气、煤制油 等反应中，实现煤炭的高效转化
。
分子筛系统在环保领域的应用
大气治理
分子筛作为吸附剂用于去除工业废气中的有害物 质，如硫化物、氮氧化物等。
水处理
分子筛用于污水处理和饮用水净化，有效去除水 中的有害物质和异味。

预冷系统分子筛系统培训课件

预冷系统分子筛系统培训课件

KLD77A.10000型空气预冷系统操作规程一、主要技术参数：1）、加工空气量77000M3/h(0℃，101.3KPa)2）、空气进口压力0.615MPa（绝压）3）、空气进口温度≤105℃4）、空气出口温度～18℃5）、外界供水温度≤30℃6）、空气冷却塔上部进水量38 T/h7）、空气冷却塔中部进水量185T/h8）、空气冷却塔排水温度≤30℃9）、污氮气进水冷却塔温度38/28℃10）、氮气进水冷却塔温度22℃11）、外界供水压力0.3MPa12）、当地大气压 99.6KPa二、启动前的准备工作：确定循环水泵已经启动，压力流量达到要求。

打开V1176向水冷塔内补水，液位控制在1100mm。

确定常、低温水泵，冷冻机均已送电。

三、启动操作：空压机正常启动升压后空气冷却塔内空气压力也随之升高，待空冷塔内压力达到0.4bar以上时，方可启动常、低温水泵。

否则分子筛存在带水的风险。

常温水泵的启动（以启动1号泵为例）：1）、开V1101阀，然后打开泵前后排气阀V1111和V1113。

2）、待有连续水流出后，关闭V1111和V1113阀，开V1105阀。

3）、启动水泵WP1101，此时V1103止回阀打开，V1107调节阀自动打开，水进入空气冷却塔的下段，应注意控制FIA1102水的流量在185M3/H左右。

4）、待液位LI1102上升到600mm左右时，V1162阀投自动向外排水。

5）、低温水泵的启动（以启动1号低温泵为例）：6）、开V1176阀向水冷却塔供水.7）、当液位LI1104上升到1100mm时，打开V1117、V1121阀、V1125，打开V1129阀对泵出口进行排气，待有连续水流出后，关闭V1229阀，启动水泵WP1103.8）、待泵上压后，此时止回阀V1123阀自动打开，冷水进入空气冷却塔的上段，进塔后与空气进行热质交换后从底部排出，此时FI1101水的流量为38T/H。

9）、水泵正常后视情况来启动冷冻机，并将冷冻水出口管道去加药分管水阀打开，打开V1127，将加药泵电源打开。

分子筛(课堂PPT)

分子筛(课堂PPT)
分子筛主要是由氧化钠(Na2O)、氧化铝(A12O3)和氧化硅(SiO2) 组成的。一般分类根据分子筛中SiO2与Al2O3的摩尔数之比(即硅 铝比)确定。A型分子筛的硅铝比为2，X型的硅铝比为2.5，Y型 的硅铝比为5，丝光沸石的硅铝比为10。一般情况下分子筛并非 很纯，所以硅铝比在一定范围内变化，X型为2～3，Y型为3～6， 丝光沸石为9～12。
分子筛及其催化作用
沸石分子筛是一类重要的无机微孔材 料，具有优异的择形催化、酸碱催化、吸 附分离和离子交换能力，在许多工业过程 包括催化、吸附和离子交换等有广泛的应 用。沸石分子筛的基本骨架元素是硅、铝 及与其配位的氧原子，基本结构单元为硅 氧四面体和铝氧四面体，四面体可以按照 不同的组合方式相连，构筑成各式各样的 沸石分子筛骨架结构。
• 合成条件的影响 反应混合物的组成、如SiO2/Al2O3，SDA(模板 剂)/SiO2, OH-/SiO2, H2O/SiO2，以及合成温度，结晶 时间等是影响产物的重要因素。
****ZSM-5分子筛属于正交晶系，具有比较特殊的结构， 硅氧四面体和铝氧四面体以五元环的形式相连，八个五 元环组成一个基本结构单元，这些结构单元通过共用边 相连成链状，进一步连接成片，片与片之间再采用特定 的方式相接，形成ZSM-5 分子筛晶体结构。因此，ZSM5 分子筛只具有二维的孔道系统，不同于A型、X型和Y 型分子筛的三维结构，十元环是其主孔道，平行于a轴的 十元环孔道呈S型弯曲，孔径为5.4 × 5.6 Å，平行于c轴的 十员环孔道呈直线形，孔径为 5.1 × 5.5 Å。
沸石分子筛简介
沸石分子筛——结晶型的硅铝酸盐。化学组成可表为： Mx/n[(AlO2)x(SiO2)y]·ZH2O
例：A沸石 Na12(AlO2)12 (SiO2)12 ·ZH2O X沸石 Na86(AlO2)86(SiO2)106 ·ZH2O Y沸石 Na56(AlO2)56 (SiO2)136·ZH2O
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在相同的空分等级上，吸附剂 的用量与卧式吸附器4 小时的
工作时间的用量差不多。
二、分子筛吸附器的结构
立式轴向气流吸附器： 气流均布较容易，但气 流面积受圆筒直径的限
制，只能用在 10000
空分设备下。直径过
大，运输上存在一定
的困难。
二、分子筛吸附器的结构
卧 式
双
层
床
吸 附
二、分子筛吸附器的结构
立式径向流吸附器，它的气流径向穿过吸附层，直立式放置。比卧式吸附器，在较 大型空分上节约用地。但它多层吸附剂同心度要求高，制造成本高。并且进入维修不便。 受运输的影响，直径也不能过大，所以吸附周期大多设置在~3小时，在相同的空分等级上， 吸附剂的用量与卧式吸附器4 小时的工作时间的用量差不多。
43 41
三、分子筛吸附器的工作流程
• 2、吸附饱和后的吸附剂就失去了继续吸附
的能力，应当进行再生后才能使用。再生 过程是吸附的逆过程—解吸，即把所吸附 的水分、二氧化碳、乙炔等一些碳氢化合 物通过污氮气带走，然后再继续使用。再 生一般分四步进行：1. 降压；2. 加温；3. 吹冷； 4. 升压。
三、分子筛吸附器的工作流程
一、吸附原理及常用吸附剂
• 1.2 物理吸附与化学吸附 • 按照吸附剂表面与吸附质分子间作用力的 不同, 吸附可分为物理吸附及化学吸附两种。 对于物理吸附, 吸附剂和吸附质之间通过分 子间力(也称“范得华”力) 相互吸引发生吸 附现象。在化学吸附中, 被吸附的分子与吸 附剂表面的原子发生化学作用, 在吸附剂和 吸附质之间会发生电子转移、原子重排或 化学键的破坏与生成等现象。 • 在我们研究的压缩空气吸附干燥范围内发 生的是物理吸附。物理吸附有下列特点:
分子筛吸附器培训课件
新钢气体厂 唐 剑 2010年11月

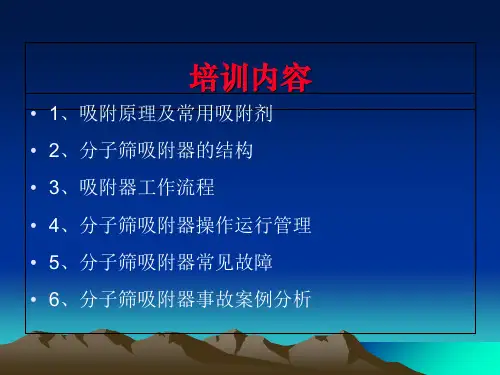

培训内容
