(规范)地质编录

固体矿产勘查原始地质编录之一探槽（井）原始地质编录黄与能二○○八年四月．重点提示1．编录壁的选取及绘图方向：东西向探槽：编北壁——北高、南低或相近；编南壁——南高、北低。

南北向探槽：编东壁——东高、西低或相近；编西壁——西高东低。

2．分层：（1）分层单元：复杂矿体——小于填图单元；一般矿体——同于填图单元。

（2）分层厚度及夹石剔除厚度：按工业指标。

（3）分层主要对象：不同矿体、不同矿石类型、不同工业品级、不同岩石类型、断层上下盘矿体。

3．布样：（1）沿厚度方向连续控制矿体及直接顶底板。

（2）布样“三不”原则：不跨矿石类型、品级；不跨矿种（断层）；样长真厚不超过工业可采厚度。

（3）岩石（脉岩）剔除原则：以工业指标的剔除厚度为准、夹石薄时与低品位矿石合采贫化。

（4）样品编号：以任何时候都不至引起错混为准。

（5）布样后应及时采样，特别是刻槽样。

4．投影作图：（1）主要地质编录要素：界线、产状、样品及标本位置、导线点等按与基线的相对位置，按比例缩小描绘于坐标纸上。

（2）地质体的取舍：图上大于1mm的应绘，特殊意义的不足1mm放大绘。

（3）探槽拐弯处理：①编录壁及基线以及槽底与编录壁的共用边，在任何时候都应连续绘制。

②方向变大时：在拐弯处裂开槽底的非共用边（内侧边），裂开夹角等于拐弯角度。

③方向变小时：在拐弯处断开非共用边，并切去一块同于拐弯角度大小的重叠面后，与前一导线槽底相连接。

5．投影作图原理：（1）面向编录壁，在坐标纸上选择合适位置，绘出第一基点及第一导线，每一导线起点均为0。

（2）槽壁投影：每个要素点有两个投影要素——导线读数及与导线的垂直距离。

（3）槽底投影：先将各要素点按地质走向投到壁底共用边，然后按槽壁投影方法投影。

（4）连图：分类、分地质体、分地质界线相连成图。

6．描述纪录：（1）以基线为准，依次逐一记录。

（2）岩性、矿体按分层为单元描述记录：在基线中间分层时，分段描述记录；跨导线分层时，将所跨导线内的同一分层统一描述。

搞地质需掌握的基本知识一、杂填土：杂色,松散,大孔隙，上部为砼地坪，含较多的碎石。

二、淤泥质粉质粘土：灰色~灰黑色，流塑，部分夹有机质；无摇振反应，稍有光滑,干强度低，韧性低，有腐味。

三、粘土：灰黄色，可塑,无摇振反应、光滑，干强度高，韧性高,局部分布。

四、粘土：灰黄～褐黄色，硬塑,含少量的铁，锰质结核，可塑，无摇振反应,光滑，干强度高，韧性高.五、粉质粘土：青灰色,软~可塑状，为后期沉积，摇振反应无，稍有光滑，干强度中等，韧性中等.六、粉质粘土：灰黄～褐黄色,硬塑，含青灰色粘土团块无摇振反应，稍有光滑，干强度中等，韧性中等。

七、粉质粘土：灰黄~褐黄色，可塑，无摇振反应，稍有光滑,干强度中等，韧性中等。

八、粉质粘土：灰黄色,可塑，稍有光滑，干强度中等,韧性中等。

局部含团块状密实粉土.九、粉质粘土：灰黄～褐黄色，钙质结核，硬塑，无摇振反应，稍有光滑,干强度中等，韧性中等。

十、粉质粘土：灰黄～灰色,软~可塑，粉粒含量高，无摇振反应，稍有光滑，干强中等,韧性中等。

十一、粉质粘土：上部浅灰色，中下部褐黄色，硬塑，含少量铁锰质结核，无摇振反应，切面光滑,干强度高，韧性高。

十二、粉质粘土夹粉土：灰黄~青灰色,可塑，含少量云母片，无摇振反应，稍有光滑,干强度中等，韧性中等.十三、粉砂:黄色，含云母片,中密。

主要由石英等矿物组成,饱和状态。

十四、粉砂：上部灰黄色，底部浅灰色，含云母片,饱和状态，密实。

十五、粉质粘土夹粉土：灰黄色，软～可塑，无摇振反应,稍有光滑,干强度中等,韧性中等。

局部夹薄层粉土。

十六、粉土：灰黄，含云母片，很湿，稍密.摇振反应中等，无光泽反应，干强度低,韧性低。

十七、粉砂:灰黄,含云母片，饱和，密实，主要成分由长石、石英、云母等组成，磨园度好、分、选性好。

十八、粉土:浅灰色，含云母片，摇振反应中等，无泽反应，干强度低,韧性低。

十九、粘土夹粉砂:灰黄色，褐黄色,可塑，含少量钙质结核核径为3cm。

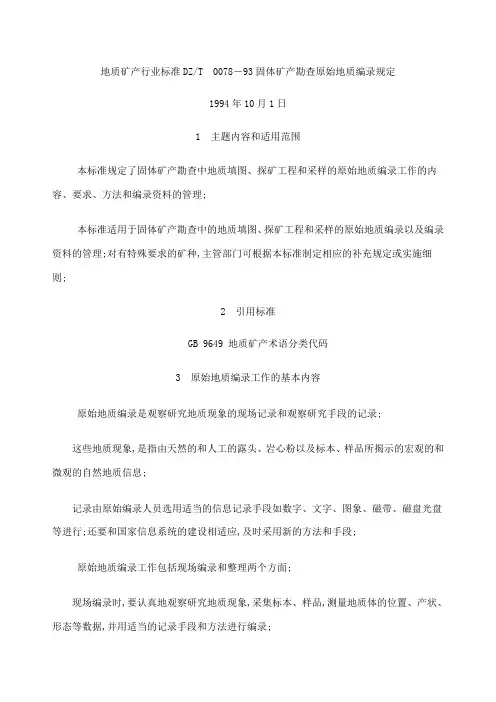

地质矿产行业标准DZ/T 0078－93固体矿产勘查原始地质编录规定1994年10月1日1 主题内容和适用范围本标准规定了固体矿产勘查中地质填图、探矿工程和采样的原始地质编录工作的内容、要求、方法和编录资料的管理;本标准适用于固体矿产勘查中的地质填图、探矿工程和采样的原始地质编录以及编录资料的管理;对有特殊要求的矿种,主管部门可根据本标准制定相应的补充规定或实施细则;2 引用标准GB 9649 地质矿产术语分类代码3 原始地质编录工作的基本内容原始地质编录是观察研究地质现象的现场记录和观察研究手段的记录;这些地质现象,是指由天然的和人工的露头、岩心粉以及标本、样品所揭示的宏观的和微观的自然地质信息;记录由原始编录人员选用适当的信息记录手段如数字、文字、图象、磁带、磁盘光盘等进行;还要和国家信息系统的建设相适应,及时采用新的方法和手段;原始地质编录工作包括现场编录和整理两个方面;现场编录时,要认真地观察研究地质现象,采集标本、样品,测量地质体的位置、产状、形态等数据,并用适当的记录手段和方法进行编录;整理是根据各种测量成果和对标本、样品的鉴定、测试成果对现场编录进行修正、补充和归纳、整理,编制必要的图表,并按规定格式整饰;采用电子计算机进行原始编录时,还应及时将原始数据按规定格式存盘、入库;4 原始地质编录工作的基本要求原始地质编录必须真实、客观;对地质现象要认真、细致、全面地观察研究,联系认识,准确地判断和记录;编录中应明确区别开实际观测资料与推断解释资料;原始地质编录应随工作进展逐日或随施工进展及时进行;原始地质编录的图、表、文字说明必须互相吻合一致,整洁、美观、字迹规整,字体规范;原始地质编录要有各种必要的质量符合要求的测量,绘图工具和量具;计量工具必须按有关国家标准定期检验,检验结果随原始地质编录上交;编录中必须采用规定的计量单位名称和符号;数值要反映其精确程度,写出全部有效数位;在其精确范围内修约时,按GB 8170数值修约规则进行;原始地质编录要使用规定采用的记录设备和材料;载质应采用优良材料,图表用80克以上的纸张绘、印,幅面尺寸为185×260mm或其2n倍n=0,1,2,3,4,;现场记录时,记录文字及绘图应使用防水墨水或2H绘图铅笔,对铅笔记录部分,整理时要用防水墨水将图线及重要数据着墨;原始地质编录应采用本标准规定的方法和表格表式见附录A;所使用的术语和代号、编码应符合GB 9649的规定;图例也应符合有关标准,但可根据矿区或地区特点简化、合并或增补,并在大队的原始地质编录细则中作出规定,在上交矿区原始地质编录时,应附有所使用的全部图例;原始地质编录一般用汉文或规定的代码进行;文字说明应简明扼要、重点突出、用语准确、层次分明;少数民族自治地区,经大队总工程师批准,现场编录时可使用当地少数民族文字,在整理时译成汉文;5 原始地质编录中的手图与清图在野外现场用手工方式进行原始地质编录时,可先作野外手图;手图上可简化某些要素,用临时代号、简单的注记等代替,待工作告一段落,修订界线及制图要素后,再按要求在整理时转绘成清图,清图即作为原始资料保存;6 代号及编号方法矿区代号或分队项目、课题代号由大队在原始地质编录实施细则中规定,分矿段的矿区的勘查线号有重复时,要在矿区代号后加一位矿段代号;矿区和矿段代号用汉语拼音字母或数码;矿区及矿段代号以下合称为矿区代号;地质观察点、工程、各种标本和样品的代号见表1代号除注明者外,均为大写汉语拼音字母;地质观察点、工程、各种标本和样品的代号注：1b、g小写英文字母编号方法地质观察点、实测剖面、声象资料、磁带、磁盘以及专门标本、样品及零散标本、样品,均用全矿区顺序编号,即：矿区代号、项目代号、顺序号顺次连接而成;号码允许不连续、缺号,但不许有重号;某些工程种类及标本、样品种类的数量较少时,可归并简化不单独分列;探矿工程由矿区代号、工程代号、勘查线号及勘查线上该类工程顺序号顺次连接而成;勘查线号及工程顺序号均为二位数字;勘查线按勘探阶段最密的间隔等距离编号：中央为00线,向图的左方正西、北西和南西及正南方向为奇数,向图上的右方正东、北东和南东及正北方向为偶数；或以矿段近矿区中心的一端为00线,向外按勘探阶段最密间隔等距离顺序编号;例如：AHZK0014为A矿区H矿段00线上的第14号钻孔;在新矿区,勘查程度很低,尚无法确定勘查线；或小矿区,工程少；以及由于其他原因不能用上述方法编号时,可按施工顺序统一编顺序号;例如：AZK05为A矿区05号钻孔;但需在设计中规定;对不在勘查线上及不在勘查线近旁的采场、采坑、石门、竖井、隧道、老硐等可编全矿区顺序号;地质观察点、实测剖面及工程中的标本及基本化学分析样的编号为矿区代号、地质观察点剖面、工程号、标本基本化学分析样代号及该地质观察点剖面、工程中标本、样品的顺序号顺次连接而成;例如：E2D51Bb3为E矿区2矿段51号地质观察点上的第3号标本,供制薄片用;在不至于引起误解的情况下,可分别或全部省略矿区代号,工程号地质观察点号和项目代号;7 原始地质编录的检查验收提交资料目录表2原始编录的检查验收工作,由大队总工程师组织领导,由总工程师办公室地质科或相应的职能机构或分队主任工程师项目负责人具体实施;未经检查验收的原始地质编录及检查不合格的原始地质编录不得利用和归档;检查验收以单个项目一个地质观察点、一个工程为单位,并应在作业组100％的自检基础上进行,其比例见表3;表2提交资料目录┌─────────────┬────┬──────┬────┬────┬────┐│工作项目│地质剖面│ 勘查线剖面│地质填图│坑探工程│钻探工程│├─────────────┼────┼──────┼────┼────┼────┤│基点、基线记录表│/│/⊙││/││││⊙│││⊙││├─────────────┼────┼──────┼────┼────┼────┤│原始地质记录表│ │││ │ │├─────────────┼────┼──────┼────┼────┼────┤│地质观察点、路线记录表│││ │││├─────────────┼────┼──────┼────┼────┼────┤│照相记录表│ ││ │ ││├─────────────┼────┼──────┼────┼────┼────┤│标本、样品采样记录表│/│ /⊙│/│/│/│││⊙││⊙│⊙│⊙│├─────────────┼────┼──────┼────┼────┼────┤│回次记录表│││││/│││││││⊙│├─────────────┼────┼──────┼────┼────┼────┤│孔深校正、弯曲度测量记录表│││││/│││││││⊙│├─────────────┼────┼──────┼────┼────┼────┤│地质剖面图│ │││││───────┼────┼──────┼────┼────┼────┤│实际材料图│ ││ │││├─────────────┼────┼──────┼────┼────┼────┤│地质综合表│/│ /⊙││/│/│││⊙│││⊙│⊙│├─────────────┼────┼──────┼────┼────┼────┤│标本登记表│/│ /│/│/│/│├─────────────┼────┼──────┼────┼────┼────┤│样品登记表│/│ /│/│/│/│├─────────────┼────┼──────┼────┼────┼────┤│照片集│△│△│△│△│△│├─────────────┼────┼──────┼────┼────┼────┤│标本、样品│△│△│△│△│△│├─────────────┼────┼──────┼────┼────┼────┤│鉴定、测试成果│△│△│△│△│△│├─────────────┼────┼──────┼────┼────┼────┤│工程概况││││/│/││││││⊙│⊙│├─────────────┼────┼──────┼────┼────┼────┤│综合柱状图│ │││││├─────────────┼────┼──────┼────┼────┼────┤│地质图│││ │││├─────────────┼────┼──────┼────┼────┼────┤│坑探素描图││││/││├─────────────┼────┼──────┼────┼────┼────┤│钻孔柱状图│││││/││││││││└─────────────┴────┴──────┴────┴────┴────┘注：手工绘制图件表格；⊙电算用磁盘带；电算输出资料；△实物或原件；视情况确定是否提交；/⊙、/ 提交任一种;表3┌───────┬───────┬───────┬──────────────────┐││自检作业组│分队│大队│├──┬────┼───────┼───────┼──────────────────┤│比例│现场│ 100% │ 50% │20%││├────┤├───────┼──────────────────┤││室内││ 100% │40%│├──┴────┼───────┼───────┼──────────────────┤│时限│随时│完工三天内或随│以初期为重点,分阶段定期进行;发现问││││工程进展进行│题随时抽查│└───────┴───────┴───────┴──────────────────┘自检要作记录;分队及大队检查时,应在原始记录上签名及检查日期;检查项目及验收标准表4表4┌────────┬─────────────────────────────────┐│项目│图上位置允许误差││├───────────────────────┬─────────┤││基点、基线、矿层体、断裂、标志层、样品│其他地质界线│├────────┼───────────────────────┼─────────┤│验收标准│≤│≤1mm1│├────────┼───────────────────────┴─────────┤│项目│素描图样本及样品││├─────────────────────────────────┤││图式,表现方法,文字描述编号及记录,采样方法及规格│├────────┼─────────────────────────────────┤│验收标准│本标准设计书│├────────┼────────────────┬────────────────┤│项目│声象资料│提交资料含电算磁带,盘││├────────────────┤│││格式,记录,方向,参照物││├────────┼────────────────┴────────────────┤│验收标准│本标准│└────────┴─────────────────────────────────┘。

固体矿产勘查原始地质编录规程（2015版）ICSD 10/19DZ中华人民共和国地质矿产行业标准DZ/T0078-2015固体矿产勘查原始地质编录规程Procedures for Original Geological Record of Solid Mineral Exploration2015-04-15发布 2015-07-01实施中华人民共和国国土资源部发布目次前言 .............................................................................. V I 1范围 (1)2规范性引用文件 (1)3地质编录的综合技术要求 (1)3.1目的任务 (1)3.2地质编录的基本内容 (1)3.3地质编录的基本要求 (2)3.3.1原始地质编录的及时性 (2)3.3.2工具、量具及设备和材料 (2)3.3.3自动记录软件的规定 (2)3.3.4计量单位名称和符号 (2)3.3.5编录工作的现场质量监控 (2)3.3.6原始地质编录资料的修改 (2)3.4地质编录用语、代号及编号 (2)3.4.1常用地质编录用语及代号 (3)3.4.2地质观察点与剖面编号 (3)3.4.3工程编号 (3)3.4.4预查阶段的探矿工程编号 (3)3.5地质观察、分层与布样 (4)3.5.2地质分层 (4)3.5.3布样 (4)3.6绘图 (4)3.6.1原始编录图件分类 (4)3.6.2地质素描要求 (5)3.6.3非素描图类 (5)3.7地质描述与记录 (5)3.7.1地质描述内容 (5)3.7.2记录 (5)3.8野外资料整理要求 (6)3.8.1文、图、实物资料的核对 (6)3.8.2文字记录整理 (6)3.8.3标本、样品整理 (6)3.8.4野外图件整理与成图 (6)3.8.5岩矿层厚度计算 (6)3.9特殊矿种勘查地质编录 (7)4实测地质剖面 (7)4.1目的任务 (7)4.2技术准备 (7)4.2.1资料收集与综合整理 (7)4.2.2剖面位置选择 (7)4.2.4剖面设计 (8)4.3剖面测制 (9)4.3.1基线布置 (9)4.3.2地质观察、分层与记录 (9)4.3.3作图步骤 (9)4.3.4记录 (10)4.3.5剖面测制中的物化探工作 (10)4.4编制综合地质柱状图 (10)4.5实测剖面小结 (10)4.6实测勘查线剖面 (11)4.6.1勘查线剖面用仪器法测制 (11)4.6.2勘查线剖面的内容 (11)5地质填图 (11)5.1目的任务 (11)5.2工作依据 (11)5.3填图比例尺的选择 (11)5.3.1填图比例尺的确定依据 (12)5.3.2预、普查填图比例尺 (12)5.3.3详查、勘探填图比例尺 (12)5.4填图精度要求 (12)5.4.1对地形底图的要求 (12)5.4.2对地质研究程度及地质体表示程度的要求 (12)5.5地质点布置 (13)5.5.1地质点位置 (13)5.5.2地质点分类 (13)5.5.3地质点密度及数量 (13)5.6填图方法及技术要求 (14)5.6.1野外踏勘 (14)5.6.2地质观察路线的布置 (14)5.6.3地质点的布置原则及要求 (15)5.6.4地质草图 (15)5.6.5地质简图 (15)5.7矿床地质填图及矿区地质填图 (15)5.7.1矿床地质填图 (15)5.7.2矿区地质填图 (16)5.8地质点定位 (16)5.8.1现场标注点位 (16)5.8.2测量坐标 (16)5.8.3精确定位 (16)5.9地质点的观察和记录要求 (16)5.9.1 5.9.1地质点的观察记录要求 (16)5.9.2 5.9.2地质点记录内容 (17)5.9.3地质界线勾绘 (17)5.10编制实际材料图 (17)5.11地质填图工作小结 (17)6探槽编录 (17)6.1编绘壁及绘图方向 (18)6.1.1竣工探槽的编绘壁及绘图方向 (18)6.1.2施工中探槽的编绘壁及绘图方向 (18)6.2基点基线设置 (18)6.2.1设置基点基线 (18)6.2.2基点基线数据的测量记录 (18)6.2.3工程定位 (18)6.3地质观察、分层与布样 (19)6.3.1总体要求 (19)6.3.2注意判别基岩与残坡积层及转石 (19)6.3.3布样 (19)6.3.4标注分层界线、样品位置及其代号 (19)6.3.5拍照 (19)6.4素描图 (19)6.4.1基本要求 (19)6.4.2普通探槽绘图方法 (21)6.4.3特殊探槽绘图方法 (23)6.4.4槽底的绘制长度及连续性 (27)6.5记录 (27)6.5.1总体要求 (27)6.5.2地质要素位置的记录规定 (27)6.6探槽及刻槽样在采样平面图上的展绘 (28)7探井地质编录 (31)7.1采样钻地质编录 (31)7.1.1采样钻的布置原则 (31)7.1.2地质编录及采样 (31)7.1.3采样钻的定位 (31)7.2小圆井地质编录 (31)7.2.1施工与地质编录应交替及时进行 (32)7.2.2小圆井展开作图法 (32)7.3浅井地质编录 (33)7.3.1施工与地质编录应交替及时进行 (33)7.3.2浅井壁展开作图法 (33)7.3.3野外编录要求 (35)8坑道地质编录 (35)8.1首选壁及绘图方向 (35)8.2基点基线设置 (35)8.2.1设置基点基线 (35)8.2.2测量方位角及坡度角 (35)8.3观察、分层与布样 (35)8.3.1清洗坑壁 (36)8.3.2观察重点 (36)8.3.3标注分层界线、样品位置及其代号 (36)8.3.4布样 (36)8.3.5拍照 (36)8.4绘图 (36)8.4.1基本要求 (36)8.4.2绘图方法 (37)8.5记录 (42)8.5.1总体要求 (42)8.5.2地质要素位置的记录规定 (42)8.6坑道及刻槽样在平面图上的展绘 (44)8.7老硐地质编录 (44)8.7.1老硐调查 (44)8.7.2老硐清理 (45)8.7.3老硐地质编录 (45)9钻孔地质编录 (45)9.1主要工作内容 (45)9.2施工质量监控 (45)9.2.1施工准备 (45)9.2.2施工质量监控 (46)9.2.3残留岩心处理 (46)9.3钻孔质量验收 (47)9.3.1验收要求 (47)9.3.2钻孔质量评级 (47)9.4地质编录 (47)9.4.1地质编录应随施工进度在现场进行 (47)9.4.2检查钻探班报表、整理检查岩矿心 (47)9.4.3岩矿心拍照 (48)9.4.4地质观察、分层与记录 (48)9.4.5钻孔布样 (52)9.4.6编制钻孔综合柱状图 (53)10采样编录 (54)10.1目的任务 (54)10.2各类工作项目采样的重点 (54)10.2.1实测地质剖面采样 (54)10.2.2地质填图采样 (54)10.2.3探矿工程采样 (54)10.3岩矿鉴定标本采样 (55)10.3.1采样目的 (55)10.3.2采样原则和要求 (55)10.3.3标本的采集 (55)10.3.4矿石研究标本 (55)10.3.6标本的登记、包装及送样 (56)10.4化学分析采样 (56)10.4.1采样目的 (56)10.4.2采样原则及方法 (56)10.4.3采样长度的确定 (57)10.4.4钻孔岩矿心采样 (59)10.4.5刻槽采样 (60)10.4.6样品编号原则 (60)10.4.7样品编号、包装、称重 (61)10.4.8基本分析样 (62)10.4.9组合分析样 (62)10.4.10化学全分析样 (64)10.4.11光谱全分析样 (64)10.4.12岩石全分析样 (64)10.4.13物相分析样 (64)10.4.14化学分析质量监控 (64)10.5技术样 (65)10.5.1矿石加工技术试验采样 (65)10.5.2矿石体重样 (66)11野外原始地质编录资料的检查验收 (68)11.1检查内容 (68)11.2野外实地抽查资料的准确性和质量 (68)11.2.1野外原始资料的质量检查 (68)11.2.2野外原始图件 (68)11.2.3野外原始地质记录 (68)11.3原始地质编录应提交的资料 (69)附录A（规范性附录）固体矿产勘查原始地质编录中主要图件的图式及内容 (71)附录B（规范性附录）固体矿产勘查原始地质编录中主要用表格格式 (78)前言本标准按照GB/T 1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。

岩心钻孔地质编录（试行)细则总的要求：一、岩心钻探编录是原始地质编录中探矿工程地质编录的一项重要地质编录,是搞好普查勘探工作的基础，它的好坏将直接影响到普查勘探工作的进展和地质成果的质量。

因此，必须十分重视，严格要求.二、岩心钻探地质编录必须如实地反映客观地质想象，避免主观意断。

因此，必须在现场进行,严禁将岩心远离机台现场进行编录三、对岩矿心的观察必须认真、细致、全面、准确.文字记录力求做到重点突出,层次分明，词意明确，字体工整。

所有文、图尽量做到整洁、美观。

文、图必须吻合.四、地质编录人员应了解工作区（或矿区）的地质情况和地质工作的目的、任务及要求，并熟练地掌握本岗工作的基本功，不断地提高地质编录质量。

五、岩心钻探地质编录工作应以“固体矿产普查勘探原始地质编录规范”为依据，按规范要求做好工作.六、岩心钻探地质编录要随着钻探工作的进展及时进行，不得积压。

钻孔终孔后，应在限期内提出各项地质资料,资料应在100%自检后提交，数字准确、图纸整洁、美观、资料正确,不得耽误工作的进展。

现场地质编录。

七、准备工作：地质编录人员在钻机开始前半个月应向钻探部门提交“钻孔地质技术设计书"（理想柱状图）；机台地盘平好后钻机安装前，应填写“探矿工程定位和机安装通知书”；钻机开钻前，应填写“探矿工程施工通知书",到开钻时，地质编录人员应到机台现场测量钻机立轴，测量后，符合设计要求，将通知书交给当班机长,立即开钻；钻孔在施工过程中，如须加深,应填写“探矿工程变更任务通知书”交给机长执行；矿带和矿化带，矿心采取率较低，达不到质量要求时，必须补采岩心，应填写“补采矿心通知书”，交给机长执行;钻孔钻进到设计孔深或超过设计孔深及不需钻到设计孔深，而达到地质设计目的时,应填写“探矿工程终止通知书".上述工作必须事先有所准备，需领齐各种表格.此外还应领取如下表格：1、钻孔地质记录表；2、钻孔质量验收报告；3、钻孔采样登记表；4、钻孔样本登记表；5、组合样品分析结果登记表；6、样品送样分析报告单；7、岩矿鉴定送样单；8、小体重测定的个种登记计算表格；9、采样签、标本签等；有些表格没有铅印的,需地质编录人员自己制作,制作时，可根据需要情况或参考有关教科书籍及有关规范。

钻孔地质编录细则新疆地矿局物化探大队二○○六年、钻孔布测、施工规程（一）钻孔得布测1、在地质勘探设计得基础上，按照施工顺序、施工进展情况、邻近完工钻孔得地质情况及钻探力量，分批次布测钻孔。

对即将施工得钻孔要提前3-5 天通知钻探施工单位，以便平整机台及做施工前得其它准备工作涉及到找矿方向、远景评价及下一步工作有指导意义得钻孔应优先安排施工，同时应照顾到搬近与施工得方便。

2、需要布设得钻孔由地质编录人员填写“钻孔布测通知书” 。

其要点就是明确其孔位相对于基点（或一测点）得方位、距离，经地质组长或技术负责人检查设计孔位（或坐标）设计方位及开孔倾角等无误后通知测量人员布测。

3、测量人员按布测通知书所提出得时间要求将需要布测得钻孔布测到实地并树立标志（以十字线法布设，以便校正孔位）。

4、钻孔开孔前地质人员要到现场查瞧钻孔孔位布测就是否正确，同时测量人员要对孔位进行复测。

（二）钻孔得施工1、钻孔施工前，地质人员应根据地表资料及邻近钻孔资料编出“钻孔施工理想柱状图”以指导现场施工，并将此图交往施工单位。

（1）理想柱状图属于示意性质，可以没有比例尺得概念，但其相对深度要合理。

（2）根据设计剖面图标出矿体深度范围，并留有一定得空间，以便钻机施工时掌握矿芯采取率。

对可能遇见得地质及其它情况，如漏水、掉块、岩石硬度级别等地段要在图中予以提示，使施工单位做好防范措施。

（3）柱状图中重点就是质量要求及施工技术措施。

施工技术措施由施工单位根据地质条件与质量要求拟定。

从地质角度来讲，钻进技术措施主要包括：开孔直径、终孔直径、套管长度及换径孔深等。

一般而言，开孔直径110mm ，终孔直径不得小于75mm ，套管长度不应小于第四系及风化基岩深度之与。

换径深度由钻机根据钻进施工过程而定，但在见矿部位不得低于75mm 孔径。

（4）质量要求内容包括：钻孔方位、钻孔倾角、岩矿芯采取率（%）、钻孔弯曲度、孔深误差、简易水文观测及班报表记录等。

浅谈关于地质编录地质编录分为地基编录/洞室编录/边坡编录,一般在现场都采用展示法.具体来说:1、地基地质编录的基本要求地面建筑物地基展示图采用1:100～1:500的比例尺；编录随开挖进行；基坑采用四壁展视，坑底采用平切图绘制方法，坑壁与斜坡展视方法相同，基坑深度以坑底某一角为基准；展视图绘制两壁及基底，两壁展视与斜坡相同，基底采用水平面投影法，即绘制基底平面图。

2、地基开挖的地质编录内容：(1)岩石名称、成岩时代、颜色、主要矿物成分、单层厚度、产状、岩性变化及分界线，软弱夹层的产状、厚度及其变化、性状、结构及其分带性、延伸情况、层面起伏差和破碎、泥化情况，岩脉名称、产状、厚度、接触带蚀变、充填、泥化程度和破碎情况。

(2)断裂的出露位置、产状、性质、宽度(或厚度)、断距、延伸情况、构造岩特征、充填胶结情况、透水性和密实程度、交汇组合割切情况及其与建筑物轴线的关系。

(3)主要节理裂隙的产状、性质、长度、延伸情况、间距、宽度、充填物质、裂面起伏粗糙程度、相互割切组合关系。

应详细编录对建筑物地基岩体稳定有影响的缓倾角和顺坡节理裂隙(包括其连通率)。

(4)岩体的风化程度、深度、类型、特性及风化分带。

详细编录沿软弱夹层和节理裂隙密集带的风化深度与性状。

(5)岩体透水性、地下水出露位置、高程，沿软弱夹层、断层和节理裂隙的活动情况，出露形态(涌水、线状流水、滴水、渗水、潮湿)、压力水头、流量、水温、水质化学成分、携出物、化学溶蚀和沉淀情况、补排关系等。

(6)收集并分析地基岩体现场测试资料，施工方法以及因施工开挖引起的岩体卸荷回弹、层面张开和地基变形失稳现象。

3、洞室编录的基本要求地下洞室编录的展视图采用1:100～1:500的比例尺，展视图采用一壁展开，以洞顶中轴线为准，并注明腰线、边墙与圆弧段分界线等。

对地质条件复杂及与原设计出入较大洞段可视具体情况增绘多条1:100横断面图。

各类地质现象按实际出露桩号实地勾绘。

地质编录目录把直接观察和综合整理的地质信息系统地用文字和图表编制而成的记录。

地质编录是地质勘查和地质科学研究最基本的工作方法。

技术要求需进行地质编录的工程主要有：探槽、浅井、钻孔。

编录要求现场记录所见地质现象，其中探槽和浅井需在现在绘制工程素描图。

钻孔可在完成现场记录后室内绘制。

探槽、钻孔素描图的比例尺皆为1/100，浅井大多为1/100或1/50。

分类地质编录按照工作阶段可以分为①原始地质编录，指在野外对地质体和地质现象用文字、素描、图表、照相等方式所做的记录；地质编录②综合地质编录，指对原始地质资料进行综合分析整理而成的文字、图表等。

地质编录按照内容可以分为地质填图编录、探矿工程地质编录和采样编录。

按内容地质编录可分为① 地质填图编录，是完成任何比例尺地质调查任务的基本手段，包括地质观察路线和观测点上所见到地质现象的文字记录，素描图，照相及采集分析测试的样品和标本，地质剖面图的编制，以及地质图的测绘。

②探矿工程地质编录，是对矿产普查勘探中所施行的工程中的地质资料和信息的编录，包括对探槽、探井工程揭露出的地质现象进行描述、绘图和编制工程展开图的坑探地质编录；和对钻孔实施过程中的进尺、岩（矿）心采取率、岩（矿）心的岩性描述，分层孔深、分层厚度、钻孔弯曲度、简易水平测量以及有关地球物理测井资料的记录等的钻孔地质编录，最后需根据这些资料绘制钻孔柱状图和钻孔地质剖面图，以反映地质现象随深度而变化的纵向和横向的特征。

③采样编录，又称样品编录，包括对岩石、矿石、矿物、水点、土壤、松散沉积物等样品采集的日期、地点、目的（分析、化验、切片、测试、鉴定、）地质背景等的描述，编制采样平面图，进行统一编号；最后还需对各类样品的分析、测试、化验、鉴定的结果进行登记、检查和整理，以供综合整理时分析研究。

详细说明地质填图编录是完成任何比例尺的地质调查任务的基本手段，包括地质剖面编录、地质路线和地质观察点编录。

地质编录沿着某一个方向把具有一定深度的切面(断面)的地质体和地质现象表示在图上,称为地质剖面图。

固体矿产原始地质编录规程一、背景介绍固体矿产是国民经济中不可或缺的资源，具有重要的地位和作用。

为了更好地管理和利用这些矿产资源，国家自1992年开始实施《固体矿产资源规划编制与管理暂行办法》，并于2006年颁布实施《固体矿产资源规划编制与管理条例》。

其中，固体矿产原始地质编录是固体矿产资源规划的基础工作之一。

二、编录目的固体矿产原始地质编录是指对探明的固体矿床进行详细的地质调查和记录，形成一份全面、准确、可靠、科学的档案资料。

其目的主要有以下几个方面：1. 为固体矿产资源规划提供基础数据通过对已知的固体矿床进行详细记录和整理，可以得到这些床位在地质特征、储量分布等方面的详尽数据，为后续的规划工作提供了重要依据。

2. 为开发利用提供技术支持通过对已知固体矿床进行详细记录和分析，可以得到这些床位的矿物组成、矿体结构、成因类型等信息，为后续的开发利用提供技术支持。

3. 为环境保护提供依据固体矿产开发利用过程中，可能会对周边环境造成一定的影响。

编录工作可以对这些影响进行评估和预测，为环境保护提供依据。

4. 为科学研究提供数据支持固体矿产原始地质编录是一项系统性的工作，涉及到地质、地球化学、物理等多个领域。

这些数据可以为各种科学研究提供数据支持。

三、编录内容固体矿产原始地质编录包括以下内容：1. 地质背景包括区域地质背景、构造背景等信息。

2. 矿床基本情况包括矿床名称、类型、规模等信息。

3. 矿床特征包括岩性特征、脉型特征、石英脉特征等信息。

4. 矿物组成包括主要和次要矿物组成及含量分布等信息。

5. 矿体结构包括主要和次要脉型、矿体形态、矿体分布等信息。

6. 成因类型包括成因类型、成因机制等信息。

7. 矿床储量包括矿床总储量、可采储量等信息。

8. 环境影响评估包括对矿产开发对周边环境的影响进行评估和预测的内容。

四、编录规程为了保证固体矿产原始地质编录工作的科学性和规范性，国家制定了相关的编录规程。

其主要内容包括：1. 编录单位和人员的资质要求对从事固体矿产原始地质编录工作的单位和人员提出了资质要求，以保证其具有一定的专业素质和技能水平。

什么是地质编录？
地质编录是用文字、图件、表格等形式，把地质勘查和矿山生产过程中所观测的地质和矿产现象，以及综合研究的结果，系统、客观地反映出来。

这一工作过程，称地质编录。

它为研究工作地区的地质和矿产规律，评价和开发矿床，提供准确、可靠的资料。

按性质，分为原始地质编录和综合地质编录。

原始地质编录，是通过地质观察、取样分析、试验鉴定和其他观测，以及通过水文地质、工程地质、物化探等工作，直接取得有关图件，数据和文字记录等原始资料的过程，称原始地质编录。

它为研究工作地区的地质和矿产规律，编写地质报告，正确评价矿床，合理进行开采等，提供第一性的资料。

按地质工作的项目、研究对象、工程类型的不同，原始地质编录的内容、方法和格式要求均不同。

在矿产普查、勘探和矿山开采过程中，原始地质编录有地质填图的原始地质编录、坑探工程地质编录、钻孔地质编录、样品地质编录以及各种采矿工程（如采场、台阶等等）的地质编录等。

综合地质编录，又称地质资料综合整理，它是根据各种原始地质资料进行的系统整理和综合研究的工作过程。

通过这一过程，编制出各种必要的、说明工作地区的地质、矿产规律的图表和地质、矿产勘查报告，为进一步的地质勘查、地质矿产评价、矿山或工程设计，提供依据。

地质工程勘察编录方法模板1. 引言地质工程勘察编录是一个重要的工作环节，旨在系统记录和整理勘察资料，方便后续工程设计和施工。

本文档旨在提供一种地质工程勘察编录方法模板，帮助实施单位进行规范的资料整理和管理。

2. 编录要求2.1 勘察资料的分类与归档勘察资料应按照地质类型、勘察任务和勘察地点进行分类归档。

常见的分类包括地质图件、钻孔资料、地下水资料等。

每个分类下的文件应按照编号或日期进行排序。

2.2 文件标识及命名规范每个文件应附带标识，以便快速查找和辨认。

文件的命名应简明扼要，包含有关地质类型、勘察任务和勘察地点的关键信息。

例如，地质图件可以按照区域、比例尺和图名进行命名。

2.3 文件索引的编制为了使勘察资料能够快速查找，应编制文件索引。

文件索引可按照地质类型、文件编号和关键词等进行编制。

索引表中应包括文件名称、位置、分类、编号等信息，以便于维护和更新。

3. 编录流程3.1 勘察资料收集在勘察工作完成后，收集勘察资料，并对其进行初步归类。

3.2 文件标识与命名根据2.2节的规范，为每个文件进行标识和命名。

3.3 文件分类与归档根据2.1节的分类要求，将文件放入对应的文件夹或盒子中进行整理和归档。

3.4 文件索引编制根据2.3节的索引规范，编制文件索引，并将其与勘察资料一同存档。

4. 编录管理系统为了方便地管理和维护勘察资料，可采用电子化的编录管理系统。

该系统应具备文件标识与命名、文件分类与归档、文件索引编制等功能，并支持快速检索和更新。

5. 总结地质工程勘察编录方法模板旨在规范勘察资料的整理和管理工作。

实施单位可根据本模板，结合具体需求制定相应的地质工程勘察编录方案，提高文件的管理效率和资料的可查阅性。

地质编录细则！讲的很详细本细则根据《地质矿产勘查标准汇编》和《中国地质调查局地质调查项目管理制度汇编》并结合以往钻探工作综合编写，资料来源于互联网（有修改）。

一、目的、布设原则钻孔施工目的是为查明地表矿（化）体的产状、形态、厚度、矿石组合及品位等地质特征向深部变化情况，进一步了解控矿地质条件及成矿远景，并为储量计算提供依据。

其部署本着由已知到未知，由浅部向深部，对地表出露较好、具有一定规模，且对应有明显激电异常的矿（化）体首先部署此项工作。

二、开孔前的准备工作1．编录人员首先应认真学习设计，明确所要施工钻孔的目的、任务及对钻孔的各项要求，熟悉已有地质资料，了解钻孔施工处的地层、构造、矿化蚀变等地质情况，为编录工作打下基础，并认真编制和填写设计勘探线剖面图、《钻孔地质技术设计书（设计柱状图）》。

2．钻孔开钻前，技术负责及编录技术员要提前10—15天到实地根据钻孔设计的孔位用罗盘和皮尺结合GPS、工程后方交汇或者地形图确定钻孔定位。

布孔后孔位用木桩作标记，木桩上用油漆标注钻孔号，以便机台及时平整机场。

孔位后不得擅自移动，在平整机场后再次用后方交汇法验证孔口位置，确保孔位未移动。

编录技术员应及时向机台下达《钻孔定位通知书》。

格式见表2。

3．机台将钻塔、钻机安装完毕，技术负责及编录技术员要到现场进行安装验收。

验收项目主要有：钻孔位置是否移动、检查和校正钻孔水平程度（罗盘测量）、钻孔立轴、钻孔天顶角及岩心收集装置（岩心箱，岩心牌等）。

验收合格后，签发《钻孔安装验收书》。

4．钻孔安装验收合格后，编录技术员应及时填发《钻孔开孔通知书》，并应向施工人员详细介绍钻孔施工目的，地质情况及对工程质量的要求，严格保证钻孔质量，确保六大指标的实施。

岩心的清洗整理至编号等一整套工作应由钻机各班记录员承担。

三、钻孔施工过程中的技术要求1．岩心管理（1）岩（矿）心排放入箱岩（矿）心经整理后，按先后次序排好（最后取出的岩（矿）心先装，最早取出来的岩（矿）心后装），按从上到下、从左到右的顺序一排排放入岩心箱中。

应建设单位要求，我院地质工作人员于年月日对银河县名兰镇龙河村2018年农村饮水安全巩固提升工程集水井土方开挖段开挖情况进行了现场勘查及地质素描，经现场勘查表明，开挖后的基岩岩性、岩面高程及风化状态等与初设阶段地质成果基本一致。

一、岩性、风化状态该段集水井土方开挖揭露的地层岩性为岩石，黄褐色，中密状态，磨圆中等，稍湿-饱和状态。

二、结论及建议该地段经现场踏勘，地基开挖质量较好，地基土为岩石，呈中密状态，地基土开挖高程已基本达到设计要求的底高程，开挖揭露的地基土工程地质条件较好，可作为基础持力层，地质同意验收，可进行下一道工序施工。

施工时基坑应做好排水措施，基础面清理干净，无污物、杂物等。

应建设单位要求，我院地质工作人员于年月日对银河县名兰镇龙河村2018年农村饮水安全巩固提升工程渗渠土方开挖段开挖情况进行了现场勘查及地质素描，经现场勘查表明，开挖后的基岩岩性、岩面高程及风化状态等与初设阶段地质成果基本一致。

三、岩性、风化状态该段渗渠土方开挖揭露的地层岩性为岩石，黄褐色，中密状态，磨圆中等，稍湿-饱和状态。

四、结论及建议该地段经现场踏勘，地基开挖质量较好，地基土为岩石，呈中密状态，地基土开挖高程已基本达到设计要求的底高程，开挖揭露的地基土工程地质条件较好，可作为基础持力层，地质同意验收，可进行下一道工序施工。

施工时基坑应做好排水措施，基础面清理干净，无污物、杂物等。

应建设单位要求，我院地质工作人员于年月日对银河县名兰镇龙河村2018年农村饮水安全巩固提升工程蓄水调节池土方开挖段开挖情况进行了现场勘查及地质素描，经现场勘查表明，开挖后的基岩岩性、岩面高程及风化状态等与初设阶段地质成果基本一致。

五、岩性、风化状态该段蓄水调节池土方开挖揭露的地层岩性为岩石，黄褐色，中密状态，磨圆中等，稍湿-饱和状态。

六、结论及建议该地段经现场踏勘，地基开挖质量较好，地基土为岩石，呈中密状态，地基土开挖高程已基本达到设计要求的底高程，开挖揭露的地基土工程地质条件较好，可作为基础持力层，地质同意验收，可进行下一道工序施工。

云南驰宏锌锗股份有限公司矿山原始地质编录工作规定（试行）原始地质编录是矿山生和矿产资源勘查各阶段的基础性地质工作，是搜集地质信息和研究地质体各种特征的重要手段，是矿山进行综合地质研究的依据，是布置勘探工程和指导矿床开采的基础依据。

原始地质编录必须在现场认真及时进行，要客观、准确、全面收集岩矿地质信息和及时提交图件清晰、文字简练、图文统一的原始资料。

工作质量要求应按照《有色金属矿山生产技术规程》和DZ/T0033-2002《固体矿产勘查原始地质编录规定》的规定执行，结合公司矿山生产实际及资源勘查工作需要，补充制定本规定。

一、现场地质编录主要内容及要求1、坑道原始地质编录方法采用腰线平面填图法进行编录，石门、沿脉工程要求作腰线平面图，穿脉要求作平剖面填图，以左壁为主，在矿体构造复杂地段补充掌子面素描图；井筒作四壁展开素描图。

所有原始素描图比例尺为1：200，并在1：200素描图中同时加作1：500缩图，在缩图中要求测点字迹清楚。

2、地层岩石编录的主要内容(1)岩石的产状。

(2)岩石的颜色：以岩石的新鲜面颜色为准。

(3)结构：如隐晶质、自形晶、半自形晶粒状 (粗、中、细)等。

(4)构造：如致密块状、角砾状、鲕状的、豆状、流纹状、层状构造(厚层、中厚层、薄层)等等。

(5)岩石成分：组成矿物的种类、颜色及其性质，区分主要物质及次要物质，各种物质分布变化范围，胶结物的性质，变质程度。

(6)岩石的名称：大致定出岩石的组成物质及其含量，然后根据结构、构造的特征定出名称。

（7）接触面的产状要素。

（8）准确划定所揭露的地层层位。

(9)风化程度：性质，围岩蚀变、溶洞、形状、大小、其中的残存物的种类。

3、构造的编录内容(1)断层：、断层的位置、断层的产状要素及破碎带幅宽、角砾的成分、大小形状排列方向、胶结物等。

滑动面的颜色方向，断层上下盘岩石受构造影响后的变化情况，断层性质。

(2)节理：所有节理应有产状要素和分组。

(3)褶皱：褶皱种类、产状要素、倾没方向及岩性等。

一、地质编录一般地质描述要点(一)岩性或岩层描述1、岩石名称:结构+成分命名。

(前置,单列一行)如板岩:绢云母板岩、凝灰质板岩、硅质板岩、碳质板岩、钙质板岩、粉砂质板岩;砂岩:浅变质细粒长石石英砂岩、浅变质粉砂岩、中粒杂砂岩……;花岗岩:花岗岩、二长花岗岩。

2、描述内容:颜色、结构、构造、矿物成分、其她(岩石得完整致密程度,板岩得条带,砂岩及粉砂岩中得泥砾、包体、结核,砾石,黄铁矿,硅化,蚀变,古生物,节理与裂隙发育情况、接触关系)等,层次要分明。

(1)颜色:次色在前、主色在后。

如灰绿色:表示以绿色为主,灰色为辅。

(2)结构:板岩得结构为变余结构(变余泥状结构、变余粉砂结构);砂岩得结构有:粉砂质结构、细粒结构、中粒结构……;花岗岩得结构:花岗粗粒结构、花岗中粒结构、花岗细粒结构、似斑状结构。

(3)构造板岩:板状构造。

劈理(板理)发育程度(平整光滑程度,沿板理方向剥成薄片得程度,板理得厚度与密度),同时测量劈理(板理)产状;砂岩、粉砂岩:层理构造(水平层理、小型交错层理、中型交错层理、大型交错层理、板状交错层理、槽状交错层理、平行层理、逆行沙波、粒序层理、块状、脉状层理、透镜状层理、波状层理等)、层面构造(波痕、泥裂、雨痕、冲刷痕、生物遗迹等);(4)矿物成分矿物成分(肉眼可见矿物)及矿物特征(包括粒径大小、结晶程度、含量及分布特征。

如中粒半自形钠长石占50%,鳞片状黑云母呈团块状集合体分布等)。

如果矿物呈规律性条带状分布,描述条带宽度或密集度,尽可能说明不同条带主要矿物(如暗色条带集中分布角闪石或黑云母,浅色条带长石或石英集中分布等)。

(5)其她a、如果岩石中含有砾石,应该描述砾石含量(当砾石含量较少时,不能参加命名,可用少量或偶见等加以说明)、砾石成分(石英岩、硅质岩、石英砂岩、花岗岩、基性岩、板岩、石英质、泥砾)、砾径(短轴cm ×长轴cm)、砾径两极值、主导砾径、磨圆度(棱角状、次棱角状、次圆状、圆状)及分选性(即分布规律,如均匀分布、自上至下逐渐增多或呈韵律层、局部集中或无规律分布等)。

dzt 0078 固体矿产勘查原始地质编录规程DZT 0078固体矿产勘查原始地质编录规程是针对固体矿产勘查工作所制定的一项规程，对于固体矿产勘查工作中的原始地质数据的采集、整理、编录等环节进行了详细的规定和要求。

本文将从以下几个方面对DZT 0078规程进行介绍。

一、规章目的与适用范围DZT 0078规程的目的是为了规范固体矿产勘查中原始地质数据的编录工作，确保数据的准确性和可靠性。

适用于所有从事固体矿产勘查工作的单位和个人。

二、编录内容要求1.勘查区域的地理位置和边界2.勘查区域的地质背景和构造地质情况3.地质调查的范围和方法4.地质调查中发现的矿产资源类型、质量和分布情况5.地质调查中的地质构造、地层和岩性描述6.地质调查中的地球化学分析结果7.地质调查中的矿石和岩石样品分析结果8.地质调查中的地质地貌和地貌发育特征描述9.其他相关原始地质数据三、编录要求和流程1.勘查单位应按照DZT 0078规程的要求，制定原始地质数据采集计划，确定数据的采集范围、方法和流程。

2.勘查人员应按照规程要求，采集准确可靠的原始地质数据，并备有相应的采集记录和资料。

3.采集到的原始地质数据应经过初步整理，并进行数据质量检查，确保数据的准确性和完整性。

4.经过初步整理后的原始地质数据，应进行编录，按照规定的格式和顺序进行有序的编排。

5.编录完成后，原始地质数据应进行归档和管理，确保数据的安全和可查找性。

四、数据共享和保密1.数据共享是DZT 0078规程重要的原则之一，勘查单位应鼓励数据的共享和交流，以提高勘查工作的效率和质量。

2.但是，由于原始地质数据中可能涉及商业机密和国家秘密，对于涉密数据应进行保密处理，确保数据的安全性。

五、规程的监督和检查1.地质勘查行政主管部门应对规程的执行情况进行定期的监督和检查。

2.勘查单位应配合地质勘查行政主管部门进行规程的检查，接受相关部门的指导和纠正。

总结起来，DZT 0078固体矿产勘查原始地质编录规程是为了规范固体矿产勘查原始地质数据的采集和管理而制定的一项规范。
