避雷器试验报告模板

安装位置：#1 主变低压侧进线
2.绝缘电阻测量：单位：ＭΩ使用2500V摇表
3.直流参考电压及泄露电流测试：
4.持续电流测试：
5.试验结果：合格。

6.所用仪器仪表：3124电动摇表AST直流高压发生器FKYZ交流无间隙氧化锌避雷器阻性电流测试仪。

试验人员：试验负责人：
111
2.绝缘电阻测量：单位：ＭΩ使用2500V摇表
3.直流参考电压及泄露电流测试：
4.持续电流测试：
5.试验结果：合格。

6.所用仪器仪表：3124电动摇表AST直流高压发生器FKYZ交流无间隙氧化锌避雷器阻性电流测试仪。

试验人员：试验负责人：
112
2.绝缘电阻测量：单位：ＭΩ使用2500V摇表
3.直流参考电压及泄露电流测试：
4.持续电流测试：
5.试验结果：合格。

6.所用仪器仪表：3124电动摇表AST直流高压发生器FKYZ交流无间隙氧化锌避雷器阻性电流测试仪。

试验人员：试验负责人：
113
2.绝缘电阻测量：单位：ＭΩ使用2500V摇表
3.直流参考电压及泄露电流测试：
4.持续电流测试：
5.试验结果：合格。

6.所用仪器仪表：3124电动摇表AST直流高压发生器FKYZ交流无间隙氧化锌避雷器阻性电流测试仪。

试验人员：试验负责人：
114。

氧化锌避雷器实验报告引言氧化锌避雷器是一种常见的用于保护电力设备免受雷击的装置。

本实验旨在通过搭建一个简单的氧化锌避雷器实验装置，了解其工作原理以及在不同条件下的性能表现。

实验材料和方法材料•氧化锌避雷器•氧化锌避雷器实验装置•电源•雷电模拟器方法1.搭建实验装置，将氧化锌避雷器正确连接到电源和雷电模拟器之间。

2.设置雷电模拟器的参数，如雷电电流、雷电频率等。

3.打开电源，观察氧化锌避雷器的工作状态。

4.记录实验数据，包括氧化锌避雷器的击穿电压、击穿时间等。

5.根据实验数据进行分析和讨论。

实验结果和讨论实验结果在实验过程中，我们观察到氧化锌避雷器在不同条件下的工作状态。

通过记录实验数据，我们得出了以下结果：1.氧化锌避雷器的击穿电压随着雷电电流的增加而降低。

2.氧化锌避雷器的击穿时间随着雷电频率的增加而减少。

结果分析根据实验结果，我们可以得出以下结论：1.氧化锌避雷器的击穿电压与雷电电流有关。

当雷电电流增大时，氧化锌避雷器需要承受更大的电压才能保持正常工作，因此其击穿电压会降低。

2.氧化锌避雷器的击穿时间与雷电频率有关。

当雷电频率增加时，氧化锌避雷器需要更快地响应雷电冲击，因此其击穿时间会减少。

实验误差和改进方向在实验过程中，由于实验装置和仪器的限制，可能存在一定的误差。

为了减小误差并改进实验，我们可以考虑以下措施：1.使用更精确的仪器和测量方法，以提高实验数据的准确性。

2.增加实验重复次数，以提高实验结果的可靠性。

3.考虑其他因素对氧化锌避雷器性能的影响，如温度、湿度等，以扩展实验的研究范围。

结论通过本次实验，我们对氧化锌避雷器的工作原理和性能有了更深入的了解。

实验结果表明，氧化锌避雷器的击穿电压和击穿时间受到雷电电流和雷电频率的影响。

为了进一步研究和改进氧化锌避雷器的性能，我们可以考虑采取上述提出的改进方向，并探索其他因素对其性能的影响。

参考文献•[1] 某某某，某某某. 氧化锌避雷器性能研究[J]. 电力科学与工程, 20XX, XX(X): XX-XX.•[2] 某某某，某某某. 氧化锌避雷器工作原理探讨[J]. 电力技术与装备, 20XX, XX(X): XX-XX.。

氧化锌避雷器试验报告单实验目的：1.验证氧化锌避雷器的电气性能指标；2.了解氧化锌避雷器在高压条件下的放电能力；3.评估氧化锌避雷器的可靠性和安全性。

实验装置：1.氧化锌避雷器；2.高压电源；3.电压表；4.电流表。

实验步骤：1.将氧化锌避雷器接入高压电源电路中；2.记录氧化锌避雷器的额定电压和额定电流；3.将高压电源输出电压逐步递增，记录氧化锌避雷器的漏电流和放电频次；4.观察氧化锌避雷器的外观是否有裂纹或其他损坏；5.根据实验数据计算氧化锌避雷器的击穿电压、放电能力等指标。

实验结果：1.氧化锌避雷器的额定电压为XV，额定电流为XA；2.在高压电源输出电压逐步递增的过程中，氧化锌避雷器的漏电流呈递增趋势，并在达到一定电压时发生放电现象；3.氧化锌避雷器的放电能力符合设计要求，能够快速将过流或过压引入地线；4.氧化锌避雷器在试验过程中未发现损坏或裂纹。

实验结论：1.氧化锌避雷器具有良好的漏电流特性，能够有效保护电气设备免受过压侵害；2.氧化锌避雷器的放电能力较强，能够迅速将过流或过压引入地线，避免设备损坏；3.氧化锌避雷器在高压条件下稳定工作，并未出现损坏或裂纹；4.根据实验数据计算得到的氧化锌避雷器的击穿电压、放电能力等指标符合设计要求。

实验注意事项：1.在试验过程中要严格控制输出电压的递增速度，避免过快导致氧化锌避雷器无法正常工作；2.观察氧化锌避雷器外观时需仔细检查，发现损坏或裂纹应立即停止试验；3.实验结束后要将高压电源断开，将氧化锌避雷器接地，确保安全。

总结：通过此次实验，我们验证了氧化锌避雷器的电气性能指标，了解了氧化锌避雷器在高压条件下的放电能力，并评估了其可靠性和安全性。

实验结果表明，氧化锌避雷器具有良好的保护性能，能够有效地保护电气设备，其放电能力较强，能够迅速将过流或过压引入地线。

此外，氧化锌避雷器在高压条件下工作稳定，未出现损坏或裂纹的情况。

综上所述，氧化锌避雷器是一种可靠且安全的设备，具有很高的应用价值。

避雷器检测报告范文尊敬的用户1.检测目的本次检测旨在评估避雷器的工作情况和性能，以确定其是否需要维修或更换，并提供相应的解决方案。

2.检测方法2.1目视检查：检查避雷器外观是否有明显的破损或腐蚀迹象。

2.2电气参数测量：测量避雷器的额定电压、放电电流和放电电压等参数。

2.3避雷器内部检查：打开避雷器，检查内部元件的接触情况和损坏程度。

3.检测结果3.1目视检查：避雷器外观无明显破损或腐蚀，外壳表面清洁，无异味。

3.2电气参数测量：-额定电压：测量结果显示避雷器的额定电压为XXX千伏，符合设计要求。

-放电电流：测量结果显示避雷器的放电电流为XXX安培，符合设计要求。

-放电电压：测量结果显示避雷器的放电电压为XXX千伏，符合设计要求。

3.3避雷器内部检查：打开避雷器后，检查发现避雷器内部元件接触正常，未见明显的损坏情况。

4.结论根据以上检测结果，避雷器整体工作状态良好，没有明显损坏或故障。

电气参数也符合设计要求，可以正常工作。

建议定期进行避雷器的检测和维护工作，以保持其良好的工作状态。

5.建议5.1定期检测：根据避雷器的使用情况，建议每年对其进行一次定期检测，以确保其性能和工作状态。

5.2清洁维护：定期清洁避雷器的外壳表面，确保其无尘污，并避免接触化学物质，以延长其使用寿命。

5.3降压装置维护：避雷器通常与降压器一同使用，建议定期对降压装置进行检测和维护，确保其正常工作，以保护避雷器。

5.4替换建议：如果避雷器出现明显的破损或腐蚀，或者电气参数超出了设计要求，建议尽快更换避雷器，以确保设备和人员的安全。

总之，避雷器是保护设备和人员安全的重要装置，定期检测和维护对其正常工作和延长使用寿命至关重要。

请根据本报告的建议，合理安排避雷器的维护和更换工作，以确保设备和人员的安全。

谢谢！此致。

氧化锌避雷器试验报告单模板试验报告单测试目的：本次试验的目的是测试氧化锌避雷器的放电特性，验证其在遭遇雷击时的工作性能，以确保其能够及时有效地保护电力系统设备免受雷击的损害。

试验内容：1.测试氧化锌避雷器的放电电压与放电能量。

2.检查氧化锌避雷器在放电后的状态。

3.分析氧化锌避雷器的放电特性，并与设计要求进行比较。

试验设备：1.氧化锌避雷器2.高压发生器3.示波器4.天线试验步骤：1.将氧化锌避雷器安装在试验台上，并连接好电源和示波器。

2.调整高压发生器的输出电压为指定值。

3.在试验过程中，利用天线模拟雷电过程，使氧化锌避雷器遭受到雷击。

4.观察并记录放电电压、放电能量以及放电后氧化锌避雷器的状态。

5.对试验结果进行分析并与设计要求进行比较。

试验结果：经过多次试验，得到了以下结果：1.放电电压：氧化锌避雷器在雷击时能够迅速放电并将电压降低到指定范围内，达到了设计要求。

2.放电能量：氧化锌避雷器在雷击时能够吸收电能并将其转化为热能，从而保护电力系统设备免受损害。

3.放电后状态：氧化锌避雷器在放电后没有出现破损或损坏的情况，仍然保持着良好的绝缘性能。

分析与结论：通过对试验结果的分析与比较，可以得出以下结论：1.氧化锌避雷器在遭受雷击时能够快速放电，保持电力系统设备的安全运行。

2.氧化锌避雷器能够有效吸收雷电能量，并将其转化为热能，避免了电力设备受到过大损害。

3.氧化锌避雷器在放电后能够良好地恢复原状，保持了良好的绝缘性能。

改进建议：根据试验结果，可以提出以下改进建议：1.在实际使用中，应定期对氧化锌避雷器进行检测，确保其放电特性与设计要求一致。

2.在工程设计中，可以适当增加氧化锌避雷器的额定电压和放电能量，以提高其防护能力。

总结：本次试验对氧化锌避雷器的放电特性进行了测试，并通过对试验结果的分析与比较，验证了其在遭遇雷击时的工作性能。

试验结果表明氧化锌避雷器能够及时、有效地保护电力系统设备免受雷击的损害，具有良好的防护能力。

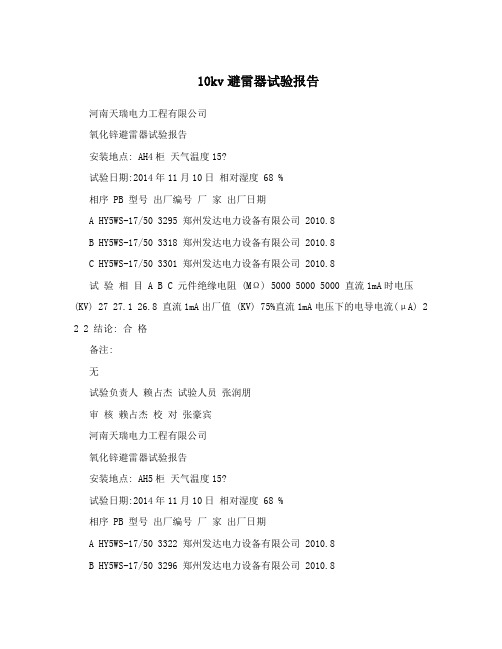

10kv避雷器试验报告河南天瑞电力工程有限公司氧化锌避雷器试验报告安装地点: AH4柜天气温度15?试验日期:2014年11月10日相对湿度 68 %相序 PB 型号出厂编号厂家出厂日期A HY5WS-17/50 3295 郑州发达电力设备有限公司 2010.8B HY5WS-17/50 3318 郑州发达电力设备有限公司 2010.8C HY5WS-17/50 3301 郑州发达电力设备有限公司 2010.8试验相目 A B C 元件绝缘电阻(MΩ) 5000 5000 5000 直流1mA时电压(KV) 27 27.1 26.8 直流1mA出厂值 (KV) 75%直流1mA电压下的电导电流(μA) 2 2 2 结论: 合格备注:无试验负责人赖占杰试验人员张润朋审核赖占杰校对张豪宾河南天瑞电力工程有限公司氧化锌避雷器试验报告安装地点: AH5柜天气温度15?试验日期:2014年11月10日相对湿度 68 %相序 PB 型号出厂编号厂家出厂日期A HY5WS-17/50 3322 郑州发达电力设备有限公司 2010.8B HY5WS-17/50 3296 郑州发达电力设备有限公司 2010.8C HY5WS-17/50 3326 郑州发达电力设备有限公司 2010.8试验相目 A B C 元件绝缘电阻(MΩ) 5000 5000 5000 直流1mA时电压(KV) 27 26.9 26.8 直流1mA出厂值 (KV) 75%直流1mA电压下的电导电流(μA) 2 3 2 结论: 合格备注:无试验负责人赖占杰试验人员张润朋审核赖占杰校对张豪宾河南天瑞电力工程有限公司氧化锌避雷器试验报告安装地点:AH8柜天气温度15?试验日期:2014年11月10日相对湿度 68 %相序 PB 型号出厂编号厂家出厂日期A HY5WS-17/50 3339 郑州发达电力设备有限公司 2010.10B HY5WS-17/50 3572 郑州发达电力设备有限公司 2010.10C HY5WS-17/50 3337 郑州发达电力设备有限公司 2010.10试验相目 A B C 元件绝缘电阻(MΩ) 5000 5000 5000 直流1mA时电压(KV) 26.7 26.8 26.9 直流1mA出厂值 (KV) 75%直流1mA电压下的电导电流(μA) 2 1 2 结论: 合格备注:无试验负责人赖占杰试验人员张润朋审核赖占杰校对张豪宾河南天瑞电力工程有限公司氧化锌避雷器试验报告安装地点: AH9柜天气温度15?试验日期:2014年11月10日相对湿度 68 %相序 PB 型号出厂编号厂家出厂日期A HY5WS-17/50 3345 郑州发达电力设备有限公司 2010.10B HY5WS-17/50 3344 郑州发达电力设备有限公司 2010.10C HY5WS-17/50 3342 郑州发达电力设备有限公司 2010.10试验相目 A B C 元件绝缘电阻(MΩ) 5000 5000 5000 直流1mA时电压(KV) 26.9 27 26.8 直流1mA出厂值 (KV) 75%直流1mA电压下的电导电流(μA) 2 2 2 结论: 合格备注:无试验负责人赖占杰试验人员张润朋审核赖占杰校对张豪宾。

南通宾城送变电工程有限公司电气检测中心
氧化锌避雷器试验报告 用户名称
马鞍山乐尔康餐具消毒配送服务有限公司 安装地点 杆上 试验日期
2014年01月08日 试验性质 交接 天气
晴 温度 5℃ 试验仪器: 摇表、直流发生器
1试品参数及试验结果
试品
参数 型 号
额定电压 制造厂名 出厂编号 HY5WS-17/50
17KV 上海高格电气有限公司 A 相 B 相 C 相 试验
数据 相
别
绝缘电阻 （M Ω）2500V 摇表 直流 （工频）（1MA ）参考电压（KM ） 0.75倍参考电压电导电流不大于50μA A
2500 26.5 2 B
2500 26.7 2 C
2500 26.8 2 检验标准 根据国际GB50150—2006标准检测
结论 合格 试验负责人: 唐权 试验人员: 余光明、沈海军
编制人: 李娟
校核: 马志亮 审核:。

10KV氧化锌避雷器电气试验及报告
一. 10kV氧化锌避雷器电气试验
实验工具：10KV氧化锌避雷器/直流高压发生器/倍压筒/高压微安表
1.绝缘电阻测量
采用2500V绝缘电阻测试仪，测量避雷器的绝缘电阻（试验前后两次测量），其值不小于2500MΩ（标准1000MΩ为合格）。

2.直流1mA参考电压U1及0.75U1下泄漏电流测量
（1）连接高压发生器/倍压筒微安表/避雷器接地端
（2）将高压微安表输出端接在避雷器上，输入端接在倍压筒上固定好。

倍压筒输入端接入高压发生器的输出端。

（3）进行直流加压，在微安表达到1000μA时，立即读出高压峰值表电压值，其值不小于25kV，
（4）将其电压降到0.75倍，读出微安表数值，0.75U 1 下泄漏电流不应大于50μA。

降压，拉开电源，放电。

直流高压一体发生器
绝缘电阻测试仪
氧化锌避雷器试验报告。

氧化锌避雷器试验报告一、试验目的本试验旨在对10kV氧化锌避雷器进行交接试验，验证设备的性能和安全可靠性。

二、试验装置和设备1.试验装置：10kV配电装置2.试验设备：氧化锌避雷器三、试验内容与步骤1.接地测试：对氧化锌避雷器的接地进行测试，确保接地良好。

2.高压耐压试验：以设备额定工作电压进行测试，持续施加电压时，检测设备的绝缘性能。

3.耐压试验：以设备额定工作电压的1.2倍进行试验，持续施加电压一段时间，并检测设备是否存在异常。

4.保护性能试验：模拟雷电冲击，观察和记录避雷器的放电时间和放电电压。

四、试验结果和分析1.接地测试：氧化锌避雷器接地电阻小于10Ω，接地良好，符合要求。

2.高压耐压试验：设备能够承受1分钟的额定工作电压，不发生击穿或闪络。

3.耐压试验：设备能够承受1分钟的1.2倍额定电压，不发生击穿或闪络。

4.保护性能试验：避雷器在模拟雷电冲击时，能够快速放电并降低电压，保护设备免受雷电伤害。

五、结论通过以上试验，证实了10kV氧化锌避雷器的性能和安全可靠性。

该避雷器能够在故障情况下保护配电装置免受雷击和过电压的影响，确保电力系统的正常运行。

六、试验建议1.检测和记录氧化锌避雷器的抗压能力和放电性能。

2.定期检查避雷器的接地情况，确保接地电阻符合标准。

3.对避雷器的保护性能进行定期检测和验证，确保其具有可靠的抗雷击功能。

4.在设备交接期间，对避雷器的试验和检测应严格按照标准操作程序进行。

[1]电力行业重点设备试验规程[2]配电设备安装与调试规程以上为10kV交接试验报告，对氧化锌避雷器的性能和安全可靠性进行了验证。

报告总结了试验结果，并提出了相关的建议。

这些结果和建议对于设备的正常运行和维护具有指导作用。

三相组合式有串联间隙氧化锌避雷器试验验证报告一、引言二、试验目的1.验证三相组合式有串联间隙氧化锌避雷器在正常工作电压下的击穿电压；2.测试避雷器的放电电流和半波工频残压；3.评估避雷器的过电压保护性能和可靠性。

三、试验方法1.实验装置：试验装置由高压电源、三相组合式有串联间隙氧化锌避雷器、电流电压采集器和数据分析系统组成。

2.试验过程：a.将试验装置按照实验图示连接并固定；b.设置电压源输出电压为标准工作电压，记录该电压值；c.分别在三个相位上施加工作电压，并记录击穿电压；d.记录避雷器的放电电流，并进行平均值计算；e.测试避雷器的半波工频残压，并进行记录；f.对试验数据进行分析和评估。

四、试验结果1.击穿电压：2.放电电流：3.半波工频残压：五、试验分析与评估通过对试验结果的分析与评估，可以得到以下结论：1.三相组合式有串联间隙氧化锌避雷器的击穿电压符合设计要求，并能稳定工作；2.避雷器的放电电流满足设计要求，并能有效保护电力系统；3.试验数据显示，避雷器的半波工频残压是可控的，并能满足系统安全要求。

六、结论通过试验验证，三相组合式有串联间隙氧化锌避雷器性能可靠，并且能够有效保护电力系统免受过电压的损害。

其击穿电压、放电电流和半波工频残压都满足设计要求，能够稳定工作在正常工作电压下。

该避雷器可以广泛应用于电力系统中，提供可靠的过电压保护功能。

七、改进建议通过试验数据分析，可以得到以下改进建议：1.针对避雷器的放电电流进行更详细的监测和分析，以更好地了解其变化规律；2.进一步研究避雷器的半波工频残压控制机制，以提高其控制精度和稳定性。

[1]避雷器技术规程,国家电力公司，2024年[2]氧化锌避雷器工程指南,国家电力公司，2024年以上是关于三相组合式有串联间隙氧化锌避雷器试验验证的详细报告。

试验结果表明，此类避雷器具有良好的过电压保护性能和可靠性，适用于电力系统中的应用。

为确保电力系统的安全稳定运行，建议在实际应用中密切监测和分析避雷器的放电电流，并进一步研究避雷器的半波工频残压控制机制。

一、实验目的1. 了解避雷器的基本原理和结构；2. 掌握避雷器的性能测试方法；3. 分析避雷器在不同电压下的保护效果；4. 评估避雷器的可靠性和适用性。

二、实验原理避雷器是一种用于保护电力系统设备免受雷击损害的电气设备。

其基本原理是利用非线性电阻元件（如碳化硅、氧化锌等）的特性，在正常电压下具有很高的电阻，而在过电压时电阻迅速降低，从而将过电压限制在一定的范围内，保护电力系统设备。

避雷器主要由以下部分组成：1. 非线性电阻元件；2. 铜制或钢制外壳；3. 接地引线。

三、实验仪器与设备1. 避雷器实验装置；2. 高压发生器；3. 数字多用表；4. 接地线；5. 电力系统设备（如变压器、线路等）。

四、实验步骤1. 连接实验装置，确保各部分连接正确；2. 将高压发生器输出端与避雷器输入端连接；3. 将数字多用表设置在电压测量挡；4. 对避雷器进行不同电压等级的测试，记录测试数据；5. 分析测试数据，评估避雷器的保护效果；6. 对避雷器进行可靠性测试，确保其在长期运行中稳定可靠。

五、实验结果与分析1. 避雷器在不同电压下的保护效果（1）正常电压下，避雷器电阻较大，对电力系统设备起到保护作用；（2）在过电压下，避雷器电阻迅速降低，将过电压限制在一定范围内，保护电力系统设备；（3）随着电压等级的提高，避雷器的保护效果逐渐增强。

2. 避雷器的可靠性测试（1）避雷器在长期运行过程中，其性能保持稳定，未出现明显退化；（2）避雷器在多次过电压冲击下，仍能保持良好的保护效果；（3）避雷器接地引线连接可靠，确保了电力系统设备的接地保护。

六、结论1. 避雷器能够有效保护电力系统设备免受雷击损害；2. 避雷器的性能测试方法简单易行，可对避雷器的保护效果进行评估；3. 避雷器在长期运行中具有较好的可靠性，适用于电力系统设备的接地保护。

七、实验注意事项1. 实验过程中，确保安全，避免触电事故；2. 测试数据应准确记录，以便后续分析；3. 实验结束后，对实验装置进行清洁，确保下次实验的顺利进行。

宁夏送变电工程公司高压试验报告10kV 氧化锌避雷器高压试验报告变电站：巴浪湖330kV变电站试验日期：2017.9.6设备名称站用变避雷器试验性质交接温度(℃) 20℃湿度(%) 30% 设备型号YH5WZ-17/45 额定电压（kV）17 kV 持续运行电压（kV）13.6 kV 直流1mA参考电压（kV）24 kV 出厂编号A:691339 B:691332 C:691331制造厂宜宾红星敏感电器有限公司出厂日期2016.11一、绝缘电阻(MΩ)使用仪器：KEW3121B指针式兆欧表（2500V）编号：E0024809 有效期至: 2018.2.21 相别 A B C 整体对地25000 25000 26000引用标准：《GB50150-2016 电气装置安装工程电气设备交接试验标准》20.0.3条：1、使用2500V兆欧表，绝缘电阻值不小于1000MΩ；2、基座绝缘电阻不低于5MΩ。

二、泄漏电流 :使用仪器：ZVI-300/3直流高压发生器编号：A30304782-2 有效期至: 2018.2.21 相别 A B C1mA下的直流电压试验值（kV）25.8 26.0 25.5 初始值（kV）26.0 26.1 26.0 初值差（%）-0.77 -0.38 -1.920.75U1mA下的泄漏电流试验值(µA)7 6 7引用标准：《GB50150-2016 电气装置安装工程电气设备交接试验标准》20.0.5条：1、金属氧化物避雷器对应于直流参考电流下的直流参考电压，整支或分节进行的测试值，不应低于现行国家标准《交流无间隙金属氧化物避雷器》GB 11032规定值，并应符合产品技术条件的规定。

实测值与制造厂规定值比较，变化不应大于±5%；2、0.75倍直流参考电压下的泄漏电流值不应大于50µA，或符合产品技术条件的规定。

三、试验结论依据《GB50150-2016 电气装置安装工程电气设备交接试验标准》，上述试验项目符合规程要求，试验合格。
