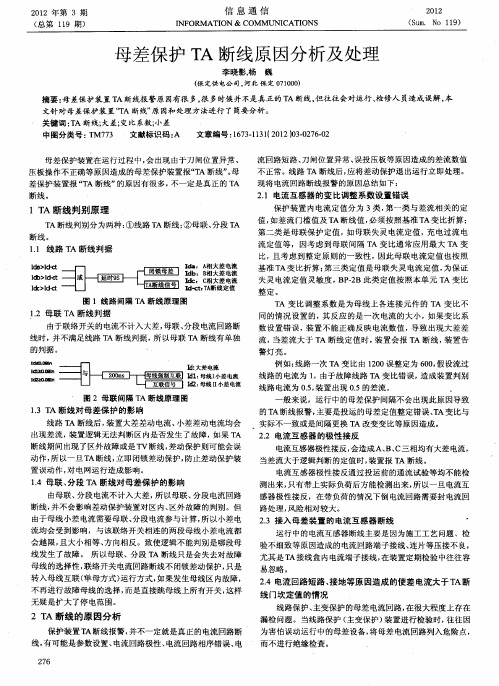

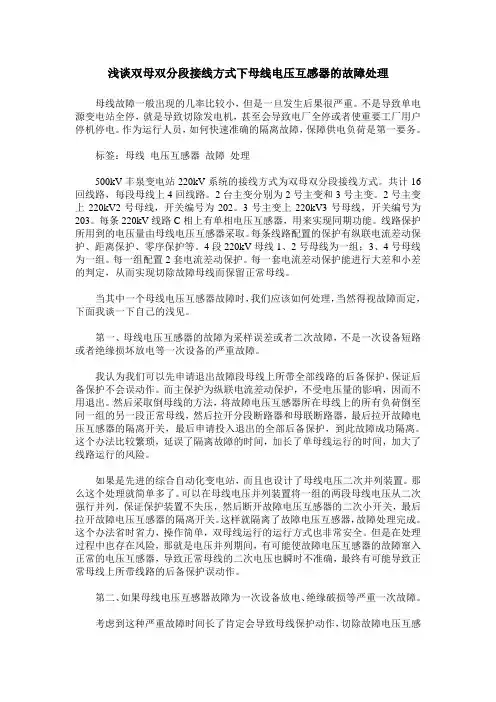

浅谈双母双分段接线方式下母线电压互感器的故障处理母线故障一般出现的几率比较小，但是一旦发生后果很严重。
不是导致单电源变电站全停，就是导致切除发电机，甚至会导致电厂全停或者使重要工厂用户停机停电。
作为运行人员，如何快速准确的隔离故障，保障供电负荷是第一要务。
标签：母线电压互感器故障处理500kV丰泉变电站220kV系统的接线方式为双母双分段接线方式。
共计16回线路，每段母线上4回线路。
2台主变分别为2号主变和3号主变。
2号主变上220kV2号母线，开关编号为202。
3号主变上220kV3号母线，开关编号为203。
每条220kV线路C相上有单相电压互感器，用来实现同期功能。
线路保护所用到的电压量由母线电压互感器采取。
每条线路配置的保护有纵联电流差动保护、距离保护、零序保护等。
4段220kV母线1、2号母线为一组；3、4号母线为一组。
每一组配置2套电流差动保护。
每一套电流差动保护能进行大差和小差的判定，从而实现切除故障母线而保留正常母线。
当其中一个母线电压互感器故障时，我们应该如何处理，当然得视故障而定，下面我谈一下自己的浅见。
第一、母线电压互感器的故障为采样误差或者二次故障，不是一次设备短路或者绝缘损坏放电等一次设备的严重故障。
我认为我们可以先申请退出故障段母线上所带全部线路的后备保护，保证后备保护不会误动作。
而主保护为纵联电流差动保护，不受电压量的影响，因而不用退出。
然后采取倒母线的方法，将故障电压互感器所在母线上的所有负荷倒至同一组的另一段正常母线，然后拉开分段断路器和母联断路器，最后拉开故障电压互感器的隔离开关，最后申请投入退出的全部后备保护，到此故障成功隔离。
这个办法比较繁琐，延误了隔离故障的时间，加长了单母线运行的时间，加大了线路运行的风险。
如果是先进的综合自动化变电站，而且也设计了母线电压二次并列装置。
那么这个处理就简单多了。
可以在母线电压并列装置将一组的两段母线电压从二次强行并列，保证保护装置不失压，然后断开故障电压互感器的二次小开关，最后拉开故障电压互感器的隔离开关。
220 kV母差保护动作原理及母线跳闸事故的处理方法摘要：母差保护装置是220kV变电站内重要的保护装置，当母线发生故障时能够发挥隔离故障的作用。
由于母差保护动作时是将故障母线上的所有开关跳开，对整个电网的运行影响较大，因此对母差保护的原理及母差保护动作后的故障处理进行研究具有重要意义。
本文对220kV母差保护的原理进行了深入研究，针对母线保护动作后是否查找到故障点的不同处理方式进行了介绍。
关键词：母差保护；原理；双跨；倒闸；母联；误动1 引言母线保护装置是快速切除母线接地故障的重要二次设备，其发生误动或拒动都会给电网的运行造成严重的后果。
为了提高220kV母线跳闸事故的处理能力，需对220kV母差保护动作原理深入了解，具体研究220kV变电站的母差保护在不同运行方式下的动作情况，并根提出针对性的解决方案。
2 220kV母线保护原理2.1 母线保护动作原理母线差动保护是基于基尔霍夫定律，即在理想状态下，当母线没有故障，或者故障发生在区外时，母线流入与流出的电流大小相等，方向相反，差电流等于零；若故障发生在母线保护范围之内时，差电流则不等于零。
在实际应用之中，将CT 测量误差、CT 饱和等外部影响因素进行考虑，母差保护动作电流的整定值一般按照大于母线外部发生故障时所产生的最大不平衡量来进行整定。
而母差保护判断故障点及动作逻辑是通过大差电流和小差电流来进行判断。
大差电流是指除母联开关以及分段开关之外，其他所有母线上的支路电流之和。
母线大差保护逻辑起到判断故障为区内故障还是区外故障。
而母线小差电流是指，其中一条母线上包括母联开关以及分段开关之内的所有支路电流之和，母线小差保护逻辑起到对故障母线进行选择的作用。
2.2 母线保护装置的主要功能目前220 kV 母线所应用的母差保护装置主要包括四个厂家的设备，即南瑞的RCS-915 系列、深瑞的BP系列、许继的WMH-800系列以及国电南自的WMZ-41系列，这些主流母线保护装置的基本动作原理都是带比率制动特性的差动保护。

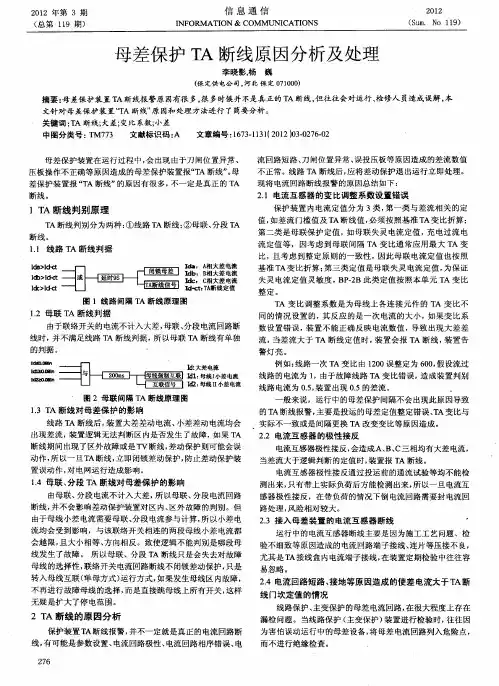

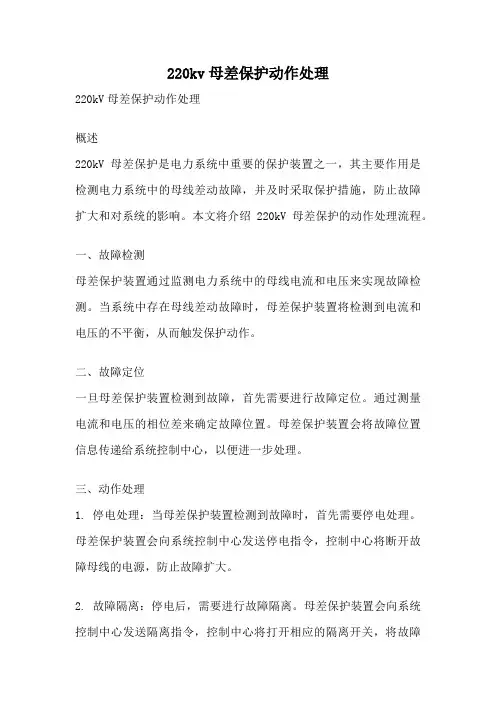

220kv母差保护动作处理220kV母差保护动作处理概述220kV母差保护是电力系统中重要的保护装置之一，其主要作用是检测电力系统中的母线差动故障，并及时采取保护措施，防止故障扩大和对系统的影响。
本文将介绍220kV母差保护的动作处理流程。
一、故障检测母差保护装置通过监测电力系统中的母线电流和电压来实现故障检测。
当系统中存在母线差动故障时，母差保护装置将检测到电流和电压的不平衡，从而触发保护动作。
二、故障定位一旦母差保护装置检测到故障，首先需要进行故障定位。
通过测量电流和电压的相位差来确定故障位置。
母差保护装置会将故障位置信息传递给系统控制中心，以便进一步处理。
三、动作处理1. 停电处理：当母差保护装置检测到故障时，首先需要停电处理。
母差保护装置会向系统控制中心发送停电指令，控制中心将断开故障母线的电源，防止故障扩大。
2. 故障隔离：停电后，需要进行故障隔离。
母差保护装置会向系统控制中心发送隔离指令，控制中心将打开相应的隔离开关，将故障母线与系统其他部分隔离，以便进行维修和修复。
3. 故障修复：故障隔离后，需要进行故障修复。
维修人员会对故障母线进行检修和修复工作，确保母线恢复正常运行。
四、系统恢复在故障修复完成后，需要进行系统恢复。
恢复过程包括恢复电源和恢复运行。
母差保护装置会向系统控制中心发送恢复指令，控制中心将重新连接故障母线的电源，恢复其正常运行。
五、故障分析故障处理完成后，需要进行故障分析，找出故障的原因和根源，以避免类似故障再次发生。
故障分析包括对故障的记录和统计分析，以及对可能的改进和优化措施的研究。
六、保护装置检修定期对母差保护装置进行检修和维护是确保其正常运行的重要措施。
检修过程包括对保护装置的功能和性能进行检测，对可能存在的故障和问题进行修复和调整，以保证其可靠性和稳定性。
结论220kV母差保护动作处理是电力系统中的重要环节，能够及时检测并处理母线差动故障，保证电力系统的安全稳定运行。
母线差动保护的原理及作用以母线差动保护的原理及作用为标题，本文将介绍母线差动保护的原理、作用以及其在电力系统中的应用。
一、母线差动保护的原理母线差动保护是一种广泛应用于电力系统的保护方式，它通过对母线两侧电流进行比较，以实现对电力系统母线的保护。
其基本原理是利用母线两侧电流之差来判断是否存在故障，从而实现对故障的快速检测和保护动作。
具体而言，母线差动保护的原理可以分为以下几个步骤：1. 采集电流信号：通过电流互感器等装置，采集母线两侧电流信号。
2. 信号传输：将采集到的电流信号传输到差动保护装置。
3. 信号比较：差动保护装置将母线两侧电流信号进行比较，并计算差值。
4. 判断故障：差动保护装置根据差值的大小判断是否存在故障。
若差值超过设定阈值，则判定为故障。
5. 动作保护：当差动保护装置判断为故障时，会发出保护信号，触发断路器等装置进行动作，实现对故障的隔离。
二、母线差动保护的作用母线差动保护在电力系统中起到了重要的作用，其主要体现在以下几个方面：1. 故障检测：母线差动保护能够快速检测电力系统中的故障，包括短路故障、接地故障等。
通过对母线两侧电流进行比较，能够准确判断是否存在故障，并实现对故障的快速隔离，从而保护电力系统的安全运行。
2. 故障定位：母线差动保护不仅可以检测故障，还可以对故障进行定位。
由于差动保护装置能够判断故障发生的位置，可以通过对故障信号的分析，确定故障点的位置，提高故障的定位精度，减少故障排除的时间。
3. 系统稳定性：母线差动保护在电力系统中能够提高系统的稳定性。
在电力系统中，母线是连接各种电源和负载的关键节点，一旦母线发生故障，可能会导致电力系统的不稳定甚至崩溃。
通过差动保护装置对母线进行保护，可以及时发现故障并进行隔离，从而保持电力系统的稳定运行。
4. 经济性：母线差动保护具有较高的经济性。
相比传统的电流保护方式，差动保护装置只需要对母线两侧的电流进行比较，不需要对整个电力系统进行监测，因此可以减少设备和维护成本，并提高电力系统的可靠性。
微机型母线保护装置现场检验作业指导书1适用范围本作业指导书适用于微机型母线保护装置新安装验收检验以及新安装装置投运后的第一次全部定期检验，之后的全部定期检验以及部分检验内容可根据检验规程要求进行删减。
继电保护和安全自动装置技术规程 继电保护和安全自动装置基本试验方法 继电保护和电网安全自动装置检验规程 继电保护和电网安全自动装置现场工作保安规定 国家电网公司十八项电网重大反事故措施(试行) 3作业条件及作业现场要求(1)室外作业时，要求天气无雨雪，应避开雷电、大风及多雾天气。
空气温度-5℃〜39℃,空气相对湿度一般不高于80%,风速不大于5级。
(2)工作区间与带电设备的安全距离应符合《国家电网公司电力安全工作规程(变电部分)》(国家电网安监［2009］664号)的要求。
(3)作业现场应有可靠的试验电源，且满足试验要求。
(4)作业现场道路畅通，无障碍物，且照明良好。
(5)一次设备有高压检修工作时，应禁止开关传动试验。
(6)测试对象处于停运状态，现场安全措施完整、可靠。
(7)保持现场工作环境整洁。
4作业人员要求(1)所有作业人员必须身体健康，精神状态良好。
(2)所有作业人员必须掌握《国家电网公司电力安全工作规程(变电部分)》(国家电网安监［2009∣664号)的相关知识，并经考试合格。
(3)所有作业人员应有触电急救及现场紧急救火的常识。
(4)本项检验工作需要作业人员3-4人。
其中工作负责人1人，工作班成员2-3人。
(5)工作负责人应由从事继电保护现场检验工作三年以上的专业人员担任，必须具备工作负责人资2引用标准及编制依据(1) GB/T 14285-2006(2) GB/T7261-2008(3) DUT995-2006(4) Q/GDW 267-2009(5)国家电网生[2012]352号(6)国家电网安监［2009∣664号 国家电网公司电力安全工作规程(变电部分)格，熟练掌握本作业的作业程序和质量标准，熟悉工作班成员的技术水平，组织并合理分配工作，并对整个检验工作的安全、技术等负责。

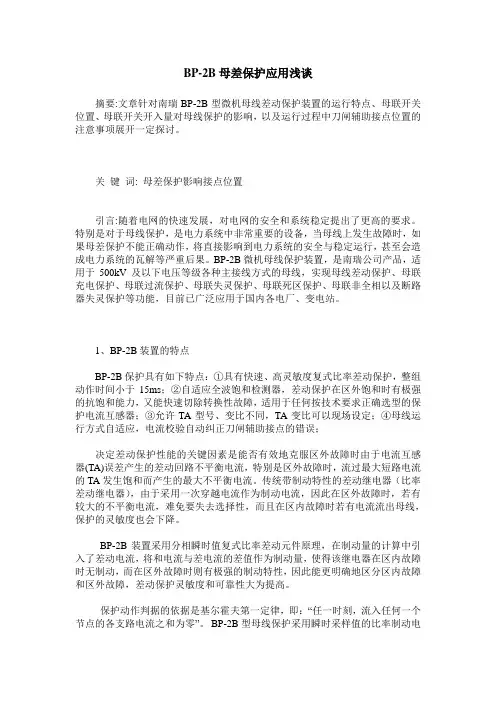

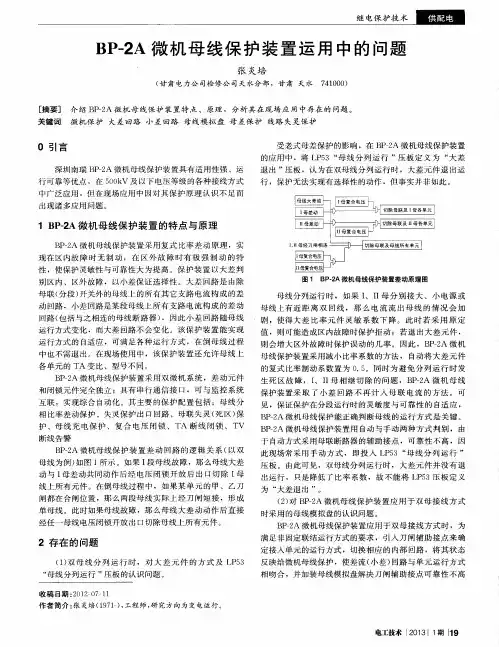

BP-2B母差保护应用浅谈摘要:文章针对南瑞BP-2B型微机母线差动保护装置的运行特点、母联开关位置、母联开关开入量对母线保护的影响，以及运行过程中刀闸辅助接点位置的注意事项展开一定探讨。
关键词: 母差保护影响接点位置引言:随着电网的快速发展，对电网的安全和系统稳定提出了更高的要求。
特别是对于母线保护，是电力系统中非常重要的设备，当母线上发生故障时，如果母差保护不能正确动作，将直接影响到电力系统的安全与稳定运行，甚至会造成电力系统的瓦解等严重后果。
BP-2B微机母线保护装置，是南瑞公司产品，适用于500kV及以下电压等级各种主接线方式的母线，实现母线差动保护、母联充电保护、母联过流保护、母联失灵保护、母联死区保护、母联非全相以及断路器失灵保护等功能，目前已广泛应用于国内各电厂、变电站。
1、BP-2B装置的特点BP-2B保护具有如下特点：①具有快速、高灵敏度复式比率差动保护，整组动作时间小于15ms；②自适应全波饱和检测器，差动保护在区外饱和时有极强的抗饱和能力，又能快速切除转换性故障，适用于任何按技术要求正确选型的保护电流互感器；③允许TA型号、变比不同，TA变比可以现场设定；④母线运行方式自适应，电流校验自动纠正刀闸辅助接点的错误；决定差动保护性能的关键因素是能否有效地克服区外故障时由于电流互感器(TA)误差产生的差动回路不平衡电流，特别是区外故障时，流过最大短路电流的TA发生饱和而产生的最大不平衡电流。
传统带制动特性的差动继电器（比率差动继电器），由于采用一次穿越电流作为制动电流，因此在区外故障时，若有较大的不平衡电流，难免要失去选择性，而且在区内故障时若有电流流出母线，保护的灵敏度也会下降。
BP-2B装置采用分相瞬时值复式比率差动元件原理，在制动量的计算中引入了差动电流，将和电流与差电流的差值作为制动量，使得该继电器在区内故障时无制动，而在区外故障时则有极强的制动特性，因此能更明确地区分区内故障和区外故障，差动保护灵敏度和可靠性大为提高。
母线差动保护的原理及作用以母线差动保护的原理及作用为题，本文将详细介绍母线差动保护的原理和作用。
一、母线差动保护的原理母线差动保护是一种用于保护电力系统中母线的重要保护装置。
它的原理是通过对比母线两侧的电流差值来判断系统是否存在故障。
当系统正常运行时，母线两侧的电流是相等的，而当系统发生故障时，母线两侧的电流就会有差异。
母线差动保护利用这种差异来判断系统是否存在故障，并在出现故障时迅速切除故障部分，以保护系统的安全运行。
母线差动保护的原理主要包括以下几个方面：1. 电流互感器：母线差动保护需要使用电流互感器来测量母线两侧的电流。
电流互感器是一种特殊的变压器，它能够将高电流变换成低电流，以便进行测量和保护。
在母线差动保护中，电流互感器将母线两侧的电流变换成低电流信号，并输入到差动保护装置中进行处理。
2. 差动保护装置：差动保护装置是母线差动保护的核心部分，它根据电流互感器输入的电流信号进行差动运算，并判断系统是否存在故障。
差动保护装置一般采用微处理器技术，具有高速运算和抗干扰能力，能够对复杂的电流差动进行精确的计算和判断。
3. 通信系统：母线差动保护通常需要与其他保护装置进行通信，以便实现对系统的全面保护。
通信系统可以通过光纤、串口、以太网等方式进行数据传输，将差动保护装置的测量数据和判断结果传送给其他保护装置，以实现系统的协调保护。
二、母线差动保护的作用母线差动保护在电力系统中起着非常重要的作用，主要表现在以下几个方面：1. 故障判断：母线差动保护能够快速准确地判断系统是否存在故障。
通过对比母线两侧的电流差异，差动保护装置能够精确地判断系统是否出现故障，并根据判断结果做出相应的动作，保护系统的安全运行。
2. 故障定位：母线差动保护能够帮助定位系统故障的位置。
在系统发生故障时，差动保护装置会根据电流差异的大小和相位关系来判断故障位置，从而指导维修人员快速找出故障点并进行修复。
3. 故障隔离：母线差动保护能够迅速切除故障部分。
母线差动保护技术研究摘要：对于新能源电站或某些重要的地区变电站,其35kV母线往往需要配置母线保护。
由于母线上所接的接地变、所用变等容量较小,因此在选择其保护用电流互感器时往往会根据容量选择电流互感器变比。
该变比相对于其它出线间隔小得多,在接地变、所用变等间隔出口发生严重短路故障时,电流互感器容易饱和,导致母差保护误动,扩大停电范围,同时也不利于调度事故延判,影响快速恢复供电。
本文对一起接地变出口处电缆故障导致的母差保护误动事件进行分析,提出相应的整改方案。
关键词：35kV；母差保护；误动原因；措施随着电网规模的不断扩大及保护设备运行年限的增加,设备的运维工作压力越来越大。
目前母差保护超期校验的情况在内蒙古电网较为普遍,忽视对母差保护装置硬件及二次回路的检查,则无法及时发现装置存在的隐患。
因此要求从施工、验收、日常管理与维护等方面着手,认真积累工作经验,保证电网的安全运行。
母线保护在电力系统运行当中起着非常重要的作用，因此要求动作速度快、灵敏度高、可靠性强的运行母线。
在微机型母线保护中，也客观存在许多母线保护装置的设计缺陷，或者由于工作人员对其进行检修是出现误动的情况造成母线故障，不管是何种原因，总之，要充分加强防范措施，主抓技术防范点，不断对运行母线进行多次改进，将母差保护更改至最佳状态，确保保护装置安全可靠运行，切实维护电力系统的稳定运行。
一、事故经过事故前,110kV某光伏汇集升压站2台110kV主变运行,主变为双绕组变压器,35kV低压侧为2段单母线,由一套母差保护实现母线保护功能。
35kV接地变间隔为500kVA的干式消弧线圈,保护用电流互感器变比为50/5,#2主变低压侧电流互感器变比为1500/5,无功补偿间隔电流互感器变比为300/5,光伏Ⅰ线电流互感器变比为500/5,光伏Ⅱ线电流互感器变比为500/5,基准电流互感器变比为1500/5,主接线如图1所示。
某日1时58分,该站35kV母线保护动作, Ⅱ母差动保护动作,A相差流为14.38A,B相差流为14.69A。
