SVG动态无功补偿原理及功能

svg动态无功补偿装置工作原理SVG（Static Var Generator）动态无功补偿装置是一种能够实现电网无功补偿的设备，通过控制电压和电流的相位差来补偿电网中的无功功率。

它通过逆变器将直流电源转换成可调节的交流电流，根据电网的需求进行无功功率的补偿。

SVG的主要工作原理是通过控制逆变器的开关器件，通过对逆变器的输入电流进行控制，来改变逆变器输出的电流和电压的相位差，从而实现无功功率的补偿。

SVG的工作流程如下：1.电网监测：通过电压和电流传感器对电网进行监测，获取电网功率因数和无功功率的信息。

2.信号处理：将电网监测得到的信号进行滤波、去噪和放大等处理，得到稳定可靠的测量信号。

3.控制策略：根据电网的需求，通过控制器设计相应的控制策略。

控制策略可以基于电网的功率因数进行控制，也可以基于电网无功功率进行控制。

4.逆变器控制：根据控制策略生成逆变器的控制信号，通过控制开关器件的导通和断开，使逆变器输出的电流和电压的相位差发生变化。

5.逆变器输出：经过控制后的逆变器输出的交流电流，通过滤波电路进行滤波，得到准直流电流。

6.电网注入：通过串联电抗器将逆变器输出的准直流电流注入电网，实现无功功率的补偿。

由于串联电抗器的存在，可以调节逆变器输出的电压和电流的相位差，使得逆变器可以通过补偿电网的无功功率。

7.反馈控制：将电网注入的无功功率进行监测，根据监测结果反馈给控制器，进一步调整控制策略和逆变器的控制信号，使无功功率达到设定值。

8.系统保护：同时，SVG还需要具备过流、过温、过压等保护功能，保障设备的运行安全。

总之，SVG通过逆变器将直流电源转换成可调节的交流电流，通过控制器控制逆变器的开关器件，实现对无功功率的补偿，从而提高电网的功率因数和稳定性。

这种动态无功补偿装置在电力系统中具有重要的应用价值，能够有效解决电网的无功功率问题，提高电网的运行效率。

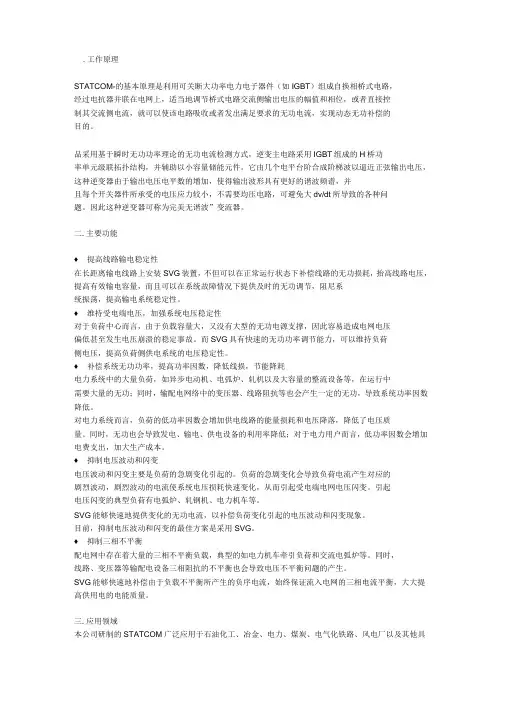

.工作原理STATCOM-的基本原理是利用可关断大功率电力电子器件（如IGBT）组成自换相桥式电路，经过电抗器并联在电网上，适当地调节桥式电路交流侧输出电压的幅值和相位，或者直接控制其交流侧电流，就可以使该电路吸收或者发出满足要求的无功电流，实现动态无功补偿的目的。

品采用基于瞬时无功功率理论的无功电流检测方式，逆变主电路采用IGBT组成的H桥功率单元级联拓扑结构，并辅助以小容量储能元件。

它由几个电平台阶合成阶梯波以逼近正弦输出电压，这种逆变器由于输出电压电平数的增加，使得输出波形具有更好的谐波频谱，并且每个开关器件所承受的电压应力较小，不需要均压电路，可避免大dv/dt所导致的各种问题。

因此这种逆变器可称为完美无谐波”变流器。

二.主要功能♦提高线路输电稳定性在长距离输电线路上安装SVG装置，不但可以在正常运行状态下补偿线路的无功损耗，抬高线路电压，提高有效输电容量，而且可以在系统故障情况下提供及时的无功调节，阻尼系统振荡，提高输电系统稳定性。

♦维持受电端电压，加强系统电压稳定性对于负荷中心而言，由于负载容量大，又没有大型的无功电源支撑，因此容易造成电网电压偏低甚至发生电压崩溃的稳定事故。

而SVG具有快速的无功功率调节能力，可以维持负荷侧电压，提高负荷侧供电系统的电压稳定性。

♦补偿系统无功功率，提高功率因数，降低线损，节能降耗电力系统中的大量负荷，如异步电动机、电弧炉、轧机以及大容量的整流设备等，在运行中需要大量的无功；同时，输配电网络中的变压器、线路阻抗等也会产生一定的无功，导致系统功率因数降低。

对电力系统而言，负荷的低功率因数会增加供电线路的能量损耗和电压降落，降低了电压质量。

同时，无功也会导致发电、输电、供电设备的利用率降低；对于电力用户而言，低功率因数会增加电费支出，加大生产成本。

♦抑制电压波动和闪变电压波动和闪变主要是负荷的急剧变化引起的。

负荷的急剧变化会导致负荷电流产生对应的剧烈波动，剧烈波动的电流使系统电压损耗快速变化，从而引起受电端电网电压闪变。

SVG动态无功补偿培训教程SVG（Static Var Generator）是一种用于无功补偿的静态设备，能够实时调节无功功率并保持系统功率因数在设定值范围内。

这种设备在电力系统中广泛应用，用于提高电网的稳定性和电能质量。

因此，学习SVG动态无功补偿的培训教程对于电力工程师和相关领域的从业人员来说是非常重要的。

一、SVG动态无功补偿的原理与作用SVG动态无功补偿的原理是通过控制其电流输出来改变电网的无功功率，进而调节系统的功率因数。

SVG通过控制其电压和电流的相位差来实现无功补偿。

当电网需要补偿无功功率时，SVG能够主动增加无功功率；当电网需要吸收无功功率时，SVG能够主动减少无功功率。

通过实时调节无功功率，SVG可以保持电网的功率因数在设定值范围内并提高电能质量。

二、SVG动态无功补偿的优点1.快速响应：SVG能够在毫秒级别实现无功功率的调节，相比传统的无功补偿设备（如电抗器和电容器），响应速度更快，能够更好地应对电网负荷的变化。

2.精准补偿：SVG能够精确控制无功功率的调节量，使系统维持在设定的功率因数范围内。

无论是低负载还是高负载时，都能够有效地补偿无功功率。

3.减少损耗：SVG通过保持系统功率因数在最佳范围内，减少了输电线路和电气设备的损耗，提高了电能的利用效率。

4.提高电能质量：SVG能够消除电网的谐波和提供电压稳定性，改善电网的电能质量，减少电能质量问题对终端设备的影响。

三、SVG动态无功补偿的应用1.电厂：SVG能够调节并补偿电厂的无功功率，提高电站的稳定性和可靠性。

2.变电站：SVG能够控制变电站的无功功率，改善电网的功率因数，减少无功功率引起的负荷损耗。

3.工业设备：SVG能够提供稳定的无功功率补偿，改善电能质量，降低电机的运行成本。

4.输电线路：SVG能够减少输电线路的无功功率损耗，降低能耗并提高输电效率。

四、SVG动态无功补偿的调试和维护为了确保SVG动态无功补偿系统的正常运行，需要进行调试和维护。

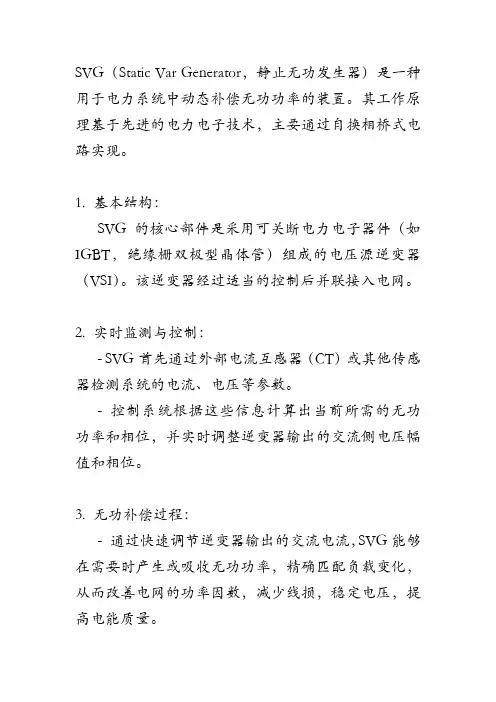

SVG（Static Var Generator，静止无功发生器）是一种用于电力系统中动态补偿无功功率的装置。

其工作原理基于先进的电力电子技术，主要通过自换相桥式电路实现。

1. 基本结构：
SVG的核心部件是采用可关断电力电子器件（如IGBT，绝缘栅双极型晶体管）组成的电压源逆变器（VSI）。

该逆变器经过适当的控制后并联接入电网。

2. 实时监测与控制：
- SVG首先通过外部电流互感器（CT）或其他传感器检测系统的电流、电压等参数。

- 控制系统根据这些信息计算出当前所需的无功功率和相位，并实时调整逆变器输出的交流侧电压幅值和相位。

3. 无功补偿过程：
- 通过快速调节逆变器输出的交流电流，SVG能够在需要时产生或吸收无功功率，精确匹配负载变化，从而改善电网的功率因数，减少线损，稳定电压，提高电能质量。

- 当系统需要无功功率时，SVG会向电网注入滞后90度相位的电流；当系统有过多无功功率需要消耗时，SVG则从电网吸收相同相位的电流。

4. 动态响应能力：
- SVG具有非常快的动态响应速度，可以在毫秒级的时间内完成对无功需求的跟踪和补偿，尤其适用于负荷变化频繁、冲击性大或者谐波含量高的场合。

5. 谐波抑制：
- 高性能的SVG不仅可以补偿基波无功，还可以通过特定算法对谐波进行抵消，有助于改善整个电力系统的电能质量。

总之，SVG通过高级的电力电子技术和数字信号处理技术，实现了对电网无功功率的精准控制和高效补偿，是现代电力系统中不可或缺的重要组成部分之一。

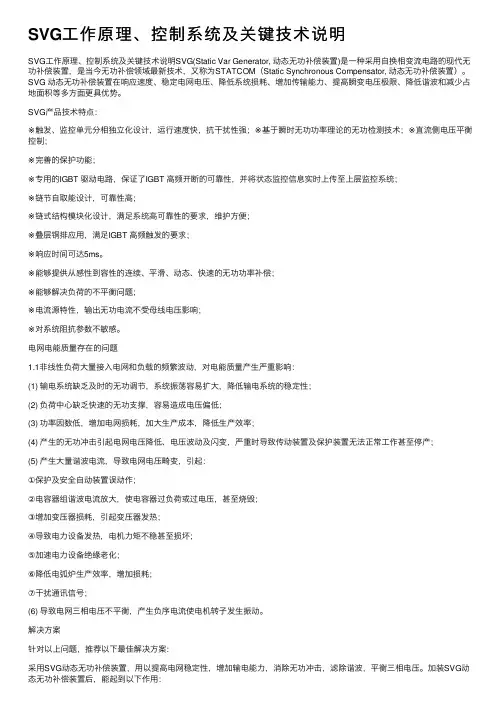

SVG⼯作原理、控制系统及关键技术说明SVG⼯作原理、控制系统及关键技术说明SVG(Static Var Generator, 动态⽆功补偿装置)是⼀种采⽤⾃换相变流电路的现代⽆功补偿装置，是当今⽆功补偿领域最新技术，⼜称为STATCOM（Static Synchronous Compensator, 动态⽆功补偿装置）。

SVG 动态⽆功补偿装置在响应速度、稳定电⽹电压、降低系统损耗、增加传输能⼒、提⾼瞬变电压极限、降低谐波和减少占地⾯积等多⽅⾯更具优势。

SVG产品技术特点：※触发、监控单元分相独⽴化设计，运⾏速度快，抗⼲扰性强；※基于瞬时⽆功功率理论的⽆功检测技术；※直流侧电压平衡控制；※完善的保护功能；※专⽤的IGBT 驱动电路，保证了IGBT ⾼频开断的可靠性，并将状态监控信息实时上传⾄上层监控系统；※链节⾃取能设计，可靠性⾼；※链式结构模块化设计，满⾜系统⾼可靠性的要求，维护⽅便；※叠层铜排应⽤，满⾜IGBT ⾼频触发的要求；※响应时间可达5ms。

※能够提供从感性到容性的连续、平滑、动态、快速的⽆功功率补偿；※能够解决负荷的不平衡问题；※电流源特性，输出⽆功电流不受母线电压影响；※对系统阻抗参数不敏感。

电⽹电能质量存在的问题1.1⾮线性负荷⼤量接⼊电⽹和负载的频繁波动，对电能质量产⽣严重影响：(1) 输电系统缺乏及时的⽆功调节，系统振荡容易扩⼤，降低输电系统的稳定性；(2) 负荷中⼼缺乏快速的⽆功⽀撑，容易造成电压偏低；(3) 功率因数低，增加电⽹损耗，加⼤⽣产成本，降低⽣产效率；(4) 产⽣的⽆功冲击引起电⽹电压降低、电压波动及闪变，严重时导致传动装置及保护装置⽆法正常⼯作甚⾄停产；(5) 产⽣⼤量谐波电流，导致电⽹电压畸变，引起：①保护及安全⾃动装置误动作；②电容器组谐波电流放⼤，使电容器过负荷或过电压，甚⾄烧毁；③增加变压器损耗，引起变压器发热；④导致电⼒设备发热，电机⼒矩不稳甚⾄损坏；⑤加速电⼒设备绝缘⽼化；⑥降低电弧炉⽣产效率，增加损耗；⑦⼲扰通讯信号；(6) 导致电⽹三相电压不平衡，产⽣负序电流使电机转⼦发⽣振动。

无功补偿SVG的基本知识介绍简介无功补偿SVG是一种电力电子设备，用于解决电力系统中因无功功率过剩而导致的电压波动、电流谐波等问题，提高电力系统的稳定性和可靠性。

本文将介绍无功补偿SVG的基本知识。

基本原理无功补偿SVG的原理是通过控制无功电流的大小和相位，将无功功率从电网中吸收或注入，达到补偿电力系统中的无功功率。

具体实现的方式是通过电容器和电感器作为电容滤波器和电感滤波器，控制其电流的大小和相位，从而实现对无功功率的补偿。

主要功能SVG的主要功能是实现电力负载的无功功率的补偿或者吸收，从而达到以下几个方面的功能：1.提高电力系统稳定性和可靠性：非线性负载会导致电力系统中电流的波动，进而影响电压的稳定性和可靠性，而无功补偿SVG可以通过对电流和电压的调节，提高电力系统的稳定性和可靠性。

2.减小电力系统电流谐波：电气负载中存在大量的谐波成分，会导致电流波形失真，影响电力设备的使用寿命，而无功补偿SVG可以抵消负载中的基波谐波和滤除高次谐波，从而保证电流波形的正常运行。

3.提高电能质量：非线性负载会引起电压和电流的失真和噪声，通过无功补偿SVG的控制，可以将这些失真和噪声的对电力系统的影响最小化，从而提高电能质量。

型号分类根据不同的控制方式，无功补偿SVG可以分为以下几类：1.静止型：是指无功补偿SVG的输出电流在静止的状态下进行控制，主要用于一些静止负载，如电机、变压器等。

2.动态型：是指无功补偿SVG的输出电流随着负载电流的变化而进行动态控制，可以实现对非线性负载进行补偿，如逆变器、整流器等。

3.混合型：是指无功补偿SVG中静止型和动态型的混合体，既能够实现对静态负载的补偿，又能够实现对动态负载的补偿。

总结无功补偿SVG是一种电力电子设备，主要用于电力系统中的无功功率补偿，具有提高电力系统稳定性和可靠性、减小电力系统电流谐波、提高电能质量等优点。

根据不同的控制方式，无功补偿SVG可以分为静止型、动态型、混合型等不同型号。

svg 无功补偿原理SVG无功补偿原理无功补偿是电力系统中常见的一种补偿方式，用于改善电力系统的功率因数和电压质量。

SVG（Static Var Generator）是一种常见的无功补偿装置，它基于静态电子器件实现无功功率的快速调节和控制。

本文将介绍SVG无功补偿的原理和工作方式。

一、SVG无功补偿的原理SVG无功补偿的原理是通过控制无功功率的流动来实现电力系统的无功补偿。

在电力系统中，无功功率的流动会引起电压波动和功率因数下降，给电力系统的稳定运行带来不利影响。

而SVG无功补偿装置可以根据系统的需求，快速调节无功功率的流动，以维持电力系统的电压稳定和功率因数在合理范围内。

SVG无功补偿装置由主电路和控制电路两部分组成。

主电路由静态电子器件组成，包括IGBT（Insulated Gate Bipolar Transistor）、电容器等。

控制电路负责监测电力系统的电压、电流等参数，并根据设定值进行调节。

二、SVG无功补偿的工作方式SVG无功补偿装置通过控制主电路中的电子器件来实现对无功功率的调节。

具体工作方式如下：1. 监测电力系统的参数：控制电路通过传感器监测电力系统的电压、电流、功率因数等参数，实时获取电力系统的运行状态。

2. 计算无功功率：控制电路根据监测到的电力系统参数，计算出当前的无功功率。

3. 判断补偿需求：根据无功功率的计算结果，判断电力系统是否需要进行无功补偿。

如果无功功率超过设定阈值，即认为需要进行补偿。

4. 控制无功功率的流动：当判断出需要进行无功补偿时，控制电路会向主电路发送控制信号，调节主电路中的电子器件。

通过控制电容器的充放电过程，实现无功功率的流动调节。

5. 实时调节：控制电路会根据电力系统的实时运行状态，不断调节无功功率的流动，以满足电力系统的需求。

当电力系统的无功功率下降时，SVG无功补偿装置会提供无功功率；当电力系统的无功功率增加时，SVG无功补偿装置会吸收多余的无功功率。

动态无功补偿装置（SVG）在变电站中的应用摘要：随着电力系统的不断发展，电力负荷的变化和电力质量的要求越来越高，无功补偿技术已经成为电力系统中不可或缺的一部分。

传统的无功补偿装置存在着体积大、响应速度慢、效率低等问题，而动态无功补偿装置（SVG）则能够有效地解决这些问题。

关键词：SVG；变电站；原理；应用1 SVG的基本原理SVG是一种用于电力系统中的无功补偿设备，其基本原理是通过控制电容器和电感器的电流，实现对电网中无功功率的调节，从而达到电网的无功平衡和电压稳定的目的。

SVG通过检测电网的电压和电流信号，计算出电网的无功功率，然后根据控制策略，控制电容器和电感器的电流，使其产生与电网中无功功率相反的无功功率，从而实现无功平衡。

同时，SVG还可以根据电网的电压变化，调节电容器和电感器的电流，以保持电网的电压稳定。

SVG通过精确的电流控制，实现对电网中无功功率的调节，从而提高电网的稳定性和可靠性。

它是一种高效、灵活、可靠的无功补偿设备，被广泛应用于电力系统中。

2 SVG装置的运行状态（1）待机状态待机状态是指SVG装置处于准备工作状态，但是还没有开始正式工作的状态。

在待机状态下，SVG装置会进行自检和初始化操作，以确保其各项功能正常运行。

同时，SVG装置也会进行与其他设备的通信，以便在需要时能够及时响应。

待机状态下，SVG装置的功率输出为零，其主要功能是监测电网的电压和电流，并对其进行实时控制。

此时，SVG装置会根据电网的实际情况，调整其控制参数，以便在正式工作时能够更好地实现电力质量的改善。

（2）充电状态充电状态是指SVG装置在运行过程中，其电容器内的电荷处于充满状态。

在SVG装置运行时，其电容器会不断地吸收电网中的电能，将其存储在电容器中，以便在需要时释放出来，以实现对电网的无功补偿。

当SVG装置处于充电状态时，其电容器内的电压会逐渐升高，直到达到设定的充电电压。

此时，SVG装置会自动停止吸收电网中的电能，以避免电容器过充电而损坏。

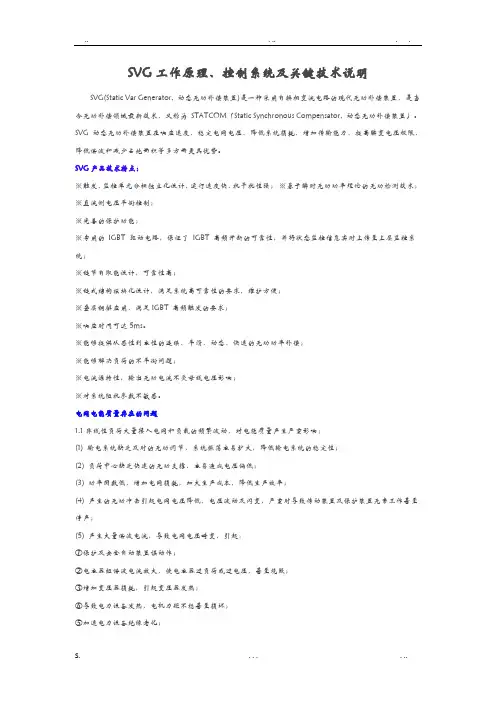

SVG工作原理、控制系统及关键技术说明SVG(Static Var Generator, 动态无功补偿装置)是一种采用自换相变流电路的现代无功补偿装置，是当今无功补偿领域最新技术，又称为STATCOM（Static Synchronous Compensator, 动态无功补偿装置）。

SVG 动态无功补偿装置在响应速度、稳定电网电压、降低系统损耗、增加传输能力、提高瞬变电压极限、降低谐波和减少占地面积等多方面更具优势。

SVG产品技术特点：※触发、监控单元分相独立化设计，运行速度快，抗干扰性强；※基于瞬时无功功率理论的无功检测技术；※直流侧电压平衡控制；※完善的保护功能；※专用的IGBT 驱动电路，保证了IGBT 高频开断的可靠性，并将状态监控信息实时上传至上层监控系统；※链节自取能设计，可靠性高；※链式结构模块化设计，满足系统高可靠性的要求，维护方便；※叠层铜排应用，满足IGBT 高频触发的要求；※响应时间可达5ms。

※能够提供从感性到容性的连续、平滑、动态、快速的无功功率补偿；※能够解决负荷的不平衡问题；※电流源特性，输出无功电流不受母线电压影响；※对系统阻抗参数不敏感。

电网电能质量存在的问题1.1非线性负荷大量接入电网和负载的频繁波动，对电能质量产生严重影响：(1) 输电系统缺乏及时的无功调节，系统振荡容易扩大，降低输电系统的稳定性；(2) 负荷中心缺乏快速的无功支撑，容易造成电压偏低；(3) 功率因数低，增加电网损耗，加大生产成本，降低生产效率；(4) 产生的无功冲击引起电网电压降低、电压波动及闪变，严重时导致传动装置及保护装置无常工作甚至停产；(5) 产生大量谐波电流，导致电网电压畸变，引起：①保护及安全自动装置误动作；②电容器组谐波电流放大，使电容器过负荷或过电压，甚至烧毁；③增加变压器损耗，引起变压器发热；④导致电力设备发热，电机力矩不稳甚至损坏；⑤加速电力设备绝缘老化；⑥降低电弧炉生产效率，增加损耗；⑦干扰通讯信号；(6) 导致电网三相电压不平衡，产生负序电流使电机转子发生振动。

SVG有源动态无功和谐波补偿装置原理SVG（静止无功发生器）是一种新型的无功补偿装置，可以实现对动
态无功和谐波的补偿，提高电网的稳定性和电能的质量。

SVG利用逆变器
的控制策略和功率电子器件实现电网的无功补偿，抑制电网的谐波，并对
电网的运行状态进行监测和控制，从而提高电能的利用效率。

SVG的工作原理如下：
1.逆变器控制：SVG首先通过测量电网的无功指令和电流，利用逆变
器将直流电源输出成为交流电源，并通过PWM控制技术使得输出电流与电
压实现同步。

2.无功补偿：SVG通过控制逆变器的输出电流，可以实现对电网的无
功补偿。

当电网的无功功率为正值时，SVG通过控制逆变器的电流为负值，从而吸收电网的无功功率；当电网无功功率为负值时，SVG通过控制逆变
器的电流为正值，向电网注入无功功率。

3.谐波抑制：SVG还可以通过控制逆变器的PWM控制技术，生成与谐
波电流相位相反的谐波电流，并通过与电网的谐波电流相互抵消，从而实
现对电网的谐波抑制。

4.电网监测：SVG通过对电网的电流、电压等参数进行测量，通过电
网控制器对电网的运行状态进行监测。

当电网的无功功率或谐波超过一定
阈值时，SVG会通过电网控制器的反馈信号，通过逆变器控制器调整逆变
器的输出电流，从而实现对电网的补偿。

总结起来，SVG通过控制逆变器的输出电流，实现对电网的无功和谐
波的补偿。

它可以根据电网的实际需要，调整补偿的方式和程度。

SVG具
有体积小、响应速度快、补偿效果好等优点，并且具有无电压跌落、电流保持等功能，可以有效提高电网的质量和稳定性。

光伏svg无功补偿原理光伏svg无功补偿原理：光伏SVG（Static Var Generator）是一种无功补偿设备，用于解决光伏发电系统中产生的无功功率问题。

在光伏发电过程中，由于光照条件的变化以及电力网络的变化，会造成光伏系统产生无功功率，这会对电力系统的稳定性和电能质量产生一定影响。

光伏SVG的作用就是通过调节其无功功率输出，消除或减小系统中的无功功率，从而保持电力系统的稳定运行。

光伏SVG的工作原理如下：首先，光伏SVG通过传感器实时监测系统的电压和电流。

然后，根据监测到的参数，控制器会计算出当前系统中的无功功率。

如果检测到系统中存在无功功率，控制器会通过调节光伏SVG的电子开关来控制其输出无功功率，实现对无功功率的补偿。

具体而言，光伏SVG通过改变其电容和电感的电压和电流相位差，实现无功功率的补偿。

当光伏系统产生过多的无功功率时，光伏SVG会增加其电感的电压和电流相位差，以吸收部分无功功率，达到补偿的效果；当光伏系统产生过少的无功功率时，光伏SVG会减小其电感的电压和电流相位差，以输出一部分无功功率，实现补偿。

光伏SVG的无功补偿原理能够有效地提高光伏发电系统的功率因数，减小电网压降，提高电能质量。

无功功率的补偿还可以降低光伏系统的损耗，延长设备的使用寿命。

因此，在光伏发电系统中使用光伏SVG进行无功补偿，是提高电力系统效率和可靠性的重要手段。

总之，光伏SVG通过调节其无功功率输出，实现对光伏发电系统中无功功率的补偿，从而保持电力系统的稳定运行。

它的工作原理基于改变电容和电感的电压和电流相位差，使得无功功率得以补偿或输出。

光伏SVG的应用能够提高光伏发电系统的功率因数，改善电能质量，减少损耗，延长设备寿命，对于推动可再生能源发展和电网稳定性具有重要意义。

svg无功补偿原理
无功补偿是指在电力系统中通过一定的措施，将系统中发生的无功功率引起的问题最小化或消除的过程。

无功补偿的原理可以通过SVG（Static Var Generator）来实现。

SVG是一种通过电子器件来进行无功补偿的装置。

它由一组可控的电子开关、电容器和电感器组成。

这些开关可以根据系统的需求进行开关动作，从而调整系统中的无功功率。

具体实现无功补偿的原理如下：
1. 感应无功补偿：当电力系统中的负载变化时，会产生额外的无功功率。

SVG通过控制电子开关的状态来调整系统中的电容和电感器，从而改变系统的等效电抗，来补偿这部分感应无功功率。

2. 电容无功补偿：电容无功补偿主要用于电力系统中的电感负载。

SVG通过将电容器连接到系统中，可以产生与电感器相反的无功电流，从而将系统中的无功功率补偿掉。

3. 谐波无功补偿：电力系统中的谐波会引起额外的无功功率，导致系统中的功率因数下降。

SVG可以通过控制电子开关的状态来过滤掉谐波，从而改善系统的功率因数。

综上所述，SVG通过调整电子开关的状态，控制系统中的电容和电感器，实现感应无功补偿、电容无功补偿和谐波无功补偿。

通过这些补偿措施，可以有效地解决电力系统中的无功功率问题，提高系统的稳定性和能效。

光伏svg无功补偿原理
【实用版】
目录
一、光伏 SVG 无功补偿的原理
二、光伏 SVG 无功补偿的优势
三、光伏 SVG 无功补偿的应用案例
四、光伏 SVG 无功补偿的展望
正文
一、光伏 SVG 无功补偿的原理
光伏 SVG 无功补偿，即静态变流器（Static Var Compensator）是一种用于动态无功补偿的装置。

其核心部分是自换相电力半导体桥式变流器，通过该装置，可以调节电网上交流侧输出电压的幅值和相位，进而实现快速吸收或发出所需的无功功率，达到动态调节无功的目的。

二、光伏 SVG 无功补偿的优势
相较于传统的无功补偿装置，光伏 SVG 具有以下优势：
1.响应速度快：SVG 可以迅速吸收或发出所需的无功功率，实现快速动态调节无功，提高电网的稳定性。

2.性能优越：SVG 采用可关断电力电子器件（IGBT），具有较高的工作效率和稳定性。

3.占地面积小：SVG 采用紧凑型设计，占地面积小，便于安装和维护。

4.控制灵活：SVG 可以实现对电网的实时监控和调节，根据电网的运行状况，灵活地进行无功补偿。

三、光伏 SVG 无功补偿的应用案例
目前，光伏 SVG 无功补偿已经在我国的光伏发电项目中广泛应用，
如华电汶上光伏项目等。

在这些项目中，SVG 发挥着重要的无功补偿作用，提高了电网的稳定性和电力质量。

四、光伏 SVG 无功补偿的展望
随着我国光伏发电产业的快速发展，对电网稳定性和电力质量的要求越来越高。

因此，光伏 SVG 无功补偿将发挥更大的作用，成为光伏发电系统中不可或缺的重要设备。

svg动态无功补偿装置的原理
SVG动态无功补偿装置是一种现代化的无功补偿设备，它可以针对电力系统中的电压波动、电力质量、电容补偿等问题进行有效控制，为保障电力系统的稳定运行提供了重要支持。

下面，我们简单介绍一下SVG动态无功补偿装置的原理。

SVG动态无功补偿装置的主要原理是基于PWM（脉宽调制）技术，通过控制固态开关元件MOSFET的导通和断开，改变电容器的电流和电压，最终实现无功功率的调节和控制。

具体来说，SVG动态无功补偿装置由三部分构成：电源模块、电容模块和控制模块。

其中，电源模块用来向其他两个模块提供直流电源，而电容模块则是所谓的无功补偿器，通过对电容器电流的调节来实现无功功率的补偿；控制模块则是核心设备，根据电网运行情况，通过对电容器电流和电压的精确控制，实现无功功率的精确调节和控制。

具体来说，当电网运行负载有很大波动时，就会出现电压波动、电流波动等问题，这时SVG动态无功补偿装置就会自动调整电容器电流和电压，实现对电网的无功功率的负载调节，从而保证电力系统的稳定运行。

同时，SVG动态无功补偿装置还可以针对电容器的电流进行精确控制，以进一步优化电力质量和提高系统运行效率。

为了实现这一功能，控制模块采用最先进的控制算法和电路设计，对电容器电流波形进行精确计算和控制，从而使得电力系统的功率因数和效率得到进一步提升。

SVG动态无功补偿装置原理SVG（Static Var Generator）是一种静态无功补偿装置，用于解决电力系统中的无功功率问题。

其基本原理是通过控制电力电子开关器件进行无功功率的补偿，从而改善电力系统的功率因数和电压稳定性。

SVG的主要组成部分包括电力电子开关器件、滤波电容、控制系统等。

当电力系统中的无功功率过大时，SVG通过调节电力电子开关器件的导通和断开时间，可以实时地控制电流的相位和大小，从而提供所需的无功功率，并将多余的无功功率回馈到电网中。

SVG的工作原理主要可分为两个步骤：检测和控制。

1.检测：SVG通过检测电网的电流和电压来获取系统的相位差和功率因数，并转化为相关信号送给控制系统处理。

检测部分主要包括电流采样、电压采样和相位差计算等。

-电流采样：通过与电网连接的电流互感器或电流互感器测量电网的电流值。

-电压采样：通过与电网连接的电压互感器或电压互感器测量电网的电压值。

-相位差计算：根据电流和电压的采样值，通过计算得到电网的相位差。

2.控制：SVG通过控制系统对电力电子开关器件进行调节，实时地控制电流的相位和大小，从而提供所需的无功功率。

-控制电流相位：根据检测到的电流和电压的相位差，通过调节电力电子开关器件的导通和断开时间，使得电流与电压相位差为零或接近零，并具有适当的相位滞后或超前，以实现无功功率的产生和吸收。

-控制电流大小：根据检测到的电压和电网所需的功率因数，通过控制电力电子开关器件的导通和断开时间，调节电流的大小，实现无功功率的提供或吸收。

通过以上的检测和控制，SVG可以实时地提供所需的无功功率，使得电力系统的功率因数变为理想的值，并提高电网的电压稳定性。

此外，SVG还具有快速响应、高效率和灵活性等特点，可以有效地调节电力系统的无功功率分配，并改善电网的品质和可靠性。

总结而言，SVG的工作原理是通过控制电力电子开关器件进行电流相位和大小的调节，实现无功功率的补偿，从而改善电力系统的功率因数和电压稳定性。

svg无功补偿工作原理
SVG无功补偿工作原理是通过引入补偿电容器或电感器来改
善电力系统的功率因数。

当电力系统中存在无功功率时，引入补偿装置可以在一定程度上抵消无功功率，从而提高功率因数。

具体工作原理如下：
1. 补偿电容器：当电力系统中存在感性负载时，会产生感性无功功率。

此时，通过加入补偿电容器，可以在电力系统中产生容性无功功率，与感性无功功率抵消，从而减少系统的总无功功率。

补偿电容器的容量根据感性无功功率大小来确定，一般可采用固定容量的电容器或可调节容量的电容器。

2. 补偿电感器：当电力系统中存在容性负载时，会产生容性无功功率。

此时，通过加入补偿电感器，可以在电力系统中产生感性无功功率，与容性无功功率抵消，从而减少系统的总无功功率。

补偿电感器的电感值根据容性无功功率大小来确定，一般可采用固定电感值的电感器或可调节电感值的电感器。

总的来说，SVG无功补偿工作原理是通过在电力系统中引入
补偿装置，利用补偿电容器或电感器产生与负载产生的无功功率相反的无功功率，实现无功功率的抵消，从而提高功率因数，改善电力系统的稳定性和效率。
