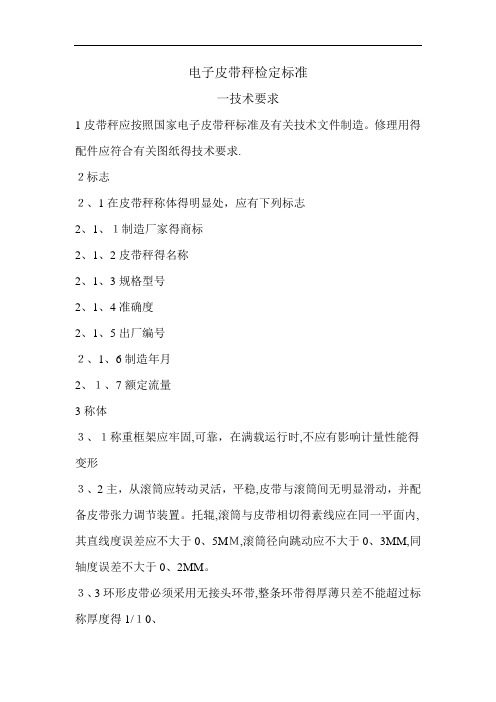

电子皮带秤检定标准一技术要求1皮带秤应按照国家电子皮带秤标准及有关技术文件制造。

修理用得配件应符合有关图纸得技术要求.２标志２、1在皮带秤称体得明显处，应有下列标志2、1、１制造厂家得商标2、1、2皮带秤得名称2、1、3规格型号2、1、4准确度2、1、5出厂编号２、1、6制造年月2、１、7额定流量3称体３、１称重框架应牢固,可靠，在满载运行时,不应有影响计量性能得变形３、2主，从滚筒应转动灵活，平稳,皮带与滚筒间无明显滑动，并配备皮带张力调节装置。

托辊,滚筒与皮带相切得素线应在同一平面内,其直线度误差应不大于0、5MＭ,滚筒径向跳动应不大于0、3MM,同轴度误差不大于0、2MM。

３、3环形皮带必须采用无接头环带,整条环带得厚薄只差不能超过标称厚度得1/１0、4称重传感器称重传感器必须密封，引出线不应有外伤与松动现象。

其技术参数与对应等级符合称重传感器检定规程得技术要求并应满足皮带秤计量准确度得要求5计量及控制仪表５、1计量、控制仪表外壳、面板铭牌均应清洗完好,各标志符号、文字应清楚。

５、２各控制按钮、旋钮、开关均应安装牢固,无松动现象,并操作自如５、３流量显示及累计值显示应清晰并标明计量单位.流量单位采用g/S，kg/mｉn或t/h;累计值单位采用kｇ或t。

6整机参数６、1皮带秤得有效流量:额定流量得(20－100%)二检定条件7检定得环境要求７、1环境温度：0—３5度7、２现对湿度:〈８5%７、3大气压力:8６-106KPa8供电电源８、1电源电压范围:交流187V—24０V;8、2电源频率：５0ＨZ；9附近无强磁场干扰1０附近没有大型机械振动源；11皮带秤得检定设备.1１、１高于皮带秤准确度3倍以上得质量标准器；１１、2高于皮带秤准确度3倍以上得相应称重设备；1２检定用实料可选用颗粒均匀,粒度不大于20ｍm得非粘牲干燥物料或生产厂得在用物料。

三检定项目及检定方法1３外观检查主要检查皮带秤得称体、仪表外观与主要零部件就是否符合第3，4，５条得规定，必要时应对关键部件得质量进行抽查。

2.2、准确度零点校准：；零点调试结果在量程范围内±3%。

允差=量程*±3%量程校准：最大允许误差为±0.5%。

3、校准方法3.1、外观检查：观察秤架无变形，仪表显示正常。

3.2、准确度校准3.2.1、检查各部件是否工作正常，并在皮带上做一个明显的记号。

3.2.2、启动皮带机，用秒表卡取皮带转一圈的时间，并记录。

3.2.3、测量皮带的xx：用测距器测出皮带一圈的xx。

3.2.4、测出皮带长度与时间的数值置于仪表的内部参数中。

3.3、皮带秤校准。

3.3.1、设定完各参数值后对皮带秤进行去皮。

首先将皮带空转运行两周，确定皮带机上无杂物和水分后去皮，去皮结果不因偏离零点调试量程范围内±3%。

3.3.2、零点校完后进行链码校验，将链码置于皮带秤的有效称量段上，链码中心与秤架中心重合。

将皮带起动，仪表有累积，观察链码滚动时的中心线是否与皮带输送机的中心线重合，如不重合必须进行调整，同时应注意链码两端的固定不要太紧，防止水平张力过大。

3.3.3、先测出皮带的周长与圈数存入控制仪表内，计算出标定时皮带运转整圈的理论累积值Q。

Q=W*L*n式中W-----链码单位长度的重量（kg/m）L-----皮带xx（m）n----圈数3.3.4、计算新的量程系数。

新量程系数=（理论值*旧量程系数）/仪表的实际累计值3.3.5、重复上述标定过程，直到连续三次标定的累积量误差在允许范围内。

6、标定结束后，停止皮带运行，取下链码。

4、校准条件4.1、环境条件4.1.1、环境温度：-10℃~45℃4.1.2、新仪表预热30分钟，皮带启动运行10分钟后方可对皮带秤进行校准。

4.2、校准设备：标准链码，秒表、钢卷尺。

5、校准结果处理5.1、误差的计算公式：M=(Q-W)/Q*100%式中：M——相对误差；Q——理论累计值；W——仪表显示累计值；2、经校准符合本规范要求的配料（计量）皮带秤判为合格，粘贴“准用”标志；不合格的配料（计量）皮带秤粘贴“禁用”标志。

**********公司电子皮带秤（链码）校准规范一、概述：为保证在现场进行电子皮带秤校准的量值准确可靠，校准结果达到公正、客观、准确，特制定本校准规范。

二、引用文献国家计量检定规程JJG195-2002连续累计自动衡器（皮带秤）。

三、适用范围本规范适用于京唐公司赛摩链码电子皮带秤的校准工作。

四、校准前准备1、校准前必须按《管理规定》的要求，与生产厂取得联系，拿到操作牌，并按生产厂的规定做好相应的标识。

2、校准设备、工具和其它辅助材料的准备。

必要的校准设备和标准链码，确认其精度等级范围；标准数字万用表；测速仪器；绝缘电阻测试仪；对讲机一套；通用仪器调试工具、扳手；其它辅助材料如干净的毛刷、软布等。

3、检查传感器，测速等接线应无破损、短路、开路的迹象且接触良好。

4、校准前皮带秤的外观检查确认皮带秤外型结构完好，制造厂名、商标、秤的名称、规格型号、额定流量、准确度等级、指示器分度值、出厂编号、制造年月、制造许可证标志；仪器设备外露件应无松动和机械损坏，信号线、电源线、接地线各端子应连接可靠；对秤目测检查四周间隙内不得有异物；称重传感器是否有异物卡靠；传感器输出是否正常，皮带运转有无跑偏，皮带托辊是否全部接触与皮带运转正常。

五、校准校准前对仪表预热30分钟，同时输送机承受负荷运行一段时间后，方可进行校检。

其步骤及方法如下：1、皮带速度变化率（1）速度测量，空称运行五整圈后，停止运行，在皮带直线段上用卷尺量取一定的长度，并在首尾划定标记，然后开动输送机运转一整圈，当皮带首尾标记与皮带机机架上的固定标记重合时，打开秒表记时，当尾标记与固定标记重合时停秒表，读取示值，依次测量三次，取算术平均值，为皮带的运行速度V 0 。

V 0＝L/T 0式中: L 所量皮带长度（米） T 0 运行时间（秒）（2）速度变化率的计算按上述方法检测输送机在60%最大流量下，输送物时的皮带速度V 1，则皮带速度变化率为：St= ⨯100%所得结果应不大于额定速度的±5％。

电子皮带秤的校验方式有哪些？链码校验的步骤是什么？作为一种衡器，电子皮带秤广泛应用于散料贸易结算、生产工艺流程中的配料计量及检测控制。

因此，电子皮带秤的精确度是否符合要求，校验和日常维护管理非常重要。

那么，电子皮带秤多久校验一次？链码校验的正确步骤是什么？快来跟着海鼎自动化科技学习一下吧！一、电子皮带秤的校验方式有哪些1、挂码校验这是较为传统的校验方式,校验精度相对较低，如果对皮带秤精度要求不高，可以选择这种校验方式。

2、链码校验链码校验皮带秤的方法较为方便，时间也相对较短，使用循环链码模拟物料来检定皮带秤，检验精度比挂码检验更高。

3、离线实物校验换句话说，这是一种将皮带秤称量值与地上衡称量值做对比的一种校验方式。

皮带秤称量过物料后，将称量过的物料收集起来，放到地上衡上重新称量后做对比，同时修正皮带秤的称量误差（地上衡需是经过检定合格的衡器）。

虽然这种校验方式精度比挂码和链码校验高，但是操作起来比较麻烦。

4、在线实物校验这是目前来讲校验精度最准确的一种方法，它是使用一套实物检测作为控制衡器来进行标定的，但是这种检测方式费用相对前三种较高。

二、链码校验的步骤是什么1、校验进行时，提前让皮带空转5分钟，确认皮带运行无障碍后进行零点校验（如何进行零点校验，之前的文章中也有介绍），并做好校验记录；2、零点校验结束之后，关闭皮带输送机开关，此步骤是为了检验开关紧急停止是否正常，若出现故障，则终止校验，立即进行检修；3、接下来进行循环链码的校验，校验之前再次确认链码无损毁；在皮带停稳的情况下，校验人员通过控制箱操作检查皮带秤能否进行正常的收放，放下链码应确保导向轮不超过限位，循环链码应处于皮带的中间位置，否则就应该重新摆放；4、链码放好之后启动皮带输送机，安排至少2名人员现场检查，现场人员应在链码校验上方20米的位置观察校验，若出现异常即刻关闭皮带输送机开关;5、校验结束之后，停止皮带输送机，皮带停稳之后，记录仪表上显示的数据，将链码收起，对比实物重量与称重仪表显示重量即可判断出皮带秤的称量准确度。

皮带秤校准方法
皮带秤是一种常用于重量测量的装置，它主要通过皮带传输物体，并利用张力传感器测量物体的重量。

正确的校准皮带秤可以确保其准确度和可靠性。

下面是皮带秤的校准方法：
1.首先，检查皮带秤是否处于稳定的工作状态。

检查传感器和电子设备是否正常运行，确认所有连接是否紧固。

2.在校准之前，清洁皮带秤的传输带，确保其没有灰尘、杂质或物体粘附在上面。

这可以确保准确的重量测量。

3.确定校准负载物体的重量。

使用一个已知重量的物体，如标准砝码或已校准的秤，确认其重量。

确保该负载物体的重量牢固地放置在传输带上。

4.开始校准过程。

使用皮带秤的校准程序或菜单选项，进入校准模式。

按照设备的说明书或指导进行操作，选择校准负荷并设置其已知重量。

5.采集数据。

启动皮带秤，并观察显示屏上的读数。

等待皮带将校准负载物体传输到传感器下方，并记录读数。

6.比较测量结果。

与已知重量进行比较，确认测量结果是否准确。

如果存在差异，可以根据设备的要求进行校正。

7.反复校准。

为了确保准确性，建议定期进行重复校准。

根据设备的要求，可以选择每隔一段时间或在特定条件下进行校准。

以上是皮带秤的校准方法。

请注意，在进行校准操作之前，确保阅读设备的说明书，并按照设备制造商的指导进行操作。

此外，校准皮带秤最好由经过培训的专业人员来进行，以确保操作的准确性和安全性。

皮带秤校准方法全文共四篇示例，供读者参考第一篇示例：皮带秤在工业生产中起到了非常重要的作用，可以用来测量物料的重量，保证生产过程的准确性。

随着时间的推移，皮带秤的准确性可能会有所下降，这时就需要对皮带秤进行校准，保证其准确性和稳定性。

下面就来介绍一下关于皮带秤校准的方法。

一、准备工作在进行皮带秤校准之前，首先需要准备好一些工具和材料，包括校准块、校准载荷、校准电器等。

校准块的选取要符合国家相关标准，校准载荷的重量要适合皮带秤的测量范围。

还需要确保皮带秤和校准装置都处于正常工作状态。

二、校准步骤1.验证皮带秤的零点在进行校准之前，需要先验证皮带秤的零点是否准确。

方法是将皮带秤调整到零点位置，然后在皮带秤上放置一个空载载荷，查看显示数值是否为零。

如果显示数值不为零，则需要进行调整，使之为零。

2.校准皮带秤校准皮带秤时可以采用静态校准或动态校准两种方法。

静态校准是指在不运转的情况下进行校准，可以通过向皮带秤上加放不同重量的校准载荷来判断其准确性。

动态校准是指在正常运转的情况下进行校准，可以通过连续放置校准载荷来观察皮带秤的反应。

3.记录校准结果在校准过程中需要记录每次放置校准载荷时的重量和皮带秤的显示数值，以便后续分析。

还需要注意校准过程中是否出现异常情况，及时处理。

三、常见问题及处理方法1.校准结果不稳定如果校准结果不稳定，可能是由于校准装置或校准块不稳定造成的。

此时需要重新检查校准装置并更换稳定的校准块进行校准。

2.校准过程中出现异常情况如果在校准过程中出现异常情况，如显示数值跳动、过载报警等，需要及时停止操作，并检查皮带秤和校准装置是否有故障，排除故障后再进行校准。

四、保养维护除了定期校准外，还需要对皮带秤进行定期保养维护，包括清洁表面、检查连接部件、润滑轴承等。

这样可以延长皮带秤的使用寿命，并保证其准确性和稳定性。

皮带秤的准确性对于工业生产至关重要，因此需要定期对其进行校准。

通过上述介绍的方法和步骤，相信大家可以更好地了解和掌握皮带秤校准的技巧，保证生产过程的准确性和稳定性。

阵列式电子皮带秤在电厂输煤系统的运用与探讨摘要：在电厂的运行发电中，如何用最少的时间获得最大的发电效率是重中之重，物料的输送成为关键的第一步。

但是，在燃煤电厂的输煤系统中，涉及到的皮带输送机少则二十多条，多则四、五十条。

不同的皮带，运行状态是不同的，比如皮带长度、皮带运行速度、皮带宽度、皮带的张紧度、皮带的倾斜度以及最大输送量等等。

然而不同的皮带使用不同的测量方式，无疑增加了操作者的使用难度，同时给检修也带来不小的麻烦。

此时寻求一种能适应多种环境、操作简便、准确度高、稳定性强的皮带秤成为难题。

与此同时，由于输煤系统多半有粉尘、烟雾，生产环境相对恶劣，部分皮带秤使用年限大大缩短。

有些更因为测量原理和结构落后，甚至是面临淘汰，导致测量精度不高、稳定性差，严重者影响生产操作，在经济核算和审计中也容易出现纰漏。

今天，我们就来探讨一种新型皮带秤在燃煤电厂的实际运用-SA/ICS-ZL阵列式电子皮带秤。

关键词：阵列式电子皮带秤；火电厂；输煤系统；优势一、概述皮带秤，顾名思义，是指安装于皮带输送机上的一种动态的称重仪表。

它的作用主要是对皮带机输送的散装固体物料的自动连续测量，可直观看到皮带机的输送速度、瞬时输送量以及输送总累计量等，便于物料输送控制。

皮带秤一般分为两种，机械式和电子式。

在燃煤电厂的输煤系统中被广泛运用的就是电子式皮带秤。

电子式皮带秤主要是由称重传感器、测速传感器、显示仪表、前端采集系统（测量电路）以及称架、托辊所构成。

今天，我们所介绍的是电子式皮带秤中的一种，SA/ICS-ZL阵列式电子皮带秤。

该皮带秤在皮带称重理论方面有革命性的突破，建立了最新的皮带秤误差理论—内力理论。

同时，皮带张力补偿、状态跟踪补偿以及传感器实时温度补偿，使得皮带秤的称量准确度有着显著地提高、准确度误差可长期保持在0.25％以内，长期稳定性也有本质的突破。

二、SA/ICS-ZL阵列式皮带秤的工作原理及组成2.1 阵列式皮带秤的工作原理阵列式皮带秤由N个称重单元组成。

分析影响电子皮带秤计量准确性的几个因素摘要：电子皮带秤计量其实是一个动态计量过程,计量过程受很多方面因素的影响,最终导致计量结果精度差,计量的稳定性低。

基于此，本文详细论述了影响电子皮带秤计量准确性的因素。

关键词：电子皮带秤；计量；准确性；因素电子皮带秤是一种动态称重衡器，常用于计量连续、散状固体物料。

其安装在皮带输送机上,对所输送的物料进行连续称重计量的装置。

具有动态计量速度快、占用空间小、安装方便等优势,但在实际使用中,除皮带秤本身原因、使用环境、温湿度、托辊轴承摩擦力等因素的影响,导致皮带秤计量误差大。

因此,需减少皮带秤的使用误差,提高其计量准确性。

一、电子皮带秤构成及工作原理1、构成。

电子皮带秤的构成部件有秤架、测重传感器、托辊(含称量托辊和承重托辊)、张紧装置、清扫器(含内清扫器和外清扫器)、保险栓、自动纠偏装置、十字支撑片、辊筒及环形皮带等。

2、工作原理。

当皮带输送物料时，称量段上的物料质量通过皮带称量托辊载台作用于称量传感器，称量传感器将质量转换成电信号，送入运算器，经放大、滤波、A/D转换等变换成数字信号，装在回程皮带上的测速传感器把皮带运行的速度信号转换成脉冲信号，送入运算器。

运算器将两个信号进行乘积运算，从而得出物料质量累计值及瞬时量并显示。

二、公司电子皮带秤计量准确性现状1、皮带输送机机装料、排料位置距离秤架太近，物料在进入称量段前尚未完全稳定下来，不利于秤架对力的传输，造成瞬时流量波动大，不平稳。

2、称量段距装料口太近，存在物料对秤体的冲击问题。

3、装料点安装有挡料板，而且挡料板距离称量段太近，若卡料对称量过程有影响。

4、脉冲输出式速度传感器安装于皮带输送机回程托辊上，由于回程皮带的粘料易造成皮带和托辊间的相对滑动，机架震动造成速度传感器与托辊的连接松动等，上述情形的产生皆会造成速度传感器输出的信号不能真实反映皮带的真实速度。

5、皮带输送机为恒度输送机，倾角为8。

，符合皮带秤安装倾角小于16。

皮带秤校验的基本步骤一、皮带秤基本参数的设定“校准数据” 设定按菜单按菜单键至主菜单2，按校准数据，屏幕显示1)按下卷默认：电子校准选择：电子校准，链码校准，挂码校准2) 输入链码重量 按下卷3) 手动建立测试周期反复按 按手动按继续键后皮带一周长度XXX.XX 米需现场用尺子实际测量皮带一周运行时间XXX 秒 需现场用秒表实际测量按确认键，皮带按照输入的参数建立测试周期二、 皮带秤校验的两个步骤： 第一步、零点校准按菜单键至屏幕显示主菜单1：按零点校准键，屏幕显示：按开始剩余时间为0如果误差显示XXX.X%≤±0.5%，按中止键，大于±0.5%，按改变键，屏幕显示：第二步、间隔校准零点校准完成后，按菜单键返回主菜单1，先把皮带机停下来后，把链码或挂码放到皮带机上固定好，然后方可开启皮带，再按间隔校准，屏幕显示：按开始键，仪表显示：如果误差显示XXX.X%≤±0.5%，按中止键，大于±0.5%，按改变键，屏幕显示：三、给煤机皮带秤的校验步骤：第一步、零点校准先把挂码杆及挂码托盘放置在皮带秤上，进行零点校准，连续做3遍，误差值≤±0.5%合格。

第二步、间隔校准把砝码挂在挂码托盘上，进行间隔校准，连续做3遍，误差值≤±0.5%合格。

第三步、零点校准（去杆）把挂码杆及挂码托盘拿下，进行零点校准，连续做3遍合格。

三步做完合格后即可投入使用。

皮带秤校验及维护1.建立测试周期测试周期应不小于3周或不低于3分钟且应取整数圈。

测量皮带一周长度，精确到毫米。

在皮带上做一显著标识，开启皮带并以最大速度运行，当标识通过某一参考点时，用秒表开始测量皮带整数圈的运行时间，将皮带一周的长度、选择的运行圈数及运行圈数所用的时间输入仪表，并进行一次倒计时，倒计时结束即完成了测试周期的建立。

2.零点校准零点校准前让皮带运行至少半小时，再开始调零，零点校准至少要进行3次，以观察零点稳定性，正常后记录零点值。
