XXX轧机油库低压二氧化碳灭火系统实喷试验方案一、设备概况xxx轧机油库采用一套独立的8吨低压CO2 灭火系统，保护轧机油库4个区域。

油库内安装了两组感温探测器，门口安装有手动紧急释放按钮和停止按钮。

当灭火系统设置在自动启动方式时，二个回路火灾探测器同时报火警时自动喷放灭火剂；或实施手动启动方式灭火，即到油库门口打开手动紧急灭火启动按钮保护盒盖，按下灭火启动按钮，灭火剂喷放灭火；本次实喷试验采用手动启动紧急灭火按钮方式，按设计要求喷放时间为1分钟，实喷油库定为：xxx轧机油库1、xxx轧机油库消防设备低压二氧化碳大罐（10吨）xxx轧机油库5个出口按下紧急释放按钮拆下面板XX月XX日实喷动作按钮面板拆下按下内部紧急释放按钮(消防维护部与机组相关人员共同确认，消防按下按钮)2、消防设备与xxx轧机油库的联动关系;报警联动电喇叭气喇叭PLC（液压油泵、防火阀、风机）气动联动防火门3、按下紧急释放按钮后的消防设备功能流程图按下紧急释放按钮主控盘接受并发出信号4、实喷要求达到的效果消防报警、灭火功能正常，二氧化碳覆盖浓度（用氧气检测仪检测现场含氧量≤14%,正常情况下空气中的氧含量21%），管网喷嘴释放流畅，延时器延时30秒，选择阀电磁阀自动开启、关闭。

二、方案编制依据1、《火灾自动报警系统施工及验收规范》 GB50166-20072、《建筑设计防火规范》 GB50016-20063、《气体灭火系统施工及验收规范》 GB50263-20074、《二氧化碳灭火系统设计规范》 GB50193-93三、实喷前的准备工作（一）喷放前必须对消防系统设备进行检查1、火灾报警系统必须经过功能测试并工作稳定、正常、可靠，特别是确保二氧化碳喷放准确无误。

（消防维护部）2、实喷试验前检查确认报警撤离喇叭、闪光信号、各阀门工作正常，并在正常位置。

（消防维护部）3、实喷试验前列表检查确认油库风机和照明状况，保持临警好用。

（消防维护部与XX 轧机电气） （二）器具等准备1、对讲机8只（油库区域3只，大罐储罐区域1个、集中控制盘1个）；2、含氧量检测仪4台；（消防 XXX 落实2台，冷轧落实2台）3、红白绳若干（相关油库及隧道各主要出入口）；（消防XXX 落信号传至PLC （液压油泵、防火阀、风机）电喇叭、气喇叭鸣响防火门动作延时器动作延时器延时30秒后选择阀电磁阀动作实施喷放实）4、空气呼吸器2套（消防落实1套、设备落实1套） （三）人员准备1、XXX 轧机油库区域相关设备点检、运保、安保组等相关人员；2、消防维护部8人；3、检测公司人员2人； 4. 安保组1人； 5. 二分厂10人； 6. 能介车间1人； 7. 设备科5人；四、联络体制与操作确认 (一)联络体制①参与实喷人员的对讲机频道统一调至8频道（暂定）；②实喷时间：轧线停止生产，定修开始之时，全程约2个小时结束（暂定XX 年XX 月XX 日XX ～XX 时）；③实喷实施期间，XXX 轧机油库内和电缆隧道内所有人员必须全部撤离并全封闭；低压二氧化碳管线及罐区人员严禁逗留。

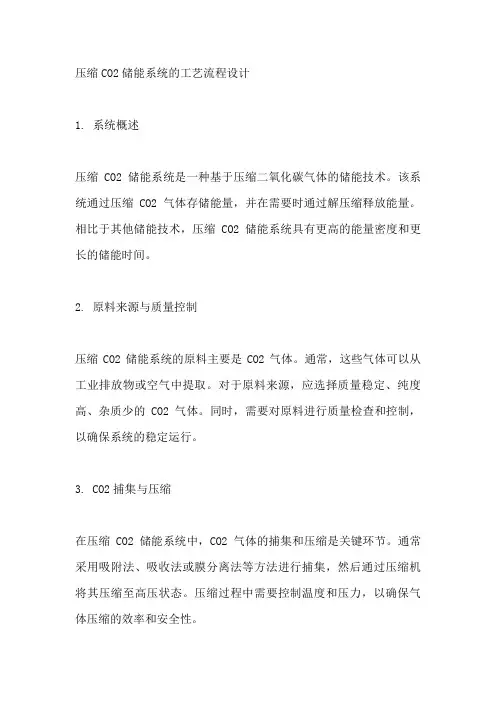

压缩CO2储能系统的工艺流程设计1. 系统概述压缩CO2储能系统是一种基于压缩二氧化碳气体的储能技术。

该系统通过压缩CO2气体存储能量，并在需要时通过解压缩释放能量。

相比于其他储能技术，压缩CO2储能系统具有更高的能量密度和更长的储能时间。

2. 原料来源与质量控制压缩CO2储能系统的原料主要是CO2气体。

通常，这些气体可以从工业排放物或空气中提取。

对于原料来源，应选择质量稳定、纯度高、杂质少的CO2气体。

同时，需要对原料进行质量检查和控制，以确保系统的稳定运行。

3. CO2捕集与压缩在压缩CO2储能系统中，CO2气体的捕集和压缩是关键环节。

通常采用吸附法、吸收法或膜分离法等方法进行捕集，然后通过压缩机将其压缩至高压状态。

压缩过程中需要控制温度和压力，以确保气体压缩的效率和安全性。

4. CO2储存与运输压缩后的CO2气体需要被储存和运输。

在储存和运输过程中，需要采用适当的容器和管道，并控制温度和压力。

同时，需要考虑容器的耐压性、防腐性和安全性等因素。

储存容器一般为高压容器或地下储气库等。

5. CO2解压与能量释放当需要释放能量时，CO2气体通过解压缩过程将其压力降低，同时释放出所储存的能量。

解压缩过程中，需要控制温度和压力，以确保能量的平稳释放。

释放出的能量可以通过发电机或其他转换装置转换为电能或热能等。

6. 能量的存储与调度压缩CO2储能系统中的能量可以存储在高压CO2气体中，也可以通过其他方式进行存储，如电能或热能等。

对于能量的调度和控制，可以采用智能能源管理系统进行优化和控制，以确保能量的稳定供应和有效利用。

7. 系统的安全性与稳定性压缩CO2储能系统需要具备较高的安全性和稳定性。

在系统的设计、制造、安装和运行过程中，应充分考虑安全因素，并采取相应的防护措施。

同时，应定期进行安全检查和维护保养，确保系统的长期稳定运行。

8. 经济性与环境影响评估压缩CO2储能系统的建设和运行成本相对较高，但具有较长的储能时间和较高的能量密度等优点。

低压二氧化碳惰化灭火系统1、设备原理：对于煤斗：煤自身发热是由于煤的新鲜表面暴漏在空气中产生氧化引起的，氧化作用会以低速持续进行直到自由氧全部耗尽，自燃产生的热量被煤吸收，引起煤温度升高，因此在煤仓中有煤被迫停运时，极易发生煤氧化产生热量，并因堆积而引起自燃，通常在煤仓停运期间，注入一定经惰化后的CO2以降低煤的活性，防止煤发生自燃。

由于煤因高温易发生自燃引发火灾，若按常规的灭火方式喷放大量液态二氧化碳灭火剂，在煤仓内受高温后灭火剂吸热急剧膨胀，产生大量高温高压二氧化碳气体，若煤仓泄压不及时，极易发生重大安全事故，为保证磨煤设备运行的安全，防止火灾发生，本工程采用低压二氧化碳惰化灭火设计，即在规定时间内，以一定流量、一定压力向向煤仓持续喷射经惰化处理后的气态二氧化碳灭火剂，降低煤仓内氧气浓度或一氧化碳浓度，达到预防火灾的目的。

2、灭火方式：采用1套低压二氧化碳惰化系统以组合分配方式对12个煤斗进行全淹没惰化保护，即在规定时间内按限定流量向煤斗喷射经惰化后的气态二氧化碳灭火剂进行惰化保护，喷放时间6—8小时。

3、设计用量及系统选型惰化保护二氧化碳剂量的计算（气化量是按照能满足一个原煤仓惰化用量考虑的）M=（1+K）×V×TM—二氧化碳用量，单位：KgK—损失系数，取2；V—煤仓容积，单位：m³；T—二氧化碳20℃下比容，取1.977（Kg/m³）本工程共12个保护区，煤斗的容积为989m³，煤斗惰化设计浓度为65%，据计算设计用量为5866Kg,为使煤仓所有部分CO2的浓度至少达到65%，喷射的CO2气体在煤筒仓大部分区域几乎要达到100%的饱和度，根据招标要求需采用100%备用量，故设置低压二氧化碳WLDY—8000型储罐2台，总容量16000Kg；惰化装置WLDY—400/150型1台。

5、系统基本功能：5.1整个系统设有自动控制、手动控制和机械应急操作三种方式。

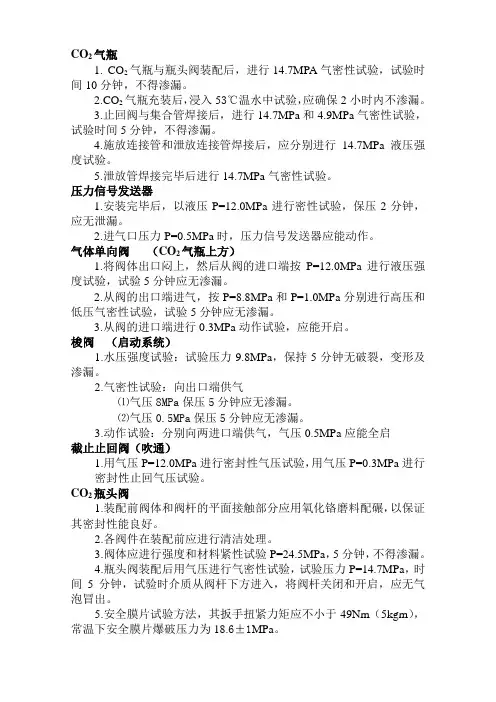

CO2气瓶1. CO2气瓶与瓶头阀装配后，进行14.7MPA气密性试验，试验时间10分钟，不得渗漏。

2.CO2气瓶充装后，浸入53℃温水中试验，应确保2小时内不渗漏。

3.止回阀与集合管焊接后，进行14.7MPa和4.9MPa气密性试验，试验时间5分钟，不得渗漏。

4.施放连接管和泄放连接管焊接后，应分别进行14.7MPa液压强度试验。

5.泄放管焊接完毕后进行14.7MPa气密性试验。

压力信号发送器1.安装完毕后，以液压P=12.0MPa进行密性试验，保压2分钟，应无泄漏。

2.进气口压力P=0.5MPa时，压力信号发送器应能动作。

气体单向阀（CO2气瓶上方）1.将阀体出口闷上，然后从阀的进口端按P=12.0MPa进行液压强度试验，试验5分钟应无渗漏。

2.从阀的出口端进气，按P=8.8MPa和P=1.0MPa分别进行高压和低压气密性试验，试验5分钟应无渗漏。

3.从阀的进口端进行0.3MPa动作试验，应能开启。

梭阀（启动系统）1.水压强度试验：试验压力9.8MPa，保持5分钟无破裂，变形及渗漏。

2.气密性试验：向出口端供气⑴气压8MPa保压5分钟应无渗漏。

⑵气压0.5MPa保压5分钟应无渗漏。

3.动作试验：分别向两进口端供气，气压0.5MPa应能全启截止止回阀（吹通）1.用气压P=12.0MPa进行密封性气压试验，用气压P=0.3MPa进行密封性止回气压试验。

CO2瓶头阀1.装配前阀体和阀杆的平面接触部分应用氧化铬磨料配碾，以保证其密封性能良好。

2.各阀件在装配前应进行清洁处理。

3.阀体应进行强度和材料紧性试验P=24.5MPa，5分钟，不得渗漏。

4.瓶头阀装配后用气压进行气密性试验，试验压力P=14.7MPa，时间5分钟，试验时介质从阀杆下方进入，将阀杆关闭和开启，应无气泡冒出。

5.安全膜片试验方法，其扳手扭紧力矩应不小于49Nm（5kgm），常温下安全膜片爆破压力为18.6±1MPa。

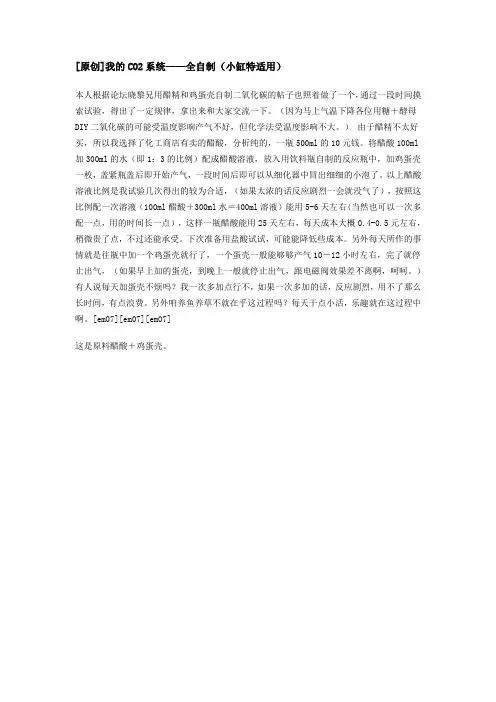

[原创]我的CO2系统——全自制（小缸特适用）本人根据论坛晓黎兄用醋精和鸡蛋壳自制二氧化碳的帖子也照着做了一个，通过一段时间摸索试验，得出了一定规律，拿出来和大家交流一下。

（因为马上气温下降各位用糖＋酵母DIY二氧化碳的可能受温度影响产气不好，但化学法受温度影响不大。

）由于醋精不太好买，所以我选择了化工商店有卖的醋酸，分析纯的，一瓶500ml的10元钱。

将醋酸100ml 加300ml的水（即1：3的比例）配成醋酸溶液，放入用饮料瓶自制的反应瓶中，加鸡蛋壳一枚，盖紧瓶盖后即开始产气，一段时间后即可以从细化器中冒出细细的小泡了。

以上醋酸溶液比例是我试验几次得出的较为合适，（如果太浓的话反应剧烈一会就没气了），按照这比例配一次溶液（100ml醋酸＋300ml水＝400ml溶液）能用5-6天左右(当然也可以一次多配一点，用的时间长一点），这样一瓶醋酸能用25天左右，每天成本大概0.4-0.5元左右，稍微贵了点，不过还能承受。

下次准备用盐酸试试，可能能降低些成本。

另外每天所作的事情就是往瓶中加一个鸡蛋壳就行了，一个蛋壳一般能够够产气10－12小时左右，完了就停止出气，（如果早上加的蛋壳，到晚上一般就停止出气，跟电磁阀效果差不离啊，呵呵。

）有人说每天加蛋壳不烦吗？我一次多加点行不，如果一次多加的话，反应剧烈，用不了那么长时间，有点浪费。

另外咱养鱼养草不就在乎这过程吗？每天干点小活，乐趣就在这过程中啊。

[em07][em07][em07]这是原料醋酸＋鸡蛋壳。

这是用饮料瓶做的反应瓶和滤气瓶，另外管道是用医用输液器上的这是自制的计泡器和细化器，计泡器就是输液管上计滴数用的那个膨大部分，细化器先是接了一个打盐水的针头，再把针头插到香烟过滤嘴的海绵中（海绵外面套了一段圆珠笔杆，好保持形状）。

出来的泡还蛮细的，尽管效率不是很高，但对小缸应该够用了，另外缸里有个冒泡的干活，也是一道风景啊!这是加了醋酸溶液和蛋壳的情况，另外我在滤气瓶内加了些活性炭，也不知有没有作用。

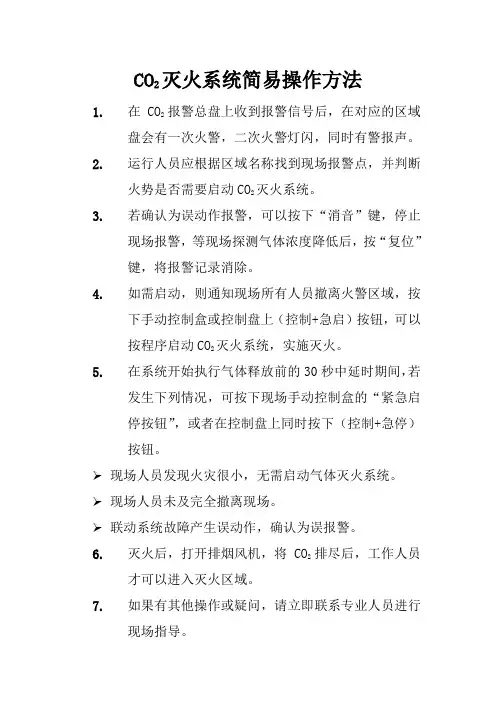

CO2灭火系统简易操作方法
1.在CO2报警总盘上收到报警信号后，在对应的区域
盘会有一次火警，二次火警灯闪，同时有警报声。

2.运行人员应根据区域名称找到现场报警点，并判断
火势是否需要启动CO2灭火系统。

3.若确认为误动作报警，可以按下“消音”键，停止
现场报警，等现场探测气体浓度降低后，按“复位”
键，将报警记录消除。

4.如需启动，则通知现场所有人员撤离火警区域，按
下手动控制盒或控制盘上（控制+急启）按钮，可以
按程序启动CO2灭火系统，实施灭火。

5.在系统开始执行气体释放前的30秒中延时期间，若
发生下列情况，可按下现场手动控制盒的“紧急启
停按钮”，或者在控制盘上同时按下（控制+急停）
按钮。

现场人员发现火灾很小，无需启动气体灭火系统。

现场人员未及完全撤离现场。

联动系统故障产生误动作，确认为误报警。

6.灭火后，打开排烟风机，将CO2排尽后，工作人员
才可以进入灭火区域。

7.如果有其他操作或疑问，请立即联系专业人员进行
现场指导。

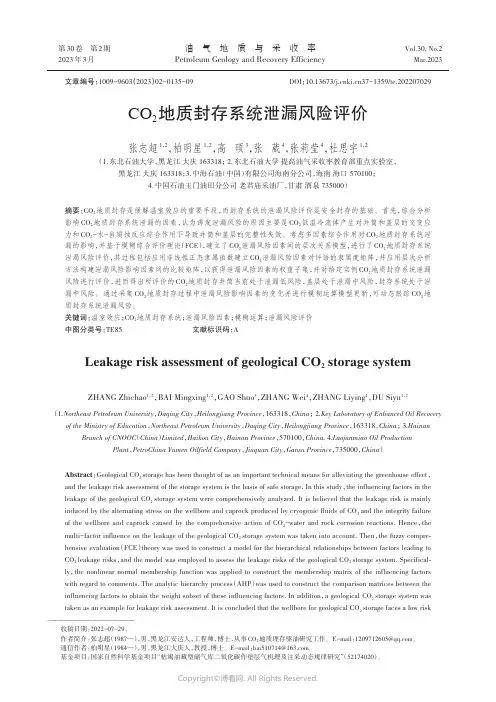

第30卷第2期油气地质与采收率Vol.30,No.22023年3月Petroleum Geology and Recovery EfficiencyMar.2023—————————————收稿日期：2022-07-29。

作者简介：张志超（1987—），男，黑龙江安达人，工程师，博士，从事CO 2地质埋存驱油研究工作。

E-mail ：*****************。

通信作者：柏明星（1984—），男，黑龙江大庆人，教授，博士。

E-mail ：*****************。

基金项目：国家自然科学基金项目“枯竭油藏型储气库二氧化碳作垫层气机理及注采动态规律研究”（52174020）。

文章编号：1009-9603（2023）02-0135-09DOI ：10.13673/37-1359/te.202207029CO 2地质封存系统泄漏风险评价张志超1，2，柏明星1，2，高硕3，张葳4，张莉莹4，杜思宇1，2（1.东北石油大学，黑龙江大庆163318；2.东北石油大学提高油气采收率教育部重点实验室，黑龙江大庆163318；3.中海石油（中国）有限公司海南分公司，海南海口570100；4.中国石油玉门油田分公司老君庙采油厂，甘肃酒泉735000）摘要：CO 2地质封存是缓解温室效应的重要手段，而封存系统的泄漏风险评价是安全封存的基础。

首先，综合分析影响CO 2地质封存系统泄漏的因素，认为诱发泄漏风险的原因主要是CO 2低温冷流体产生对井筒和盖层的交变应力和CO 2-水-岩腐蚀反应综合作用下导致井筒和盖层的完整性失效。

考虑多因素综合作用对CO 2地质封存系统泄漏的影响，并基于模糊综合评价理论（FCE ），建立了CO 2泄漏风险因素间的层次关系模型，进行了CO 2地质封存系统泄漏风险评价，其过程包括应用非线性正态隶属函数建立CO 2泄漏风险因素对评语的隶属度矩阵，并应用层次分析方法构建泄漏风险影响因素间的比较矩阵，以获得泄漏风险因素的权重子集，并对给定实例CO 2地质封存系统泄漏风险进行评价，进而得出所评价的CO 2地质封存井筒当前处于泄漏低风险，盖层处于泄漏中风险，封存系统处于泄漏中风险。

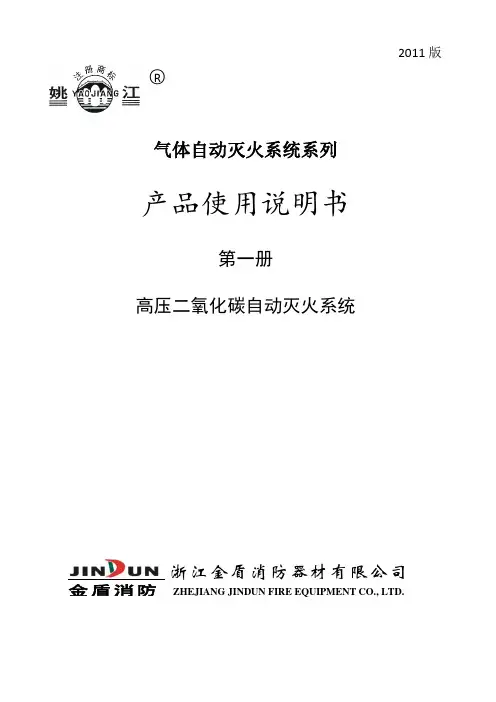

气体自动灭火系统系列产品使用说明书第一册高压二氧化碳自动灭火系统浙江金盾消防器材有限公司ZHEJIANG JINDUN FIRE EQUIPMENT CO., LTD.金盾消防 ○R 2011版目录0.简介 (2)1.标准、规范及引用文件 (2)2.二氧化碳灭火系统工作流程图: (2)3.QME型有管网高压二氧化碳自动灭火系统 (3)3.1系统组成: (3)3.2系统部件结构及技术参数 (4)3.2.1灭火剂瓶组 (4)3.2.2驱动气瓶组 (4)3.2.3选择阀 (6)3.2.4气体单向阀 (7)3.2.5液体单向阀 (7)3.2.6压力信号反馈装置 (7)3.2.7集流管 (8)3.2.8称重装置 (9)3.2.9喷头 (9)3.2.10高压软管 (10)3.2.11控制气管和管接头: (11)3.2.12低泄高封阀 (11)3.2.13管道连接件 (11)3.3系统安装与调试 (14)3.3.1 装置的安装 (14)3.3.2 管道系统的安装 (15)3.4系统使用与操作 (15)3.4.1 自动控制 (15)3.4.2 电气手动控制 (15)3.4.3 机械应急手动控制 (15)3.4.4 系统紧急停止 (15)3.4.5 系统测试 (16)3.4.6 系统复位 (16)3.5系统维护与保养 (16)3.6安全使用要求 (16)4.GQE系列无管网高压二氧化碳自动灭火系统 (18)4.1系统组成 (18)4.2系统部件及参数 (18)4.3系统安装与调试 (19)4.4系统使用与操作 (20)4.5系统维护与保养 (21)4.6安全使用要求 (21)0.简介二氧化碳对绝大多数物质没有破坏作用,灭火后不留痕迹、没有毒害、适用于扑救各种可燃、易燃液体和固体物质的火灾;灭火前可切断气源的气体火灾。

二氧化碳具有不导电、不玷污物品、没有水渍损失、灭火效果好且价廉等优点。

特别适用于图书、档案等珍贵资料库房、电子计算机房、变配电室、通讯机房、飞机库、汽车库、船舱、中心控制室等场所的火灾防护。

固定式CO2灭火系统操作说明
一、系统组成：本系统由70瓶45KG的CO2钢瓶组成，其中包括
2个激发钢瓶，26个自动施放钢瓶和42个手动施放钢瓶，施放装置由施放控制箱和激发拉索组成，施放管系由总管和支管组成，支管分别通向各个保部区域，并分别又阀门控制其开闭，控制阀门平时处于关闭位置（关闭位置阀门手柄与管路平行，开启位置手柄与管路成90°角。

二、施放操作步骤：
1、打开施放控制箱，警报器发出警报;
2、选择施放区域的阀门，并打开；
3、确认施放区域的人员已经全部安全撤离；
4、接到施放命令后，拉动施放拉索施放自动施放的钢瓶，并
按照各区域用量手动补充施放相应的钢瓶数量；
5、向尾尖舱施放时仅需手动施放2瓶。

三、建议施放量：
1.机舱：26个自动施放钢瓶＋2个激发钢瓶，共计28瓶；
2.NO.1货舱：25瓶；
3.NO.2货舱：67瓶；
4.NO.3货舱：70瓶；
5.尾尖舱：2瓶。

四、说明：
1、激发拉索位于控制箱内，红色标记；
2、控制阀开闭如图示：。

对二氧化碳进行制冷的原理二氧化碳（CO2）是一种常见的气体，也是一种重要的制冷剂。

它具有许多优点，如环保、高效、安全等，因此被广泛应用于制冷和空调系统中。

二氧化碳制冷的原理是基于物质的相变过程。

当二氧化碳处于高压状态下，它会变成液态，释放出大量的热量。

当二氧化碳处于低压状态下，它会变成气态，吸收周围的热量。

通过控制二氧化碳的压力，可以实现制冷效果。

具体来说，二氧化碳制冷的过程可以分为四个步骤：压缩、冷凝、膨胀和蒸发。

首先是压缩阶段。

在这个阶段，二氧化碳气体被压缩成高压气体。

这通常是通过压缩机来完成的。

压缩机会将二氧化碳气体吸入，并通过活塞或螺杆等机械装置将其压缩。

在这个过程中，二氧化碳的温度和压力都会升高。

接下来是冷凝阶段。

在这个阶段，高压的二氧化碳气体通过冷凝器冷却，变成液态。

冷凝器通常是一个管道或盘管，通过外界的冷却介质（如水或空气）来降低二氧化碳的温度。

当二氧化碳气体冷却到足够低的温度时，它会凝结成液体，并释放出大量的热量。

然后是膨胀阶段。

在这个阶段，高压液态的二氧化碳通过膨胀阀或节流阀进入低压区域。

当液态二氧化碳通过膨胀阀进入低压区域时，它会迅速膨胀，降低温度。

这是因为液态二氧化碳在膨胀过程中吸收了周围的热量，使得温度下降。

最后是蒸发阶段。

在这个阶段，低温的二氧化碳液体通过蒸发器，将周围的热量吸收进来，变成气态。

蒸发器通常是一个管道或盘管，通过外界的热源（如空气或水）来提供热量。

当二氧化碳液体蒸发时，它会吸收周围的热量，使得温度进一步降低。

通过不断循环上述的四个步骤，二氧化碳制冷系统可以实现持续的制冷效果。

压缩机不断将二氧化碳气体压缩成高压气体，然后通过冷凝器冷却成液态，再通过膨胀阀膨胀成低压气体，最后通过蒸发器吸收热量变成气态。

这样循环往复，就可以不断地将热量从室内或物体中吸收出来，实现制冷效果。

总的来说，二氧化碳制冷的原理是通过控制二氧化碳的压力，使其在不同的压力下发生相变，从而吸收或释放热量，实现制冷效果。

固定式CO2灭火系统基础知识讲解● 固定式CO2灭火系统，最后的防线固定式CO2灭火系统作为船舶固定灭火系统中的较为重要的一种，也是《船舶设备安全证书》中的主要内容之一，通常作为船舶的机器处所、装货处所、燃油设备处所、液货船的货油泵舱等处所发生火灾后的最后措施，保证该系统随时处于良好状态，对保障人命财产、船舶安全具有十分重要的意义。

●关于固定式CO2灭火系统，你需要知道的二氧化碳系统由CO2气瓶、瓶头阀、集合管、遥控释放站、施放阀、释放报警控制装置、声光报警器、压力表、喷嘴等主要部件组成。

固定二氧化碳灭火系统集中存放在专用的CO2站室内，通常将CO2钢瓶分成若干组，每组不超过12瓶，各组分别设有释放装置，根据被保护舱室的容积不同，施放相应数量的CO2。

钢瓶漆以红色并写有“CO2”字样。

此外，还应清晰、永久地标明容器重量、容积、液压试验压力、试验日期、出厂编号和检验印记。

目前，二氧化碳钢瓶主要有两种：68L和40L。

按结构可分为刺破式和杠杆式两种，刺破式是通过闸刀垂直或水平移动刺破瓶头阀的工作膜片而释放气体；杠杆式是通过放开压杆保险装置，利用灭火剂自身压力推开压杆而释放气体。

（手动杠杆式瓶头阀）（气动杠杆式瓶头阀）（CO2水平方向刺破阀）（CO2垂直方向刺破阀）二氧化碳系统报警施放装置通常是通过安装在二氧化碳间、遥控施放箱、拉索箱门分配阀上的行程开关的闭合来来实现报警功能。

泵舱间气动声响报警是利用行程开关的闭合控制供气电磁阀来实现报警功能。

（施放报警控制箱）（二氧化碳系统基本布置图）●国际公约及国内法规1、根据《1974年国际海上人命安全公约》及其修正案规定：（1）500GT及以上的船舶上，设有燃油锅炉或燃油装置的A类机器处所；（2）设有内燃机的A类机器处所；（3）设有总输出功率不少于375KW的汽轮机或闭式蒸汽机的处所，无论其用于主推进或用于其他目的，如果该处所为周期性无人值班；（4）1000GT及以上客船的装货处所（除载运危险货物外）；（5）2000GT及以上货船的装货处所（除载运危险货物外）；（6）油船货泵舱以及超过4M2的油漆间和易燃液体物料间等，一般均装设固定式CO2灭火系统。

CO2跨临界热泵系统采暖工况下能效和经济对比分析
1.背景介绍
2.CO2跨临界热泵系统的原理和特点
（1）工作流体环保：CO2是一种无毒、无腐蚀、零臭氧耗尽潜力的工作流体，对环境没有污染。

（2）高效节能：CO2跨临界热泵系统能充分利用低温热源，提高能效比，降低运行成本。

（3）稳定性好：CO2在操作条件下的物性稳定，能在较宽的温度范围内高效运行。

在采暖工况下，我们将CO2跨临界热泵系统与传统的燃气锅炉进行能效和经济对比分析。

（1）能效比较：CO2跨临界热泵系统采用CO2作为工作流体，具有高效率的能量转换特点，能在较低的温度条件下实现高效供热，相比燃气锅炉有更高的能效。

（2）经济比较：虽然CO2跨临界热泵系统投资成本相对较高，但运行成本更低，且对环境友好，减少碳排放。

因此，在长期运行中，CO2跨临界热泵系统的总成本会更低，具有更好的经济性。

4.结论
CO2跨临界热泵系统作为一种新型高效环保的供暖技术，具有明显的能效和经济优势，在建筑采暖领域有着广阔的应用前景。

在实际应用中，需要综合考虑设备投资成本、运行成本、能效比等因素，根据具体情况选
择适合的供暖系统，实现节能减排的目标。

希望未来能有更多的研究和实践支持CO2跨临界热泵系统的推广应用，共同为建筑节能减排做出贡献。

co2跨临界制冷循环基本流程CO2跨临界制冷循环是一种基于二氧化碳作为工质的制冷循环系统，具有环保、高效、安全等优点。

本文将介绍CO2跨临界制冷循环的基本流程。

CO2跨临界制冷循环的基本组成部分包括压缩机、冷凝器、膨胀阀和蒸发器。

这些部件通过管道连接在一起，构成一个封闭的循环系统。

CO2跨临界制冷循环的工作过程可以分为四个阶段：压缩、冷凝、膨胀和蒸发。

首先，压缩机将低温低压的CO2气体吸入，并通过压缩将其压缩成高温高压的气体。

这一过程需要消耗一定的能量。

然后，高温高压的CO2气体进入冷凝器，通过冷凝器的冷却作用，将CO2气体冷却成高温高压的液体。

在这一过程中，CO2气体释放出的热量会被冷却水吸收，从而使CO2气体冷却。

接下来，高温高压的液体CO2经过膨胀阀进入膨胀器，由于膨胀阀的作用，液体CO2会迅速膨胀成低温低压的CO2气体。

在这一过程中，CO2气体会吸收周围环境的热量，从而使得膨胀器的温度下降。

低温低压的CO2气体进入蒸发器，通过蒸发器的蒸发作用，吸收外界的热量，从而使得CO2气体继续蒸发成低温低压的气体。

同时，被蒸发器中的物体或空气吸收的热量会被CO2气体带走，从而实现制冷效果。

总结起来，CO2跨临界制冷循环的基本流程就是通过压缩机将低温低压的CO2气体压缩成高温高压的气体，然后通过冷凝器将高温高压的气体冷却成高温高压的液体，再经过膨胀阀使液体CO2迅速膨胀成低温低压的气体，最后通过蒸发器将低温低压的气体吸收周围环境的热量，实现制冷效果。

CO2跨临界制冷循环具有很多优点。

首先，CO2是一种环保的工质，不会产生臭氧层破坏物质，对环境污染小。

其次，CO2具有较高的热导率和热容量，使得CO2制冷循环具有较高的制冷效率。

此外，CO2具有较高的临界温度和临界压力，适用于宽温度范围的制冷应用。

然而，CO2跨临界制冷循环也存在一些问题。

由于CO2的工作温度和压力较高，需要采用高强度的材料来承受高压力和高温度的工况。

co2布雷顿循环CO2布雷顿循环是一种利用二氧化碳（CO2）作为工质的热力循环系统。

它是由美国麻省理工学院的布雷顿研究小组提出的一种新型循环方式，旨在提高能源利用效率和减少对环境的污染。

CO2布雷顿循环的基本原理是将二氧化碳作为工质，通过压缩、加热、膨胀和冷却等过程来实现能量转换。

与传统的蒸汽循环相比，CO2布雷顿循环更加高效，因为它利用了CO2的独特性质：在较低的温度下就可以发生相变，从气体状态转变为液体状态，从而实现更高效的能量转换。

CO2布雷顿循环的工作原理可以简单概括为以下四个步骤：压缩、加热、膨胀和冷却。

首先是压缩阶段。

在这个阶段，CO2被压缩成高压气体，然后输送到加热器中。

压缩的目的是提高CO2的压力和温度，以便更好地利用其特性。

接下来是加热阶段。

在加热器中，高压CO2与燃料燃烧产生的高温烟气进行热交换，CO2吸收了热量并升温。

这个过程使CO2从气体状态转变为超临界流体状态，能够更高效地转换能量。

然后是膨胀阶段。

在这个阶段，高温高压的CO2通过膨胀机膨胀，从而产生动力并推动发电机发电。

膨胀的CO2释放出其内部储存的能量，从而实现能量转换。

最后是冷却阶段。

膨胀后的CO2进入冷凝器，与冷却介质进行热交换，从而冷却下来并恢复为液体状态。

冷却后的CO2被送回压缩机，重新开始下一个循环。

CO2布雷顿循环相比传统蒸汽循环具有许多优点。

首先，CO2的临界温度和临界压力较低，使得循环过程能够在较低的温度下进行，从而减少了能量损失。

其次，CO2的物理性质使得循环更加稳定，不易受到外界条件的影响。

此外，CO2布雷顿循环还可以利用低品位热能，如废热、太阳能等，提高能源利用效率。

然而，CO2布雷顿循环也存在一些挑战和问题。

首先，CO2的高压和高温需要更强的材料来承受，增加了系统的成本和复杂度。

其次，CO2的致密性较大，需要更大的设备来容纳，增加了系统的体积和重量。

此外，CO2的环境影响也需要进一步研究和评估，以确保其在实际应用中的可行性和可持续性。
