电力电子 多电平技术共16页

目录第一章绪论 (1)1.1多电平逆变器的背景 (1)1.2多电平逆变器的研究现状 (2)1.3多电平逆变器的应用 (3)第二章多电平逆变器的种类介绍 (6)2.1二极管箝位式多电平逆变器及其优缺点 (6)2.2电容箝位式多电平逆变器及其优缺点 (6)2.3H桥级联式多电平逆变器及其优缺点 (7)第三章多电平变换器PWM调制策略 (8)3.1多电平变换器PWM调制策略的分类 (8)3.2多电平SPWM调制策略 (9)3.2.1 SPWM调制策略 (9)3.2.2 载波垂直分布多电平调制策略 (9)3.2.3 载波水平移相多电平调制策略 (10)3.2.4多载波SPWM调制策略谐波分析 (10)3.3多电平SVPWM调制策略 (46)3.3.1 SVPWM调制策略 (46)第四章多电平逆变器中的电压平衡技术 (48)第五章三电平中点箝位型逆变器SPWM控制策略与仿真 (53)5.1三电平NPC逆变器SPWM方法 (53)5.2基于MATLAB的三电平NPC逆变器SPWM仿真 (54)5.2.1仿真系统整体框图 (54)5.2.2 基于载波反向SPWM带电机负载的仿真模块 (55)5.3基于载波同向SPWM带电机负载的仿真模块 (57)5.3.1 SPWM开关信号的发生模块 (57)5.3.2仿真结果与分析 (57)5.4基于注入三次谐波的SPWM带电机负载的仿真模块 (58)5.4.1 SFOPWM开关信号的发生模块 (58)5.4.2仿真结果与分析 (58)5.5三电平NPC逆变器SPWM的实验结果 (59)5.6小结 (59)第六章总结展望 (60)第一章绪论1.1 多电平逆变器的背景电力电子技术自二十世纪50年代诞生以来,经过近半个世纪的飞速发展,至今已被广泛应用于需要电能变换的各个领域。

在低压小功率的用电领域,电力电子技术的各个方面己渐趋成熟,将来研究的目标是高功率密度、高效率、高性能;而在高压大功率的工业和输配电领域,各个方面的技术正成为当今电力电子技术的研究重点。

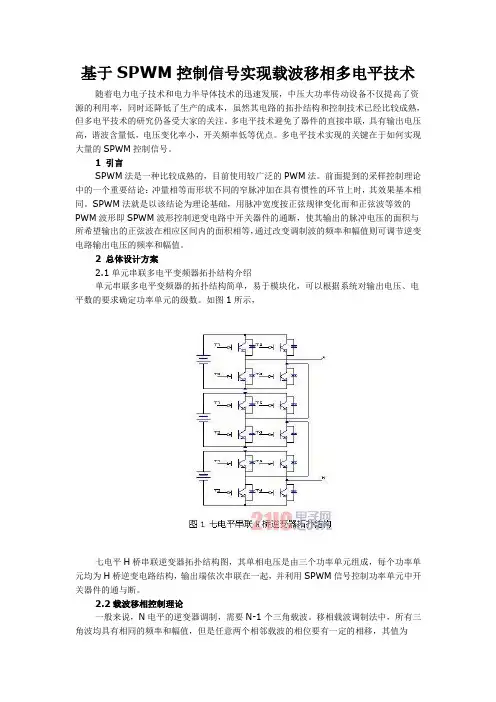

基于SPWM控制信号实现载波移相多电平技术随着电力电子技术和电力半导体技术的迅速发展，中压大功率传动设备不仅提高了资源的利用率，同时还降低了生产的成本，虽然其电路的拓扑结构和控制技术已经比较成熟，但多电平技术的研究仍备受大家的关注。

多电平技术避免了器件的直接串联，具有输出电压高，谐波含量低，电压变化率小，开关频率低等优点。

多电平技术实现的关键在于如何实现大量的SPWM控制信号。

1 引言SPWM法是一种比较成熟的，目前使用较广泛的PWM法。

前面提到的采样控制理论中的一个重要结论：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

SPWM法就是以该结论为理论基础，用脉冲宽度按正弦规律变化而和正弦波等效的PWM波形即SPWM波形控制逆变电路中开关器件的通断，使其输出的脉冲电压的面积与所希望输出的正弦波在相应区间内的面积相等，通过改变调制波的频率和幅值则可调节逆变电路输出电压的频率和幅值。

2 总体设计方案2.1单元串联多电平变频器拓扑结构介绍单元串联多电平变频器的拓扑结构简单，易于模块化，可以根据系统对输出电压、电平数的要求确定功率单元的级数。

如图1所示，七电平H桥串联逆变器拓扑结构图，其单相电压是由三个功率单元组成，每个功率单元均为H桥逆变电路结构，输出端依次串联在一起，并利用SPWM信号控制功率单元中开关器件的通与断。

2.2载波移相控制理论一般来说，N电平的逆变器调制，需要N-1个三角载波。

移相载波调制法中，所有三角波均具有相同的频率和幅值，但是任意两个相邻载波的相位要有一定的相移，其值为(1)通过调制波和载波的比较，可以产生所需要的开关器件的驱动信号。

但在数字化实现中，载波移相法一般不是由一个调制波和一组经过相移的载波比较生成，而是由调制波和一个载波进行比较之后，再进行一定的延时得到各个功率单元的SPWM 控制信号。

采用DSP+CPLD来完成多路SPWM控制信号的实现。

其中由DSP控制器实现单相电压中的第一级功率单元两桥臂控制信号，并由CPLD来实现对这两路控制信号的移相延时，进而实现单相电压中各个功率单元的SPWM控制信号。

电气工程中电力电子技术的应用现状与前景在当今的电气工程领域，电力电子技术犹如一颗璀璨的明星，发挥着至关重要的作用。

它不仅极大地改变了电能的变换、控制和应用方式，还为电气工程的发展带来了前所未有的机遇和挑战。

电力电子技术是一门利用电力电子器件对电能进行变换和控制的技术。

其核心在于通过对半导体器件的精确控制，实现电能形式的转换，如交流到直流、直流到交流、直流到直流以及交流到交流等。

这些转换过程在电气工程的各个领域都有着广泛而深入的应用。

在电力系统中，电力电子技术的应用可谓是无处不在。

高压直流输电（HVDC）是其中的一个典型例子。

传统的交流输电方式在长距离、大容量输电时存在诸多限制，如线路损耗大、稳定性差等。

而 HVDC系统通过电力电子换流器将交流电能转换为直流电能进行传输，有效地降低了线路损耗，提高了输电效率和稳定性。

此外，灵活交流输电系统（FACTS）也是电力电子技术在电力系统中的重要应用。

FACTS装置可以快速、灵活地控制电力系统中的潮流、电压和无功功率，增强电力系统的稳定性和可靠性。

在新能源领域，电力电子技术更是扮演着不可或缺的角色。

随着太阳能、风能等可再生能源的快速发展，其发电的间歇性和波动性给电网的接入和稳定运行带来了巨大挑战。

电力电子变换器作为新能源发电系统与电网之间的接口，能够实现电能的高效变换和稳定控制。

例如，在太阳能光伏发电系统中，光伏逆变器将直流电转换为交流电并接入电网；在风力发电系统中，变流器则负责将风机输出的不稳定电能进行变换和控制，以满足电网的要求。

在工业领域，电力电子技术广泛应用于电机调速、电源供应等方面。

交流调速系统取代了传统的直流调速系统，大大提高了电机的运行效率和控制精度。

同时，各种高性能的电源，如不间断电源（UPS）、开关电源等，也都是基于电力电子技术实现的。

这些电源具有效率高、体积小、重量轻等优点，为工业生产和设备运行提供了可靠的保障。

在交通运输领域，电力电子技术的应用推动了电动汽车和轨道交通的发展。

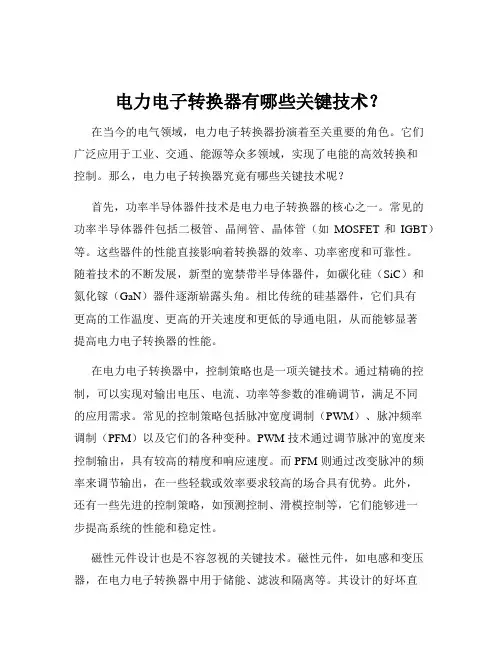

电力电子转换器有哪些关键技术？在当今的电气领域，电力电子转换器扮演着至关重要的角色。

它们广泛应用于工业、交通、能源等众多领域，实现了电能的高效转换和控制。

那么，电力电子转换器究竟有哪些关键技术呢？首先，功率半导体器件技术是电力电子转换器的核心之一。

常见的功率半导体器件包括二极管、晶闸管、晶体管（如MOSFET 和IGBT）等。

这些器件的性能直接影响着转换器的效率、功率密度和可靠性。

随着技术的不断发展，新型的宽禁带半导体器件，如碳化硅（SiC）和氮化镓（GaN）器件逐渐崭露头角。

相比传统的硅基器件，它们具有更高的工作温度、更高的开关速度和更低的导通电阻，从而能够显著提高电力电子转换器的性能。

在电力电子转换器中，控制策略也是一项关键技术。

通过精确的控制，可以实现对输出电压、电流、功率等参数的准确调节，满足不同的应用需求。

常见的控制策略包括脉冲宽度调制（PWM）、脉冲频率调制（PFM）以及它们的各种变种。

PWM 技术通过调节脉冲的宽度来控制输出，具有较高的精度和响应速度。

而 PFM 则通过改变脉冲的频率来调节输出，在一些轻载或效率要求较高的场合具有优势。

此外，还有一些先进的控制策略，如预测控制、滑模控制等，它们能够进一步提高系统的性能和稳定性。

磁性元件设计也是不容忽视的关键技术。

磁性元件，如电感和变压器，在电力电子转换器中用于储能、滤波和隔离等。

其设计的好坏直接影响到转换器的体积、重量和效率。

在设计磁性元件时，需要考虑磁芯材料的选择、绕组的布局和匝数的计算等因素。

为了减小磁性元件的体积和损耗，一些新型的磁芯材料和结构不断被研究和应用。

软开关技术在提高电力电子转换器的效率和降低电磁干扰方面发挥着重要作用。

传统的硬开关方式在开关过程中会产生较大的电压和电流变化率，从而导致开关损耗和电磁干扰。

而软开关技术通过在开关过程中创造零电压或零电流的条件，实现了开关的低损耗和低电磁干扰。

常见的软开关技术有零电压开关（ZVS）和零电流开关（ZCS），它们可以有效地提高电力电子转换器的效率和可靠性。

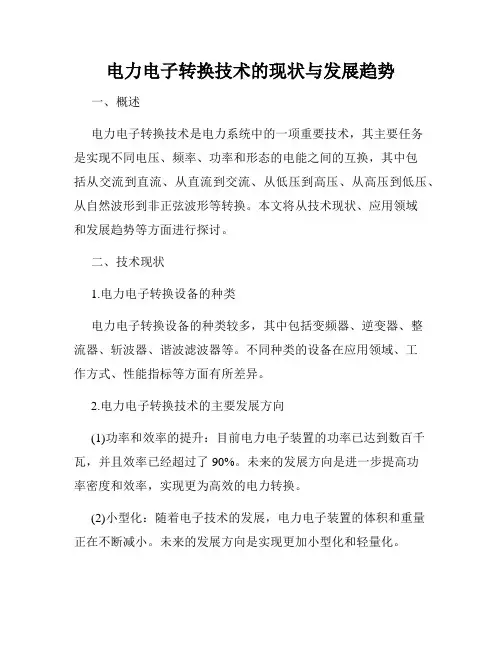

电力电子转换技术的现状与发展趋势一、概述电力电子转换技术是电力系统中的一项重要技术，其主要任务是实现不同电压、频率、功率和形态的电能之间的互换，其中包括从交流到直流、从直流到交流、从低压到高压、从高压到低压、从自然波形到非正弦波形等转换。

本文将从技术现状、应用领域和发展趋势等方面进行探讨。

二、技术现状1.电力电子转换设备的种类电力电子转换设备的种类较多，其中包括变频器、逆变器、整流器、斩波器、谐波滤波器等。

不同种类的设备在应用领域、工作方式、性能指标等方面有所差异。

2.电力电子转换技术的主要发展方向(1)功率和效率的提升：目前电力电子装置的功率已达到数百千瓦，并且效率已经超过了90%。

未来的发展方向是进一步提高功率密度和效率，实现更为高效的电力转换。

(2)小型化：随着电子技术的发展，电力电子装置的体积和重量正在不断减小。

未来的发展方向是实现更加小型化和轻量化。

(3)可靠性的提高：电力电子装置的可靠性是一个重要的问题。

未来的发展方向是通过改进电路设计、制造工艺和故障诊断技术等手段，提高电力电子装置的可靠性。

3.电力电子转换技术在能源领域的应用(1)风力发电：风力发电是目前比较流行的清洁能源。

电力电子转换技术在风力发电中主要用于控制风力机的输出电压和频率，以及将风力机输出的交流电能转换为直流电能。

(2)太阳能发电：太阳能发电是未来的重要发展方向。

电力电子转换技术在太阳能发电中主要用于控制太阳能电池板的输出电压和电流，并将其输出的直流电能转换为交流电能。

(3)电动汽车：电动汽车是未来汽车发展的一个重要方向。

电力电子转换技术在电动汽车中主要用于将电池输出的直流电能转换为交流电能，控制电机的转速和转矩，以及实现制动能量回馈。

三、发展趋势1.新型器件的应用新型器件如碳化硅（SiC）和氮化镓（GaN）器件等具有更高的工作温度、更高的开关频率和更高的效率，能够替代传统的硅器件。

这些新型器件的应用将会进一步提高电力电子装置的性能指标。

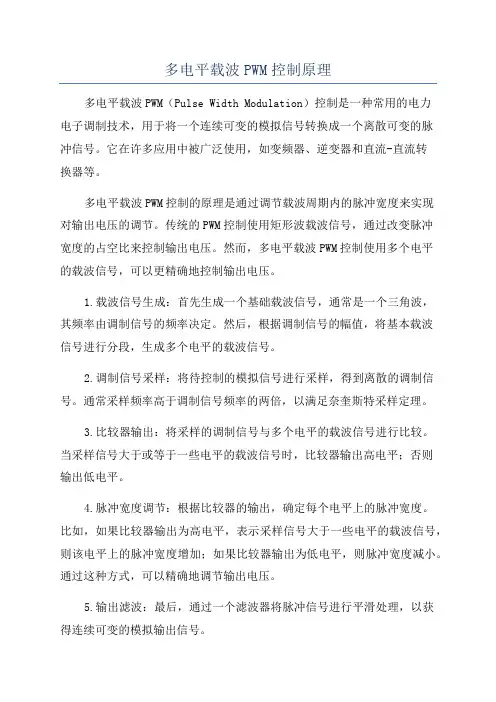

多电平载波PWM控制原理多电平载波PWM（Pulse Width Modulation）控制是一种常用的电力电子调制技术，用于将一个连续可变的模拟信号转换成一个离散可变的脉冲信号。

它在许多应用中被广泛使用，如变频器、逆变器和直流-直流转换器等。

多电平载波PWM控制的原理是通过调节载波周期内的脉冲宽度来实现对输出电压的调节。

传统的PWM控制使用矩形波载波信号，通过改变脉冲宽度的占空比来控制输出电压。

然而，多电平载波PWM控制使用多个电平的载波信号，可以更精确地控制输出电压。

1.载波信号生成：首先生成一个基础载波信号，通常是一个三角波，其频率由调制信号的频率决定。

然后，根据调制信号的幅值，将基本载波信号进行分段，生成多个电平的载波信号。

2.调制信号采样：将待控制的模拟信号进行采样，得到离散的调制信号。

通常采样频率高于调制信号频率的两倍，以满足奈奎斯特采样定理。

3.比较器输出：将采样的调制信号与多个电平的载波信号进行比较。

当采样信号大于或等于一些电平的载波信号时，比较器输出高电平；否则输出低电平。

4.脉冲宽度调节：根据比较器的输出，确定每个电平上的脉冲宽度。

比如，如果比较器输出为高电平，表示采样信号大于一些电平的载波信号，则该电平上的脉冲宽度增加；如果比较器输出为低电平，则脉冲宽度减小。

通过这种方式，可以精确地调节输出电压。

5.输出滤波：最后，通过一个滤波器将脉冲信号进行平滑处理，以获得连续可变的模拟输出信号。

多电平载波PWM控制相比传统的PWM控制具有更高的精度和更低的谐波失真。

它可以根据需要选择合适的电平数量，以平衡控制精度和实现复杂度。

当需要更高的精度时，可以增加电平数量；当复杂度成本较高时，可以减少电平数量。

总之，多电平载波PWM控制通过调节载波周期内的脉冲宽度，根据模拟信号精确地控制输出电压。

它是一种常用的电力电子调制技术，在许多应用中发挥着重要的作用。

电力电子技术在电力系统中应用分析论文电力电子技术是指利用电子电路控制和转换电能的技术。

它将普通的交流电变成直流电，控制电流、电压，提高能量的效率。

电力电子技术在电力系统中应用广泛，不仅可以提高系统的可靠性和经济性，而且可以实现对电能的精确控制和调节。

本文将从电力电子技术在电力系统中的应用分析入手，探讨电力电子技术对电力系统的贡献以及它未来在电力系统中的发展趋势。

一、电力电子技术在电力系统中的应用分析1. 电力电子变流器在交流输电中的应用电力电子变流器是将交流电转换为直流电或将直流电转换为交流电的关键设备，它被广泛应用于交流输电系统中。

交流电通过变流器采用PWM脉宽调制技术，可以得到高质量的直流电，这对于电力系统中的稳定运行具有很大意义。

在输电线路过长或有远距离跨越海底等特殊条件下，高压直流输电技术也是一种很好的选择。

电力电子变流器在高压直流输电系统中的应用已经得到了广泛的应用。

2. 电力电子器件在电力系统中的应用电力电子器件是电力电子技术中不可缺少的重要部分。

它们通常可以分为大功率晶闸管、大功率MOSFET、IGBT等。

这些器件的特点是高可靠性、大电流密度和快速切换速度等，使之可以在电力系统中发挥出重要的作用。

例如，在电力系统的配电控制中，通常使用全电子变压器、变频调速技术等来进行分配电压和控制电流。

此外，还应用在电力系统中的许多其他方面，例如电力质量控制、无功补偿和过电压保护等领域。

3. 电力电子半导体器件在新能源领域的应用电力电子技术在新能源领域的应用日益重要。

以风力发电为例，在风力发电机组中，通常使用多台并联的发电机对电力进行转化，控制电机转速和输出电压。

在这个过程中，电力电子器件发挥着重要的作用。

此外，电力电子器件也被广泛应用于太阳能发电、燃料电池汽车等新能源领域。

二、电力电子技术在电力系统中的贡献电力电子技术对电力系统的贡献可以从以下几个方面进行探讨。

1. 提高效率电力电子技术可以实现交、直流电的相互转换，提高了系统的能量转换效率。

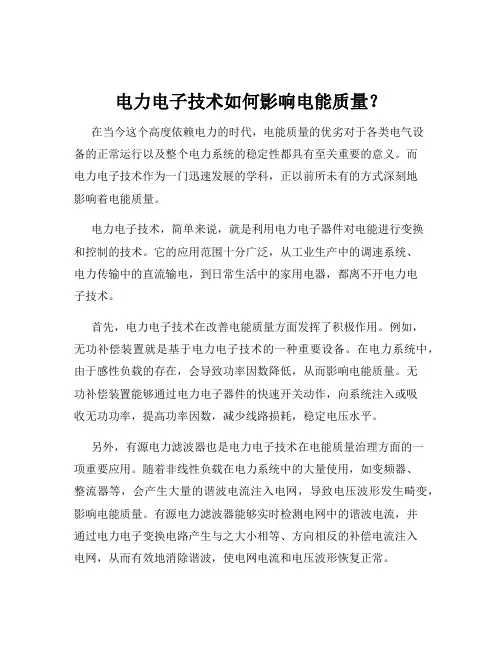

电力电子技术如何影响电能质量？在当今这个高度依赖电力的时代，电能质量的优劣对于各类电气设备的正常运行以及整个电力系统的稳定性都具有至关重要的意义。

而电力电子技术作为一门迅速发展的学科，正以前所未有的方式深刻地影响着电能质量。

电力电子技术，简单来说，就是利用电力电子器件对电能进行变换和控制的技术。

它的应用范围十分广泛，从工业生产中的调速系统、电力传输中的直流输电，到日常生活中的家用电器，都离不开电力电子技术。

首先，电力电子技术在改善电能质量方面发挥了积极作用。

例如，无功补偿装置就是基于电力电子技术的一种重要设备。

在电力系统中，由于感性负载的存在，会导致功率因数降低，从而影响电能质量。

无功补偿装置能够通过电力电子器件的快速开关动作，向系统注入或吸收无功功率，提高功率因数，减少线路损耗，稳定电压水平。

另外，有源电力滤波器也是电力电子技术在电能质量治理方面的一项重要应用。

随着非线性负载在电力系统中的大量使用，如变频器、整流器等，会产生大量的谐波电流注入电网，导致电压波形发生畸变，影响电能质量。

有源电力滤波器能够实时检测电网中的谐波电流，并通过电力电子变换电路产生与之大小相等、方向相反的补偿电流注入电网，从而有效地消除谐波，使电网电流和电压波形恢复正常。

然而，电力电子技术在带来诸多好处的同时，也给电能质量带来了一些挑战。

一方面，电力电子装置本身就是一种非线性负载，其工作过程中会产生谐波电流。

这些谐波电流注入电网后，会引起电网电压畸变，增加电能损耗，影响电气设备的正常运行。

例如，谐波会使电机产生额外的损耗和发热，降低电机的效率和使用寿命；会使变压器的铁芯饱和，增加变压器的损耗和噪声；会使电容器过载甚至损坏。

另一方面，电力电子装置的频繁开关动作会导致电压波动和闪变。

在一些对电压稳定性要求较高的场合，如精密仪器制造、半导体生产等，电压波动和闪变可能会导致产品质量下降甚至生产设备故障。

为了应对电力电子技术对电能质量带来的不利影响，我们需要采取一系列的措施。

电力电子技术中的PWM调制技术有哪些应用在电力电子技术中，PWM调制技术是一种广泛应用的调制技术。

PWM，即脉宽调制技术，是通过改变波形的脉冲宽度来实现信号的调制。

PWM调制技术可以在电力电子领域的多个应用中发挥重要作用。

本文将介绍一些主要的PWM调制技术在电力电子中的应用。

一、单极性PWM调制技术单极性PWM调制技术是一种常用的PWM调制技术之一。

它通过改变脉冲信号的脉宽来调制信号。

单极性PWM调制技术主要应用于直流电压调制器中。

直流电压调制器是一种常见的电力电子装置，广泛用于交流电源的整流、电机驱动、电力传输等领域。

通过采用单极性PWM调制技术，可以有效控制直流电压调制器的输出波形，提高电力系统的效率和稳定性。

二、双极性PWM调制技术双极性PWM调制技术是另一种常见的PWM调制技术。

它与单极性PWM调制技术相比，具有更高的控制精度和更低的谐波含量。

双极性PWM调制技术主要应用于逆变器中。

逆变器是将直流电源转换为交流电源的装置，广泛应用于太阳能发电、风能发电、电动车等领域。

通过采用双极性PWM调制技术，可以实现逆变器的精确控制，提高逆变器的输出质量和效率。

三、多级PWM调制技术多级PWM调制技术是一种应用广泛的PWM调制技术。

它主要用于多级变换器中，包括多级逆变器和多级变频器。

多级变换器是一种高性能的电力电子装置，适用于大容量电力系统和高效能电力传输。

通过采用多级PWM调制技术，可以实现多级变换器的高精度控制和低谐波输出，提高电力系统的负载能力和传输效率。

四、空间矢量PWM调制技术空间矢量PWM调制技术是一种先进的PWM调制技术。

它通过改变空间矢量的大小和方向来调制信号。

空间矢量PWM调制技术主要应用于矩阵变换器和多电平逆变器中。

矩阵变换器是将电能从一种形式转换为另一种形式的一种装置，广泛应用于高压直流输电、风力发电等领域。

多电平逆变器是一种高效能逆变器，适用于大容量交流电源的电机驱动和电力传输。

《电力电子技术》课程标准（完整版）资料(可以直接使用，可编辑优秀版资料，欢迎下载）《电力电子技术》课程标准一、教学对象电气技术应用专业、机电技术应用专业的学生二、课程的性质和定位电力电子技术课程是电气技术、机电技术专业的一门专业必修课程，也是一门实践应用性强的专业技术课。

根据该本专业的人才培养目标，学生通过对本课程的学习，了解各种电力电子器件的结构、型号、分类、符号和工作特性，了解电力电子器件的驱动和保护电路。

熟悉可控整流电路的结构、工作原理、性能特点和简单计算，学会可控整流电路的安装接线、通电调试和故障处理的技能；了解有源逆变的条件和无源逆变的用途；熟悉PWM技术在各种电力电子变换电路的应用；熟悉交流变频电路的种类、结构和工作原理；了解交流调压电路的工作原理，学会交流调压电路的安装接线和通电调试技能。

了解开关电源、UPS、中频电源等典型电力电子设备的工作原理、性能特点和应用场合。

了解电力电子技术的新器件、新电路和新用途，为今后从事专业工作打下较坚实的基础。

它以《电气安装与实施》课程的学习为基础，也是进一步学习《PLC控制系统的设计与维护》、《交直流调速系统运行与维护》课程的基础。

三、教学目的1. 了解电力电子技术的应用领域，电力电子器件和电力电子新技术的发展方向。

2. 掌握各种电力电子器件的结构、型号、符号、性能特点和用途的有关知识。

3. 掌握电力电子器件的驱动和保护方法。

4. 掌握可控整流电路电气原理、工作波形和性能特点的分析方法，可控整流电路的简单计算方法。

5. 掌握有源逆变的电路和使用条件，无源逆变电路的分类、特点和应用的有关知识。

6. 掌握SPWM技术的有关知识。

7. 掌握交流调压电路的应用知识。

8. 掌握典型电力电子设备的电路和技术参数。

9. 具有创新精神、实践能力和学习、掌握新技术的能力。

四、课程内容和教学要求这门学科的知识与技能要求分为了解、理解、掌握、学会四个层次。

教学内容和要求表中的“√”号表示教学知识和技能的教学要求层次。

班级：10电51 学号：10285011 姓名：孙文杰电力电子技术发展的新技术与新趋势摘要：随着计算机应用技术在电力系统中不断发展和普及化，对于电力电子技术的重视程度也越发增加。

面对我国电力系统的不断建设和庞大的用电量，电力电子技术为我国当代电力生产供应系统提供了良好的技术平台，为电力系统的发电、配电、输电功能给予了支持。

关键词：电力电子技术；电力系统；应用分析电力电子技术是计算技术在电力系统中的具体实现，随着电力系统计算机化和信息化的水平不断提高，电力电子技术在电力系统中的作用也越发明显。

简单的说，电力电子技术就是通过计算机技术将强电和弱电进行有效的组合，它是计算机应用技术、电子技术、电路技术还有电力控制技术为一体的服务性的技术。

笔者就电力电子技术在我国电力系统中的应用和发展进行了重点阐述，说明电力电子技术在电力系统中的重要性。

电力电子器件的发展：电力电子技术产生自以后在电力系统中有了十足的发展。

第一代的电力电子器件主要以电力二极管和晶闸管为代表。

第一代电力电子器件的特点是体积小、耗能低。

在电力电子技术产生以后其迅速的取代了原有电力系统中的老式汞弧整流器，为电力电子技术的推广和发展奠定了良好的基础。

同时，电力二极管对于电路系统中电路性能的改善作用十分明显，它在降低电路损耗和提高电源使用率方面也各有建树。

电力电子技术发展到现在，整流二极管的种类各式各样，功能也各不相同。

随着电力系统的不断发展，第二代电力电子器件在上世纪79年代产生，第二代电子电力器件的特点是具有自动关断能力（例如可关断晶闸管和静电感应晶体管等）。

第二代全自动可控型的电力电子器件较第一代晶闸管相比，开关速度有了明显的提升，可以用于开关频率较高的电路中。

第三代电力电子器件的产生是在上世纪末90年代，随着电力系统的不断建设和发展，电力电子装置的结构和体积得到了进一步的改良，第三代电力器件的体积更小，结构也更为紧凑。

并且出现了将几种电力器件相结合的电子模块形式，为电力器的发展和使用创造了很大的方便。

电力电子拓扑结构电力电子是指应用于电力系统中的电子技术，主要用于电力变换、调节、控制和保护等方面。

在电力电子技术中，拓扑结构是指电力电子电路的物理连接方式，决定了电路的性能和功能。

本文将介绍几种常见的电力电子拓扑结构及其特点。

一、单相半桥变流器单相半桥变流器是一种简单常用的拓扑结构，主要由一个IGBT管和一个二极管组成。

它能将交流电转化为直流电，并且可以通过改变IGBT通断的方式来实现对直流电压的调节。

这种结构具有体积小、成本低、效率高、控制方便等优点，常应用于低功率变频调速系统、逆变器等场合。

二、三相桥形整流器三相桥形整流器是将三相交流电转化为直流电的重要拓扑结构，由四个二极管构成。

它具有输入电流和输出电流的波形较平滑，输出电压稳定等特点，在工业和电力系统中得到广泛应用。

三相桥形整流器结构简单，可靠性高，可实现大功率电能的转换和控制。

三、三相全桥逆变器三相全桥逆变器是一种将直流电转化为交流电的拓扑结构，由四个开关器件（一般为IGBT）组成。

它可以实现正弦波输出，具有较好的输出电压、电流波形质量和较高的输出功率因数。

三相全桥逆变器广泛应用于交流伺服驱动系统、UPS电源、电力变换等领域。

四、多级逆变器多级逆变器是一种将直流电转化为交流电的拓扑结构，利用多组串联的开关器件实现。

通过使用多级逆变器，可以有效降低输出谐波噪声，提高电路的输出质量和效率。

多级逆变器被广泛应用于电力传输、新能源发电等领域，对于提高电力系统的稳定性和可靠性具有重要意义。

五、多电平逆变器多电平逆变器是一种将直流电转化为交流电的拓扑结构，通过在输出电压波形中增加多个电平，实现输出电压的调节和谐波控制。

多电平逆变器可以有效减少谐波污染，提高电力质量和效率。

它在高功率变频调速、电机驱动、电动汽车充电等领域有着广泛的应用。

六、谐振式逆变器谐振式逆变器采用谐振电路来实现电力的转换和调节，具有功率密度高、交流谐振的零电压开关等特点。

谐振式逆变器在无线充电、新能源发电等领域有较大的应用潜力。
