线路差动保护保护配置和基本原理

高压电动机差动保护原理及注意事项差动保护是大型高压电气设备广泛采用的一种保护方式，2000KW以上的高压电动机一般采用差动保护，或2000kW(含2000kW)以下、具有六个引出线的重要电动机，当电流速断保护不能满足灵敏度的要求时，也装设纵差保护作为机间短路的主保护。

差动保护基于被保护设备的短路故障而设，快速反应于设备内部短路故障。

对被保护范围区外故障引起区内电流变化的、电动机启动瞬间的暂态峰值差流、首尾端CT不平衡电流等容易引起保护误判的电流，对于不同的差动保护原理，有不同的消除这些电流的措施。

差动保护的基本原理为检测电动机始末端的电流，比较始端电流和末端电流的相位和幅值的原理而构成的，正常情况下二者的差流为0，即流入电动机的电流等于流出电动机的电流。

当电动机内部发生短路故障时，二者之间产生差流，启动保护功能，出口跳电动机的断路器。

微机保护一般采用分相比差流方式。

图1 电动机差动保护单线原理接线图为了实现这种保护，在电动机中性点侧与靠近出口端断路器处装设同一型号和同一变化的两组电流互感器TA1和TA2。

两组电流互感器之间，即为纵差保护的保护区。

电流互感器二次侧按循环电流法接线。

设两端电流互感器一、二次侧按同极性相串的原则相连，即两个电流互感器的二次侧异极性相连，并在两连线之间并联接入电流继电器，在继电器线圈中流过的电流是两侧电流互感器二次电流I·12与I·22之差。

继电器是反应两侧电流互感器二次电流之差而动作的，故称为差动继电器。

图1所示为电动机纵差保护单线原理接线图。

在中性点不接地系统供电网络中，电动机的纵差保护一般采用两相式接线，用两个BCH-2型差动继电器或两个DL-11型电流继电器构成。

如果采用DL-11型继电器，为躲过电动机启动时暂态电流的影响，可利用出口中间继电器带0.1s的延时动作于跳闸。

如果是微机保护装置，则只需将CT二次分别接入保护装置即可，但要注意极性端。

电动机差动保护原理
电动机差动保护是一种保护电动机的措施，其原理是通过比较电动机的不同相电流，来检测是否存在故障。

差动保护通常包括两个主要部分：差动电流互感器和差动保护装置。

互感器位于电动机的供电线路中，用于检测电动机的相电流。

它通过感应电流的变化，将电流信号转化为电压信号。

互感器通常由多个线圈组成，其中一部分连接在供电线路的进线侧，另一部分连接在出线侧。

当电动机正常运行时，进线侧和出线侧的电流应该相等，因此互感器的输出电压应该接近零。

差动保护装置比较互感器的输出电压，如果发现有较大的差异，就会发出故障信号，并采取适当的措施来切断供电。

差异可能是由于电动机内部的故障或线路短路引起的。

差动保护装置通常包括了灵敏性调节装置，用于调整差动保护的动作灵敏度。

差动保护可靠性较高，可以有效地保护电动机不受损坏。

然而，差动保护也有一些限制。

例如，在启动电动机或者母线电压发生偏差时，差动保护可能会误动作。

因此，在设计和配置差动保护装置时，需要考虑这些因素，并进行相应的调整和保护配置。

总之，电动机差动保护通过比较电动机的不同相电流来检测故障，并采取措施来切断电源，以保护电动机的安全运行。

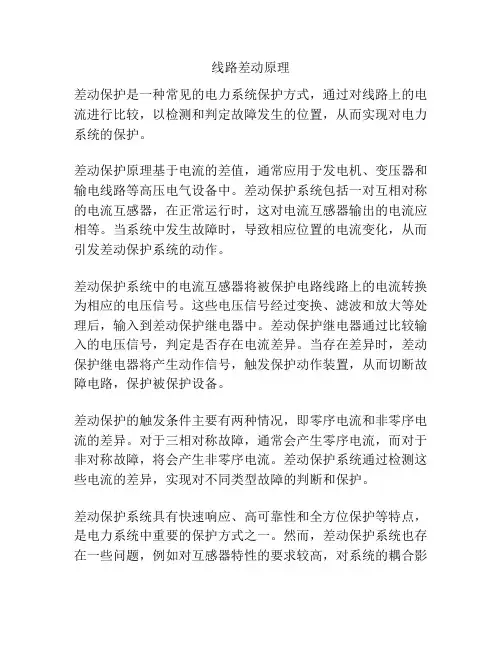

线路差动原理
差动保护是一种常见的电力系统保护方式，通过对线路上的电流进行比较，以检测和判定故障发生的位置，从而实现对电力系统的保护。

差动保护原理基于电流的差值，通常应用于发电机、变压器和输电线路等高压电气设备中。

差动保护系统包括一对互相对称的电流互感器，在正常运行时，这对电流互感器输出的电流应相等。

当系统中发生故障时，导致相应位置的电流变化，从而引发差动保护系统的动作。

差动保护系统中的电流互感器将被保护电路线路上的电流转换为相应的电压信号。

这些电压信号经过变换、滤波和放大等处理后，输入到差动保护继电器中。

差动保护继电器通过比较输入的电压信号，判定是否存在电流差异。

当存在差异时，差动保护继电器将产生动作信号，触发保护动作装置，从而切断故障电路，保护被保护设备。

差动保护的触发条件主要有两种情况，即零序电流和非零序电流的差异。

对于三相对称故障，通常会产生零序电流，而对于非对称故障，将会产生非零序电流。

差动保护系统通过检测这些电流的差异，实现对不同类型故障的判断和保护。

差动保护系统具有快速响应、高可靠性和全方位保护等特点，是电力系统中重要的保护方式之一。

然而，差动保护系统也存在一些问题，例如对互感器特性的要求较高，对系统的耦合影
响较大等。

因此，在实际应用中，需要综合考虑差动保护系统的特点和限制，确保其应用效果和可靠性。

线路差动保护原理
线路差动保护是电力系统中常用的一种保护方式，它主要用于对输电线路进行
保护，能够有效地检测和定位线路中的故障，保障电网的安全稳定运行。

下面将对线路差动保护的原理进行详细介绍。

首先，线路差动保护的原理是基于比较两端电流的差值来实现的。

在正常情况下，线路两端的电流是相等的，而一旦出现故障，导致线路某一段的电流发生变化，这种差异就会被差动保护系统所检测到。

差动保护系统会对两端电流进行比较，一旦发现差值超出设定的范围，就会判定为线路发生了故障，并进行相应的保护动作。

其次，线路差动保护系统通常由主保护和备用保护组成。

主保护是指在发生线
路故障时，首先进行动作的保护装置，它的动作速度较快，能够快速切除故障段，避免故障扩大。

备用保护则是作为主保护的补充，当主保护失效时，备用保护能够及时接替主保护的功能，保证线路的安全可靠运行。

另外，线路差动保护系统还具有灵敏度高、动作速度快、可靠性强等特点。

它
能够对线路的各种故障进行快速准确的判断，并采取相应的保护动作，有效地保护了电力系统的设备和人员的安全。

此外，线路差动保护系统还能够实现远程通信和智能化管理，提高了电力系统的运行效率和管理水平。

总的来说，线路差动保护是电力系统中一种重要的保护方式，它通过比较线路
两端的电流差值来实现对线路的保护，具有灵敏度高、动作速度快、可靠性强等特点，能够有效地保障电网的安全稳定运行。

随着电力系统的不断发展和完善，相信线路差动保护技术会更加成熟和先进，为电力系统的安全运行做出更大的贡献。

线路保护的配置和基本原理
线路保护是电力系统中的一项重要技术，其配置和基本原理包括以下几个方面：
1. 保护配置：
a. 选择保护器：根据线路的特点和要求选择合适的保护器，常见的有过流保护器、距离保护器、差动保护器等。

b. 选择保护区域：确定需要保护的线路区域范围，一般是线路的起点和终点之间的区域。

c. 设定保护参数：配置保护器的动作参数，如过流保护器的额定电流、距离保护器的整定值等。

2. 基本原理：
a. 过电流保护：通过检测电流的大小来判断线路是否存在过电流故障，当电流超过设定值时，保护器会发出动作信号，切断故障部分。

b. 距离保护：通过测量线路的电气距离来判断故障的位置，当故障发生时，保护器会根据故障距离和设定值的比较结果决定是否动作。

c. 差动保护：通过比较线路两端的电流差异来判断是否存在故障，当差流超过设定值时，保护器会动作切断故障。

线路保护的基本原理是通过检测和判断线路的电流、电压等参数的异常情况来实现保护动作，及时切断故障，保护电力系统的安全运行。

不同类型的线路保护器
适用于不同类型的线路故障，通过合理配置和设置保护参数，可以提高电力系统的可靠性和安全性。

线路保护原理和范围线路保护是指在电力系统中，通过采取一定的措施，保护电力系统各个线路的安全运行，防止线路故障对整个系统的影响扩大。

线路保护原理主要包括故障检测、故障判据和故障动作三个方面，其范围涵盖了各个电力系统中的线路。

一、线路保护原理1. 故障检测故障检测是线路保护的基础，通过检测电力系统中的故障信号，判断是否存在线路故障。

常用的故障检测方法有电流差动保护、电压差动保护和电流比率保护等。

电流差动保护是通过比较电流差值来判断线路故障的发生，电压差动保护则是通过比较电压差值来判断线路故障的发生。

而电流比率保护是通过比较电流的比值来判断线路故障的发生。

2. 故障判据故障判据是根据故障检测的结果，判断线路故障的类型和位置。

常用的故障判据方法有阻抗保护、相位保护和序分量保护等。

阻抗保护是通过测量故障点处的电流和电压来计算出故障阻抗，通过与设定值比较来判断故障类型和位置。

相位保护是通过测量故障点处的电压相位差来判断故障类型和位置。

序分量保护是通过测量故障点处的正序和负序电流来判断故障类型和位置。

3. 故障动作故障动作是在故障判据满足条件时，对故障线路进行保护动作，切断故障线路，保护电力系统的安全运行。

常用的故障动作方法有过电流保护、跳闸保护和接地保护等。

过电流保护是在电流超过设定值时，对故障线路进行保护动作。

跳闸保护是在电压超过设定值时，对故障线路进行保护动作。

接地保护是在电流超过设定值时，对故障线路进行保护动作。

二、线路保护范围线路保护的范围包括了电力系统中各个线路的保护。

电力系统中的线路主要包括输电线路、配电线路和馈线等。

输电线路是指将发电厂产生的电能输送到各个地方的电力线路，主要用于长距离的电能传输。

配电线路是指将输电线路输送过来的电能分配到各个用户的电力线路，主要用于短距离的电能传输。

馈线是指将变电站产生的电能输送到各个线路的电力线路，主要用于变电站与线路之间的连接。

针对不同的线路类型，线路保护的原理和范围也有所不同。

叙述发电机差动保护的原理发电机差动保护是为了避免发电机故障时对电网造成严重影响而采取的一种保护措施,其基本原理如下:1. 工作原理当发电机出现内部故障时,会产生电流差动,即发电机入口和出口之间的电流存在差异。

差动保护就是根据电流差动情况,判断发电机是否存在故障,并迅速将故障发电机与电网隔离。

2. 电流差动比较差动保护通过比较发电机两端的电流,如果电流值存在差异超过一定百分比,表示发电机内部存在故障,这时保护装置就会动作隔离故障发电机。

3. 设置差动保护值差动保护动作值的设置应大于发电机正常运行时可能产生的最大误差,同时应小于发电机最轻度内部故障情况下可能出现的最小差动电流,以达到灵敏和可靠的保护。

4. 电流变压器配置需要在发电机入口和出口配置具有充分精度的互感器或电流互感器,来检测电流差异。

还需选择合适变比,满足保护要求。

5. 差动保护装置包括电流互感器、电流回路、差动继电器、时间延迟电路、鳃式负荷开关等部分组成。

继电器检测电流差异,执行保护动作的切断。

6. 多速发电机的差动保护多速发电机在不同转速下,其内部回路参数有较大变化,因此差动保护装置要能够对应多种工况,设置灵活的保护值。

7. 整定保护值需要对差动保护进行整定,通过发电机运行测试确定最佳的保护定值,以确保在故障时迅速动作,并避免误动作。

8. 系统协调差动保护要与发电机的其他保护系统协调配合,优先发挥差动保护的作用,其他保护起备用作用,形成完善的保护系统。

9.定期测试要定期对差动保护进行模拟测试和整定,确保其性能的参数设置都符合要求,能够可靠地在故障时起到隔离保护作用。

10. 差动保护的应用范围差动保护不仅用于发电机保护,也广泛应用于变压器、电动机、电力传输线路等电力设备的保护。

综上所述,这些就是发电机差动保护的主要原理。

它对保证电网安全运行具有重要作用。

光纤差动保护原理
差动保护是一种常用的保护方式，常用于光纤通信系统中。

它通过监测光纤通道中的光信号的差异来实现对信号中断和故障的快速检测和报警。

差动保护的原理基于两个主要概念：发送端和接收端。

在发送端，光纤信号会通过分束器分为两个光路，分别进入两根并行的光纤。

在接收端，两根光纤再次汇合，并通过合束器发送到接收器。

这种并联布置的光路可以确保信号在两个光纤中以相同的速度传播。

当光信号正常传输时，两个光路上的光信号是基本相等的。

然而，如果其中一个光路发生故障或信号中断，其中一个光路上的光强度将会发生变化，导致光强度差异。

差异光信号将被差动保护系统检测到，并触发报警机制。

差动保护系统通常通过光电探测器来测量两个光路上的光强度差异。

光电探测器将光信号转换为电信号，并通过比较两个光信号的强度，检测差异。

如果差异超过设定的阈值，系统将发出报警信号。

报警信号可以触发故障指示灯、自动切换光纤通路或通知操作员。

差动保护的优势在于其快速响应和高灵敏度。

它可以在几毫秒内检测到光信号的中断或故障，保证系统的可靠性和稳定性。

同时，差动保护系统可以灵活配置，适应不同的光纤布线和通信需求。

总之，差动保护是一种有效的光纤保护方式，通过差异光信号的监测和比较，实现对信号中断和故障的快速检测和报警，确保光纤通信系统的正常运行。
