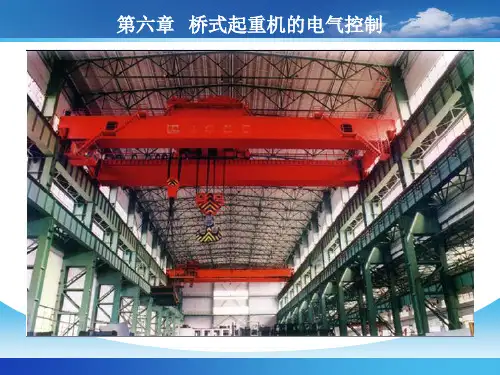

桥式起重机电气控制系统

1 引言(或绪论）1．1 课题简介本次毕业设计课题为“20/5t桥式起重机电气控制系统设计”。

其主要任务是将接触—继电器控制的传统桥式起重机利用PLC进行改造.用到的实验台是THJPES-2型机床PLC电气控制实训考核装置,所以本次任务的重点是完成模拟实验.本次设计的控制部分主要是西门子S7—200 PLC系统，并结合STEP7软件进行了简单的控制编程。

1．2桥式起重机在现代工业中的发展情况桥式起重机是现代工业生产和起重运输中实现生产过程机械化、自动化重要的工具和设备.所以桥式起重机在室内外工矿企业、钢铁化工、铁路交通、港口码头以及物流周转等部门和场所均得到广泛的运用。

经过多年的发展,我国桥式起重机的应用不断扩大，随着技术进步，针对实际中桥式起重机的恶劣工作坏境及长时间超负荷作业而导致的事故，为桥式起重机改造提出了新的要求，以便在实际操作更加安全、更加高效。

1．3PLC在工业自动控制中的应用可编程程序控制器简称PLC，是微机技术与继电器常规控制技术相结合的产物，是在顺序控制器和微机控制器的基础上发展起来的新型控制器,是一种以微机处理器为核心用作数字控制的专用计算机。

它不仅充分利用微处理器的优点来满足各种工业领域的实时控制要求，同时也照顾到现场电器操作维护人员的技能和习惯,摒弃了微机常用的计算机编程语言的表达形式，形成一套以继电器梯形图为基础的形象编程语言和模块化的软件结构，使用户程序的编制清晰直观、方便易学，调试和查错都很简单。

PLC现已成为现代工业控制三大支柱（PLC、CAD/CAM、ROBOT)之一，以其可靠性、逻辑功能强、体积小、可在线修改控制程序、具有远程通讯联网功能等优异性能,日益取代由大量中间继电器组成的传统继电—接触器控制系统在机械、化工、冶金等行业中的重要作用。

PLC的应用深度和广度已经成为一个国家工业先进水平的重要标志之一.微电子技术与计算机技术的结合,使PLC 的功能变得更加强大，通过可编程控制的实现，为PLC 增添了使用上的灵活性。

桥式起重机控制系统设计毕业论文目录1绪论 (1)1.1传统桥式起重机控制系统存在的问题 (1)1.2桥式起重机电气传动技术的国内外发展概况 (1)1.3本课题的研究意义及主要内容 (2)2矢量控制变频调速 (4)2.1变频调速的基本原理 (4)2.2变频器的基本结构 (6)2.3变频调速的控制方式—矢量控制方式 (6)3 变频调速桥式起重机系统总体方案设计和部件选型 (8)3.1桥式起重机系统 (8)3.1.1各机构组成和特点 (8)3.1.2传统桥式起重机机的电气控制系统 (8)3.2本系统总体方案设计 (9)3.3系统的部件设计 (10)3.3.1电机的选用 (10)3.3.2变频器的选用 (12)3.3.3常用辅件的选择 (16)4可编程序控制器在桥式起重机变频控制系统中的应用 (19)4.1 PLC的系统组成与各部分的作用 (19)4.2可编程序控制器 (19)4.3变频调速起重机控制系统设计 (20)4.3.1系统控制的要求 (20)4.3.2控制系统的I/O点及地址分配 (20)4.3.3 PLC配置 (22)4.3.4.电气控制系统原理图 (23)4.3.5各机构的安全保护及检测 (25)5桥式起重机变频调速系统软件设计 (27)5.1 S7一200PLC网络的通信协议及本系统采用的通信协议 (27)5.1.1 S7-200PLC网络的通信协议 (27)5.1.2本系统采用的通信协议 (27)5.1.3上位机和PLC之间的通信 (27)5.2 PLC程序设计 (29)5.2.1 PLC编程软件概述 (29)5.2.2 程序设计 (30)5.3系统抗干扰措施 (37)6全文总结及其展望 (38)6.1全文总结 (38)6.2研究展望 (39)参考文献 (40)致谢 (41)1绪论1.1传统桥式起重机控制系统存在的问题桥式起重机作为物料搬运机械在整个国民经济中有着十分重要的地位。

但在实际使用中，结构开裂仍时有发生。

桥式起重机电气控制线路运行介绍
1.主控制电路：
主控制电路是控制起重机主梁上电动机运行的关键电路。

它通常包括控制主电动机的起动、制动、正反转等功能。

起动电路通过起动接触器将电动机与电源连接，使电动机转动起来。

制动电路通过制动接触器将电动机与电源断开，使电动机停止转动。

正反转电路通过正反转接触器控制电动机正反转运动，实现起重机的前进和后退。

2.限位保护电路：
限位保护电路是用来保护起重机行走机构的电路。

它通常包括起重机左右行走限位、前后行走限位等功能。

当起重机的行走到达限位位置时，限位保护电路会自动切断电动机电源，停止起重机的行走，以保护机械结构的安全。

3.紧急停止电路：
紧急停止电路是在紧急情况下，迅速切断电动机电源，停止起重机运行的电路。

一般情况下，紧急停止按钮会放置在机械操作员容易触及到的位置，如操作台、控制箱等处。

当发生紧急情况时，操作员可以按下紧急停止按钮，即可使起重机立即停止运行，确保操作人员的安全。

4.着陆线控制电路：
着陆线控制电路是用来控制起重机的货物吊取和放下的电路。

它通常包括启动按钮、停止按钮、上升按钮、下降按钮等功能。

通过按下相应的按钮，操作员可以控制货物的运动，完成起重任务。

以上是桥式起重机电气控制线路运行的简要介绍。

桥式起重机的电气控制线路具有复杂性和安全性要求高的特点，要求电路设计合理、可靠，并符合相关的安全标准。

对于操作人员来说，熟悉电气控制线路的原理和工作方式，掌握正确的操作方法，能够保证起重机安全、高效地运行。

桥式起重机电路设计中PLC控制技术的应用电气控制系统、金属结构和传动机构是桥式起重机的三大组成部分。

其中传动结构主要是升降及大小车运行的机构,像卷筒、减速、钢丝绳等装置;电气控制则包括电器元件、供电系统和电控系统三部分。

一、起重机总体系统设计桥式起重机的PLC控制系统主要包括限位器、主令控制器、PLC、5台电动机(两台大车电动机)、4台变频器和保护输入等内容。

此系统有28个输出点, 25个输入点,I/O接口共53个。

控制核心选用西门子S7-224,通信接口为选用通信能力较强的RS-485接口。

连接外部数字量的扩展模块有7个,其输出方变压器为式为晶体管和继电器两种方式,控制能力较强。

其中晶体管输出更能适应频繁开合的运行节奏,使用寿命相对较长。

其系统具体设计如下:1.安全设计要求桥式起重机PLC信号输入方式是通过控制台或控制手柄来完成各种动作的信号输入。

如主副钩的起降、小车后退及前进、打车的左右行等,并且互锁同一动作的不同运动方向及执行装置的速度。

设置报警或电铃装置一旦出现故障可自动启动报警。

报警应在起重机启动之前,必须是电铃未响前起重机绝对不运行。

同时应设置各种限位开关、限制器和紧急断电开关,以满足各种情况下电源报警或自动切断的需要。

还应在通道口设置联锁保护电路,以控制门栏。

2.设计控制信号控制信号的设计应在桥式起重机的运行结构及情况和主电路分析的基础上进行。

控制信号主要包括:主副钩速度、升、降控制信号;大车及小车速度、前、后控制信号;运行的启、止及安全栏的开关;主副升限位、小车前进与后退限位、大车左右行限位等限位信号;超载限动、过流继电器和电铃信号等。

共有35个输入信号和反馈信号。

输出信号包括:主副钩降、升及其速度,小车高、低速、前、后和高速自保;大车速度、左、右和两个高速自保以及启动信号的输出,紧急停止和电铃输出等共计22个。

(其控制功能见下图1.)上述数据均是确定PLC的依据。

二、控制系统的设计与确定1.PLC设计确定PLC设计必须按照以下原则进行:符合控制分析系统要求,按照被控对象的情况来确定动作及其完成的顺序,并概括出顺序的功能;PLC类型的确定应适合工艺要求,确定I/O点类型及点数,估计其内存存量;而后选取相应硬件设计,了解所选PLC产品功能,并根据实际需要对其进行软件编程和设计外电路,绘制出控制系统接线原理图;按照控制系统要求把功能顺序图转为梯形图,并应用软元件列表将其程序用途详细标明,以供设计、维护、调试和检修使用;对PLC控制系统进行模拟调试和现场调试,检查各种外接信号源及控制信号的运行情况,并观察其输入、输出间的变化是否符合要求,并进行调整修改。

桥式抓斗起重机电气控制系统机（简称桥抓）把各种辅材抓到各自的小仓，桥抓中各电动机使用凸轮操作控制接触器及变阻器的方式，问题很多，大大影响了正常生产。

笔者根据变频器、PLC广泛使用所表现出的优良性能，并考察某厂小型桥式起重机改造的方法，对我公司5000t/d生产线生料调配站的16t大型桥式抓斗起重机电气控制系统进行了改造。

关键词：桥式；抓斗起重机；电气；控制系统1原控制方式存在的问题1.1桥抓的结构组成桥抓结构主要由4部分组成：大车及行走机构（15kW2）、小车及行走机构（7.5kW）、抓斗起升机构(90kW)及抓斗开合机构(90kW)。

其中，大车及小车机构属于平移机构，主要带动起升机构及物料进行平移行走，抓斗起升机构主要是拖动物料上下运动，而抓斗开合机构主要作用是抓取及释放物料。

1.2传统电力拖动系统的缺点该桥抓电气拖动系统采用绕线式异步电动机转子回路串接电阻调速方式，是起重机械中最常见的调速方法。

该方法在使用中存在以下问题：1）设备故障率高：因工作环境差，粉尘、腐蚀性气体极易对电动机滑环、碳刷及接触器等造成不良影响，加之电动机启动频繁，电流及机械冲击大，因此日平均故障率可高达数次。

2）控制线路复杂：电动机调速级数越多，需要接入的接触器与变阻器就越多，这使得控制线路十分庞大复杂，故障点多。

3）功率损耗大：转子回路串入电阻后，电动机转差变大，机械特性变软，以热能形式释放的电动机损耗功率增多。

4）机械方面：由于电动机启动频繁，电流及机械冲击大，造成桥抓钢丝绳经常断裂。

主梁及导轨振幅增大，设备人员极其不安全。

5）调速范围窄：由于调速范围小，从而造成速度稳定性差，无法长时间低速下放重物。

1.3实际生产中存在的问题生料调配站中的桥抓在运行过程中负载的变化十分复杂，在拖动过程中对转矩要求高，特别要求调速系统在低速包括零速时应能输出较大转矩（150%额定力矩），动态响应快，能承受四象限力矩的变化。

尤其是抓斗的卷扬和开闭电动机在使用过程中反复承受无数次的倒顺转操作，经常受强电流、大力矩冲击，对电动机和机械部件损伤较为严重，故障率高，严重影响生产。

起重机的电气控制系统 The manuscript was revised on the evening of 2021起重机的电气控制系统一、概述起重机钢结构负责载荷支承；起重机机构负责动作运转；起重机机构动作的起动、运转、换向和停止等均由电气或液压控制系统来完成，为了起重机运转动作能平稳、准确、安全可靠是离不开电气有效的传动、控制与保护。

二、起重机电气传动起重机对电气传动的要求有：调速、平稳或快速起制动、纠偏、同步保持、机构间的动作协调、吊重止摆等。

其中调速常作为重要要求。

一般起重机的调速性能是较差的，当需要准确停车时，司机只能采取“点车”的操纵方法，如果“点车”次数很多，不但增加了司机的劳动强度，而且由于电器接电次数和电动机起动次数增加，而使电器、电动机工作年限大为缩短，事故增多，维修量增大。

有的起重机对准确停车要求较高，必须实行调速才能满足停准要求。

有的起重机要采用程序控制、数控、遥控等，这些技术的应用，往往必须在实现了调速要求后，才有可能。

由于起重机调速绝大多数需在运行过程中进行，而且变化次数较多，故机械变速一般不太合适，大多数需采用电气调速。

电气调速分为两大类：直流调速和交流调速。

直流调速有以下三种方案：✧固定电压供电的直流串激电动机，改变外串电阻和接法的直流调速；✧可控电压供电的直流发电机——电动机的直流调速；✧可控电压供电的晶闸管供电——直流电动机系统的直流调速。

直流调速具有过载能力大、调速比大、起制动性能好、适合频繁的起制动、事故率低等优点。

缺点是系统结构复杂、价格昂贵、需要直流电源等。

交流调速分为三大类：变频、变极、变转差率。

✧变频调速技术目前已大量地应用到起重机的无级调速作业当中，电子变压变频调速系统的主体——变频器已有系列产品供货。

✧变极调速目前主要应用在葫芦式起重机的鼠笼型双绕组变极电动机上，采用改变电机极对数来实现调速。

✧变转差率调速方式较多，如改变绕线异步电动机外串电阻法、转子晶闸管脉冲调速法等。
