红外传感器工作原理、种类、特点以及应用详解先看一条两年前的资讯：“据悉，今年秋天，罹患渐冻症逾半个世纪的著名物理学家史蒂芬-霍金将出版一部回忆录，坦诚地透露71年来的生活细节。
据称，这是第一部霍金未借助他人帮助、完全依靠自己写成的书籍。
那么，一直以来，霍金是如何与他人进行交谈和发表演讲的呢？原来，霍金轮椅下方和后方安装的电脑包含一个音频放大器和声音合成器，它们受到霍金眼镜上的红外传感器控制，能够对因面部运动而产生的光线变化作出反应……”从上面我们可以看出，现如今，红外传感器技术已经非常成熟，已经融入到人们的日常生活，并且发挥着巨大的作用。
在了解红外传感器之前，首先，我们应该了解一下，什么是红外线，或者叫红外光。
我们知道，光线也是一种辐射电磁波，以人类的经验而言，通常指的是肉眼可见的光波域是从400nm（紫光）到700nm（红光）可以被人类眼睛感觉得到的范围。
如图所示我们把红光之外、波长760nm到1mm之间辐射叫做红外光，红外光是肉眼看不到的，但通过一些特殊光学设备，我们依然可以感受到。
红外线是一种人类肉眼看不见的光，所以，它具有光的一切光线的所有特性。
但同时，红外线还有一种还具有非常显著的热效应。
所有高于绝对零度即－273℃的物质都可以产生红外线。
因此，简单地说，红外线传感器是利用红外线为介质来进行数据处理的一种传感器。
红外传感器的种类红外线是一种人类肉眼看不见的光，所以，它具有光的一切光线的所有特性。
但同时，红外线还有一种还具有非常显著的热效应。
所有高于绝对零度即－273℃的物质都可以产生红外线。
根据发出方式不同，红外传感器可分为主动式和被动式两种。
主动红外传感器的工作原理及特性主动红外传感器的发射机发出一束经调制的红外光束，被红外接收机接收，从而形成一条红外光束组成的警戒线。
当遇到树叶、雨、小动物、雪、沙尘、雾遮挡则不应报警，人或相当体积的物品遮挡将发生报警。
主动红外探测器技术主要采用一发一收，属于线形防范，现在已经从最初的但光束发展到多光束，而且还可以双发双受，最大限度的降低误报率，从而增强该产品的稳定性，可靠性。

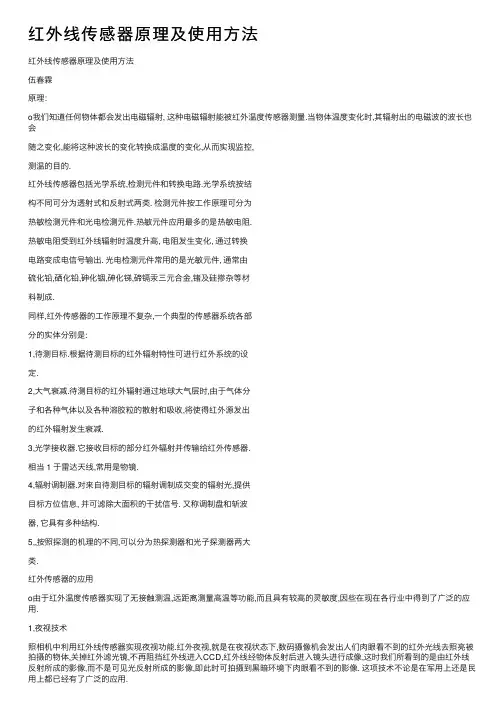

红外线传感器原理及使⽤⽅法红外线传感器原理及使⽤⽅法伍春霖原理：o我们知道任何物体都会发出电磁辐射, 这种电磁辐射能被红外温度传感器测量.当物体温度变化时,其辐射出的电磁波的波长也会随之变化,能将这种波长的变化转换成温度的变化,从⽽实现监控,测温的⽬的.红外线传感器包括光学系统,检测元件和转换电路.光学系统按结构不同可分为透射式和反射式两类. 检测元件按⼯作原理可分为热敏检测元件和光电检测元件.热敏元件应⽤最多的是热敏电阻.热敏电阻受到红外线辐射时温度升⾼, 电阻发⽣变化, 通过转换电路变成电信号输出. 光电检测元件常⽤的是光敏元件, 通常由硫化铅,硒化铅,砷化铟,砷化锑,碲镉汞三元合⾦,锗及硅掺杂等材料制成.同样,红外传感器的⼯作原理不复杂,⼀个典型的传感器系统各部分的实体分别是:1,待测⽬标.根据待测⽬标的红外辐射特性可进⾏红外系统的设定.2,⼤⽓衰减.待测⽬标的红外辐射通过地球⼤⽓层时,由于⽓体分⼦和各种⽓体以及各种溶胶粒的散射和吸收,将使得红外源发出的红外辐射发⽣衰减.3,光学接收器.它接收⽬标的部分红外辐射并传输给红外传感器.相当 1 于雷达天线,常⽤是物镜.4,辐射调制器.对来⾃待测⽬标的辐射调制成交变的辐射光,提供⽬标⽅位信息, 并可滤除⼤⾯积的⼲扰信号. ⼜称调制盘和斩波器, 它具有多种结构.5,,按照探测的机理的不同,可以分为热探测器和光⼦探测器两⼤类.红外传感器的应⽤o由于红外温度传感器实现了⽆接触测温,远距离测量⾼温等功能,⽽且具有较⾼的灵敏度,因些在现在各⾏业中得到了⼴泛的应⽤.1,夜视技术照相机中利⽤红外线传感器实现夜视功能.红外夜视,就是在夜视状态下,数码摄像机会发出⼈们⾁眼看不到的红外光线去照亮被拍摄的物体,关掉红外滤光镜,不再阻挡红外线进⼊CCD,红外线经物体反射后进⼊镜头进⾏成像,这时我们所看到的是由红外线反射所成的影像,⽽不是可见光反射所成的影像,即此时可拍摄到⿊暗环境下⾁眼看不到的影像. 这项技术不论是在军⽤上还是民⽤上都已经有了⼴泛的应⽤.2,红外探测器红外系统的核⼼是红外探测器,按照探测的机理的不同,可以分为热探测器和光⼦探测器两⼤类.下⾯以热探测器为例⼦来分析探测器的原理. 热探测器是利⽤辐射热效应,使探测元件接收到辐射能后引起温度升⾼,进⽽使探测器中依赖于温度的性能发⽣变化.检测其中某⼀性能的变化,便可探测出辐射.多数情况下是通过热电变化来探测辐射的.当元件接收辐射,引起⾮电量的物理变化时,可以通过适当的变换后测量相应的电量变化.3,红外⽆损探伤红外⽆损探伤仪可以⽤来检查部件内部缺陷, 对部件结构⽆任何损伤. 例如, 检查两块⾦属板的焊接质量,利⽤红外辐射探伤仪能⼗分⽅便地检查漏焊或缺焊;为了检测⾦属材料的内部裂缝,也可利⽤红外探伤仪.将红外辐射对⾦属板进⾏均匀照射,利⽤⾦属对红外辐射的吸收与缝隙(含有某种⽓体或真空) 对红外辐射的吸收所存在的差异,可以探测出⾦属断裂空隙.当红外辐射扫描器连续发射⼀定波长的红外光通过⾦属板时,在⾦属板另⼀侧的红外接收器也同时连续接收到经过⾦属板衰减的红外光; 如果⾦属板内部⽆断裂,辐射扫描器在扫描过程中,红外接收器收到的是等量的红外辐射;如果⾦属板内部存在断裂, 红外接收器在辐射扫描器在扫描到断裂处时所接收到的红外辐射值与其他地⽅不⼀致,利⽤图像处形技术,就可以显⽰出⾦属板内部缺陷的形状.4,红外⽓体分析仪红外线⽓体分析仪,是利⽤红外线进⾏⽓体分析"它基于待分析组分的浓度不同,吸收的辐射能不同, 剩下的辐射能使得检测器⾥的温度升⾼不同,动⽚薄膜两边所受的压⼒不同,从⽽产⽣⼀个电容检测器的电信号"这样,就可间接测量出待分析组分的浓度" 根据红外辐射在⽓体中的吸收带的不同,可以对⽓体成分进⾏分析.例如,⼆氧化碳对于波长为2.7µm,4.33µm 和14.5µm 红外光吸收相当强烈,并且吸收谱相当的宽,即存在吸收带.根据实验分析,只有 4.33 µm 吸收带不受⼤⽓中其他成分影响,因此可以利⽤这个吸收带来判别⼤⽓中CO2 的含量.⼆氧化碳红外⽓体分析仪由⽓体(含CO2 )的样品室,参⽐室(⽆CO2 ),斩光调制器,反射镜系统,滤光⽚,红外检测器和选频放⼤器等组成. 测量时, 使待测⽓体连续流过样品室,参⽐室⾥充满不含CO2 的⽓体(或CO2 含量已知的⽓体) .红外光源发射的红外光分成两束光经反射镜反射到样品室和参⽐室, 经反射镜系统,这两束光可以通过中⼼波长为4.33µm 的红外光滤⾊⽚投射到红外敏感元件上.由于斩光调制器的作⽤,敏感元件交替地接收通过样品室和参⽐室的辐射. 若样品室和参⽐室均⽆CO2 ⽓体,只要两束辐射完全相等,那么敏感元件所接收到的是⼀个通量恒定不变的辐射, 因此, 敏感元件只有直流响应, 交流选频放⼤器输出为零.若进⼊样品室的⽓体中含有CO2 ⽓体,对 4.33µm 的辐射就有吸收,那么两束辐射的通量不等,则敏感元件所接收到的就是交变辐射,这时选频放⼤器输出不为零.经过标定后,就可以从输出信号的⼤⼩来推测CO2 的含量红外线传感器的使⽤⽅法:RX ————开关量输出端⼝GND————电源地（负极）+5V ————电源正5 伏TX ————红外线发射使能端，该端⼝必须输⼊脉冲（50~ 200 HZ）信号蓝⾊微调电位器——红外线发射强弱调整LED ————信号检测指⽰灯，当前⾯有阻挡时点亮红红⾊ 3 位打码开关——接收灵敏度调整，ON=1、OFF=0，通过⼿动设定接收放⼤器的放⼤倍数（3 位共9 个组合），通常1=ON，2=OFF，3=OFF。
红外传感技术指标-概述说明以及解释1.引言1.1 概述红外传感技术是一种利用物体自身发出或反射的红外辐射来实现目标检测与跟踪的技术。
它利用红外光的特性，能够穿透烟雾、雾气等环境干扰，从而在低可见度的情况下进行准确的探测和识别。
红外传感技术的应用领域广泛，如军事侦察、火力控制、导航与制导以及安防监控等。
其在军事领域的应用可实现远程目标侦察与跟踪，提供强大的战术支持；而在民用领域，红外传感技术能够实现防盗报警、人脸识别、无人机导航等功能，为社会带来了许多便利与安全。
然而，在红外传感技术中，存在许多重要指标需要考虑。
比如，探测距离是指红外传感器能够探测到目标的最大距离；探测角度是指红外传感器能够覆盖到的水平和垂直角度范围；分辨率是指传感器能够分辨出目标细节的能力；灵敏度是指传感器能够探测到的最小红外辐射强度等。
这些指标的好坏将直接关系到红外传感技术的性能和应用效果。
本文将重点介绍红外传感技术的应用领域和关键指标，以期能够帮助读者更好地了解和应用红外传感技术。
同时，还将展望红外传感技术的未来发展趋势，以期为科学研究和工程应用提供参考和启示。
通过对红外传感技术的深入研究和了解，相信它将在更多领域展现出巨大的潜力和应用前景。
1.2 文章结构:本文主要介绍了红外传感技术的重要指标。
文章分为以下几个部分：1. 引言：概述了本文的主题和目的。
介绍了红外传感技术的概念和应用范围，并说明了为什么红外传感技术的重要指标值得研究和关注。
2. 正文：2.1 红外传感技术介绍：详细介绍了红外传感技术的原理、工作方式以及相关的设备和设施。
包括红外辐射的特点、红外探测器的种类以及红外传感器的应用场景等。
2.2 红外传感技术的应用领域：列举了红外传感技术在不同领域的应用案例，如军事、安防、医疗、环境监测等。
重点阐述了红外传感技术在各个领域中的作用和意义。
2.3 红外传感技术的重要指标：详细介绍了红外传感技术中的重要指标，包括灵敏度、分辨率、响应时间、视场角和工作波长等。
简述红外视觉传感器的工作原理及特点(一)红外视觉传感器的工作原理及特点工作原理•红外视觉传感器利用红外光的特性来捕捉和感知目标物体的热能发射。
•它通过检测红外光的强度和频率变化来获取目标物体的温度和位置信息。
特点1.非接触式检测：红外视觉传感器能够从远距离感知目标物体，无需直接接触。
2.高灵敏度：传感器对微小的红外辐射变化非常敏感，能够快速准确地捕捉目标物体的热能发射。
3.高精度：红外视觉传感器能够提供精确的温度和位置信息，可用于精密测量和定位应用。
4.宽波长范围：传感器可感知不同波长的红外光，适用于多种不同的应用场景。
5.实时性强：红外视觉传感器可以实时获取并处理红外信号，响应速度快。
6.耐高温环境：红外传感器通常能够在高温环境下正常工作，适用于一些特殊应用领域。
总结红外视觉传感器通过检测红外光的强度和频率变化，实现了对目标物体的非接触式检测。
它具有高灵敏度、高精度、宽波长范围、实时性强和耐高温环境等特点，适用于各种不同的应用领域。
进一步说说红外视觉传感器的特点：7.多功能性：红外视觉传感器能够检测目标物体的温度，并通过不同的算法分析红外光的图像，实现目标检测、测距和识别等多种功能。
8.节能环保：红外视觉传感器无需额外的光源，只需利用目标物体自身的热能发射，减少了能源消耗。
9.可靠稳定：红外视觉传感器采用可靠的红外光检测技术，具有较高的信号稳定性和抗干扰性。
10.应用广泛：红外视觉传感器广泛应用于安防监控、智能家居、自动化生产、无人机、机器人等领域。
写在最后红外视觉传感器的工作原理和特点使其在各个领域都能发挥重要作用。
随着技术的不断发展，红外视觉传感器的性能将会进一步提升，为我们的生活和工作带来更多便利和安全。
