变频器原理及应用模拟试卷1答案(供参考)

变频器原理及应用试卷一.选择题1．下列选项中，按控制方式分类不属于变频器的是( D ).A．U/f B．SF C．VC D．通用变频器2．下列选项中,不属于按用途分类的是（ C ）。

A．通用变频器 B．专用变频器 C．VC3．IPM是指（ B ）.A．晶闸管 B．智能功率模块 C．双极型晶体管 D．门极关断晶闸管4．下列选项中,不是晶闸管过电压产生的主要原因的是（ A ）。

A．电网电压波动太大 B．关断过电压C．操作过电压 D．浪涌电压5．下列选项中不是常用的电力晶体管的是（ D )。

A．单管 B．达林顿管 C．GRT模块 D．IPM6．下列选项中,不是P—MOSFET的一般特性的是（ D ）。

A．转移特性 B．输出特性 C．开关特性 D．欧姆定律7．集成门极换流晶闸管的英文缩写是（B）。

A．IGBT B．IGCT C．GTR D．GTO8．电阻性负载的三相桥式整流电路负载电阻上的平均电压为（ A ）.A．2。

34 B． C．2。

34 D．9．三相桥式可控整流电路所带负载为电感性时，输出电压平均值为为( A ） A．2。

34 B． C．2。

34 D．10．逆变电路中续流二极管VD的作用是( A )。

A．续流 B．逆变 C．整流 D．以上都不是11．逆变电路的种类有电压型和（ A ）。

A．电流型 B．电阻型 C．电抗型 D．以上都不是12．异步电动机按转子的结构不同分为笼型和( A )。

A．绕线转子型 B．单相 C．三相 D．以上都不是13．异步电动机按使用的电源相数不同分为单相、两相和（ C ）。

A．绕线转子型 B．单相 C．三相 D．以上都不是14．三相异步电动机的转速为（ B ）。

A． B． C． D．以上都不是15．带式输送机负载转矩属于（ A ）。

A．恒转矩负载 B．恒功率负载C．二次方律负载 D．以上都不是16．卷扬机负载转矩属于（ B ）。

A．恒转矩负载 B．恒功率负载C．二次方律负载 D．以上都不是17．风机、泵类负载转矩属于( C ）。

变频器原理及应用试卷一.选择题1．下列选项中，按控制方式分类不属于变频器的是（D ）。

A．U/f B．SF C．VC D．通用变频器2．下列选项中，不属于按用途分类的是（C ）。

A．通用变频器B．专用变频器C．VC 3．IPM是指( B )。

A．晶闸管B．智能功率模块C．双极型晶体管D．门极关断晶闸管4．下列选项中，不是晶闸管过电压产生的主要原因的是（A ）。

A．电网电压波动太大B．关断过电压C．操作过电压D．浪涌电压5．下列选项中不是常用的电力晶体管的是（D ）。

A．单管B．达林顿管C．GRT模块D．IPM 6．下列选项中，不是P-MOSFET的一般特性的是（D ）。

A．转移特性B．输出特性C．开关特性D．欧姆定律7．集成门极换流晶闸管的英文缩写是（B ）。

A．IGBT B．IGCT C．GTR D．GTO 8．电阻性负载的三相桥式整流电路负载电阻LR上的平均电压OU为（A ）。

A．2.342U B．2U C．2.341U D．1U9．三相桥式可控整流电路所带负载为电感性时，输出电压平均值dU为为（A ）A．2.342cosU B．2U C．2.341U D．1U 10．逆变电路中续流二极管VD的作用是（A ）。

A．续流B．逆变C．整流D．以上都不是11．逆变电路的种类有电压型和（A ）。

A．电流型B．电阻型C．电抗型D．以上都不是12．异步电动机按转子的结构不同分为笼型和（A ）。

A．绕线转子型B．单相C．三相D．以上都不是13．异步电动机按使用的电源相数不同分为单相、两相和（C ）。

A．绕线转子型B．单相C．三相D．以上都不是14．三相异步电动机的转速n 为（ B ）。

A ．160f pB ．160p (1)f SC ．1f 60pD ．以上都不是 15．带式输送机负载转矩属于（ A ）。

A ．恒转矩负载B ．恒功率负载C ．二次方律负载D ．以上都不是16．卷扬机负载转矩属于（ B ）。

变频器原理及应用试卷一.选择题1．下列选项中，按控制方式分类不属于变频器的是（ D ）。

A ．U/fB ．SFC ．VCD ．通用变频器2．下列选项中，不属于按用途分类的是（ C ）。

A ．通用变频器B ．专用变频器C ．VC3．IPM 是指( B )。

A ．晶闸管B ．智能功率模块C ．双极型晶体管D ．门极关断晶闸管4．下列选项中，不是晶闸管过电压产生的主要原因的是（ A ）。

A ．电网电压波动太大B ．关断过电压C ．操作过电压D ．浪涌电压5．下列选项中不是常用的电力晶体管的是（ D ）。

A ．单管B ．达林顿管C ．GRT 模块D ．IPM6．下列选项中，不是P-MOSFET 的一般特性的是（ D ）。

A ．转移特性B ．输出特性C ．开关特性D ．欧姆定律7．集成门极换流晶闸管的英文缩写是（ B ）。

A ．IGBTB ．IGCTC ．GTRD ．GTO8．电阻性负载的三相桥式整流电路负载电阻L R 上的平均电压O U 为（ A ）。

A ．2.342UB ．2UC ．2.341UD ．1U9．三相桥式可控整流电路所带负载为电感性时，输出电压平均值d U 为为（ A ）A ．2.342cos UB ．2UC ．2.341UD ．1U10．逆变电路中续流二极管VD 的作用是（ A ）。

A ．续流B ．逆变C ．整流D ．以上都不是11．逆变电路的种类有电压型和（ A ）。

A ．电流型B ．电阻型C ．电抗型D ．以上都不是12．异步电动机按转子的结构不同分为笼型和（ A ）。

A ．绕线转子型B ．单相C ．三相D ．以上都不是13．异步电动机按使用的电源相数不同分为单相、两相和（ C ）。

A ．绕线转子型B ．单相C ．三相D ．以上都不是14．三相异步电动机的转速n 为（ B ）。

A ．160f pB ．160p (1)f SC ．1f 60pD ．以上都不是 15．带式输送机负载转矩属于（ A ）。

变频器原理及应用试卷一. 选择题1．以下选项中，按控制方式分类不属于变频器的是（ D ）。

A． U/f B．SF C． VC D．通用变频器2．以下选项中，不属于按用途分类的是（ C ）。

A．通用变频器B．专用变频器C． VC3．IPM 是指 ( B )。

A．晶闸管B．智能功率模块C．双极型晶体管D．门极关断晶闸管4．以下选项中，不是晶闸管过电压产生的主要原由的是（ A ）。

A．电网电压颠簸太大B．关断过电压C．操作过电压D．浪涌电压5．以下选项中不是常用的电力晶体管的是（D）。

A．单管B．达林顿管C．GRT模块D．IPM6．以下选项中，不是P-MOSFET的一般特征的是（ D ）。

A．转移特征B．输出特征C．开关特征D．欧姆定律7．集成门极换流晶闸管的英文缩写是（ B ）。

A． IGBT B ． IGCT C ．GTR D． GTO8．电阻性负载的三相桥式整流电路负载电阻R L上的均匀电压 U O为（A）。

A． 2.34 U2B．U2C．U 1D． U 19．三相桥式可控整流电路所带负载为电感性时，输出电压均匀值U d为为（A）A ． 2.34 U2cos B．U2C．2.34 U1 D ．U110．逆变电路中续流二极管VD的作用是（ A ）。

A．续流B．逆变C．整流D．以上都不是11．逆变电路的种类有电压型和（ A ）。

A ．电流型B．电阻型C．电抗型D．以上都不是12．异步电动机按转子的构造不一样分为笼型和（ A ）。

A．绕线转子型B．单相C．三相D．以上都不是13．异步电动机按使用的电源相数不一样分为单相、两相和（ C ）。

A．绕线转子型B．单相C．三相D．以上都不是14．三相异步电动机的转速n 为（B）。

A．60f1 B ．60p(1 S)C．f1D ．以上都不是p f160p15．带式输送机负载转矩属于（A）。

A．恒转矩负载B．恒功率负载C．二次方律负载D．以上都不是16．卷扬机负载转矩属于（B）。

-------------------------------------装-----------------------------------订-----------------------------------------线------------------------------------- 山东工业职业学院学历继续教育《变频器原理与应用》试题（标准答案）班级姓名学号座号（重要提示：请用正楷字认真书写班级、姓名、学号等重要信息，切忌个性化签名）---------------------------------------密-----------------------------------封-------------------------------------线---------------------------------------专业电气自动化技术专业考核方式考试□√考查□闭卷□√开卷□命题教师刘娜考试时间100分钟题号一（20分）二（30分）三（20分）四（30分）总分（100分）得分阅卷人复核人一．填空题（每空1分，共20分）1、变频器是应用变频技术与微电子技术，通过改变电机（工作电源）的频率和幅度的方式来实现对交流电动机的（调速）控制。

2、变频器按滤波方式可分为（电压型）和（电流型）两种。

其中（电压型）变频器整流后靠电容来滤波；（电流型）变频器整流后靠电感来滤波。

3、变频器接线端子中，（主电路接线）端子是变频器与电源及电动机连接的接线端子；（控制电路）端子包括输入信号端子、输出信号端子、模拟信号设定端子。

4、输入电源必须接到变频器输入端子（L1、L2、L3）上，电动机必须接到变频器输出端子（U、V、W）上。

5、变频调速系统中禁止使用（反接）制动。

6、变频器运行控制端子中，FWD代表（正转），REV代表（反转），JOG代表（点动），STOP代表（停止）。

7、电动机在不同的转速下、不同的工作场合需要的转矩不同，为了适应这个控制要求，变频器具有（转矩补偿）功能。

变频器原理及应用试卷一.选择题1．下列选项中，按控制方式分类不属于变频器的是（ D ）。

A ．U/fB ．SFC ．VCD ．通用变频器2．下列选项中，不属于按用途分类的是（ C ）。

A ．通用变频器B ．专用变频器C ．VC3．IPM 是指( B )。

A ．晶闸管B ．智能功率模块C ．双极型晶体管D ．门极关断晶闸管4．下列选项中，不是晶闸管过电压产生的主要原因的是（ A ）。

A ．电网电压波动太大B ．关断过电压C ．操作过电压D ．浪涌电压5．下列选项中不是常用的电力晶体管的是（ D ）。

A ．单管B ．达林顿管C ．GRT 模块D ．IPM6．下列选项中，不是P-MOSFET 的一般特性的是（ D ）。

A ．转移特性B ．输出特性C ．开关特性D ．欧姆定律7．集成门极换流晶闸管的英文缩写是（ B ）。

A ．IGBTB ．IGCTC ．GTRD ．GTO8．电阻性负载的三相桥式整流电路负载电阻L R 上的平均电压O U 为（ A ）。

A ．2.342UB ．2UC ．2.341UD ．1U9．三相桥式可控整流电路所带负载为电感性时，输出电压平均值d U 为为（ A ）A ．2.342cos UB ．2UC ．2.341UD ．1U10．逆变电路中续流二极管VD 的作用是（ A ）。

A ．续流B ．逆变C ．整流D ．以上都不是11．逆变电路的种类有电压型和（ A ）。

A ．电流型B ．电阻型C ．电抗型D ．以上都不是12．异步电动机按转子的结构不同分为笼型和（ A ）。

A ．绕线转子型B ．单相C ．三相D ．以上都不是13．异步电动机按使用的电源相数不同分为单相、两相和（ C ）。

A ．绕线转子型B ．单相C ．三相D ．以上都不是14．三相异步电动机的转速n 为（ B ）。

A ．160f pB ．160p (1)f S C ．1f 60p D ．以上都不是 15．带式输送机负载转矩属于（ A ）。

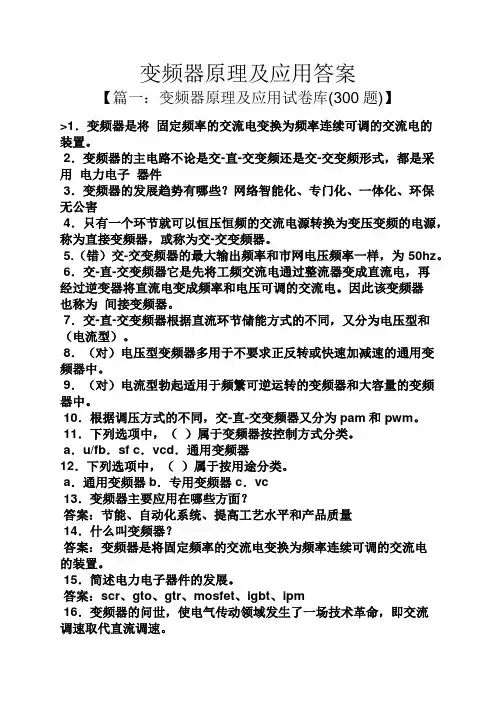

变频器原理及应用答案【篇一：变频器原理及应用试卷库(300题)】>1．变频器是将固定频率的交流电变换为频率连续可调的交流电的装置。

2．变频器的主电路不论是交-直-交变频还是交-交变频形式，都是采用电力电子器件3．变频器的发展趋势有哪些？网络智能化、专门化、一体化、环保无公害4．只有一个环节就可以恒压恒频的交流电源转换为变压变频的电源，称为直接变频器，或称为交-交变频器。

5.（错）交-交变频器的最大输出频率和市网电压频率一样，为50hz。

6．交-直-交变频器它是先将工频交流电通过整流器变成直流电，再经过逆变器将直流电变成频率和电压可调的交流电。

因此该变频器也称为间接变频器。

7．交-直-交变频器根据直流环节储能方式的不同，又分为电压型和（电流型）。

8．（对）电压型变频器多用于不要求正反转或快速加减速的通用变频器中。

9．（对）电流型勃起适用于频繁可逆运转的变频器和大容量的变频器中。

10．根据调压方式的不同，交-直-交变频器又分为pam和 pwm。

11．下列选项中，（）属于变频器按控制方式分类。

a．u/fb．sf c．vcd．通用变频器12．下列选项中，（）属于按用途分类。

a．通用变频器b．专用变频器 c．vc13．变频器主要应用在哪些方面？答案：节能、自动化系统、提高工艺水平和产品质量14．什么叫变频器？答案：变频器是将固定频率的交流电变换为频率连续可调的交流电的装置。

15．简述电力电子器件的发展。

答案：scr、gto、gtr、mosfet、igbt、ipm16．变频器的问世，使电气传动领域发生了一场技术革命，即交流调速取代直流调速。

17．通用变频器的发展方向是什么？答案：低成本的简易型通用变频器；高性能的多功能通用变频器18．pd是指(电力二极管 )。

19．scr是指(可控硅)。

20．gto是指(门极关断晶闸管)。

21．igbt是指(绝缘栅双极型晶体管 )。

22．ipm是指(智能功率模块)。

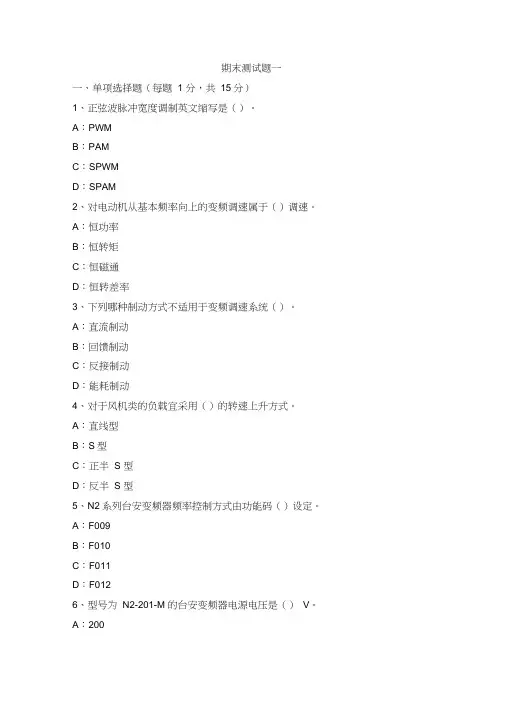

期末测试题一一、单项选择题（每题 1 分，共15分）1、正弦波脉冲宽度调制英文缩写是（）。

A：PWMB：PAMC：SPWMD：SPAM2、对电动机从基本频率向上的变频调速属于（）调速。

A：恒功率B：恒转矩C：恒磁通D：恒转差率3、下列哪种制动方式不适用于变频调速系统（）。

A：直流制动B：回馈制动C：反接制动D：能耗制动4、对于风机类的负载宜采用（）的转速上升方式。

A：直线型B：S型C：正半S 型D：反半S 型5、N2系列台安变频器频率控制方式由功能码（）设定。

A：F009B：F010C：F011D：F0126、型号为N2-201-M 的台安变频器电源电压是（）V。

A：200B：220C：400D：4407、三相异步电动机的转速除了与电源频率、转差率有关，还与（）有关系A：磁极数B：磁极对数C：磁感应强度D：磁场强度8、目前，在中小型变频器中普遍采用的电力电子器件是（）。

A：SCRB：GTOC：MOSFETD：IGBT9、IGBT属于（B）控制型元件。

A：电流B：电压C：电阻D：频率10、变频器的调压调频过程是通过控制（）进行的。

A：载波B：调制波C：输入电压D：输入电流11、为了适应多台电动机的比例运行控制要求，变频器设置了（）功能。

A：频率增益B：转矩补偿C：矢量控制D：回避频率12、为了提高电动机的转速控制精度，变频器具有（）功能A：转矩补偿B：转差补偿C：频率增益D：段速控制13、变频器安装场所周围振动加速度应小于（）g。

A：1B：0.5C：0.6D：0.814、变频器种类很多，其中按滤波方式可分为电压型和（）型。

A：电流B：电阻C：电感D：电容15、N2系列台安变频器操作面板上的SEQ指示灯在（）发光A：F10=0B：F10=1C：F11=0D：F11=1二、不定项选择题（每题 2 分，共10分）1、N2系列台安变频器操作面板上的显示屏幕不能显示（）位数字或字母。

A：2B：3C：4D：52、在U/f 控制方式下，当输出频率比较低时，会出现输出转矩不足的情况，不要求变频器具有（）功能。

变频器原理及应用试卷一.选择题1.下列选项中，按控制方式分类不属于变频器的是（D）oA. U/f B . SF C .VC D .通用变频器2 .下列选项中，不属于按用途分类的是（ C ）oA .通用变频器B .专用变频器C . VC3 . IPM 是指（B ）oA .晶闸管B .智能功率模块C .双极型晶体管D .门极关断晶闸管4 .下列选项中，不是晶闸管过电压产生的主要原因的是（A ）。

A .电网电压波动太大B .关断过电压C .操作过电压D .浪涌电压5 .下列选项中不是常用的电力晶体管的是（ D ）oA .单管B .达林顿管C . GRT模块D . IPM6 .下列选项中，不是P-MOSFET 的一般特性的是（D ）。

A.转移特性B .输出特性C .开关特性D .欧姆定律7 .集成门极换流晶闸管的英文缩写是（ B ）。

A . IGBTB . IGCTC . GTRD . GTO 8 .电阻性负载的三相桥式整流电路负载电阻R L 上的平均电压U O 为（A ）。

A . 2.34 U 2B . U 2C . 2.34 U 1D . U 19.三相桥式可控整流电路所带负载为电感性时，输出电压平均值U d 为为（A ）A . 2.34 U 2C0SB . U 2C . 2.34 U iD . U 110 .逆变电路中续流二极管 VD 的作用是（ A ）。

A .续流B .逆变C .整流D .以上都不是11 .逆变电路的种类有电压型和（ A ）。

A .电流型B .电阻型C .电抗型D .以上都不是12 .异步电动机按转子的结构不冋分为笼型和（ A ）。

A .绕线转子型B .单相C .三相D .以上者E不是13 .异步电动机按使用的电源相数不同分为单相、两相和A .绕线转子型B .单相C .三相D .以上都不是A.空B . 60p（i S）C .上D .以上都不是p f160p15 .带式输送机负载转矩属于（A ）oA .恒转矩负载B .恒功率负载C .二次方律负载D .以上都不是16 .卷扬机负载转矩属于（B ）oA .恒转矩负载B .恒功率负载C .二次方律负载D .以上都不是17 .风机、泵类负载转矩属于（C ）oA .恒转矩负载B .恒功率负载C .二次方律负载D .以上都不是18 .下列选项中，不是常见的传动机构的是（D ）oA .带与带轮B .齿轮变速箱C .涡轮蜗杆D .电动机是（D ）oA .直接高-高型B.高-中型D .交-交变频器C .高-低-高型20 .控制比较简单，多用于通用变频器，在风机、泵类机械的节能运转及生B .转差频率C .矢量控制产流水线的工作台传动等的是（ A ）。

变频器原理及应用试卷一.选择题1．下列选项中，按控制方式分类不属于变频器的是（D ）。

A．U/f B．SF C．VC D．通用变频器2．下列选项中，不属于按用途分类的是（C ）。

A．通用变频器B．专用变频器C．VC 3．IPM是指( B )。

A．晶闸管B．智能功率模块C．双极型晶体管D．门极关断晶闸管4．下列选项中，不是晶闸管过电压产生的主要原因的是（A ）。

A．电网电压波动太大B．关断过电压C．操作过电压D．浪涌电压5．下列选项中不是常用的电力晶体管的是（D ）。

A．单管B．达林顿管C．GRT模块D．IPM 6．下列选项中，不是P-MOSFET的一般特性的是（D ）。

A．转移特性B．输出特性C．开关特性D．欧姆定律7．集成门极换流晶闸管的英文缩写是（B ）。

A．IGBT B．IGCT C．GTR D．GTO 8．电阻性负载的三相桥式整流电路负载电阻LR上的平均电压OU为（A ）。

A．2.342U B．2U C．2.341U D．1U9．三相桥式可控整流电路所带负载为电感性时，输出电压平均值dU为为（A ）A．2.342cosU B．2U C．2.341U D．1U 10．逆变电路中续流二极管VD的作用是（A ）。

A．续流B．逆变C．整流D．以上都不是11．逆变电路的种类有电压型和（A ）。

A．电流型B．电阻型C．电抗型D．以上都不是12．异步电动机按转子的结构不同分为笼型和（A ）。

A．绕线转子型B．单相C．三相D．以上都不是13．异步电动机按使用的电源相数不同分为单相、两相和（C ）。

A．绕线转子型B．单相C．三相D．以上都不是14．三相异步电动机的转速n 为（ B ）。

A ．160f pB ．160p (1)f SC ．1f 60pD ．以上都不是 15．带式输送机负载转矩属于（ A ）。

A ．恒转矩负载B ．恒功率负载C ．二次方律负载D ．以上都不是16．卷扬机负载转矩属于（ B ）。

变频器原理及应用试卷一.选择题A. U/f B . SF C . VC D .通用变频器2•下列选项中，不属于按用途分类的是（ C ）。

A.通用变频器 B .专用变频器 C . VC3. IPM 是指（B ）。

A.晶闸管 B .智能功率模块 C .双极型晶体管 D .门极关断晶闸管4•下列选项中，不是晶闸管过电压产生的主要原因的是（ A ）oA.电网电压波动太大 B .关断过电压C.操作过电压 D .浪涌电压5. 下列选项中不是常用的电力晶体管的是（D ）oA.单管 B .达林顿管 C . GRT莫块D . IPM6. 下列选项中，不是P-MOSFET勺一般特性的是（D ）oA.转移特性 B .输出特性C .开关特性 D .欧姆定律7. 集成门极换流晶闸管的英文缩写是（B ）oA. IGBT B . IGCT C . GTR D . GTO&电阻性负载的三相桥式整流电路负载电阻R L上的平均电压U O为（A ）oA. 2.34 U2 B . U2 C . 2.34 U1 D . U1A. 2.34 U 2 COS B . U2 C . 2.34® D . U110. 逆变电路中续流二极管VD的作用是（A ）A.续流 B .逆变C .整流D .以上都不是11. 逆变电路的种类有电压型和（A ）oA .电流型B .电阻型C .电抗型D .以上都不是12. 异步电动机按转子的结构不同分为笼型和（A ）oA.绕线转子型 B •单相 C •三相 D •以上都不是13. 异步电动机按使用的电源相数不同分为单相、两相和（ C ）。

A绕线转子型 B •单相 C •三相 D •以上都不是14•三相异步电动机的转速n为（B ）。

A. 60f l B • 60P（1 S）C .丄D .以上都不是p f160p15•带式输送机负载转矩属于（ A ）oA.恒转矩负载 B •恒功率负载C.二次方律负载 D •以上都不是16•卷扬机负载转矩属于（ B ）oA.恒转矩负载 B •恒功率负载C.二次方律负载 D •以上都不是17•风机、泵类负载转矩属于（ C ）oA.恒转矩负载 B •恒功率负载C.二次方律负载 D •以上都不是18. 下列选项中，不是常见的传动机构的是（D ）oA.带与带轮 B .齿轮变速箱C.涡轮蜗杆 D .电动机A.直接咼-咼型 B .咼-中型C.高-低-高型 D •交-交变频器20.控制比较简单，多用于通用变频器，在风机、泵类机械的节能运转及生产流水线的工作台传动等的是（A ）oA.U / f B .转差频率C.矢量控制 D . .直接转矩21.直流电动机具有两套绕组，励磁绕组和( A )oA.电枢绕组 B .它励绕组C.串励绕组D.以上都不是22.异步电动机的两套绕组是定子绕组和（ D )oA.电枢绕组 B .它励绕组C.串励绕组D.转子绕组23.下述选项中，不是变频器的加速曲线的是（ D )oA.线性方式 B . S 形方式 C .半S 形方式 D . Y 形方式 24.频率给定中，数子量给定方式包括面板给定和（ B )A.模拟量 B .通信接口给定C .电位器给定D .直接电压（或电流）给定25.频率给定中，模拟量给定方式包括直接电压（或电流）给定和（ C ）oA.模拟量 B .通信接口给定C .电位器给定D .面板给定 26.下述选项中，不能由电磁式仪表测量的是（D ）。

变频器原理及应用试卷一. 选择题A．U/f B ．SF C ． VC D ．通用变频器2．下列选项中，不属于按用途分类的是（C ）。

A．通用变频器 B ．专用变频器 C ． VC3． IPM是指（ B ）。

A．晶闸管 B ．智能功率模块 C ．双极型晶体管 D ．门极关断晶闸管4．下列选项中，不是晶闸管过电压产生的主要原因的是（A ）。

A．电网电压波动太大 B ．关断过电压C．操作过电压 D ．浪涌电压5．下列选项中不是常用的电力晶体管的是（D ）。

A．单管 B ．达林顿管 C ． GRT模块 D ．IPM 6．下列选项中，不是 P-MOSFET的一般特性的是（ D ）。

A．转移特性 B ．输出特性 C ．开关特性 D ．欧姆定律7．集成门极换流晶闸管的英文缩写是（ B ）。

A．IGBT B ．IGCT C ．GTR D ． GTO 8．电阻性负载的三相桥式整流电路负载电阻R L上的平均电压U O 为（ A ）。

A．2.34 U2 B ．U2 C ．2.34 U1 D ．U1A ． 2.34 U2 cosB ．U2C ．2.34 U1D ．U110．逆变电路中续流二极管 VD的作用是（ A ）。

A．续流 B ．逆变 C ．整流 D ．以上都不是 11．逆变电路的种类有电压型和（A ）。

A ．电流型B ．电阻型C ．电抗型D ．以上都不是 12．异步电动机按转子的结构不同分为笼型和（ A ）。

A．绕线转子型 B ．单相 C ．三相 D ．以上都不是13．异步电动机按使用的电源相数不同分为单相、两相和（ C ）。

A．绕线转子型 B ．单相 C ．三相 D ．以上都不是14．三相异步电动机的转速n 为（ B ）。

A．60f1 B ．60p（1 S） C ．f1 D ．以上都不是p f1 60p15．带式输送机负载转矩属于（ A ）。

A．恒转矩负载 B ．恒功率负载C．二次方律负载 D ．以上都不是16．卷扬机负载转矩属于（ B ）。

《变频器原理与应用》试卷（A 卷）适用班级：一、填空题（每空1分，共25分）1.频率控制是变频器的基本控制功能，控制变频器输出频率的方法有 、 、和 。

2. 变频器的分类，按变换环节可分为 和 ，按用途可分为 和。

3.有些设备需要转速分段运行，而且每段转速的上升、下降时间也不同，为了适应这种控制要求，变频器具有 功能和多种 时间设置功能。

4. 变频器是通过 的通断作用将 变换为 均可调的一种电能控制装置。

5. 变频器的组成可分为 和 。

6. 变频调速过程中，为了保证电动机的磁通恒定，必须保证 。

7. 变频器的制动单元一般连接在 和 之间。

8. 变频器的主电路由 、滤波与制动电路和 所组成。

9.变频调速时，基频以下调速属于 ，基频以上属于 。

10. 变频器的PID 功能中，P 指 ，I 指 ，D 指 。

二、单选题（每题1分，共11分）1.为了提高电动机的转速控制精度，变频器具有（ ）功能。

A 转矩补偿B 转差补偿C 频率增益D 段速控制 2. 风机类负载属于（ ）负载。

A 恒功率B 二次方律C 恒转矩D 直线律3.为了使电机的旋转速度减半，变频器的输出频率必须从60Hz 改变到30Hz ，这时变频器的输出电压就必须从400V 改变到约（ ）V 。

A 400 B 100 C 200 D 2504.电动机与变频器之间距离远时，电机运行不正常，需采取（ ）措施解决。

A 增加传输导线长度 B 减少传输导线长度 C 增加传输导线截面积 D 减少传输导线截面积5.变频器调速系统的调试，大体应遵循的原则是（ ）。

A 先空载、继轻载、后重载B 先重载、继轻载、后空载C 先重载、继空载、后轻载D 先轻载、继重载、后空载6.采用一台变频器控制一台电动机进行变频调速，可以不用热继电器，因为变频器的热保护功能可以起到（ ）保护作用。

A 过热 B 过载 C 过压 D 欠压7.下面那种原因可能引起欠压跳闸（ ）。

A 电源电压过高B 雷电干扰C 同一电网有大电机起动D 没有配置制动单元8.变频器在工频下运行，一般采用（ ）进行过载保护。

变频器技术及应用期末考试试题及答案一期末测试题一一、单项选择题（每题1分，共15分）1、正弦波脉冲宽度调制英文缩写是（PWM）。

2、对电动机从基本频率向上的变频调速属于（恒功率）调速。

3、下列哪种制动方式不适用于变频调速系统（回馈制动）。

4、对于风机类的负载宜采用（正半S型）的转速上升方式。

5、N2系列台安变频器频率控制方式由功能码（F011）设定。

6、型号为N2-201-M的台安变频器电源电压是（220V）。

7、三相异步电动机的转速除了与电源频率、转差率有关，还与（磁极数）有关系。

8、目前，在中小型变频器中普遍采用的电力电子器件是（IGBT）。

9、IGBT属于（电压）控制型元件。

10、变频器的调压调频过程是通过控制（载波）进行的。

11、为了适应多台电动机的比例运行控制要求，变频器设置了（频率增益）功能。

12、为了提高电动机的转速控制精度，变频器具有（转差补偿）功能。

13、变频器安装场所周围振动加速度应小于（0.5g）。

14、变频器种类很多，其中按滤波方式可分为电压型和（电流）型。

15、N2系列台安变频器操作面板上的SEQ指示灯在（F10=1）发光。

二、不定项选择题（每题2分，共10分）1、N2系列台安变频器操作面板上的显示屏幕不能显示（5）位数字或字母。

2、在U/f控制方式下，当输出频率比较低时，会出现输出转矩不足的情况，不要求变频器具有（段速控制）功能。

3、变频器常用的转矩补偿方法有：线性补偿、分段补偿和（非线性）补偿。

1.D2.D3.C4.B5.D6.A7.B8.A9.B10.B11.A12.A13.B14.C15.B二、完型填空（每空1分，共10分）文章已经被删除）三、名词解释（每题2分，共10分）1.失速防止功能：指变频器在运行过程中，通过监测电机的转速和负载情况，自动调整输出频率和电压，避免电机失速。

2.加速时间与减速时间：指变频器启动或停止时，从零速度到设定速度或从设定速度到零速度所需的时间。
