排水管道工程监理实施细则

1、工程概况 1.1给水管①A 区周围市政道路纬12路、纬13路及纬14路建设有一根DN300给水管，市政给水管水压约0。

16MPa ，本工程生活及消防给水水源来自市政给水管网，消防给水引入管管径为de315，生活给水管引入管径为de160.②管材选用：室外生活及消防给水管管径≥DN50，采用给水用钢骨架聚乙烯塑料复合管，公称压力1.6MPa ，电熔连接或法兰连接；管径小于DN50采用UPVC 给水管，公称压力1.6MPa ，粘接;室内生活冷热水管采用PP —R 给水管。

③.1。

2污水管。

1。

3使用材料①管材和接口水泥成品管材：￠600～￠1200为承插式钢筋砼管(PH 管），采用“0”型橡胶接口;￠1350～￠1650为企口式钢筋砼管（丹麦管),采用:"q”型橡胶全接口;塑料成品管材：De225、De300为UPVC 加筋室外排水管,采用“T"型橡胶圈接口;橡胶圈均与管材配套提供，管材需经ISO9002认证。

② 工程材料表③排水窨井盖座采用防沉盖座,井盖采用防盗型钢纤维井盖；④本工程￠600~￠1650管及其配套直线检查井、转折井、交汇井均采用钢筋砼底板，主筋的砼净保护层厚度：底板及基础下层筋为40mm，管枕为20mm，其余为35mm.1。

4工艺要求①管道基础：根据地质勘察报告，本工程管道基础主要坐落在②、③粘土、灰色粉质粘土或淤泥质粘土层上，固钢筋砼承受插管(PH管）管道基础均选用150mm厚C20混凝土基座和C25钢筋砼管枕,下铺100mm厚砾石砂垫层。

企口管（丹麦管）管道基础一般采用200mm厚c20砼底板、c25钢筋砼管枕及100mm厚砾石砂垫层;军工雨42＃（K2+300）～军工雨103＃（K3+29）段企口管管道基础采用200厚C20钢筋砼基础，详见施－结－2－02。

UPVC加筋管管道基础采用垫层基础;对于一般的土质地段，垫层可为一层砂垫层(中粗砂），其厚度为100mm；对处在地下水位以下的软土地基,垫层可采用150mm、颗粒尺寸为5～40mm的碎石或砾石砂，上面再铺50mm厚砂垫层（中粗砂）.②沟槽回填：a）、UPVC室外排水塑料管:采用中粗纱回填至管外顶（其干重度不小于16KN/m2），管外顶以上至路基以上部分采用细粒上分层回填，同时满足道路回填要求，压实度要求详见施－结－2－01。

市政排水工程监理细则比较完备的第二章排水工程施工监理实施细则第一节工程特征、设计要求和编制依据1.1 工程特征及设计要求1、本项目东西接线立交互通工程，采用雨污分流制，其中雨水由管道采集排入附近水渠，雨水管道的管位及高程和其他管线位置见施工图设计，污水设计待定。

由于本项目立交工程全线填方，雨水通过雨水口采集排到道路外侧的盖板涵，在排至盖板涵外侧的 800mm~1200mm [800mm~1500mm]雨水管后汇入附近水体。

全线管径为[800mm~1800mm]。

注：[]内数据为西接线立交工程用。

2、管道结构和施工要求(1)施工图所注管道标高均为管内底标高。

(2)钢筋混凝土管基础(垫层)采用 C20 混凝土。

(3)管道交叉时，中间应土夹石夯实。

当管道混凝土基础尺寸满足不了(D≥500 时， H<2.5t2，t2 为管顶上面管径厚)时，应在该管下面的管道进行方包处理，长度为两侧各 30cm，全包方 t1 厚 10~15cm，采用C20 混凝土。

当不足 10cm 时，混凝土管座垂直到顶。

(4)雨水管除雨水口连接管外，均需做闭水试验；(5)管道均为承插式钢筋混凝土管，接口采用橡胶圈接口。

(6)1.2 编制依据1、《某某市某某工程施工图设计》2、《混凝土结构工程施工及验收规范》(GB50204-2002)3、《市政排水管渠工程质量检验评定标准》(CJJ3-90)4、《某某桥工程项目监理规划》5、《施工图设计交底会记要》300mm~1200mm第二节施工阶段质量监理比较完备的本项目排水工程包括排水管道及盖板涵，可划分为测量放样、沟槽开挖、管道平基、管道安装、盖板涵、检查井、雨水井、闭水试验、基坑回填等工序。

排水管涵工程质量监理工作流程，见图 2-1。

1、测量放样(1)监理工作要点：①检查承包人的测量人员对图纸的熟悉程度，测量所需用的有关数据是否正确。

②复核性检查暂时水准点闭合差，导线方位角闭合差。

③检查管道中心的平面位置及高程等。

施工排水、降水安全监理实施细则范文主要包括以下几个方面：1. 监理人员的资质要求：监理人员应具备相关工程背景、专业知识和相关监理工作经验，应通过相应的监理资质考核并取得资格证书。

2. 施工前的准备工作：监理人员应参与施工前的安全会议和方案讨论，并对施工方案进行审查和评估，确保排水、降水安全措施的合理性和可行性，提出必要的修改或补充建议。

3. 施工中的监督和检查：监理人员应定期到施工现场进行监督和检查，确保施工按照设计方案进行，并按照相关的标准和要求进行排水、降水安全措施的施工和安装。

4. 安全隐患的处理：监理人员应及时发现和处理施工过程中的安全隐患，例如施工现场积水、排水管道堵塞、降水设备故障等，提出整改措施，并跟踪整改情况。

5. 施工完成后的验收工作：监理人员应对施工完成后的排水、降水系统进行验收，并出具相应的验收报告，确认排水、降水系统的安全性和合格性。

6. 与相关单位的协调和沟通：监理人员应与项目建设单位、施工单位和监理单位等进行良好的协调和沟通，及时传达施工排水、降水的需求和要求，并解决相关的问题和纠纷。

这些细则可以作为指导施工方在排水、降水安全监理工作中的依据，确保工程施工过程中的排水、降水安全。

施工排水、降水安全监理实施细则范文（二）一、引言本施工排水和降水安全监理实施细则旨在指导和管理施工过程中的排水和降水安全工作，确保施工现场的排水系统正常运行，减少降水对施工造成的不利影响。

本细则适用于所有的建筑施工项目。

二、监理机构1.监理机构应具备相关资质和经验，负责施工排水和降水安全监理工作。

2.监理机构应派遣专业的监理人员负责施工排水和降水工作，监督施工现场的排水系统建设和维护。

三、施工排水安全监理1.施工排水安全监理负责监督施工现场的排水系统建设和维护。

2.监理人员应检查排水系统的设计和施工质量，包括排水管道的铺设、连接、密封等。

3.监理人员应检查排水系统的正常运行情况，包括排水口的通畅、水位的控制等。

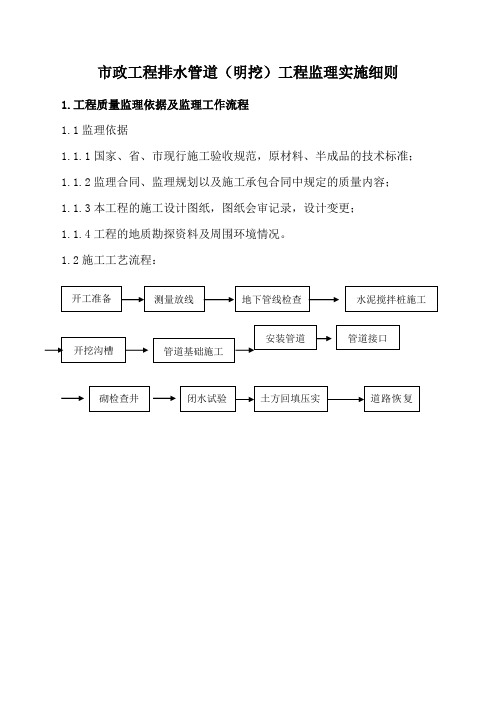

市政工程排水管道（明挖）工程监理实施细则1.工程质量监理依据及监理工作流程1.1监理依据1.1.1国家、省、市现行施工验收规范，原材料、半成品的技术标准；1.1.2监理合同、监理规划以及施工承包合同中规定的质量内容；1.1.3本工程的施工设计图纸，图纸会审记录，设计变更；1.1.4工程的地质勘探资料及周围环境情况。

1.2施工工艺流程：1.3监理工作流程：不合格合格2.排水管道工程测量放线质量监理 2.1监理工作流程： 2.1.1测量放线工艺流程：2.1.2监理工作流程：2.2监理工作内容：2.2.1监理工作要点：2.2.1.1要求承包人设置专业测量人员熟悉图纸，掌握测量数据，做好内业等准备，组织现场踏勘，编制测量计划；2.2.1.2复核临时水准点闭合差和导线方位闭合差，是否符合允许范围之内，是否与另一水准点闭合；2.2.1.3检测各管道中线的控制点，中心桩，中心钉高程，检查接入原有管道接头高程，检查挖槽边线、堆土、交通、排水等设施是否完善，检查坡度板准确度；2.2.2质量标准，检测频率与方法。

2.2.2.1水准点闭合差为±20L1/2(㎜)L——水准点之间的水平距离，单位：㎞2.2.2.2导线方位角闭合差为40n1/2n——摆设测站数2.2.2.3直接丈量测距的允许偏差：a.测距小于200m时，允许偏差1/5000；b.测距200~500m时，允许偏差1/10000；c.测距大于500m时，允许偏差1/20000。

3、水泥搅拌桩施工质量监理3.1监理工作流程3.1.1水泥搅拌桩施工工艺流程图。

3.1.2监理工作流程图3.2监理工作内容3.2.1监理工作要点3.2.1.1根据施工组织设计，施工工艺和质量保证措施，检查现场施工人员的组成状况、材料、机具设备的落实情况。

3.2.1.2施工中随机复查机械运转是否正常、计量装置正确与否和输料管是否畅通等情况，注意起吊搅拌设备的平整度和导向架的垂直度，停浆面应高出基础底面300~500㎜（基础埋深大时取小值,反之取大值）。

给排水监理实施细则一、工程概述本工程为工程名称，位于工程地点，总建筑面积为建筑面积平方米。

该工程包括具体建筑功能或用途等。

给排水工程作为建筑工程的重要组成部分，其施工质量直接影响到建筑物的使用功能和安全性。

二、监理依据1、国家和地方现行的有关工程建设的法律法规、标准规范，如《建筑给水排水设计规范》（GB 50015-2019）、《建筑给水排水及采暖工程施工质量验收规范》（GB 50242-2002）等。

2、本工程的设计文件、施工图纸及相关技术说明。

3、建设工程监理合同、施工合同及其他相关合同文件。

三、监理工作流程1、施工准备阶段审查施工单位提交的施工组织设计、施工方案，重点审查给排水工程的施工工艺、质量保证措施、安全措施等。

审查施工单位的质量保证体系、安全生产管理体系是否健全。

检查施工单位的施工人员、技术人员的资质是否符合要求。

检查施工单位的施工机械设备、检测仪器是否完好，能否满足施工需要。

2、材料设备进场验收阶段审查施工单位提交的材料设备清单，核对材料设备的规格、型号、数量是否与设计要求相符。

对进场的材料设备进行外观检查，检查其是否有损坏、变形、锈蚀等情况。

对需要进行复验的材料设备，见证施工单位取样送检，检验合格后方可使用。

3、施工过程监理阶段巡视施工现场，检查施工单位是否按照施工方案和施工规范进行施工，发现问题及时要求施工单位整改。

对隐蔽工程进行验收，重点检查给排水管道的敷设、连接、防腐、保温等是否符合要求。

对给排水系统的试压、试水、通水等试验进行旁站监理，确保试验结果符合设计和规范要求。

4、竣工验收阶段审查施工单位提交的竣工验收资料，包括施工过程中的各种检验报告、试验报告、验收记录等。

组织对给排水工程进行预验收，对发现的问题要求施工单位整改。

参加建设单位组织的竣工验收，签署监理意见。

四、监理工作的控制要点及目标值1、室内给水系统控制要点给水管道的材质、规格、型号应符合设计要求。

管道的敷设应符合设计和规范要求，横平竖直，固定牢固。

给排水工程监理细则编制人审核人审批人xx工程建设监理有限公司二0一五年八月十八日目录1．编制依据及引用规范标准 (2)2. 工程概况 (2)3.排水管渠工程质量监理 (5)4．排水管渠工程监理控制目标值 (16)5．排水管渠工程监理工作方法及措施 (17)6安全及文明施工监理措施 (19)1．编制依据及引用规范标准2.1《建设工程监理规范》GB50319-2013；2.2《建设工程文件归档整理规范》GB/T50328-2014；2.3《给水排水管道工程施工及验收规范》GB50268—20082.4《给水排水构筑物工程施工及验收规范》（GB50141-2008）2.5《砌体工程施工质量验收规范》GB50203-2011；2.6监理规划、施工组织设计、施工方案；2.7其它有关国家法规、规范、标准；2.工程概况因部分相交道路尚未实施，本次设计排水管无法形成管网系统，故本次考虑近远期结合方案如下：雨水：近期在管道出口处开挖明渠排至现状水系，远期待相交道路雨水管实施后，再进行管网衔接；起点～城际铁路段：受现状地形及下游水位限制，部分雨水管道与过路箱涵交叉，此时将在涵洞内的雨水管断开，同时将涵洞内下游的雨水管端头封堵，以防发生湖水倒灌，若远期涵洞处水系废除，则再将封堵的端头重新启动。

污水：近期污水管道临时堵死或溢流到雨水管中，远期待下游污水系统形成后，再进行衔接形成系统。

1.标准段管道位置：雨水管位于道路两侧20.5m；污水管位于道路两侧23.5m。

具体管位详见道排水平面图。

2.管道材料①雨水口连接管采用Ⅱ级平口式钢筋混凝土管，连接管采用C15混凝土包管,包封大样图参见附图。

②雨污水管道当管径≤600mm时，雨污水排水管管材均采用钢带增强聚乙烯螺旋波纹管,环刚度≥10kN/m2。

管道接口采用承插胶融封圈接口，管道与检查井的连接详见图集06MS201-2-56（四），管道基础采用砂石基础，详见图集06MS201-2-54，接口参见图集06MS201-2-50。

给水排水工程监理细则1.工程特点:2.监理工作流程详见监理规划3.监理工作质量控制目标按合同约定达到合格要求4.分部（子分部）、分项工程质量控制4.1预留孔洞及预埋铁件的基本要求4.1.1管道穿越现浇砼楼板和墙体时应预埋套管。

套管按设计要求或施工安装标准图的要求预制加工。

下料后套管内刷防锈漆一道。

4.1.2在砼楼板、梁、墙上预留孔洞、槽和预埋铁件时，施工方应有专人按设计图纸要求将位置、标高测定，标好孔洞的部位。

将预制好的盒模、预埋铁件在绑扎钢筋前按标记固定牢，盒内塞入纸团等物。

在浇注过程中，派专人配合校对，以免埋件移位。

4.1.3预埋穿楼板套管，上端高出地面20mm，厨房及卫生间套管高出地面50mm，下端与楼板底面平。

预埋上下层套管时，中心线需垂直。

4.1.4管道预留孔洞尺寸如设计未注明要求时，可按下面表中规定执行。

各种立管穿越楼板、排出管穿越基础留洞尺寸注：1、给水引入管，管顶上部净空一般不小于100mm。

2、排水排出管，管顶上部净空一般不小于150mm。

卫生器具排水管穿越楼板留洞尺寸注：如留圆形孔洞，则圆洞内切于方洞尺寸。

4.1.5地下室或地下构筑物外墙有管道穿过的，应采取防水措施，对有严格防水要求的建筑物，必须采用柔性防水套管。

4.2室内给水系统安装4.2.1给水管材、配件、水泵等验收合格，符合GB50242-2002规范中3.2材料设备管理中的各项4.2.3.1给水管道必须采用与管材相适应的管件，生活给水系统所涉及的材料必须达到饮用水卫生标准。

4.2.3.2管道安装应先装支吊架。

支吊架规格、型式一致，大小、长度统一，位置一条线。

间距符合设计或GB50242-2002规范中3.3.8、3.3.9、3.3.10及3.3.11中的要求。

4.2.3.3焊接的钢管，其焊缝处和弯管处严禁焊接支管。

4.2.3.4凡需隐蔽的管道在隐蔽前必须进行验收，验收合格后方可隐蔽。

4.2.3.5阀门安装前，应作耐压强度和严密性试验，试验要求及试验压力应符合GB50242-2002规范中的3.2.4、3.2.5条文中规定。

A。

0.4临江东路延伸道路工程工程监理实施细则( 路基、排水）内容提要:专业工程特点监理工作流程监理工作要点监理工作方法及措施项目监理机构（章）:专业监理工程师：总监理工程师(签字、执业印章）:日期：江苏省住房和城乡建设厅监制排水管道工程监理实施细则一、监理依据1、施工合同、监理合同；2、施工图及相关勘测、设计、变更文件；3、经各方确认的会议纪要和其他书面记录、函件、传真、数据电文等；4、《给水排水管道工程施工及验收规范》（GB50268—2008）；5、《建设工程监理规范》GB50319-2013；6、监理规划；7、国家及省市现行的工程建设强制标准及其他相关的法律法规；8、经过批准的施工组织设计、（专项）施工方案。

二、专业工程特点排水管道工程是线形构筑物工程，属于隐蔽工程，相关的图集、规范及管道形式较多，且施工程序繁杂，施工过程中不可预见性较多,发生质量问题，修复困难，同时对具体施工的工人也有较大的责任心要求,因此，必须重视管道工程的质量监理工作。

三、监理工作流程详见附件工作流程图四、监理控制目标及控制要点(一）目标控制值和见证试验项目及频率1、原材料2、功能试验3、沟槽开挖允许偏差4、管道基础允许偏差5、管道铺设允许误差（mm）6、检查井允许偏差7、雨水口、支管的允许偏差（二）监理控制要点（1）施工准备阶段1、检查承包人的测量人员对图纸的熟悉状况，测量所需用的有关数据是否正确.2、复核检查临时水准点闭合差，导线方位角闭合差.3、检验管渠中线的控制点、中心桩、中心钉高程、坡度板设置位置与高程、沟槽边线。

4、检查管渠与原有管渠衔接高程。

5、检查材料进场情况，所用的管材、管道附件、构（配）件和主要原材料等产品必须检查产品的订购合同、质量合格证书、性能检验报告、使用说明书等，验收合格后方可使用.（2）、沟槽开挖1、检查承包人的质量、安全及特种作业人员持证上岗情况,机械设备的运行情况，确保满足施工组织设计的要求。

监理细则(给水排水)文档标题：监理细则——给水排水工程一、前言本监理细则旨在规范和指导给水排水工程的施工过程，确保工程质量、安全及进度满足设计要求和国家相关标准规定。

本细则依据《建设工程质量管理条例》、《给水排水管道工程施工及验收规范》等相关法律法规和技术规范编制，适用于各类新建、扩建和改建的给水排水工程项目的监理工作。

二、监理内容与要求1. 工程前期准备阶段：监理单位应对设计图纸进行详细审查，确认给水排水系统设计是否合理、科学，符合使用需求和国家相关规定。

同时，要对施工单位提交的施工组织设计、专项施工方案等进行严格审核，确保其可行性和安全性。

2. 施工阶段：（1）材料设备进场：监理人员需对进场的管材、管件、阀门等给排水设施的质量、规格、性能进行严格检查，并核实出厂合格证、检测报告等资料。

（2）施工过程控制：监督并记录施工单位按照设计文件和施工技术规范进行操作，特别是隐蔽工程、关键部位的施工过程，如沟槽开挖、管道敷设、接口处理、回填压实等环节，必须严格按规程执行。

（3）质量检验与验收：在施工过程中及完工后，监理单位应参与并指导各项质量检测工作，包括压力试验、通水试验等，只有在所有检测项目均合格后，方可签署验收意见。

3. 完工后期：监理单位应督促施工单位做好竣工资料整理、归档，并配合建设单位进行工程竣工验收，确保工程质量和功能达到设计预期。

三、安全管理与文明施工监理单位应严格执行安全生产法规，加强对施工现场的安全管理，防止安全事故的发生；同时，督促施工单位落实文明施工措施，保护环境，减少扰民。

四、总结作为给水排水工程的监理方，我们将以严谨的态度、专业的知识，全面履行监理职责，确保工程建设顺利进行，为构建高质量、高效率、安全环保的给水排水系统提供有力保障。

以上仅为大致框架，具体内容需根据实际工程项目特点、规模以及合同约定等进一步细化和完善。

建筑物给排水管道监理实施细则随着城市建设规模的不断扩大，建筑物给排水管道的监理工作变得尤为重要。

为了确保建筑物的排水系统安全可靠，我们制定了本实施细则，旨在明确给排水管道监理的相关要求和流程。

本文将详细介绍建筑物给排水管道监理的实施细则。

一、监理范围本实施细则适用于各类建筑物的给排水系统监理，包括住宅、商业、工业等各类建筑类型。

监理范围包括给排水管道设计、材料选用、施工过程、验收等环节。

二、监理要求1. 设计监理：监理人员应仔细审查给排水管道设计方案，确保其符合相关法规和标准要求。

设计方案应包括管道布置、管径、坡度、防水措施等内容。

2. 施工监理：监理人员应监督施工过程，确保施工按照设计方案进行，材料选用符合要求，施工质量可控。

监理人员应经常进行现场巡查，及时发现并纠正施工过程中的问题。

3. 管道验收：监理人员应参与给排水管道的验收工作，对管道的连接、密封、坡度等进行检查，确保其符合设计要求。

监理人员应编制详细的验收报告，记录发现的问题和整改情况。

三、监理流程1. 前期准备阶段：监理人员应与设计单位进行沟通，了解设计方案，并制定监理计划。

同时，监理人员应熟悉相关法规和标准要求，为监理工作做好准备。

2. 设计审查阶段：监理人员应仔细审查设计方案，对设计图纸进行审核，确保其符合法规和标准要求。

如发现问题，应及时提出修改意见。

3. 施工监督阶段：监理人员应定期进行现场巡查，对施工过程中的关键节点进行监督。

如发现施工质量不符合要求或存在安全隐患，应立即通知施工单位整改。

4. 管道验收阶段：监理人员应参与管道的验收工作，对各项指标进行检查。

如发现问题，应要求施工单位进行整改，并在整改完成后重新进行验收。

四、监理报告监理人员应及时编制监理报告，对监理过程中发现的问题、整改情况进行记录。

监理报告应真实、准确地反映监理工作的实际情况，以供相关部门参考。

总结：建筑物给排水管道的监理工作是确保建筑物排水系统安全可靠的重要环节。
