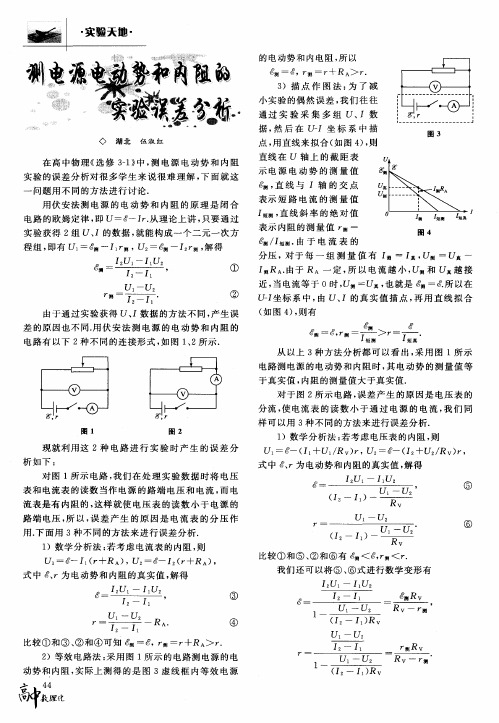

测电源电动势和内电阻实验的系统误差分析用电流表和电压表测电源电动势和内电阻的实验是高中物理的一个重要实验,也是恒定电流一章的难点。
同学们对教材中所给的测量电路图体会不深,认为把电流表放在干路中(如图一所示)和放在滑动变阻器的支路中(如图二所示)效果是一样的。
下面我们从两种实验方法所产生的系统误差角度来加以论述.由于同学们的知识所限,课堂上一般采用定量计算的方法和用图象进行定性分析的方法,对于参加过竞赛培训的同学还可以用戴维宁定理(等效电压源定理)来定量分析.1.定量计算的方法设电源的电动势和内电阻的真实值分别为ε和r ,电源的电动势和内电阻的测量值分别为ε'和r '.电流表和电压表的内阻分别为A R 和V R 。
滑动变阻器从右向左移动,得到的两组示数分别为(U 1,I 1)和(U 2,I 2). 对于图一所示电路:如果不考虑电压表和电流表的内阻,由全电路欧姆定律有:1122U I r U I r εε''=+⎧⎨''=+⎩解得:1221211221U I U I I I U U r I I ε-⎧'=⎪-⎪⎨-⎪'=⎪-⎩这就是电动势和内电阻的测量值。
如果考虑电压表和电流表的内阻,由全电路欧姆定律有:111222()()A A U I R I r U I R I r εε=++⎧⎨=++⎩解得:1221211221AU I U I I I U U r R I I ε-⎧=⎪-⎪⎨-⎪=-⎪-⎩这就是电动势和内电阻的真实值。
图一图二由此可见:εε'=,A r r R '=+。
也就是说测得的电动势是准确的;测量值r '的相对误差为Ar R r r r rσ'-==。
由于实验设备所限,电源内电阻r 和电流表的内阻A R 的阻值差不多,这样内电阻就会有很大的相对误差。
所以我们不采用这种测量方法.对于图二所示电路:如果不考虑电压表和电流表的内阻,由全电路欧姆定律有:1122U I r U I r εε''=+⎧⎨''=+⎩解得:1221211221U I U I I I U U r I I ε-⎧'=⎪-⎪⎨-⎪'=⎪-⎩这就是电动势和内电阻的测量值。
用伏安法测电池的电动势和内阻的误差分析的三种方法
在用伏安法测量电池电动势和内阻时,可能会出现误差。
下面是三种常见的误差分析方法:
1. 溶液浓度变化:如果测量过程中,电池溶液的浓度发生变化,会导致电池的电动势和内阻发生偏差。
这种误差可以通过在测量前确认溶液浓度,并记录测量过程中的温度变化,以及及时校准测量仪器来减小。
2. 电路接线:伏安法中,电池的电动势和内阻是通过电压和电流的测量得到的,如果电路接线不良、电阻连接松动或者测量仪器有故障,都可能导致测量结果的误差。
因此,在实验过程中,需要仔细检查和校准电路连接,确保电流电压的准确测量。
3. 极化效应:电池在长时间使用或高电流放电时,可能会出现极化效应,导致电动势和内阻的测量结果偏差较大。
这种误差可以通过改变测量电流大小、降低电池使用时间等方法来减小极化效应对测量结果的影响。
在测量电池的电动势和内阻时,除了注意实验操作的准确性外,还需要注意控制实验条件的一致性,并及时校准检查测量仪器,以减小误差的影响。
例析《测定电源电动势和内阻》的实验方法及误差分析《测定电源电动势和内阻》实验是电学的重要实验之一,是高考命题的热点内容之一, 2006年江苏卷、年江苏卷、20062006年广东卷、年广东卷、20062006年天津卷、年天津卷、20072007年四川卷均从不同的角度考查过本实验。
有的考查仪器的选择和电路的设计,有的考查实验步骤的顺序,有的考查数据的处理和误差的分析。
由于完成本实验的方法很多,并且实验电路可采用电流表的内接法和外接法,这两种电路连接从误差角度分析各有优缺点,因此本实验对学生来说有一定难度。
一、测定电源电动势的几种类型一、测定电源电动势的几种类型1、电表-电表型、电表-电表型根据闭合电路欧姆定律Ir U E +=,只要测出两组路端电压和总电流,联立解方程组即可得电源的电动势E 和内阻r ,为了减小实验误差我们可以测出多组路端电压和总电流,用图象法可得电源的电动势E 和内阻r 。
(1)用一块电流表和一块电压表测定)用一块电流表和一块电压表测定有两种情况:电流表外接法(如图1),电流表内接法(如图2),由闭合电路欧姆定律Ir U E +=可知,只要能测出两组路端电压和电流即可,由r I U E r I U E 2211,+=+=可得:1221122112,I I U U r I I U I U I E --=--=。
例1.测量电源的电动势E 及内阻r (E 约为4.5V 4.5V,,r 约为1.5Ω)。
器材:量程为3V 的理想电压表V ,量程为0.5A 的电流表A (具有一定内阻),固定电阻,滑动变阻器,开关K ,导线若干。
,导线若干。
(1)画出实验电路原理图,图中各元件需用题目中所给出的符号或字母标出。
(2)实验中,当电流表读数为时,电压表读数为;当电流表读数为时,电压表读数为,则可以求出E =______________________,,r =______________________。
测定电源电动势和内阻实验的系统误差分析《测定电源电动势和内阻》实验是电学的重要实验之一。
实验电路可采用电流表的内接法和外接法如图1、2,这两种电路连接从误差角度分析各有优缺点,通常实验采用电流表的外接,是为了使电源内阻测量误差更小,如果实验要求电源电动势测量准确,那就要采用电流表的内接,下面用等效处理法、图像修正法、理论计算法分别分析电流表的内接和外接对电源电动势和内阻测量结果造成的误差。
1理论计算法根据闭合电路欧姆定律e=u+ir,两次测量方程为 e测=u1+i1r测,e测=u2+i2r测,解得e测=,r测=若采用图1电路测量时,考虑电流表和电压表的内阻,应用闭合电路欧姆定律有e真=u1+(i1+)r真, e真 =u2+(i2+)r真,e真、r真为电源电动势和内阻的真实值,解得e真=,r真=,比较e测、e真,r测、r真得e测<e真, r测<r真,用图1电路测量电源电动势和内阻,e测偏小,r测偏小若采用图2电路时,考滤电流表和电压表的内阻,应用闭合电路欧姆定律有:e真=u1+i1r真+i1ra ,e真=u2+i2r真+i2ra,解得e真=, r真= ,比较e测、e真、r测、r真可知;e测=e真,r测>r真,即用图2电路测量电动势和内阻时,电动势无系统误差,r测偏大。
2 图象修正法2.1用图1电路测量,用测量值作u-i图象,如图3所示,从图象上可以求出e测、r测,纵轴截距即为e测,r测=,外压为0时,对应的电流为短路电流,或r测=(k为斜率)。
图1中电压表的示数表示外压的真实值,而电流表的示数不是电源的真实电流。
(i电源=i测+i伏),在u-i图象中取测量电压u测1,测量电流i测1,即图4中a点,如图4,相对应的实际外压u1=u测1,实际电流i1>i测1,在a点右边,即图4中a′点,△i1=i1-i测1=iv ,△i1为电源的实际电流与电流表示数的差值;取测量电压u测2,(u测2<u测1),测量电流i测2,即图中b点,相对应的实际外压u2=u测2,实际电流i2>i测2,在b点右边即图4中b′点,△i2=i2-i测2= iv,△i2为电源的实际电流与电流表示数的差值。
测〃电源电动势和内阻〃常用的方法及误差分析测电源电动势和内阻属于高中物理的“恒定电流"教学内容,它也是高中物理中的重点和难点内容,为此,需要引导学生进行全面的实验设计,增进学生对物理实验原理和方法的理解,帮助学生发现、分析和解决问题。
一、电流表外接测电源电动势和内阻的误差分析电流表的外接法如下图所示,在这个实验电路中,学生只须测出两组U和I的值,即可以计算出电动势和内阻。
1.公式计算法分析误差如上图,假设电源的电动势和内阻的测量值分别为E测和r测,真实值分别为E和r o假设将电表内阻的影响排除在外,运用闭合电路欧姆定律,测量的原理可以用如下公式表达:E)三=∪1+I1,r测=U2+I2r测。
如果将电表内阻的影响考虑在内,那么依据闭合电路欧姆定律,测量原理可以用如下公式表达:E=Ul+(Il+∪l∕Rv)r,E=U2+(I2+∪2∕Rv)r,将上面四个公式联合计算,可以得出:E测=(Rv/Rv+r)E,r测=(Rv/Rv+r)r o根据这个计算结果,可以看出电动势和内阻的测量值都小于真实值。
2.等效电源法测量误差将电压表和电源视同为一个新电源,等效电源的内阻r效是r和Rv的并联电阻,那么,其测量值r 测=r效=(Rv/Rv+r)r<r o等效电源的电动势E效为电压表和电源组成回路的路端电压,其测量值E测=E效=(Rv/Rv+r)E<E,由此可知,真实值大于电动势和内阻的测量值。
3.图像法如果将电表内阻的影响排除在外,测量的原理公式为:E测=U+k测,如果将其考虑在内,那么,以闭合电路欧姆定律为依据,可知其公式为:E=U+(I÷Iv)r,参照下图:在上图中,电压表测的是电源的真实电压,而在I真=I测+Iv的实验中,对电压表的电流IV加以忽略而造成误差,当电压的求值越大时,其误差越大。
当U=O时,其误差为零,因而,可以由上图看出E测<E,r测<r。
二、电流表内接法测电源电动势和内阻的误差分析1.公式计算法如上图,假设电源的电动势和内阻的测量值分别可以用E测和r测加以表达,而真实值分别用E 和r表达,如果将电表内阻的影响排除在外,根据闭合电路欧姆定律,测量的公式为:E测=Ul+Ilr测=U2+I2r测;如果不将电表内阻排除在外,则依据闭合电路欧姆定律,可知其公式为:z E测E=U1+I1(r+RA),E=U2+I2(r+RA),通过对上述四个公式联立计算,可以得出:E测=E,r测=RA+r>r0由此可知,电动势的测量值等于真实值,内阻的测量值大于真实值。
“测定电源电动势和内阻”实验的误差分析与比较1.电流表外接法这是课本上的学生实验电路图,只要测出两组U、I的值,就能算出电动势和内阻。
对电路的接法可以这样理解:因为要测电源的内阻,所以对电源来说用的是电流表外接法。
【分析方法1】计算法:根据闭合电路欧姆定律,其测量的原理方程为:图1其中U、I分别是电压表和电流表的示数,通过调节滑动变阻器,改变路端电压和电流,这样就得到多组数据,每两组数据就可以求出电动势和内阻。
设某两组U、I的值的大小关系为:U1>U2,I1<I2。
解得:,由于电压表的分流作用,电流表的示数I不是流过电源的电流I0,有I<I0,那么测得的电动势E和内阻r与真实值比较是偏大还是偏小呢?设电压表的内阻为R V,用E0表示电动势的真实值,r0表示内阻的真实值,则方程应修正为:解得:,可见电动势和内阻的测量值都小于真实值。
【分析方法2】图像法:以上是定量计算分析,还可以利用电源的伏安特性曲线来定性分析。
如图2所示,直线①是根据U、I的测量值所作出的U-I图线,由于I<I0,而且U越大,I和I0之间的误差就越大,而电压表的示数U就是电源的路端电压的真实值U0,除了读数会有误差外,可以认为U=U0,经过修正后,直线②就是电源真实值反映的伏安特性曲线,由图线可以很直观的看出E<E0,r<r0。
【分析方法3】等效法:把电压表和电源等效为一新电源,如图1虚线框所示,这个等效电源的内阻r为r0和R V的并联电阻,也就是测量值,即等效电源的电动势为电压表和电源组成回路的路端电压,也就是测量值,即由以上分析还可以知道,要减小误差,所选择的电压表内阻应适当大些,使得。
2.电流表内接法既然以上方法都存在系统误差,那么将电流表接到如图4所示的位置,即对电源来说是电流表内接,这种接法行吗?【分析方法1】计算法:根据闭合电路欧姆定律,其测量的原理方程为:其中U、I还是电压表和电流表的示数,通过调节滑动变阻器,同样可以得到多组数据,每两组数据就可以求出电动势和内阻。
“测定电源电动势和内阻”实验误差分析
电学在中学物理部分及其重要,具有很强的实践性,需要学生有很好的动手能力。
在中学物理实验室里,测定电源电动势和内阻方法有多种,可以用一只电压表和一只电流表,当然我们还可以用一只电流表和一只电阻箱,或者用一只电压表和一只电阻箱等等许多方法。
但它们的测量原理都是闭合电路欧姆定律。
由于电表有内阻,以上方法都存在一定的系统误差,但是误差情况不一样,下面就这几种测定方法的误差进行分析和比较。
电流表外接法:
这是课本上的学生实验电路图,只要测出两组U、I的值,就能算出电动势和内阻。
对电路的接法可以这样理解:因为要测电源的内阻,所以对电源来说用的是电流表外接法。
图1
【分析方法1】计算法:
根据闭合电路欧姆定律,其测量的原理方程为:E=U+Ir
其中U、I分别是电压表和电流表的示数,通过调节滑动变阻器,改变路端电压和电流,这样就得到多组数据,每两组数据就可以求出电动势和内阻。
设某两组U、I的值的大小关系为:U1>U2,I1<I2。
解得:,
由于电压表的分流作用,电流表的示数I不是流过电源的电流I0,有I<I0,那么测得的电动势E和内阻r与真实值比较是偏大还是偏小呢?
设电压表的内阻为R V,用E0表示电动势的真实值,r0表示内阻的真实值,则方程应修正为:
解得:,
可见电动势和内阻的测量值都小于真实值。
...................
【分析方法2】图像法:
以上是定量计算分析,还可以利用电源的伏安特性曲线来定性分析。
图2
如图2所示,直线①是根据U、I的测量值所作出的U-I图线,由于I<I0,而且U越大,I和I0之间的误差就越大,而电压表的示数U就是电源的路端电压的真实值U0,除了读数会有误差外,可以认为U=U0,经过修正后,直线②就是电源真实值反映的伏安特性曲线,由图线可以很直观的看出E<E0,r<r0。
【分析方法3】等效法:
把电压表和电源等效为一新电源,如图1虚线框所示,这个等效电源的内阻r为r0和R V的并联电阻,也就是测量值,即
等效电源的电动势为电压表和电源组成回路的路端电压,也就是测量值,即
由以上分析还可以知道,要减小误差,所选择的电压表内阻应适当大些,使得R v>>r。
实验方法拓展:伏阻法
教科书上介绍了用电压表和电阻箱测电源电动势和内阻,电路如图3所示。
图3
调节R,测出两组U、R的值,就能算出电动势和内阻,其测量的原理方程为:E=U+(U/R)r 其中U是电压表示数,R是电阻箱示数。
这种方法产生的系统误差和图1是一样的,因为上式中的U/R就相当于图1中的电流表所测的流过变阻器的电流I,误差产生的原因还是由于电压表的分流,U/R的值并不是流过电源的电流,而只是流过R的电流。
所以最终测得的
...
电动势和内阻的测量值也都小于真实值。
..................
实验方法拓展:电流表内接法
既然以上方法都存在系统误差,那么将电流表接到如图4所示的位置,即对电源来说是电流表内接,这种接法行吗?
【分析方法1】计算法:
根据闭合电路欧姆定律,其测量的原理方程为:E=U+Ir
其中U、I还是电压表和电流表的示数,通过调节滑动变阻器,同样可以得到多组数据,每两组数据就可以求出电动势和内阻。
设某两组U、I的值的大小关系为:U1>U2,I1<I2。
解得:,
由于电流表的分压,电压表的示数U不是电源的路端电压U0,有U<U0,设电流表的内阻为R A,用E0表示电动势的真实值,r0表示内阻的真实值,则方程应修正为:
解得:,
可见电动势的测量值等于真实值,而内阻的测量值大于真实值。
【分析方法2】图像法:
以上是定量计算分析,也可以利用电源的伏安特性曲线来定性分析。
如图5所示,直线①是根据U、I的测量值所作出的U-I图线,由于U<U0,而且I越大,U和U0之间的误差就越大,而电流表的示数I就是流过电源的电流的真实值I0,除了读数会有误差外,可以认为I=I0,经过修正后,直线②就是电源真实值反映的伏安特性曲线,由图线可以很直观的看出E=E0,r>r0。
【分析方法3】等效法:
把电流表和电源等效为一新电源,如图4虚线框所示,这个等效电源的内阻r为r0和R A的串联总电阻,也就是测量值,即r=r0+R A>r0
等效电源的电动势为电流表和电源串联后的路端电压,也就是测量值,即E=E0
由以上分析还可以知道,要减小误差,电流表的内阻需很小,使得R A<<r,这个要求在实验室测定干电池的内阻时是很难满足的。
实验方法拓展:安阻法
教科书上介绍了用电流表和电阻箱测电源电动势和内阻,电路如图6所示。
调节R,测出两组I、R的值,就能算出电动势和内阻,其测量的原理方程为:E=I(r+R) 其中I是电流表示数,R是电阻箱示数。
这种方法产生的系统误差和图4是一样的,因为上式中的就相当于图4中的电压表所测的变阻器两端的电压U,误差产生的原因还是由于电流表的分压,的值并不是电源的路端电压,而只是R两端的电压。
所以最终测得的电.
动势的测量值等于真实值,而内阻的测量值大于真实值。
.........................
虽然第二种实验方法电动势的测量值等于真实值,但由于电源本身内阻较小,而这种方法得到的内阻的测量值,r=r0+R A>>r0实验相对误差很大,所以综合考虑,还是采用第一种实验方法较好。
