汽车构造(下册)

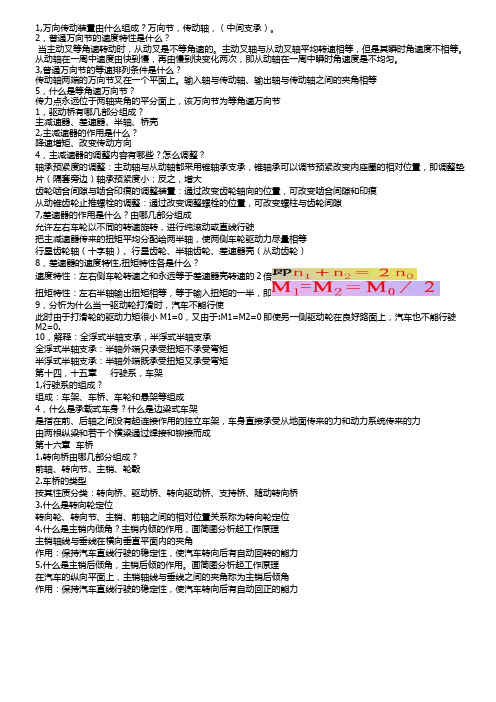

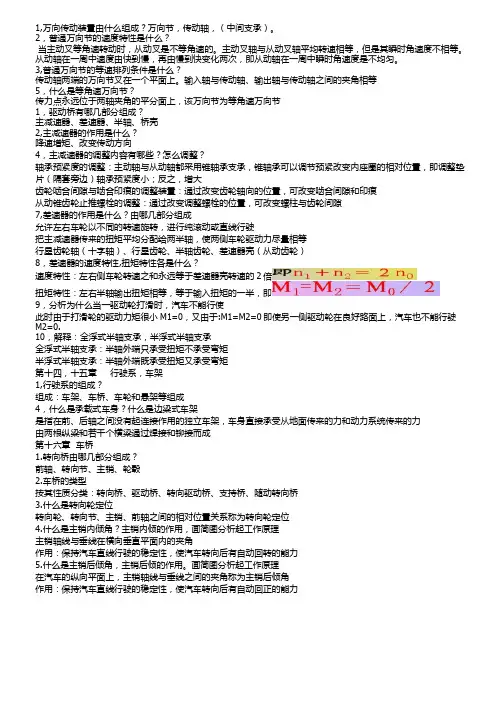

1,万向传动装置由什么组成？万向节，传动轴，（中间支承）。

2，普通万向节的速度特性是什么？当主动叉等角速转动时，从动叉是不等角速的。

主动叉轴与从动叉轴平均转速相等，但是其瞬时角速度不相等。

从动轴在一周中速度由快到慢，再由慢到快变化两次，即从动轴在一周中瞬时角速度是不均匀。

3,普通万向节的等速排列条件是什么？传动轴两端的万向节叉在一个平面上。

输入轴与传动轴、输出轴与传动轴之间的夹角相等5，什么是等角速万向节？传力点永远位于两轴夹角的平分面上，该万向节为等角速万向节1，驱动桥有哪几部分组成？主减速器、差速器、半轴、桥壳2,主减速器的作用是什么？降速增矩、改变传动方向4，主减速器的调整内容有哪些？怎么调整？轴承预紧度的调整：主动轴与从动轴都采用锥轴承支承，锥轴承可以调节预紧改变内座圈的相对位置，即调整垫片（隔套旁边）轴承预紧度小；反之，增大齿轮啮合间隙与啮合印痕的调整装置：通过改变齿轮轴向的位置，可改变啮合间隙和印痕从动锥齿轮止推螺栓的调整：通过改变调整螺栓的位置，可改变螺柱与齿轮间隙7,差速器的作用是什么？由哪几部分组成允许左右车轮以不同的转速旋转，进行纯滚动或直线行驶把主减速器传来的扭矩平均分配给两半轴，使两侧车轮驱动力尽量相等行星齿轮轴（十字轴）、行星齿轮、半轴齿轮、差速器壳（从动齿轮）8，差速器的速度特性,扭矩特性各是什么？速度特性：左右侧车轮转速之和永远等于差速器壳转速的2倍扭矩特性：左右半轴输出扭矩相等，等于输入扭矩的一半，即9，分析为什么当一驱动轮打滑时，汽车不能行使此时由于打滑轮的驱动力矩很小M1=0，又由于:M1=M2=0即使另一侧驱动轮在良好路面上，汽车也不能行驶M2=0.10，解释：全浮式半轴支承，半浮式半轴支承全浮式半轴支承：半轴外端只承受扭矩不承受弯矩半浮式半轴支承：半轴外端既承受扭矩又承受弯矩第十四，十五章行驶系，车架1,行驶系的组成？组成：车架、车桥、车轮和悬架等组成4，什么是承载式车身？什么是边梁式车架是指在前、后轴之间没有起连接作用的独立车架，车身直接承受从地面传来的力和动力系统传来的力由两根纵梁和若干个横梁通过焊接和铆接而成第十六章车桥1.转向桥由哪几部分组成？前轴、转向节、主销、轮毂2.车桥的类型按其性质分类：转向桥、驱动桥、转向驱动桥、支持桥、随动转向桥3.什么是转向轮定位转向轮、转向节、主销、前轴之间的相对位置关系称为转向轮定位4.什么是主销内倾角？主销内倾的作用，画简图分析起工作原理主销轴线与垂线在横向垂直平面内的夹角作用：保持汽车直线行驶的稳定性，使汽车转向后有自动回转的能力5.什么是主销后倾角，主销后倾的作用。

一、填空题1.根据车桥作用的不同，车桥可分为转向桥、驱动桥、转向驱动桥和支持桥等 4 种。

2．转向桥由前轴、转向节、主销和轮毂等主要部分组成。

3．前轮定位包括主销后倾、主销内倾、前轮外倾和前束等 4 个参数。

4．按悬架结构不同，车桥分为整体式车桥和断开式车轿两种。

整体式车桥与非独立悬架配用，断开式车轿与独立悬架配用。

5．主销安装在前轴上，其上端略向后倾斜，这种现象称为主销后倾；其上端略向内侧倾斜，这种现象称为主销内倾。

6．汽车悬架可分为两大类：即非独立悬架和独立悬架悬架。

7．现代汽车的悬架虽有不同的结构形式，但一般都由弹性元件、减振器、导向机构等组成，轿车一般还有横向稳定器。

8．汽车上常用的弹性元件包括钢板弹簧、螺旋弹簧、扭杆弹簧和气体弹簧等。

9．按照所采用弹性元件的不同，非独立悬架可以分为钢板弹簧式非独立悬架和螺旋弹簧式非独立悬架。

10．车轮沿主销移动的独立悬架可以分为车轮沿固定不动的主销移动的烛式独立悬架和车轮沿摆动的主销轴线移动的麦弗逊式独立悬架。

11．车轮是介于轮胎和车桥之间，其功用是安装轮胎，承受轮胎与车桥之间的各种载荷的作用。

12．按轮辐结构的不同，车轮可以分为辐板式车轮和辐条式车轮。

13．按胎体帘布层结构的不同，轮胎分为斜交轮胎和子午线轮胎。

14．外胎是轮胎的主要组成部分，主要由胎面、胎圈和胎体等组成。

15．胎面是轮胎的外表面，可分为胎冠、胎肩和胎侧等 3 部分。

16．汽车上采用的车架有边梁式车架、中梁式车架、综合式车架和无梁式车架 4 种类型。

二、选择题1．转向轮绕着（B ）摆动。

A．转向节 B．主销 C．前梁 D．车架2．车轮定位中，（D ）可通过改变横拉杆的长度来调整。

A．主销后倾 B．主销内倾 C．前轮外倾 D．前轮前束3．越野汽车的前桥属于（C ）。

A．转向桥 B．驱动桥 C．转向驱动桥 D．支承桥4．前轮定位中，转向操纵轻便主要是靠（B ）。

A．主销后倾 B．主销内倾 C．前轮外倾 D．前轮前束5．横向稳定杆的作用是防止（B ）。

汽车构造第六版（下册）习题集参考答案华南理工大学机械与汽车工程学院汽车工程系14车辆一班2017.1 注：下册考试题型包括选择题20分（单选和不定项选择各10分）、简答及识图题20分、计算题10分。

第13、14章传动系概述，离合器1. 认识下图中各个部件的名称，并陈述各个部件的功能。

1-转向摇臂2-转向直拉杆3-左制动盘4-转向横拉杆5-右转向节A-转向器C-转向节臂F、G-梯形臂E、P-左右转向节转向摇臂：把转向器输出的力和运动传给直拉杆或横拉杆，进而推动转向轮偏转转向直拉杆：承担着把转向摇臂的运动传递给转向节臂的任务制动盘：制动器一部分，车辆行驶过程中踩刹车时制动卡钳夹住制动盘起到减速或者停车的作用转向器：增大转向盘传到转向传动机构的力和改变力的传递方向转向横拉杆：转向梯形机构的底边，是确保左右转向轮产生正确运动关系的关键部件转向节臂：转向传动装置的最后一级传力部件转向节：传递并承受汽车前部载荷，支承并带动前轮绕主销转动而使汽车转向2.传动系统应实现哪些基本功能？并识别下图各总成或主要部件的名称及其功用。

1)实现汽车减速增矩2))实现汽车变速3)实现汽车倒车4)必要时中断传动系统的动力传递5)应使车轮具有差速功能1-离合器2-变速器3-万向传动装置4-主减速器5-差速器6-半轴7-驱动桥离合器：保证汽车平稳起步；防止传动系统过载；保证传动系统换挡时工作平顺变速器：改变传动比，扩大驱动轮转矩和转速的变化范围，以适应经常变化的行驶条件，同时使发动机在有利的工况下工作；在发动机曲轴旋转想想不变的前提下，使汽车能倒退行驶万向传动装置：万向传动装置的作用是连接不在同一直线上的变速器输出轴和主减速器输入轴，并保证在两轴之间的夹角和距离经常变化的情况下，仍能可靠地传递动力主减速器：将输入的转矩增大并相应降低转速，以及当发动机纵置时还具有改变转矩旋转方向的作用差速器：当汽车转弯行驶或在不平路面上行驶时，使左右驱动车轮以不同转速滚动，即保证两侧驱动车轮作纯滚动运动半轴：将差速器的半轴齿轮和车轮的轮毂连接起来驱动桥：将万向传动装置传来的发动机转矩通过主减速器、差速器、半轴等传到驱动车轮，实现减速增扭；通过主减速器圆锥齿轮副改变转矩的传递方向；通过差速器实现两侧车轮的差速作用，保证内、外侧车轮以不同转速转向；通过桥壳和车轮实现承载及传力的作用3. 轿车的布置型式有那些？各有何特点？汽车的传动系统布置可以分为五类：发动机前置后轮驱动（FR）、发动机前置前轮驱动（FF）、发动机中置后轮驱动（MR）、发动机后置后轮驱动（RR）和全轮驱动（nWD）。

第一章传动系概说一、填空题1.汽车传动系的基本功用是（）。

2.按结构和传动介质的不同，汽车传动系的型式有（）、（）、（）和（）等四种。

3.机械式传动系由（）、（）、（）和（）等四部分构成。

二、问答题1. 汽车传动系应具有哪些功能?2. 汽车传动系有几种类型?各有什么特点?3. 发动机与传动系的布置型式有几种?各有何优缺点?4. 越野汽车传动系4×4与普通汽车传动系4×2相比有哪些不同?5. 机械式传动系由哪些装置组成?各起何作用?答案：一、填空题参考答案1．将发动机发出的动力传给驱动车轮2．机械式液力机械式静液式(容积液压式) 电力式3．离合器变速器万向传动装置驱动桥二、问答题参考答案1.1）减速和变速功能——减速用以降速增扭，因为车用发动机输出的最大转矩较小、而转速又很高，如果将这一转速和转矩直接传给驱动车轮，车轮转速过高，且车轮产生的牵引力矩又过小，不足以克服阻力矩，使汽车无法运动，所以必须减速增扭。

变速用以改变行车速度，以便与经常变化的使用条件（包括汽车实际装载质量、道路坡度、路面状况、交通情况等）相适用，使发动机在最有利转速范围内工作。

2）实现汽车倒驶——发动机不能倒转，而在变速器内设置倒挡。

保证在发动机旋转方向不变的情况下，实现汽车的倒向行驶。

3）必要时中断动力传动——如发动机起动、换挡、制动时，发动机不熄火，而通过分离离合器或变速器挂空挡来实现汽车的短暂停歇。

4）差速器的差速作用——使两驱动轮可以有不同的转速，便于汽车转向和在不平路面上行驶时，两侧车轮均做纯滚动，而减轻轮胎的磨损。

2．1）汽车传动系的型式有四种。

（1）机械式传动系。

（2）液力机械式传动系。

（3）静液式（容积液压式）传动系。

（4）电力式传动系。

2）特点及优缺点：（1）机械传动系：a.组成——由离合器、变速器、万向传动装置、驱动桥（主减速器、差速器、半轴）等，总成组成。

b.优点——传动效率高，工作可靠，结构简单，应用广泛。

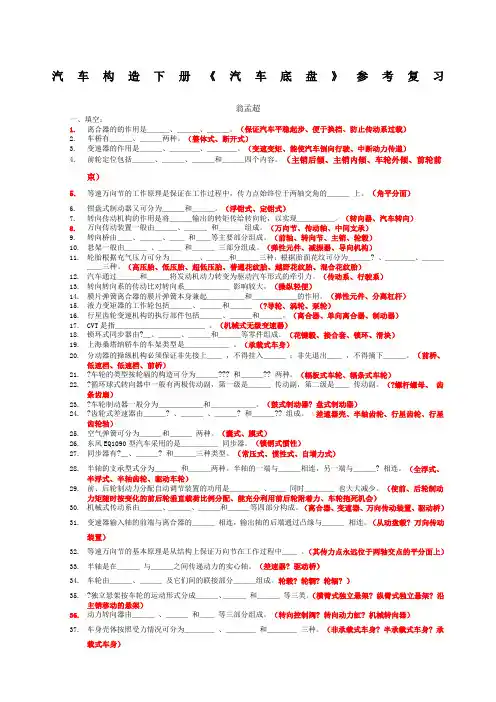

汽车构造下册《汽车底盘》参考复习翁孟超一、填空：1.离合器的的作用是＿＿＿、＿＿＿、＿＿＿。

（保证汽车平稳起步、便于换档、防止传动系过载）2.车桥有＿＿＿、＿＿＿两种。

（整体式、断开式）3.变速器的作用是＿＿＿、＿＿＿＿、＿＿＿＿。

（变速变矩、能使汽车倒向行驶、中断动力传递）4.前轮定位包括＿＿＿、＿＿＿、＿＿＿和＿＿＿四个内容。

（主销后倾、主销内倾、车轮外倾、前轮前束）5.等速万向节的工作原理是保证在工作过程中，传力点始终位于两轴交角的＿＿＿上。

（角平分面）6.钳盘式制动器又可分为＿＿＿和＿＿＿。

（浮钳式、定钳式）7.转向传动机构的作用是将＿＿＿输出的转矩传给转向轮，以实现＿＿＿＿＿。

（转向器、汽车转向）8.万向传动装置一般由＿＿＿、＿＿＿和＿＿＿组成。

（万向节、传动轴、中间支承）9.转向桥由＿＿、＿＿＿、＿＿和＿＿等主要部分组成。

（前轴、转向节、主销、轮毂）10.悬架一般由＿＿＿、＿＿＿和＿＿＿三部分组成。

（弹性元件、减振器、导向机构）11.轮胎根据充气压力可分为＿＿＿＿、＿＿＿和＿＿＿三种；根据胎面花纹可分为＿＿＿? 、＿＿＿＿、＿＿＿＿＿三种。

（高压胎、低压胎、超低压胎、普通花纹胎、越野花纹胎、混合花纹胎）12.汽车通过＿＿＿和＿＿＿将发动机动力转变为驱动汽车形式的牵引力。

（传动系、行驶系）13.转向转向系的传动比对转向系＿＿＿＿＿＿影响较大。

（操纵轻便）14.膜片弹簧离合器的膜片弹簧本身兼起＿＿＿＿＿和＿＿＿＿＿＿的作用。

（弹性元件、分离杠杆）15.液力变矩器的工作轮包括＿＿＿、＿＿＿和＿＿＿（?导轮、涡轮、泵轮）16.行星齿轮变速机构的执行部件包括＿＿＿、＿＿＿和＿＿＿。

（离合器、单向离合器、制动器）17.CVT是指＿＿＿＿＿＿＿＿＿＿＿＿。

（机械式无级变速器）18.锁环式同步器由?＿、＿＿＿、＿＿＿和＿＿＿等零件组成。

（花键毂、接合套、锁环、滑块）19.上海桑塔纳轿车的车架类型是＿＿＿＿＿＿。

汽车构造下册知识点总结第一节发动机构造1. 发动机的基本构造发动机是汽车的心脏，通过内燃机工作原理将燃油和空气混合后燃烧产生动力，驱动汽车前进。

发动机的基本构造包括气缸、活塞、曲轴、气门、火花塞等部件，通过这些部件的协同工作，实现了燃油燃烧后的动力输出。

2. 发动机的工作原理发动机的工作原理是通过往复式活塞运动与曲轴旋转来实现能量转换，完成燃烧室内混合气的燃烧，产生高温高压气体，从而推动曲轴旋转带动汽车前进。

3. 发动机的类型发动机按燃料类型可分为汽油发动机和柴油发动机，按工作原理可分为四冲程发动机和两冲程发动机，按排列方式可分为直列式发动机和V型发动机等。

第二节传动系统构造1. 变速器的构造与工作原理变速器是汽车传动系统的关键部件，通过其内部齿轮的组合实现不同档位的换挡，从而使发动机输出的动力以最佳方式传递到车轮上，实现汽车的前进和倒车。

2. 差速器的构造与作用差速器是汽车传动系统的重要组成部分，其作用是使左右车轮在转弯时以不同速度旋转，保证汽车的平稳行驶和转向效果。

3. 传动轴的构造与传动方式传动轴是将发动机输出的动力传递到车轮的关键部件，根据不同车型和传动方式可以分为前驱、后驱和四驱的传动轴结构，从而实现汽车前进、倒车和转向的功能。

第三节制动系统构造1. 制动系统的构造与工作原理制动系统是保证汽车安全行驶的重要部件，通过制动盘和刹车片的摩擦来实现汽车的减速和停车，从而避免交通事故。

2. ABS制动系统的工作原理ABS制动系统是一种防抱死制动系统，通过传感器监测车轮的速度，并通过控制单元调整刹车盘的压力，避免车轮抱死，保证汽车的操控性和安全性。

3. 刹车油和刹车管路的作用刹车油和刹车管路是保证刹车系统正常工作的关键部件，刹车油通过刹车管路将刹车踏板的压力传递到制动器，实现汽车的减速和停车。

第四节车身构造1. 车身的结构汽车车身的结构包括车体、车门、车窗、车顶、后备箱等部件，不同车型的车身结构稍有不同，但都包含这些基本部件。
