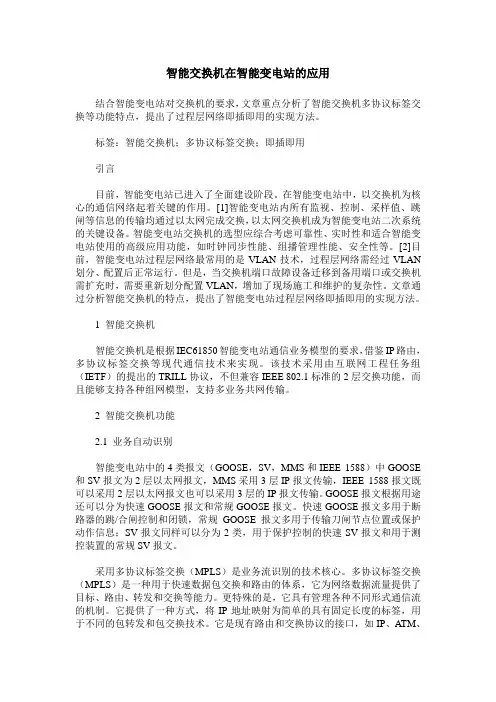

智能交换机在智能变电站的应用结合智能变电站对交换机的要求,文章重点分析了智能交换机多协议标签交换等功能特点,提出了过程层网络即插即用的实现方法。
标签:智能交换机;多协议标签交换;即插即用引言目前,智能变电站已进入了全面建设阶段。
在智能变电站中,以交换机为核心的通信网络起着关键的作用。
[1]智能变电站内所有监视、控制、采样值、跳闸等信息的传输均通过以太网完成交换,以太网交换机成为智能变电站二次系统的关键设备。
智能变电站交换机的选型应综合考虑可靠性、实时性和适合智能变电站使用的高级应用功能,如时钟同步性能、组播管理性能、安全性等。
[2]目前,智能变电站过程层网络最常用的是VLAN技术,过程层网络需经过VLAN 划分、配置后正常运行。
但是,当交换机端口故障设备迁移到备用端口或交换机需扩充时,需要重新划分配置VLAN,增加了现场施工和维护的复杂性。
文章通过分析智能交换机的特点,提出了智能变电站过程层网络即插即用的实现方法。
1 智能交换机智能交换机是根据IEC61850智能变电站通信业务模型的要求,借鉴IP路由,多协议标签交换等现代通信技术来实现。
该技术采用由互联网工程任务组(IETF)的提出的TRILL协议,不但兼容IEEE 802.1标准的2层交换功能,而且能够支持各种组网模型,支持多业务共网传输。
2 智能交换机功能2.1 业务自动识别智能变电站中的4类报文(GOOSE,SV,MMS和IEEE 1588)中GOOSE 和SV报文为2层以太网报文,MMS采用3层IP报文传输,IEEE 1588报文既可以采用2层以太网报文也可以采用3层的IP报文传输。
GOOSE报文根据用途还可以分为快速GOOSE报文和常规GOOSE报文。
快速GOOSE报文多用于断路器的跳/合闸控制和闭锁,常规GOOSE报文多用于传输刀闸节点位置或保护动作信息;SV报文同样可以分为2类,用于保护控制的快速SV报文和用于测控装置的常规SV报文。

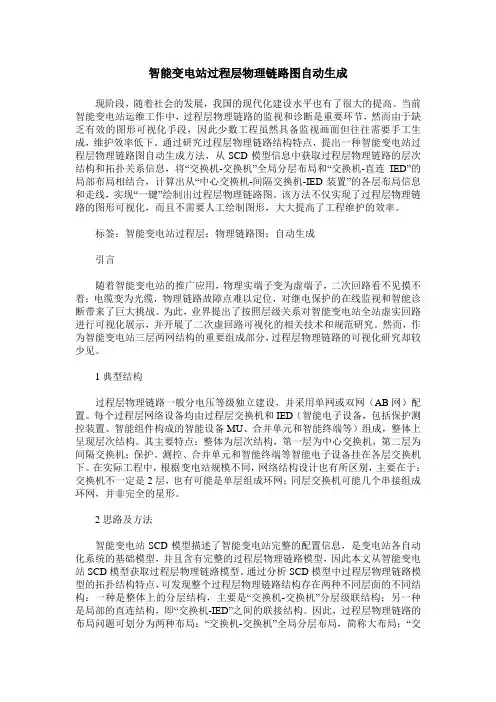

智能变电站过程层物理链路图自动生成现阶段,随着社会的发展,我国的现代化建设水平也有了很大的提高。
当前智能变电站运维工作中,过程层物理链路的监视和诊断是重要环节,然而由于缺乏有效的图形可视化手段,因此少数工程虽然具备监视画面但往往需要手工生成,维护效率低下。
通过研究过程层物理链路结构特点,提出一种智能变电站过程层物理链路图自动生成方法,从SCD模型信息中获取过程层物理链路的层次结构和拓扑关系信息,将“交换机-交换机”全局分层布局和“交换机-直连IED”的局部布局相结合,计算出从“中心交换机-间隔交换机-IED装置”的各层布局信息和走线,实现“一键”绘制出过程层物理链路图。
该方法不仅实现了过程层物理链路的图形可视化,而且不需要人工绘制图形,大大提高了工程维护的效率。
标签:智能变电站过程层;物理链路图;自动生成引言随着智能变电站的推广应用,物理实端子变为虚端子,二次回路看不见摸不着;电缆变为光缆,物理链路故障点难以定位,对继电保护的在线监视和智能诊断带来了巨大挑战。
为此,业界提出了按照层级关系对智能变电站全站虚实回路进行可视化展示,并开展了二次虚回路可视化的相关技术和规范研究。
然而,作为智能变电站三层两网结构的重要组成部分,过程层物理链路的可视化研究却较少见。
1典型结构过程层物理链路一般分电压等级独立建设,并采用单网或双网(AB网)配置。
每个过程层网络设备均由过程层交换机和IED(智能电子设备,包括保护测控装置、智能组件构成的智能设备MU、合并单元和智能终端等)组成,整体上呈现层次结构。
其主要特点:整体为层次结构,第一层为中心交换机,第二层为间隔交换机;保护、测控、合并单元和智能终端等智能电子设备挂在各层交换机下。
在实际工程中,根据变电站规模不同,网络结构设计也有所区别,主要在于:交换机不一定是2层,也有可能是单层组成环网;同层交换机可能几个串接组成环网,并非完全的星形。
2思路及方法智能变电站SCD模型描述了智能变电站完整的配置信息,是变电站各自动化系统的基础模型,并且含有完整的过程层物理链路模型,因此本文从智能变电站SCD模型获取过程层物理链路模型。
刍议智能变电站的过程层应用技术要点吴涛(四川电力送变电建设公司)所谓的智能变电站,就是要把变电站做的更加的人性化,使其具备一定的自我调节的能力,从而有效的实现信息的数字化,平台的网络化,信息的共享化等等。
智能变电站主要是由过程层、间隔层以及站控层三个部分所组成。
其中以过程层尤为的重要,这主要是由于过程层是实现整个变电站智能化的一个非常重要的环节。
是实现整个变电站当中数据和信息资源的实时共享和相互操作,确保整个通信网路的数据能够得到一个有效的监控和保护,在出现问题时能够及时的作出相应的处理,最后实现整个变电运行的安全性和可靠性。
1智能变电站的设备构成智能变电站的是由三层构成的,其和常规变电站之间的区别就主要是体现在过程层上,这主要是由于过程层位于整个智能变电站三层主体当中的最底层,是实现一次设备和二次设备有效的结合的一个关键所在,其主要的工作重点是实现设备运行全状态的监测,具体的操作和控制命令的下达和执行,以及实现整个设备运行过程当中数据的采集、录入还有数字化的输出工作。
其主要有以下几种设备构成,即变压器、断路器、隔离开关、电压互感器以及和二次设备之间进行有效连接的智能软件或独立的智能电子装置。
相对于传统的常规变电站来说,智能变电站当中的过程层作出了相当大的改变。
具体来说,主要是发生在一次设备和二次设备之上。
其智能化的电子式互感器取代了传统的电磁式互感器,智能化的开关取代了传统的开关,多个电子设备之间通过有效的数据传输之后进行一定程度上的数据交换。
通过这些设备的改变,就使得变电站在整体的运行过程当中能够更加方便和迅捷的了解到整个变电站的具体运行状态,为整个电力系统运行的安全性提出了一个相对来说较为可靠的保障。
2智能变电站过程层应用所需遵循的原则在整个智能变电站的建设和后期的使用过程当中,对于过程层的安装和后期管理都是一个重点,针对于过程层的具体建设我们需要遵循一定的原则。
只有这样才能有效的确保整个智能变电站的安全、合理运行。

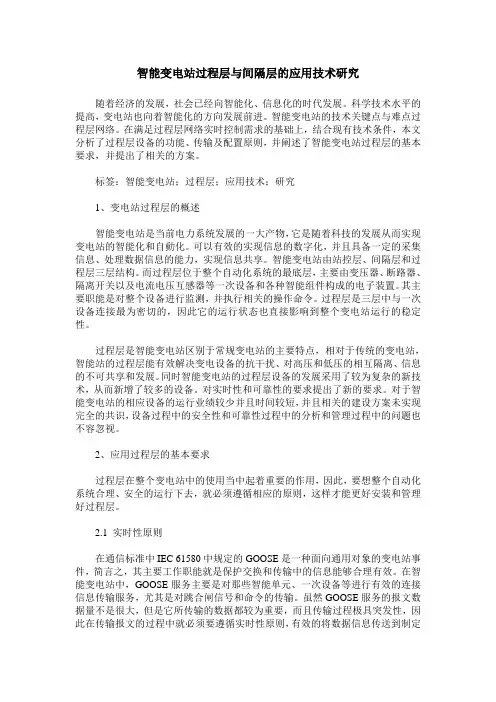

智能变电站过程层与间隔层的应用技术研究随着经济的发展,社会已经向智能化、信息化的时代发展。
科学技术水平的提高,变电站也向着智能化的方向发展前进。
智能变电站的技术关键点与难点过程层网络。
在满足过程层网络实时控制需求的基础上,结合现有技术条件,本文分析了过程层设备的功能、传输及配置原则,并阐述了智能变电站过程层的基本要求,并提出了相关的方案。
标签:智能变电站;过程层;应用技术;研究1、变电站过程层的概述智能变电站是当前电力系统发展的一大产物,它是随着科技的发展从而实现变电站的智能化和自動化。
可以有效的实现信息的数字化,并且具备一定的采集信息、处理数据信息的能力,实现信息共享。
智能变电站由站控层、间隔层和过程层三层结构。
而过程层位于整个自动化系统的最底层,主要由变压器、断路器、隔离开关以及电流电压互感器等一次设备和各种智能组件构成的电子装置。
其主要职能是对整个设备进行监测,并执行相关的操作命令。
过程层是三层中与一次设备连接最为密切的,因此它的运行状态也直接影响到整个变电站运行的稳定性。
过程层是智能变电站区别于常规变电站的主要特点,相对于传统的变电站,智能站的过程层能有效解决变电设备的抗干扰、对高压和低压的相互隔离、信息的不可共享和发展。
同时智能变电站的过程层设备的发展采用了较为复杂的新技术,从而新增了较多的设备。
对实时性和可靠性的要求提出了新的要求。
对于智能变电站的相应设备的运行业绩较少并且时间较短,并且相关的建设方案未实现完全的共识,设备过程中的安全性和可靠性过程中的分析和管理过程中的问题也不容忽视。
2、应用过程层的基本要求过程层在整个变电站中的使用当中起着重要的作用,因此,要想整个自动化系统合理、安全的运行下去,就必须遵循相应的原则,这样才能更好安装和管理好过程层。
2.1 实时性原则在通信标准中IEC 61580中规定的GOOSE是一种面向通用对象的变电站事件,简言之,其主要工作职能就是保护交换和传输中的信息能够合理有效。
智能化技术在电力系统中的应用摘要:电力系统是由发电、输电、变电、配电以及电力调度等环节组成的电能生产、传输和分配的系统。
将智能化技术运用于电力系统中,可以提高电力系统的运行效率,推动电力系统发展。
变电站作为电力系统中电能转换和分配重要一环,其智能化技术应用显著。
关键词:智能化技术;电力系统;变电站;应用引言:变电站中的智能化技术利用先进的信息通信技术、计算机技术、控制技术及其他先进技术,实现高效运行、降低成本和环境的同时,尽可能提高系统可靠性、自愈能力和稳定性。
本次对智能变电站中的主要智能化技术进行介绍,介绍智能化变电站主要的一次、二次系统。
1.智能化技术在变电站中的应用1.1 智能化在变电站中的应用在电力系统中,变电站承担着电能转换和分配、调整电压及功率,以及能量传递的重要作用,而智能化的变电站更是发展智能电网的先决条件,它不仅是智能电网发展的可靠支撑,更是提高系统供电可靠性和经济性的有力保障。
智能变电站更加注重和强调面向全站的数据采集和共享、一二次设备的融合,以及系统的自动控制与调度。
智能变电站在设备上采用智能电子设备IED(Intelligent Electronic Device),可实现设备运行状态的可视化,设备由定期检修转化成状态检修,提高了设备的使用效率和供电可靠性,这些措施都提高设备的整合度,简化设备配置,减少了安装、检修、运行与维护的成本;智能变电站主要由智能一次设备、智能二次设备和智能辅助设备组成。
智能化的一次设备能够通过传感器对自身电气、物理、化学等特性差异化信息进行采集和处理,并对设备可靠性和状态做出判断。
智能化一次设备能够通过状态检修提高一次设备的使用效率。
智能变电站主要一次设备包含:智能变压器、智能化高压开关设备、电子式互感器智能化的二次设备主要承担状态监测、系统保护、一体化信息传递及全站通讯的功能。
智能辅助设备则主要实现安防、消防、视频、环境监测等功能,并实现信息的统一管理,实现与监控系统的信息共享和操作联动,为无人值守提供技术支撑。

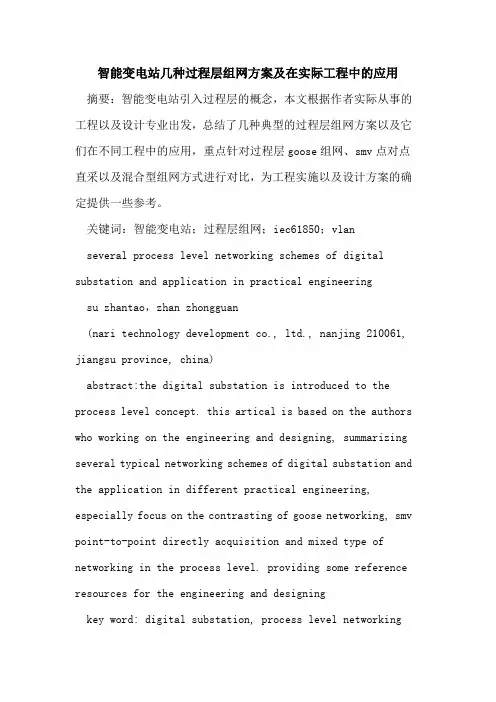

智能变电站几种过程层组网方案及在实际工程中的应用摘要:智能变电站引入过程层的概念,本文根据作者实际从事的工程以及设计专业出发,总结了几种典型的过程层组网方案以及它们在不同工程中的应用,重点针对过程层goose组网、smv点对点直采以及混合型组网方式进行对比,为工程实施以及设计方案的确定提供一些参考。
关键词:智能变电站;过程层组网;iec61850;vlanseveral process level networking schemes of digital substation and application in practical engineeringsu zhantao,zhan zhongguan(nari technology development co., ltd., nanjing 210061, jiangsu province, china)abstract:the digital substation is introduced to the process level concept. this artical is based on the authors who working on the engineering and designing, summarizing several typical networking schemes of digital substation and the application in different practical engineering, especially focus on the contrasting of goose networking, smv point-to-point directly acquisition and mixed type of networking in the process level. providing some reference resources for the engineering and designingkey word: digital substation, process level networkingschemes,iec61850, vlan中图分类号:tm63文献标识码: a 文章编号:0 引言一般认为,智能变电站的系统架构分为站控层、间隔层和过程层,站控层和间隔层之间的网络为制造报文规范网(rnanufacmringmessagespecification,mms),间隔层和过程层之间的网络为过程层网,过程层网络包括采样值网(sampledmeasuredvalue,smv)和面向对象的变电站通用事件网(genericobjectorienwasubstationevent,goose) 。

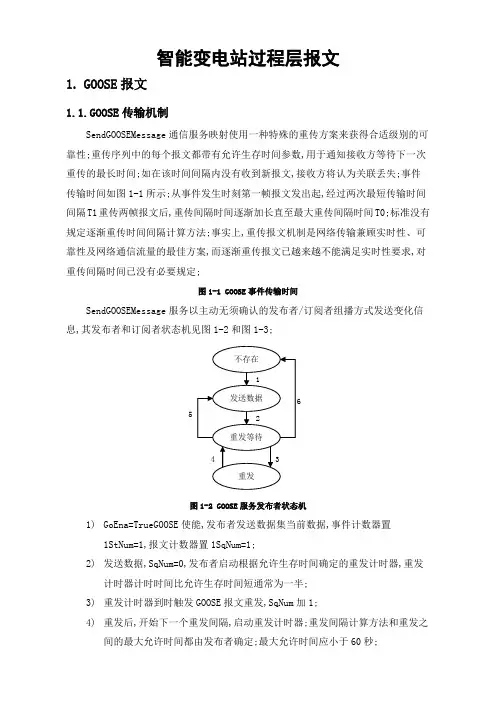

智能变电站过程层报文1. GOOSE 报文1.1. G OOSE 传输机制SendGOOSEMessage 通信服务映射使用一种特殊的重传方案来获得合适级别的可靠性;重传序列中的每个报文都带有允许生存时间参数,用于通知接收方等待下一次重传的最长时间;如在该时间间隔内没有收到新报文,接收方将认为关联丢失;事件传输时间如图1-1所示;从事件发生时刻第一帧报文发出起,经过两次最短传输时间间隔T1重传两帧报文后,重传间隔时间逐渐加长直至最大重传间隔时间T0;标准没有规定逐渐重传时间间隔计算方法;事实上,重传报文机制是网络传输兼顾实时性、可靠性及网络通信流量的最佳方案,而逐渐重传报文已越来越不能满足实时性要求,对重传间隔时间已没有必要规定;图1-1 GOOSE 事件传输时间SendGOOSEMessage 服务以主动无须确认的发布者/订阅者组播方式发送变化信息,其发布者和订阅者状态机见图1-2和图1-3;图1-2 GOOSE 服务发布者状态机1) GoEna=TrueGOOSE 使能,发布者发送数据集当前数据,事件计数器置1StNum=1,报文计数器置1SqNum=1;2) 发送数据,SqNum=0,发布者启动根据允许生存时间确定的重发计时器,重发计时器计时时间比允许生存时间短通常为一半;3) 重发计时器到时触发GOOSE 报文重发,SqNum 加1;4) 重发后,开始下一个重发间隔,启动重发计时器;重发间隔计算方法和重发之间的最大允许时间都由发布者确定;最大允许时间应小于60秒;55)当数据集成员数据发生变化时,发布者发送数据,StNum加1,SqNum=0;6)GoEna=False,所有的GOOSE变位和重发报文均停止发送;图1-3 GOOSE服务订阅者状态机1)订阅者收到GOOSE报文,启动允许生存时间定时器;2)允许生存时间定时器到时溢出;3)收到有效GOOSE变位报文或重发报文,重启允许生存时间定时器;图1-4~8以某距离保护A相跳闸为例演示了保护跳闸信号从动作到返回过程中SendGOOSEMessage服务的报文时序;图1-4 保护动作前数据重发保护动作前,SendGOOSEMessage服务以最大重传时间间隔T0图中为1024ms重传报文,让接收方能检测到关联的存在,报文数据信息全部是0,即保护不动作;重传报文时,事件计数器不变StNum,报文计数器SqNum加1;图1-5 保护动作时刻数据发送保护动作时刻,SendGOOSEMessage服务立即发送变位报文,事件计数器不变StNum加1,报文计数器SqNum清零;报文数据中距离保护总动作和A相动作信号为1;B相和C相动作信号为0,表明此刻距离保护动作,故障相别为A相;图1-6 保护动作过程中数据重发保护动作过程中,从事件发生时刻第一帧报文发出起,SendGOOSEMessage服务经过两次最短传输时间间隔T1图中为1ms重传两帧报文后,重传间隔时间逐渐加长直至最大重传间隔时间T0图中示例并未到T0,保护就返回了,启动新的数据刷新报文,保证了动作信息传递的实时性、可靠性;图1-7 保护返回时刻数据发送保护返回时刻与保护动作时刻相似,SendGOOSEMessage服务立即发送变位报文,事件计数器不变StNum加1,报文计数器SqNum清零;报文数据全为0,表明此刻距离保护返回;图1-8 保护返回后数据重发保护返回后,从返回时刻第一帧报文发出起,SendGOOSEMessage服务经过两次最短传输时间间隔T1重传两帧报文后,重传间隔时间逐渐加长直至最大重传间隔时间T0;SendGOOSEMessage服务主要有以下特点:1)基于发布者/订阅者结构的组播传输方式;发布者/订阅者结构支持多个通信节点之间的直接通信,与点对点通信结构和客户端/服务器通信结构相比较,发布者/订阅者通信结构是一个数据源即发布者向多个接收者即订阅者发送数据的最佳方式,尤其适合于数据流量大,实时性要求高,数据需要共享的数据通信,这一点非常适合于变电站内自动化系统的IED之间数据交换与共享;发布者/订阅者通信结构符合GOOSE报文传输本质,是事件驱动的;2)逐渐加长间隔时间的重传机制;为了提高可靠性,通常采用应答方式确定接收者是否收到;如果在一定时间内没有收到应答报文或收到接收错误的报文,发送者可以采取重发的方法弥补前一次通信失败;但是,这种应答方式难以满足快速通信需求,尤其是在报文丢失的情况下,重发可能需要等待较长时间;无需应答确认机制,直接逐渐加长间隔重传报文的方法是网络传输兼顾实时性、可靠性及网络通信流量的最佳方案;3)GOOSE报文携带优先级/VLAN标志;在数据链路层,为了提高速度,GOOSE报文采用VLAN标签协议,在数据中增加表示优先级的内容,支持VLAN标签协议的以太网交换机会根据优先级进行实时处理,保证其实时特性;图1-9是以太网交换机处理带VLAN标签帧的报文处理示意图;图1-9 交换机优先传输4)应用层经表示层后,直接映射到数据链路层;基于通信功能分层的概念,OSI参考模型ISO/IEC7498-1给出了详细的通信模型;为使通信系统稳定可靠,该模型规定了5-7层,并详细给出了每层的功能要求;图1-10 OSI七层参考模型图1-11为SendGOOSE服务的通信协议栈;从图中可以看出,这一服务只用了国际标准化组织开放系统互联ISO/OSI中的4层,不经过会话层、网络层和传输层,其目的是提高可靠性和降低传输延时;图1-11 GOOSE通信协议栈5)基于数据集传输;数据集是有序的功能约束数据或功能约束数据属性集合;客户端/服务器或发布者/订阅者双边均知道数据集的成员和顺序,因此基于数据集的通信仅需要传输数据集名及其引用的数据或数据属性当前值,这将有效利用通信带宽;另外,经过会话层的标准编码,数据集可以传输标准规定的各种数据类型,包括模拟量、时标、品质等;1.2.G OOSE报文帧结构根据IEC 61850标准,GOOSE报文在数据链路层上采用ISO/IEC 协议即以太网协议,其以太网报文帧格式如图1-1所示;图1-1 GOOSE报文以太网帧格式图1-2 优先级/VLAN标签GOOSE报文不同于普通以太网报文,在标准的以太网报文头加入了VLAN标签,标签中包含了12 bit的虚拟局域网标识码VLAN标签和3 bit的报文优先级码流量优先权,可实现网络VLAN隔离和优先传输交换机须支持,优先级/VLAN标志帧格式见图1-1;GOOSE报文解析见下图1-3:图1-3 GOOSE报文解析1MAC地址域:为了传输GOOSE 报文,必须配置符合ISO/IEC 8802-3的多播目的地址;其中:1)Destination: 01:0c:cd:01:22:02为发送装置实际发送GOOSE报文的目标MAC地址;此地址作为接收装置的识别标识之一;2)Source: 00:79:77:74:10:52 为发送装置网卡的物理地址,MAC芯片出厂时已确定,不随程序及应用发生改变;2TPID标志协议标识域:表示为VLAN标签以太网编码帧的以太网类型,该值为0x8100;3TCI标志控制信息域:Priority用户优先级,用户优先级值由配置设定,用于将采样值和对时间要求苛刻的保护相关GOOSE报文与低优先级的网络负荷分开;VLAN标签允许带有优先级的实现,长度为3bit0~7,高优先级的帧应具有优先级4-7,低优先级具有1-3;值1是无标志帧的优先级,0应避免使用,对于正常网络流量,可能引起不可预测的延迟;CFI标准格式指示位,一个一位长度标识值;CFI 值为0 说明是规范格式,1为非规范格式,GOOSE报文是标准格式,因此值应为0;VID虚拟LAN标识,长度为12bit0~4095,0表示不属于任何VLAN,VID为可由系统配置设置;4EtherType以太网报文类型域:基于ISO/IEC8802-3MAC子层的以太网类型被IEEE权威机构注册;GOOSE直接映射到保留的以太网类型和以太网类型协议数据单元,分配值为0x88B8;5APPID应用标识域:APPID用于选择含有GSE管理和GOOSE报文的ISO/IEC 8802-3帧并能够区分应用关联;GOOSE的APPID预留值范围是0x0000到0x3fff;如APPID未配置,其缺省值为0x0000;缺省值用于表示缺乏配置;6Length长度域:长度字节数包含从APPID开始以太网PDU和应用协议数据单元APDU的长度;长度应是8+m,其中m是APDU的长度,且m<1492;与此不一致的帧或非法长度域的帧将被丢弃;7Reserved1和Reserved2保留1和保留2域:为未来标准化的应用而保留在IEC 61850标准第二版已部分定义用于测试设备标记和根据IEC 62351标准定义的加密域,缺省值为0;8APDU报文内容域:使用抽象语法标记,描述APDU的构成,包含以下数据内容:1)GoCBReference,可视字符串,GOOSE控制块引用名;2)TimeAllowedtoLive,32位无符号整形数,允许生存时间;工程应用中一般为2T0=10S;3)DataSet,可视字符串,数据集引用名;4)GoID,可视字符串,GOOSE标识符;5)T,Utc时间,状态号StNum加1时的时间;6)StNum,32位无符号整形数,状态号计数器,数据集成员值发生变化发送GOOSE报文时该序号加1;7)SqNum,32位无符号整形数,顺序号计数器,每重发一次GOOSE报文,该序号加1,每次状态号加1时,该序号清零;8)TEST,布尔量,检修位,该参数为TRUE时表示报文的值不得用于运行;9)ConfRev,32位无符号整形数,配置版本号,无符号整形数,GOOSE数据集引用成员发生变化或重新排序时,版本号加1;10)NdsCom,布尔量,需要重新配置标识,如果数据集属性为空或数据大小超出SCSM规定的最大值,则NdsCom应设置TRUE;11)NumDatSetEntries,32位无符号整形数,数据集成员个数;12)AllData,所有引用数据;2.SV报文2.1.S V传输机制SendMSVMessage通信服务映射使用带采样计数器SmpCnt和采样同步标识SmpSynch的方式,按一定采样率同步采样的数据定期传送;当采样速率较高时,SendMSVMessage通信服务映射应提供在应用协议数据单元APDU被递交到传输缓冲区前,将若干应用服务数据单元ASDU连接成一个应用协议数据单元的性能;一个应用协议数据单元的应用服务数据单元个数是可以配置的,并与采样速率有关,但为了减少实现的复杂性,应用服务数据单元配置不是动态的;当若干应用服务数据单元连接成一帧时,带有最早采样值的应用服务数据单元是帧中的第一个应用服务数据单元;如图1-1所示;图1-1多个ASDU连接成一个APDU每个应用服务数据单元都携带有采样计数器SmpCnt和采样同步标识SmpSynch;当取得新采样值时,采样计数器加1;当采样被时钟信号同步时并在同步时刻,采样计数器清零;当采样时钟信号失去且经过一段时间装置自身时钟已不再精确时,采样同步标识应为“False”,这样订阅者可根据采样计数器和采样同步标识便可准确知道采样值报文是否同步以及相应的同步时刻;SendMSVMessage服务与SendGOOSEMessage服务都是基于数据集DATASET传输数据,都可以快速传输任何标准规范的数据格式,包括布尔量、整形数、浮点数、品质、位串等等;不同的是,SendGOOSEMessage服务是在数据集成员数据变化时传输,并通过逐渐加长直至最大重传间隔时间重传数据提高可靠性;SendMSVMessage报文是快速连续传输的,传输的数据需要同步采样;正常情况下,采样值传输数据流量远远大于GOOSE报文传输数据流量,可以将多个应用服务数据单元ASDU合并到一个应用协议数据单元统一传输,减少网络带宽占用;SendMSVMessage服务主要有以下特点:1)基于发布者/订阅者结构的组播传输方式;2)同步数据采样;SV报文数据严格按时钟同步采样,并保持采样频率、次数和顺序恒定;3)应用服务数据单元可合并;为减少采样值传输的数据流量,提高网络传输效率,可将多个应用服务数据单元合并到一个应用协议数据单元一同发送;4)SV报文携带优先级/VLAN标志;与GOOSE报文相同,SV报文采用VLAN标签协议,在数据中增加表示优先级的内容,支持流量优先权控制协议的以太网交换机会根据优先级进行实时处理,保证其实时特性;5)应用层经表示层后,直接映射到数据链路层;与SendGOOSEMessage服务的通信协议栈相同;SengMSVMessage服务也只用了国际标准化组织开放系统互联ISO/OSI中的4层,不经过会话层、网络层和传输层,其目的是提高可靠性和降低传输延时,降低实现的复杂性;6)基于数据集传输;2.2.S V报文帧结构根据IEC 61850-9-2标准,SV报文在数据链路层上采用ISO/IEC 协议即以太网协议,其以太网报文帧格式如图1-1所示;与GOOSE报文相同,9-2 SV报文在标准的以太网报文头加入了VLAN标签与优先级Tag,可实现网络VLAN隔离和优先传输交换机须支持;GOOSE报文解析示意图如图 1-2所示:图 1-2-GOOSE报文解析示意图1MAC地址域:必须配置符合ISO/IEC 8802-3的多播目的地址;2TPID标志协议标识域:表示为VLAN标签以太网编码帧的以太网类型;该值为0x8100;图1-1 9-2 SV报文以太网帧格式3TCI标志控制信息域:Priority用户优先级,用户优先级值由配置设定,用于将采样值与低优先级的网络负荷分开;VLAN标签允许带有优先级的实现,长度为3bit0~7,高优先级的帧应具有优先级4-7,低优先级具有1-3;值1是无标志帧的优先级,0应避免使用,对于正常网络流量,可能引起不可预测的延迟;CFI标准格式指示位,一个一位长度标识值;CFI 值为0 说明是规范格式,1为非规范格式,SV报文是标准格式,因此值应为0;VID虚拟LAN标识,长度为12bit0~4095,0表示不属于任何VLAN,VID为可由系统配置设置;4EtherType以太网报文类型域:基于ISO/IEC 8802-3MAC子层的以太网类型被IEEE权威机构注册;9-2 SV直接映射到保留的以太网类型和以太网类型协议数据单元,分配值为0x88BA;5APPID应用标识域:APPID用于选择采样值信息并能够区分应用关联;9-2 SV的APPID值预留值范围是0x4000到0x7fff;如APPID未配置,其缺省值为0x4000;缺省值用于表示缺乏配置; 6Length长度域:长度字节数包含从APPID开始以太网类型PDU和应用协议数据单元APDU的长度见图2-1;故长度应是8+m,其中m是APDU的长度,且m<1492;与此不一致的帧或非法长度域的帧将被丢弃;7Reserved1和Reserved2保留1和保留2域:为未来标准化的应用而保留在IEC 61850标准第二版已部分定义用于测试设备标记和根据IEC62351标准定义的加密域,缺省值为0;8APDU报文内容域:一个APDU可以由多个ASDU链接而成;表1-1 IEC 61850-9-2 采样值报文 APDU部分采用与基本编码规则BER相关的语法对通过ISO/IEC 8802-3 传输的采样值信息进行编码;基本编码规则的转换语法具有T-L-V类型-长度-值Type-Length-Value或者是标记-长度-值Tag-Length-Value三个一组的格式.所有域T、L 或V都是一系列的8 位位组;值V 可以构造为T-L-V 组合本身;表1-2 IEC 61850-9-2 采样值报文 APDU结构APDU的Length表示数据域的长度;假定数据域的字节数为n;按的编码规则,当n ≤127时Length只有一个字节,值为n;当n>127时,Length有2~127字节,第一个字节的Bit7为1,Bit0~6为Length总字节数,第二个字节开始给出n,基于256,高位优先;表1-3 IEC 61850-9-2 采样值报文 ASDU结构表1-4 IEC 61850-9-2 采样值报文采样值序列结构表1-5 SV的q属性。
智能变电站过程层交换机测试技术研究智能变电站过程层交换机是智能变电站中非常重要的组成部分,用于实现对变电站过程层设备的数据交换和管理。
为了确保智能变电站系统的稳定和可靠运行,对过程层交换机的测试技术进行研究是非常必要的。
本文将对智能变电站过程层交换机测试技术进行探讨。
1. 功能测试:对过程层交换机的基本功能进行测试,包括数据交换能力、端口速率、转发速度等。
通过发送数据包进行测试,检查交换机是否能够正确转发数据包,并且能够满足所需的转发速度。
3. 安全测试:对过程层交换机的安全性进行测试,包括防火墙、漏洞等。
检查交换机的安全策略是否能够有效防止未经授权的访问,保护系统免受恶意攻击。
4. 兼容性测试:对过程层交换机的兼容性进行测试,主要包括与其他设备的兼容性、支持的协议等。
检查交换机是否能够与其他设备进行正常通信,并且能够支持所需的通信协议。
5. 可靠性测试:对过程层交换机的可靠性进行测试,包括故障恢复能力、冗余能力等。
模拟故障情况进行测试,检查交换机在故障发生时是否能够及时恢复,并且保证系统的连续性和稳定性。
在智能变电站过程层交换机测试过程中,可以采用以下几种测试方法:1. 传统测试方法:通过手动设置测试环境,并使用特定的测试工具进行测试。
这种方法需要专业人员进行操作,测试效率较低,但是可以对系统进行全面的功能和性能测试。
3. 网络仿真测试方法:通过使用网络仿真软件对过程层交换机进行模拟测试。
这种方法可以模拟不同的网络环境和工作负载,全面评估交换机的性能和可靠性。
智能变电站过程层交换机测试技术的研究对于确保智能变电站系统的稳定和可靠运行非常重要。
通过功能测试、性能测试、安全测试、兼容性测试和可靠性测试等方法,可以全面评估过程层交换机的性能,并保证系统的正常运行。
选择合适的测试方法,如传统测试方法、自动化测试方法或网络仿真测试方法,可以提高测试效率和减少人力成本。
智能变电站通信网络技术方案1智能变电站通信网络总体结构智能变电站通信网络采用IEC 61850国际标准,IEC 61850标准将变电站在结构上划分为变电站层、间隔层和过程层,并通过分层、分布、开放式网络系统实现连接。
变电站层与间隔层之间的网络称为变电站层网络,间隔层与过程层之间的网络称为过程层网络。
变电站层网络和过程层网络承载的业务功能截然不同。
为了保证过程层网络的实时性、安全性,在现有的技术条件下,变电站层网络应与过程层网络物理分开,并采用100M及以上高速以太网构建。
通讯在线保护及故障系统服务器系统服务器GOOSE视频监视终端信息管理兼操作员站2兼操作员站1远动远动联动服务器子站工作站1工作站2变电站层MMS/GOOSE网变电站层网络超五类屏蔽双绞线其他智能电能保护故障间隔层设备计量测控录波SMV网光缆过程层网络GOOSE网合并智能单元单元过程层光缆电缆电子式开关设备互感器(主变、断路器、刀闸)智能变电站通信网络基本构架示意图2 变电站层网络技术方案功能:变电站层网络功能和结构与传统变电站的计算机监控系统网络基本类似,全站信息的汇总功能(包括防误闭锁)可依靠MMS/GOOSE网络实现。
拓扑结构选择:环形和星形拓扑结构相比,其网络可用率有所提高(单故障时两者均不损失功能,少数的复故障环形网可以保留更多的设备通信),但是支持环网的交换机和普通星型交换机相比价格大大提高。
国内经过多年的技术积累,装置普遍具备2~3个独立以太网口,星型网络在变电站实际应用有着更加丰富的使用经验。
国内220kV及以上变电站层网络一般采用双星型拓扑结构;110kV及以下变电站层网络一般采用单星型拓扑结构。
变电站层双星型网络结构示意图系统服务器兼操作员站远动工作站变电站层变电站层网络变电站层交换机2变电站层交换机1保护测控保护测控保护测控保护测控间隔层变电站层双环型网络结构示意图3 过程层网络技术方案功能:过程层网络分为SMV采样值网络和GOOSE信息传输网络。
智能变电站过程层网络技术1引言随着IEC61850变电站网络与通信协议标准的发展和广泛应用,智能变电站实现了全站信息的数字化、通信平台网络化以及信息共享标准化。
IEC61850将智能变电站自动化系统从功能逻辑上分为变电站层、间隔层和过程层三层结构。
过程层是智能变电站区别于传统变电站的特点之一,智能变电站的过程层是一次设备与二次设备的结合面,能够更加有效地解决设备易受干扰、高低压无法有效隔离、信息不能共享等缺点。
但是由于智能变电站的信息数据量庞大,对数据传输的可靠性、实时性要求很高,过程层又大量应用了新设备、新技术,而相关设备和技术的运行业又不是很成熟,因此随之产生的安全性和可靠性方面的问题不容忽视[2-3]。
本文提出了几种典型的过程层网络构建方案,并结合实际案例分析研究了其中的关键性技术。
2过程层组网设计方案2.1方案一本方案又被称为常规互感器方案,即是利用采集单元帮助常规互感器实现采样值的数字化。
下面以线路保护为例来进行说明。
该方案的实现与传统变电站的电缆连接方式相似,点对点采用光缆直连,其结构示意图如图1所示。
整个过程层网络的设计基于IEC61850标准,采集单元独立配置是本方案的优点,这方便后期工程进行改造,同时系统中的继电保护装置不必经过交换机直接进行采样,可通过GOOSE网络直接跳断路器,启动断路器失灵、重合闸。
但是本方案有个缺点,就是增加了采集单元,这提高了过程层网络的结构复杂度,同时常规电流互感器的饱和问题不易解决。
2.2方案二本方案建立在IEC61850标准基础上,电压、电流互感器采用电子式。
优点是传输延时固定,由继电保护装置利用插值法对数据进行同步,可以不依赖于外部时钟。
采样值和信息传输采用网络模式,按电压等级进行组网分类。
本过程层组网方案采用IEEE1588或IRIG-B码方式对时,所有的保护都要求配置主后备功能。
另外有几点需要说明的是,变压器中性点的电流和间隙电流要并入相应侧MU;跳母联、分段断路器及闭锁备自投和启动失灵等变压器保护采用GOOSE网络传输。
关键词:网络通讯技术;智能化;变电站;应用引言近年来,随着互联网技术和通讯技术的飞速发展,这些技术也广泛应用在了变电站中,开启了无人智能变电系统模式。
无线通讯技术以可靠高效的特点被应用在智能电网的信息收集中。
智能电网的关键中心是智能变电站。
变电站需要收集各类信息以及调控电力,人为完成这类工作会产生较大的误差,所以变电站采用智能自动化控制系统,把变电站的信息数字化,实现自动监测管理和遥控保护等功能。
1网络通讯技术的现状网络通讯技术由于部署方便,减少了系统综合布线,使变电站自动化控制越来越简便[1]。
应用在智能变电站中的无线通讯技术有:光无线通讯技术、毫米波通讯技术和物联网通讯技术[2]。
目前在智能电网中使用较多的网络通讯技术是物联网通讯技术,物联网是以互联网为基础,把互联网和信息设备联合在一起,形成一个延伸的网络,用户在延伸端就可进行信息交换,实现对物品的监控识别和管理。
物联网技术通过二维码识别技术和卫星定位系统等可以全方位追踪和控制目标物体的信息,并对信息进行收集整理。
物联网还可对采集的信息进行分析,全方位地了解目标的相关信息。
物联网技术还可对收集到的大量信息进行处理,分析出有意义的信息和无用信息,依据有价值的信息继续实现对物体的跟踪监控,从而建立智能管理体系。
随着社会和科技的不断发展,国家开始建设智能化变电站。
智能化变电站无需人工操作,整个过程通过计算机网络等电子通信技术来检测和管理。
监管人员虽然减少,但是视频监控、环境监控、防误系统、灯光控制等业务量不断增多,随之而来的就是海量的多样化的数据信息,再加上不统一的通信方式,使系统间的联通也变得复杂[3]。
2智能变电站的概念智能变电站指变电站采用自动化控制系统,利用计算机和网络通信技术等对变电站的设备和电路进行自动检测和控制[4]。
近年来,我国主要采用的智能变电站控制系统的逻辑是:在变电站的站控层、间隔层和过程层间使用无线网络技术进行信息交换,再通过电力调度数据网进行数据交换和控制。
浅析智能变电站过程层组网模式摘要:智能变电站是智能电网建设的重要环节,过程层网络则是智能变电站的重要基础,直接关系到全站数据采集和开关控制的可靠性和实时性。
本文通过浅析智能变电站中过程层组网模式中直采直跳、网采网跳、直采网跳的模式,对继电保护直采直跳方案、网跳网跳和直采网跳三种方案的优点缺点对比,对延时、可靠性、经济性等方面进行分析。
通过比较建议智能变电站继电保护采用直跳与网跳两种方案相结合的模式即可保证网络跳闸的可靠性,也可验证网络跳闸的可行性,推动智能变电站技术的发展。
关键词:智能变电站;组网模式;;直采直跳;网采网跳;直采网跳1、智能变电站过程层的组网模式所谓智能变电站,就是采用先进、可靠、集成、低碳、环保的智能设备,以全站信息数字化、通信平台网络化、信息共享标准化为基本要求,自动完成信息采集、测量、控制、保护、计量和监测等基本功能,并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站。
过程层网络,是一种用来连接间隔层设备与过程层设备的中枢网络。
过程层网在智能变电站系统中,有十分重要的作用。
在过程层网络上传输的数据,主要包括传输采样值、面向对象的变电站通用事件等等。
其模式是总线型、环形和星形这三种。
首先,总线形的网络连线方式相比较来说十分简单,以便于日后的施工。
但是其缺点是传输时间和网络延时比较长,由于是总线型的连接方式,所以总线中的任何线路出现连接故障,都会影响整个总线的信息传输使用。
其次是环形结构,这种结构的成本投资高,但是其硬件传输的可靠性强。
最后是星形连接方式,主要是将各子交换机之间都直接接入到主干网的交换机中,以便于减少交换机流量,提高了网络可靠性。
综上所述,星形网是过程层网络模式中的最佳选择。
2、组网方式GOOSE:主要包括开关/刀闸位置,控制开关位置,异常/告警信号,闭锁信号等。
GOOSE链路相当于传统站中的直流控制和信号电缆,传输的是控制指令和信号。
智能变电站过程层应用技术
【摘要】信息技术与经济的迅猛发展,越来越多的新技术将开始应用于各个领域,并发挥着重要的作用。
对于电力方面来说,改革势在必行,并且对人们的日常生活与安全有着重要的作用。
智能变电站是新技术的产物,同时与常规的变电站有着明显的区别,智能变电站实现了全站信息的数字化、通信平台网络化以及信息共享的标准化。
【关键词】智能变电站;过程层应用;技术方案
智能变电站通过使用智能的手段将常规变电站变得更加人性化以及可调节化,智能变电站包含过程层、间隔层以及站控层三个方面,并且符合IEC61850变电站网络与通信协议标准。
过程层是智能变电站区别于常规变电站的主要特点,过程层网络是最直接与一次设备连接的最底层,其运行稳定性直接关系到全站的安全稳定运行。
过程层能够更加有效地解决设备易受干扰、高低压无法有效隔离及信息不能共享等缺点。
智能变电站集合了电子式互感器、合并单元智能终端、交换机等新装置;采用了IEC 61850、IEEE1588新标准;运用了继电保护系统、通信网络结新体系;同时研发了一些新功能。
本文就智能变电站的过程层应用技术作简要的探讨,找出最适合的应用技术。
1 过程层的概念及构成
智能变电站即用智能化的手段将低压负荷量增加时变电站送出满足增加负荷量的电量,当低压负荷量减小时,变电站送出电量随之减少,确保节省能源。
过程层包含由一次设备和智能组件构成的智能设备、合并单元和智能终端,完成变电站电能分配、变换、传输及其测量、控制、保护、计量、状态监测等相关功能。
根据国网相关导则、规范的要求,保护应直接采样,对于单间隔的保护应直接跳闸,涉及多间隔的保护(母线保护)宜直接跳闸。
过程层位于最底层,是一次设备与二次设备的结合,将常规变电站中间隔层的部分功能移至过程层,从而减轻间隔层的功能,确保信息采集的准确性以及高效性。
智能变电站使用智能化开关,一次设备上使用电子式互感器,多个智能电子设备使用之间通过GOOSE、采样值传输机制进行信息的传递。
该设备的配备可以更好的观测变电站的电力使用情况以及信息的检测与数据的采集等。
2 过程层应用的技术要点
2.1 采样值技术要求
电子互感器是智能变电站在整个过程当中承担信号采样和保温传输的主要工具,采样值传输是智能变电站自动化系统过程层与间隔层通信的主要内容,采样值传输是以光纤的方式接入到过程层网络,通过过程层交换机获取信号,实现信息的共享性。
通过交换机本身的优先级技术、虚拟VLAN技术、组播技术等可以有效的防止采样值传输对过程层网络的影响,更主要的方面在于网络传输模
式有效的解决了点对点传输模式下的一些缺陷。
这种技术可以实现跨间隔的保护,由于各间隔采样值均介入了过程层网络,采样值的获取就会非常的方便,并且各间隔的采样值都是共享的,同时光纤的连接也十分的方便有效。
2.2 合并单元的技术要求
智能变电站是智能电网的重要组成部分,应符合IEC61850标准。
其中的合并单元在全站同步时钟的作用下同步采样电网参数并基于IEC61850-9-1与设备层或保护装置进行数据传输。
合并单元是针对电子式互感器,通过合并多个电子式互感器的数据,获取电压以及电流的瞬时值,最终将数据传输到继电保护设备,是过程层采样传输技术的主要实现者。
合并单元的要求性极高,要做好电压附近的保护措施,确保周围的安全隐患,同时也要做好静电的预防措施。
合并单元的守时性极高,当外部的同步信号无法接受的情况下,合并单元就应该启动自身的内部时钟,当守时度不满足于要求时,会有相应的信息标识,以供参考。
2.3 智能终端的技术要求
智能终端也是智能变电站的重要组成部分,与一次设备(如电闸,变压器等)以电缆的方式连接,与二次设备(如测控等)采用光纤连接,在此基础上实现对一次设备的测量等。
智能终端支持GOOSE方式进行信息的传输,具备GOOSE 命令记录功能,智能终端作为一个中间装置以GOOSE方式上传一次设备的各种状态信息,接收二次设备的GOOSE下行控制命令,从而实现对一次设备的控制。
智能终端可以安装在户内柜或者户外柜的封闭空间内,但是要达到相应的安全防护等级,保证安全,预防隐患。
3 过程层方案设计
过程层的组网设计直接关系到线路的运行以及正确的使用,对于使用何种设计方案,本文主要论述几点。
过程层的组网是连接间隔层设备以及过程层设备的中间网络,过程层上传输的数据有传输采样值、GOOSE、IEEE1588精密时钟协议同步报文。
线路连接方式有总线型、环形以及星形,但是总线型网络传输速度太慢,容易延时出现故障;环形则是投资成本太高,并且容易出现网络风暴;而星形无疑是最佳选择,将各个子交换机直接连接到主干线路上的交换机上,减少了中间网络传输的速度,也提高使用的可靠性以及安全性。
过程层的组网设计有常规互感器方案,它是以220KV线路保护为例进行设计的。
有电子式互感器直采直跳方案,是以220KV线路保护以及变压器为例进行设计的。
还有一种是过程层的三网合一技术,它主要是以变压器保护为例进行设计的,本文主要论述这一种方案的设计,三网合一技术主要是将传输采样值、GOOSE、IEEE1588精密时钟协议同步报文三种技术合一,极大程度的实现信息共享,节省电缆线路的使用,但是这种方案基于网络技术的要求性极高,技术难度比较大,所以一定程度上存在着质疑。
不过在此基础上基于IEC62439标准的PRP冗余技术得到广泛的关注,该方案的可操作性极高,并且网络的冗余切换是无缝的,可以极大的提高网络通信系统的可用度,应用前景十分的广泛。
三网合
一技术也得到过相应的技术测试,可行性也是非常的高,备受关注。
4 结束语
智能变电站即一次设备的智能化、数字化,二次设备的集成网络化,将数据和信息集中化采集,使得整个线路的数据采集与配送实现智能化的统一采集与配送,实现信息的快速共享与交流。
智能变电站的建立与使用大大的改变了以往常规变电站中不能做到的部分,并且随着信息技术的快速发展,电力企业也应该紧紧跟随时代发展的步伐,积极改善电力设备不足的方面。
通过对智能变电站过程层的详细了解与规划,提出三网合一的技术,并且该技术还在测验与测试阶段,相信在不仅的将来该技术将得到极大的应用,不仅节省线路的铺设,也使得信息的传输速度得到极大的提升。
该技术将随着不断的发展与进步逐渐向智能数字化方向发展,这需要不断的努力与尝试。
参考文献:
[1]王松,陆承宇.数字化变电站继电保护的GOOSE网络方案[J].电力系统自动化,2009(03).
[2]王改云,苏磊.35kV数字化变电站设计方案探讨[J].现代电子技术,2009(21).
[3]胡道徐,沃建栋.基于IEC 61850的智能变电站虚回路体系[J].电力系统自动化,2010(17).。
