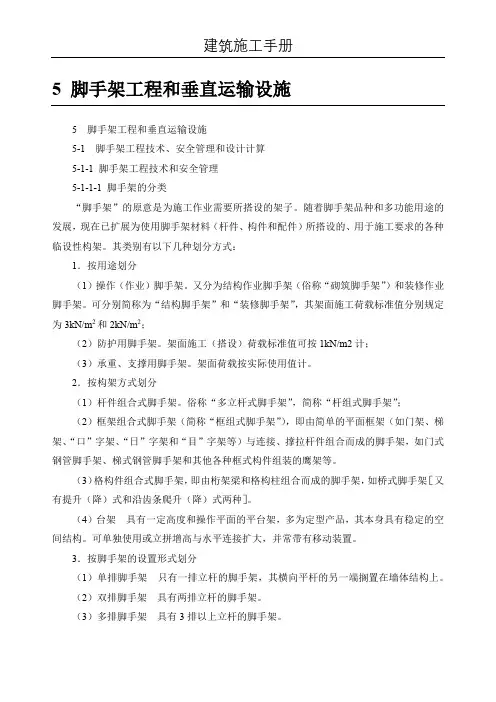

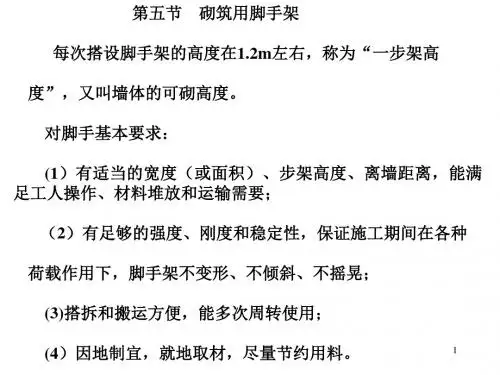

5 脚手架工程和垂直运输设施5 脚手架工程和垂直运输设施5-1 脚手架工程技术、安全管理和设计计算5-1-1 脚手架工程技术和安全管理5-1-1-1 脚手架的分类“脚手架”的原意是为施工作业需要所搭设的架子。
随着脚手架品种和多功能用途的发展，现在已扩展为使用脚手架材料（杆件、构件和配件）所搭设的、用于施工要求的各种临设性构架。
其类别有以下几种划分方式：1．按用途划分（1）操作（作业）脚手架。
又分为结构作业脚手架（俗称“砌筑脚手架”）和装修作业脚手架。
可分别简称为“结构脚手架”和“装修脚手架”，其架面施工荷载标准值分别规定为3kN/m2和2kN/m2；（2）防护用脚手架。
架面施工（搭设）荷载标准值可按1kN/m2计；（3）承重、支撑用脚手架。
架面荷载按实际使用值计。
2．按构架方式划分（1）杆件组合式脚手架。
俗称“多立杆式脚手架”，简称“杆组式脚手架”；（2）框架组合式脚手架（简称“框组式脚手架”），即由简单的平面框架（如门架、梯架、“口”字架、“日”字架和“目”字架等）与连接、撑拉杆件组合而成的脚手架，如门式钢管脚手架、梯式钢管脚手架和其他各种框式构件组装的鹰架等。
（3）格构件组合式脚手架，即由桁架梁和格构柱组合而成的脚手架，如桥式脚手架［又有提升（降）式和沿齿条爬升（降）式两种］。
（4）台架具有一定高度和操作平面的平台架，多为定型产品，其本身具有稳定的空间结构。
可单独使用或立拼增高与水平连接扩大，并常带有移动装置。
3．按脚手架的设置形式划分（1）单排脚手架只有一排立杆的脚手架，其横向平杆的另一端搁置在墙体结构上。
（2）双排脚手架具有两排立杆的脚手架。
（3）多排脚手架具有3排以上立杆的脚手架。
（4）满堂脚手架按施工作业范围满设的、两个方向各有3排以上立杆的脚手架。
（5）满高脚手架按墙体或施工作业最大高度、由地面起满高度设置的脚手架。
（6）交圈（周边）脚手架沿建筑物或作业范围周边设置并相互交圈连接的脚手架。

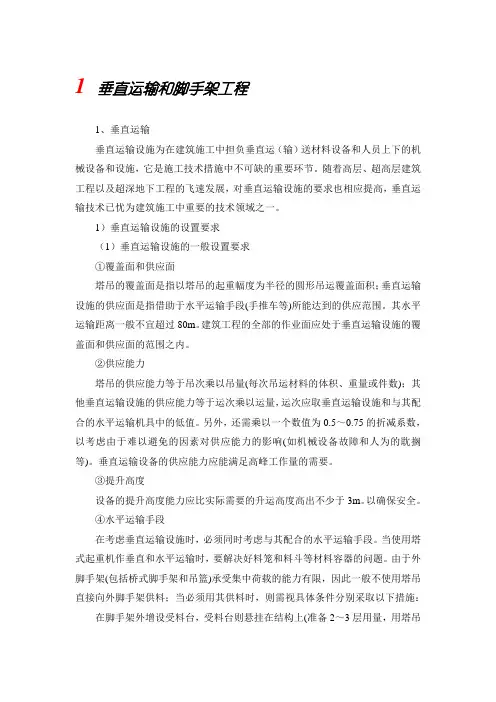

1 垂直运输和脚手架工程1、垂直运输垂直运输设施为在建筑施工中担负垂直运（输）送材料设备和人员上下的机械设备和设施，它是施工技术措施中不可缺的重要环节。
随着高层、超高层建筑工程以及超深地下工程的飞速发展，对垂直运输设施的要求也相应提高，垂直运输技术已忧为建筑施工中重要的技术领域之一。
1）垂直运输设施的设置要求（1）垂直运输设施的一般设置要求①覆盖面和供应面塔吊的覆盖面是指以塔吊的起重幅度为半径的圆形吊运覆盖面积；垂直运输设施的供应面是指借助于水平运输手段(手推车等)所能达到的供应范围。
其水平运输距离一般不宜超过80m。
建筑工程的全部的作业面应处于垂直运输设施的覆盖面和供应面的范围之内。
②供应能力塔吊的供应能力等于吊次乘以吊量(每次吊运材料的体积、重量或件数)；其他垂直运输设施的供应能力等于运次乘以运量，运次应取垂直运输设施和与其配合的水平运输机具中的低值。
另外，还需乘以一个数值为0.5～0.75的折减系数，以考虑由于难以避免的因素对供应能力的影响(如机械设备故障和人为的耽搁等)。
垂直运输设备的供应能力应能满足高峰工作量的需要。
③提升高度设备的提升高度能力应比实际需要的升运高度高出不少于3m。
以确保安全。
④水平运输手段在考虑垂直运输设施时，必须同时考虑与其配合的水平运输手段。
当使用塔式起重机作垂直和水平运输时，要解决好料笼和料斗等材料容器的问题。
由于外脚手架(包括桥式脚手架和吊篮)承受集中荷载的能力有限，因此一般不使用塔吊直接向外脚手架供料；当必须用其供料时，则需视具体条件分别采取以下措施：在脚手架外增设受料台，受料台则悬挂在结构上(准备2～3层用量，用塔吊安装)；使用组联小容器，整体起吊，分别卸至各作业地点；在脚手架上设置小受料斗(需加设适当的拉撑)，将砂浆分别卸注于小料斗中。
当使用其他垂直运输设施时，一般使用手推车(单轮车、双轮车和各种专用手推车)作水平运输。
其运载量取决于可同时装入几部车子以及单位时间内的提升次数。
脚手架工程和垂直运输施工方案1外脚手架根据施工阶段的要求，考虑业主售楼及安全文明施工等因素，本工程外脚手架4层以下采用沿建筑物四周搭设的单立杆双排扣件式钢管脚手架，落于楼面上，底部垫废旧模板。
脚手架外挂密目式安全网，垂直高度每隔三个楼层设鱼网式水平安全兜网一道，并在结构上预埋钢管与外架做刚性连接，拉接点水平间离6m、纵距每层设距一次。
脚手架立杆纵距1.5m，步距1.8m，横距1.05m，距地面高200mm设纵横向扫地杆，剪刀撑沿脚手架外侧高度由下而上连续设置、全长连续设置。
外架内设“之”字型马道，用短钢管搭设梯步，上铺木板钉防滑木条，两侧设1.2m高扶手，以供施工人员上、下，另在人货电梯安装外架外侧需搭设上人马道，在首层主要施工出入口，用钢管搭设双定安全通道，洞口尺寸为4m×4m，在其上部用木板覆盖，两侧用安全网围护，并悬挂安全标志牌。
脚手架的拆除定专人负责，统一指挥，上下呼应，动作协调。
拆除过程中不得换人，严格按照脚手架拆除程序进行拆除作业。
拆下的钢管、扣件及时运至地面指定的地点，分类堆放。
(1)搭设顺序:按建筑物的平面形状放线、定点→选用200×200×18层板做木垫块，沿小横杆顺向铺设→按立杆间距排放低垫→放置纵向扫地杆→逐根竖立立杆，随即与纵向扫地杆扣牢→安装第一步小横杆、第二步小横杆→架设临时支撑→依次安装第三、第四号大横杆和小横杆→放置连墙杆→连接主杆→加设剪力撑于外立面及建筑物四周→铺设脚手板→随搭设高度满挂合格的安全网。
(2)构造要求：①扫地杆离地面不得超过200mm。
②立杆：纵向间距不大于1.5m，横向间距1.05m，里排离墙不超过25cm，相邻立杆接头要错开，对接用一字扣连接。
（加密扣件式钢管脚手架立杆纵向间距、横向间距不大于0.8m）③大横杆步距 1.8m，架子外侧两步之间搭设栏杆，钢管接头要错开，用一字扣连接，大横杆与立杆用十字扣连接。
④小横杆搁于大横杆上，两头各伸出100mm，小横杆与大横杆用十字扣连接。
