房屋第2篇第1章建筑平面功能分析和平面组合设计
住宅中的厨房、浴厕等辅助用房的平面和室内透视图。
第二节 交通联系部分的平面设计
交通联系部分设计的主要要求有: (1)满足使用高峰时段人流、货流通过所需占用的安 全尺度;
(2)符合紧急情况下规范所规定的疏散要求;
(3)满足采光通风要求; (4)方便各使用空间之间的联系。
一、过道(走廊)
过道(走廊)是连结各个房间、楼梯和门厅等各 部分,以解决房屋中水平联系和疏散问题。
四、辅助房间的平面设计
各类民用建筑中辅助房间的平面设计,和上述使 用房间的设计分析方法基本相同。厕所、盥洗室等 辅助房间，通常根据各种建筑物的使用特点和使用 人数的多少,先确定所需设备的个数(见表2-3)。
根据计算所得的设备数量,考虑在整幢建筑物中
厕所、盥洗室的分间情况,最后在建筑平面组合中,
图2-7为一双侧采光方形教室的平面组合
学校专用六角形教室的平面组合
图2-9所
示是各种不
同形状的音
乐教室实例。
在大量性民用建筑中,例如住宅、宿舍、学校、
办公楼等建筑类型,大多采用矩形平面的房间。
大型性民用建筑的平面以至整个体型可能采 用多种形状。例如室内人数多、有视听和疏散要 求的剧院观众厅、体育馆比赛大厅等(图2-10)。
第二章
建筑平面的功能分析和 平面组合设计
本章提要 本章内容包括建筑平面设计的内容，主要 使用房间设计、辅助使用房间设计、交通联系 部分的设计、建筑平面的组合设计。 以上内容以大量性民用建筑为主，论述了 平面设计一般原理和方法，在分析过程中，着 重于建筑的共性，运用一般性的原理阐明民用 建筑中平面设计的普遍性和规律性的问题。学 习本章时要总结其规律，灵活运用，勤于观察 与思考，不断地实践，这是搞好民用建筑方案 设计非常重要的基础。
建筑平面功能分析及平面组合设计研究
建筑平面功能分析及平面组合设计研究摘要：随着我国经济的发展，人民生活水平的提高，人们对生活的质量有了更高的追求。
在住的方面，人们对房屋的地理位置，房屋的美观性和舒适性等方面也有了更高的要求。
这不仅促进了建筑行业的发展，同时也为建筑行业带来了新的挑战与机遇。
为了使房屋的美观性与实用性得到提升，设计师们开始注重对建筑平面功能的分析与对平面组合设计的研究。
对于建筑而言，对建筑进行平面功能分析和设计研究平面组合有利于整个建筑工程的施工质量与规划质量的提高。
同时对平面功能进行分析与组合的设计有利于提高房屋的利用率，加强人们居住的幸福感。
因此，做好建筑平面分析与平面组合设计研究是建筑中必不可少的一个部分。
关键词：建筑工程；平面功能；分析；组合设计；研究；随着建筑业的不断发展，建筑行业面临了新的机遇和挑战。
如何将建筑中若干房间和交通部分合理的结合起来，使之成为一个兼具美观性和使用的建筑，是目前房屋建筑建设中应当注意的问题。
毕竟在进行房屋的建筑时，我们已经不能单纯的对房屋的质量做出高规格的要求，同样也要对建筑的每一个空间进行设计，研究空间的主从关系，从这种复杂的关系中，找到适合于这个建筑的空间布局与规划，要最大程度的提高空间的利用率，同时也应注意建筑的美观性。
本文将会把我的工作经验和理论实际结合起来，对建筑平面功能分析和平面组合设计做出探究。
希望能够对建筑中空间的发展做出贡献。
1 平面功能分析平面功能分析就是指观察人在空间中的活动行为，并对这一活动行为做出分析找出活动行为的规律，用这个规律来作为空间划分和功能分布的依据。
常见的平面功能分析的方法有:①单元分析法。
单元分析法是指将建筑物分成若干个单元，这样就可以将一个建筑物看成是若干个单元构成，而这些单元之间是没有内在功能联系的。
因此，我们可以依据这些单元的空间使用情况进行分析，然后设计适合于建筑的平面功能。
②流线分析法。
流线分析法是指依据人流、车流、行李流量等对空间做出流量的规划。
第1章建筑平面功能分析和平面组合设计
ቤተ መጻሕፍቲ ባይዱ
走道的长度控制
图
走道的长度控制
注：1．敞开式外廊建筑的房间门至外部出口或楼梯间的最大距离可按本表 增加5m。 2．设自动喷水灭火系统的建筑物，其最大疏散距离可按本表规定增加25％ 。 3 房间内任一点到该房间直接通向疏散走道的疏散门的距离计算：住宅应为 最远房间内任一点到户门的距离，跃层式住宅内的户内楼梯的距离可按 其梯段总长度的水平投影尺寸计算。 4.直接通向疏散走道的房间疏散门至最近非封闭楼梯间的距离，当房间位于 两个楼梯间之间时，应按本表的规定减少5.0m；当房间位于袋形走道两 侧或尽端时，应按本表的规定减少2.0m。
①家具和设备所占用的面积；图2.1.1.1 ②人们使用家具设备及活动所需的面积；图2.1.1.2 ③房间内部的交通面积。图2.1.1.1 在实际工程设计中房间面积有面积定额，可根据实际情况选用。
部分民用建筑房间面积定额参考指标
项目 建筑类型 中小学 铁路旅客站 图书馆
房间名称 普通教室 普通候车室 普通阅览室
第1章建筑平面功能分析和平面组合设计
组成平面各部分使用功能分类图2.1 主要使用房间：住宅： 起居室、卧室 教学楼：教室、实验室
1.使用部分
剧院：观众厅
辅助使用房间：住宅：厨房、卫生间、贮藏室 教学楼：卫生间、资料室、教休室 剧院：化妆室、库房等
2、交通联系部分:门厅、走廊、楼梯、电梯等 3、房屋构件所占的面积：墙、柱、隔断
耐火等级 一、二级 三级 四级 层数 2、3层 2、3层 2层 每层最大建筑面积 (m2) 500 200 200 人 数
第二层和第三层人 数之和不超过100人 第二层和第三层人 数之和不超过50人 第二层人数不超过 30人
7、电梯
走道的长度控制
图
走道的长度控制
注：1．敞开式外廊建筑的房间门至外部出口或楼梯间的最大距离可按本表 增加5m。 2．设自动喷水灭火系统的建筑物，其最大疏散距离可按本表规定增加25％ 。 3 房间内任一点到该房间直接通向疏散走道的疏散门的距离计算：住宅应为 最远房间内任一点到户门的距离，跃层式住宅内的户内楼梯的距离可按 其梯段总长度的水平投影尺寸计算。 4.直接通向疏散走道的房间疏散门至最近非封闭楼梯间的距离，当房间位于 两个楼梯间之间时，应按本表的规定减少5.0m；当房间位于袋形走道两 侧或尽端时，应按本表的规定减少2.0m。
①家具和设备所占用的面积；图2.1.1.1 ②人们使用家具设备及活动所需的面积；图2.1.1.2 ③房间内部的交通面积。图2.1.1.1 在实际工程设计中房间面积有面积定额，可根据实际情况选用。
部分民用建筑房间面积定额参考指标
项目 建筑类型 中小学 铁路旅客站 图书馆
房间名称 普通教室 普通候车室 普通阅览室
第1章建筑平面功能分析和平面组合设计
组成平面各部分使用功能分类图2.1 主要使用房间：住宅： 起居室、卧室 教学楼：教室、实验室
1.使用部分
剧院：观众厅
辅助使用房间：住宅：厨房、卫生间、贮藏室 教学楼：卫生间、资料室、教休室 剧院：化妆室、库房等
2、交通联系部分:门厅、走廊、楼梯、电梯等 3、房屋构件所占的面积：墙、柱、隔断
耐火等级 一、二级 三级 四级 层数 2、3层 2、3层 2层 每层最大建筑面积 (m2) 500 200 200 人 数
第二层和第三层人 数之和不超过100人 第二层和第三层人 数之和不超过50人 第二层人数不超过 30人
7、电梯
建筑平面的功能分析和平面组合设计第2讲精品PPT课件
12
2. 宽度 ：应符合人流、货流通畅和消防安全的要求 通常单股人流的通行宽度为550～700mm。因此考虑两人并列行走或迎面
交叉，较少人流使用的过道净宽度，包括消防楼梯的最小净宽度都不得小于 1100mm 。
对于有大量人流通过的走道，其宽度根据使用情况，相关规范都作出了下 限的要求。例如民用建筑中中小学的设计规范中规定，当走道为内廊，也就是 两侧均有使用房间的情况下，其净宽度不得小于2100mm；而当走道为外廊， 也就是单侧连接使用房间，并为开敞式明廊时，其净宽度不得小于1800mm。
●建筑物交通联系部分包括： 1.走道——建筑物中最大量使用的交通联系部分 2.门厅和过厅 ——门厅是在建筑物的主要出入口处起内外过渡、集散人流 作用的交通枢纽。过厅一般位于体型较复杂的建筑物各分段的连接处或建 筑物内部某些人流或物流的集中交汇处，起到缓冲的作用 3.楼梯和电梯 ——建筑物中起垂直交通枢纽作用的重要部分
指满足主要使用功能和辅助使用功 能的那部分空间。例如住宅中的起 居室、卧室等起主要功能作用的空 间和卫生间、厨房等起次要功能作 用的空间，工业厂房中的生产车间 等起主要功能作用的空间和仓库、 更衣室、办公室等起次要功能作用 的空间
指专门用来连通建筑物的各使用部 分的那部分空间。例如许多建筑物 的门厅、过厅、走道（水平交通）、 楼梯、电梯（垂直交通）等等
名称
位于两个外部出口或楼梯间之间的房间
位于袋形走道两侧或尽端的房间
耐火等级
耐火等级
一、二级
三级
四级
一、二级
三级Leabharlann 四级托儿所、幼儿25
20
—
20
15
—
园
医院、疗养院
35
30
—
2. 宽度 ：应符合人流、货流通畅和消防安全的要求 通常单股人流的通行宽度为550～700mm。因此考虑两人并列行走或迎面
交叉，较少人流使用的过道净宽度，包括消防楼梯的最小净宽度都不得小于 1100mm 。
对于有大量人流通过的走道，其宽度根据使用情况，相关规范都作出了下 限的要求。例如民用建筑中中小学的设计规范中规定，当走道为内廊，也就是 两侧均有使用房间的情况下，其净宽度不得小于2100mm；而当走道为外廊， 也就是单侧连接使用房间，并为开敞式明廊时，其净宽度不得小于1800mm。
●建筑物交通联系部分包括： 1.走道——建筑物中最大量使用的交通联系部分 2.门厅和过厅 ——门厅是在建筑物的主要出入口处起内外过渡、集散人流 作用的交通枢纽。过厅一般位于体型较复杂的建筑物各分段的连接处或建 筑物内部某些人流或物流的集中交汇处，起到缓冲的作用 3.楼梯和电梯 ——建筑物中起垂直交通枢纽作用的重要部分
指满足主要使用功能和辅助使用功 能的那部分空间。例如住宅中的起 居室、卧室等起主要功能作用的空 间和卫生间、厨房等起次要功能作 用的空间，工业厂房中的生产车间 等起主要功能作用的空间和仓库、 更衣室、办公室等起次要功能作用 的空间
指专门用来连通建筑物的各使用部 分的那部分空间。例如许多建筑物 的门厅、过厅、走道（水平交通）、 楼梯、电梯（垂直交通）等等
名称
位于两个外部出口或楼梯间之间的房间
位于袋形走道两侧或尽端的房间
耐火等级
耐火等级
一、二级
三级
四级
一、二级
三级Leabharlann 四级托儿所、幼儿25
20
—
20
15
—
园
医院、疗养院
35
30
—
3 建筑平面功能分析和建筑平面的组合设计
1.个数、容量和平面分布 ：在日常使用中，快速、方便地到达各使用层面 ； 楼、电梯应靠近建筑物各层平面人流或货流的主要出入口布置 ；
数量和分布需综合建筑物的使用性质、各层人数和消防分区等因素来确定
2.使用的安全 ：应按各类建筑的设计规范中对于楼梯间的设置及其构造要求 来设计
3.4 建筑平面的组合设计

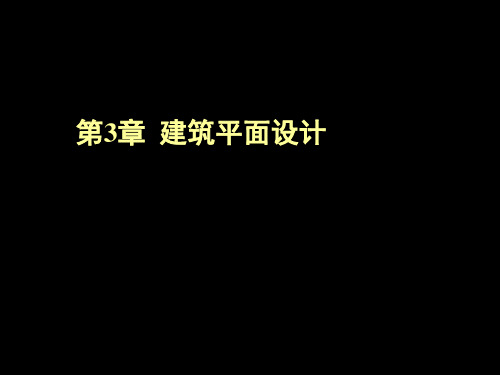

第3章 建筑平面设计
第3章 建筑平面设计
3.1 建筑平面的功能分析和平面组合设计 平面图——建筑物各层的水平剖切图，是从各层标高以 上大约直立的人眼的高度将建筑物水平剖切后朝下看所 得的该层的水平投影图。 既表示建筑物在水平方向各部分之间的组合关系，又反 映各建筑空间与围合它们的垂直构件之间的相关关系。
2. 并联式组合：通过走道或一个处在中心位置的公共部分， 连结并联的各个使用空间。在这种情况下，各使用空间互相 (b) 用走道连接 (c) 用起居室连接各其它房间的典型住宅平面 (d) 某旅馆用内走道连接各间客房 独立，使用部分和交通部分的功能明确，是使用最多最常见 各并联部分 的一种组合方式 并联式平面组合的建筑实例
民用建筑 常用家具尺寸
人体尺度和人体活动 所需的空间尺度
教室、卧室、营业厅中 家具近旁必要尺寸
3.2 建筑物使用部分的平面设计
确定建筑物内部使用部分的平面面积和空间形状的主要依据： 满足使用功能的需求 需使用的设备及家具所需占用的空间 人在该空间中进行相关活动所需的 面积（包括使用活动及进行室内交 通的面积）
顾客入口
某饭店大堂
工作人员入口
并联式的平面组合交通 组织尽量明确简捷，避 免不必要的交叉
3.4 建筑平面的组合设计
●建筑物使用部分的功能分区 ： ●建筑物各部分的使用顺序和交通路线组织 ： ●建筑物的平面组合方式 ： 1. 串连式组合：令各使用部分之间互相穿通 。通常可见于空 间的使用顺序和连续性较强，或使用时联系相当紧密，相互 间不需要单独分隔的情况 2. 并联式组合：通过走道或一个处在中心位置的公共部分， 连结并联的各个使用空间。在这种情况下，各使用空间互相 独立，使用部分和交通部分的功能明确，是使用最多最常见 的一种组合方式 3. 混合式组合：使用以上两种方法，根据需要，在建筑物的 某一个局部采用一种组合方式，而在整体上以另一种组合方式 为主
数量和分布需综合建筑物的使用性质、各层人数和消防分区等因素来确定
2.使用的安全 ：应按各类建筑的设计规范中对于楼梯间的设置及其构造要求 来设计
3.4 建筑平面的组合设计
第3章 建筑平面设计
第3章 建筑平面设计
3.1 建筑平面的功能分析和平面组合设计 平面图——建筑物各层的水平剖切图，是从各层标高以 上大约直立的人眼的高度将建筑物水平剖切后朝下看所 得的该层的水平投影图。 既表示建筑物在水平方向各部分之间的组合关系，又反 映各建筑空间与围合它们的垂直构件之间的相关关系。
2. 并联式组合：通过走道或一个处在中心位置的公共部分， 连结并联的各个使用空间。在这种情况下，各使用空间互相 (b) 用走道连接 (c) 用起居室连接各其它房间的典型住宅平面 (d) 某旅馆用内走道连接各间客房 独立，使用部分和交通部分的功能明确，是使用最多最常见 各并联部分 的一种组合方式 并联式平面组合的建筑实例
民用建筑 常用家具尺寸
人体尺度和人体活动 所需的空间尺度
教室、卧室、营业厅中 家具近旁必要尺寸
3.2 建筑物使用部分的平面设计
确定建筑物内部使用部分的平面面积和空间形状的主要依据： 满足使用功能的需求 需使用的设备及家具所需占用的空间 人在该空间中进行相关活动所需的 面积（包括使用活动及进行室内交 通的面积）
顾客入口
某饭店大堂
工作人员入口
并联式的平面组合交通 组织尽量明确简捷，避 免不必要的交叉
3.4 建筑平面的组合设计
●建筑物使用部分的功能分区 ： ●建筑物各部分的使用顺序和交通路线组织 ： ●建筑物的平面组合方式 ： 1. 串连式组合：令各使用部分之间互相穿通 。通常可见于空 间的使用顺序和连续性较强，或使用时联系相当紧密，相互 间不需要单独分隔的情况 2. 并联式组合：通过走道或一个处在中心位置的公共部分， 连结并联的各个使用空间。在这种情况下，各使用空间互相 独立，使用部分和交通部分的功能明确，是使用最多最常见 的一种组合方式 3. 混合式组合：使用以上两种方法，根据需要，在建筑物的 某一个局部采用一种组合方式，而在整体上以另一种组合方式 为主
同济大学《房屋建筑学》(第4版)复习笔记-建筑空间构成及组合(圣才出品)

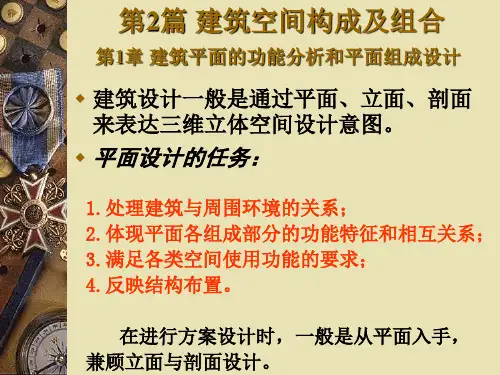

第2篇建筑空间构成及组合第1章建筑平面的功能分析和平面组合设计按照建筑平面的使用性质，分为使用部分和交通联系部分。
使用部分是指满足主要使用功能和辅助使用功能的空间。
交通联系部分是指专门用来连通建筑物各使用部分的空间。
一、建筑物使用部分的平面设计1．确定平面面积和空间形状（1）设备及家具所需占用的空间。
（2）人在该空间中进行相关活动所需的面积。
2．与建筑物使用空间的平面形状有关的因素矩形是采用最多的平面形式。
（1）该空间中设备和家具的数量以及布置方式。
（2）使用者在该空间中的活动方式。
（3）采光、通风及热工、声学、消防等要求。
二、建筑物交通联系部分的平面设计1．确定建筑物交通联系部分的平面尺寸和形状（1）满足使用高峰时段人流、货流通过所需占用的安全尺度。
（2）符合紧急情况下规范所规定的疏散要求。
（3）方便各使用空间之间的联系。
（4）满足采光、通风等要求。
2．走道（1）走道是建筑物中最大量使用的交通联系部分。
（2）走道的宽度应符合人流、货流通畅和消防安全的要求。
走道的长度对消防疏散的影响最大。
疏散距离是指使用房间对走道的出口到达疏散口之间的距离。
（3）走道的平面形状决定建筑内部的交通组织，也决定建筑物的平面形状。
3．门厅和过厅（1）门厅是指在建筑物的主要出入口处起内外过渡、集散人流作用的交通枢纽。
过厅一般位于体型较复杂的建筑物各分段的连接处或建筑物内部部分人流、物流的集中交汇处，起缓冲作用。
（2）门厅和过厅设计中的重要问题是导向性明确。
（3）在公共建筑中，门厅内还设置接待问讯台、休息座、会客处、小卖部等。
（4）门厅和过厅的内部空间组织和所形成的体形、体量，往往是建筑物设计中的活跃元素，或是复杂建筑物形态中的关节点。
4．楼梯和电梯楼梯和电梯是建筑物中起垂直交通枢纽作用的重要部分。
楼、电梯设计的首要要求是在日常生活中快速、方便地到达各使用层面。
（1）楼、电梯应靠近建筑物各层平面人流、货流的主要出入口布置，使其到达各使用部分端点的距离较为均匀。
第2篇建筑空间构成及组合第1章2
1）该空间中设备和家具的数量以及布置方式；
2）使用者在该空间中的活动方式；
3）采光、通风及热工、声学、消防等方面的 综合要求。
第2篇 建筑空间构成及组合
1.1 建筑物使用部分的平面设计
50座矩形平面教室的布置
第2篇 建筑空间构成及组合
1.1 建筑物使用部分的平面设计
教室中基本满足视听要求的平面范围和形状的几种可能性
第2篇 建筑空间构成及组合
1.1 建筑物使用部分的平面设计
沿外墙长向布置 矩形教室的平面组合
双侧采光方形教室的平面组合
一专用学校六角 形的教室平面组合
第2篇 建筑空间构成及组合
1.1 建筑物使用部分的平面设计
各种不同形状的音乐教室
第2篇 建筑空间构成及组合
1.1 建筑物使用部分的平面设计
1.2 建筑物交通联系部分的平面设计
房间门之外部出口或楼梯间的最大距离
位于两个外部出口或楼梯之 间的房间
耐火等级
位于袋形过道两侧或尽端的房 间
耐火等级
建筑类型
托儿所、 幼儿园
医院、疗 养院
一、二 级 25
35
三级 20 20
四级 一、二级 三级
－
20
15
－
20
15
四级 － －
学校
35
30
－
22
20
－
1.1 建筑物使用部分的平面设计
建筑平面中各个使用房间和辅助房间，是建筑 平面组合的基本单元。
使用房间的分类（功能）： 生活用房间——安静、少干扰 工作、学习用房间——安静、少干扰 公共活动房间——人流集中
第2篇 建筑空间构成及组合
1.1 建筑物使用部分的平面设计
2）使用者在该空间中的活动方式；
3）采光、通风及热工、声学、消防等方面的 综合要求。
第2篇 建筑空间构成及组合
1.1 建筑物使用部分的平面设计
50座矩形平面教室的布置
第2篇 建筑空间构成及组合
1.1 建筑物使用部分的平面设计
教室中基本满足视听要求的平面范围和形状的几种可能性
第2篇 建筑空间构成及组合
1.1 建筑物使用部分的平面设计
沿外墙长向布置 矩形教室的平面组合
双侧采光方形教室的平面组合
一专用学校六角 形的教室平面组合
第2篇 建筑空间构成及组合
1.1 建筑物使用部分的平面设计
各种不同形状的音乐教室
第2篇 建筑空间构成及组合
1.1 建筑物使用部分的平面设计
1.2 建筑物交通联系部分的平面设计
房间门之外部出口或楼梯间的最大距离
位于两个外部出口或楼梯之 间的房间
耐火等级
位于袋形过道两侧或尽端的房 间
耐火等级
建筑类型
托儿所、 幼儿园
医院、疗 养院
一、二 级 25
35
三级 20 20
四级 一、二级 三级
－
20
15
－
20
15
四级 － －
学校
35
30
－
22
20
－
1.1 建筑物使用部分的平面设计
建筑平面中各个使用房间和辅助房间，是建筑 平面组合的基本单元。
使用房间的分类（功能）： 生活用房间——安静、少干扰 工作、学习用房间——安静、少干扰 公共活动房间——人流集中
第2篇 建筑空间构成及组合
1.1 建筑物使用部分的平面设计
建筑平面的功能分析和平面组合设计
Ø 满足使用功能的需求功能分析
u 1．主要用房房间平面面积的确定
u 依据： 使用性质
Ø 使用人数、人在该空间中进行活动所需的面积（包
括使用活动及进行室内交通的面积）；
Ø 需使用的设备及家具所需占用的空间
26.08.2021
不同建筑物面积指标限额
.辽宁工程技术大学
LiaoNing Technical University
26.08.2021
.辽宁工程技术大学
LiaoNing Technical University
26
房 间 尺 寸 举 例 １
26.08.2021
.辽宁工程技术大学
LiaoNing Technical University
27
房间尺寸举例２
26.08.2021
.辽宁工程技术大学
LiaoNing Technical University
.辽宁工程技术大学
LiaoNing Technical University
3
第1章 建筑平面的功能分析和平面组合设计
u 建筑平面图：建筑物各层的水平剖切图，是从各层标 高以上大约直立的人眼的高度将建筑物水平剖切后朝 下看所得的该层的水平投影图。
Ø 平面图既表示建筑物在水平方向各部分形状、尺
度及相互之间的组合关系，又反映各建筑空间与 围合它们的垂直构件之间的相关关系。
33
门的宽度和数量
u满足《建筑设计防火规范》（GB50016-2006） （5.3条）等的要求，如：
Ø 1）公共建筑和通廊式非住宅类居住建筑中各房间疏散门的
数量应经计算确定，且不应少于2 个，该房间相邻2 个疏散 门最近边缘之间的水平距离不应小于5.0m。当符合下列条 件之一时，可设置1个：
u 1．主要用房房间平面面积的确定
u 依据： 使用性质
Ø 使用人数、人在该空间中进行活动所需的面积（包
括使用活动及进行室内交通的面积）；
Ø 需使用的设备及家具所需占用的空间
26.08.2021
不同建筑物面积指标限额
.辽宁工程技术大学
LiaoNing Technical University
26.08.2021
.辽宁工程技术大学
LiaoNing Technical University
26
房 间 尺 寸 举 例 １
26.08.2021
.辽宁工程技术大学
LiaoNing Technical University
27
房间尺寸举例２
26.08.2021
.辽宁工程技术大学
LiaoNing Technical University
.辽宁工程技术大学
LiaoNing Technical University
3
第1章 建筑平面的功能分析和平面组合设计
u 建筑平面图：建筑物各层的水平剖切图，是从各层标 高以上大约直立的人眼的高度将建筑物水平剖切后朝 下看所得的该层的水平投影图。
Ø 平面图既表示建筑物在水平方向各部分形状、尺
度及相互之间的组合关系，又反映各建筑空间与 围合它们的垂直构件之间的相关关系。
33
门的宽度和数量
u满足《建筑设计防火规范》（GB50016-2006） （5.3条）等的要求，如：
Ø 1）公共建筑和通廊式非住宅类居住建筑中各房间疏散门的
数量应经计算确定，且不应少于2 个，该房间相邻2 个疏散 门最近边缘之间的水平距离不应小于5.0m。当符合下列条 件之一时，可设置1个：
建筑平面的功能分析和平面组合设计
考虑环保和可持续性，采用绿 色建筑材料和技术，降低能耗
和环境影响。
03
案例分析
案例一：某居住小区的平面功能分析
总结词
功能齐全、空间布局合理
详细描述
该居住小区的平面设计充分考虑了居民的生活需求，合理安排了住宅、绿化、休 闲、服务等功能区域，使得小区空间布局既紧凑又舒适。同时，设计注重日照、 通风等因素，为居民创造了一个宜居的生活环境。
感谢您的观看
THANKS
垂直交通
根据建筑楼层高度和功能需求，设置合适的楼梯、电梯等垂直交通设施，优化 垂直交通流线。
02
平面组合设计
平面设计原则
01
02
03
04
功能优先
以满足建筑功能需求为首要原 则，确保平面布局合理、高效
。
空间最大化
合理利用空间，提高建筑的使 用率，同时保持空间舒适度。
流线清晰
确保建筑内的交通流线清晰、 顺畅，便于人员流动和物资运
空间布局
开放式布局
打破传统空间界限，采用灵活的隔断 和家具布置，创造开放、通透的空间 感，提高空间利用率和交互性。
封闭式布局
根据功能需求，设置明确的分隔和独 立空间，以满足不同工作或生活需求 ，提供安静、私密的环境。
流线设计
水平交通
设计合理的走廊、通道等水平交通流线，确保空间内人员流动的顺畅和安全。
不足
本研究未能全面考虑建筑平面与其他设计要素的相互作用， 未来研究可进一步拓展相关内容。
对未来研究的建议与展望
建议
未来研究可进一步深化建筑平面的功 能分析，探索更多种类的平面组合设 计方案，以提高建筑设计的质量和效 率。
展望
随着科技的发展和人们需求的不断变 化，建筑平面将面临更多的挑战和机 遇。未来研究可关注建筑平面的可持 续发展、智能化设计等方面，以适应 时代发展布置， 形成相对独立的平面布
和环境影响。
03
案例分析
案例一：某居住小区的平面功能分析
总结词
功能齐全、空间布局合理
详细描述
该居住小区的平面设计充分考虑了居民的生活需求，合理安排了住宅、绿化、休 闲、服务等功能区域，使得小区空间布局既紧凑又舒适。同时，设计注重日照、 通风等因素，为居民创造了一个宜居的生活环境。
感谢您的观看
THANKS
垂直交通
根据建筑楼层高度和功能需求，设置合适的楼梯、电梯等垂直交通设施，优化 垂直交通流线。
02
平面组合设计
平面设计原则
01
02
03
04
功能优先
以满足建筑功能需求为首要原 则，确保平面布局合理、高效
。
空间最大化
合理利用空间，提高建筑的使 用率，同时保持空间舒适度。
流线清晰
确保建筑内的交通流线清晰、 顺畅，便于人员流动和物资运
空间布局
开放式布局
打破传统空间界限，采用灵活的隔断 和家具布置，创造开放、通透的空间 感，提高空间利用率和交互性。
封闭式布局
根据功能需求，设置明确的分隔和独 立空间，以满足不同工作或生活需求 ，提供安静、私密的环境。
流线设计
水平交通
设计合理的走廊、通道等水平交通流线，确保空间内人员流动的顺畅和安全。
不足
本研究未能全面考虑建筑平面与其他设计要素的相互作用， 未来研究可进一步拓展相关内容。
对未来研究的建议与展望
建议
未来研究可进一步深化建筑平面的功 能分析，探索更多种类的平面组合设 计方案，以提高建筑设计的质量和效 率。
展望
随着科技的发展和人们需求的不断变 化，建筑平面将面临更多的挑战和机 遇。未来研究可关注建筑平面的可持 续发展、智能化设计等方面，以适应 时代发展布置， 形成相对独立的平面布
建筑平面功能分析及平面组合设计

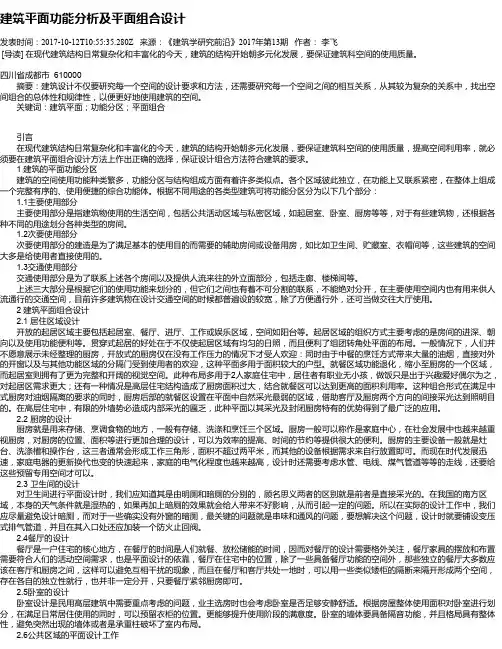

建筑平面功能分析及平面组合设计发表时间：2017-10-12T10:55:35.280Z 来源：《建筑学研究前沿》2017年第13期作者：李飞[导读] 在现代建筑结构日常复杂化和丰富化的今天，建筑的结构开始朝多元化发展，要保证建筑科空间的使用质量。
四川省成都市 610000摘要：建筑设计不仅要研究每一个空间的设计要求和方法，还需要研究每一个空间之间的相互关系，从其较为复杂的关系中，找出空间组合的总体性和规律性，以便更好地使用建筑的空间。
关键词：建筑平面；功能分区；平面组合引言在现代建筑结构日常复杂化和丰富化的今天，建筑的结构开始朝多元化发展，要保证建筑科空间的使用质量，提高空间利用率，就必须要在建筑平面组合设计方法上作出正确的选择，保证设计组合方法符合建筑的要求。
1 建筑的平面功能分区建筑的空间使用功能种类繁多，功能分区与结构组成方面有着许多类似点。
各个区域彼此独立，在功能上又联系紧密，在整体上组成一个完整有序的、使用便捷的综合功能体。
根据不同用途的各类型建筑可将功能分区分为以下几个部分：1.1主要使用部分主要使用部分是指建筑物使用的生活空间，包括公共活动区域与私密区域，如起居室、卧室、厨房等等，对于有些建筑物，还根据各种不同的用途划分各种类型的房间。
1.2次要使用部分次要使用部分的建造是为了满足基本的使用目的而需要的辅助房间或设备用房，如比如卫生间、贮藏室、衣帽间等，这些建筑的空间大多是给使用者直接使用的。
1.3交通使用部分交通使用部分是为了联系上述各个房间以及提供人流来往的外立面部分，包括走廊、楼梯间等。
上述三大部分是根据它们的使用功能来划分的，但它们之间也有着不可分割的联系，不能绝对分开，在主要使用空间内也有用来供人流通行的交通空间，目前许多建筑物在设计交通空间的时候都普遍设的较宽，除了方便通行外，还可当做交往大厅使用。
2 建筑平面组合设计2.1 居住区域设计开放的起居区域主要包括起居室、餐厅、进厅、工作或娱乐区域，空间如阳台等。
第一章 建筑平面的功能分析和平面组合设计
3） 联系与分隔关系
房间的使用性质上还有如“闹”与“静”、“清” 与“污”等方面的特性区别，使其既有分隔，又有关 系。
（2）明确的流线组织 流线组织明确，即要保证各种
流线简捷、通畅，不迂回，不逆行，避免相互交叉和干 扰。
二、结构类型
建筑结构与材料是构成建筑物的物质基础，在很 大程度上影响建筑的平面组合。建筑平面组合应在满 足使用功能要求的前提下，还应有利于选择经济合理 的结构方案。
目前，民用建筑常用的结构类型有三类，即：
混合结构、 框架结构、 空间结构。
1．混合结构
这种结构形式的优点是材料易 得，构造简单，造价较低；其缺点 是房间开间进深尺寸受钢筋混凝土 梁板经济跨度的限制，不宜过大， 开窗不够灵活，适用于房间开间和 进深尺寸较小，层数不多的中小型 民用建筑，如住宅、中小学校、医 院及办公楼等。
（三）设备管线
（四）建筑造型
1）主次关系
应将主要使用房间布置在朝向较好，通行较方便的位 置，并使其具有良好的采光通风条件；而将次要房间布置 在朝向、采光通风、交通条件相对较差的位置 。
2） 内外关系
各类建筑的组成房间中，有些对外联系 密切，直接为公众服务，有些对内关系密 切，主要供内部人员使用。
过厅一般位于体型较复杂的建筑物各分段的连接 处或建筑物内部某些人流或物流的集中交汇处， 起到缓冲的作用。
门厅
门厅作为交通枢纽，其主要作用是接纳人流，分配 人流，室内外空间过渡等。
门厅设计的要求如下：
（1）位置明显突出。一般结合建筑主要出入口，面向 主干道，便于人流出入。
（2）有明确的导向性，同时交通流线简洁明确，减少 干扰、拥挤堵塞和人流交叉。门厅与走廊、主要楼梯应 有直接便捷的联系。
建筑平面的功能分析和平面组合设计课件
建筑物内部使用部分的平面面积和空间形状的主要依据：满足使 用功能的需求。
该空间中设备
采光、通风及热工、 声学、消防等方面 的综合要求 。
民用建筑房间形状：矩形、方形、多边形、圆形、异形平面。
a、矩形平面 ✓矩形平面体型简单，墙体平直，便于家居布置和设备安排， 室内面积利用率高，使用灵活性大； ✓结构布置简单，便于施工； ✓便于统一开间、进深，有利于平面及空间组合
对于多开间房间如教室、会议室等，为了便于组织内部 交通和有利于人流疏散，常将门设置于两端；对于像观众厅 等超大房间，为了便于疏散，常将门与室内通道结合起来设 计。
窗 窗在建筑中的主要作用是采光通风，也是围护结构
的一部分。窗的设计内容包括其大小、数量、形状、位 置及开启方式等。这些都直接影响采光、通风、立面造 型、建筑节能和经济性等。
2）为防止最后一排座位离黑板面太远影响学生的 视觉和听觉，最后一排至黑板面的距离不宜大于 8.50m;
3）为避免学生过于斜视而影响视力，水平视角 （前排边座与黑板远端的水平夹角）应大于等于30度。
以50座教室为例，分析平面形状的布置。
垂直视角＞45°
0.85m L〉2m
开间
进深
良好的天然采光
平面设计的任务：
1.处理建筑与周围环境的关系； 2.体现平面各组成部分的功能特征和相互关系； 3.满足各类空间使用功能的要求； 4.反映结构布置。
在进行方案设计时，一般是从平面入手， 兼顾立面与剖面设计。
建筑平面设计
1、建筑平面图的形成 2、建筑平面图表示的内容：
在水平方向上房屋各部分的组合关系。 3、组成平面各部分面积的分类
（1）使用部分
剧院：观众厅
辅助房间 住宅：厨房、卫生间、储藏室
建筑平面的功能分析和平面组合设计
(a) 串连式组合的 交通方式
(c) 某展览厅按照连续布展的方式组合空间
串连式平面组合的建筑实例
串联式的平面布局容易组 织交通路线
利用连廊部分的收进使得 建筑的体块明确
某美术馆
1.3 建筑平面的组合设计
2. 并联式组合：通过走道或一个处在中心位置的公共 部分，连结并联的各个使用空间。在这种情况下，各 使用空间互相独立，使用部分和交通部分的功能明确， (a)是.用公使共中用心 最多最常见的一种组合方式
1 活动室 2 卧室 3 盥洗室 4 衣帽间 5 音体室 6 值班室 7 办公室 8 医务室 9 厨房 10 洗衣间
中小学校及培训机构
在连廊单侧或两侧指状布置各教学楼， 容易实现动静分区、按年级组合及良好 的采光、通风效果
1.3 建筑平面的组合设计
●建筑物各部分的使用顺序和交通路线组织 ： 对于人流和物流流线的合理组织。其主要原则是保 证使用的方便和安全 建筑物的主要入口门厅和各个次要入口布置应该考 虑迎向人流和物流的主要来源或有利于它们之间的 分流
第1章 建筑平面的功能分析和平面组合设计
1.2 建筑物交通联系部分的平面设计 ●建筑物交通联系部分包括：
1. 走道——建筑物中最大量使用的交通联系部分
2.门厅和过厅 ——门厅是在建筑物的主要出入口处起 内外过渡、集散人流作用的交通枢纽。过厅一般位于 体型较复杂的建筑物各分段的连接处或建筑物内部某 些人流或物流的集中交汇处，起到缓冲的作用
其他民用建筑
安全疏散距离
房门至外部出口或封闭楼梯间的最大距离
位于两个外部出口或楼梯间之间的房间
位于袋形走道两侧或尽端的房间
耐火等级
耐火等级
一、二级
三级
四级
一、二级
(c) 某展览厅按照连续布展的方式组合空间
串连式平面组合的建筑实例
串联式的平面布局容易组 织交通路线
利用连廊部分的收进使得 建筑的体块明确
某美术馆
1.3 建筑平面的组合设计
2. 并联式组合：通过走道或一个处在中心位置的公共 部分，连结并联的各个使用空间。在这种情况下，各 使用空间互相独立，使用部分和交通部分的功能明确， (a)是.用公使共中用心 最多最常见的一种组合方式
1 活动室 2 卧室 3 盥洗室 4 衣帽间 5 音体室 6 值班室 7 办公室 8 医务室 9 厨房 10 洗衣间
中小学校及培训机构
在连廊单侧或两侧指状布置各教学楼， 容易实现动静分区、按年级组合及良好 的采光、通风效果
1.3 建筑平面的组合设计
●建筑物各部分的使用顺序和交通路线组织 ： 对于人流和物流流线的合理组织。其主要原则是保 证使用的方便和安全 建筑物的主要入口门厅和各个次要入口布置应该考 虑迎向人流和物流的主要来源或有利于它们之间的 分流
第1章 建筑平面的功能分析和平面组合设计
1.2 建筑物交通联系部分的平面设计 ●建筑物交通联系部分包括：
1. 走道——建筑物中最大量使用的交通联系部分
2.门厅和过厅 ——门厅是在建筑物的主要出入口处起 内外过渡、集散人流作用的交通枢纽。过厅一般位于 体型较复杂的建筑物各分段的连接处或建筑物内部某 些人流或物流的集中交汇处，起到缓冲的作用
其他民用建筑
安全疏散距离
房门至外部出口或封闭楼梯间的最大距离
位于两个外部出口或楼梯间之间的房间
位于袋形走道两侧或尽端的房间
耐火等级
耐火等级
一、二级
三级
四级
一、二级
cA建筑平面的功能分析和平面组合设计
19
-----------
教学建筑使用功能分析组合实例
中小学校及 培训机构
在连廊单侧或两侧指状布置各教学楼， ------------------------------容----易----实----现----动静分区、按年级组合及2良0 好
----------- 的采光、通风效果
●建筑物各部分的使用顺序和交通路线组织 ：
建筑物内部使用部分的平面面积和空间形状的主要依据：满足使用功能的需求
需使用的设备及家具所需占用的空间
人在该空间中进行相关活动所需的 面积（包括使用活动及进行室内交 通的面积）
该空间中设备和家 具的数量以及布置 方式
使用者在该空间中 的活动方式
采光、通风及热工、 声学、消防等方面 的综合要求
----------------------------------------------
----------------------------------------------
10
-----------
第1讲 建筑平面的功能分析和平面组合设计 1.2 建筑物交通联系部分的平面设计
●建筑物交通联系部分包括：
1.走道——建筑物中最大量使用的交通联系部分 2.门厅和过厅 ——门厅是在建筑物的主要出入口处起内外过渡、集散人流 作用的交通枢纽。过厅一般位于体型较复杂的建筑物各分段的连接处或建 筑物内部某些人流或物流的集中交汇处，起到缓冲的作用 3.楼梯和电梯 ——建筑物中起垂直交通枢纽作用的重要部分 ●建筑物交通联系部分的平面面积和空间形状的主要依据：
4
-----------
--------------------------------------------------------
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
采光、通风及 热工、声学、 消防等方面的 综合要求
教室中基本满足视听要求的平面范围
(a) 沿外墙长向布置矩形教室的平面组合
(b) 双侧采光方形教室的平面组合
(c) 某专用学校六角形教室的平面组合
不同因素对教室平面设计的影响
窄长条的窗洞往往是图书馆书库的 识别标志，
这是由内部书架的排列及光照需要 形成的
教室、卧室、营业厅中 家具近旁必要尺寸
3.2 建筑物使用部分的平面设计
确定建筑物内部使用部分的平面面积和空间形状的主要依据： 满足使用功能的需求
需使用的设备及家具所需占用的空间
人在该空间中进行相关活动所需的 面积（包括使用活动及进行室内交 通的面积）
该空间中设 备和家具的 数量以及布 置方式
使用者在该空 间中的活动方 式
3.3 建筑物交通联系部分的平面设计
3.3.1走道
1. 布置方式：各使用空间可以分列于走道的一侧、双侧或尽端 2. 宽度 ：应符合人流、货流通畅和消防安全的要求
3. 长度 ：对消防疏散的影响最大 ，直接影响火灾时紧急疏散 人员所需要的时间（该时间限度与建筑物的耐火等级有关）
3.3 建筑物交通联系部分的平面设计
3.3 建筑物交通联系部分的平面设计
●建筑物交通联系部分包ห้องสมุดไป่ตู้：
1. 走道——建筑物中最大量使用的交通联系部分
2.门厅和过厅 ——门厅是在建筑物的主要出入口处起内外过
渡、集散人流作用的交通枢纽。过厅一般位于体型较复杂的建 筑物各分段的连接处或建筑物内部某些人流或物流的集中交汇 处，起到缓冲的作用
3.楼梯和电梯 ——建筑物中起垂直交通枢纽作用的重要部分
第3章 建筑平面设计
某住宅平面
3.2 建筑物使用部分的平面设计
确定建筑物内部使用部分的平面面积和空间形状的主要依据： 满足使用功能的需求
需使用的设备及家具所需 占用的空间
人在该空间中进行相关 活动所需的面积（包括 使用活动及进行室内交 通的面积）
民用建筑 常用家具尺寸
人体尺度和人体活动 所需的空间尺度
25
20
—
20
15
—
园
医院、疗养院
35
30
—
20
15
—
学校
35
30
—
22
20
—
其他民用建筑
40
35
25
22
20
15
注：本表格引自GBJ 16-87 《建筑设计防火规范》
3.3 建筑物交通联系部分的平面设计
3.3.1走道
1. 布置方式：各使用空间可以分列于走道的一侧、双侧或尽端 2. 宽度 ：应符合人流、货流通畅和消防安全的要求 3. 长度 ：对消防疏散的影响最大 ，直接影响火灾时紧急疏散人员所需要的时 间（该时间限度与建筑物的耐火等级有关）
3.3 建筑物交通联系部分的平面设计
●建筑物交通联系部分的平面面积和空间形状的主要依据：
1. 满足使用高峰时段人流、货流通过所需占用的安全尺度； 2. 符合紧急情况下规范所规定的疏散要求； 3. 方便各使用空间之间的联系； 4. 满足采光、通风等方面的需要
3.3 建筑物交通联系部分的平面设计
3.3.1走道 1. 布置方式：各使用空间可以分列于走道的一侧、双侧或尽端
3.3.1走道
3. 长度 ：对消防疏散的影响最大 ，直接影响火灾时紧急疏散人员所需要的时 间（该时间限度与建筑物的耐火等级有关）
安全疏散距离 房门至外部出口或封闭楼梯间的最大距离
名称
位于两个外部出口或楼梯间之间的房间
位于袋形走道两侧或尽端的房间
耐火等级
耐火等级
一、二级
三级
四级
一、二级
三级
四级
托儿所、幼儿
1.个数、容量和平面分布 ：在日常使用中，快速、方便地到达各使用层面 ； 楼、电梯应靠近建筑物各层平面人流或货流的主要出入口布置 ； 数量和分布需综合建筑物的使用性质、各层人数和消防分区等因素来确定
2.使用的安全 ：应按各类建筑的设计规范中对于楼梯间的设置及其构造要求 来设计
3.4 建筑平面的组合设计
影剧院观众厅和体育比赛大厅的平面形状及剖面示意
病房的开间和进深
使用部分中辅助房间的设计
1、厕所设计 2、浴室、盥洗室 3、厨房
厕 所 设 备 及 数 量
厕所设备及数量
厕所平面布置
住宅卫生设备及布置方式
旅 馆 客 房 布 置 实 例
淋浴设备及组合尺寸
厨 房 的 几 种 布 置 形 式
3.3 建筑物交通联系部分的平面设计
3.3.1走道
1. 布置方式：各使用空间可以分列于走道的一侧、双侧或尽端
2. 宽度 ：应符合人流、货流通畅和消防安全的要求
通常单股人流的通行宽度为550～600mm。因此考虑两人并列 行走或迎面交叉，较少人流使用的过道净宽度，包括消防楼梯的 最小净宽度都不得小于1100mm 。
4.平面走向：在很大程度上决定了建筑内部的交通组织
3.3 建筑物交通联系部分的平面设计 3.3.2门厅和过厅
1.导向性明确 ：使用者在门厅或过厅中应能很容易发现其所希 望到达的通道、出入口或楼梯、电梯等部位，而且能够很容易选 择和判断通往这些处所的路线，在行进中又较少受到干扰
3.3 建筑物交通联系部分的平面设计 3.3.2门厅和过厅
1.导向性明确 ：
2.兼有其它用途的门厅：仍应将供交通的部分明确区分开来，不 要同其它功能部分互相干扰，同时有效地组织其交通的流线。特 别是用作交通部分的面积和用作通行部分的宽度，都应该根据该 建筑物人流集中时所需要的尺度来进行设计，以保证紧急情况下 疏散的安全
3.3 建筑物交通联系部分的平面设计 3.3.3楼梯和电梯
●建筑物使用部分的功能分区 ： 借助功能分析图，或称之为气泡图来归纳、明确使用部分的功能分区 兼顾其他的可能性 ，尤其建筑的结构传力系统的布置
(a) 教学楼功能分析
(c) 教学楼平面实例
中小学校及培训机构
在连廊单侧或两侧指状布置各教学楼， 容易实现动静分区、按年级组合及良好 的采光、通风效果
3.4 建筑平面的组合设计
对于有大量人流通过的走道，其宽度根据使用情况，相关规 范都作出了下限的要求。例如民用建筑中中小学的设计规范中规 定，当走道为内廊，也就是两侧均有使用房间的情况下，其净宽 度不得小于2100mm；而当走道为外廊，也就是单侧连接使用房间， 并为开敞式明廊时，其净宽度不得小于1800mm。
有些建筑物必须满足无障碍设计的要求，在进行设计时，相 关的无障碍设计规范也是重要的设计依据 。
