西交《电力系统分析Ⅰ》在线作业
一,单选题
1. 利用P—Q分解法和牛顿—拉夫逊法进行潮流计算，二者的收敛速度是（）
A. P—Q分解法高于牛顿—拉夫逊法
B. 无法比较
C. 牛顿拉夫逊法高于P—Q分解法
D. 两种方法一样
?
正确答案：C
2. 利用等面积定则分析简单系统的暂态稳定性，当最大可能的减速面积小于加速面积，则系统将（）
A. 失去暂态稳定性
B. 保持暂态稳定性
C. 临界稳定
D. 无法判断
?
正确答案：A
3. 无零序电流分量的不对称短路是（）
A. 三相短路
B. 两相短路
C. 单相接地短路
D. 两相短路接地
?
正确答案：B
4. 下列故障形式中对称的短路故障为（）
A. 单相接地短路
B. 两相短路
C. 三相短路
D. 两相接地短路
?
正确答案：C
5. 分析简单电力系统的暂态稳定主要应用( )
A. 等耗量微增率原则
B. 等面积定则
C. 小干扰法
D. 对称分量法
?
正确答案：B。
天大17秋《电力系统分析》在线作业一试卷总分:100 得分:100一、单选题1. 变压器等值参数XT= ×103公式中的Uk%表示（）A. 开路电压百分值B. 短路电压百分值C. 空载电压百分值D. 短路电流百分值正确答案:B2. 系统中发生单接地故障时，零序回路中不包含（）A. 零序电流B. 零序电压C. 零序阻抗D. 电源电势正确答案:D3. 下列选项中，可能与转子位置角无关的是（）。
A. 同步机定子绕组与转子绕组的互感系数B. 转子各绕组的自感C. 转子绕组之间的互感D. 定子各相绕组的自感正确答案:D4. 电力系统的综合用电负荷加上网络中的供电损耗称为（）A. 供电负荷B. 发电负荷C. 工业负荷D. 厂用电负荷满分：2.5 分正确答案:A5. 组成电力系统的几种主要元件是（）A. 电源、电阻、电感、电容B. 发电机、变压器、线路、负荷C. 发电厂、变电所、变压器、线路D. 发电机、变压器、线路、开关满分：2.5 分正确答案:B6. 系统中有功功率不足，必定会造成( )A. 频率上升B. 频率下降C. 电压上升D. 电压下降满分：2.5 分正确答案:B7. 在同一时间内，电力网的电能损耗与供电量之比的百分值称为（）A. 负载率B. 网损率C. 供电率D. 厂用电率满分：2.5 分正确答案:B8. 冲击电流主要用来校验设备( )。
A. 是否超过额定电流B. 是否超过发热允许电流C. 电动力稳定度D. 超过经济电流满分：2.5 分正确答案:C9. 中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（）A. 全补偿B. 欠补偿C. 过补偿D. 有时全补偿，有时欠补偿满分：2.5 分正确答案:C10. 中性点经消弧线圈接地系统中一般采用( )A. 欠补偿形式B. 过补偿形式C. 全补偿形式D. 补偿形式不变满分：2.5 分正确答案:B11. 下列说法中，不正确的是（）。
A. a、b、c 三相对称直流对应着d绕组和q绕组的基频电流B. a、b、c 三相对称倍频交流对应着d绕组和q绕组的基频电流C. a、b、c 三相正序基频电流对应着d 绕组和q 绕组电流的是直流和倍频交流D. a、b、c 三相负序基频电流对应着d 绕组和q 绕组电流的是直流满分：2.5 分正确答案:D12. 分析电力系统机电暂态过程时不考虑发电机内部的电磁暂态过程（）A. 正确B. 错误满分：2.5 分正确答案:A13. q 轴磁链方程的等值电路中，f 、D 绕组开路，定子 d 绕组中的磁链与电流的比值为（）。
(单选题)1: 装有无功补偿装置，运行中可以维持电压恒定的变电所母线属于（）。
A: PQ节点B: PV节点C: 平衡结点D: 不能确定正确答案: B(单选题)2: 电力系统频率调整的基本原理是（）。
A: 根据负荷的变化，调整电力系统中无功电源的出力，将系统频率限制在允许范围B: 根据负荷的变化，调整发电机的有功出力，将系统频率限制在允许范围C: 根据系统频率的变化，切除或投入负荷，将电力系统频率限制在允许范围D: 根据负荷的变化调整系统中变压器的分接头，将电力系统频率限制在允许范围正确答案: B(单选题)3: 架空输电线路的电抗与导线之间几何平均距离的关系为（）。
A: 几何平均距离越大，电抗越大B: 几何平均距离越大，电抗越小C: 输电线路的电抗与几何平均距离无关D: 改变导线之间的几何平均距离可以明显改变线路的电抗正确答案: A(单选题)4: 关于无限大功率电源，下述说法中错误的是（）。
A: 无限大功率电源的端电压和功率保持不变B: 无限大功率电源供电情况下，三相短路电流中的周期分量在暂态过程中幅值保持不变C: 无限大功率电源供电情况下；三相短路电流中的非周期分量起始值均相等D: 无限大功率电源供电情况下，发生三相短路后的暂态过程中，各相短路电流中都包含有周期分量和非周期分量正确答案: C(单选题)5: 对于供电可靠性，下述说法中正确的是（）。
A: 所有负荷都应当做到在任何情况下不中断供电B: 一级和二级负荷应当在任何情况下不中断供电C: 除一级负荷不允许中断供电外，其它负荷随时可以中断供电D: 一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电正确答案: D(单选题)6: 关于节点导纳矩阵，描述不正确的有（）A: 阶数等于网络中的节点数B: 是稀疏矩阵C: 是对称矩阵D: 与节点编号无关正确答案: D。
练习一：单项选择题1、额定变比为10.5kV/242kV的变压器工作于+2.5％抽头，其实际变比为（）。
A 10.5kV/242kVB 10kV/220kV C10.5kV/248.05Kv（答案：C）2、额定变比为35kV/11kV的变压器工作于-2.5％抽头，其实际变比为（）。
A 34.125kV/10.725kVB 34.125kV/11kV C35kV/11Kv（答案：B）3、三绕组变压器的结构，通常将高压绕组绕在铁心的（）。
A 外层B 内层C中层（答案：A）4、采用分裂导线可（）输电线电容。
A 增大B 减小C保持不变（答案：A）5、采用分裂导线可（）输电线等效半径。
A 增大B 减小C保持不变（答案：A）6、短路电流周期分量的标么值与（）有关。
A.转移电抗和短路时间B.计算电抗和短路点距离C.计算电抗和短路时间（答案：C）7、在系统发生短路时，异步电动机（）向系统提供短路电流。
A.绝对不B.一直C.有时（答案：C）8、在运用计算曲线进行短路电流计算时，负荷。
A.用恒定阻抗表示B.用变阻抗表示C.不予考虑（答案：A）9、对于静止元件来说，其（）。
A 正序电抗＝负序电抗B正序电抗＝零序电抗C负序电抗＝零序电抗（答案：A）10、架空输电线的正序电抗（）于其零序电抗。
A 大于B 小于C等于（答案：B）11、有架空地线的输电线的零序电抗（）无架空地线的输电线的零序电抗。
A 大于B 小于C等于（答案：B）12、平行架设的双回输电线的零序阻抗（）单回输电线的零序阻抗。
A 大于B 小于C等于（答案：A）13、对于变压器的各序漏抗，其值大小（）A 相等B 不等C不能确定（答案：A）14、两相短路时的比例系数m(n)为（）。
A.3B.1C.3（答案：A）15、电压和电流对称分量在经过（）接线的变压器后相位不变。
A. Y，d11B. Y，y0C.Y，d1（答案：B）16、电力系统发生短路后，系统中各点电压的不对称程度主要由（）序分量决定。
大工20秋《电力系统分析》在线作业1-0001试卷总分:100 得分:100一、单选题 (共 10 道试题,共 50 分)1.变压器的电导参数主要决定于实验数据()。
A.空载电流百分比B.空载损耗C.短路电压百分比D.短路损耗答案:B2.下列属于电力系统基本要求的是()。
A.经济B.安全C.优质D.以上都正确答案:D3.工业、农业、交通运输、市政生活等各方面消耗的功率之和称为()。
A.综合用电负荷B.总负荷C.发电负荷D.供电负荷答案:A4.下列不属于电力系统电磁参量的是()。
A.频率B.电流C.电压D.功率答案:A5.对于长度不超过100km、线路额定电压在60kV以下的架空电力线路,可以忽略()。
A.电阻、电抗B.电导、电阻C.电导、电纳D.电导、电抗答案:C6.电力系统中性点接地方式会影响()。
A.绝缘水平B.系统稳定C.供电可靠性D.以上选项都正确答案:D7.所有发电机组额定容量之和称为()。
A.额定负荷B.最大负荷C.总装机容量D.年发电量答案:C8.下列关于电力系统中性点接地说法不正确的是()。
A.电力系统的中性点指星形接线的变压器或发电机的中性点B.中性点根据实际情况可以直接接地C.中性点接地的方式不会影响系统的绝缘水平D.中性点接地方式关系着系统供电可靠性答案:C9.电力系统一般由一次设备、二次设备和()组成。
A.配电系统B.输电系统C.能量管理系统D.发电系统答案:C10.采用复功率表示时,负载以()功率因数运行时,吸收的无功功率为()。
A.超前、零B.超前、正C.滞后、负D.滞后、正答案:D二、判断题 (共 10 道试题,共 50 分)11.电能不能大量存储,发、用电需要实时平衡。
答案:正确12.输电时,电力线路首端电压应为额定电压的110%。
答案:错误13.线路电压为110~220kV,架空电力线路长度大于300km的电力线路,可视为中等长度的电力线路。
答案:错误14.在采用复功率概念下,负荷以滞后功率因数运行时吸取的无功功率为正。
1 《电力系统分析（下）》作业参考答案一、简答题1.采用分裂导线可以提高系统的静态稳定性吗？为什么？答：能。
采用分裂导线能够减小线路的电抗，从而减小系统的总电抗，根据功率极限的表达式：X EU P m /=，X 减少可以提高电力系统的功率极限，从而提高系统的静态稳定性。
2.为什么系统的有功电源的出力要留有适量的备用？如何进行主调频电厂的选择？答：当发电机组已经满载运行时，发电机组的静态特性将是一条与横轴平行的直线，在这一段0=G K 。
当系统的负荷再增加时，发电机已没有可调节的容量，不能再增加输出了，只有靠频率下降后负荷本身的调节效应的作用来取得新的平衡。
这是**D K K =。
由于*D K 的数值很小，负荷增加所引起的频率下降就相当严重了。
因此，系统的有功电源出力要留有适量备用。
一般选择系统中容量较大并安装了调频器的水电厂作为主要的调频电厂，但是在安排各类电厂的负荷时，还应考虑整个电力系统运行的经济性。
在枯水季节，宜选水电厂作为主调频电厂，火电厂中效率较低的机组则承担辅助调频的任务；在丰水季节，为了充分利用水利资源，避免弃水，水电厂宜带稳定负荷，由效率不高的中温中压凝气式火电厂承担调频的任务。
3.PQ 分解法的分解依据是什么？为什么PQ 分解法较牛顿法的计算速度快？ 答：在高压交流电网中，输电线路的电抗要比电阻大的多，系统中的母线有功功率的变化主要受电压相位的影响，无功功率的变化主要受母线电压幅值变化的影响。
在修正方程式的系统矩阵中，偏导数U P ∂∆∂/和δ∂∆∂/Q 的数值相对于偏导数δ∂∆∂/P 和U Q ∂∆∂/是相当小的。
作为简化，忽略N 和K ，这样有功功率不平衡量只用于修正电压的相位，节点的无功功率不平衡量只用于修正电压的幅值。
因为经过简化之后，PQ 分解法的修正方程式中的系数矩阵为常数矩阵，只要作一次三角分解可反复使用，因此可节省计算时间，较牛顿法计算速度快。
4. 简述电网电压运行水平和线损的关系，并说明为什么。
电力系统分析课后习题答案第一章电力系统概述和基本概念1－1 电力系统和电力网的定义是什么？答：通常将生产、变换、输送、分配电能的设备如发电机、变压器、输配电电力线路等，使用电能的设备如电动机、电炉、电灯等，以及测量、继电保护、控制装置乃至能量管理系统所组成的统一整体，称为电力系统。
电力系统中，各种电压等级的输配电力线路及升降变压器所组成的部分称为电力网络。
1－2 电力系统接线图分为哪两种？有什么区别？答：地理接线图：电力系统的地理接线图主要显示该系统中发电厂、变电所的地理位置，电力线路的路径，以及它们相互间的连接。
地理接线图不能更加详细地反映电力系统各电气设备之间的连接关系。
电气接线图：电力系统的电气接线图主要显示该系统中发电机、变压器、母线、断路器、电力线路之间的电气接线。
电气接线图并不侧重反映系统中发电厂、变电所的地理位置，电力线路的路径，以及它们相互间的连接。
1－3 对电力系统运行的基本要求是什么？电能生产的基本特点是什么？答：对电力系统运行的基本要求是：（1）保证系统运行的安全可靠性（2）保证良好的电能质量（3）保证运行的经济性。
另外，环境保护问题日益受到人们的关注。
火力发电厂生产的各种污染物质，包括氧化硫、氧化氮、飞灰等排放量将受到严格限制，也将成为对电力系统运行的要求。
电能生产的特点是：（1）电能与国民经济各个部门、国防和日常生活之间的关系都很密切。
（2）电能不能大量储存。
（3）电力系统中的暂态过程十分迅速（4）对电能质量的要求比较严格。
1－4 电力系统的额定电压是如何确定的？系统元件的额定电压是多少？什么叫电力线路的平均额定电压？答：电力系统额定电压的确定，首先应从电力系统输送电能的经济性上考虑。
因为电力线路的三相输送功率S和线电压U、线电流I之间的关系为S＝sqrt(3)UI，当输送功率S一定时，输电电压U越高，则电流I越小，因此选用的导线截面积可相应减小，投资也就越小。
但电压U越高，对绝缘的要求越高，杆塔、变压器、断路器等的绝缘的投资也越大。

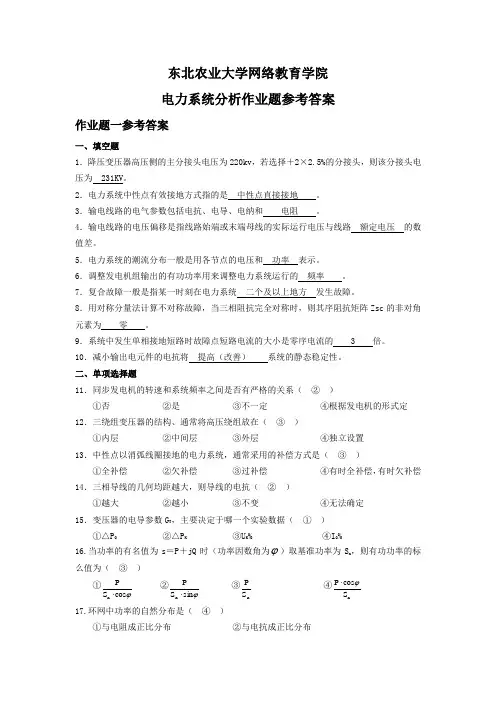

东北农业大学网络教育学院电力系统分析作业题参考答案作业题一参考答案一、填空题1．降压变压器高压侧的主分接头电压为220kv ，若选择＋2×2.5%的分接头，则该分接头电压为 231KV 。
2．电力系统中性点有效接地方式指的是 中性点直接接地 。
3．输电线路的电气参数包括电抗、电导、电纳和 电阻 。
4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路 额定电压 的数值差。
5．电力系统的潮流分布一般是用各节点的电压和 功率 表示。
6．调整发电机组输出的有功功率用来调整电力系统运行的 频率 。
7．复合故障一般是指某一时刻在电力系统 二个及以上地方 发生故障。
8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc 的非对角元素为 零 。
9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。
10．减小输出电元件的电抗将 提高（改善） 系统的静态稳定性。
二、单项选择题11．同步发电机的转速和系统频率之间是否有严格的关系（ ② ）①否 ②是 ③不一定 ④根据发电机的形式定12．三绕组变压器的结构、通常将高压绕组放在（ ③ ）①内层 ②中间层 ③外层 ④独立设置13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（ ③ ）①全补偿 ②欠补偿 ③过补偿 ④有时全补偿，有时欠补偿14．三相导线的几何均距越大，则导线的电抗（ ② ）①越大 ②越小 ③不变 ④无法确定15．变压器的电导参数G T ，主要决定于哪一个实验数据（ ① ）①△P O ②△P K ③U K % ④I O %16.当功率的有名值为s ＝P ＋jQ 时（功率因数角为ϕ）取基准功率为S n ，则有功功率的标么值为（ ③ ） ①ϕcos S P n ⋅ ②ϕsin S P n ⋅ ③n S P ④nS cos P ϕ⋅17.环网中功率的自然分布是（ ④ ）①与电阻成正比分布 ②与电抗成正比分布③与阻抗成正比分布 ④与阻抗成反比分布18．电力系统中PQ 节点的数量（ ② ）①全都是 ②大量的 ③少量的 ④必有且一般只设一个19．潮流计算中，要求某些节点之间电压的相位差应满足的约束条件是（④ ）①|-j i δδ｜>|-j i δδ｜min ②|-j i δδ｜<|-j i δδ｜min③|-j i δδ｜>|-j i δδ｜max ④|-j i δδ｜<|-j i δδ｜max20．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ② ）①负载率 ②网损率 ③供电率 ④厂用电率21．电力系统的频率主要决定于（ ① ）①有功功率的平衡 ②无功功率的平衡③电压质量 ④电流的大小22．关于顺调压电压调整方式的描述，错误的是（ ② ）①高峰负荷时允许中枢点电压略低②低谷负荷时允许中枢点电压略低③适用于用户对电压要求不高的场合④适用于供电线路不长的场合23．通过改变变压器变比，实质上（ ③ ）①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量24．三相短路时，非周期分量极小值，只能是在某种情况（① ）①一相中出现 ②同时在两相中出现③三相均不出现 ④只有故障相出现其它相不出现25．同步机的各种电抗间关系为(③ )①'x "x x x d d q d >>> ②"x 'x x x d d d q >>>③ "x 'x x x d d q d >>> ④"x x 'x x d q d d >>>26.若ac 两相发生短路，则基准相选择为( ② )①a 相 ②b 相 ③c 相 ④a 相和c27．下网K 点发生两相短路接地，其复合序网为图所示( ③ )(其中，1,2，0分别为正序、负序、零序阻抗)28．越靠近电源点负序电压越( ① )①低 ②高 ③不变 ④无法确定29．作为判据0d dP E >δ主要应用于分析简单系统的（ ③ ） ①暂态稳定 ②故障计算 ③静态稳定 ④调压计算30．分析简单系统的暂态稳定性可以应用（ ② ）①等耗量微增率准则 ②等面积定则 ③小干扰法 ④对称分量法三、简答题31．电力变压器的主要作用是什么？答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。
西交《电力系统分析Ⅱ》在线作业一、单选题（共 30 道试题，共 60 分。
）1. 凸极同步发电机abc坐标下的磁链方程中，互电感系数变化周期与转子转动周期一致的是()A. 定子和转子绕组互感系数B. 定子各相绕组互感系数C. 转子各绕组互感系数正确答案：A2. 冲击系数km的数值变化范围是()A. 0≤km≤1B. 1≤km≤2C. 2≤km≤3正确答案：B3. 假定变压器为Y0/△接法，如果在Y0侧的中性点与地之间串联电抗Xn，则零序阻抗会增加()A. XnB. 3XnC. Xn /3正确答案：B4. 已知发电机短路前满载运行，以本身额定值为基准的标么值参数为U(0)=1、I(0)=1、cos φ (0)=0.8、x''d =0.125。
发电机的额定相电流为3.45kA。
则发电机在机端发生三相短路瞬间的起始次暂态电流有名值为()A. 18.82B. 24.23C. 29.81正确答案：C5. 同步发电机空载下突然三相短路时，不计阻尼回路的短路电流初始值为()A. Eq0/xdB. Eq0/x''dC. Eq0/x'd正确答案：C6. 在三相参数对称的线性系统中，各序对称分量具有()A. 关联性B. 耦合性C. 独立性正确答案：C7. 若变压器绕组接法形式为Y/△，则在零序等值电路中，变压器的原边相当于()A. 断路B. 短路C. 有通路正确答案：A8. 分析简单电力系统的暂态稳定主要应用()A. 等耗量微增率原则B. 等面积定则C. 小干扰法正确答案：B9. 近似计算法中，变压器的变比应采用()A. 实际变比B. 额定变比C. 平均额定变比正确答案：C10. 同步发电机，三种电势E q，E' q，E'' q之间的大小关系为()A. E q>E' q>E'' qB. E q<E' q<E'' qC. E' q>E q>E'' q正确答案：A11. 系统发生短路故障，当实际的切除角小于极限切除角时，系统将（）A. 暂态稳定B. 暂态不稳定C. 不确定正确答案：A12. 对于三相三柱式变压器，不对称短路分析时，对励磁电抗的处理方法是()A. 负序、正序和零序励磁电抗均可以视为无限大B. 负序和正序励磁电抗可以视为无限大，零序励磁电抗一般不能视为无限大C. 负序、正序和零序励磁电抗都不可以视为无限大正确答案：B13. 关于短路时电流分量的衰减情况，正确的是 ()A. 三相短路达到稳定状态时，短路电流中的非周期分量已衰减到零B. 不对称短路达到稳定状态时，短路电流中的负序分量将衰减到零C. 不对称短路达到稳定状态时，短路电流中的零序分量将衰减到零正确答案：A14. 一隐极机经输电线路和无穷大系统相连接，隐极机同步电抗Xd=1.0，线路电抗XL=0.5，同步电抗Xd后的空载电势Eq=1.5（标么值）保持不变；则静态稳定的功率极限为()A. 1.2B. 1.0C. 0.8正确答案：B15. 在不计各元件电阻情况下,无限大功率电源供电发生三相短路时，取得最大非周期分量起始值的条件是()A. 短路前负载，短路发生在电压瞬时值过零瞬间B. 短路前空载，短路发生在电压瞬时值过零瞬间C. 短路前负载，短路发生在电压瞬时最大值瞬间正确答案：B16. 当系统发生故障后，投入制动电阻可减少()A. 无功损耗B. 有功损耗C. 功率差额正确答案：C17. 有关无限大功率电源的说法，不正确的是 ()A. 无限大功率电源的端电压和频率保持恒定，内阻抗为零B. 发生三相短路时候，短路电路中包含有基频交流分量和衰减的非周期分量C. 基频交流分量不衰减，非周期分量也不衰减正确答案：C18. 已知一汽轮发电机的惯性时间常数TJ=10s。
