电气控制与PLC应用第4版(作者:许翏，王淑英）习题答案第一章参考答案1、答：从外部结构特征上看，直流电磁机构与交流电磁机构的主要区别有：（1）吸引线圈：交流线圈：短而粗，有骨架；直流线圈：细而长，无骨架。
（2）铁心：交流：硅钢片叠加；直流：整块铸铁或铸钢区分电压线圈与电流线圈的方法：电压线圈：并联在电路中，匝数多、导线细。
电流线圈：串联在电路中，匝数少、导线粗。
2、答：三相交流电磁铁无短路环。
因为：3. （1）交流电磁线圈误接入对应直流电源，将会烧毁线圈，因为交流电磁线圈接入对应交流电源时，线圈中的电流I1=U/ωL；而接入对应直流电源时，I2=U/R, 因ωL>>R，即：I2>>I1,所以，线圈很快就会因发热而烧毁。
（2）直流电磁线圈误接入对应交流电源，铁心将会发出强烈的震动，电磁机构也不会正常工作，因为直流电磁机构没有短路环，而交流电源会在其上产生交变磁场，即电磁力会不断变化。
4. 答：根据其主触点通过电流的性质来定义的。
5. 答：接触器的主要技术参数有：• 极数和电流种类：（1）、极数：2P 3P 4P（2）、电流种类：交流直流• 额定电压：指主触点的额定工作电压直流有：24V、110V、220V、440V、660V交流有：127V、220V、380V、500V、660V• 额定电流：主触点的额定电流• 额定通断能力：主触头在规定条件下可靠地接通和分断的电流值。
• 线圈额定工作电压：吸引线圈正常工作的电压值• 允许操作频率：每小时可以实现的最高操作次数，一般为600次/时、1200次/时• 机械寿命（1000万次以上）与电气寿命（100万次以上）• 线圈的起动功率和吸持功率：直流接触器起动和吸持功率相等，交流接触器起动功率为吸持功率的5-8倍。
6. 答：接触器的选用：• 类型的选择：根据电路情况选用相应的直流或交流接触器；• 主触点额定电压的选择：大于等于负载额定电压；• 主触点额定电流的选择：大于等于负载额定电流（可参照生产厂家样本选择）；• 线圈电压：根据控制电路电压种类和性质选择，一般选用标准电压等级。
电气控制与PLC应用技术习题答案
1、用PLC编程实现一个只需要按一次按钮就可以操作料仓上料、料
仓下料、搅拌3个输出的控制系统，该如何实现？
（答案）可以利用Mov指令与伪按钮的方法：从M0开始，把M0放在
上料的要求点，把M1放在料仓上料的取消点，把M2放在料仓下料的要求点，把M3放在料仓下料的取消点，把M4放在搅拌的要求点，把M5放在
搅拌的取消点，然后开一条伪按钮线，接口接到一个按钮上，在这条伪按
钮线的开头有一个M6，在这条伪按钮线的末尾有M7，当按下按钮时，M6
会从断开变为通电，穿过M7前，沿路上的M0、M2、M4都会逐一变为从断
开变为通电，实现上料、料仓下料、搅拌3个动作。
2、如何用PLC设定双极控制？
（答案）可以采用一个按钮实现双极控制，即打开或者关闭其中一输出。
首先，在程序的一开始，给另外一个寄存器长设置值，例如M0，当
程序开始启动时，M0的初始值设置为1；然后，在按钮上面使用OR运算（关系运算），可以实现开关处于一个状态，OR运算的关系示意图如下：当按钮处于按下状态时，OR运算就可以实现把M0设置为0，这样就可以
实现开关在反转的过程中可以实现双极的控制。
一、填空题1、低压电器通常指工作在额定交流电压1200V以下或直流电压1500V 以下电路中的电器,一般按基本用途分为低压配电电器和低压控制电器两类。
2、三相异步电动机常用制动方法有反接制动、能耗制动以及电磁机械制动。
3、改变三相异步电动机的旋转方向原理是改变三相电源相序。
4、指出如下符号代表哪种电气元器件：FU SQ KM KA KT 熔断器、行程开关、接触器、继电器、时间继电器。
KV KI FR KS SB QS电压继电器、电流继电器、热继电器、速度继电器、按钮、刀开关5、电气控制系统中常用的保护环节有：连锁控制、短路保护、过载保护、零电压和欠电压及弱磁保护。
6、直流电机的调速方法有改变电枢回路电阻、改变电枢端电压、通电延时线圈断开延时线圈延时闭合常开触头常闭触头闭合的常开触头8、选择接触器时应从其工作条件出发，控制交流负载应选用_交流接触器__控制直流负载则选用______直流接触器____。
9、接触器具有低压释放的保护性能，适用于频繁操作，远距离控制强电电路。
10、接触器选用时，其主触点的额定工作电压应____大于__或_等于____负载电路的电压，主触点的额定工作电流应_等于____或__稍大于___负载电路的电流，吸引线圈的额定电压应与控制回路__电压相等___。
11、试举出两种不频繁地手动接通和分断电路的开关电器：热继电器______、__熔断器_________。
12、试举出两种主令电器：___控制按钮_____、____行程开关__。
13、当电路正常工作时，熔断器熔体允许长期通过1.2倍的额定电流而不熔断。
当电路发生__严重过载______或____短路____时，熔体熔断切断电路。
14、当接触器线圈得电时，使接触器__动合触点___闭合、___动断触点____断开。
15、热继电器是利用电流的_____热效应_____及热元件热膨胀原理工作的保护电器。
它在电路中主要用作电动机的长期过载保护、断相保护、电流不平行运行及其他电气设备发热状态的控制______________。
电气控制与plc应用技术课后答案(全)第一章课后习题参考答案2.电磁机构的吸力和反应特性是什么？吸力特性和反应特性之间应该满足什么样的协同关系？答：电磁机构使电枢吸合的力与气隙长度之间的关系曲线称为吸力特性；电磁机构释放（重置）的力与气隙长度之间的关系称为反应特性。
电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。
反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。
3.单相交流电磁铁短路环断裂或脱落时会发生什么情况？为什么？答：在工作中会出现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象。
这是因为电枢在电磁机构工作时总是受到反作用力fr的影响。
由于当交流磁铁通过零点时，吸力也为零，电枢在反作用力fr的作用下被拉开。
磁通量通过零点后，吸力增加，当吸力大于反作用力时，电枢再次被拉入。
这样，电枢吸力在每个交流周期中必须过零两次，这使得电枢产生强烈的振动和噪音，甚至使铁芯松动。
5、接触器的作用是什么？根据结构特征如何区分交、直流接触器？答：接触器的作用是控制电动机的启停、正反转、制动和调速等。
交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。
直流接触器的铁芯通常由一整块钢或工程纯铁制成，其励磁线圈为高薄型，没有线圈骨架，因此线圈与铁芯直接接触，易于散热。
8、热继电器在电路中的作用是什么？带断相保护和不带断相保护的三相式热继电器各用在什么场合？答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。
三角形连接的电机必须使用带断相保护的三相热继电器；Y型电机可使用无断相保护的三相热继电器。
9、说明热继电器和熔断器保护功能的不同之处。
答：热继电器在电路中起过载保护作用。
它采用双金属片的热膨胀原理，其作用具有一定的滞后性；保险丝在电路中起短路保护作用。
它采用熔断器的热熔断原理，其动作是瞬时的。
习题与解答一、选择题（每题4个选项，只有1个是正确的，将正确的选项填入括号内）1.电气图中，断路器的符号为（）。
（A）K （B）D（C）L （D）DL2.不属于笼型异步电动机降压启动方法的是（）启动。
（A）自耦变压器降压（B）星形一三角形换接（C）延边三角形（D）在转子电路中串联变阻器3.中小容量异步电动机的过载保护一般采用（）。
（A）熔断器（B）磁力启动器（C）热继电器（D）电压继电器4.笼型异步电动机的延边三角形启动方法，是变更（）接法。
（A）电源相序（B）电动机端子（C）电动机定子绕组（D）电动机转子绕组5.属双速异步电动机接线方法的是（）。
（A）YY/YY （B）YY/△（C）YY/Y （D）△△/Y6.异步电动机的反接制动是指改变（）。
（A）电源电压（B）电源电流（C）电源相序（D）电源频率7.异步电动机的能耗制动采用的设备是（）装置。
（A）电磁抱闸（B）直流电源（C）开关与继电器（D）电阻器8. 在电动机的连续运转控制中，其控制关键是。
①自锁触点②互锁触点③复合按钮④机械联锁9. 下列低压电器中可以实现过载保护的有。
①热继电器②速度继电器③接触器④低压断路器⑤时间继电器10. Y－△降压启动可使启动电流减少到直接启动时的。
① 1/2 ② 1/31③ 1/4 ④311. 下列属于低压配电电器的是。
①接触器②继电器③刀开关④时间继电器12. 表示电路中各个电气元件连接关系和电气工作原理的图称为。
①电路图②电气互联图③系统图④电气安装图13. 交流接触器是利用配合动作的一种自动控制电器。
①电动力与弹簧弹力②外施压力与弹簧弹力③电磁力与空气阻尼力④电磁力与弹簧弹力14.对绕线型电动机而言，一般利用（）方法进行调速。
（A）改变电源频率（B）改变定子极对数（C）改变转子电路中电阻（D）改变转差率15.一台三相异步电动机，其铭牌上标明额定电压为220V/380V，其接法应是（）。
（A）Y/△（B）△/Y（C）△/△ (D)Y/Y二．不定项选择题1. 低压断路器具有保护。
电气控制技术试题及答案一、选择题（每题2分，共20分）1. 电气控制技术中，常用的控制元件不包括以下哪一项？A. 继电器B. 接触器C. 变压器D. 按钮2. 以下哪个不是电气控制电路的基本组成部分？A. 电源B. 负载C. 导线D. 电阻3. 电气控制系统中，实现远程控制的主要元件是：A. 继电器B. 接触器C. 传感器D. 定时器4. 在电气控制技术中，以下哪个不是继电器的类型？A. 电磁继电器B. 固态继电器C. 光电继电器D. 机械继电器5. 电气控制电路中，实现过载保护的元件是：A. 熔断器C. 接触器D. 继电器6. 电气控制系统中，用于实现自动控制的元件是：A. 传感器B. 继电器C. 接触器D. 定时器7. 电气控制技术中，实现短路保护的元件是：A. 熔断器B. 断路器C. 过载继电器D. 热继电器8. 电气控制系统中，用于实现时间控制的元件是：A. 传感器B. 定时器C. 继电器D. 接触器9. 在电气控制技术中，实现电压转换的元件是：A. 变压器B. 继电器C. 接触器D. 断路器10. 电气控制技术中，用于实现远程监控的元件是：A. 传感器B. 继电器D. 定时器答案：1-5 CADBA 6-10 ABBCA二、填空题（每空1分，共10分）1. 电气控制系统中，______是实现自动控制的核心元件。
2. 电气控制技术中，______可以用于实现电路的过载保护。
3. 继电器的工作原理是通过______来控制电路的通断。
4. 电气控制系统中，______是实现远程控制的重要元件。
5. 定时器在电气控制技术中，主要用于实现______控制。
6. 在电气控制技术中，______可以实现电路的短路保护。
7. 电气控制系统中，______是实现电压转换的主要元件。
8. 传感器在电气控制技术中，主要用于实现______。
9. 接触器在电气控制技术中，主要用于实现______控制。
10. 电气控制技术中，______是实现时间控制的主要元件。

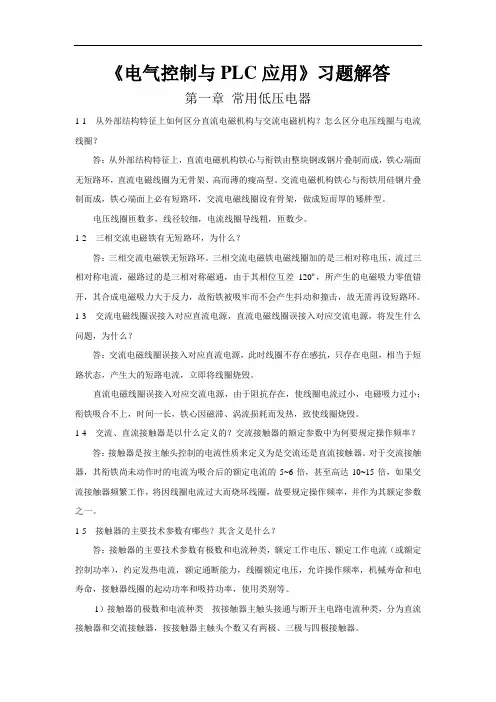

《电气控制与PLC应用》习题解答第一章常用低压电器1-1 从外部结构特征上如何区分直流电磁机构与交流电磁机构？怎么区分电压线圈与电流线圈？答：从外部结构特征上，直流电磁机构铁心与衔铁由整块钢或钢片叠制而成，铁心端面无短路环，直流电磁线圈为无骨架、高而薄的瘦高型。
交流电磁机构铁心与衔铁用硅钢片叠制而成，铁心端面上必有短路环，交流电磁线圈设有骨架，做成短而厚的矮胖型。
电压线圈匝数多，线径较细，电流线圈导线粗，匝数少。
1-2 三相交流电磁铁有无短路环，为什么？答：三相交流电磁铁无短路环。
三相交流电磁铁电磁线圈加的是三相对称电压，流过三相对称电流，磁路中通过的是三相对称磁通，由于其相位互差120o，所产生的电磁吸力零值错开，其合成电磁吸力大于反力，故衔铁被吸牢而不会产生抖动和撞击，故无需再设短路环。
1-3 交流电磁线圈误接入对应直流电源，直流电磁线圈误接入对应交流电源，将发生什么问题，为什么？答：交流电磁线圈误接入对应直流电源，此时线圈不存在感抗，只存在电阻，相当于短路状态，产生大的短路电流，立即将线圈烧毁。
直流电磁线圈误接入对应交流电源，由于阻抗存在，使线圈电流过小，电磁吸力过小；衔铁吸合不上，时间一长，铁心因磁滞、涡流损耗而发热，致使线圈烧毁。
1-4 交流、直流接触器是以什么定义的？交流接触器的额定参数中为何要规定操作频率？答：接触器是按主触头控制的电流性质来定义为是交流还是直流接触器。
对于交流接触器，其衔铁尚未动作时的电流为吸合后的额定电流的5~6倍，甚至高达10~15倍，如果交流接触器频繁工作，将因线圈电流过大而烧坏线圈，故要规定操作频率，并作为其额定参数之一。
1-5 接触器的主要技术参数有哪些？其含义是什么？答：接触器的主要技术参数有极数和电流种类，额定工作电压、额定工作电流（或额定控制功率），约定发热电流，额定通断能力，线圈额定电压，允许操作频率，机械寿命和电寿命，接触器线圈的起动功率和吸持功率，使用类别等。
“电气控制与PLC工程应用”习题解答第1章常用低压电器一、问答题1 什么是低压电器? 常用的低压电器有哪些?答：低压电器是指额定电压等级在交流1200V、直流1500V以下的电器，例如按钮、主令控制器、行程开关；熔断器、漏电保护器、热继电器；接触器、继电器、电磁阀等2 断路器在电路中的作用是什么? 失压、过载和过电流脱扣器起什么作用?答：用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护。
当系统发生严重的过载、短路及欠电压等故障时，能自动切断电路，其功能相当于熔断器式的断路器与过流、欠压、热继电器的组合。
失压、过载和过电流脱扣器自动切断电路3 接触器的作用是什么? 根据结构特征如何区分交流、直流接触器?答：接触器是一种用来自动接通或断开大电流电路的电器，接触器不仅能自动地接通和断开电路，还具有控制容量大、低电压释放保护、寿命长、能远距离控制等优点根据结构特征，直流接触器不安装短路环4 试比较中间继电器和交流接触器有何异同?答：中间继电器通常用来扩展触头的数量或容量，增加控制电路中控制信号的数量，以及作为信号传递、连锁、转换以及隔离用。
各触头的额定电流相同，一般为5~l0A，交流接触器有主、辅触点之分。
5 接近开关与行程开关有何异同?6什么是时间继电器? 它有何用途?答：时间继电器是一种利用电磁原理或机械动作原理实现触点延时接通或断开的自动控制电器, 可以用来进行时间控制。
7如果误把220V交流接触器的线圈接入220V直流电源，接触器能正常工作吗? 为什么?不能。
如果误把24V直流继电器线圈接入24V交流电源，能证常工作吗? 为什么?答：不能8 交流接触器能否串联使用?为什么?答：不能，线圈工作电压低于85％额定工作电压11 在电动机起动过程中，热继电器会不会动作?为什么?答：不会动作，热继电器是用来进行过载保护的12 既然在电动机的主电路中装有熔断器。
为什么还要装热继电器?装有热继电器是否就可以不装熔断器?为什么?熔断器是过流保护，热继电器是用来进行过载保护的，所以装有热继电器还需要装熔断器13 是否可用过电流继电器来做电动机的过载保护?为什么?不可以，过电流继电器感应电流，热继电器判断电机是否过载，双金属片是否过热。
习题与解答电气控制部分1-1.说明电磁式接触器的主要结构和作用。
答：基本由触点系统、电磁机构和灭弧装置三部分组成。
电磁式接触器的触点系统和电磁机构是对电路的通断起作用的功能性部件，灭弧装置是保证触点高质量通断及保护电器安全的保护性部件。
1-2.自动接通和关断电动机主电路，可使用什么电器？它由哪几部分组成？答：使用电磁式接触器可以自动接通和关断电动机主电路。
电磁式接触器的组成：电磁式接触器基本由触点系统、电磁机构和灭弧装置三部分组成（另：还有由释放弹簧和触点弹簧组成的反力装置）。
1-3.什么电器能自动接通和关断电动机主电路，并说明其主要结构和作用。
答：使用电磁式接触器可以自动接通和关断电动机主电路。
电磁式接触器的组成：电磁式接触器基本由触点系统、电磁机构和灭弧装置三部分组（另：还有由释放弹簧和触点弹簧组成的反力装置）。
1-4.简述交流接触器在电路中的作用，结构和工作原理。
答：交流接触器是利用电磁吸力进行操作的电磁开关。
常用来控制电动机，电热设备，电焊机等和继电器配合，还可以作为过电流和过电压的保护动作的执行元件。
结构：由触头系统、电磁系统和灭弧系统三部分组成。
工作原理：当吸引线圈两端加上额定电压时，动、静铁芯间产生大于反作用弹簧弹力的电磁吸力，动、静铁芯吸合，带动动铁芯上的触头动作，即常闭触头断开，常开触头闭合；当吸引线圈端电压消失后，电磁吸力消失，触头在反弹力作用下恢复常态。
由于吸引线圈中通入的是交流电，铁芯中产生交变磁通，形成交变的电磁吸力，造成动铁芯吸合不牢产生振动和噪音。
振动易使电器结构松散，寿命减低，同时使触头接触不良，易于熔焊和蚀损。
噪声污染环境，使工人感到疲劳。
为了减小铁芯振动和噪音，在铁芯极面下安装短路环。
1-5.从接触器的结构上，如何区分是交流还是直流接触器？答：两者结构和工作原理基本相同，均由电磁机构、触头系统和灭弧装置组成。
但直流接触器的电磁机构采用沿棱角转动拍合式铁心，线圈中通入直流电不会产生涡流。

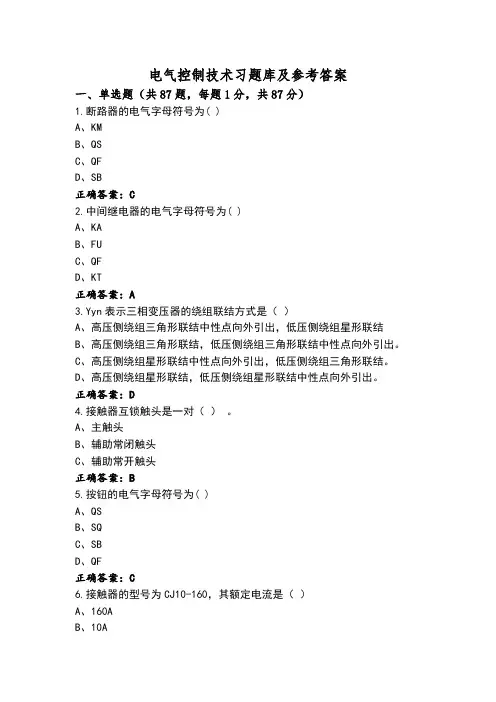

电气控制技术习题库及参考答案一、单选题（共87题，每题1分，共87分）1.断路器的电气字母符号为( )A、KMB、QSC、QFD、SB正确答案：C2.中间继电器的电气字母符号为( )A、KAB、FUC、QFD、KT正确答案：A3.Yyn表示三相变压器的绕组联结方式是（）A、高压侧绕组三角形联结中性点向外引出，低压侧绕组星形联结B、高压侧绕组三角形联结，低压侧绕组三角形联结中性点向外引出。
C、高压侧绕组星形联结中性点向外引出，低压侧绕组三角形联结。
D、高压侧绕组星形联结，低压侧绕组星形联结中性点向外引出。
正确答案：D4.接触器互锁触头是一对（）。
A、主触头B、辅助常闭触头C、辅助常开触头正确答案：B5.按钮的电气字母符号为( )A、QSB、SQC、SBD、QF正确答案：C6.接触器的型号为CJ10-160，其额定电流是（）A、160AB、10AC、10-160AD、以上都不是正确答案：A7.变压器的一次绕组与（）连接A、电源B、负载C、不确定D、电动机正确答案：A8.使用电流互感器时，其二次侧不允许（）A、通路B、开路（断路）C、不确定D、短路正确答案：B9.欠电流继电器可用于（）保护A、过压B、失磁C、短路D、过载正确答案：B10.电动机的额定功率是其轴上输出的（）。
A、不确定B、无功功率C、机械功率D、有功功率正确答案：C11.型号为Y200L一8的三相异步电动机磁极对数是（）。
A、10B、2C、4D、8正确答案：C12.对于低压电动机，如果测得的绝缘电阻小于（）兆欧，应及时进行干燥处理。
A、1000B、100C、0.5D、20正确答案：C13.变压器的二次绕组与（）连接A、电动机B、电源C、电源D、电源正确答案：D14.目前较为先进的电动机调速方法是（）A、变频调速B、变极调速C、都不是D、变转差率调速正确答案：A15.在三相异步电动机进行能耗制动时，切除定子绕组三相电源的同时，要在定子绕组中接通（）。
习题与解答（一）一、填空题1和保护电器两类。
由此可知，交流接触器属于控制类电器，熔断器属于保护类电器。
2．接触器可分为交流和直流两类，它们都是由电磁铁和触头两个主要部分组成，利用电磁铁的吸引力而动作。
接触器具有失压保护功能。
3．HZ10-100/3是组合开关的型号。
型号中“100”表示额定电流为100A，“3”表示极数。
4．用热继电器对电动机进行保护，其整定电流值应由电动机的额定电流来确定。
热继电器可以用来防止电动机因过载而损坏，不能用来对电动机进行失压保护。
5．可以用中间继电器来扩大控制回路的数目。
中间继电器是把一个输入信号变成为多个输出信号的继电器。
6．磁力启动器通常由接触器、热继电器、按纽等部分组成。
7．自动空气开关在电路发生短路、过载和失压等故障时，能自动切断故障电路。
采用自动空气开关可对电动机实行无熔断器保护，因而可以避免电动机因熔丝熔断而引起的故障。
8．刀开关又简称闸刀，刀开关在分断有负载电路时，其触刀与静夹座间会立即产生电。
9．中间继电器的结构和原理和接触器相同，故也称为接触器式继电器。
其各对触头允许通过的电流是相同的，额定电流一般为5A。
10．JW2型行程开关是一种具有双断点快速动作的微动开关。
11．气囊式时间继电器要调整其延时时间可改变进气口的大小，进气快则延时时间短，反之则延时时间长。
12．电流继电器的吸引线圈应串联在主电路中。
欠电流继电器在主电路通过正常工作电流时，动铁心已经被吸合，当主电路的电流低于其整定电流时，动铁心才被释放。
电流继电器的文字符号是KA。
13．电动机的正反转控制电路，其实就是正转控制与反转控制电路的组合。
但在任何时候只允许其中一组电路工作，因此必须进行互锁，以防止电源短路。
14．“JR16-20/3D”是表示热继电器，“20”表示额定电流为20A，“3”表示三相式热继电器，“D”表示具有差动断相保护机构。
它可以用来对三角形接法的电动机进行有效的保护。
15．行程开关既可以用来控制工作台的行程长度，又可作为工作台的极限位置保护。
16．交流接触器的主触头额定电流较大，可以用来接通或断开大电流的主电路；辅助触头的额定电流较小，一般为5A。
17．熔断器应串接于被保护的电路中，当电流发生短路或严重过载故障时，由于电流过大，熔件过热而自行熔断，从而将故障电路切断，起到保护作用。
18．自动空气开关又称自动开关。
其热脱扣器作过载保护用，电磁脱扣机构作短路保护用，欠电压脱扣器作失压保护用。
19．热继电器它是利用电流的热效应而动作的。
它的发热元件应串接于电动机电源回路中。
20．电压在交流1000V，直流1200v以下的电器称为低压电源。
21．电气控制原理图一般分为电源电路、控制电路、主电路、信号电路及照明电路绘制。
原理图中各触头位置都应按电路末通过或电器末动作时的常态位置画出。
22．如需要在不同的场所对电动机进行控制，可在控制电路中并联几个启动按钮和串联几个停止按钮。
23．安装刀开关时，夹座应和进线相连接，触刀应和出线相连接，闸刀手柄向上应为合闸状态。
24．倒顺开关又称为可逆转换开关，它也是一种组合开关，用倒顺开关可控制小容量的异步电动机的正、反转。
25．SQ是位置开关的文字符号，自动空气开关的文字符号是QT，中间继电器的文字符号是KA。
26．电力拖动是指用电动机来拖动生产机械。
27．闸刀开关一般来说应垂直装于控制板上，不能倒装。
接线时，进出线不能反接，否则在更换熔丝时会发生触电事故。
28．铁壳开关设有联锁机构，它可以保证开关在合闸状态时开关盖不能开启，而当开关盖开启时又不能实现合闸。
29．组合开关多用于机床电气控制系统中作电源开关用，通常是不带负载操作的，但也能用来接通和分断小电流的电路。
30．瓷插式熔断器熔丝熔断后，可更换熔丝投入使用。
螺旋式熔断器熔丝熔断后应更换熔断器，而不能只更换熔丝。
管式熔断器熔片熔断后，除更换熔片外，有时还要更换熔断器片的封闭管。
31．20A以上的交流接触器，通常都转有灭弧罩，用它来迅速熄灭主触头断开时所产生的电弧，以防止触头烧坏，并使接触器的分断时间缩短。
32．热继电器的整定电流值是指热继电器长期工作而不动作时的最大电流值。
二、选择题1．下列电器哪一种不是自动电器。
⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）A、组合开关B、直流接触器C、继电器D、热继电器2．CJ10-40型交流接触器主触头是额定电流是⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）A、10AB、40AC、5AD、20A3．起重机械上的电磁铁制动器应采用（）型对它进行制动。
⋯⋯⋯⋯⋯⋯⋯⋯（）A、通电B、断电4．当电动机采用三角形接法时应采用（）相热继电器对它进行继相保护。
⋯⋯（）A、两B、三C、1、2都可以5．接触器的常态是指⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）A、线圈未通电情况B、线圈带电情况C、触头断开时D、触头动作6．采用交流接触器、按钮等构成的鼠笼式异步电动机直接启动控制电路，在合上电源开关后，电动机启动、停止控制都正常，但转向反了，原因是⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）A、接触器线圈反相B、控制回路自锁触头有问题C、引入电动机的电源相序错误D、电动机接法不符合铭牌7．由接触器、按钮等构成的电动机直接启动控制回路中，如漏接自锁环节，其后果是⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）A、电动机无法启动B、电动机只能点动C、电动机启动正常，但无法停机 C、电机无法停止8．在异步电动机直接启动控制电路中，熔断器额定电流一般应取电动机额定电流的多少倍⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）A、4~7倍B、2.5~3倍C、1倍D、2倍9．下列电器中没有专门的灭弧机构的是⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）A、CJ10-60型交流接触器B、DZ10系列自动空气开关C、HZ10-10/2型组合开关10．下列电器不能用来通断主电路的是⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）A、接触器B、自动空气开关C、刀开关D、热继电器11．在鼠笼式异步电动机反接制动过程中，当电动机转速降至很低时，应立即切断电源，防止⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）A、损坏电机B、电动机反转C、电动机堵转D、电机失控12．下列电器中，哪些适宜于频繁操作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）A、组合开关B、刀开关C、自动空气开关D、接触器13．由交流接触器主触头、组合开关、熔断器等构成的电动机主电路，设备的连接顺序正确的是⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）A、电源-组合开关-接触器-熔断器-电动机B、电源-组合开关-熔断器-接触器-电动机C、电源-熔断器-组合开关-接触器-电动机D、电源-接触器-熔断器-组合开关-电动机14．复合按钮在按下时其触头动作情况是⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）A、常开触头先接通，常闭触头后断开；B、常闭触头先断开，常开触头后接通C、常开触头接通与常闭触头断开同时进行15．采用接触器常开触头自锁的控制线路具有⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）A、过载保护功能B、失、欠压保护功能C、过压保护功能16．用来表明电器的组成、工作原理及各元件间连接方式的是⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）A、原理图；B、安装图；C、系统图；D、原理图和安装图17．在电气原理图中，流过负载工作电流的那部分电路称为⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）A、主电路；B、控制电路；C、原电路；D、保护电路；19．接触器的文字符号是⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）A、KMB、KSC、KTD、KA19．自动空气开关的热脱扣器的作用是⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）A、起过载保护作用；B、防开关过热；C、起短路保护作用；D、起欠压保护作用；20．中间继电器的结构及原理与⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）A、交流接触器相类似；B、热继电器相类似；C、电流继电器相类似；D、电压继电器相类似；⋯⋯⋯⋯⋯⋯⋯⋯（）三、简答题1．试举例说明低压电器的分类情况。
答：低压电器按照其动作性质不同，可分为自动电器和非自动电器。
自动电器是按照某个信号或某个物理量的变化而自动动作的电器。
如电流继电器依照电流的变化而动作；交流接触器接受控制信号后自动吸合或释放等。
非自动电器是指通过人力操纵而动作的电器。
如组合开关、按钮等。
按照电器的职能不同，可分为控制电器和保护电器。
控制电器主要用来接通和分断电器及对电器设备进行控制的电路，如开关电器保护电器是用来对电源、线路及机电设备等起保护作用。
如热继电器可用来防止电动机过负载运行等。
有些电器既是控制电器也是保护电器。
另外据工作电压性质不同还可分为交流、直流电器。
按执行功能不同还可分为有触点电器和无触点电器等。
2．在电动机控制线路中，已装有接触器，为什么还要装电源开关？它们的作用有何不同？答：电源开关如铁壳开关、自动空气开关一般不适宜用来频繁操作和远距离控制，而一般的电动机控制都有这方面的要求。
交流接触器适用于频繁地遥控接通或断开交流主电路，它具有一般电源所不能实现的遥控功能，并具有操作频率高、工作可靠和性能稳定等优点。
但交流接触器保护功能较差，不具备过载、短路等保护功能，而这些功能又是通常电动机控制回路所必须的。
一般电源开关，特别是自动空气开关，它的保护机构完善齐全，能对电动机进行有效保护。
所以需由两者配合使用才能做到控制灵活、保护齐备。
3．闸刀开关的熔丝为何不装在电源侧？安装闸刀开关时应注意什么？答：如将熔丝装在闸刀开关的电源侧（进线端），则在闸刀拉开后，因熔丝未和电源分开而仍带电。
如果要检查或更换熔丝，则必须带电作业，容易造成触电事故。
为了保障安全，必须将熔丝装于闸刀后面，即负荷侧（出线端）。
在安装闸刀开关时，除不能将电源侧与负荷侧反接外，一般说闸刀开关必须垂直安装在控制屏或开关板上，接通状态手柄应朝上，不能倒装。
否则在分断状态的时候，闸刀如有松动落下会造成误接通的可能。
4．在电动机控制线路中，主电路中装有熔断器，为什么还要加装热继电器？它们各起何作用，能否互相代替？而在电热及照明线路中，为什么只装熔断器而不装热继电器？答：熔断器在电气线路中主要起短路保护和严重过载保护作用，而热继电器主要用于过载保护。
两者不能互为代用，但可以互为补充。
如果用熔断器作电动机的过载保护，为了防止电动机在启动过程中熔断器熔断，熔断器熔体的额定电流一般应取电动机额定电流的2.5-3倍，这样即使电动机长时间过负荷50%，熔断器也不会熔断，而电动机可能因长时间过负荷而烧坏。
