传感器安装与焊接时的注意事项

传感器故障现场判断——泵冲传感器蔡云军*马呈芳白志刚摘要：本文从传感器的工作原理、供电、测量及安装方面，基于现场实际条件，简要介绍了传感器故障分析及现场故障判断方法。

主题词：传感器录井技术故障判断引言各录井小队在现场录井过程中，常因为传感器的故障而影响录井资料及施工进度。

经后期维修、检测发现有些传感器的故障点很小：或使用不当，或调节不准，或保养不及时。

这些故障多是由于使用者的经验不足、没有及时调整所造成。

笔者根据多年的现场使用和维修经验及在传感器检验过程中发现的问题，将陆续编写各种传感器现场安装和故障的简单判断方法，供大家参考。

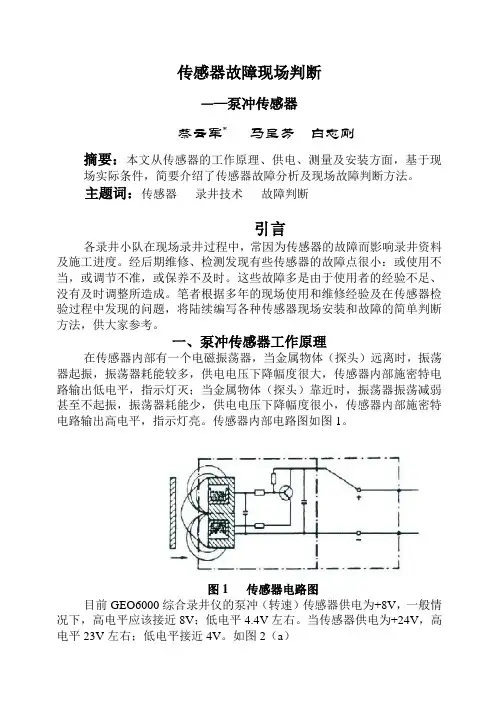

一、泵冲传感器工作原理在传感器内部有一个电磁振荡器，当金属物体（探头）远离时，振荡器起振，振荡器耗能较多，供电电压下降幅度很大，传感器内部施密特电路输出低电平，指示灯灭；当金属物体（探头）靠近时，振荡器振荡减弱甚至不起振，振荡器耗能少，供电电压下降幅度很小，传感器内部施密特电路输出高电平，指示灯亮。

传感器内部电路图如图1。

图1 传感器电路图目前GEO6000综合录井仪的泵冲（转速）传感器供电为+8V，一般情况下，高电平应该接近8V；低电平4.4V左右。

当传感器供电为+24V，高电平23V左右；低电平接近4V。

如图2（a）高电平低电平低电平负电平1图a 图b图2 传感器输出信号二、安装使用方法及注意事项传感器的安装是录井仪器安装最重要的环节，安装性能的好坏决定了传感器性能的发挥，最终决定了录井资料质量和录井服务质量。

下面介绍传感器的安装及注意事项：1、安装位置一般的说明书都介绍泵冲传感器安装在泥浆泵活塞的拉杆上，但由于工程频繁修泵，容易移动探头的位置或损坏传感器，导致反复安装。

因此现在都选择将传感器安装在泥浆泵的护罩上，将探头焊接在泥浆泵头的转轴上。

或者选择适当位置，焊好金属探头，用支架将泵冲传感器固定好。

转盘转速传感器一般利用支架安装在靠近转盘主轴的适当部位，在转盘的轴面上焊接探头。

温度传感器的结构和安装1 尺寸公差未规定尺寸公差时，尺寸公差应按表1的规定执行。

表1 尺寸公差尺寸/mm0.5～3＞3～6＞6～30＞30～120＞120～400公差/mm±0.2±0.3±1.0±1.5±2.52结构2.1 管道公称通径小于DN250时，使用下列3类标准温度传感器：a）直接安装式短型温度传感器——DS型；b）直接安装式长型温度传感器——DL型；c）套管安装式长型温度传感器——PL型。

2.2 DL型和PL型可以采用接线盒或固定连接引线两种方式。

DS型只应是固定连接引线方式。

管道公称直径大于DN250时，宜采用多点安装温度传感器。

2.3直接安装短式温度传感器——DS型，结构尺寸见图1，温度传感器DS型应采用固定的引线电缆连接，最小的浸没深度应为20mm，根据响应时间可选A款或B款。

单位为毫米a）A款b）B款说明：1——测温元件；2——保护管；3——密封圈；4——引出部件；A——＜15mm；B——27.5mm或38mm或60mm。

图1 DS型温度传感器结构2.4直接安装式长型温度传感器——DL型，结构尺寸见图2。

单位为毫米说明：1——测温元件；2——保护管；3——密封圈；4——接线盒；5——固定引线；6——信号线入口，Φ 9mm；A——< 30mm或≤50mm（Pt1000）；B——85mm或120 mm或210 mmC——仅接线盒式，105mm或140 mm或230 mm。

图2 DL型温度传感器结构（接线盒和固定引线）2.5套管安装式长型温度传感器——PL型，结构尺寸见图3，PL型温度传感器可采用接线盒或固定连接导线两种连接方式。

单位为毫米说明：1——感温元件；2——接线盒；3——固定连接导线；4——信号线入口，Φ9mm；A——< 30mm或≤50mm（Pt1000）；B——仅接线盒式，105mm或140 mm或230 mm。
