小型垃圾热解气化处理成套装置技术说明书

生活垃圾焚烧发电项目烟气净化系统设计说明书烟气净化流程为：SNCR炉内脱硝+半干反应塔+干法+活性炭喷射+布袋除尘技术组合工艺。

烟气从炉膛出口经过热器、省煤器，然后通过烟气净化系统，再由引风机经烟囱排至大气。

SNCR炉内脱硝工艺，还原剂采用尿素。

1.1 脱酸半干法反应塔余热锅炉排出的烟气首先进入烟气净化系统的脱酸反应塔，以除去大部分烟气中的酸性气体和粉尘。

每条焚烧炉配一套反应塔，本期共两条焚烧线。

1) 脱酸反应塔由旋转喷雾器和塔体组成，Ca(OH)2溶液在反应塔内和烟气接触产生化学反应。

每条生产线1套。

2) 旋转喷雾器旋转喷雾器本身位于吸收塔上方的中央位置。

它的控制装置及其控制，振动探测器、温度保护及油冷却装置均安装在吸收塔的顶部。

半干反应的有效性，是通过以下措施来得到保证的：对消石灰浆/冷却水液体有良好的、均匀的雾化，平均雾化粒度30～50µm；在蜗形入口通道及导流板的作用下，烟气在流经反应塔的过程中，得到了均匀的分配；由于入口末端气旋的高速作用、烟气的逆向运动以及冷却水的喷射，使得烟气和雾液得到高度有效的混合；烟气在反应塔内有充足的停留时间；喷雾器上装有快速联接件。

反应塔平台也装有一套吊装运输装置，可在15-30分钟内完成备用喷雾器的更换。

对喷雾器的维护和清洁工作，可在吸收塔的平台上很容易地进行、无需拆下再搬到维修车间。

3) 在更换喷雾器进行期间，烟气净化系统保持运行，烟道中喷入消石灰干粉，确保喷雾器更换无法喷浆时，保证一定的脱酸效率。

4) 为了提高消石灰浆同烟气接触面积，提高消石灰的利用率，消石灰浆以极细的雾状(30-50μm)喷入烟气中去进行高速旋转喷雾。

同时向烟气喷水，控制烟气的出口温度在合适的范围内。

5) 中和反应的产物和烟气中原有的颗粒绝大部分(95%)随烟气排出，只有极少一部分(5%)沉降到反应塔底部排出。

6) 预先配制好浓度约13%的消石灰浆，和水一起分别输入旋转喷雾器，从喷嘴喷出。

生活垃圾焚烧发电项目烟气净化系统设计说明书烟气净化流程为：SNCR炉内脱硝+半干反应塔+干法+活性炭喷射+布袋除尘技术组合工艺。

烟气从炉膛出口经过热器、省煤器，然后通过烟气净化系统，再由引风机经烟囱排至大气。

SNCR炉内脱硝工艺，还原剂采用尿素。

1.1 脱酸半干法反应塔余热锅炉排出的烟气首先进入烟气净化系统的脱酸反应塔，以除去大部分烟气中的酸性气体和粉尘。

每条焚烧炉配一套反应塔，本期共两条焚烧线。

1) 脱酸反应塔由旋转喷雾器和塔体组成，Ca(OH)2溶液在反应塔内和烟气接触产生化学反应。

每条生产线1套。

2) 旋转喷雾器旋转喷雾器本身位于吸收塔上方的中央位置。

它的控制装置及其控制，振动探测器、温度保护及油冷却装置均安装在吸收塔的顶部。

半干反应的有效性，是通过以下措施来得到保证的：对消石灰浆/冷却水液体有良好的、均匀的雾化，平均雾化粒度30～50µm；在蜗形入口通道及导流板的作用下，烟气在流经反应塔的过程中，得到了均匀的分配；由于入口末端气旋的高速作用、烟气的逆向运动以及冷却水的喷射，使得烟气和雾液得到高度有效的混合；烟气在反应塔内有充足的停留时间；喷雾器上装有快速联接件。

反应塔平台也装有一套吊装运输装置，可在15-30分钟内完成备用喷雾器的更换。

对喷雾器的维护和清洁工作，可在吸收塔的平台上很容易地进行、无需拆下再搬到维修车间。

3) 在更换喷雾器进行期间，烟气净化系统保持运行，烟道中喷入消石灰干粉，确保喷雾器更换无法喷浆时，保证一定的脱酸效率。

4) 为了提高消石灰浆同烟气接触面积，提高消石灰的利用率，消石灰浆以极细的雾状(30-50μm)喷入烟气中去进行高速旋转喷雾。

同时向烟气喷水，控制烟气的出口温度在合适的范围内。

5) 中和反应的产物和烟气中原有的颗粒绝大部分(95%)随烟气排出，只有极少一部分(5%)沉降到反应塔底部排出。

6) 预先配制好浓度约13%的消石灰浆，和水一起分别输入旋转喷雾器，从喷嘴喷出。

目前许多的污水处理会有一定的污泥产生，对于污泥的利用和处理也是目前的一种重要的技术，下面就目前比较常见的热解气化处理工艺和系统给您说明如下。

包括多段炉、污泥脱水机、余热锅炉、后燃烧室、洗气塔和气体发电机，将污泥和生活垃圾分别经过污泥脱水机脱水和分类后输送到多段炉中进行热解，通过控制多段炉的温度和进氧量使污泥和生活垃圾充分热解，热解后得到固态产物和气态产物。

固态产物对外排出制成有机肥，气态产物依次最终得到甲烷、乙炔和乙烷等可燃气体，并通入到气体发电机中用于发电。

下面具体介绍一下污泥热解气化处理工艺的步骤：一：污泥经过脱水后通过多段炉进行热解，控制点火器温度和通气速度，使上部筛料装置的温度保持在128℃～288℃，进氧量占空气总量的28%～49%; 中部筛料装置的温度保持在340℃～516℃，进氧量占空气总量的32%～51%;下部筛料装置的温度保持在360℃，进氧量占空气总量的25%～38%。

二：从多段炉内部排出的第一气态产物进入后燃烧室进行高温燃烧，对第一气态产物和空气的通入速度进行调节，保持进氧量48%～68%，第一气态产物在后燃烧室内停留的时间为1.5s～5.5s，剩余的第二气态产物主要含有碳元素和氢元素;三：将第二气态产物输送到余热锅炉内进行加热，得到不含水分的第三气态产物;四：将第三气态产物通过布袋除尘器进行除尘，得到去除了灰尘和颗粒杂质的第四气态产物;五：将第四气态产物通入洗气塔进行洗气，进一步去除含硫的杂质气体后得到第五气态产物;六：将第五气态产物进行储存。

脱水前的污泥含水量为80%以下，经过污泥脱水机脱水后的污泥依次经过第一螺旋送料器和刮板式输送机的输送到多段炉内进行热解。

采用这种方法对污泥处理工艺简单、占地面积小，不会造成环境污染。

热解后的固态产物能够作为有机肥料进行农业应用，气态产物用于气体发电机的发电，解决了污泥和垃圾的存放处理问题，为对废弃能源的利用率大大提高，符合走可持续发展的长远目标。

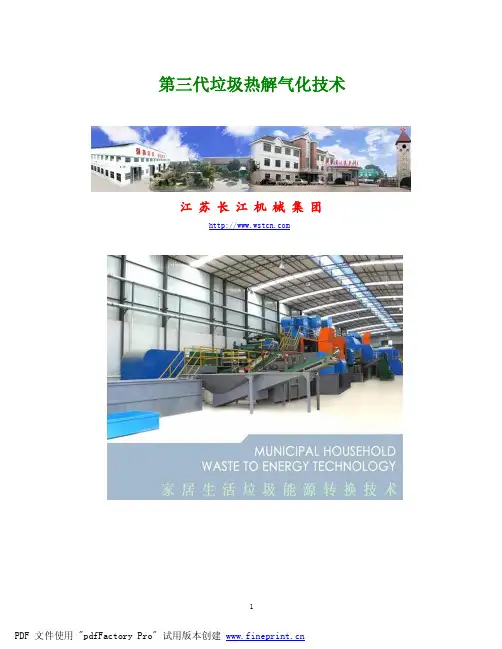

第三代垃圾热解气化技术江苏长江机械集团前言：资源与环境是21世纪的两大主题,城市生活垃圾处理是这两大主题中的重要课题。

随着人们环境资源意识的增强,各国政府对垃圾处理技术标准的提高,传统的垃圾处理主要方法填埋、堆肥、焚烧三种技术日益显示出其缺陷,如垃圾填埋占用大片土地,堆肥法处理量小、效率低,焚烧法容易产生二次污染,特别是二恶英(Dioxins)的污染问题,使其在工业应用方面受到阻碍。

垃圾热解技术具有二次污染小,无害化彻底,资源化程度高的特点,是处理垃圾的重要技术之一,正引起世界各国研究者的广泛重视。

我公司以城市生活垃圾典型有机组分作为研究对象,主要从以下几个方面开展研究: 深入探讨了城市生活垃圾热解的原理、工艺与反应过程,全面总结了垃圾热解技术国内外的研究现状与进展以及城市生活垃圾热解技术的优点,对国外典型垃圾热解工艺作出了科学的分析与比较; 采用TG-DTG分析方法对典型的有机垃圾组分:木屑,废纸张,织物以及废塑料PVC的热失重特性作了详细深入的分析,并建立了多阶段一级反应模型,获取了各组分在各温度区间内的热解动力学参数; 在自行设计的外热式热解炉装置平台上对城市生活垃圾的热解做了大量的实验研究,深入分析了城市生活垃圾外热式热解在不同工况下的产物分布情况、产气特性、热解气体性质、热解溶液以及热解残留半焦的特性,结果表明热解温度是影响城市生活垃圾热解过程的最重要的参数;随着温度的上升,气体产率迅速增加,热解溶液产率和半焦产率则呈下降趋势。

热解气体主要由CO、H2、CH4、CO2组成,随着热解温度的升高,CO、H2的含量逐渐升高;热解气体的热值并不随着热解温度升高而升高,而是有一个最大值;随着热解温度的升高,热解半焦的热值呈上升的趋势;热解溶液中绝大部分是水分和挥发分,固定碳和灰分含量很低,二者之和也不足3%。

建立了垃圾热解焦油的成分分析方法:液液分离——GC/MS,通过蒸发、萃取和分离等化学分离方法将城市生活垃圾热解产生的焦油分成酸性组分、碱性组分、非极性、极性中性物等几个大类之后利用GC/MS来进行分析,获得焦油组分的构成信息。

热解气化处理技术
热解气化处理技术是一种将有机废弃物在高温下分解成气体和固体的处理技术。

该技术通常在无氧或缺氧条件下进行，通过加热将有机废弃物分解成小分子化合物，如氢气、甲烷、一氧化碳等可燃气体和炭黑、焦油等固体。

热解气化处理技术的优点包括：
1. 能够处理各种类型的有机废弃物，包括生活垃圾、工业废弃物、医疗废弃物等。

2. 产生的可燃气体可以用于发电或作为燃料，实现资源的再利用。

3. 固体产物可以用于制作肥料或建筑材料，减少了废弃物的排放。

4. 处理过程中不产生二恶英等有害物质，对环境友好。
