空调水系统管道冲洗方案

中央空调清洗方案一、设备参数1、机组型式：远大直燃式冷水机组2、额定冷量：200万大卡/小时X1台，共200万大卡/小时。

3、冷却能力：400m3/h X2座=800m3/h4、设备使用情况：年。

5、水量估算：冷却水量：25m3冷冻水量：4m3系统内未清洗前状况：设备使用年限以及设备所处的环境及水质分析，系统内主含的污垢类型为：各种焊渣、泥沙、建筑垃圾及大量菌藻生物粘泥、浮锈、有机物及尘埃等混合物。

冷却塔内有大量粘泥、泥沙及污垢，设备有一定腐蚀，系统内存在一些锈蚀产物。

二、清洗范围和目的1、空调冷却水系统，包括：主机冷凝器、管线、冷却塔等。

2、空调冷冻水系统，包括：主机蒸发器、管线、末端装置内冷水系统。

3、清洗目的：清除水垢、菌灌生物粘泥、浮锈及防腐处理；末端设备油污及污垢清洗。

三、清洗工艺条件：1、冷却水系统：a、全系统的循环清洗。

采用中性运行清洗剂NC—101B中央空调清洗剂，组合NC—901粘泥剥离剂，在设备正常运行条件下进行清洗除垢。

（a）用量：每吨水加入NC—101B2kgNC—9011kg（b）用法：将冷却塔内淤渣等清除干净，并用压力水冲洗塔盘及填料，然后将药品直接加入冷却塔接水盘中，启动系统循环泵循环清洗3-4天左右，清洗过程中不得大量取用和排放系统水，以防浪费清洗剂，使清洗效果下降，清洗完成后，将系统内污水排净，再充满清水即可进入下一步。

b、局部循环清洗为保证清洗质量，全系统清洗结束后应对易结生污垢的冷凝器换热管进行局部循环清洗，具体采用NC—103B中央空调清洗剂组合NC—108难溶垢溶解促进剂，在设备停机条件下进行外接循环清洗除垢，完成清洗后用NC—102高效预膜剂对冷凝器进行预膜处理。

（a）用量：每台（套）冷凝器加入NC—103B40kgNC—1085kgNC—1022kg（b）用法：将NC—103B中央空调清洗剂及NC—108难溶垢溶解促进剂在配液箱中溶解完全后，通过外接循环泵直接注入冷凝器中，循环清洗6小时左右，清洗完成后，将系统内污水排净，用清水冲洗2—3遍，化学清洗结束后利用美国进口专用管道清洗设备对冷凝器铜管逐根进行疏通清理。

机电工程暖通系统管道冲洗专项方案一、目的本工程涉及到专业较多，机电调试的综合性、复杂性较高，尤其是暖通专业的调试工作。

在暖通系统调试工作中，管道系统的冲洗工作是最基本的工作也是保障调试的前提工作，因此，特编制此专项方案，以保障暖通系统的顺利调试。

二、暖通系统总述系统概况详见机电调试方案，此处不再累述。

三、冲洗具体方案冲洗的总体步骤为：水力冲洗→化学清洗→化学镀膜3.1 水力冲洗冷冻（热）水：用物理方法将系统中的污泥及颗粒状物质冲洗干净，将冷冻机和热交换器进、出口阀门关闭，接通旁路，开启系统中的排空阀，将管道系统注满清水后，关闭排空阀，开足水泵维持最大流量，通过排放不断补充新的供给水，冲洗过程中，分析监测循环水的排污，关闭旁通管、管网冲洗结束。

冷却水：通常情况下是先关闭与冷却塔相连最近的两个阀门，打开塔底的排污阀，冲洗塔中污物，冷却塔外表及填料，用沙布或网状物过滤，不能让颗粒状氧化物、填料碎片及空气中沉甸的泥沙等进入系统中，特别不进入冷凝器中，该脏物应通过排污排出塔外，清除冷却塔集水盘中垃圾，清除供回管中的建筑垃圾并拆冼过滤网。

3.1.1在冷水机组及精密空调、板换等设备两侧做旁通连接供回水管，隔离设备。

在系统管路最低点找不少于一处的冲洗排水点（本项目M楼排水点可只设置一处，数据楼在冷冻机房蓄冷罐底部设置一至两处，并且末端每层的最远端处设置一处，并确保排水点的排水畅通。

3.1.2 逐层将各层水平管进出水阀门关闭，然后由补水泵补水，由下至上进行补水。

由于本项目的系统补水只设计了DN80的市政补水管道，无法利用原设计系统将管路补满水，因此在补水时需采用包含临时加压泵的临时补水系统对管道系统进行补水。

充水时注意管内气体的排放工作，排气的方法，可利用系统的各个高位的排气阀进行排气，需要时在自动排气阀处进行人工辅助排气。

3.1.3 检查管道循环系统的所有阀门，确保除了泄水阀外所有阀门均处于开启状态。

3.1.4 补水从总管开始，待总管满水后，应检查管路是否有泄漏。

广东恒力建设工程有限公司2富力海珠城中央空调循环水系统 化学清洗预膜方案工程名称：富力海珠城广场通风空调安装工程 施工单位：广东恒力建设工程有限公司 编 制 人： 王雄聪 编制日期：2015-04-13广东恒力建设工程有限公司3一、方案编制依据1、《通风与空调工程质量验收规范》(GB50243-2002)2、《工业设备化学清洗质量标准》（HG/2387-92）3、《工业循环冷却水处理设计规范》（GB50050-2007）4、《冷却水系统化学清洗、预膜处理技术规则》（HG/T3778-2005）5、《民用建筑供暖通风与空气调节设计规范》（GB50736-2012）6、海珠城中央空调循环水系统设计示意图7、海珠城中央空调循环水系统相关设备参数8、根据我公司技术人员现场实际查看了解的现场资料二、中央空调循环水系统现状（一）项目概况1、海珠城广场总建筑面积为136504m 2，分为A 区和B 区。

2、A 区建筑面积为18439.6m 2，地上6层，地下2层，其中地上部分面积为14032.7m 2，地下部分面积为4406.9m 2。

建筑高度为31.0m 。

房间功能以商业和餐饮用途为主。

3、B 区建筑面积为117651.6m 2，地下5层，地上40层，设有3个避难层，分别为9，20，30层。

建筑高度为179.2m 。

B 区地下层为汽车库，自行车库和设备房，地上1~8层为商业及餐饮，其中7、8层设有电影院，10~40层为办公楼。

暖通空调工程包括中央空调系统，热水锅炉系统，机械通风系统和机械消防排烟系统。

（二）空调水系统 1、冷冻水系统（1）本项目商场、办公空调冷冻水系统均采用一次泵（变频）变流量系统，通过控制水泵变频底限维持水泵在高效率区域工作，同时保证冷冻水流量不低于广东恒力建设工程有限公司4单台水冷离心机最低水量。

冷冻水一次水供回水温7/12℃℃，二次水供回水温8/13℃℃。

（2）商场冷冻水系统分为两个环路，环路一负担A 区商业空调，环路二负担B 区商业空调，水平及竖向均采用异程式布置。

离心式冷水机组冲洗方案一、工程概况：XXX。

二、空调冷冻（却）水系统冲洗空调水系统管道冲洗、排污工作，在前期的管道试压时已对支管进行了初步冲洗，但局部管网的运行清洗仍未进行。

在主机水泵安装完毕并检查合格，具备运行条件后可以进行管道运行清洗工作。

1、将冷水机组的冷冻（却）水管中的进、回水橡胶软接头拆下，分别加装过滤网，过滤网滤口低于冷水主机内管的尺寸。

使大于铜管的脏物过滤在滤网处，不进入主机。

2、开启系统中的放气阀，使之处于工作状态。

3、开启定压补水泵进行补水。

4、当系统管道加满水后检查该系统的冷冻水泵，用手盘车转动联轴节数转，应灵活正常，无卡壳及摩擦现象。

5、关闭主机对应冷冻水泵BL1(D)-2的出水阀，开启冷冻水泵进水阀，启动水泵，缓慢开启出水阀，尽量使水泵保持在50% 额定负荷情况下运转10～15分钟(测电流)，再慢慢将泵出口阀门全开启。

6、运行冲洗过程中应密切注意水泵的进回水压力、水泵电流、转速、马达温升、噪音等参数。

7、检查水泵运行压力变化，当水泵运行压力下降到水泵正常运行时压力的2/3左右时，停泵检查清洗过滤器。

在此期间，应对各排污阀进行开启排污检查，确认排出的水不夹带污渣时即可关闭排污阀。

8、当确认水泵运行正常、系统水质干净后，拆掉过滤网，即可进行联机运行。

9、在联机运行时，开启系统的自动排气阀放气。

10、以上工作完毕后即可进行联机运行及排污，直至整个系统水质干净后停机以待调试。

三、调试技术及安全保证措施1、在空调水系统冲洗排污、试运转前，需组织有关人员进行技术、安全交底。

2、要求建设单位、设备供应商及现场其他施工单位密切配合，对出现的问题及时解决。

3、要求全体人员服从调试小组领导的指挥，全体调试人员均严格遵守调试程序及设备的操作规程，以免发生人身伤亡或设备受损等安全事故。

4、设备试运转及调试过程中，如有异常情况发生，应立即停机并切断电源进行检查，待故障排除后方可继续进行试运转。

5、调试过程中采用无线对讲机等通讯设备保持联络，以免配合失误。

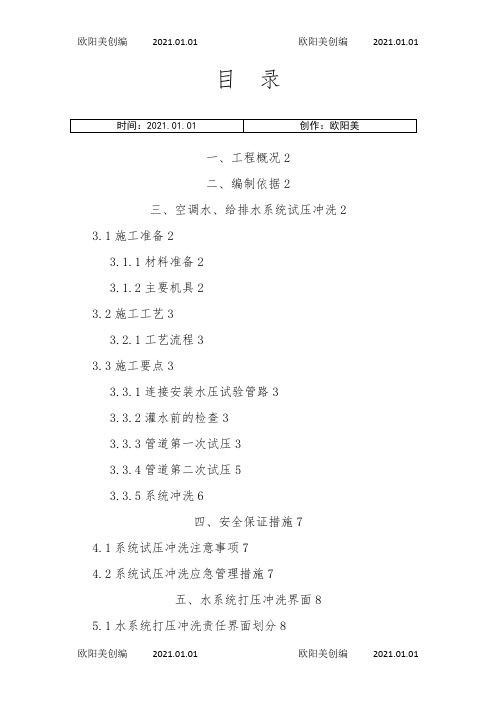

目录一、工程概况2二、编制依据2三、空调水、给排水系统试压冲洗23.1施工准备23.1.1材料准备23.1.2主要机具23.2施工工艺33.2.1工艺流程33.3施工要点33.3.1连接安装水压试验管路33.3.2灌水前的检查33.3.3管道第一次试压33.3.4管道第二次试压53.3.5系统冲洗6四、安全保证措施74.1系统试压冲洗注意事项74.2系统试压冲洗应急管理措施7五、水系统打压冲洗界面85.1水系统打压冲洗责任界面划分85.2水系统安装施工界面划分8一、工程概况本工程位于北京市朝阳区十里堡，为东配楼改造工程，地上三层，地下二层。

建筑使用功能为私人住宅，总建筑面积5286平方米。

住宅东西长约30米，南北长约40米。

二、编制依据东配楼改造工程施工设计说明《通风与空调工程施工质量验收规范》 GB50243-2002《建筑给水排水及采暖工程质量验收规范》 GB50242-2002《建筑设备施工及安装通用图集》 91SB6-1（2005）《现场设备工业管道焊接工程施工规范》 GB50236-2001《全国民用建筑工程设计技术措施》暖通空调动力2009版施工现场实际情况三、空调水、给排水系统试压冲洗3.1施工准备3.1.1材料准备1）钢管、阀门、管件、泄水用软管、水桶等。

2）线麻、石棉绳、铅油、锯条、石笔等。

3.1.2主要机具1）机具：电焊机、电动试压泵、砂轮切割机、电动套丝机等。

2）工具：管钳、钢锯、手锤、活扳手、螺丝刀等。

3）量具：卷尺、压力表等。

3.2施工工艺3.2.1工艺流程全面检查管路→第一次试压→泄水→第二次试压→冲洗3.3施工要点3.3.1连接安装水压试验管路（1）以引入楼内的市政自来水作为试压及冲洗水源。

（2）试压端口的管件及阀件采用丝接方式将配水管与试压管道相连。

（3）在试压管路的加压泵端及顶端安装压力表。

3.3.2灌水前的检查（1）检查系统管路、风机盘管、新风机组、阀门及部件、固定支架、套管等，保证安装无误，各类连接处均无遗漏。

空调水系统管道钝化处理流程1、化学清洗及钝化镀膜方案水力冲洗→脱脂、杀菌→化学清洗→漂洗→钝化预膜→水质处理保养(1)水力冲洗因冷藏、热水系统就是密封的循环水系统，所以水力冲洗就可以尽量多启动几台水泵使所有的闭式水都循环出来，其后视水的浑浊度，尽可能排在回去浑浊污水，最出色就是多冲洗几次分体式水管。

(2)脱脂、杀菌目的：杀菌、拆分污泥、去除油污方法：投加h-1056清洗时间因系统状况而定，一般至液面无明显油珠时脱脂工作结束，时间大约2-5小时。

(3)化学冲洗目的：清除污垢、浮锈方法：在膨胀水箱轻易投加化氢清洗剂h-1070作24-36小时循环冲洗，并使清洗剂与设备管壁垢、浮锈出现反应，分解成可溶性物质排泄。

技术建议：在冲洗过程中主要检测两个指标：①ph值、掌控在6左右②浑浊度、一般清洗时由于清洗剂的作用，水的浑浊度将增大，呈黄、黑色③腐蚀率检测，可采用直接挂片于管道系统中来检测（碳钢≤0.125mm/a、铜及铜合金≤0.005mm/a）。

作24小时循环清洗后可排放，排放时可泄空亦可循环排放，此时清洗工作结束。

(4)漂洗冲洗不必嵌入药剂，最出色能够把整个系统的循环水排放量整洁或使用边提水边排洪的方法，去减少浓度，最后建议系统水ph值和补足水ph值相似，此时顺利完成冲洗过程，为熔融预膜作准备。

(5)钝化预膜目的：管壁上构成分子膜，避免锈蚀方法：在膨胀水箱投加h-1072、预膜强化剂h-1045一般在系统内循环36-48个小时即可。

(6)日常水质处置在完成管路的钝化预膜工程后，经检测确定系统水质达标，即进入正常的运行保养阶段，此时需一次性添加足够量的缓蚀阻垢剂h-8800，使用浓度为2000-3000mg/l.步入平衡处置阶段时，应当根据检测结果和补足水量确认水杨酸甲酯阻垢剂h-8800投加量。

水处理系列药剂型号h-1070：络合清洗剂h-1056:分散剥离剂h-1072:络合钝化预膜剂h-1045:预膜强化剂h-8800:密封及冷藏系统水杨酸甲酯阻垢剂h-2021:锅炉水水杨酸甲酯阻垢剂。

冷却塔清洗水处理方案空调冷却水系统管道的清晰与钝化预膜方案一.中央空调冷却水系统的清洗1. 清洗冷却塔，将冷却塔的沉积物、青苔、水垢彻底清除。

2. 从冷却塔投KNJ-343加杀菌灭藻剂及KNJ-6高级清洗剂和LW-5广谱清洗蚀剂，控制PH值在5.5～6.0之间，清洗剂浓度为200mg/L。

启动水泵进行杀菌灭藻、除锈垢清洗处理。

根据此次清洗为带机不停车清洗以及机组运行的具体情况，为保证冷凝器铜管的绝对安全，清洗剂使用浓度较低，应循环清洗5天。

3. 循环清洗5天后，打开冷却塔快速补水阀进行快速补水，打开系统最低点排污阀进行循环放水排污，直至排污阀出清水为止。

4. 取样化验，确认清洗结果，水质合格后进行下一步钝化预膜处理。

二.中央空调冷却水系统的预膜1. 经过化学清洗的系统管道金属表面处于活化状态，清洗必须进行预膜处理。

预膜处理是通过高分子络合物使金属表面形成一种耐腐蚀的化学、物理吸附膜和络合膜，使管道内壁金属表面不受腐蚀。

2. 钝化预膜处理方法3. 从冷却塔投加KHF—209PH调节剂，将系统水的PH值调节至6.5～9.0。

4. 水质调节好后，从冷却塔投加KF-203钝化预膜剂，启动水泵循环，根据情况循环48～74小时。

5. 投加KNJ-341阻垢缓蚀剂、KNJ-342复合水质稳定剂，将系统循环水的PH 值调整至7.0～9.2进入日常运行。

6.7. 清洗剂、缓蚀剂和杀菌剂的组成和使用浓度KNJ-65高级清洗剂主要成分：柠檬酸、氨基磺酸、乙二胺司乙酸二钠（EDTA二钠）、非离子表面活性剂。

使用浓度：200mg/LKNJ-343杀菌灭藻剂主要成分：十四烷基二甲基苄基氯化铵使用浓度：200mg/L广谱清洗缓蚀剂主要成分：苯丙三啖唑、硫脲使用浓度：100mg/L三、清洗冷却水塔操作规程1. 通知甲方将要清洗的冷却塔的风扇、循环泵关闭、并给予接电。

2. 将冷却塔进、出水阀、塔连通管阀门、补水阀关闭，打开排污阀、进行放水排污。

plan11冲洗方案冲洗方案：Plan11一、引言在水处理过程中，冲洗是一个非常重要的环节。

只有进行适当的冲洗，才能保证水处理设备的正常运行，并且延长设备的使用寿命。

本文将介绍Plan11冲洗方案，为水处理工程提供一种有效的冲洗方法。

二、方案概述Plan11是一种常用的冲洗方案，主要是通过增加冷却水进行冲洗，以保证设备的正常运行。

具体的方案如下：1.冲洗介质：冷却水2.冲洗方式：连续冲洗3.冲洗周期：根据设备使用情况而定，一般为每天1次，每次持续5-10分钟4.冲洗流量：依据设备的尺寸和使用情况而定，一般为设备额定流量的30%-50%三、方案步骤1.确定冲洗设备：选择合适的冲洗设备，包括冲洗水泵、冲洗管道、冲洗阀门等。

2.设定冲洗控制：安装冲洗控制装置，根据设备的工作时间表设定冲洗周期和冲洗时长。

3.连接冲洗管道：根据设备的布局和冲洗需求，安装合适的冲洗管道，确保冷却水能够充分冲洗到设备的各个部位。

4.定期进行冲洗：根据设定的冲洗周期，每天定期进行冲洗，保证设备的正常运行。

5.监控冲洗效果：在冲洗过程中，要随时监控冲洗效果，确保冷却水能够有效地清洗设备，并及时调整冲洗流量和冲洗时间。

四、方案优势1.简单易行：Plan11采用冷却水进行冲洗，无需复杂的设备和操作，方便快捷。

2.效果显著：经过冲洗后，能够有效地清洗设备，提高设备的效率和使用寿命。

3.经济节能：冷却水是一种常见的资源，通过合理利用，既能起到冲洗效果，又能起到冷却设备的作用。

五、方案应用Plan11方案适用于各种水处理系统，特别适用于以下情况：1.循环水冷却系统：对于循环水冷却系统，需要定期冲洗以清除管道和设备内部的污垢，保证水流通畅。

2.锅炉系统：锅炉系统中会产生大量的水垢和污物，定期冲洗可以有效清洗锅炉管道和设备，提高热效率。

3.空调系统：空调系统中的冷却水管道容易积累污垢，定期冲洗可以排除管道内的污物，保证空调系统的正常运行。

六、方案总结通过Plan11冲洗方案，可以有效地清洗水处理设备，提高设备的效率和使用寿命。

空调系统定期清洗方案背景介绍现代生活中，空调系统已经成为不可或缺的家居电器之一，无论是在居住、工作、娱乐环境中，空调系统都扮演着重要的角色。

但是，由于长期使用和缺乏定期清洗维护，空调系统内部可能会聚集大量灰尘、细菌、病毒等有害物质，对人体健康产生潜在威胁。

因此，定期清洗空调系统是非常重要的。

定期清洗空调系统的重要性1. 保障家庭健康空调系统在使用过程中，会随着空气流动而将空气中的灰尘、细菌等有害物质吸入系统内部，如果不及时清洗，这些物质会在空调系统内部积累，并随着冷风和热风流入室内。

长期吸入这些有害物质会导致呼吸道、眼睛、皮肤等多方面的问题，给家庭成员的身体健康带来风险。

2. 提高空调系统效率在使用一段时间后，空调系统内部积聚的灰尘和污物不仅会使空调系统的工作效率降低，而且会消耗更多的电能，影响家庭用电效率和节省能源成本。

3. 延长空调寿命长期不清洗空调系统会使系统内部积垢，热交换器管道阻塞，影响空调系统的导热和散热，导致早期老化和故障。

定期清洗可以保证空调系统的正常运转，延长其使用寿命。

空调系统定期清洗方案1. 清洗空调内部过滤网空调内部过滤网是最关键的部分，可以有效过滤灰尘、细菌、病毒等有害物质，需要定期进行清洗。

建议每个月清洗1-2次，清洗时需要将空调电源切断并取出整个过滤网进行水洗，干燥后重新安装。

2. 清洗空调室内机空调室内机表面也会积聚一定量的尘土，需要定期进行清洁。

建议每季度清洗1次，使用干布清洁机壳和机内部分，清洁时需要注意不要碰到机内部电子元器件。

3. 清洗空调室外机空调室外机暴露在外面的环境条件下，容易受到各种污染和噪音干扰，建议每年清洗1次。

清洗时需要将电源切断并将室外机直接用水冲洗干净，注意不要使用高压水枪和硬物质进行清洗。

4. 定期请专业的维修人员进行维护在使用一段时间后，空调系统内部可能会产生一些问题，例如管道堵塞、制冷中断、内机漏水等。

为了及时排除故障、保证空调系统正常工作、延长使用寿命，建议定期请专业的维修人员进行维护保养。
