第2章UG NX8.5运动仿真的基本介绍本章主要介绍UGNX8.5模块中运动仿真的功能。

运动仿真是UGNX8.5模块中的主要部分，它能对任何二维或三维机构进行复杂的运动学分析、动力分析和设计仿真。

通过UG 的建模功能建立一个三维实体模型，利用UG的运动仿真功能给三维实体模型的各个部件赋予一定的运动学特性，再在各个部件之间设立一定的连接关系既可建立一个运动仿真模型。

UG的运动仿真功能可以对运动机构进行大量的装配分析工作、运动合理性分析工作，诸如干涉检查、轨迹包络等，得到大量运动机构的运动参数。

通过对这个运动仿真模型进行运动学或动力学运动分析就可以验证该运动机构设计的合理性，并且可以利用图形输出各个部件的位移、坐标、加速度、速度和力的变化情况，对运动机构进行优化。

运动仿真功能的实现步骤为：1．建立一个运动分析场景；2．进行运动模型的构建，包括设置每个零件的连杆特性，设置两个连杆间的运动副和添加机构载荷；3．进行运动参数的设置，提交运动仿真模型数据，同时进行运动仿真动画的输出和运动过程的控制；4．运动分析结果的数据输出和表格、变化曲线输出，人为的进行机构运动特性的分析UG NX8.5运动仿真的界面。

UG NX8.5运动模型管理。

UG NX8.5运动分析。

成运动过程的跟踪记录运动副的创建2.1 UGNX8.5运动仿真主界面在进行运动仿真之前，先要打开UG NX8.5运动仿真的主界面。

在UG 的主界面中选择菜单命令【启动】|【运动仿真】,随后弹出提示框，点击是按钮，如图2-1所示。

图2-1 执行运动仿真命令选择该菜单命令后，系统将会自动打开运动仿真的主界面，同时弹出运动仿真的工具栏。

2.1.1 运动仿真工作界面介绍点击运动仿真后UG 界面将作一定的变化，系统将会自动的打开UG 运动仿真的主界面。

该界面分为三个部分：运动仿真工具栏部分、运动场景导航窗口和绘图区，如图2-2所示。

图2-2 运动仿真主界面运动仿真工具栏运动仿真绘图区 运动仿真导航器运动仿真工具栏部分主要是运动仿真各项功能的快捷按钮，运动场景导航窗口部分主要是显示当前操作下处于工作状态的各个运动场景的信息。

◆DVD1 UG8.5-10.0建模篇视频教程[打开]├┈0001.第1讲：NX8.5软件的安装！.flv├┈0002.第2讲：NX8.5界面的初识！.flv├┈0003.第3讲：NX8.5界面的定制（基础篇）！.flv├┈0004.第4讲：NX8.5鼠标键盘&视图的相关操作！.flv├┈0005.第5讲：NX8.5界面的定制（技术篇）!.flv├┈0006.第6讲：NX8.5标题更改&显示坐标系&部件目录！.flv├┈0007.第7讲：NX8.5对话框之收藏夹功能的应用及建议！.flv├┈0008.第8讲：NX8.5创建点工具用法！.flv├┈0009.第9讲：NX8.5点集功能的运用(史上稀缺版)！.flv├┈0010.第10讲：NX8.5创建基准平面命令详解.flv├┈0011.第11讲：NX8.5创建基准轴命令!.flv├┈0012.第12讲：NX8.5创建基准坐系命令!.flv├┈0013.第13讲：NX8.5创建基准平面栅格!.flv├┈0014.第14讲：NX8.5曲线之创建基本曲线命令(非参的).flv├┈0015.第15讲：NX8.5曲线之直线命令(参数的).flv├┈0016.第16讲：NX8.5曲线之圆&圆弧命令(参数的).flv├┈0017.第17讲：NX8.5曲线之矩形&多边形命令.flv├┈0018.第18讲：NX8.5曲线之椭圆&抛物线&双曲线(非参的).flv├┈0019.第19讲：NX8.5曲线之直线和圆弧(参数的&非参的).flv├┈0020.第20讲：NX8.5草图之绘制草图一般流程!.flv├┈0021.第21讲：NX8.5草图之绘制草图基本命令!.flv├┈0022.第22讲：NX8.5草图之来自曲线集曲线!.flv├┈0023.第23讲：NX8.5草图之创建尺寸约束命令详解！.flv├┈0024.第24讲：NX8.5草图之创建几何约束相关命令！.flv├┈0025.第25讲：NX8.5草图之其它相命令！.flv├┈0026.第26讲：NX8.5草图应用实例(添加现有曲线&自动约束)！.flv├┈0027.第27讲：NX8.5草图应用实例(练习草图相关命令)！.flv├┈0028.第28讲：NX8.5草图环境更改默认设置(根据个人喜好).flv├┈0029.第29讲：NX8.5建模之布尔运算命令详解！.flv├┈0030.第30讲：NX8.5建模之立方体命令！.flv├┈0031.第31讲：NX8.5建模之圆柱体命令&练习题！.flv├┈0032.第32讲：NX8.5建模之圆锥&球命令讲解&建模实例！.flv├┈0033.第33讲：NX8.5建模之显示模式&顺畅变化&凸台!.flv├┈0034.第34讲：NX8.5建模之腔体命令详解(不推荐使用此功能建模)!.flv ├┈0035.第35讲：NX8.5建模之垫块命令(不推荐使用此功能建模)!.flv├┈0036.第36讲：NX8.5建模之键槽命令详解！.flv├┈0037.第37讲：NX8.5建模之槽命令详解！.flv├┈0038.第38讲：NX8.5建模之三角形加强筋命令详解！.flv├┈0039.第39讲：NX8.5建模之螺纹命令详解！.flv├┈0040.第40讲：NX8.5建模之对象的显示与隐藏功能！.flv├┈0041.第41讲：NX8.5建模之拔模命令详解！.flv├┈0042.第42讲：NX8.5建模之拉伸命令详解！.flv├┈0043.第43讲：NX8.5建模之关于全屏绘制模式的一些看法！.flv├┈0044.第44讲：NX8.5 建模之实例练习（精品 不看就后悔）!.flv├┈0045.第45讲：NX8.5建模之回转命令详解！.flv├┈0046.第46讲：NX8.5利用拉伸回转命令建模实例！.flv├┈0047.第47讲：NX8.5建模之二次曲线命令精解！.flv├┈0048.第48讲：NX8.5建模之边倒圆命令详解！.flv├┈0049.第49讲：NX8.5建模之抽壳命令！.flv├┈0050.第50讲：NX8.5建模之沿引导线扫描&管道命令！.flv├┈0051.第51讲：NX8.5建模之沿引导线扫掠功能在实战中的应用！.flv├┈0052.第52讲：NX8.5建模实例(拉伸&扫掠&抽壳&边倒圆)！.flv├┈0053.第53讲：NX8.5建模打孔命令之常规孔使用方法！.flv├┈0054.第54讲：NX8.5建模打孔命令之钻形孔的创建！.flv├┈0055.第55讲：NX8.5建模打孔命令之螺钉间隙孔的创建！.flv├┈0056.第56讲：NX8.5建模打孔命令之螺纹孔的创建&实例！.flv├┈0057.第57讲：NX8.5建模打孔命令之孔系列的创建方式！.flv├┈0058.第58讲：NX8.5建模之如何自定义打孔参数标准(技术篇).flv├┈0059.第59讲：NX8.5建模全屏操作技巧&凸起命令详解！.flv├┈0060.第60讲：NX8.5建模之偏置凸起命令的用法！.flv├┈0061.第61讲：NX8.5建模关联复制之实例几何体命令！.flv├┈0062.第62讲：NX8.5建模关联复制之镜像特征命令的操作！.flv├┈0063.第63讲：NX8.5建模关联复制之阵列面命令的用法！.flv├┈0064.第64讲：NX8.5建模关联复制之隔离特征的对象命令操作方式！.flv├┈0065.第65讲：NX8.5建模关联复制之抽取几何体命令详解!.flv├┈0066.第66讲：NX8.5建模关联复制之线性阵列命令详解(一)[基本操作]!.flv├┈0067.第67讲：NX8.5建模关联复制之线性阵列命令详解(二)[阵列增量&实例点]!.flv ├┈0068.第68讲：NX8.5建模关联复制之线性阵列命令详解(三)[电子表格&方位]!.flv ├┈0069.第69讲：NX8.5建模关联复制之线性阵列命令详解(四)[阵列设置]!.flv├┈0070.第70讲：NX8.5建模关联复制之线性阵列命令详解(五)[可重用的引用]！.flv ├┈0071.第71讲：NX8.5建模关联复制之线性阵列命令详解(六)[边界定义]!.flv├┈0072.第72讲：NX8.5建模关联复制阵列特征之圆形阵列!.flv├┈0073.第73讲：NX8.5建模关联复制阵列特征之多边形阵列!.flv├┈0074.第74讲：NX8.5建模关联复制阵列特征之螺旋式阵列!.flv├┈0075.第75讲：NX8.5建模关联复制阵列特征沿线阵列(一)[基本操作]！.flv├┈0076.第76讲：NX8.5建模关联复制阵列特征沿线阵列(二)[阵列案例]！.flv├┈0077.第77讲：NX8.5建模关联复制阵列特征之常规阵列&参考阵列!.flv├┈0078.第78讲：NX8.5建模立体五角星最简单的画法&参数化(一步成型法)!.flv├┈0079.第79讲：NX8.5建模之缝合&取消缝合命令!.flv├┈0080.第80讲：NX8.5建模之有限平面&偏置面命令！.flv├┈0081.第81讲：NX8.5建模之通过曲线网格命令！.flv├┈0082.第82讲：NX8.5建模之曲面建模实例（一个瓶子）图纸来自网络！.flv ├┈0083.第83讲：NX8.5建模之一步阵列“金字塔”！.flv├┈0084.第84讲：NX8.5建模组合之凸起体命令&实战中的应用！.flv├┈0085.第85讲：NX8.5建模组合之补片命令&修剪体命令的用法！.flv├┈0086.第86讲：NX8.5建模组合之连结面命令&拼合命令的用法！.flv├┈0087.第87讲：NX8.5建模之拆分体命令的应用！.flv├┈0088.第88讲：NX8.5建模之修剪片体命令详解&实战应用！.flv├┈0089.第89讲：NX8.5建模之修剪和延伸命令的应用！.flv├┈0090.第90讲：NX8.5建模之分割面&取消修剪&删除边&删除体!.flv├┈0091.第91讲：NX8.5建模之加厚命令&缩放体命令的运用！.flv├┈0092.第92讲：NX8.5建模之偏置曲面命令的用法！.flv├┈0093.第93讲：NX8.5建模之可变偏置命令的用法！.flv├┈0094.第94讲：NX8.5建模之大致偏置面命令的应用!.flv├┈0095.第95讲：NX8.5建模之片体到实体助理命令的用法!.flv├┈0096.第96讲：NX8.5建模之包裹几何体命令的应用！.flv├┈0097.第97讲：NX8.5建模之倒斜角命令详解!.flv├┈0098.第98讲：NX8.5建模之球形拐角命令&在实例中的应用!.flv├┈0099.第99讲：NX8.5建模建模细节特征之拔模体命令的用法！.flv├┈0100.第100讲：NX8.5建模曲面之四点曲面命令的应用！.flv├┈0101.第101讲：NX8.5建模曲面之整体突变&曲线成片体命令!.flv├┈0102.第102讲：NX8.5建模曲面之条带构建器命令!(此命令不常用).flv├┈0103.第103讲：NX8.5建模曲面之过渡曲面(桥接曲面)命令的用法！.flv├┈0104.第104讲：NX8.5建模曲面之通过点&通过极点方式创建曲面命令!.flv ├┈0105.第105讲：NX8.5建模曲面之修补开口命令的用法！.flv├┈0106.第106讲：NX8.5建模网格曲面之直纹面命令&实例!.flv├┈0107.第107讲：NX8.5建模之直纹面命令在设计中的应用！(两个实例).flv├┈0108.第108讲：NX8.5建模网格曲面之通过曲线组命令的用法！.flv├┈0109.第109讲：NX8.5建模网络曲面之N边曲面命令的应用！.flv├┈0110.第110讲：NX8.5建模网络曲面之艺术曲面命令的用法!.flv├┈0111.第111讲：NX8.5建模之来自体的曲线相关命令的用法！.flv├┈0112.第112讲：NX8.5建模分析工具之距离测量各命令的用法！.flv├┈0113.第113讲：NX8.5建模分析工具之测量角量&测量面&测量体命令!.flv├┈0114.第114讲：NX8.5建模表达式命令详解一[表达式界面初识]!.flv├┈0115.第115讲：NX8.5建模表达式命令详解二[表达式的创建]!.flv├┈0116.第116讲：NX8.5建模表达式命令详解三[数学函数]!.flv├┈0117.第117讲：NX8.5建模之表达式+Excel在建模中的灵活运用！[精华版].flv ├┈0118.第118讲：NX8.5建模之Floor函数在设计中的妙用！.flv├┈0119.第119讲：NX8.5建模表达式命令详解四[字符串类别函数]!.flv├┈0120.第120讲：NX8.5建模表达式命令详解五[列表类函数]!.flv├┈0121.第121讲：NX8.5建模表达式命令详解六[Excel类函数]!.flv├┈0122.第122讲：NX8.5建模表达式命令详解七[力学类函数]!.flv├┈0123.第123讲：NX8.5建模建模之第117讲题目终极完美方法震撼出炉！.flv├┈0124.第124讲：NX8.5建模表达式命令详解八[几何学类函数]!.flv├┈0125.第125讲：NX8.5建模表达式命令详解九[Pts_func类别函数]!.flv├┈0126.第126讲：NX8.5建模表达式命令详解十[其它类别函数]!.flv├┈0127.第127讲：NX8.5建模表达式命令详解十一[条件&逻辑表达式]!.flv├┈0128.第128讲：NX8.5建模之参数方程在表达式中的实现方式!.flv├┈0129.第129讲：NX8.5建模之规律曲线命令&7种规律子类型！.flv├┈0130.第130讲：NX8.5建模之螺旋线命令详解(NX8.5版新增很多功能)!.flv├┈0131.第131讲：NX8.5建模之两面试题目建模方法！(全参数化,仅供参考).flv ├┈0132.第132讲：NX8.5建模之艺术样条曲线命令的用法！.flv├┈0133.第133讲：NX8.5建模之投影曲线&组合投影命令详解!.flv├┈0134.第134讲：NX8.5建模之“迷你型”小水瓶曲面造型案例分享！.flv├┈0135.第135讲：NX8.5建模之“异形盖”曲面造型案例分享！(力荐观看).flv├┈0136.第136讲：NX8.5建模之空间异形沟槽造型案例分享!.flv├┈0137.第137讲：NX8.5建模之鼠标曲面建模实例分享！.flv├┈0138.第138讲：NX8.5建模之曲线投影在设计中的应用实例!.flv├┈0139.第139讲：NX8.5建模之看图造型题目(用较优的方法建模)!.flv├┈0140.第140讲：NX8.5建模之多面体瓶建模案例分享!.flv├┈0141.第141讲：NX8.5草图之非完整椭圆全约束解决方案！.flv├┈0142.第142讲：NX8.5建模之西门子高级设计师认证模拟题!.flv├┈0143.第143讲：NX8.5建模之曲线的缠绕&展开命令详解!.flv├┈0144.第144讲：NX8.5建模之偏置曲线命令详解!.flv├┈0145.第145讲：NX8.5建模之银子造型案例分享!.flv├┈0146.第146讲：NX8.5建模之盘口花边常规建模思路分享!.flv├┈0147.第147讲：NX8.5建模之全国数控大赛风扇轮建模案例分享!.flv├┈0148.第148讲：NX8.5建模之圆形翻领成型器案例分享一![理论篇].flv├┈0149.第149讲：NX8.5建模之圆形翻领成型器案例分享二![建模篇].flv├┈0150.第150讲：NX8.5建模边倒圆之拐角回切应用实例！.flv├┈0151.第151讲：NX8.5建模来自曲线集的曲线之镜像曲线命令！.flv├┈0152.第152讲：NX8.5建模来自曲线集的曲线之连结曲线命令！.flv├┈0153.第153讲：NX8.5建模来自曲线集的曲线之简化曲线命令！.flv├┈0154.第154讲：NX8.5建模来自曲线集的曲线之圆形圆角曲线命令！.flv├┈0155.第155讲：NX8.5建模来自曲线集的曲线之桥接曲线命令！.flv├┈0156.第156讲：NX8.5建模来自曲线集的曲线之在面上偏置(曲线)命令！.flv├┈0157.第157讲：NX8.5建模曲线之拟合曲线命令（一般用于逆向工程）！.flv├┈0158.第158讲：NX8.5建模之如何将批量的点导入软件中（GC工具的应用）！.flv ├┈0159.第159讲：NX8.5建模之盘类凸轮逆向造型案例分享！.flv├┈0160.第160讲：NX8.5建模曲线之文本(在软件中写字)命令的用法！.flv├┈0161.第161讲：NX8.5建模曲线之面上的曲线命令！.flv├┈0162.第162讲：NX8.5建模之扫掠命令详解一[常规操作方式]！.flv├┈0163.第163讲：NX8.5建模之扫掠命令详解二[截面位置&对齐方式]！.flv├┈0164.第164讲：NX8.5建模之扫掠命令详解三[定位方法的应用]！.flv├┈0165.第165讲：NX8.5建模之扫掠命令详解四[缩放方法的应用]！.flv├┈0166.第166讲：NX8.5建模之变化的扫掠(可变截面扫掠)命令的用法！.flv├┈0167.第167讲：NX8.5建模偏差分析命令一[检查分析]！.flv├┈0168.第168讲：NX8.5建模偏差分析命令二[相邻边分析]！.flv├┈0169.第169讲：NX8.5建模偏差分析命令三[度量分析]！.flv◆DVD2 UG8.5-10.0建模篇视频教程-康康林 [打开]├┈0170.第170讲：NX8.5建模之扫掠与变化的扫掠在建模中的应用(全参数化)！.flv ├┈0171.第171讲：NX8.5建模之样式扫掠命令的用法！.flv├┈0172.第172讲：NX8.5建模之剖切曲面命令详解一[端线-顶线-肩线]！.flv├┈0173.第173讲：NX8.5建模之剖切曲面命令详解二[端线-斜率-肩线]！.flv├┈0174.第174讲：NX8.5建模之剖切曲面命令详解三[圆角-肩线]！.flv├┈0175.第175讲：NX8.5建模之剖切曲面命令详解四[端线-顶线-Rho]！.flv├┈0176.第176讲：NX8.5建模之剖切曲面命令详解五[端线-斜率-Rho]！.flv├┈0177.第177讲：NX8.5建模之剖切曲面命令详解六[圆角-Rho]！.flv├┈0178.第178讲：NX8.5建模之剖切曲面命令详解七[端线-顶线-高亮显示]！.flv ├┈0179.第179讲：NX8.5建模之剖切曲面命令详解八[端线-斜率-高亮显示]！.flv ├┈0180.第180讲：NX8.5建模之剖切曲面命令详解九[圆角-高亮显示]！.flv├┈0181.第181讲：NX8.5建模之剖切曲面命令详解十[四点-斜率]！.flv├┈0182.第182讲：NX8.5建模之剖切曲面命令详解十一[五点]！.flv├┈0183.第183讲：NX8.5建模之剖切曲面命令详解十二[三点-圆弧]！.flv├┈0184.第184讲：NX8.5建模之剖切曲面命令详解十三[二点-半径]！.flv├┈0185.第185讲：NX8.5建模之剖切曲面命令详解十四[端线-斜率-圆弧]！.flv├┈0186.第186讲：NX8.5建模之剖切曲面命令详解十五[点-半径-角度-圆弧]！.flv ├┈0187.第187讲：NX8.5建模之剖切曲面命令详解十六[圆]！.flv├┈0188.第188讲：NX8.5建模之剖切曲面命令详解十七[圆相切]！.flv├┈0189.第189讲：NX8.5建模之剖切曲面命令详解十八[端线-斜率-三次]！.flv├┈0190.第190讲：NX8.5建模之剖切曲面命令详解十九[圆角-桥接]！.flv├┈0191.第191讲：NX8.5建模之剖切曲面命令详解二十[线性-相切]！.flv├┈0192.第192讲：NX8.5建模之剖切曲面命令(20种)的汇总(精品)！.flv├┈0193.第193讲：NX8.5建模之各种扫掠命令的总结(什么情况下用什么扫掠)！.flv├┈0194.第194讲：NX8.5建模之扫掠与剖切曲面命令在工业设计中的应用！.flv├┈0195.第195讲：NX8.5建模之面倒圆命令详解一[基本操作&圆形截面]！.flv├┈0196.第196讲：NX8.5建模之面倒圆命令详解二[二次曲线&完全倒圆角]！.flv├┈0197.第197讲：NX8.5建模细节特征之软倒圆命令详解！.flv├┈0198.第198讲：NX8.5建模细节特征之样式圆角命令详解一[规律类型]！.flv├┈0199.第199讲：NX8.5建模细节特征之样式圆角命令详解二[曲线&轮廓]！.flv├┈0200.第200讲：NX8.5建模细节特征之样式拐角命令的用法！.flv├┈0201.第201讲：NX8.5建模细节特征之桥接曲面命令的用法！.flv├┈0202.第202讲：NX8.5建模细节特征之美学面倒圆命令详解一[截面方位&切线]！.flv ├┈0203.第203讲：NX8.5建模细节特征之美学面倒圆命令详解二[横截面&约束]！.flv ├┈0204.第204讲：NX8.5建模细节特征之美学面倒圆命令详解三[修剪&设置选项]！.flv ├┈0205.第205讲：NX8.5建模之各种类似圆角命令用法的对比总结(史无前例)！.flv├┈0206.第206讲：NX8.5建模之LED灯参数化建模案例分享！.flv├┈0207.第207讲：NX8.5建模弯边曲面之延伸曲面命令详解[有别修剪和延伸]！.flv├┈0208.第208讲：NX8.5建模弯边曲面之规律延伸命令详解一[长度&角度规律]！.flv ├┈0209.第209讲：NX8.5建模弯边曲面之规律延伸命令详解二[其它选项]！.flv├┈0210.第210讲：NX8.5建模弯边曲面之轮廓线弯边命令详解！.flv├┈0211.第211讲：NX8.5同步建模技术详解一[概念篇]！.flv├┈0212.第212讲：NX8.5同步建模技术详解二[面查找器&选择面技巧]！.flv├┈0213.第213讲：NX8.5同步建模技术详解三[移动面命令]！.flv├┈0214.第214讲：NX8.5同步建模技术详解四[拉出面命令]！.flv├┈0215.第215讲：NX8.5同步建模技术详解五[修改面余项命令]！.flv├┈0216.第216讲：NX8.5同步建模技术详解六[细节下拉菜单各命令]！.flv├┈0217.第217讲：NX8.5同步建模技术详解七[删除面命令]！.flv├┈0218.第218讲：NX8.5同步建模技术详解八[重用下拉菜单相关命令]！.flv├┈0219.第219讲：NX8.5同步建模技术详解九[相关下拉菜单各命令]！.flv├┈0220.第220讲：NX8.5同步建模技术详解十[尺寸&壳下拉菜单&组合面命令]！.flv├┈0221.第221讲：NX8.5同步建模技术详解十一[编辑横截面&优化下拉菜单]！.flv├┈0222.第222讲：NX8.5同步建模技术应用实例[如何快速建模工作台]！.flv├┈0223.第223讲：NX8.5建模分析工具之曲线分析命令详解一[曲率梳]！.flv├┈0224.第224讲：NX8.5建模分析工具之曲线分析命令详解二[图表法&连续性]！.flv├┈0225.第225讲：NX8.5建模形状分析命令详解一[截面分析&显示设置]！.flv├┈0226.第226讲：NX8.5建模形状分析命令详解二[曲面相交&曲面连续性]！.flv├┈0227.第227讲：NX8.5建模形状分析命令详解三[缝隙和平齐度]！.flv├┈0228.第228讲：NX8.5建模形状分析命令详解四[栅格分析]！.flv├┈0229.第229讲：NX8.5建模形状分析命令详解五[高亮线]！.flv├┈0230.第230讲：NX8.5建模形状分析命令详解六[面分析-半径&斜率&距离]！.flv├┈0231.第231讲：NX8.5建模形状分析命令详解七[形状-反射]！.flv├┈0232.第232讲：NX8.5建模形状分析命令详解八[拔模分析]！.flv├┈0233.第233讲：NX8.5建模形状分析命令详解九[凹面&小平面体曲率]！.flv├┈0234.第234讲：NX8.5建模之形状分析命令在设计中的应用！.flv├┈0235.第235讲：NX8.5建模之国庆节趣味造型实例（三个）！.flv├┈0236.第236讲：NX8.5建模之国庆节趣味造型实例（高级技巧阵列篇）！.flv├┈0237.第237讲：NX8.5建模之国庆节趣味造型实例（阿基米德螺旋线高级阵列）！.flv ├┈0238.第238讲：NX8.5建模之国庆节趣味造型实例（参数化圆台群一步成型）！.flv ├┈0239.第239讲：NX8.5建模之国庆节趣味造型实例（参数化堆石板）！.flv├┈0240.第240讲：NX9.0版软件的安装（两种情况）！.flv├┈0241.第241讲：NX9.0版界面定制高级篇！（基础&技术篇请参考NX8.5）.flv├┈0242.第242讲：NX9.0建模之光栅图像命令！(较之前版本功能增强不少).flv ├┈0243.第243讲：NX9.0建模之异形面的展开&视图快捷菜单！(另类展开）.flv ├┈0244.第244讲：NX9.0建模之看图造型拆面补面实例（无名盖）！.flv├┈0245.第245讲：NX9.0建模之简单的线条不简单的面（曲面实例）！.flv├┈0246.第246讲：NX9.0建模空间管道建模实例！(抽取边界法).flv├┈0247.第247讲：NX9.0建模之门拉手曲面造型案例分享！.flv├┈0248.第248讲：NX9.0建模之光顺曲线串命令详解！.flv├┈0249.第249讲：NX9.0建模之筋板命令详解(新功能)！.flv├┈0250.第250讲：NX9.0草图之新功能技术分享！.flv├┈0251.第251讲：NX9.0建模阵列特征之螺旋线阵列(新功能)!.flv├┈0252.第252讲：NX9.0同步建模之称动边与偏置边命令(新功能)!.flv├┈0253.第253讲：NX9.0建模细节特征之倒圆腔体命令详解(新功能) !.flv├┈0254.第254讲：NX9.0建模曲面之拟合曲面命令(逆向造型时用)!.flv├┈0255.第255讲：NX9.0建模之选择优先级在实战的用法！.flv├┈0256.第256讲：NX9.0建模图层相关命令详解一[基本概念&图层设置]！.flv ├┈0257.第257讲：NX9.0建模图层相关命令详解二[余项]！.flv├┈0258.第258讲：NX9.0建模图层相关命令详解三[创建图层类别模板]！.flv ├┈0259.第259讲：NX9.0建模之类选择器的相关用法！.flv├┈0260.第260讲：NX9.0建模之复制剪切粘贴删除等命令的用法！.flv├┈0261.第261讲：NX9.0建模之编辑对象显示命令的用法！.flv├┈0262.第262讲：NX9.0建模之变换命令详解&WCS坐标系(非参数化)!.flv├┈0263.第263讲：NX9.0建模之移动对象命令的用法！.flv├┈0264.第264讲：NX9.0建模之点集与点集对齐&多补片对齐！.flv├┈0265.第265讲：NX9.0建模之最适合对齐命令的用法！.flv├┈0266.第266讲：NX9.0建模之各属性相关命令的用法！.flv├┈0267.第267讲：NX9.0建模编辑曲线命令详解一[修剪曲线]！.flv├┈0268.第268讲：NX9.0建模编辑曲线命令详解二[其它命令]！.flv├┈0269.第269讲：NX9.0建模编辑特征详解一[编辑特征参数等命令]!.flv├┈0270.第270讲：NX9.0建模编辑特征详解二[替换特征&替换为独立草图]!.flv├┈0271.第271讲：NX9.0建模编辑特征详解三[抑制特征的用法]!.flv├┈0272.第272讲：NX9.0建模编辑特征详解四[余下命令]!.flv├┈0273.第273讲：NX9.0建模编辑曲面命令详解一[扩大曲面]!.flv├┈0274.第274讲：NX9.0建模编辑曲面命令详解二[整修面]!.flv├┈0275.第275讲：NX9.0建模编辑曲面命令详解三[替换边]!.flv├┈0276.第276讲：NX9.0建模编辑曲面命令详解四[更改边]!.flv├┈0277.第277讲：NX9.0建模编辑曲面命令详解五[剪断曲面&变换曲面&变形曲面]!.flv ├┈0278.第278讲：NX9.0建模编辑曲面命令详解六[匹配边&边对称]!.flv├┈0279.第279讲：NX9.0建模编辑曲面命令详解七[I成形命令]!.flv├┈0280.第280讲：NX9.0建模编辑曲面命令详解八[X成形命令]!.flv├┈0281.第281讲：NX9.0建模编辑曲面命令详解九[整体变形－目标点]!.flv├┈0282.第282讲：NX9.0建模编辑曲面命令详解十[整体变形－到曲线&开放区域]!.flv├┈0283.第283讲：NX9.0建模编辑曲面命令详解十一[整体变形－壁变形&过渡折弯&匹配到片体]!.flv├┈0284.第284讲：NX9.0建模编辑曲面命令详解十二[整体变形－余项]!.flv├┈0285.第285讲：NX9.0建模编辑曲面命令详解十三[全局变形命令]!.flv├┈0286.第286讲：NX9.0建模编辑小平面体详解一[剪断小平面体]!.flv├┈0287.第287讲：NX9.0建模编辑小平面体详解二[填充孔]!.flv├┈0288.第288讲：NX9.0建模编辑小平面体详解三[余项]!.flv├┈0289.第289讲：NX9.0建模文件导入导出详解一[部件&Parasolid].flv├┈0290.第290讲：NX9.0建模文件导入导出详解二[VRML&PDF]！.flv├┈0291.第291讲：NX9.0建模文件导入导出详解三[3DPDF的高级制作]！.flv├┈0292.第292讲：NX9.0建模文件导入导出详解四[CGM&CAD类]！.flv├┈0293.第293讲：NX9.0建模文件导入导出详解五[STP与IGS]！.flv├┈0294.第294讲：NX9.0建模文件导入导出详解六[STL与导入点]！.flv├┈0295.第295讲：NX9.0建模之执行二次开发程序有关命令！.flv├┈0296.第296讲：NX9.0建模之多窗口显示与布局相关命令详解！.flv├┈0297.第297讲：NX9.0建模之CaTiCs网络3D大赛题目解析[第1题]！.flv├┈0298.第298讲：NX9.0建模之CaTiCs网络3D大赛题目解析[第2题]！.flv├┈0299.第299讲：NX9.0建模之CaTiCs网络3D大赛题目解析[第3题]！.flv├┈0300.第300讲：NX9.0建模之CaTiCs网络3D大赛题目解析[第4题]！.flv├┈0301.第301讲：NX9.0建模之CaTiCs网络3D大赛题目解析[第5题]！.flv├┈0302.第302讲：NX9.0建模之CaTiCs网络3D大赛题目解析[第6题]！.flv├┈0303.第303讲：NX9.0建模之CaTiCs网络3D大赛题目解析[第7题]！.flv├┈0304.第304讲：NX9.0建模之CaTiCs网络3D大赛题目解析[第8题]！.flv├┈0305.第305讲：NX9.0建模之CaTiCs网络3D大赛题目解析[第9题]！.flv├┈0306.第306讲：NX9.0建模之CaTiCs网络3D大赛题目解析[第10题]！.flv├┈0307.第307讲：NX9.0建模之CaTiCs网络3D大赛题目解析[第11题]！.flv├┈0308.第308讲：NX9.0建模之截面相关命令详解！（三个）.flv├┈0309.第309讲：NX9.0建模之视图操作各命令详解！[视图-操作-……].flv├┈0310.第310讲：NX9.0建模之视图摄像机&视图导航命令的用法！.flv├┈0311.第311讲：NX9.0建模之小平面体逆向造型命令[快速造面]！.flv├┈0312.第312讲：NX9.0建模之CAM数据准备各命令讲解！.flv├┈0313.第313讲：NX9.0建模之小平面体建模相关命令[9版新增]！.flv├┈0314.第314讲：NX9.0建模之小平面体逆向造型常规思路分析！.flv├┈0315.第315讲：NX9.0建模之特征组与草图组等相关命令的用法！.flv├┈0316.第316讲：NX9.0建模之引用集在设计中的应用！[格式-引用集].flv├┈0317.第317讲：NX9.0建模之图样命令的用法[格式-图样]！.flv├┈0318.第318讲：NX9.0建模之并行建模技术在设计中的应用[格式-部件-……].flv ├┈0319.第319讲：NX9.0建模之可视化编辑器命令的用法[工具-可视化编辑器]！.flv ├┈0320.第320讲：NX9.0建模之可变形部件命令详解一[柔性零件的装配]！.flv├┈0321.第321讲：NX9.0建模之可变形部件命令详解二[枚举类零件装配]！.flv├┈0322.第322讲：NX9.0建模之可变形部件命令详解三[弹簧零件装配]！.flv├┈0323.第323讲：NX9.0建模之部件族命令详解一[表达式]！.flv├┈0324.第324讲：NX9.0建模之部件族命令详解二[余项]！.flv├┈0325.第325讲：NX9.0建模之自定义特征命令详解一[配置&操作流程]！.flv├┈0326.第326讲：NX9.0建模之自定义特征命令详解二[两高级实例]！.flv├┈0327.第327讲：NX9.0建模之重用库相关命令详解一[与部件族的结合]！.flv├┈0328.第328讲：NX9.0建模之重用库相关命令详解二[紧固件的装配]！.flv├┈0329.第329讲：NX9.0建模之重用库相关命令详解三[可重用腔体]！.flv├┈0330.第330讲：NX9.0建模之更新与部件导航器相关命令[工具→更新]！.flv├┈0331.第331讲：NX9.0建模之操作记录相关命令的用法！.flv├┈0332.第332讲：NX9.0建模之录制宏命令在设计中的妙用[四实例瞬间让你成为高手]！.flv├┈0333.第333讲：NX9.0人体建模相关命令的用法一[人体创建与编辑]！.flv├┈0334.第334讲：NX9.0人体建模相关命令的用法二[可触及区域&反向运动]！.flv ├┈0335.第335讲：NX9.0人体建模相关命令的用法三[预测姿势&舒适度分析]！.flv ├┈0336.第336讲：NX9.0建模之信息下拉菜单各命令的用法！.flv├┈0337.第337讲：NX9.0建模分析工具之测量极限命令的用法！.flv├┈0338.第338讲：NX9.0建模之非参对象去圆角的一般思路分享！.flv├┈0339.第339讲：NX9.0建模之根据非参对象转有参的另类思路！.flv├┈0340.第340讲：NX9.0建模之“8”字曲面造型案例分享！.flv◆DVD3 UG8.5-10.0建模篇视频教程-康康林 [打开]├┈0341.第341讲：NX9.0建模之根据凸轮展开角度建模案例分享！.flv├┈0342.第342讲：NX9.0建模之优化设计相关命令的用法！.flv├┈0343.第343讲：NX9.0建模之优化零件重心案例分享！（独家）.flv├┈0344.第344讲：NX9.0建模分析工具之内空间分析器&定制单位！.flv├┈0345.第345讲：NX9.0建模之斜切立方体（学习要学会举一反三）！.flv├┈0346.第346讲：NX9.0建模分析工具之模型比较命令的用法！.flv├┈0347.第347讲：NX9.0建模之首选项相关命令一[对象&用户界面&资源板]！.flv ├┈0348.第348讲：NX9.0建模之首选项相关命令二[选择]！.flv├┈0349.第361讲：NX9.0建模实例：啫喱水瓶曲面造型！.flv├┈0350.第362讲：NX9.0建模实例：CaTICs网络3D大赛第2届第2题！.flv├┈0351.第363讲：NX9.0建模实例：CaTICs网络3D大赛第2届第3题！.flv├┈0352.第364讲：NX9.0建模实例：CaTICs网络3D大赛第2届第5题！.flv├┈0353.第365讲：NX9.0建模实例：电话机曲面造型（图纸来源：UG爱好者论坛）！.flv ├┈0354.第366讲：NX9.0建模实例：90度弯管造型（倒圆角前的细节处理）！.flv├┈0355.第367讲：NX9.0建模实例：异型弯管造型案例分享！(尽可能用简单方法).flv ├┈0356.第368讲：NX9.0建模实例：CaTICs网络3D大赛第8届第5题！（面倒圆妙用）.flv ├┈0357.第369讲：NX9.0建模实例：CaTICs网络3D大赛第2届第6题！.flv├┈0358.第370讲：NX9.0建模实例：CaTICs网络3D大赛第2届第7题！.flv├┈0359.第371讲：NX9.0建模实例：CaTICs网络3D大赛第2届第8题！.flv├┈0360.第372讲：NX9.0建模实例：CaTICs网络3D大赛第3届第2题！.flv├┈0361.第373讲：NX9.0建模实例：CaTICs网络3D大赛第3届第4题！.flv├┈0362.第374讲：NX9·0建模实例：曲面造型在铝件产品][1].flv├┈0363.第375讲：NX9.0建模实例：CaTICs网络3D大赛第3届第5题！.flv├┈0364.第376讲：NX9.0建模实例：CaTICs网络3D大赛第3届第6题！.flv├┈0365.第377讲：NX9.0建模实例：CaTICs网络3D大赛第4届第2题！.flv├┈0366.第378讲：NX9.0建模实例：CaTICs网络3D大赛第4届第3题！.flv├┈0367.第379讲：NX9.0建模实例：CaTICs网络3D大赛第4届第4题！.flv├┈0368.第380讲：NX9.0建模实例：CaTICs网络3D大赛第4届第5题！.flv├┈0369.第381讲：NX9.0建模实例：CaTICs网络3D大赛第4届第6题！.flv├┈0370.第382讲：NX9.0建模实例：CaTICs网络3D大赛第4届第7题！.flv├┈0371.第383讲：NX9.0建模实例：CaTICs网络3D大赛第5届第1题！.flv├┈0372.第384讲：NX9.0建模实例：CaTICs网络3D大赛第5届第2题！.flv├┈0373.第385讲：NX9.0建模实例：CaTICs网络3D大赛第5届第3题！.flv├┈0374.第386讲：NX9.0建模实例：CaTICs网络3D大赛第5届第4题！.flv├┈0375.第387讲：NX9.0建模实例：CaTICs网络3D大赛第5届第5题！.flv。

更改前 更改后『432』如何把自己公司的模板做到GC 工具的替换模板中！ 作者：唐康林 QQ:125317589 E-mail:tangkl@2014-2-21前段时间有人问我，想把自己定制的模板，做到NX软件！GC工具的替换模板里面。

大家都知道在默认的情况下，利用NX里面的GC工具的“替换模板”命令弹出的是如下所示的对话框：我们应该怎么把“选择替换模板”里面的内容换成，我们自己想要的呢？在这里我们要分两种情况：1、你自己的模板，只有一种样式的模板文件；2、有多种样式的模板文件；替换模板命令，一般在两种情况下用：①平时出图的过程，最先选择的图框，后来发现选的不太适合，而此时，已经投影了部分视图，也标了很多尺寸，如果从弄一个图框来出图，过于麻烦；当然也可以有其它解决方式，比如插入图纸页，然后将上一个图纸页的对象直接复制过来；②有些公司里面，设计可能是委外的，但设计完了以后，还要拿回公司再进行标准化，比如将图框换成自己公司的，这个时候，我们也期望能弄一个替换模板命令，直接替换就行了。

准确点说，我们要讨论这个知识点的话，其实它会涉及到很多东西的；比如你已经会定制模板了假如你已经会定制模板了，也就应该知道，模板文件一般都是由.pax文件+相应的.prt文件构成，而系统在调用这些模板的时候，是直接调用的.pax，由.pax里面的代码来指定调用了哪个一个.prt 文件。

接下来说具体怎么操作：1、假设你只有一个.pax模板文件；方法很简单，打开以下路径的文件：D:\Program Files\Siemens\NX 9.0\LOCALIZATION\prc\gc_tools\configuration\gc_tool.cfg PS:以上是以NX9.0为例，看客可以自己根据自己的版本决定；用记事本，或者写字本打开即可！打开以后，可以看到有以下的代码：! configuration for Replace Sheet settingKEY_WORD REPLACE_SHEET_STARTLayer: 170,172,173Location:%UGII_COUNTRY_TEMPLATES%/startupNATIVE_PAX_CN:ugs_drawing_templates_simpl_chinese.paxTC_PAX_CN:nxdm_ugs_drawing_templates_simpl_chinese.paxNATIVE_PAX_EN:ugs_drawing_templates.paxTC_PAX_EN:nxdm_ugs_drawing_templates.paxKEY_WORD REPLACE_SHEET_END以上这段代码的意思就是用来控制，删除图纸的代码设置；其中Layer: 170,172,173是指在利用替换模板的过程中，会把170，172，173的对象给移除；所以在这里，我们就需要注意，我们自己的模板，要么你也放在170，172，173这三个图层，要嘛，你就在这里把这几个图层，改成你自己模板的图层！然后把这句话：NATIVE_PAX_CN:ugs_drawing_templates_simpl_chinese.pax后面的.pax文件换成自己想要的就可以了！当然前面，我们提到，为什么要设置图层，假设模板的图层放到了第1层，而这里设置成170，172，173，并且下你的模板位置也改。

NX8.5 新功能展示—界面基础篇PLM之家--PLMHome论坛-----兄弟空间站-----MildcatContents第一章快捷方式 (4)1. 新的快捷菜单 (4)2. 扩展知识 (4)3. 菜单自定义 (6)第二章显示对话框More or Less (7)1. 效果显示 (7)2. 自定义的使用 (7)3. 默认设置 (8)第三章对话框的附着 (9)第四章 Save Options新功能 (10)第五章线宽的增强功能 (11)第六章测量功能增强 (12)1. 新增加快速测量功能 (12)2. 测量距离增强功能 (12)3. 测量极限功能 (13)4. 选择意图增强 (14)第七章渲染显示功能增强 (15)1. 渲染中的3D Dome 环境 (15)2. 强调颜色设置 (15)3. See-Thru 视图 (16)4.光顺边的显示个性化 (17)5.碎面体的边沿线对齐 (18)6.旋转中心的增强 (19)7.适合视图Fit功能增强 (20)8.锁定快速选择Quick Pick (20)第八章其他基本功能增强 (21)1. 自定义特征名长度 (21)2. 导入导出功能 (22)3. 关于CAD CAM CAE方面的增强功能 (22)附录： (23)UG NX视频教公告区 (23)原创教程视频区 (23)软件下载区 (23)建模视频教程 (23)工程图视频教程 (23)装配视频教程 (23)实例视频教程 (24)曲面视频教程 (24)同步建模视频教程 (24)二次开发视频教程 (24)高级技巧视频教程 (24)运动仿真视频教程 (24)高级仿真视频教程 (24)钣金视频教程 (25)管道视频教程 (25)第一章快捷方式1.新的快捷菜单NX8.5 强化了快捷方式的使用，选中对象，点击邮件可以看到弹出的菜单。

2.扩展知识1)现在你可以直接在部件导航器上选择特征或者实体，同样可以弹出快捷菜单。

2)新的快捷菜单可以进行定义，添加，具体可以在Tools->Customize.. （Ctrl+1）中选择定制。

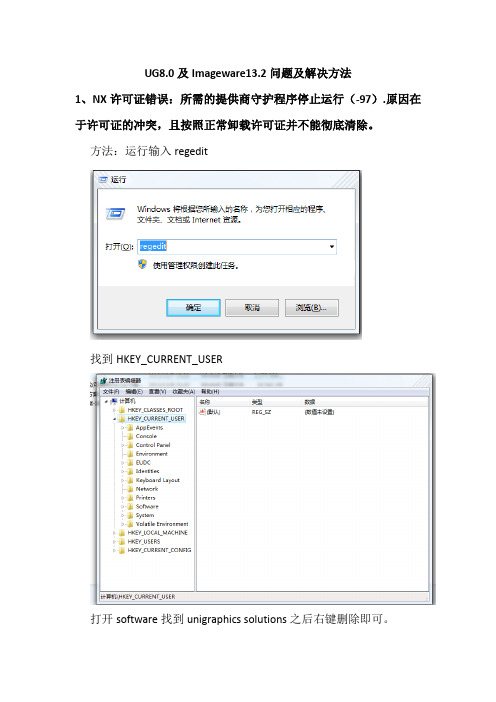

UG8.0及Imageware13.2问题及解决方法1、NX许可证错误：所需的提供商守护程序停止运行（-97）.原因在于许可证的冲突，且按照正常卸载许可证并不能彻底清除。

方法：运行输入regedit找到HKEY_CURRENT_USER打开software找到unigraphics solutions之后右键删除即可。

打开电脑环境变量设置把系统变量和用户变量的所有和ug相关的都删除。

现在打开安装程序，选择第二项安装许可证服务，按照提示操作，在里面选择删除许可证，点击完成即可。

现在电脑中的UG许可证终于都全部删除了！现在有两种可能行，1）、你的许可证文件是网上下载好的，不需要安装，需要打开nx.lic把里面的this host替换为你的计算机名字（名称不可有中文字符哦）只需要点击打开Imtools选择config services，把里面之前的service name全部remove service。

现在新建name:1234（名称随便）依次选取下面空白的三项，设置到你上面的路径（不许有中文）即Browse: Imgrd/nx.lic/splm_ugslmd 把下面两项打上勾即可。

选择start/stop/reread，先勾选force server shutdown,之后点击stop server等一会，再点击start serve即可。

现在恭喜你！！UG就可以正常使用了！非常的简单！2）、没有许可证，只需按照下面选择第二个进行安装即可。

最好按照我下面提供的许可证文件PLMlicenseserver(下载地址在最后)进行1）的安装2、英文界面变为中文：在环境变量中-系统变量-新建-UGII_LANG值为：simpl_chinese 确定即可，UG中文界面。

3、imageware13.2的破解安装，可以在如下两个网址进行下载，只需解压即可。

/c03xowifk3/c0wsp4ntr6不要按照里面的破解说明进行破解，只需要按照我提供的PLMlicenseserver 按照上述ug的第一步进行安装即可。

NX1926图文安装教程UG软件安装方法2.1：安装前的准备1.安装JAVA如果电脑上以前有安装过UG8.5版本，则可以忽略JAVA.2.UG软件安装高低版本可以不分先后，但一定要先把旧的许可证删除，然后重启电脑！（这一步很重要！很重要！很重要！）2.2NX1926主程序安装2.2.1 安装主程序打开NX1926程序，在LAUNCH.EXE上，以管理员身分运行；2.2.2 INSTALL NX从弹出的对话框中，第三项INSTALL NX进入；2.2.3按图示选择语言，此步我选择中文简体；2.2.4安装.NET,联网的情况下，系统默认的安装操作系统的补丁.NET 4.6.12.2.5 按NX安装向导指引，选择下一步；2.2.6选择安装路径，系统默认的是C盘，如果C盘空间够，则可以默认；2.2.7许可证端口是27800@(你计算机名，每人电脑不一样)；2.2.8选择使用语言，默认简体中文；2.2.9软件安装信息，浏览一下，点安装即可；2.2.10软件安装是自动运行的，当安装完成后，点完成；2.2.11点主界面EXIT，退出当下的安装界面，到此NX1926主程序安装完成；2.3替换主程序2.3.1进入替换文件下的CLIENT内，然后复制所有文件；2.3.2找到NX1926的安装主程序路径，点粘贴；2.3.3确认替换文件夹；2.3.4确认替换已经包含的同名文件，完成后主程序安装完成；2.4许可文件安装（重要）2.4.1进入到如图片上的路径，我后复制其文件夹内的VENDORS2.4.2粘贴到下图的文件夹下；2.4.3进入下图文件下，然后执行两文件合并；2.4.4注册表编辑器，确认继续；2.4.5注册表合并成功提示；2.4.6复制下图内的文件夹；2.4.7粘到电脑C盘的根目录下；（没有必要一定是C盘，可随意）2.4.8以管理员的身份INSTALL_OR_UPDATE.BAT文件；2.4.9安装成功提示，然后按任意键结束，完成许可证的安装；2.5激活许可证2.5.1在开始－程序，找到SIEMENS NX，展开许可证工具，以管理员运行lmtools;2.5.2在下图选项，查看其许可证路径，默认的是正确的；2.5.3按下图运行Stop server;2.5.4然后运行如图的START SERVER,许可证运行成功，其提示如下图；2.5.5启动NX1926,其界面如下；2.5.6 NX1926可以实现与多版本共存，其安装成功后，打开如下图；通过以上步骤，我们就可以成功安装UGNX1926啦，谢谢阅读。

『087』NX8.5录制宏功能在设计中的运用! 作者：唐康林 QQ:125317589 E ‐mail:tangkl@2013‐3‐15在这个周末，我将回答网友两个问题；①90后知名作家李重提到NX二次发的.men菜单文件是否支持NX中的录制宏功能！②☆Rain☆网友在我Q空间留言提到如何利用Menuscript来打开公司的服务器！我今天下午刚好测试了一下，在NX8.5的Menuscript里ACTIONS后是可以直接跟自己录制宏的文件！可以一起做一下实例：（以下例子将上面两个问题都回答了，同时为那些从来没有接触过NX二次的朋友一个思路，让你看懂这个是怎么来的，附件会提供下例例子的源文件。

）1、在D盘新一个test文件夹；2、在该目录下新建两个文件夹Startup与Application；3、在Startup里面新两个记事本,一个是test.men，一个是test.tbr；4、在test.men写入下面语句：5、在test.tbr里面写入：6、录制一个宏放在Application文件夹中，取名为tkl_test.macro，附件例子是录制的在NX里面创建一个立方体；由于录制宏的功能很强大，具体的大家可以根据自己的需要进行录制，本人只在这里讨论一下它直接挂进NX二次开发菜单的方法。

7、在Application文件夹中再新建一个记事本，并取名为servers.bat；在里面写入两句话。

start "" "\\192.168.144.10\FileServer\9000 - CAD Dept\工程部\Solidedge资料\售后\爱思普工程师课件\Lyn"exit温馨提示：start 与exit各为一行！8、录制一个宏放在Application文件夹中，取名为tkl_test.macro，附件例子是录制的在NX到此，所有工作准备好，接下最后一步就是将上述二次开发目录挂进NX的菜单中，这里只要新建一个环境变量就可以了。
