Ising 模型动态模拟(matlab)

使用Matlab进行动力系统建模的方法引言动力系统建模是研究物体在时间和空间上的运动规律的一种方法。

在许多科学领域，如物理学、生物学和工程学中，动力系统建模都是非常重要的。

Matlab作为一种数学和工程软件，提供了强大的工具和函数库，可以帮助人们更轻松地进行动力系统模拟和建模。

本文将介绍使用Matlab进行动力系统建模的方法，并探讨一些实用的案例分析。

一、确定系统的微分方程动力系统建模的第一步是确定系统的微分方程。

微分方程描述了物体在时间上的变化规律。

在Matlab中，我们可以使用符号计算工具箱来表示和求解微分方程。

通过定义符号变量和建立微分方程模型，可以更好地理解系统的动力学特性。

以简谐振子为例，其运动方程可以表示为：m * x''(t) + k * x(t) = 0其中m表示质量，k表示弹性常数，x(t)表示位置。

我们可以使用Matlab的符号计算工具箱定义这个微分方程，并通过求解该方程来获得系统的运动规律。

代码示例如下：syms m k x(t)eqn = m * diff(x,t,2) + k * x == 0;sol = dsolve(eqn);二、数值求解微分方程除了使用符号计算工具箱求解微分方程外，Matlab还提供了许多数值方法来求解微分方程。

这些数值方法通过将微分方程离散化为差分方程，然后使用数值积分方法来近似求解。

经典的数值求解方法包括欧拉法、Runge-Kutta法等。

这些方法可以在Matlab 中通过调用相应的函数来实现。

以下是使用欧拉法求解简谐振子运动方程的示例代码：m = 1;k = 1;x0 = 0;v0 = 1;dt = 0.01;t = 0:dt:10;N = length(t);x = zeros(1,N);v = zeros(1,N);x(1) = x0;v(1) = v0;for i = 1:N-1x(i+1) = x(i) + v(i) * dt;v(i+1) = v(i) - (k/m) * x(i) * dt;endplot(t,x);三、绘制相图和轨迹相图是用于描述动力系统状态演化的一种图形表示方法。

Simulink中的所有功 能都通过模块来实现， 用户可以通过组合不 同的模块来构建复杂 的系统模型。
交互式仿真
Simulink支持交互式 仿真，用户可以在仿 真运行过程中进行实 时的分析和调试。
可扩展性
Simulink具有开放式 架构，可以与其他 MATLAB工具箱无缝 集成，从而扩展其功 能。
Simulink的应用领域
指数运算模块
用于实现信号的指数运算。
减法器
用于实现两个信号的减法 运算。
除法器
用于实现两个信号的除法 运算。
对数运算模块
用于实现信号的对数运算。
输出模块
模拟输出模块
用于将模拟信号输出 到外部设备或传感器。
数字输出模块
用于将数字信号输出 到外部设备或传感器。
频谱分析仪
用于分析信号的频谱 特性。
波形显示器
控制工程
Simulink在控制工程领域 中应用广泛，可用于设计 和分析各种控制系统。
信号处理
Simulink中的信号处理模 块可用于实现各种信号处 理算法，如滤波器设计、 频谱分析等。
通信系统
Simulink可以用于设计和 仿真通信系统，如调制解 调、信道编码等。
图像处理
Simulink中的图像处理模 块可用于实现各种图像处 理算法，如图像滤波、边 缘检测等。
用于将时域信号转换为频域信号，如傅里叶变换、 拉普拉斯变换等。
03 时域变换模块
用于将频域信号转换为时域信号，如逆傅里叶变 换、逆拉普拉斯变换等。
04
仿真过程设置
仿真时间的设置
仿真起始时间
设置仿真的起始时间，通 常为0秒。
步长模式
选择固定步长或变步长模 式，以满足不同的仿真需 求。

matlab 系统动力学模型Matlab 系统动力学模型引言：系统动力学是研究动态系统行为的数学方法，通过描述和分析系统在时间上的演化过程，揭示系统内部的关系和相互作用规律。

Matlab是一种强大的数值计算软件，广泛应用于系统动力学模型的建立和仿真。

本文将介绍Matlab在系统动力学建模中的应用，并结合实例进行说明。

一、系统动力学基本概念系统动力学是一种描述系统行为的数学工具，它将系统划分为不同的部分，并研究它们之间的相互作用。

系统动力学模型通常由一组关于系统部分之间关系的微分方程或差分方程组成。

在建立模型时，需要考虑系统的输入、输出以及系统内部的状态变量，并通过数学表达式描述它们之间的关系。

二、Matlab在系统动力学模型中的应用Matlab提供了丰富的数学函数和工具箱，使得系统动力学模型的建立和仿真变得更加简单和高效。

下面将以一个简单的例子来说明Matlab在系统动力学建模中的应用。

假设有一个简单的机械系统，由弹簧和质量构成。

假设弹簧的刚度为k，质量为m，阻尼系数为b。

我们想要建立一个系统动力学模型，来描述质点的运动过程。

我们需要确定系统的状态变量和输入输出。

在这个例子中，质点的位移x是系统的状态变量，外力F是系统的输入，质点的加速度a 是系统的输出。

根据牛顿第二定律，我们可以建立如下的微分方程：m * a = F - b * v - k * x其中，v是质点的速度。

为了建立系统的动力学模型，我们需要对该微分方程进行求解。

在Matlab中，可以使用ode45函数来解决常微分方程。

具体的Matlab代码如下：```matlabfunction dxdt = system_dynamics(t, x)m = 1;k = 10;b = 0.5;F = 5;v = x(2);a = (F -b * v - k * x(1)) / m;dxdt = [v; a];end[t, x] = ode45(@system_dynamics, [0, 10], [0, 0]);plot(t, x(:, 1));xlabel('Time');ylabel('Displacement');title('System Dynamics');```在上述代码中，system_dynamics函数定义了系统的微分方程，其中包括质点的加速度和速度的计算。

个方向转动）、Bushing（三个方向移动，三个方
向转动）、Custom Joint（自定义铰）、
Cylindrical（柱面铰）、Gimbal（万向铰，旋转
三个角度）、In-plane（平面内移动）、Planar
（平面铰）、Prismatic（单自由运动铰）、
Revolute（单自由转动铰）、Screw（螺旋铰）、
扑结构，但至少有一个构件是Ground模块，而且
有一个环境设置模块直接与其相连。
一个构件可能不止两个铰（Joint），即可以
产生分支。但是一个较只能连接两个构件。
（3）配置Body模块：双击模块，打开参数对话
框，配置质量属性（质量和惯性矩），然后确定
Body模块和Ground模块与整体坐标系或其他坐标
• 1.双击Disassembled Joints，弹出如图模块组， 其中模块是分解后的铰，不同于Joints中对应的 铰，它们有不同的基准点。
2021/7/1
14
• 2.双击Massless Connectors，弹出如图模块组， 其中模块是Joint中对应的铰的组合。
2021/7/1
15
4.2.6 传Βιβλιοθήκη 器与激励器模块组（Sensors&Actuators）
• 双击模块，弹出图示模块组。该模块组中的模块 用来和普通的Simulink模块进行数据交换。
2021/7/1
16
• Body Actuator：通过广义力或力矩来驱动刚体。 • Body Sensor：刚体检测模块。 • Constraint&Drivr Sensor：检测一对受约束刚体
间的力或力矩。 • Driver Actuator：对一对互相约束的刚体施加相

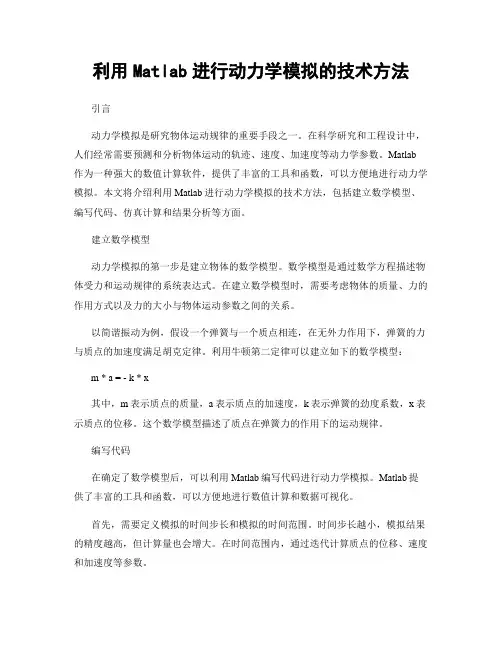

利用Matlab进行动力学模拟的技术方法引言动力学模拟是研究物体运动规律的重要手段之一。

在科学研究和工程设计中，人们经常需要预测和分析物体运动的轨迹、速度、加速度等动力学参数。

Matlab作为一种强大的数值计算软件，提供了丰富的工具和函数，可以方便地进行动力学模拟。

本文将介绍利用Matlab进行动力学模拟的技术方法，包括建立数学模型、编写代码、仿真计算和结果分析等方面。

建立数学模型动力学模拟的第一步是建立物体的数学模型。

数学模型是通过数学方程描述物体受力和运动规律的系统表达式。

在建立数学模型时，需要考虑物体的质量、力的作用方式以及力的大小与物体运动参数之间的关系。

以简谐振动为例，假设一个弹簧与一个质点相连，在无外力作用下，弹簧的力与质点的加速度满足胡克定律。

利用牛顿第二定律可以建立如下的数学模型：m * a = - k * x其中，m表示质点的质量，a表示质点的加速度，k表示弹簧的劲度系数，x表示质点的位移。

这个数学模型描述了质点在弹簧力的作用下的运动规律。

编写代码在确定了数学模型后，可以利用Matlab编写代码进行动力学模拟。

Matlab提供了丰富的工具和函数，可以方便地进行数值计算和数据可视化。

首先，需要定义模拟的时间步长和模拟的时间范围。

时间步长越小，模拟结果的精度越高，但计算量也会增大。

在时间范围内，通过迭代计算质点的位移、速度和加速度等参数。

在代码中，可以利用Matlab的函数进行数值计算。

例如，使用ode45函数可以对常微分方程进行求解。

对于简谐振动的例子，可以定义如下的函数：function dxdt = simple_harmonic_motion(t, x)k = 1; % 弹簧的劲度系数m = 1; % 质点的质量dxdt = [x(2); -k/m * x(1)];在主代码中，可以使用ode45函数对该函数进行求解，并指定初始条件和时间范围：[t, x] = ode45(@simple_harmonic_motion, [0, 10], [1, 0]);仿真计算编写完成代码后，可以进行仿真计算。

方法/步骤
第一步：我们打开MATLAB软件，然后 在命令窗口中输入simulink或点击左 上角的【新建】，然后选择 【simulink Model】，如下图所示。
方法/步骤
第二步：此时将进入如下图所示的 Simulink界面，我们点击工具栏中的 【Library Browser】，如下图所示。
方法/步骤
第五步：基本的仿真模型需要信号发 生装置，我们可以选择如下图所示的 各种信号发生器，如正弦波信号发生 器，我们将其拖动到仿真模型框图。
方法/步骤
第六步：有了信号发生装置，作为一 个合理的仿真模型则必有信号接收与 显示装置，如下图所示，我们可以选 择Scope进行波形显示。
方法/步骤
第七步：我们选择好基本的输入输出 装置后，如下图所示，我们在仿真模 型框图中布局好装置位置并进行连线。
方法/步骤
第八步：仿真模型连线完毕后，检查 无误后我们就可以按下【Run】按钮， 运行我们的仿真程序了，如下图所示， 我们可以在显示器件中观察仿真结果， 并进行模型调整与修改。
注意事项
Simulink是 MATLAB很强大的系统建模、仿真和分析功能组件，上述方法、步骤只介绍了使用 Simulink搭建最基础的输入输出模型。
参考资料：Matlab/Simulink通信系统建模与仿真实例分析
《Matlab/Simulink通信系统建模与仿真实例分析》是2008年清华大学出版的一本图书，作者是 邵玉斌。
参考资料：基于matlab/simulink的通信系统建模与仿真（十三五）
《基于matlab/simulink的通信系统建模与仿真（十三五）》是2017年10月北京航空航天大学出 版社出版的图书，作者张瑾，周原，姚巧鸽，赵静。本书以MATLAB R2016a为平台,通过大量的 MATLAB、Simulink仿真实例,加深读者对通信系统原理的理解。

如何使用MATLABSimulink进行动态系统建模与仿真如何使用MATLAB Simulink进行动态系统建模与仿真一、引言MATLAB Simulink是一款强大的动态系统建模和仿真工具，广泛应用于各个领域的工程设计和研究中。

本文将介绍如何使用MATLAB Simulink进行动态系统建模与仿真的方法和步骤。

二、系统建模1. 模型构建在MATLAB Simulink中，可以通过拖拽模块的方式来构建系统模型。

首先，将系统的元件和子系统模块从库中拖拽到模型窗口中，然后连接这些模块，形成一个完整的系统模型。

2. 参数设置对于系统模型的各个组件，可以设置对应的参数和初始条件。

通过双击模块可以打开参数设置对话框，可以设置参数的数值、初始条件以及其他相关属性。

3. 信号连接在模型中，各个模块之间可以通过信号连接来传递信息。

在拖拽模块连接的同时，可以进行信号的名称设置，以便于后续仿真结果的分析和显示。

三、系统仿真1. 仿真参数设置在进行系统仿真之前，需要设置仿真的起止时间、步长等参数。

通过点击仿真器界面上的参数设置按钮，可以进行相关参数的设置。

2. 仿真运行在设置好仿真参数后，可以点击仿真器界面上的运行按钮来开始仿真过程。

仿真器将根据设置的参数对系统模型进行仿真计算，并输出仿真结果。

3. 仿真结果分析仿真结束后，可以通过查看仿真器界面上的仿真结果来分析系统的动态特性。

Simulink提供了丰富的结果显示和分析工具，可以对仿真结果进行绘图、数据处理等操作，以便于对系统模型的性能进行评估。

四、参数优化与系统设计1. 参数优化方法MATLAB Simulink还提供了多种参数优化算法，可以通过这些算法对系统模型进行优化。

可以通过设置优化目标和参数范围，以及定义参数约束条件等，来进行参数优化计算。

2. 系统设计方法Simulink还支持用于控制系统、信号处理系统和通信系统等领域的特定设计工具。

通过这些工具，可以对系统模型进行控制器设计、滤波器设计等操作，以满足系统性能要求。

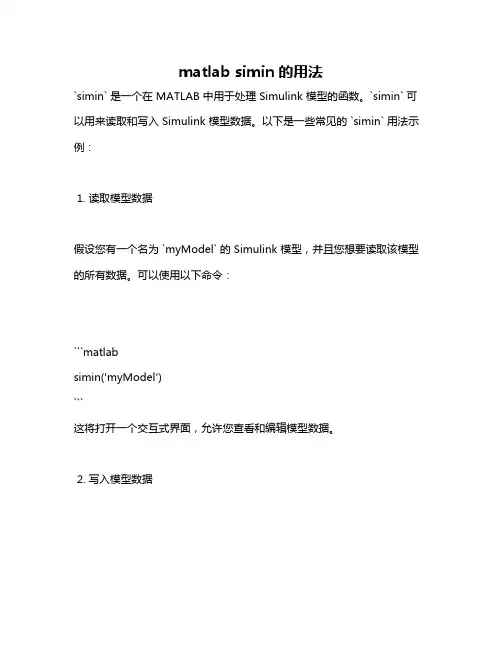

matlab simin的用法`simin` 是一个在 MATLAB 中用于处理 Simulink 模型的函数。

`simin` 可以用来读取和写入 Simulink 模型数据。

以下是一些常见的 `simin` 用法示例：1. 读取模型数据假设您有一个名为 `myModel` 的 Simulink 模型，并且您想要读取该模型的所有数据。

可以使用以下命令：```matlabsimin('myModel')```这将打开一个交互式界面，允许您查看和编辑模型数据。

2. 写入模型数据如果您想要将数据写入到模型中，可以使用 `simout` 函数。

例如，如果您有一个名为 `myData` 的变量，并且想要将其写入到名为 `myModel` 的模型中，可以使用以下命令：```matlabsimout = myData;simin('myModel', 'write', simout)```这将把 `myData` 写入到 `myModel` 中。

3. 使用 MATLAB 函数与模型交互您还可以使用 MATLAB 函数与模型交互。

例如，如果您想要在模型中添加一个新模块，可以使用以下命令：```matlabadd_block('myBlock', [1 1], 'myModel')```这将向 `myModel` 中添加一个名为 `myBlock` 的新模块。

这些是 `simin` 的一些常见用法示例。

根据您的具体需求，您可能需要查阅MATLAB 和 Simulink 的文档以了解更多详细信息和用法示例。

如何在Matlab中进行模拟和仿真引言：模拟和仿真是数字化时代不可替代的工具，在众多领域具有广泛的应用。

Matlab作为一种强大的数学计算软件，提供了丰富的工具和函数，可以帮助我们进行各种模拟和仿真分析。

本文将介绍如何在Matlab中进行模拟和仿真，以及一些常用的技巧和注意事项。

一、Matlab中的模拟和仿真工具1. Matlab的基本特性Matlab具有高效的计算能力和友好的用户界面，支持多种数学运算、绘图和数据处理功能。

它提供了丰富的工具箱，可以满足不同领域的模拟和仿真需求。

2. Matlab SimulinkMatlab Simulink是Matlab中的一款强大的系统仿真工具，可用于建立各种复杂的动态系统模型。

通过使用Simulink中的模块和线路连接，可以直观地建立并仿真各种系统，如电路、机械系统、控制系统等。

3. Matlab中的其他工具箱除了Simulink，Matlab还提供了许多其他工具箱，如Signal Processing Toolbox、Control System Toolbox、Communication Toolbox等，可以用于处理和分析特定领域的信号、控制和通信问题。

这些工具箱提供了丰富的函数和算法，大大简化了模拟和仿真的过程。

二、Matlab模拟和仿真的基本步骤1. 建立模型在进行模拟和仿真之前，首先需要明确模型的目标和要求。

然后，根据模型的特点和公式，使用Matlab提供的函数和工具箱，建立相应的数学模型。

可以根据需要将模型分为多个子系统，以便更好地组织和管理模型。

2. 参数设置模型建立完成后，需要设置各个参数的数值。

这些参数可能包括模型的物理特性、控制参数等。

根据具体情况，可以通过手工输入、数据拟合或对已有数据的分析来确定参数的取值。

3. 运行仿真参数设置完成后，即可运行仿真。

Matlab提供了多种仿真方法，如连续仿真、离散仿真、Monte Carlo仿真等。

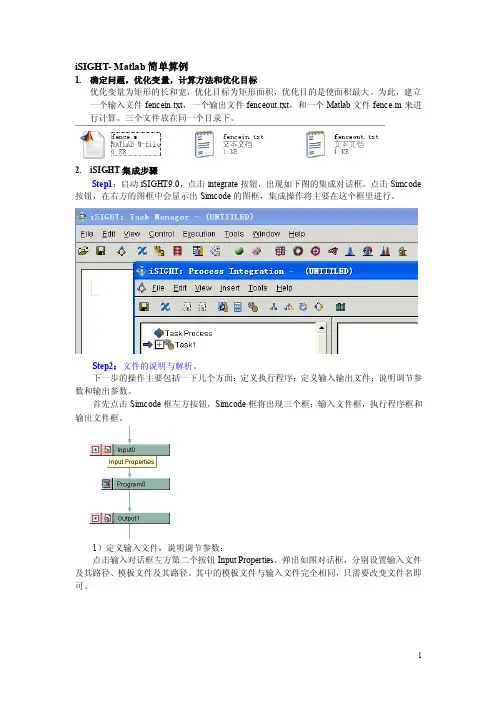

iSIGHT- Matlab简单算例1.确定问题，优化变量，计算方法和优化目标优化变量为矩形的长和宽，优化目标为矩形面积，优化目的是使面积最大。

为此，建立一个输入文件fencein.txt，一个输出文件fenceout.txt，和一个Matlab文件fence.m来进行计算。

三个文件放在同一个目录下。

2.iSIGHT集成步骤Step1：启动iSIGHT9.0，点击integrate按钮，出现如下图的集成对话框。

点击Simcode 按钮，在右方的图框中会显示出Simcode的图框，集成操作将主要在这个框里进行。

Step2：文件的说明与解析。

下一步的操作主要包括一下几个方面：定义执行程序；定义输入输出文件；说明调节参数和输出参数。

首先点击Simcode框左方按钮，Simcode框将出现三个框：输入文件框，执行程序框和输出文件框。

1）定义输入文件，说明调节参数：点击输入对话框左方第二个按钮Input Properties，弹出如图对话框，分别设置输入文件及其路径、模板文件及其路径。

其中的模板文件与输入文件完全相同，只需要改变文件名即可。

模板文件默认生成即可：点击input0图框左方的Input Contents按钮，系统会跳出文件解析对话框。

在文件解析框右边的文本框中，通过鼠标选择第一行的文字：Length= ,注意：选择时要考虑到空格，一定要保证鼠标高亮的位置在10之前，而且要从左往右拖动鼠标。

系统弹出Select Type of Action对话框，点击apply按钮。

在定义变量的对话框中，选中replace next Word标签，并在With对话框中输入Length，点击OK。

对第二行进行类似操作，系统显示结果如图。

在file中保存后关闭。

弹出如下对话框，点击OK即可。

2）定义执行程序：点击Program0左方按钮Program Properties，弹出对话框，设置如下：Simulation code-(path and) name里面选择Matlab安装目录下的MA TLAB.exe文件。

matlab的simulink仿真建模举例Matlab的Simulink仿真建模举例Simulink是Matlab的一个工具包，用于建模、仿真和分析动态系统。

它提供了一个可视化的环境，允许用户通过拖放模块来构建系统模型，并通过连接和配置这些模块来定义模型的行为。

Simulink是一种功能强大的仿真平台，可以用于解决各种不同类型的问题，从控制系统设计到数字信号处理，甚至是嵌入式系统开发。

在本文中，我们将通过一个简单的例子来介绍Simulink的基本概念和工作流程。

我们将使用Simulink来建立一个简单的电机速度控制系统，并进行仿真和分析。

第一步：打开Simulink首先，我们需要打开Matlab并进入Simulink工作环境。

在Matlab命令窗口中输入"simulink"，将会打开Simulink的拓扑编辑器界面。

第二步：创建模型在拓扑编辑器界面的左侧，你可以看到各种不同类型的模块。

我们将使用这些模块来构建我们的电机速度控制系统。

首先，我们添加一个连续模块，代表电机本身。

在模块库中选择Continuous中的Transfer Fcn，拖动到编辑器界面中。

接下来，我们添加一个用于控制电机速度的控制器模块。

在模块库中选择Discrete中的Transfer Fcn，拖动到编辑器界面中。

然后，我们需要添加一个用于输入参考速度的信号源模块。

在模块库中选择Sources中的Step，拖动到编辑器界面中。

最后，我们添加一个用于显示模拟结果的作用模块。

在模块库中选择Sinks 中的To Workspace，拖动到编辑器界面中。

第三步：连接模块现在，我们需要将这些模块连接起来以定义模型的行为。

首先，将Step模块的输出端口与Transfer Fcn模块的输入端口相连。

然后，将Transfer Fcn模块的输出端口与Transfer Fcn模块的输入端口相连。

接下来，将Transfer Fcn模块的输出端口与To Workspace模块的输入端口相连。

Matlab中的动态系统建模与仿真方法介绍引言：动态系统建模与仿真在各个科学领域扮演着重要的角色。

在众多的建模软件中，Matlab无疑是最为常用和受欢迎的。

本文将介绍Matlab中的动态系统建模与仿真方法，帮助读者理解和掌握这一重要技术。

一、动态系统建模的基础知识动态系统是指在时间上随着一系列因素的变化而产生演化的系统。

建模是指将真实世界的系统用数学方程来描述，并将其转化为计算机可处理的形式。

为了进行动态系统建模，我们需要了解以下几个基础概念：1. 状态变量：动态系统的状态变量描述系统在某一时刻的状态。

例如，对于物理系统来说，位置和速度可以作为系统的状态变量。

2. 输入和输出：输入是指影响系统状态变量的外部参数，而输出是指我们希望观测到的系统的行为或性能指标。

3. 动态方程：动态方程是描述系统状态变化随时间演化的数学方程。

一般来说，动态方程是一个微分方程或差分方程。

二、Matlab中的动态系统建模工具Matlab提供了许多用于动态系统建模和仿真的工具箱。

下面将介绍其中几个常用的工具箱：1. Simulink：Simulink是Matlab的一个可视化仿真环境，用于建模、仿真和分析各种动态系统。

它提供了丰富的模块库，可以轻松构建复杂的系统模型，并进行仿真分析。

2. Control System Toolbox：该工具箱提供了一套功能强大的工具，用于设计和分析控制系统。

它包含了许多常见的控制器设计方法，如比例、积分和微分控制器（PID），以及现代控制理论中的状态空间方法。

3. Signal Processing Toolbox：信号处理是动态系统建模中的一个重要环节。

这个工具箱提供了许多用于信号处理和分析的函数和工具，如傅里叶变换、滤波器设计等。

三、动态系统建模方法在Matlab中，我们可以使用不同的方法来进行动态系统建模，下面介绍几种常见的方法：1. 方程建模法：这是最常见的建模方法之一，通过分析系统的物理特性和因果关系，建立微分方程或差分方程来描述系统动态特性。

simulink建模及动态仿真的一些实验步骤Simulink是MATLAB中的一种可视化仿真工具，可以用于动态系统建模、仿真和分析。

以下是一些Simulink建模及动态仿真的实验步骤：启动Simulink：首先，需要打开MATLAB，然后在MATLAB 的命令窗口中输入“simulink”命令，或者点击工具栏中的Simulink 图标来启动Simulink。

新建模型：在Simulink的启动界面中，可以选择“Blank Model”来新建一个空白的模型。

也可以选择其他预设的模型模板来开始建模。

构建系统模型：在新建的模型窗口中，可以通过从Simulink 的模块库中拖拽模块到模型窗口中来构建系统模型。

模块库中包含了各种类型的模块，如源模块、接收模块、处理模块等。

将这些模块按照系统的结构和功能连接起来，形成一个完整的系统模型。

设置模块参数：对于模型中的每个模块，都可以双击打开其参数设置对话框，设置其参数和初始条件。

这些参数和初始条件将决定模块在仿真中的行为。

设置仿真参数：在模型窗口的工具栏中，可以点击“Simulation”->“Model Configuration Parameters”来打开仿真参数设置对话框。

在这个对话框中，可以设置仿真的起始和结束时间、仿真步长、求解器类型等参数。

开始仿真：完成以上步骤后，可以点击模型窗口工具栏中的“Run”按钮来开始仿真。

在仿真过程中，可以实时观察模型中各个模块的状态和输出。

分析结果：仿真结束后，可以使用Simulink提供的各种分析工具来分析仿真结果。

例如，可以使用示波器模块来显示仿真过程中某个模块的输出波形，也可以使用MATLAB的工作空间来查看和处理仿真数据。

以上步骤是一个基本的Simulink建模和动态仿真的过程。

在实际使用中，可能还需要根据具体的需求和系统特点进行一些额外的设置和调整。

b(1)=((r1*c1+r2*c12)*u(1)^2+r2*c12*u(3 )^2+2*r2*u(1)*u(3)*c12); b(2)=((rபைடு நூலகம்*s1+r2*s12)*u(1)^2+r2*s12*u(3 )^2+2*r2*u(1)*u(3)*s12); b(3)=-rc1*c1*u(1)^2; b(4)=-rc1*s1*u(1)^2; b(5)=((r1*c1+rc2*c12)*u(1)^2+rc2*c12* u(3)^2+2*rc2*u(1)*u(3)*c12); b(6)=((r1*s1+rc2*s12)*u(1)^2+rc2*s12* u(3)^2+2*rc2*u(1)*u(3)*s12); b(8)=m1*g; b(9)=u(5)-u (6)-m1*g*rc1*c1; b(11)=m2*g; b(12)=u(6); b(14)=-mp1*g; % out=inv(a)*b
关 节 一 的角 速 运度 动 参 数角
度 角 加 速 度
角 加 速 度
初始条件：如下图，这时， θ1=-π/3, θ2=-2π/3，Px=0， Py=0，x坐标不变，y方向轨迹为平滑摆线
关 节 二 的角 速 运度 动 参 数角
度
function out=robot(u) %u(1)=w1 %u(2)=s1 %u(3)=w2 %u(4)=s2 %u(5)=tor1 %u(6)=tor2 g=9.8067; r1=0.8;rc1=0.4; r2=0.6;rc2=0.3; m1=4;m2=2.8;
o (s) KT KT G (s)= = = 2 Ei(s) s ( La s+Ra )( Js+B)+KT K b s(s +2n +n 2 )

如何使用Matlab进行系统建模和仿真一、引言在现代科学和工程领域，系统建模和仿真是解决实际问题和优化设计的重要手段之一。

Matlab作为一种功能强大的工具，被广泛应用于系统建模和仿真。

本文将介绍如何使用Matlab进行系统建模和仿真的基本步骤，并通过实例演示其应用。

二、系统建模系统建模是将实际系统抽象成数学或逻辑模型的过程。

在Matlab中，可以使用符号表达式或差分方程等方式对系统进行建模。

1. 符号表达式建模符号表达式建模是一种基于符号计算的方法，可以方便地处理复杂的数学运算。

在Matlab中，可以使用符号工具箱来进行符号表达式建模。

以下是一个简单的例子：```matlabsyms xy = 2*x + 1;```在上述例子中，定义了一个符号变量x，并使用符号表达式2*x + 1建立了y的表达式。

通过符号工具箱提供的函数，可以对y进行求导、积分等操作，从而分析系统的特性。

2. 差分方程建模差分方程建模是一种基于离散时间的建模方法，适用于描述离散时间系统。

在Matlab中，可以使用差分方程来描述系统的行为。

以下是一个简单的例子：```matlabn = 0:10;x = sin(n);y = filter([1 -0.5], 1, x);```在上述例子中，定义了一个离散时间信号x，通过filter函数可以求得系统响应y，其中[1 -0.5]表示系统的差分方程系数。

三、系统仿真系统仿真是利用计算机模拟系统的运行过程，通过数值计算得到系统的输出响应。

在Matlab中，可以使用Simulink工具箱进行系统仿真。

1. 搭建系统框图在Simulink中，我们可以使用各种模块来搭建系统的框图。

例如，可以使用连续时间积分器模块和乘法器模块来构建一个简单的比例积分控制器：在上图中，积分器模块表示对输入信号积分，乘法器模块表示对输入信号进行放大。

Ising 模型matlab程序clc;clear all;%H=10, 14, 20, 26, 40 and 80H=100;L=300;%T=2/(log(1+sqrt(2))); %温度k=1.3806488*10^(-23);%k=1;T=2/(log(1+sqrt(2))); %温度s=round(rand(H,L))*2-1;%-1和1矩阵t=1;%模拟次数320000colormap([1 1 1;0 0 0]);%用于控制曲面图的颜色h1=imagesc(s);%imagesc(A)将矩阵A中的元素数值按大小转化为不同颜色，并在坐标轴对应位置处以这种颜色染色。

%imagesc(x,y,A) x, y分别为二维向量，Matlab会在[x1,x2]*[y1,y2]范围内染色。

axis equal;axis off;set(gcf,'color',[.5 .5 .5]);%gcf为当前Figure 对象的句柄,设置颜色为灰色,即背景的颜色% up=round(rand(1,L))*2-1;% down=[ones(1,floor(L/2)).*(-1),ones(1,L-floor(L/2))];% zuo=ones(H,1)*(-1);% you=ones(H,1);up=ones(1,L)*(-1);down=ones(1,L)*(-1);zuo=ones(H,1)*(-1);you=ones(H,1)*(-1);%while(t<=1000/3*H*L) %总模拟次数while(t<=3200000) %总模拟次数t=t+1;i=floor(rand*H)+1;%产生均匀分布的伪随机整数的新函数j=floor(rand*L)+1;%产生均匀分布的伪随机整数的新函数if i==1top=up(1,j);%取up中上面的值elsetop=s(i-1,j);%取s中i-1行j列的值endif i==Hbottom=down(1,j);elsebottom=s(i+1,j);endif j==1left=zuo(i,1);elseleft=s(i,j-1);endif j==Lright=you(i,1);elseright=s(i,j+1);enddeltaU=2*s(i,j)*(top+bottom+left+right);%s(i,j)*(top+bottom+left+right)与四周的能量和if deltaU<=0 %以1的概率反转s(i,j)=-s(i,j);elseif rand<exp(-deltaU/(k*T))s(i,j)=-s(i,j);endif mod(t,H*L)==0 %图像刷新间隔set(h1,'cdata',s);%set语句用于给某对象的属性进行赋值。

在Matlab中进行模拟系统建模与仿真简介MATLAB（Matrix laboratory）是一种高级计算环境和编程语言，广泛用于工程、科学和数学领域的数据分析、可视化和算法开发。

在MATLAB中，我们可以使用各种工具箱和功能来进行系统建模和仿真。

本文将介绍一些MATLAB中进行模拟系统建模与仿真的方法和技巧，以帮助读者更好地理解和应用这个强大的工具。

一、系统建模1. 确定系统的输入和输出在进行系统建模之前，首先要明确系统的输入和输出。

系统的输入是指进入系统的外部信号或变量，而系统的输出是指系统产生的响应或结果。

了解系统的输入和输出有助于我们理解系统的工作原理并进行模型构建。

2. 建立传递函数模型传递函数模型是系统建模中常用的一种数学模型。

它通过输入和输出之间的关系来描述系统的动态行为。

在MATLAB中，我们可以使用tf函数来建立传递函数模型。

例如，假设有一个二阶系统，可以通过以下代码建立其传递函数模型：```matlabnum = [1];den = [1, 1, 1];sys = tf(num, den);```3. 建立状态空间模型状态空间模型是描述系统动态行为的另一种常用模型。

它通过系统的状态变量和输入之间的关系来表示系统的行为。

在MATLAB中，我们可以使用ss函数来建立状态空间模型。

例如，假设有一个二阶系统，可以通过以下代码建立其状态空间模型：```matlabA = [0, 1; -1, -1];B = [0; 1];C = [1, 0];D = 0;sys = ss(A, B, C, D);```二、系统仿真1. 时域仿真时域仿真是通过对系统输入信号进行时间积分来模拟系统的行为。

在MATLAB中，我们可以使用sim函数来进行时域仿真。

例如，假设有一个输入信号u和一个系统sys，可以通过以下代码进行时域仿真：```matlabt = 0:0.01:10; % 时间范围u = sin(t); % 输入信号[y, t] = sim(sys, t, u); % 仿真结果```2. 频域仿真频域仿真是通过对系统输入信号进行傅里叶变换，并与系统的传递函数进行频域计算来模拟系统的行为。
