半导体激光器封装技术及封装形式

半导体激光器芯片工艺流程激光器是一种利用受激辐射产生的强相干光的器件，广泛应用于光通信、光存储、医疗器械等领域。

其中半导体激光器作为一种重要的激光器类型，具有体积小、功率高、效率高的优点，因此在现代科技中得到了广泛的应用。

本文将介绍半导体激光器芯片的工艺流程。

半导体激光器芯片的制作工艺主要包括以下几个步骤：晶片生长、芯片加工、电极制作、芯片划片、测试与封装。

首先是晶片生长。

晶片生长是制作半导体激光器的第一步，它决定了半导体激光器的材料质量和性能。

常用的晶片生长方法有金属有机化学气相沉积(Metalorganic Chemical Vapor Deposition, MOCVD)和有机金属气相沉积(Organometallic Vapor Phase Epitaxy, MOVPE)。

这两种方法都是通过将金属有机化合物和气体反应在基片表面，从而在其上生长凝聚态材料。

通常使用的半导体材料有GaAs、InP、GaN等。

接下来是芯片加工。

芯片加工是将晶片切割成具有特定结构的芯片，以实现所需的光学和电学性能。

首先，将生长好的晶片经过表面清洁和腐蚀处理，去除可能对加工产生影响的杂质和氧化物。

然后，采用光刻技术在芯片表面覆盖一层光刻胶，并通过紫外光照射，使光刻胶的部分区域变为溶解性不同于尚未照射的区域。

接着，使用化学腐蚀或物理蚀刻方法去除光刻胶未覆盖的部分，在芯片表面形成所需的光学结构，如激活层和波导。

最后，再次使用光刻技术制作电极的图案及排列，用于激光器的电性连接。

然后是电极制作。

电极制作是为了实现对激光器的电学控制，通过加上正负电极给予电流，激发有源材料进行受激辐射。

电极的制作通常采用金属薄膜沉积技术，如真空蒸镀或激光蚀刻。

首先，在芯片的上一层加上一层金属薄膜，通常是Ni、Au等材料。

然后，使用光刻技术将金属膜刻蚀成所需的形状，形成正负电极。

接下来，通过热处理将金属层与芯片材料结合在一起，以增强电极与半导体材料之间的接触和导电性能。

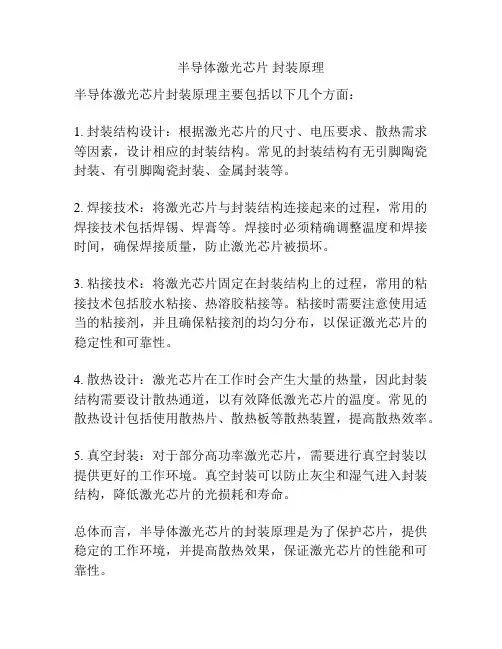

半导体激光芯片封装原理
半导体激光芯片封装原理主要包括以下几个方面：
1. 封装结构设计：根据激光芯片的尺寸、电压要求、散热需求等因素，设计相应的封装结构。

常见的封装结构有无引脚陶瓷封装、有引脚陶瓷封装、金属封装等。

2. 焊接技术：将激光芯片与封装结构连接起来的过程，常用的焊接技术包括焊锡、焊膏等。

焊接时必须精确调整温度和焊接时间，确保焊接质量，防止激光芯片被损坏。

3. 粘接技术：将激光芯片固定在封装结构上的过程，常用的粘接技术包括胶水粘接、热溶胶粘接等。

粘接时需要注意使用适当的粘接剂，并且确保粘接剂的均匀分布，以保证激光芯片的稳定性和可靠性。

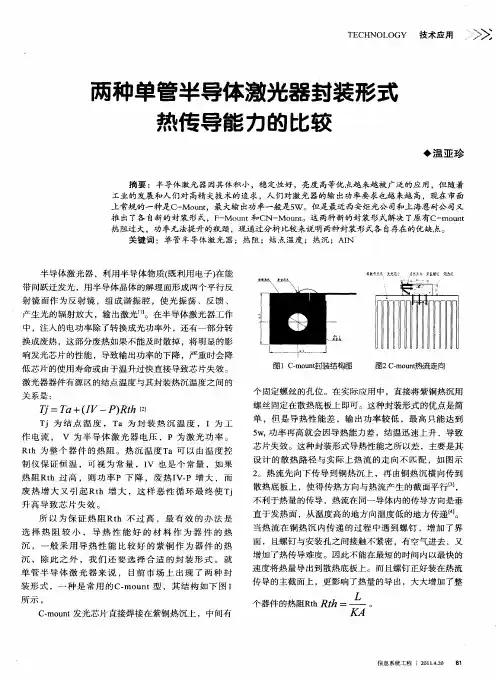

4. 散热设计：激光芯片在工作时会产生大量的热量，因此封装结构需要设计散热通道，以有效降低激光芯片的温度。

常见的散热设计包括使用散热片、散热板等散热装置，提高散热效率。

5. 真空封装：对于部分高功率激光芯片，需要进行真空封装以提供更好的工作环境。

真空封装可以防止灰尘和湿气进入封装结构，降低激光芯片的光损耗和寿命。

总体而言，半导体激光芯片的封装原理是为了保护芯片，提供稳定的工作环境，并提高散热效果，保证激光芯片的性能和可靠性。

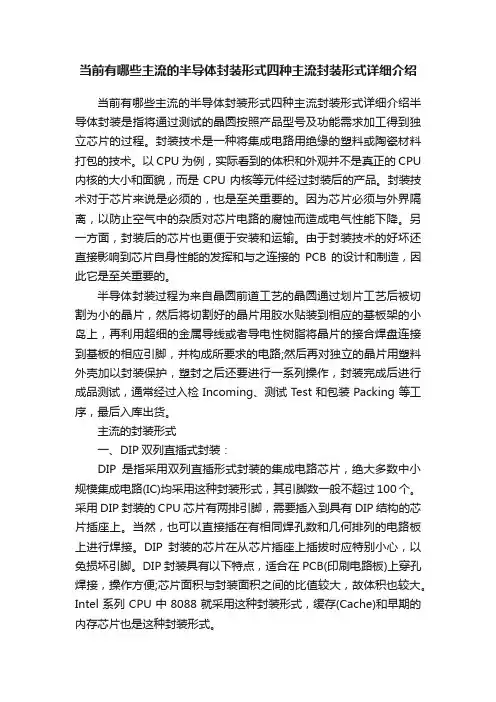

当前有哪些主流的半导体封装形式四种主流封装形式详细介绍当前有哪些主流的半导体封装形式四种主流封装形式详细介绍半导体封装是指将通过测试的晶圆按照产品型号及功能需求加工得到独立芯片的过程。

封装技术是一种将集成电路用绝缘的塑料或陶瓷材料打包的技术。

以CPU为例，实际看到的体积和外观并不是真正的CPU 内核的大小和面貌，而是CPU内核等元件经过封装后的产品。

封装技术对于芯片来说是必须的，也是至关重要的。

因为芯片必须与外界隔离，以防止空气中的杂质对芯片电路的腐蚀而造成电气性能下降。

另一方面，封装后的芯片也更便于安装和运输。

由于封装技术的好坏还直接影响到芯片自身性能的发挥和与之连接的PCB的设计和制造，因此它是至关重要的。

半导体封装过程为来自晶圆前道工艺的晶圆通过划片工艺后被切割为小的晶片，然后将切割好的晶片用胶水贴装到相应的基板架的小岛上，再利用超细的金属导线或者导电性树脂将晶片的接合焊盘连接到基板的相应引脚，并构成所要求的电路;然后再对独立的晶片用塑料外壳加以封装保护，塑封之后还要进行一系列操作，封装完成后进行成品测试，通常经过入检Incoming、测试Test和包装Packing等工序，最后入库出货。

主流的封装形式一、DIP双列直插式封装：DIP是指采用双列直插形式封装的集成电路芯片，绝大多数中小规模集成电路(IC)均采用这种封装形式，其引脚数一般不超过100个。

采用DIP封装的CPU芯片有两排引脚，需要插入到具有DIP结构的芯片插座上。

当然，也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接。

DIP封装的芯片在从芯片插座上插拔时应特别小心，以免损坏引脚。

DIP封装具有以下特点，适合在PCB(印刷电路板)上穿孔焊接，操作方便;芯片面积与封装面积之间的比值较大，故体积也较大。

Intel系列CPU中8088就采用这种封装形式，缓存(Cache)和早期的内存芯片也是这种封装形式。

二、BGA球栅阵列封装：随着集成电路技术的发展，对集成电路的封装要求更加严格。

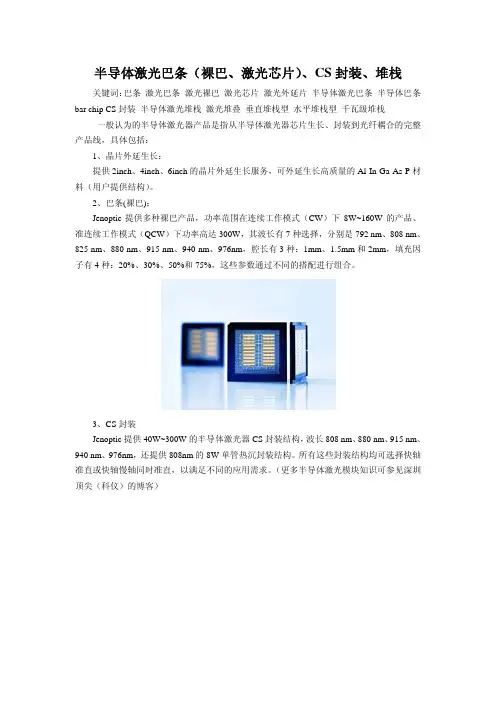

半导体激光巴条（裸巴、激光芯片）、CS封装、堆栈关键词：巴条激光巴条激光裸巴激光芯片激光外延片半导体激光巴条半导体巴条bar chip CS封装半导体激光堆栈激光堆叠垂直堆栈型水平堆栈型千瓦级堆栈一般认为的半导体激光器产品是指从半导体激光器芯片生长、封装到光纤耦合的完整产品线，具体包括：1、晶片外延生长：提供2inch、4inch、6inch的晶片外延生长服务，可外延生长高质量的Al-In-Ga-As-P材料（用户提供结构）。

2、巴条(裸巴)：Jenoptic提供多种裸巴产品，功率范围在连续工作模式（CW）下8W~160W的产品、准连续工作模式（QCW）下功率高达300W，其波长有7种选择，分别是792 nm、808 nm、825 nm、880 nm、915 nm、940 nm、976nm，腔长有3种：1mm、1.5mm和2mm，填充因子有4种：20%、30%、50%和75%，这些参数通过不同的搭配进行组合。

3、CS封装Jenoptic提供40W~300W的半导体激光器CS封装结构，波长808 nm、880 nm、915 nm、940 nm、976nm，还提供808nm的8W单管热沉封装结构。

所有这些封装结构均可选择快轴准直或快轴慢轴同时准直，以满足不同的应用需求。

（更多半导体激光模块知识可参见深圳顶尖（科仪）的博客）4、堆栈Jenoptic提供水平堆栈型和垂直堆栈型的半导体激光器，堆栈的输出功率为240~3200W，巴条的个数为3、4、5、6、8、9、10、12个，单巴功率为40W、50W、60W、80W、100W、120W，并且也可以选择快轴准直或快轴慢轴同时准直，以满足不同的应用需求。

好的半导体激光器的特点1、长寿命，寿命测试数据是对产品在真实连续工作的条件下测试得到的数据2、高稳定性，在有效寿命期间，功率输出非常稳定，无明显波动3、工艺控制水平，每一批次的产品的一致性4、是否得到广大客户的一致认同。

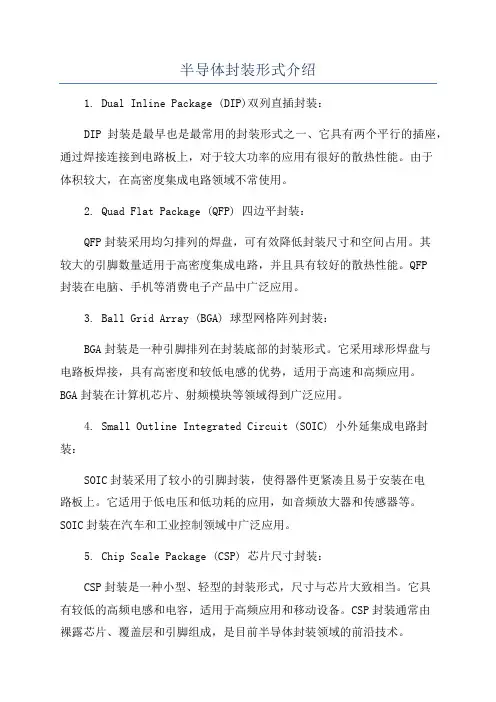

半导体封装形式介绍1. Dual Inline Package (DIP)双列直插封装：DIP封装是最早也是最常用的封装形式之一、它具有两个平行的插座，通过焊接连接到电路板上，对于较大功率的应用有很好的散热性能。

由于体积较大，在高密度集成电路领域不常使用。

2. Quad Flat Package (QFP) 四边平封装：QFP封装采用均匀排列的焊盘，可有效降低封装尺寸和空间占用。

其较大的引脚数量适用于高密度集成电路，并且具有较好的散热性能。

QFP封装在电脑、手机等消费电子产品中广泛应用。

3. Ball Grid Array (BGA) 球型网格阵列封装：BGA封装是一种引脚排列在封装底部的封装形式。

它采用球形焊盘与电路板焊接，具有高密度和较低电感的优势，适用于高速和高频应用。

BGA封装在计算机芯片、射频模块等领域得到广泛应用。

4. Small Outline Integrated Circuit (SOIC) 小外延集成电路封装：SOIC封装采用了较小的引脚封装，使得器件更紧凑且易于安装在电路板上。

它适用于低电压和低功耗的应用，如音频放大器和传感器等。

SOIC封装在汽车和工业控制领域中广泛应用。

5. Chip Scale Package (CSP) 芯片尺寸封装：CSP封装是一种小型、轻型的封装形式，尺寸与芯片大致相当。

它具有较低的高频电感和电容，适用于高频应用和移动设备。

CSP封装通常由裸露芯片、覆盖层和引脚组成，是目前半导体封装领域的前沿技术。

6. System in Package (SiP) 系统封装：SiP是一种将多个芯片集成在一个封装中的封装形式。

它可以集成多个处理器、存储器、传感器等，从而提供更高的集成度和功能。

SiP封装可广泛应用于无线通信、物联网等领域。

除了上述常见的半导体封装形式，还有多层封装、系统级封装、立方封装等封装形式也在发展中。

这些封装形式都旨在提供更高的集成度、更好的散热性能和更小的尺寸，以满足不同应用的需求。
