翻车机系统组成与原理翻车机系统由翻车机、拨车机及其轨道装置、推车机及其轨道装置、迁车台、夹轮器、逆止器、洒水除尘装置等组成。
系统平面布置图见图1。
调车及翻车作业程序->一个工作循环过程为了方便叙述翻车机及调车设备的一个工作循环的操作顺序，将前一个工作循环中停放在翻车机内的空车编号为1#车，即将翻卸的为2#车，与2#车联挂的为3#车。
操作过程如下：a 拨车机牵引整列车慢速前进，当2#、3#之间的车钩位于翻车机进车端前5m停止。
b 人工（或利用摘钩平台）将2#、3#车联挂车钩打开，夹轮器夹紧3#车车轮。
c 拨车机牵2#车前进，并与1#车联挂。
d 拨车机牵引2#车在翻车机内定位。
e 拨车机与2#车自动摘钩。
f 拨车机推送1#车在迁车台内定位。
g 当拨车机大臂始离翻车机禁翻区的同时，翻车机进行翻车，然后回原位。
h 拨车机与1#车自动摘钩。
i 拨车机后退一段距离。
j 迁车台向空车线行进，并与空车线对位。
k 同时拨车机大臂抬起，拨车机高速返回。
l 同时推车机将空车推出迁车台，停在逆止器外侧，迁车台返回重车线。
m 拨车机大臂下降，然后与下个车皮联挂。
至此一个工作循环完毕进入下一个工作循环，如此循环作业，直至整列车翻卸完毕，每节车卸车周期大约145S。
图1系统平面布置图图 2 折返式翻车机系统布置图“C”形翻车机卸车系统的组成：“C”形翻车机，重车调车机（拨车机）及其轨道装置，空车调车机（推车机）及其轨道装置，迁车台，夹轮器，摘钩平台，单向止挡器（逆止器），安全止挡器，喷水除尘装置，振动煤篦，电气控制系统等。
“C”形翻车机卸车系统的形式：贯通式“C”形翻车机卸车系统布置形式参见图（一）贯通式“C”形翻车机卸车系统的特点是重车线与空车线为一股道，在设备组成上不选用重车调车机、迁车台、安全止挡器，其余单机设备都可选用。
折返式“C”形翻车机卸车系统折返式“C”形翻车机卸车系统布置形式参见图（二）折返式“C”形翻车机卸车系统的特点是重车线与空车线为二股道，在设备组成上可选用所有单机设备。
翻车机系统的构造和原理（一）翻车机系统简介设备形式：转子式“O”型三车翻车机。
用于单元列车不摘钩卸车，机车与列车不解体，每系统每次同时翻卸三辆车。
每系统由翻车机、定位车、重车线上的三台夹轮器，空车线上的一台夹轮器，空、重车线上的动态轨道衡，翻车机下的冻煤破碎机，漏斗、格栅、振动给料器以及附属设备组成。
详见图2-11、翻车机2、定位车3、定位车主臂4、定位车辅臂5、定位车辅臂钩头6、入口1#夹轮器7、入口2#夹轮器 8出口夹轮器 9、入口轨道衡10、出口轨道衡 11、振动给料器 12、输送皮带翻车机系统结构示意图（二）翻车机系统的组成：翻车机系统由夹轮器、定位车、翻车机、轨道衡和漏斗等五大部分组成。
1、夹轮器夹轮器液压站在翻车机外侧，安装列车固定系统。
定位车臂离开列车前，此固定系统将空重车线上的车辆夹紧，使翻车机内的车辆处于稳定状态，防止空重车线上的车辆惯性冲击力影响正在翻卸的车辆。
列车固定系统由重车线上的三套夹轮器和空车线上的一套夹轮器组成。
四套夹轮器采用相同的四套液压站。
列车永远在固定系统和定位车臂二者之一的控制下。
夹轮器是用液压驱动的车轮夹子，油缸通过机械连杆施力于水平的夹轮棒夹住车轮。
夹轮器.MPG2、定位车（原六公司定位车）原六公司定位车驱动装置（七）定位车工作.MPG（1）定位车的组成：定位车由车体、主推车臂、辅助推车臂，齿轮齿条(六公司是卷筒钢丝绳如上图)驱动系统，行走导向系统组成。
（2）定位车能准确的自动找到车钩，并准确的将车辆定位在翻车机平台上。
（3）定位车具有足够的安全储备如：作业时突然断电、限位开关损坏时，前后止挡液压缓冲器能吸收作业设备的全部能量。
设备飞车故障的预防、全部的安全防护措施。
（4）设备说明：①车体和推车臂：车体上装有主臂和辅臂，主辅臂的驱动采用液压驱动伸缩方式。
并采用光电管定位，采取了安全措施防止车臂误动作造成对车辆的损坏。
辅臂用来推最后一个循环的车辆进人翻车机。
17.翻车机系统翻车机卸车线由大连重型集团公司设计制造，该卸车线卸车能力15节／小时，主要由拨车机、翻车机、迁车台、推车机、各自控制系统所组成，如下图：翻车机推车机工作循环过程:拨车机牵引重车高速前进,到达翻车机时减速牵引#1车进翻车机内定位，翻卸，按程序拨车机接#2车进翻车机与＃1车联挂，然后继续前进，使#2、#3车之间的车钩位于人工摘钩站处停止，人工将#2、#3车联挂车钩摘开，拨车机将#2车定位于翻车机后，再将#1车推至迁车台内定位，同时翻车机进行翻车，然后回原位。
这时，拨车机与#1车自动摘钩，然后后退一段距离，迁车台向空车线行进，并与空车线对位，拨车机后退至抬臂位，大臂抬起，并高速返回，推车机将空车推出迁车台，停在逆止器外侧，迁车台返回重车线，拨车机返回至原位，拨车机大臂下降，然后后退与下节车皮联挂，至此一个工作循环完成，进入下一工作循环。
每节车卸车周期为3分20秒左右。
联锁条件：①拨车机：翻车机原位、翻车机靠板原位、翻车机压车梁原位、翻车机南侧光电开关导通、主令控制器内原位信号、迁车台涨轮器原位、迁车台对位销原位。
②翻车机：翻车机原位、靠板到位、压车梁到位、翻车机南侧光电开关导通。
③迁车台：推车机原位、迁车台涨轮器涨紧、对位销退位、迁车台重车线原位、重车线对轨信号。
④推车机：迁车台涨轮器松开、对位销对位、空车线原位、空车线对轨信号。
17.1拨车机17.1.1设备规范表1 设备一览17.1.2拨车机启动前的检查17.1.2.1检查钢轨、传动齿条无障碍，其固定螺栓无松动现象，检查行程开关动作是否灵活。
17.1.2.2检查液压系统密封情况良好，无漏油现象。
17.1.2.3试转油泵运行情况应良好。
17.1.2.4检查电机、减速机地脚螺丝无松动现象。
17.1.2.5检查电气线路无故障。
17.1.2.6迁车台在重车线，拨车机方能行走。
17.1.2.7启动前抱闸应处于松驰位置。
17.1.2.8检查大臂起落与前钩、后钩，开启是否灵活。
翻车机系统的构造和原理（一）翻车机系统简介设备形式：转子式“O”型三车翻车机。
用于单元列车不摘钩卸车，机车与列车不解体，每系统每次同时翻卸三辆车。
每系统由翻车机、定位车、重车线上的三台夹轮器，空车线上的一台夹轮器，空、重车线上的动态轨道衡，翻车机下的冻煤破碎机，漏斗、格栅、振动给料器以及附属设备组成。
详见图2-11、翻车机2、定位车3、定位车主臂4、定位车辅臂5、定位车辅臂钩头6、入口1#夹轮器7、入口2#夹轮器8出口夹轮器9、入口轨道衡10、出口轨道衡11、振动给料器12、输送皮带翻车机系统结构示意图（二）翻车机系统的组成：翻车机系统由夹轮器、定位车、翻车机、轨道衡和漏斗等五大部分组成。
1、夹轮器夹轮器液压站在翻车机外侧，安装列车固定系统。
定位车臂离开列车前，此固定系统将空重车线上的车辆夹紧，使翻车机内的车辆处于稳定状态，防止空重车线上的车辆惯性冲击力影响正在翻卸的车辆。
列车固定系统由重车线上的三套夹轮器和空车线上的一套夹轮器组成。
四套夹轮器采用相同的四套液压站。
列车永远在固定系统和定位车臂二者之一的控制下。
夹轮器是用液压驱动的车轮夹子，油缸通过机械连杆施力于水平的夹轮棒夹住车轮。
夹轮器.MPG2、定位车（原六公司定位车）原六公司定位车驱动装置（七）定位车工作.MPG（1）定位车的组成：定位车由车体、主推车臂、辅助推车臂，齿轮齿条(六公司是卷筒钢丝绳如上图)驱动系统，行走导向系统组成。
（2）定位车能准确的自动找到车钩，并准确的将车辆定位在翻车机平台上。
（3）定位车具有足够的安全储备如：作业时突然断电、限位开关损坏时，前后止挡液压缓冲器能吸收作业设备的全部能量。
设备飞车故障的预防、全部的安全防护措施。
（4）设备说明：①车体和推车臂：车体上装有主臂和辅臂，主辅臂的驱动采用液压驱动伸缩方式。
并采用光电管定位，采取了安全措施防止车臂误动作造成对车辆的损坏。
辅臂用来推最后一个循环的车辆进人翻车机。
②行走和导向系统：定位车体沿平行于列车轨道的方向行走。

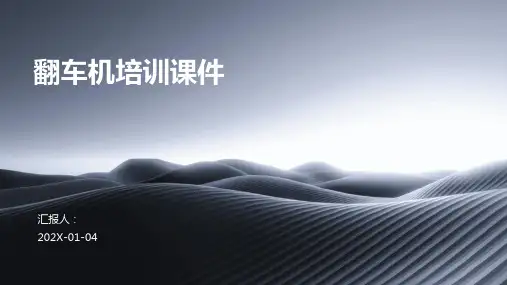

翻车机培训课件CATALOGUE目录•翻车机简介•翻车机结构与工作原理•翻车机操作规程•翻车机常见故障及处理方法•翻车机安全操作规程及防火防爆知识•翻车机维护与保养翻车机是一种大型的机械设备，用于翻卸铁路敞车装载的散状物料。
它通常由翻车机本体、驱动装置、夹紧装置、定位装置、洒水除尘装置等组成。
翻车机本体是其主要组成部分，它由支架、驱动装置、夹紧装置、翻卸装置等组成。
干式翻车机主要用于翻卸煤炭、矿石等散状物料，而湿式翻车机则主要用于翻卸水渣等湿物料。
按照驱动方式，翻车机又可分为电动式和气动式两种。
根据使用用途，翻车机可分为干式和湿式两种。
翻车机可以大大提高铁路散装物料的卸车效率，减少人力物力的消耗。
它不仅可以降低工人的劳动强度，还可以减少粉尘和污染物的排放。
此外，翻车机还可以提高物料的管理水平，减少物料的损失和浪费。
翻车机的作用包括翻车机本体、翻转支架、阻车器等。
翻车机主体结构包括电机、减速器、传动轴等。
传动系统包括PLC、传感器、操作台等。
控制系统包括紧急停机装置、限位开关等。
安全保护装置翻车机的主要构成翻车机的工作流程检查翻车机各部件是否正常，确认待翻车辆位置。
准备阶段阻车器动作翻车机翻转翻转后处理阻车器将待翻车辆定位，防止车辆移动。
翻车机主体结构开始翻转，将车辆翻转180度。
翻转后对车辆进行检查，处理翻出的物料。
翻车机利用杠杆原理实现车辆的翻转。
杠杆原理重心转移能量转换在翻转过程中，车辆的重心发生转移，需要保证车辆的平衡。
翻车机通过电机驱动，将电能转化为机械能，实现车辆的翻转。
03翻车机的工作原理0201在操作翻车机前，应检查现场是否具备安全作业条件，如是否有障碍物、是否存在危及安全的因素等。
操作前的准备确认现场环境安全操作前需对翻车机进行检查，确保设备处于良好的工作状态，如检查电机、传动装置、刹车装置等是否正常。
检查设备状态操作人员需按照规定着装，包括工作服、安全鞋、防护手套等，以保障人身安全。
