磁共振成像原理
磁共振成像原理磁共振成像（Magnetic Resonance Imaging，MRI）是一种非侵入性的医学影像技术，能够提供人体内部高分辨率的图像，并利用不同组织对磁场的响应来获取详细的解剖和功能信息。
本文将介绍磁共振成像的原理和应用。
一、基本原理磁共振成像技术基于核磁共振现象，通过对人体内核自旋的激发和检测，构建出图像。
核磁共振现象是指在外加静磁场和射频场的作用下，原子核自旋状态发生变化。
1.1 磁矩预cession原子核具有一个磁矩，当置于外加静磁场中时，磁矩会进入磁场方向的低能态，即平行于外加磁场。
在平时状态下，磁矩呈现随机分布；然而，当外加射频场作用于系统时，磁矩会被扰动，进入一个高能态。
1.2 回到基态外加射频场撤去后，磁矩会重新回到基态，并释放出能量。
基于这个原理，MRI可以测量出放松时间，进而揭示组织的特性。
二、基本步骤2.1 建立静磁场在MRI扫描过程中，首先需要建立一个强大且稳定的静磁场，通常使用超导磁体产生静磁场。
静磁场方向对应MRI图像的头脚方向。
2.2 射频脉冲激发通过放置射频线圈产生的射频脉冲，对患者体内原子核进行激发。
射频线圈能够产生一个变化的射频场，使核磁矩从基态激发到高能态。
2.3 信号接收当射频场停止后，核磁矩会回到基态，并释放出能量。
这种能量的释放会产生一个弱的电磁信号，由接收线圈感应并转化为电信号。
2.4 信号处理与图像重建经过放大和滤波等处理，电信号被转化为数字信号并进行处理。
最后，通过数学算法重建出高分辨率的MRI图像。
三、优点和应用3.1 优点3.1.1 非侵入性与传统的X射线成像相比，MRI无需使用任何放射线，对人体无害。
3.1.2 高对比度MRI图像能够提供不同组织之间的高分辨率对比度，对于疾病的早期诊断和定量评估有很大帮助。
3.1.3 多参数测量除了提供解剖结构信息外，MRI还可以提供多种参数的测量，如T1和T2弛豫时间、扩散张量成像等，这些参数可用于脑功能活动的研究和疾病的定量评估。
核磁共振成像原理浅析
核磁共振成像原理浅析一、引言核磁共振成像（Magnetic Resonance Imaging，简称MRI）是一种利用核磁共振原理进行医学影像学检查的技术。
它通过高强度的磁场和射频脉冲激发体内的氢原子等核磁共振活性原子，分析其在不同环境中的响应，进而获取解剖结构和生理功能信息。
MRI因其无创、无辐射、成像清晰等优点，在现代医学中得到了广泛应用。
二、核磁共振基础核磁共振的基础在于原子核的自旋特性和外部磁场的相互作用。
以下是核磁共振的一些基本概念：1. 自旋和磁矩许多原子核自身具有自旋（spin），这是一种量子力学性质，可以想象为原子核围绕其轴自转。
自旋引起了原子核产生一个内在的磁矩（magnetic moment），使得原子核如同一个小磁铁。
当放置于外部磁场中时，这些自旋会发生排列，并且可以通过特定的能量来改变其取向。
2. 外部磁场当一个物体被放置在强大的外部静磁场中时，物体内的自旋将会受到影响。
这个现象可以用洛伦兹力（Lorentz force）来描述。
在静磁场作用下，自旋会倾向于沿着外部磁场方向排列，同时形成一定的能量状态差异。
3. 射频脉冲激发一旦处于稳态，自旋处于低能态，此时如果施加一个频率匹配、但能量高于环境能级的射频脉冲，部分自旋会吸收能量，从低能态跃迁至高能态。
这种能级跃迁会产生超声波信号，即为后续成像提供了信息基础。
4. 磁共振信号获取当射频脉冲停止后，自旋将逐渐返回到低能态，这个过程被称作弛豫（relaxation）。
在弛豫过程中，自旋释放的能量被探测器接收，形成了可供分析的信号。
三、MRI成像过程MRI成像主要经过以下几个步骤：1. 磁场均匀化在成像中，需要生成均匀的静磁场，这通常由超导磁体提供。
静磁场的强度一般在1.5特斯拉到3.0特斯拉之间。
2. 射频脉冲的施加使用射频线圈发射特定频率的脉冲，以激发体内氢核进行跃迁。
这个脉冲一般持续几百微秒至几毫秒，获得一定的信息数据。
3. 信号采集与转换当生成的信号经由接收线圈捕获后，会以数字形式输入计算机进行处理。
磁共振成像原理与检查技术(医学影像技术)
骨关节系统疾病诊断
关节病变
磁共振成像能够清晰地显示关节 软骨、肌腱、韧带等结构，对于 诊断关节炎、肌腱炎等关节病变
具有很高的准确性。
骨骼肿瘤
磁共振成像可以发现骨骼肿瘤的存 在，并评估肿瘤的性质、范围和程 度，为制定治疗方案提供依据。
脊柱疾病
对于腰椎间盘突出、颈椎病等脊柱 疾病，磁共振成像能够提供详细的 病变信息，有助于医生制定合适的 治疗方案。
。
04
CATALOGUE
磁共振成像的优缺点
优点
软组织对比度高
磁共振成像能够提供高分辨率 的软组织图像，有利于观察和
诊断各种软组织病变。
无辐射损伤
磁共振成像不涉及X射线或放射 性核素等放射性物质，因此对 患者的身体无辐射损伤。
任意平面成像
磁共振成像可以在任意平面进 行成像，有助于多角度观察病 变，提高诊断的准确性。
液体衰减反转恢复序列（FLAIR）
用于检测脑部病变，特别是对脑白质病变和脑脊液的显示效果较好。
扩散加权成像（DWI）
用于检测组织中的水分子扩散运动，常用于脑部和腹部疾病的诊断。
功能成像序列
1 2
灌注加权成像（PWI）
用于评估组织血流灌注情况，常用于脑缺血的诊 断。
磁敏感加权成像（SWI）
用于检测组织磁敏感性的差异，常用于脑部疾病 的诊断。
脑部肿瘤
神经退行性疾病
利用磁共振成像技术可以清晰地显示 肿瘤的位置、大小和形态，有助于医 生对脑部肿瘤进行诊断和评估。
如阿尔茨海默病、帕金森病等，磁共 振成像技术可以观察到脑部结构和功 能的异常，有助于这些疾病的早期诊 断和病情监测。
脑血管疾病
磁共振血管成像技术可以无创地评估 脑血管状况，发现脑血管狭窄、动脉 瘤等病变，对于诊断和预防脑血管疾 病具有重要意义。
核磁共振 成像原理
核磁共振成像原理
核磁共振成像（MRI）是一种医学影像技术，它利用人体组织中的原子核在外加磁场和射频场的作用下产生共振现象并进行成像。
核磁共振成像的原理主要涉及到以下几个方面：
1. 磁共振现象，在外加静磁场作用下，人体组织中的原子核会产生磁偶极矩，当施加射频脉冲时，原子核会吸收能量并进入激发态，随后释放能量回到基态。
这个过程中，原子核会发出特定频率的信号，即共振信号。
2. 空间编码，核磁共振成像利用梯度磁场对不同位置的原子核产生不同的共振频率，从而实现对空间位置的编码。
通过在不同方向施加梯度磁场，可以确定原子核共振信号的空间位置。
3. 信号检测，利用接收线圈来接收原子核产生的共振信号，并将信号转换成图像。
综合以上几点，核磁共振成像的原理可以简单概括为，利用外加静磁场和射频场使人体组织中的原子核产生共振现象，通过空间编码和信号检测实现对人体组织的成像。
这种成像技术能够提供高
对比度、高分辨率的解剖结构图像，对于诊断疾病和观察人体内部结构具有重要意义。
磁共振成像原理
磁共振成像原理磁共振成像（Magnetic Resonance Imaging，MRI）是一种利用核磁共振现象获取人体内部组织结构和功能信息的医学成像技术。
它通过利用强磁场、射频脉冲以及梯度线圈的作用，产生影响生物体内原子核的局部磁场，并探测其信号来生成图像。
下面将详细介绍磁共振成像的原理。
一、原子核的核磁共振现象核磁共振现象是指当原子核处于强磁场中时，其核自旋会与外界磁场发生共振，进而产生一种特殊的电磁辐射现象。
核磁共振现象的产生基于原子核自旋角动量与外部磁场相互作用的量子力学效应。
在强磁场中，原子核自旋的辐射频率与外部磁场强度成正比。
当外部射频脉冲的频率与原子核自旋的共振频率相同时，原子核将吸收能量并处于激发态，随后通过释放能量回到基态。
这种吸收和释放能量的过程被称为共振现象，也是磁共振成像的基础。
二、强磁场的建立磁共振成像使用强磁场来激发和探测被成像物体内部原子核的信号。
强磁场的建立是磁共振成像的第一步。
在MRI设备中，使用超导磁体来产生一个稳定而均匀的强静态磁场。
超导磁体内部通入液氦使其冷却到超导状态，从而消除了电阻，使得磁场可以持续很长时间。
这样的超导磁体可以产生高达1.5特斯拉至3特斯拉的强磁场。
稳定的强磁场将所有原子核的自旋定向在同一个方向，并使其具有较大的自旋角动量，为之后的成像提供了条件。
三、射频脉冲的应用在磁共振成像中，射频脉冲用于激发原子核自旋，以实现信号的产生和增强。
使用射频线圈产生与特定谐振频率相匹配的射频脉冲，将其传输到成像区域。
当脉冲的频率与原子核自旋的共振频率相同时，能量被吸收，原子核进入激发态。
此时，通过改变射频脉冲的参数，比如脉冲强度和脉冲宽度，可以控制原子核的激发程度。
四、梯度线圈的作用梯度线圈在磁共振成像中起到了定位和空间编码的作用。
梯度线圈是位于主磁场中的一组线圈，产生额外的磁场，其方向和强度可以根据需要进行调节。
梯度线圈通过在不同时间点产生不同强度的磁场，使得成像区域内的原子核处于不同的共振频率状态。
mri磁共振成像原理
mri磁共振成像原理
MRI成像是利用核磁共振现象的原理，通过对人体组织内的
水分子进行扫描和观察，得到高清晰度的图像。
具体原理如下：
1. 磁性原子核存在自旋，即核具有旋转的特性。
2. 在外加磁场的作用下，核会以不同的方式排列。
正常情况下，核自旋会沿着磁场方向对齐。
3. 在MRI中，通过在病人身上施加一个强大的磁场，使得人
体内的大部分水分子的核自旋方向与磁场方向一致。
4. 随后，施加一系列的辅助磁场，这些磁场的方向会短暂扰乱水分子自旋的排列。
5. 辅助磁场停止后，水分子的自旋会重新按照其能量状态重新排列。
6. 在此过程中，水分子释放出的能量会被探测器捕捉并转换为电信号。
7. 根据这些电信号的不同，MRI系统可以重建出人体内不同
组织的图像。
此外，MRI还可以通过改变辅助磁场的频率和强度，来获取
不同组织的信号。
这样就可以得到不同的对比度，进一步分辨不同组织的结构和功能。
实用磁共振成像原理与技术解读
实用磁共振成像原理与技术解读随着医学技术的不断进步，磁共振成像（Magnetic Resonance Imaging，MRI）作为一种无创、无辐射的医学影像学检查方法，已经在临床诊断中发挥着越来越重要的作用。
在本文中，我将从实用磁共振成像的原理和技术入手，深入探讨其在医学领域中的应用，帮助我们更加全面、深入地理解这一主题。
一、磁共振成像的基本原理1.1 核磁共振现象在磁共振成像中，利用的是核磁共振现象。
当人体组织置于较强的静磁场中时，原子核会发生共振吸收和发射电磁波的现象，这一现象被称为核磁共振。
1.2 磁共振成像的成像原理在静磁场的作用下，利用射频脉冲对人体组织进行激发，然后测量组织中核磁共振信号的强度和位置分布，从而获得人体组织的高清影像。
二、实用磁共振成像技术的发展2.1 高场磁共振成像技术随着超导技术的不断发展，高场磁共振成像技术已经成为当今磁共振成像领域的热点之一。
高场磁共振成像可以提高信噪比，提高成像分辨率，对于小病灶的检测有着更好的效果。
2.2 动态磁共振成像技术动态磁共振成像技术可以实时观察人体器官的生理活动和代谢过程，对于心脏、血管等的疾病诊断有着重要的临床意义。
在手术前后的评估中也发挥着重要作用。
三、磁共振成像在临床中的应用3.1 脑部疾病的诊断在脑部疾病的诊断中，磁共振成像能够清晰展现脑部结构和病变，对于脑梗死、脑肿瘤等的早期发现和定位有着重要作用。
3.2 心脏病的检测磁共振成像技术可以观察到心脏的运动情况、心脏壁运动的异常和心肌灌注情况，对于心脏病的诊断和治疗提供了重要的依据。
四、个人理解与观点磁共振成像作为一种无创、无辐射的医学影像学检查方法，其在临床诊断以及研究中的应用前景不可限量。
随着技术的不断发展和进步，磁共振成像技术将会变得更加精准、高效，为医学领域的发展带来更大的助力。
总结通过了解磁共振成像的原理和技术，我们可以更好地理解其在临床中的应用，意识到其对于医学领域的重要意义。

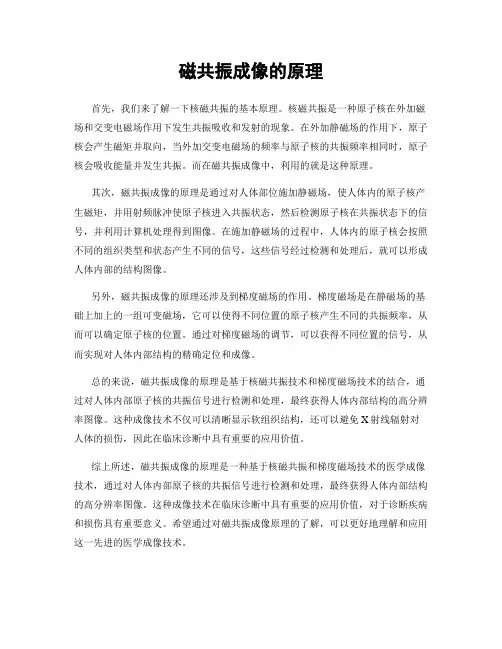

磁共振成像的原理
磁共振成像的原理
首先，我们来了解一下核磁共振的基本原理。
核磁共振是一种原子核在外加磁场和交变电磁场作用下发生共振吸收和发射的现象。
在外加静磁场的作用下，原子核会产生磁矩并取向，当外加交变电磁场的频率与原子核的共振频率相同时，原子核会吸收能量并发生共振。
而在磁共振成像中，利用的就是这种原理。
其次，磁共振成像的原理是通过对人体部位施加静磁场，使人体内的原子核产生磁矩，并用射频脉冲使原子核进入共振状态，然后检测原子核在共振状态下的信号，并利用计算机处理得到图像。
在施加静磁场的过程中，人体内的原子核会按照不同的组织类型和状态产生不同的信号，这些信号经过检测和处理后，就可以形成人体内部的结构图像。
另外，磁共振成像的原理还涉及到梯度磁场的作用。
梯度磁场是在静磁场的基础上加上的一组可变磁场，它可以使得不同位置的原子核产生不同的共振频率，从而可以确定原子核的位置。
通过对梯度磁场的调节，可以获得不同位置的信号，从而实现对人体内部结构的精确定位和成像。
总的来说，磁共振成像的原理是基于核磁共振技术和梯度磁场技术的结合，通过对人体内部原子核的共振信号进行检测和处理，最终获得人体内部结构的高分辨率图像。
这种成像技术不仅可以清晰显示软组织结构，还可以避免X射线辐射对人体的损伤，因此在临床诊断中具有重要的应用价值。
综上所述，磁共振成像的原理是一种基于核磁共振和梯度磁场技术的医学成像技术，通过对人体内部原子核的共振信号进行检测和处理，最终获得人体内部结构的高分辨率图像。
这种成像技术在临床诊断中具有重要的应用价值，对于诊断疾病和损伤具有重要意义。
希望通过对磁共振成像原理的了解，可以更好地理解和应用这一先进的医学成像技术。
磁共振成像基本原理PPT课件
射频脉冲与磁化矢量
射频脉冲
向样品发射特定频率的射频脉冲，使磁化矢量发生旋 转。
磁化矢量旋转
射频脉冲使磁化矢量从一个静息态旋转到另一态，产 生能量变化。
信号的产生
磁化矢量回到静息态时释放能量，被探测器接收并转 换为可测信号。
信号的接收与处理
接收线圈
环绕在样品周围的接收线圈用于接收磁共振信号。
信号处理
超高场强磁共振成像
超高场强磁共振成像技术使用大于或等于7 特斯拉（T）的磁场进行成像。超高场强设 备在图像质量和分辨率方面具有显著优势， 能够提供更深入的生理和病理信息，有助于 疾病的早期诊断和精准治疗。
功能与分子影像学在技术利用磁场变化 来研究大脑和其他器官的功能活动。通过测 量血液氧合状态的变化，fMRI可以揭示大脑 在执行特定任务时的活动模式。此外，fMRI 还可以用于研究其他器官的功能和疾病进程。
射频电磁场安全
射频电磁场是磁共振成像过程中产生的另一种能量形式， 需要确保其强度符合国际和国家安全标准，避免对患者的 健康造成潜在影响。
热安全
在磁共振成像过程中，设备会向人体发射射频脉冲，这些 脉冲会产生热量。因此，需要监测和限制患者的体温升高， 确保热安全。
磁共振成像质量控制
01
图像分辨率
图像分辨率是磁共振成像质量的重要指标之一。为了获得高质量的图像，
参数优化
根据不同的扫描目标和需求，优化扫描序列中的参数，如磁场强度、射频脉冲的频率和持续时间等，以提高图像 质量和分辨率。
04
磁共振成像设备
磁体系统
01
02
03
磁体类型
超导磁体、永磁磁体和常 导磁体等。
磁场强度
磁场强度决定了成像质量， 通常在0.5-3.0特斯拉之间。
磁共振的成像原理
磁共振的成像原理
磁共振成像是一种医学影像技术，通过磁共振现象来获取人体内部组织结构的信息。
具体来说，磁共振成像利用了核磁共振现象中的原子核自旋共振特性。
磁共振成像的工作原理主要包括以下几个步骤：
1. 磁场生成：首先，磁共振成像系统会在患者身体周围产生一个强大的静态磁场，通常为1.5到3特斯拉的强磁场。
这个磁
场可以通过永久磁铁或电磁磁铁来产生。
2. 核磁共振激发：在强磁场产生后，通过调节脉冲序列和参数，磁共振成像系统会向患者的身体部位发送一系列特定频率和时间长度的无线电波脉冲。
这些脉冲会被患者体内的原子核（如氢核）吸收和重新放射。
3. 信号检测：放射回波信号会被磁共振成像系统中的射频线圈接收。
射频线圈位于患者身体周围，能够捕捉到从患者体内放射出来的信号。
4. 信号处理与重构：接收到的信号会被转换成数字信号，并通过计算机进行处理和重构。
计算机会对信号进行分析，并生成一个人体内部结构的三维图像，供医生进行诊断。
通过磁共振成像，医生可以观察到人体内部不同组织的详细结构，如脑部、内脏器官和骨骼等。
与传统X射线成像相比，
磁共振成像不会使用任何放射性物质，因此对患者相对较安全。
此外，磁共振成像还可以提供更高的对比度，使医生更容易检测和诊断疾病。
磁共振成像原理课件
磁共振成像可以无创地提供高 分辨率、高对照度的解剖结构 和功能信息。
磁共振成像的物理基础
原子核磁矩
磁场梯度
原子核具有磁矩，当它们被置于外加 磁场中时，磁矩会受到洛伦兹力的作 用而产生偏转。
磁场梯度用于空间定位，通过改变磁 场强度，可以控制共振信号的采集位 置。
射频脉冲
射频脉冲用于激发原子核产生共振， 当射频脉冲撤除后，原子核释放能量 回到平衡态，产生可测量的共振信号 。
便携式磁共振成像
总结词
便携式磁共振成像技术具有移动性强、操作简便等优 点，为临床诊断和急救等场景提供了更加便利的影像 检查手段。
详细描述
便携式磁共振成像技术是近年来发展迅速的一种医学影 像技术。与传统的磁共振成像技术相比，便携式磁共振 成像具有移动性强、操作简便等优点，能够快速地到达 患者身边，为临床诊断和急救等场景提供更加便利的影 像检查手段。未来，随着技术的不断进步和应用领域的 不断拓展，便携式磁共振成像技术有望在家庭医疗、野 外急救、灾害救援等多个领域发挥更大的作用，为人类 的健康事业做出更大的贡献。
磁敏锐加权成像（SWI）
利用不同组织间的磁敏锐差异，提高对出血和微出血灶的检测。
分子成像技术
波谱成像（Spectroscopy）
检测组织代谢产物，反应组织代谢状态，用于肿瘤诊断。
免疫成像
利用特异性抗体标记肿瘤细胞，实现肿瘤的靶向成像，有助于肿瘤的早期诊断和治疗评估 。
基因表达成像
通过检测特定基因的表达情况，反应基因调控和疾病进程，为个性化治疗提供根据。
05
磁共振成像的未来发展
高场强磁共振成像
总结词
高场强磁共振成像技术能够提供更高的分辨率和更准 确的定量分析，有助于疾病的早期诊断和治疗方案的 制定。
简述磁共振成像的基本原理及应用
简述磁共振成像的基本原理及应用基本原理磁共振成像（Magnetic Resonance Imaging，MRI）是一种利用核磁共振现象进行成像的非侵入性医学影像技术。
其基本原理如下：1.磁场梯度：在MRI中，人体被置于强大的静态磁场中，通常为1.5或3.0特斯拉。
静态磁场的存在使得水和其他组织中的原子核具有旋磁性。
为了增加成像的精度，还需要在这个主磁场的基础上建立磁感应梯度，它们可以使不同位置的原子核在频率上有所区别。
2.平行放射磁场：在强大的静态磁场中所产生的射频激励场通过放射磁场线圈，使静态磁场与梯度场之间形成垂直的旋转磁场。
这个旋转磁场的频率与静态磁场的拉比频率一致，从而实现了核磁共振。
3.磁共振信号：当原子核受到平行放射磁场的激励后，它们会产生共振信号。
这些信号通过射频线圈和梯度线圈接收，并转化为电信号进行分析和处理。
4.影像重建：通过将接收到的信号进行编码和处理，可以重建出人体内部的结构图像。
具体的图像重建算法包括Fourier变换和反射变换等。
应用领域磁共振成像技术在医学领域有着广泛的应用，以下是几个常见的应用领域：1.神经科学：MRI可以用于研究人脑的结构和功能。
通过对脑部进行扫描，可以观察到不同脑区的活动情况，进而了解大脑的功能区域和脑网络连接。
2.肿瘤诊断：MRI可以通过扫描人体内部的软组织，帮助医生检测和诊断肿瘤。
与其他成像技术相比，MRI在肿瘤检测方面更具优势，因为它能够提供更详细的图像信息。
3.心血管疾病：MRI可以用来评估心脏和血管的结构和功能。
它可以检测心脏瓣膜功能异常、心脏肌肉的供血情况以及动脉硬化等心血管疾病。
4.骨骼和关节疾病：MRI可用于检测骨骼和关节疾病，如骨折、骨关节炎等。
它能提供高分辨率的图像，准确地显示骨骼和关节的结构和损伤程度。
5.妇科疾病：MRI可以帮助医生检测和诊断妇科疾病，如子宫肌瘤、卵巢肿瘤等。
它能提供清晰的图像，帮助医生确定病变的位置、大小和性质。
磁共振成像原理简析
磁共振成像原理简析磁共振成像（Magnetic Resonance Imaging，MRI）是一种常用的医学成像技术，通过利用核磁共振现象来获得人体或其他物体的影像。
本文将简要分析磁共振成像的原理。
一、核磁共振现象核磁共振现象是基于原子核的物理性质而产生的。
原子核具有一个自旋，类似于地球的自转，其自旋状态可分为两种：自旋向上（顺时针旋转）和自旋向下（逆时针旋转）。
在没有外部磁场的情况下，自旋的向上和向下的数量大致相等，即存在一个平衡状态。
二、磁共振成像设备MRI设备主要由主磁场、梯度磁场和射频脉冲组成。
1. 主磁场：主磁场是MRI系统中最重要的部分，它由强大的电磁铁产生，能够对人体进行强烈的磁场作用。
主磁场的强度通常以特斯拉（Tesla，T）为单位，常见的主磁场强度为1.5T或3.0T。
2. 梯度磁场：梯度磁场是指在不同方向上磁场的强度不同，通过改变梯度磁场的强度和方向，可以定位和编码磁共振信号。
3. 射频脉冲：射频脉冲用于激发核磁共振信号，它是通过改变磁场的方向和强度来实现的。
三、成像过程1. 设置磁场：当患者躺入磁共振设备中时，首先需要设置主磁场。
主磁场的方向通常是从头到脚方向，使得患者的身体处于一个较强的磁场中。
2. 激发核磁共振信号：通过发送射频脉冲来激发患者体内的核磁共振信号。
射频脉冲的频率与磁场的强度有关，激发出的信号将在患者体内产生。
3. 接收信号：激发的核磁共振信号将被接收，接收信号的强度与不同组织中的水含量有关。
信号的接收是通过局部梯度磁场的变化来实现的。
4. 数据处理和成像：接收到的信号经过复杂的数据处理和计算，最终转化为图像。
医生可以根据所得图像来了解患者体内的结构、病变及异常。
四、磁共振成像的优缺点磁共振成像具有许多优点，如无辐射、对人体无损伤、能够清晰显示软组织等。
但同时也存在一些缺点，如设备昂贵、成像时间较长、对患者合作度要求较高等。
五、应用领域磁共振成像在医学领域有广泛的应用，可以用于诊断和评估多种疾病，如脑卒中、肿瘤、关节损伤等。
磁共振成像原理
磁共振成像原理磁共振成像（Magnetic Resonance Imaging，MRI）是一种非侵入性的医学成像技术，通过利用原子核磁共振现象，产生清晰的人体内部结构图像。
本文将介绍磁共振成像的原理及其在医学领域中的应用。
一、磁共振成像原理概述磁共振成像原理是基于原子核的磁共振现象，该现象主要表现在原子核具有自旋（Spin）和磁矩（Magnetic Moment）。
当原子核处于外加磁场中时，它们的自旋会朝向最低能级，产生一个宏观磁矩。
当外加的磁场不再作用时，原子核磁矩会根据其特定旋转频率在射频场的作用下发生共振。
二、磁共振成像过程1. 磁共振成像设备磁共振成像设备由主磁场、梯度磁场和射频场等部分组成。
主磁场是指静态磁场，它的方向对应于人体内的磁场方向，梯度磁场是为了获取不同位置信号的，而射频场则用于激发和探测信号。
2. 激发信号激发信号是指通过射频场作用于人体，导致原子核产生能量吸收，从而进入共振状态。
射频场的频率与原子核的共振频率非常接近，当它们在相同频率附近时，就会激发共振信号。
3. 探测信号在激发信号的作用下，原子核进入共振状态后，会释放出一部分能量。
这些能量通过射频场感应，转化为电信号传送到计算机中进行处理。
计算机将这些信号整理并还原成人体内部的结构图像。
三、磁共振成像的医学应用1. 诊断功能磁共振成像技术在医学领域有着广泛的应用。
它可以用于检测各种疾病，如脑部肿瘤、心脏病、骨关节疾病等，帮助医生确定病变的范围和性质。
相比其他成像技术，MRI对软组织的分辨率更高，能够提供更准确的诊断结果。
2. 研究作用除了临床医学应用外，磁共振成像技术在医学研究中也发挥着重要的作用。
通过对神经系统、心脑血管等重要器官进行研究，人们可以了解这些器官的结构与功能，进一步推动相关领域的科学发展。
3. 应用领域的拓展随着技术的不断发展，磁共振成像的应用领域也在不断拓展。
例如，磁共振成像技术已经开始用于研究人的情绪、记忆和认知功能等心理学领域。
磁共振成像技术工作原理
磁共振成像技术工作原理磁共振成像（Magnetic Resonance Imaging，MRI）是一种非侵入性的医学影像检查技术，利用强磁场和无害的无线频率波，对人体内部的结构进行精确的显示和诊断。
本文将详细介绍磁共振成像技术的工作原理。
一、磁共振现象磁共振现象是指物体内部原子核在外加磁场作用下出现共振吸收和放射能量的现象。
在一个医学磁共振成像系统中，使用一个强磁场对人体或物体进行磁化处理，然后通过无线电频率场的激励和探测来获得图像。
二、磁场梯度为了能够精确地定位信号源，磁共振成像系统会在主磁场中加入磁场梯度。
磁场梯度是指在空间中磁场的变化率，可以通过改变磁体产生的磁场的强度和方向来实现。
通过设置合适的磁场梯度，可以定位不同位置的信号源。
三、脉冲序列脉冲序列是磁共振成像中的核心部分，通过恰当设计脉冲序列可以激发物体内原子核的共振信号，并使之能够被探测到。
常用的脉冲序列包括激发脉冲、梯度脉冲和回波脉冲。
1. 激发脉冲：激发脉冲是用于将物体中的磁化向特定方向转换的脉冲。
在激发脉冲的作用下，原子核从低能态跃迁到高能态，形成一个高能态核磁化强度。
2. 梯度脉冲：梯度脉冲是对磁场梯度进行调节的脉冲。
通过改变磁场梯度的强度和方向，可以实现空间上不同位置的信号源的定位。
3. 回波脉冲：回波脉冲用来测量物体中回波的信号。
当信号源被激发后，会发出一个回波信号，回波脉冲可以用于探测和接收这一信号。
四、图像重建图像重建是将获得的信号数据转换成可视化的图像的过程。
一般来说，图像重建可以分为频域重建和时域重建两种方法。
1. 频域重建：频域重建是将原始信号进行傅里叶变换，然后通过逆变换得到图像。
频域重建可以提供较高的图像质量，但计算复杂度较高。
2. 时域重建：时域重建是在时域上直接对原始信号进行处理，使用空间滤波和插值算法来进行图像重建。
时域重建速度快，适用于实时成像等应用。
在图像重建过程中，还需要对信号进行矫正、去噪和增强等处理，以提高图像的质量和清晰度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接动画
小结 （ 1 ）自旋氢质子的原子核相当一个 环形电流，在环形电流周围有一个小 磁场； （ 2 ）自然状态下，人体存在大量带 电、有磁性的自旋核，但它们的磁矩 互相抵消，组织并未显示出磁性。
三、静磁场的作用
（一）外加静磁场中 的磁化 MRI中外加静磁场的 强度B0是恒定的。用 X、Y、Z坐标系来描 述磁场的位置，Z代 表B0方向，即磁力线 方向，X-Y平面代表 垂直于磁场方向的平 面。
(二 ) 主 要 用 途
特别适合于中枢神经系统、头颈部、肌肉关节 系统以及心脏大血管系统的检查，也适于纵隔、 腹腔、盆腔实质器官及乳腺的检查。 中枢神经系统， MRI 已成为颅颈交界区、颅底、 后颅窝及椎管内病变的最佳检查方式。 对于脑瘤、脑血管病、感染疾病、脑变性疾病 和脑白质病、颅脑先天发育异常等均具有极高 的敏感性，在发现病变方面优于CT； 对于脊髓病变如肿瘤、脱髓鞘疾病、脊髓空洞 症、外伤、先天畸形等，为首选方法。
接动画
三、静磁场的作用
（二）静磁场中的能级分裂
原子核磁矩μ进入B0后，空间取向发生量子化， 只能取一些确定的方向。自旋量子数为 I ，则 只能2I+1个不同方向。 μ在B0方向的投影是一些不连续的数值。 μ的 不同取向，形成它与B0相互作用能的不同。μ 与B0的相互作用能称为位能。在B0中 μ的位能 为：
自旋动画
3. 带电的自旋质子群
一群自旋着的质子，显示每个核内周边的 电荷形成一个环形电流。这些环形电流的 方向是杂乱无章的，这是自然状态下的自 旋核质子群。 每一个环形电流周围将产生电磁效应，就 是磁场。一个环形电流就好似一个小磁棒。 理论上任何原子核所含质子或中子的为奇 数时，具有磁性。
(三 ) 主 要 内 容
MRI检查技术分为影像显示和生化代谢分析 影像显示技术主要由脉冲序列、流动现象的 补偿技术、伪影补偿技术和一系列特殊成像 技术组成。 主要的特殊成像技术： 1.磁共振血管成像 (magnetic resonance angiography，MRA) 2. 磁共振水成像 (magnetic resonance hydrography)
(四)磁共振成像的局限性
空间分辩力较低； 对带有心脏起搏器或体内带有铁磁性物质的病人 不能进行检查；危重症病人不能进行检查； 对钙化的显示远不如CT，难以对病理性钙化为特 征的病变作诊断； 常规扫描信号采集时间较长，使胸、腹检查受到 限制； 对质子密度低的结构，如肺、皮质骨显示不佳； 设备昂贵。
(二 ) 主 要 用 途
心血管系统，使用心电门控和呼吸门控技术可对大血管 病变如主动脉瘤、主动脉夹层、大动脉炎、肺动脉塞以 及大血管发育等进行诊断，也用于诊断心肌、心包、心 腔等病变。 纵隔、腹腔、盆腔，MRI的流动效应，能在静脉不注射对 比剂情况下，直接对纵隔内、肺门区以及大血管周围实 质性肿块与血管做出鉴别。 对纵隔肿块、腹腔及盆腔器官，如肝、胰、脾、肾、肾 上腺、前列腺病变发现、诊断与鉴别诊断具有价值。 MRI软组织极佳的分辨率，成为诊断乳腺病变有价值的方 法。
(二 ) 主 要 用 途
头颈部， MRI 的应用大大改善了眼、鼻窦、鼻 咽腔以及颈部软组织病变的检出、定位、定量 与定性。 磁 共 振 血 管 成 像 (magnetic resonance angiography ， MRA) 技术对显示头颈部血管狭 窄、闭塞、畸形以及颅内动脉具有重要价值。 在肌肉关节系统，已成为肌肉、肌腱、韧带、 软骨病变影像检查的主要手段之一。 电影MRI技术还可进行关节功能检查。
（二）原子核的自旋角动量
组织质子群总净磁向量M等于零：在一个 小范围体积元(Voxel)的生物组织内，有许 多质子自旋核，每个核都有一个小磁场， 相当一群小磁铁，以磁矩来表示这些微观 磁体的磁场大小和方向。 自然状态下，核磁矩的方向各自东西，杂 乱无章，其结果是互相抵消。整体上组织 总的净磁向量M是零，因为M是各方向磁 矩正、负值相加。
二、原子核的特性
（一）原子核自旋和磁矩 1. 原子核和电子云 物质由分子组成的，分子由原子组成。 原子由 一个原子核及数目不同的电子组成。原子核又 由带有正电荷的质子（proton）和不显电性的中 子组成，其中质子与MRI有关。 构成水、脂肪、肌肉等生命物质的原子 ( 氢、钠 或磷等 ) ，原子的外层为原子壳，由不停运动着 的许多电子构成(电子云)。中央是原子核，核上 有电荷，围绕原子核的轴线转动，称为“自旋” （spin） 。
自旋动画
3. 带电的自旋质子群
通电的环形线圈周围都有磁场存在，相 当于一块磁铁。所以转动的质子也相当 于一个小磁体，具有自身的南、北极及 磁力，质子自身具有磁性，在其周围产 生磁场，并具有自身磁矩。磁矩是矢量， 具有方向和大小，磁矩的方向可有环形 电流的法拉第右手定则确定，与自旋轴 一致。 环形电流的磁矩μ：μ=IS
第一节 概述
1973年美国纽约州立大学的Lauterbur利用梯度 磁场进行空间定位，用两个充水试管获得了第 一幅核磁共振图像。 1974年～1980年MRI得到不断发展，研究出梯 度选层方法、相位编码成像方法、自旋回波成 像方法以及二维傅里叶变换的成像方法。 1978年在英国取得了第一幅人体头部的磁共振 图像。同一年，又取得了人体的第一幅胸、腹 部图像。 1980年磁共振机开始应用于临床。
(一) MRI的特点
1. 以射频脉冲作为成像的能量源 不使用电离 辐射(X线)，对人体安全、无创； 2.具有较高的组织对比度和分辩力 能清楚地 显示脑灰质、脑白质、肌肉、肌健、脂肪等软 组织以及软骨结构，解剖结构和病变形态显示 清楚、 逼真； 3. 多方位成像 能对被检查部位进行轴、冠、 矢状位以及任何倾斜方位的层面成像，且不必 变动病人体位，便于再现体内解剖结构和病变 的空间位置和相互关系；
E B0 h B0 I Z / 2
γ为原子核的磁旋比（gyromagnetic-ratio）
（二）静磁场中的能级分裂
γ是μ与核角动量之比，γ是一个原子核固有的 特征值，不同的原子核具有不同的γ值，每种 原子核的γ是一常数，氢质子的γ值为 42.5MHz/T； 在B0的作用下使原来简并的能级分裂成2I+1个 能级，称为塞曼分裂，这些能级称为塞曼能级。 塞曼能级是等间距的，相邻两个能级之能量差 为：
4. 磁场强度及方向
磁场有力和能的性质，力有强度和方向 静磁场强度以字母 B 表示，单位是特斯拉 (Tesla)或高斯(Gauss) 磁场的强弱在图中用平行线的密疏来表示 密度大，场强大， 用箭头的长短来表示，角动量
原子核还具有自旋角动量 P 。 P 的方向与自旋 轴重合，大小由下式决定： P=h[I(I+1)]1/2 (4-1) I为核自旋量子数。I值由质子和中子数量决定。 核内质子数和中子数都是偶数时，自旋量子数 I=0，即成对质子、中子的自旋互相抵消，原 子核的总自旋为零； 质子数和中子数都是奇数，两者的和为偶数时， I取整数值； 质子数和中子数的和为奇数，I取半整数。
原子核自旋
2. 原子核结构和自旋质子(氢质子)
原子核是由不同数量的质子和中子构成， 其大小与质量都不相同，如氢的同位素氕 (1H)、氘(2H)、氚(3H)。 它们的核都有一个质子，不同的是氘还有 一个中子，氚有两个中子。 因为氕的核只有一个质子，将它称为氢质 子或质子，质子带正电，并不停的旋转着， 又称自旋质子，是目前 MR 成像应用最广 泛的原子核。
(一) MRI的特点
4. 多参数成像、多序列成像 通过分别获取T1 加权像(T1 weighted image，TlWI)；T2加权像 (T2 weighted image，T2WI)、质子密度加权像 (proton density weighted ， PDWI)以及T2*WI、 重T1WI、重T2WI，在影像上取得组织之间、组 织与病变之间在T1、T2、T2*和PD上的信号对 比，对显示解剖结构和病变敏感； 5. 能进行形态学研究、进行功能、组织化学和 生物化学方面的研究。可以对脑脊液和血液的 流动作定量分析，提供一组有关流动的非形态 学信息。
(三 ) 主 要 内 容
3. 磁共振脑功能成像 (functional magnetic resonance，fMRI) 4. 化学位移成像(chemical shift imaging) 5. 生化代谢分析技术：磁共振波谱分析 (magnetic resonance spectroscopy ， MRS) ，用于提供组织化学成分的数据信 息。
第四章 磁共振成像
第一节 概述
MRl(magnetic resonance imaging)是利用 射频(radio frequency，RF)电磁波对置于 磁场中的含有自旋不为零的原子核的物 质进行激发，发生核磁共振(nuclear magnetic resonance，NMR)，用感应线 圈检测技术获得组织弛豫信息和质子密 度信息(采集共振信号)，通过图像重建 (数学方法)，形成磁共振图像的方法和 技术。
第二节 MR现象的物理学基础
一、产生核磁共振现象的基本条件 静磁场中物质的原子核受到一定频率的 电磁波作用，它们的能级之间发生共振 跃迁，就是磁共振现象。 物质吸收电磁波能量而跃迁后，又会释 放电磁能量恢复到初始状态，如果用特 殊装置接受这部分能量信号，就采集到 MR信号。
第二节 MR现象的物理学基础
E h B0 / 2
