电流互感器原理分析及设计举例

电流互感器原理及测试方法电流互感器（Current Transformer，简称CT）是一种用于测量高电流的电气设备，主要用于将高电流变换成较小电流，以便进行测量、保护和控制等操作。

本文将详细介绍电流互感器的工作原理和测试方法。

一、工作原理当高电流通过一次线圈时，会在磁芯内产生磁场。

由于磁芯的存在，磁场会集中在磁芯中，形成一条闭合磁通。

根据电磁感应定律，二次线圈中就会产生相应的电动势，从而在二次线圈上产生一定电流。

该电流与一次线圈中的电流成正比，即I2=(N2/N1)I1，其中I1为一次线圈中的电流，I2为二次线圈中的电流，N1为一次线圈的绕组数，N2为二次线圈的绕组数。

由于一次线圈中的电流较大，而二次线圈中的电流较小，因此通常将电流互感器的变比称为额定变比。

二、测试方法为了保证电流互感器的准确性和可靠性，需要对其进行定期的测试和校验。

下面将介绍电流互感器的测试方法。

1.直流短路方法直流短路方法是一种常用的检测电流互感器变化特性的方法。

具体操作步骤如下：（1）用直流电源将0.2～0.5倍额定电流加到电流互感器的一次绕组上；（2）记录电流互感器二次绕组上的电流值，并标定；（3）通过改变一次绕组上的电流，重复上述操作，记录多组数据；（4）根据测得的数据绘制电流互感器的变比特性曲线。

2.测量铭牌参数法测量铭牌参数法是通过测量和计算电流互感器的参数来进行测试的方法。

具体操作步骤如下：（1）根据电流互感器的铭牌参数，测量和记录其一次绕组和二次绕组的电流，电压和绕组数等参数；（2）通过计算，得到电流互感器的变比值和额定负荷等参数；（3）将测得的结果与标定的结果进行比较，看是否在允许范围内。

3.比值测试法比值测试法是通过测量电流互感器的比值误差来进行测试的方法。

具体操作步骤如下：（1）将标准电流与电流互感器的一次绕组相连接，将电流互感器的二次绕组接到比率变送器等测试设备上；（2）根据被测电流互感器的铭牌参数设置标准电流值，并记录；（3）测量电流互感器输出的电流值，并记录；（4）通过计算，得到电流互感器的比值误差，并与标准误差进行比较。

电流互感器的作用原理
电流互感器是一种电气设备，用于测量电流，通常在高电流电路中将大电流转化为小电流以供测量或保护设备使用。

其主要作用是将高电流变压器到适宜的测量范围，以便进行监测、测量和保护。

以下是电流互感器的基本作用原理：
1.互感原理：电流互感器的基本原理是基于电磁感应的互感原理。

根据法拉第电磁感应定律，当一条导体中的电流变化时，会在附近的另一条导体中引起电动势的变化。

电流互感器利用这一原理将主导体（高电流电路）和次级导体（测量电路）通过磁耦合进行连接。

2.线圈结构：电流互感器通常包含一个主线圈，被连接在被测量电流所通过的主导体上。

此外，还有一个次级线圈，被连接在次级电路上，通常是通过一个测量设备（（如电流表或保护继电器）。

3.变压器作用：主线圈和次级线圈之间的磁耦合效应类似于变压器。

当主导体中的电流变化时，主线圈中会产生磁场。

由于次级线圈与主线圈磁耦合，次级线圈中就会感应出一个电动势，从而在次级电路中形成一个与主导体电流成比例的小电流。

4.变比：电流互感器的性能通常由一个变比（（turnsratio）来描述，表示主线圈中电流和次级线圈中电流的比例。

变比决定了电流互感器输出的电流与实际电流之间的关系。

5.准确性和精度：电流互感器的准确性和精度对于测量和保护应用至关重要。

因此，电流互感器的设计和制造需要考虑到线圈的匝数、磁芯材料、线圈绝缘和其他因素，以确保输出电流与实际电流之间的准确对应。

电流互感器的主要作用是将高电流电路中的电流转化为适宜的测量范围，以便进行电流的监测、测量和保护。

这在电力系统中广泛应用，包括电流测量、保护设备、电能计量等方面。

电流互感器的原理电流互感器是一种测量和传输电流信号的设备，它广泛应用于电力系统、工业自动化以及电能计量等领域。

电流互感器的原理是基于法拉第电磁感应定律，即在变化的磁场中，导体内部会产生感应电动势。

电流互感器通常由铁芯、一次绕组、二次绕组以及外部回路组成。

一次绕组与被测电源的主导线串联连接，二次绕组与测量仪器或保护装置相连接。

当交流电通过一次绕组产生变化的电流时，由于一次绕组的绕组数较少，因此磁通量通过铁芯的时间快，进而在二次绕组中产生感应电动势。

这个过程中，铁芯的存在起到了集中磁力线、增大感应电动势的作用。

二次绕组的绕组数较多，因此在给定的负荷下，互感器的二次绕组电压远远小于一次绕组电压，从而实现电流信号的敏感变换。

电流互感器的核心是铁芯，可以采用铁芯和空芯两种结构。

铁芯互感器的铁芯部分采用高导磁率材料，如硅钢片。

铁芯互感器具有较高的磁导率，能够提高磁路的导磁能力，减小测量误差。

而空芯互感器则没有铁芯，主要通过一次绕组和二次绕组的磁场直接耦合来实现测量。

电流互感器的精度通常通过额定一次电流、二次电流和精度等级来确定。

在实际应用中，选择适合的电流互感器主要考虑一次电流的额定值、二次负载电阻、准确度和动态响应等因素。

另外，二次绕组的电阻和电感也会影响电流互感器的性能。

除了测量电流信号外，电流互感器还具有一定的绝缘作用，可以隔离高电压和低电压装置。

同时，电流互感器还起到保护装置的作用，当被测电流超过设定值时，互感器会发出信号，触发保护系统对电路进行切断。

总之，电流互感器是一种基于法拉第电磁感应定律的设备，通过变换电流信号来实现测量、传输和保护等功能。

它的核心是铁芯，能够有效地集中和增强磁力线，提高测量的准确度与稳定性。

电流互感器不仅在电力系统中发挥着重要的作用，而且在工业领域以及电能计量等方面也具有广泛的应用。

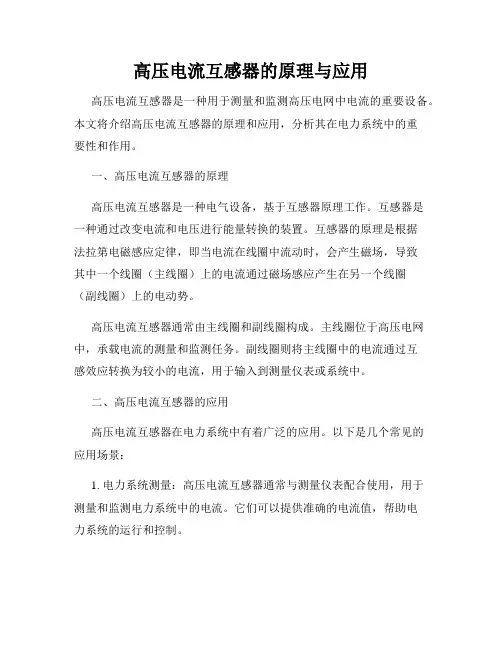

高压电流互感器的原理与应用高压电流互感器是一种用于测量和监测高压电网中电流的重要设备。

本文将介绍高压电流互感器的原理和应用，分析其在电力系统中的重要性和作用。

一、高压电流互感器的原理高压电流互感器是一种电气设备，基于互感器原理工作。

互感器是一种通过改变电流和电压进行能量转换的装置。

互感器的原理是根据法拉第电磁感应定律，即当电流在线圈中流动时，会产生磁场，导致其中一个线圈（主线圈）上的电流通过磁场感应产生在另一个线圈（副线圈）上的电动势。

高压电流互感器通常由主线圈和副线圈构成。

主线圈位于高压电网中，承载电流的测量和监测任务。

副线圈则将主线圈中的电流通过互感效应转换为较小的电流，用于输入到测量仪表或系统中。

二、高压电流互感器的应用高压电流互感器在电力系统中有着广泛的应用。

以下是几个常见的应用场景：1. 电力系统测量：高压电流互感器通常与测量仪表配合使用，用于测量和监测电力系统中的电流。

它们可以提供准确的电流值，帮助电力系统的运行和控制。

2. 保护系统：高压电流互感器在电力系统的保护装置中起着重要作用。

它们用于测量过电流和短路电流，并在发生故障时触发相应的保护动作，以保护电网设备和系统的安全运行。

3. 电能计量：高压电流互感器也用于电能计量，例如大型工业企业或公共事业部门的电能计量。

通过互感器将高压电网中的电流转化为适合传递到电能计量仪表的低电流，便于准确计量电能消耗。

4. 监测和故障诊断：高压电流互感器可用于监测电力系统的运行状态和故障诊断。

通过分析互感器输出的电流数据，可以检测到设备的异常工作或潜在故障，及时采取维修措施，提高电力系统的可靠性和稳定性。

三、高压电流互感器的重要性和作用高压电流互感器在电力系统中起着重要的作用，具有以下几个方面的重要性：1. 安全性：通过准确测量和监测电流，高压电流互感器有助于提高电力系统的安全性。

它们能够及时检测到电流异常，触发保护装置，避免设备的过载和损坏，保护系统的安全运行。

电流互感器的原理和应用介绍电流互感器（Current Transformer，缩写为CT）是一种常用的电力测量仪表，用于测量和监测电力系统中的电流。

它的原理是通过电磁感应现象将大电流变换为小电流，从而方便测量和保护电力系统。

电流互感器的工作原理是基于法拉第电磁感应定律。

当通过主绕组的电流变化时，会在次级绕组中产生电动势，进而产生次级电流。

电流互感器的主绕组通常由导线或导体制成，由电力系统中的电流所通过。

次级绕组则与测量仪表相连接，输出与主绕组电流成比例的次级电流。

电流互感器主要包括铁芯和绕组两部分。

铁芯的作用是增强磁路，提高磁感应强度，以确保电流互感器的测量精度和线性度。

绕组则是通过电流互感器的主绕组和次级绕组来实现电流的变换。

主绕组的匝数较多，一般为电力系统中的高电流线路，次级绕组的匝数比较少，一般为测量仪表的输入端。

次级绕组的匝数与主绕组的比例关系决定了电流互感器的变比。

电流互感器具有广泛的应用领域。

其主要用途之一是电力系统中的电流测量。

在低电流测量领域，电流互感器比直接连接测量仪表更为安全和方便。

同时，电流互感器也能够保护电力系统的设备和人员，当电流超过预设的阈值时，可以触发保护装置进行断电操作。

电流互感器还可用于电能计量。

在工业和商业用电中，电能计量是非常重要的，它影响到能源消费、费用计算以及电力负荷管理。

电流互感器可以将高电流线路转换为低电流，使得电能计量仪表能够进行准确的测量。

此外，电流互感器也常用于电力负荷监测和电力系统的故障检测。

通过安装电流互感器在电力系统中的关键部位，可以实时监测电流的波动和电力负荷的变化，为电力系统的运维和管理提供关键数据。

同时，电流互感器也可用于故障检测，当电流异常或超载时，其次级绕组输出的电流信号会触发保护装置进行相应的处理。

总结一下，电流互感器是电力系统中常用的测量和保护设备，它通过电磁感应原理将高电流变换为低电流，从而方便测量和保护。

电流互感器的主要应用包括电流测量、电能计量、电力负荷监测和故障检测等。

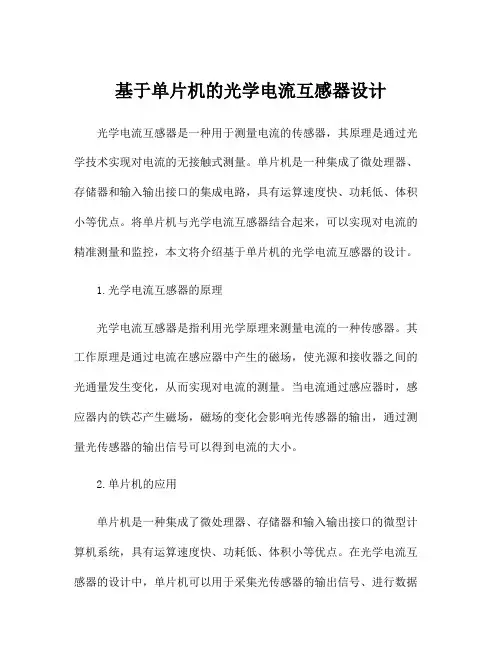

基于单片机的光学电流互感器设计光学电流互感器是一种用于测量电流的传感器，其原理是通过光学技术实现对电流的无接触式测量。

单片机是一种集成了微处理器、存储器和输入输出接口的集成电路，具有运算速度快、功耗低、体积小等优点。

将单片机与光学电流互感器结合起来，可以实现对电流的精准测量和监控，本文将介绍基于单片机的光学电流互感器的设计。

1.光学电流互感器的原理光学电流互感器是指利用光学原理来测量电流的一种传感器。

其工作原理是通过电流在感应器中产生的磁场，使光源和接收器之间的光通量发生变化，从而实现对电流的测量。

当电流通过感应器时，感应器内的铁芯产生磁场，磁场的变化会影响光传感器的输出，通过测量光传感器的输出信号可以得到电流的大小。

2.单片机的应用单片机是一种集成了微处理器、存储器和输入输出接口的微型计算机系统，具有运算速度快、功耗低、体积小等优点。

在光学电流互感器的设计中，单片机可以用于采集光传感器的输出信号、进行数据处理和显示。

通过单片机可以实现对电流的实时监测和数据记录，提高了光学电流互感器的测量精度和可靠性。

3.基于单片机的光学电流互感器设计方案（1）硬件设计在硬件设计方面，光学电流互感器主要由光源、感应器和单片机组成。

光源用于产生光源，感应器用于接收光源，单片机用于采集和处理感应器的输出信号。

光源和感应器之间通过电流产生的磁场相互作用，从而影响光传感器的输出，单片机通过AD转换器采集光传感器的输出信号，并进行数据处理。

同时，单片机还可以与外部显示器或电脑连接，实现对电流的实时监测和数据记录。

（2）软件设计在软件设计方面，单片机的程序需要实现光传感器数据的采集、处理和显示。

程序需要实现AD转换器的初始化和配置，以及对光传感器输出信号的采集和处理。

通过合适的算法和数据处理，可以得到电流的大小和波形，并在显示器上进行实时显示。

同时，程序还需要实现对电流数据的存储和传输，以便进行后续的分析和处理。

4.光学电流互感器的应用基于单片机的光学电流互感器可以应用于各种需要对电流进行精准测量和监控的场合，如电力系统、工业控制系统、电动汽车等。

电流互感器的原理和选用电流互感器（Current Transformer，简称CT）是一种用于测量和保护电路中电流的装置。

它通过感应电流来转换高电流为可测量的小电流，使得测量设备和保护装置能够安全地工作。

下面将详细介绍电流互感器的原理和选用。

一、电流互感器的原理电流互感器的原理基于法拉第电磁感应定律，即在一个闭合线圈内，当有电流通过时，会在线圈周围产生一个磁场。

电流互感器通常由一个环形的铁芯和线圈组成。

当被测电流通过铁芯上的一侧线圈时，会在铁芯中产生一个磁场。

根据法拉第电磁感应定律，这个磁场会感应出与被测电流成正比的电动势在另一侧的线圈上。

这样，高电流就可以通过电流互感器转换为可测量的小电流。

I2=(N2/N1)*I1其中，I1为被测电流，N1为被测电流通过的线圈匝数，I2为输出电流，N2为输出线圈匝数。

根据这个公式，可以根据需要选择合适的线圈匝数，以便将高电流转换为适合测量和保护装置的低电流。

二、电流互感器的选用1.测量范围：根据被测电流的范围选择合适的电流互感器。

一般来说，电流互感器的额定测量范围应大于被测电流的最大值，以确保测量的准确性。

2.额定负荷：电流互感器的额定负荷是指在额定电流下，可以连续工作的时间。

根据被测电流的特点和工作环境的需求，选择合适的额定负荷，以确保电流互感器的长期稳定性。

3.准确性：电流互感器的准确性是指输出电流与被测电流之间的差异。

根据测量的精度要求，选择合适的准确性等级，一般有0.2级、0.5级和1级等。

4.频率响应：电流互感器的频率响应是指在不同频率下的输出电流与被测电流之间的差异。

根据被测电流的频率特点，选择具有合适频率响应的电流互感器。

5.安装方式：根据安装环境的不同，选择合适的安装方式。

常见的安装方式有插入式和固定式两种。

插入式电流互感器适用于已有电路中的电流测量，而固定式电流互感器适用于新建电路和设备。

6.阻抗：电流互感器的阻抗是指在额定电流下的阻抗大小。

电流互感器的结构原理电流互感器，也被称为电流互感器，是一种广泛应用于电力系统中的电气测量设备。

它的主要功能是将高电压、高电流的电力设备输出的电流信号降低为适合测量和保护装置使用的小电流信号。

在电力系统中，电流互感器扮演着重要的角色，它能够确保系统的安全运行并提供准确的电流测量。

电流互感器的结构原理是通过电感作用来实现的。

电感是指导体中的电流随时间变化而引起的自感应电动势，它是电流变压器的关键元件。

电流互感器通常由磁芯、一次绕组、二次绕组和外壳构成。

我们来了解一下电流互感器的磁芯。

磁芯是电流互感器的核心部件，它能够集中磁场并提高电流互感器的灵敏度。

常见的磁芯材料有硅钢片和纳米晶材料。

硅钢片具有高导磁率和低磁滞损耗的特性，而纳米晶材料则具有更高的导磁率和更低的磁滞损耗，能够提高电流互感器的测量精度。

我们来了解一下电流互感器的一次绕组。

一次绕组是通过与被测电流线圈相连接，使得电流能够通过互感器的一次绕组。

一次绕组一般由导线绕制而成，并且它承受着测量电流的作用。

接下来，我们来了解一下电流互感器的二次绕组。

二次绕组是通过与测量和保护装置相连接，将步骤3的小电流信号输出。

当一次绕组中的电流变化时，通过互感作用，二次绕组中也会产生相应的电流变化，从而实现电流信号的降压放大。

我们来了解一下电流互感器的外壳。

外壳是保护电流互感器内部元件不受外界环境和损坏的作用。

通常情况下，外壳由绝缘材料制成，以确保电流互感器的安全运行。

在电力系统中，电流互感器扮演着至关重要的角色。

它不仅可以提供准确的电流测量，还可以实现对电力系统的保护。

在过载或短路情况下，电流互感器能够及时检测到异常电流，并触发保护装置，保障系统的安全运行。

在个人观点上，电流互感器作为电力系统中的关键设备，其结构原理对于电力系统的可靠运行起着重要的作用。

通过合理的结构设计和科学的制造工艺，电流互感器能够提供稳定、准确的电流测量，进而保护电力设备和维护系统的运行安全。

电流互感器的工作原理电流互感器是一种测量电流的装置，常用于电力系统中。

它的工作原理基于电磁感应，通过互感作用将高电流转化为可以测量的较小电流。

本文将介绍电流互感器的工作原理以及相关应用。

一、引言电流互感器是电力系统中常见的测量设备。

它能够将高电流通过互感作用转化为可测量的小电流，以便进行电流的监测和检测。

电流互感器在电力系统中起着至关重要的作用，帮助实现电力负荷监控、电能计量和保护等功能。

二、电流互感器的结构电流互感器通常由铁芯、一次绕组、二次绕组和外壳等组成。

铁芯是互感器的主要部分，它由铁制成，具有良好的导磁性能。

一次绕组是将待测电流引入互感器的部分，而二次绕组是从互感器输出检测电流的部分。

外壳则用于保护互感器的内部结构。

三、电流互感器的工作原理电流互感器的工作原理基于法拉第电磁感应定律。

当一根导线中有电流通过时，会产生一个磁场。

当另一根导线靠近时，磁场会引起这根导线中的电流。

互感器利用这一原理实现高电流到小电流的转换。

具体来说，当待测电流通过一次绕组时，它在铁芯中产生一个磁场。

这个磁场会穿过二次绕组，并诱导出一个小电流。

由于二次绕组的匝数较少，所以输出的电流较小。

通过调整一次绕组和二次绕组的匝数比例，可以实现电流的准确测量。

四、电流互感器的应用电流互感器在电力系统中有着广泛的应用。

一方面，它们用于电能计量，帮助实现电力的精确计费和用电量的统计。

另一方面，电流互感器也被应用于电力保护系统中，用于检测电流异常和故障情况，从而及时采取保护措施，防止设备受损。

此外，电流互感器还广泛用于电力负荷监测和控制系统。

通过实时监测电流，可以对电力负荷进行合理分配，提高电力系统的运行效率。

五、电流互感器的优缺点电流互感器具有许多优点。

首先，它们能够将高电流转化为可测量的小电流，方便进行检测和测量。

其次，电流互感器具有较高的精度和可靠性，能够满足电力系统对电流测量的要求。

此外，它们还具有体积小、重量轻的特点，便于安装和维护。

电流互感器的原理及应用1. 电流互感器的概述电流互感器（Current Transformer，简称CT）是一种常见的电气设备，主要用于测量和保护电力系统中的电流。

它是一种变压器，能够将高电流转换为可测量的低电流，以便于计量、监测和控制电力系统中的电流。

2. 电流互感器的工作原理电流互感器的工作原理基于法拉第电磁感应定律。

当电流通过电流互感器的一侧线圈时，其磁场会感应出另一侧线圈上的电压。

这个感应的电压与通过电流互感器的电流成正比，并且与线圈的绕组比例有关。

3. 电流互感器的结构电流互感器通常由铁芯、一侧线圈和二侧线圈组成。

- 铁芯：电流互感器的铁芯通常由铁磁材料制成，如硅钢片。

铁芯的主要作用是集中磁场，提高感应电压的效果。

- 一侧线圈：一侧线圈是将待测电流通过的线圈。

它通常由大截面的铜导线绕成，确保可以通过较大的电流。

- 二侧线圈：二侧线圈是感应电压的线圈。

它通常由细导线绕成，以提供较高的转比，从而将高电流转换为低电流。

4. 电流互感器的应用电流互感器在电力系统中有广泛的应用，主要包括以下几个方面：4.1. 电流测量电流互感器被广泛用于电力系统中的电流测量。

它可以将高电流通过线圈转换为低电流，以便于使用电流表或电流变送器进行准确测量。

电流互感器不仅可以测量交流电流，还可以用于直流电流测量。

4.2. 电力系统的保护电力系统中的电流互感器还用于电力系统的保护。

它们可用于检测电流异常，如短路或过载。

当电流超出设定的范围时，电流互感器将触发保护设备，以避免电力系统发生故障。

4.3. 仪表和控制电流互感器也被用于仪表和控制系统中。

它们可以将高电流转换为低电流，以满足仪表的输入范围要求。

此外，电流互感器还可用于电力系统的控制，如负载管理和功率因数改善。

4.4. 电能计量电流互感器在电能计量中起到关键作用。

它们可以将高电流转换为适合电能表测量的低电流。

通过使用电流互感器，电能供应商可以准确测量用户的电能消耗，实现精确的计费。

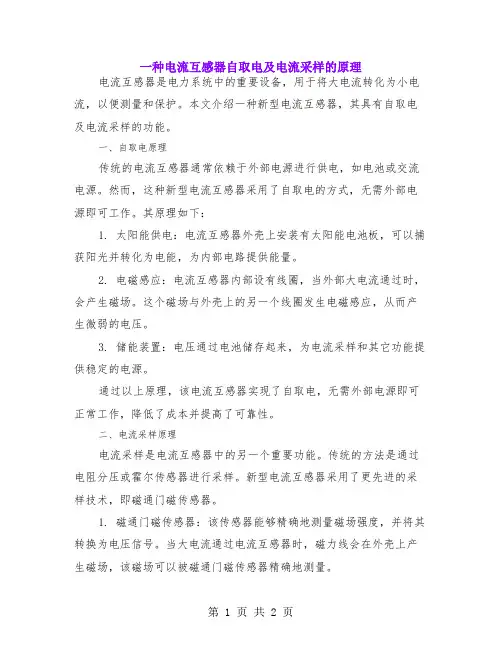

一种电流互感器自取电及电流采样的原理电流互感器是电力系统中的重要设备，用于将大电流转化为小电流，以便测量和保护。

本文介绍一种新型电流互感器，其具有自取电及电流采样的功能。

一、自取电原理传统的电流互感器通常依赖于外部电源进行供电，如电池或交流电源。

然而，这种新型电流互感器采用了自取电的方式，无需外部电源即可工作。

其原理如下：1. 太阳能供电：电流互感器外壳上安装有太阳能电池板，可以捕获阳光并转化为电能，为内部电路提供能量。

2. 电磁感应：电流互感器内部设有线圈，当外部大电流通过时，会产生磁场。

这个磁场与外壳上的另一个线圈发生电磁感应，从而产生微弱的电压。

3. 储能装置：电压通过电池储存起来，为电流采样和其它功能提供稳定的电源。

通过以上原理，该电流互感器实现了自取电，无需外部电源即可正常工作，降低了成本并提高了可靠性。

二、电流采样原理电流采样是电流互感器中的另一个重要功能。

传统的方法是通过电阻分压或霍尔传感器进行采样。

新型电流互感器采用了更先进的采样技术，即磁通门磁传感器。

1. 磁通门磁传感器：该传感器能够精确地测量磁场强度，并将其转换为电压信号。

当大电流通过电流互感器时，磁力线会在外壳上产生磁场，该磁场可以被磁通门磁传感器精确地测量。

2. 采样电路：采样电路将磁通门磁传感器的输出信号转换为数字信号，以便进行后续处理和分析。

该电路还包括滤波器和放大器，以改善信号的质量并减小噪声干扰。

通过以上原理，该电流互感器可以实现电流的精确采样，并将其转换为可处理的数字信号。

这为电力系统提供了精确的电流数据，有助于提高系统的安全性和效率。

三、应用场景该电流互感器适用于各种电力系统场合，如电网监控、电力自动化、电机控制等。

其自取电和电流采样的特性使得它成为一种理想的选择，特别是在无电源或电源不稳定的环境中。

四、结论本文详细介绍了新型电流互感器自取电及电流采样的原理。

该电流互感器采用太阳能供电、电磁感应和磁通门磁传感器等技术，实现了自取电和精确的电流采样。

电流互感器的工作原理
首先，电流互感器由铁芯和线圈组成。

当电流通过主导线圈时，产生的磁场会
通过铁芯传导到次级线圈上。

次级线圈中感应出的电流信号与主导线圈中的电流信号成正比，但是次级线圈中的电流信号通常是非常小的。

这样，电流互感器就实现了将高电流转换成为低电流的功能。

其次，电流互感器的工作原理还涉及到磁通量的变化。

当电流通过主导线圈时，产生的磁场会导致铁芯中的磁通量发生变化。

这种磁通量的变化会诱导出次级线圈中的电动势，从而产生次级线圈中的电流信号。

这个过程就是基于电磁感应定律的原理，即磁通量的变化会诱导出感应电动势。

最后，电流互感器的工作原理还与其内部的电路和信号处理有关。

通常，电流
互感器会通过内部的电路对次级线圈中的信号进行放大和处理，从而得到准确的输出信号。

这个过程还涉及到对信号的滤波和校准，以确保输出的信号符合实际电路中的电流变化情况。

总的来说，电流互感器的工作原理是基于电磁感应的原理，通过主导线圈和次
级线圈之间的磁场耦合，将高电流转换成为低电流，并通过信号处理得到准确的输出信号。

这种工作原理使得电流互感器在电力系统、工业控制和电子设备中得到了广泛的应用，为电流的测量和监控提供了重要的技术支持。

电流互感器伏安特性和10%误差曲线的原理和分析方法一、电流互感器的工作原理电流互感器（CT）是变换电流的电气设备，它的主要功能是向二次系统提供电流信号以反映一次系统的工作情况。

目前，电力系统应用比较广泛的是带铁芯的无气隙式电流互感器，其基本结构与变压器相同并按照变压器工作原理工作。

（如下图）K1K2图1图2 CT一次侧绕组串接于电网，二次侧绕组与测量仪表或继电器的电流线圈相串联。

图中L1、L2和K1、K2表示电流互感器一次、二次绕组。

此为一般CT 的简单原理图。

CT的额定变比K＝I1/I2＝N2/N1，为原方与付方的匝数比。

对于理想CT：I1×N1＝I2×N2，I1：I2＝N2：N1当原方I1为1个电流时，付方产生I2＝（I1×N1/N2）个电流。

但在理论计算中常将付方电流I2进行归一化，即将I2归一化为归算电流I2’：I2’＝I2×K＝I2×N2/N1这样当原方电流I1为1个电流时，付方I2’也为1个电流，这样可以将CT简化为图2所示的T型网路等效电路用于计算。

下面为了描述方便归算电流I2’用符号I2来表示。

二、电流互感器的磁饱和特性带铁芯的电流互感器的结构形式是原方绕组和副方绕组通过一个共同的铁芯进行互感耦合。

正常工作时铁芯的磁通密度B很低，激磁电流Ij很小，故I2＝I1－Ij≈I1，I2与I1的误差极小。

当发生短路时原方短路电流将变得很大，使磁通密度B大大增加，Ij也相应增加。

在磁通密度B不很大时，Ij基本与B成线性增长，但B增加到一定程度后将出现饱和现象，磁通增加将变得困难，这时增加Ij并不能使磁通成线性增加，而是增加Ij时B增加越来越少。

磁通密度B与激磁电流Ij的关系曲线如图3，当B增加到一定程度后将出现饱和，这时Ij将急剧增大，于是I2＝I1－Ij就会出现较大误差。

这就是铁心饱和导致互感器出现大的传导误差的原理。

图3大的激磁电流Ij将会产生很大的功率Ij×U1，这个功率会使CT产生高的热量，达到一定程度还可能烧毁电流互感器；磁场由小变大产生的磁场交变引起大的磁力，从而导致铁心和硅钢片震动，所以我们经常能听到CT发出嗡嗡的声音。

电流互感器原理分析（准确级）及设计举例江阴市星火电子科技有限公司蒋大维电流互感器和变压器工作原理很像，在英文中变压器和互感器都是同样的表述“Transformer”，而电流互感器叫做“Current transformer”，这也表述了电流互感器和变压器的区别是，变压器是改变线路上的电压的，而电流互感器是改变线路上的电流的。

一个变压、一个变流，不同的是变压器变压的目的大多数是取得功率，而电流互感器的变流目的大多是为了测量或者保护，当然这个也没有绝对的。

电流互感器的工作原理是通过电磁感应将一次绕组的电流感应到二次绕组，电流互感器等值电路见图1。

1、电流互感器的等值电路图1：电流互感器的等值电路I1：一次电流；I2：二次电流；I0：励磁电流；r0：二次线包内阻；R b：二次负荷电阻分量；R2：二次总电阻；X2：二次总感抗，包含漏抗X0和二次负荷电抗分量X L。

通常有以下的计算：二次总电阻：R2=R b+r0；二次总感抗：X2=X L+X0；二次总阻抗：Z2=√（X22+R22）；二次电阻压降：U2=（Rb+r0）*I2；二次电动势：E2=Z2*I2。

为了直接能够看清楚各向量之间的关系，我们将电流互感器所有的向量画到一起。

2、电流互感器的向量图图2：电流互感器的向量图在水平轴上从左到右画上向量二次输出电流向量I2，长短表示数值大小，由于互感器内阻和互感器负荷的电阻分量产生了电压U2，同时U2超前I2一个角度，用向量U2在图中表示，同时由于Z2的存在产生二次感应电动势E2，所以E2超前I2一个角度α，α就是Z2的阻抗角。

要产生感应电动势，铁芯必须要有磁通，铁芯单位截面积的磁通密度叫做磁密B，也叫做磁感应强度,单位T，同时1T=10000GS(高斯)，其相位超前E2 90度。

B值可以计算：B=E2*10000/(4.44*S C*f*K*N2)。

S C:铁芯截面积，单位cm2；f：互感器工作频率，通常为50；K:铁芯的叠片（卷绕）系数，硅钢通常取到0.9-0.95，纳米晶0.8-0.9；N2:互感器的二次绕组匝数。

电流互感器的工作原理及特性
一、工作原理
电流互感器的工作原理与一般变压器相像。

如图中，当一次侧流过电流I1时，在铁芯中产生交变磁通，此磁通穿过二次绕组，产生电动势，在二次回路中产生电流I2。

电流互感器的一、二次额定电流之比，称为额定电流比，用Ki表示。

依据磁动势平衡原理，忽视励磁电流时，可以认为：
Ki=IN1/IN2≈N2/N1=KN
式中，IN1、IN2为一、二次绕组的额定电流；N1、N2为一、二次绕组匝数；KN为匝数比。

可见，由测量出的二次电流I2乘以额定电流比Ki即可测得一次实际电流I1。

二、特性
与一般变压器相比，电流互感器有如下特点：
1、一次电流的大小打算于一次负载电流，与二次电流大小无关。

2、正常运行时，由于二次绕组的负载是测量仪表和继电器的电流线圈，阻抗很小，二次绕组近似于短路工作状态。

3、运行中的电流互感器二次回路不允许开路，否则会在开路的两端产生高电压危及人生平安，或使电流互感器发热损坏。

所以，二次侧不允许安装熔断器，且二次连接导线应采纳截面积不小于2.5平方毫米的铜芯截面。

运行中当需要检修、校验二次仪表时，必需先将电流互感器的二次绕组或回路短接，再进行拆卸操作。

电流互感器的建模和仿真研究电流互感器是一种常见的用于电力系统中的传感器，能够将高电流转化成为低电流，从而避免了高电压误伤的风险。

在电能计量、保护及监控等方面都有着广泛的应用。

本文将会探讨电流互感器的建模和仿真研究。

一、电流互感器的原理及结构电流互感器的工作原理相对简单，它通过密绕线圈的设计，将电流隔离并降低，进而捕捉和输出一个低电流信号以提供检测和测量。

不同的电压和电流等级以及脉冲波高压的操作条件下，所选取的电感器的比率、精度以及负载等方面都非常重要。

电流互感器通常由一个圆柱形的铁芯和绕组组成，电流通过铁芯，使之磁化，进而产生磁通量，磁通量通过绕组，并产生电动势，这个电动势将信号变小再输出。

电流互感器有两类：模拟式的互感器和数字式互感器。

模拟式互感器是模拟电路，它把高电流信号转换成低电流信号，然后输出。

而数字式互感器则是数字电路，它将高电流转化成为数字信号，进行处理量化之后再输出。

二、建模和仿真研究为了更好地理解电流互感器的工作原理，我们可以利用一些仿真软件，比如MATLAB/Simulink，来进行建模和仿真研究。

1. 模拟式互感器建模首先我们先来看模拟式互感器的建模。

建模过程主要分为以下几个步骤：（1）建立电路模型，电路模型包括铁芯、绕组、负载和电源等；（2）确定各个元件的参数，例如铁芯的面积、磁导率、绕组的匝数、细节等；（3）应用基本的物理原理，编写方程或进行数值计算，以获得有关模型的数据；（4）制作图表，以便对模拟数据进行可视化展示。

2. 数字式互感器建模数字式互感器的建模相较于模拟式互感器相对简单。

因为数字化的优化使得尺寸更小，精度更高。

数字化的计算机实现使得电路模型没有了传统芯片的限制，可以轻松的建立模型、仿真。

仿真建模需要考虑许多因素，包括互感器的设计和材料的选择，模拟引导绕组的方向，引导磁通变化的影响。

建模是一个非常复杂的过程，需要经过多次调整和修改才能够获得准确的结果。

三、总结电流互感器是一种广泛应用于电力系统监控和保护的传感器。

电流互感器工作原理电流互感器是一种用于测量电流的电器设备，它通过感应电流产生的磁场来实现电流的测量。

在电力系统中，电流互感器扮演着非常重要的角色，它能够准确地测量电流大小，并将其转化为标准信号输出，为电力系统的安全运行提供了重要的数据支持。

电流互感器的工作原理主要是基于电磁感应的原理。

当电流通过导线时，会产生一个围绕导线的磁场，其大小与电流强度成正比。

电流互感器利用这一原理，通过线圈和铁芯的结构，将被测电流引入线圈中，产生磁场，再通过铁芯传递到次级线圈中，感应出次级线圈中的电流信号，从而实现电流的测量。

电流互感器通常由铁芯、一次线圈和次级线圈组成。

一次线圈是用来感应被测电流产生的磁场，次级线圈则是用来感应一次线圈中磁场产生的感应电动势，从而输出电流信号。

铁芯的作用是增强磁场，提高测量的灵敏度和准确性。

在实际应用中，电流互感器的工作原理可以通过以下步骤来详细解释，首先，当被测电流通过一次线圈时，会在铁芯中产生一个磁场。

然后，这个磁场会通过铁芯传导到次级线圈中，感应出次级线圈中的电流信号。

最后，次级线圈输出的电流信号经过放大和处理后，可以得到与被测电流大小成正比的标准信号。

电流互感器的工作原理决定了它具有很高的测量精度和线性度，能够在较大的电流范围内进行准确测量。

同时，由于其结构简单、可靠性高，因此在电力系统中得到了广泛的应用。

总的来说，电流互感器是一种基于电磁感应原理的电器设备，通过感应电流产生的磁场来实现电流的测量。

其工作原理简单清晰，具有很高的测量精度和线性度，是电力系统中不可或缺的重要设备。

希望通过本文的介绍，能够更加深入地了解电流互感器的工作原理，为电力系统的安全运行提供更多的支持和保障。
