基于单片机的音频信号分析仪的设计

基于单片机的音频信号分析仪设计
孙曼璐
【期刊名称】《电子制作》
【年(卷),期】2013(000)010
【摘要】音频信号分析仪是一种分析数字音频信号的分析装置，信号进入音频信号分析仪后，被转换成数字信号，再进行处理，提取信号的时域和频域特征。

通过音频信号分析仪可以用来进行语音识别、衡量音频设备性能等。

本设计中的音频信号分析仪以单片机和FPGA为设计核心，采用FFT法来分析音频信号频谱。

本设计中音频信号分析仪的模块有前级信号调理模块、有效值检波模块、采样保持模块等。

该音频信号分析仪的频谱测量频率范围为20 Hz~10 kHz，频率分辨率为5 Hz，幅度范围（峰-峰值）为10μV~20 V。

由于本设计的系统控制十分简单，而且设计成本低廉，因而该音频信号分析仪具有很好的实用前景。

【总页数】1页(P26-26)
【作者】孙曼璐
【作者单位】辽阳职业技术学院 111004
【正文语种】中文
【相关文献】
1.基于STM32的音频信号分析仪的设计与实现 [J], 陈坚;盛庆华;毛礼建;翟依依
2.基于单片机MSP430F5438的音频信号分析仪的设计 [J], 李建明
3.基于STM32的音频信号分析仪设计 [J], 郭嘉敬;黎扬欢
4.基于单片机的音频信号分析仪的设计 [J], 王平;江华丽;王毅;郑孔华
5.基于STM32的音频信号分析仪设计 [J], 郭嘉敬;黎扬欢
因版权原因，仅展示原文概要，查看原文内容请购买。

FFT在单片机上的实现摘要音频信号分析仪是一种可广泛见于各种音响、调音和录音设备上的，能实时地采样及分析输入的音频信号的频谱，并将其显示在显示屏上的设备，使人在聆听音乐时能对音乐的高低频能有直观的了解。

本文所介绍的即是这样一个音频信号分析系统。

系统的硬件由信号调理、控制处理器、显示模块三部分组成。

信号调理电路使信号可输入300mV~3V的交流音频信号。

这里只对单路信号处理：当电压较低时使用LM324运放获得增益，对超过12800Hz的信号进行滤波处理。

另外设置输出音频接口以便监听。

控制处理器采用51内核1T单片机STC12C60A5S2，晶振频率为32.768MHz。

该单片机自带8路10位高速ADC，这里只用1路ADC的高8位。

对信号连续采32个点进行浮点型FFT运算。

一次完整采样的时间为1.25ms，最高采样频率为25600Hz，分辨频率为800Hz~12800Hz，分16级。

显示部分主体为1602液晶显示屏，其具有2行×16列的8×5点显示点阵。

16分频谱将分别以柱高形式显示在显示屏上。

程序中设置了频率下落效果以使观感更好。

另设置了对比度调节电阻，使屏幕对比度可调。

关键词：FFT 单片机音频频谱THE REALIZATION OF FFT IN THEMICROCONTROALERABSTRACTAudio signal analyzer is a kind of device which can be widely found in various of audio, mixing and recording devices, and can sampling and analysis of the spectrum of the input have an intuitive audio signal and displays it on the display in real-time, people can are listening to Music for music when high frequency understanding. What presented in this article is just such an audio signal analysis system. The hardware of the system are formed with three parts: the signal conditioner, the control processor and the display module.Signal conditioning circuit makes the signal of 300mV ~ 3V AC audio signal available for inputting. In this system,we only process with single-channel signal: When the voltage is lower the system uses LM324 op amp to gain voltage, and as to signals more than 12800Hz it filters them. In addition the system sets an output audio interface for monitoring.The control processor of the system is the 51 cores 1T MCU STC12C60A5S2, with 32.768MHz crystal frequency. The device comes with 8-channel &10-bit high-speed ADC, where only one channel ADC high 8. The signal collected 32 points in consecutive floating-point FFT operation. A complete sampling time is 1.25ms, the maximum sampling frequency is 25600Hz, and the distinguish frequency is 800Hz ~ 12800Hz, with 16 levels.The main display section is 1602 LCD screen, which has 2 rows ×16 columns - 8 × 5 dot display matrix. 16 points to the column height spectrum will be displayed on the display. The process of setting of the frequency drop in the perception of better effect. There is also contrast adjustment resistor, which makes the screen contrast adjustable.KEY WORDS：FFT,MCU,AUDIO SPECTRUM目录第1章绪论 (1)§1.1研究的背景及意义 (1)§1.1.1课题研究背景 (1)§1.1.2课题研究意义 (1)§1.2课题发展的状况 (1)§1.3设计任务 (2)第2章系统方案设计 (3)§2.1 系统方案设计 (3)§2.2系统硬件的选择 (3)§2.2.1处理器的比较与选择 (3)§2.2.2采样模块的确定 (4)§2.2.3显示器件的比较和选择 (4)第3章系统硬件设计 (5)§3.1 单片机STC12C5A60S2 (5)§3.1.1单片机STC12C5A60S2功能简介 (5)§3.1.2 单片机STC12C5A60S2引脚图 (6)§3.1.2 单片机的最小系统 (6)§3.2 显示屏LCD1602 (7)§3.2.1 LCD1602简介 (7)§3.2.2 LCD1602的硬件连接 (8)§3.3.1 LM324电压增益与偏移电路 (9)§3.3.2 滤波电路 (10)第4章系统软件设计 (11)§4.1系统软件总体设计 (11)§4.2 系统软件详细设计 (12)§4.2.1 系统的准备和初始化 (12)§4.2.2 AD采样子程序 (13)§4.2.3 蝶形运算的FFT算法 (15)§4.2.4 显示子程序 (17)第5章系统调试 (20)§5.1 信号电压调试 (20)§5.2 单频率信号测试 (20)§5.2.1 实际频率分度测试 (21)§5.2.1 频率混叠和滤波效果 (22)§5.3 实际使用效果 (22)结论 (24)参考文献 (25)致谢 (26)附录 (27)一、主程序代码 (27)二、原理图 (35)第1章绪论§1.1研究的背景及意义§1.1.1课题研究背景在家庭影院、卡拉OK等音响系统中，实时显示音乐信号的频谱将为音响系统增不少色彩。

1
音频信号，这个音频信号再经功放模块由扬声器驱动播放音乐。

同时，音频信号又作为输入信号接到另外一个单片机系统，此单片机系统主要是完成音频信号的模数转换，并由内部软件通过快速傅里叶算法，实现音频信号在频域上的分析，最后量化输出，由LED点阵显示出频谱变化。

三、研究指向内容与过程
（一）研究指向
1. 降低设计、制作以及成品的成本；
2. 提高音频频谱与音乐的匹配度；
3. 开发电子产品专业课程的实训资源，使实训资源与生活相结合，便于电子专业学生的
学习与研究。

（二）研究内容
1、硬件设计
单片机我们选用STC12C5A60S2。

STC 公司的单片机不但和8051指令、管脚完全兼容，而且其片内的具有大容量程序存储器且是FLASH工艺的，其中STC12C5A60S2单片机内部就自带高达60K FLASHROM，这种工艺的存储器用户可以用电的方式瞬间擦除、改写。

而且STC 系列单片机支持串口程序烧写。

本设计系统由单片机模块、音频采集模块、滤波模块、按键模块、功放模块和显示模块六部分组成，如图1所示。

图1 音频频谱显示器的系统结构图
硬件电路图如图2所示，使用音频采集模块对输入的音频信号进行采样，经过FFT变换，然后取某些频率项的幅值，量化显示，驱动LED点阵，点亮相应的LED灯，其中显示模块即LED频谱显示电路。

图2左上方是滤波模块以及功放模块的设计，左下方是单片机模块的电路设计，右侧是LED频谱显示电路的设计。

其中，音频功放芯片选用8002，它是两个OTL电路桥式连接为BTL工作方式的音频功放。

2
3。

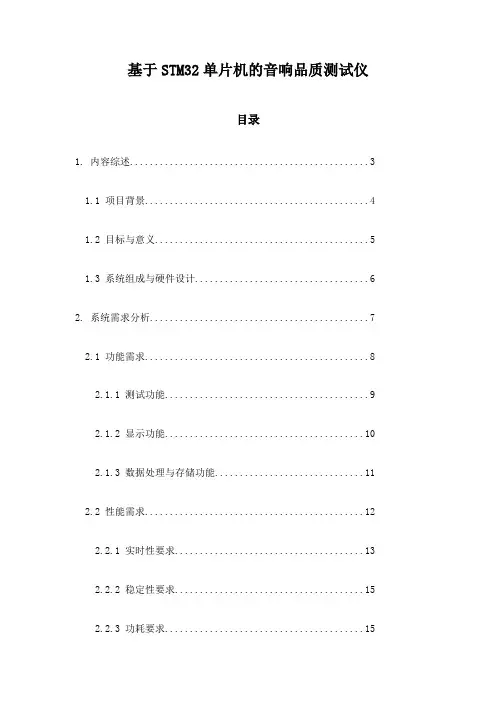

基于STM32单片机的音响品质测试仪目录1. 内容综述 (3)1.1 项目背景 (4)1.2 目标与意义 (5)1.3 系统组成与硬件设计 (6)2. 系统需求分析 (7)2.1 功能需求 (8)2.1.1 测试功能 (9)2.1.2 显示功能 (10)2.1.3 数据处理与存储功能 (11)2.2 性能需求 (12)2.2.1 实时性要求 (13)2.2.2 稳定性要求 (15)2.2.3 功耗要求 (15)2.3 硬件接口需求 (16)2.3.1 输入接口 (17)2.3.2 输出接口 (18)2.3.3 通信接口 (19)2.4 软件接口需求 (20)2.4.1 数据采集接口 (20)2.4.2 数据显示接口 (22)2.4.3 数据处理接口 (23)3. 系统设计与实现 (23)3.1 整体架构设计 (25)3.1.1 MCU选型与外围电路设计 (27)3.1.2 主要模块设计 (28)3.2 功能模块设计 (29)3.2.1 音频采集模块设计 (30)3.2.2 音频处理与分析模块设计 (31)3.2.3 数据显示模块设计 (32)3.2.4 数据存储与传输模块设计 (34)3.3 软件设计与实现 (35)3.3.1 主程序设计 (36)3.3.2 各功能模块驱动程序设计 (38)3.3.3 数据处理算法实现 (38)4. 系统测试与验证 (39)4.1 单元测试 (41)4.2 集成测试 (42)4.3 耐久性测试 (43)4.4 性能测试 (45)4.5 可靠性测试 (46)5. 结果分析与讨论 (48)5.1 测试数据分析结果讨论 (49)5.2 主要性能指标分析与讨论 (51)5.3 可能存在的问题及改进措施讨论 (53)6. 结论与展望 (54)6.1 主要工作总结 (55)6.2 进一步研究方向与展望 (56)6.3 对相关领域的意义与应用价值讨论 (57)1. 内容综述本报告将详细介绍一种基于32单片机的音响品质测试仪的设计、实现和应用。

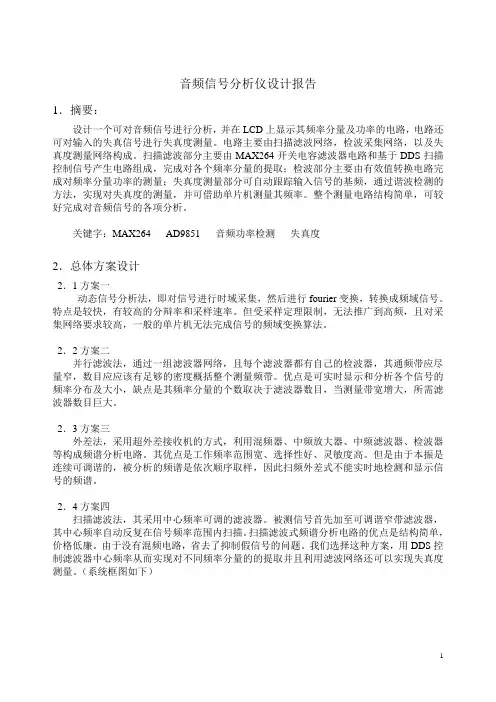

音频信号分析仪设计报告1．摘要：设计一个可对音频信号进行分析，并在LCD上显示其频率分量及功率的电路，电路还可对输入的失真信号进行失真度测量。
