实验室用静电纺丝设备参数
实验室用静电纺丝设备参数附件：小型纺丝机技术参数1.高压电源输入电压220V, 输出电压：0-50KV连续可调,输出电流1mA，输出电压及电流LED四位数字显示，具有输出过压和短路保护，安全互锁功能，拉弧放电保护功能。
性能稳定，纹波可达0.05%,十圈电位器电压和电流可调且有接口可实现远程控制。
2.微量注射泵2.1.微量注射泵型号参数：（双通道）适用注射器范围：10ul～140ml额定功率：115V~,0.25A；220V~,0.15A驱动装置：微处理器控制16细分步进电机，驱动与同步带连接的杠每微步推进距离：0.165um每微步注射液量：0.0919ul （60ml BD 注射器）最大步速:867steps/sec最小步速:1steps/30sec线速度范围：5um/min～13cm/min流量范围： 2.779ul/min～72.24ml/min（60ml注射器）2.2.喷丝头：直径为0.6-1.6mm多种医用金属针头。
可以上下调节喷头到接收装置的距离。
2.3. 溶液输送管：3mm四氟管3M.3.接收装置3.1.纤维接收装置（滚筒及变频电机）电机转速在10-1200转/分可调。
设备中的滚筒，轴心，材料为碳钢做镀锌处理。
变频电机用导线连接输送机的转速可设定。
3.2.滚筒：（做膜材）Φ50*300*Φ20*450（滚筒直径，滚筒长度；滚轴直径，滚轴长度）。
3.3.具有可视温控设备（0-100摄氏度）和湿度控制设备（0-80%）。
3.4.电纺丝机.箱体为不锈钢材质内含保温材料及绝缘板。
3.5. 具有自动加热和减热功能。
项目建议书：静电纺丝技术 -杨卫民(1)

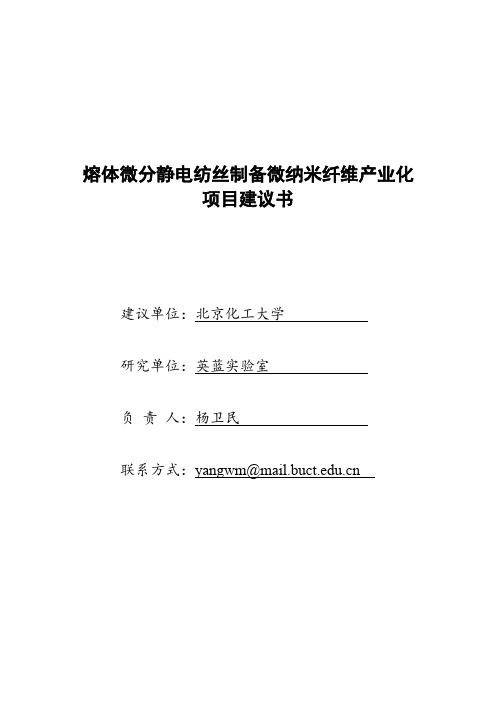

熔体微分静电纺丝制备微纳米纤维产业化项目建议书建议单位：北京化工大学研究单位：英蓝实验室负责人：杨卫民联系方式：yangwm@一．课题背景1.军事防护材料需求纳米技术作为21世纪一项关键技术，虽然目前应用研究尚不成熟，但由于其具有明显的军事潜力，因此极大地刺激着人们寻求纳米技术在军事上的应用。
其中纳米纤维由于其高比表面积、高孔隙率、反常的物化性能而受到广泛关注，被开发成军事防护服、防毒面具、防弹衣、高性能储氢材料等。
自然界中以蜘蛛网为例，对于普通人而言，蜘蛛网并不是什么了不起的东西，用扫帚轻轻一拂，蛛网就被扫掉了。
但是蜘蛛丝本身确实是大自然的奇迹,自然界中的蜘蛛丝直径有100纳米左右，是真正的纯天然纳米纤维。
如果用蜘蛛丝制成和普通钢丝绳一样粗细的绳索，可以吊起上千吨重的物体，其强度能与钢索相媲美。
再如美国军方和阿克隆大学利用静电纺丝技术开发的新型多功能防护服（图1），利用纳米纤维代替活性炭作为吸附介质，具有超强的过滤作用，同时保证了舒适性。
与常规纺织品比较，静电纺丝纳米纤维织物的透气性好，过滤效果优良，在防护服面料领域具有很好的应用前景。
图1静电纺丝纳米纤维用于军事防护服装2.气体滤膜近年来，随着汽车尾气排放、病毒传播及PM2.5的新标准实施，对于超细纤维过滤材料的需要越来越大。
传统的无纺布由于纤维较粗、孔隙不均一，对于空气过滤来说越来越不能适应社会需求，因此，开发纤维直径大小和分布范围可控、孔隙率更大、孔径更小且更加均匀的高性能空气滤膜材料，成为我国经济社会发展的急需。
根据实验室检测3M口罩可对PM2.5颗粒达到92%的过滤效率。
目前，课题组制备的纤维未经过热压工艺的纤维膜过滤效率就已达到80%，经过工艺优化、材料改进及热压后处理，可以超过3M技术水平（图2）。
此外，工业废气与废渣排放造成的环境污染，给人们生活环境与健康带来了灾难性的后果。
随着PM2.5污染的日益严重，废气治理成为‘十二五’期间的发展重点。
静电纺丝法实验报告(3篇)
第1篇一、实验目的1. 熟悉静电纺丝法的原理和操作步骤。
2. 掌握利用静电纺丝法制备纳米纤维的方法。
3. 分析不同参数对纳米纤维形态和性能的影响。
二、实验原理静电纺丝法是一种常用的制备纳米纤维的技术，利用高压电场使高分子溶液或熔体在喷丝头处形成细小的液滴，液滴在电场力、表面张力以及惯性力的共同作用下，拉伸形成纳米纤维。
通过控制实验参数，可以制备出具有不同直径、形态和性能的纳米纤维。
三、实验材料与设备材料：1. 聚乙烯醇（PVA）粉末2. 乙醇3. 纳米氧化锌（ZnO）设备：1. 静电纺丝机2. 电子天平3. 真空干燥箱4. 扫描电子显微镜（SEM）5. 透射电子显微镜（TEM）6. X射线衍射仪（XRD）四、实验步骤1. 配制PVA溶液：称取一定量的PVA粉末，加入适量乙醇溶解，搅拌均匀。
2. 配制纳米氧化锌溶液：称取一定量的纳米氧化锌，加入适量乙醇溶解，搅拌均匀。
3. 混合溶液：将PVA溶液和纳米氧化锌溶液按照一定比例混合均匀。
4. 静电纺丝：将混合溶液注入静电纺丝机，设置合适的电压、喷头与收集器距离等参数，进行静电纺丝。
5. 收集纳米纤维：将静电纺丝制备的纳米纤维收集在铝箔上，干燥。
6. 纳米纤维表征：利用SEM、TEM、XRD等手段对纳米纤维进行表征。
五、实验结果与分析1. SEM分析：从SEM图像可以看出，纳米纤维呈细长条状，直径在100-200nm之间，表面光滑。
2. TEM分析：从TEM图像可以看出，纳米纤维具有明显的纳米级特征，直径在30-50nm之间。
3. XRD分析：从XRD图谱可以看出，纳米纤维具有较好的结晶度，表明纳米氧化锌在纳米纤维中均匀分散。
六、讨论1. 实验结果表明，通过静电纺丝法制备的纳米纤维具有较好的结晶度和均匀的分散性，表明纳米氧化锌在纳米纤维中均匀分散。
2. 实验过程中，电压、喷头与收集器距离等参数对纳米纤维的直径和形态有较大影响。
适当提高电压和缩短喷头与收集器距离，可以制备出更细、更均匀的纳米纤维。

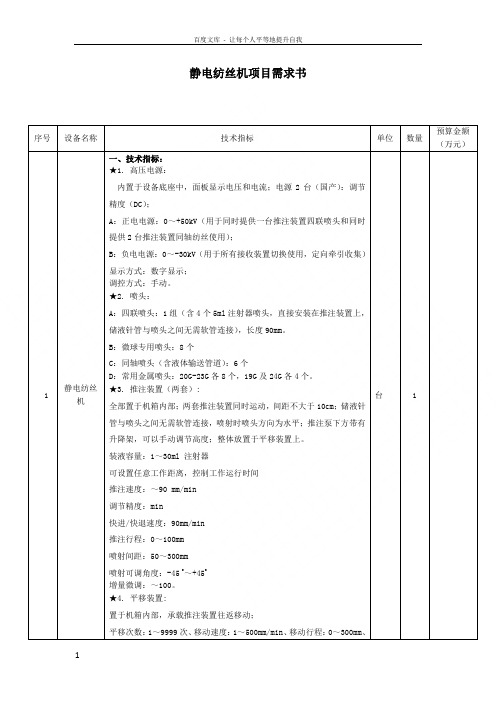

静电纺丝机项目需求书
静电纺丝机项目需求书序号设备名称技术指标单位数量预算金额（万元）1 静电纺丝机一、技术指标：★1. 高压电源：内置于设备底座中，面板显示电压和电流；电源2台（国产）：调节精度（DC）；A：正电电源：0～+50kV（用于同时提供一台推注装置四联喷头和同时提供2台推注装置同轴纺丝使用）；B：负电电源：0～-30kV（用于所有接收装置切换使用，定向牵引收集）显示方式：数字显示；调控方式：手动。
★2. 喷头：A：四联喷头：1组（含4个5ml注射器喷头，直接安装在推注装置上，储液针管与喷头之间无需软管连接），长度90mm。
B：微球专用喷头：8个C：同轴喷头（含液体输送管道）：6个D：常用金属喷头：20G-23G各8个，19G及24G各4个。
★3. 推注装置（两套）:全部置于机箱内部；两套推注装置同时运动，间距不大于10cm；储液针管与喷头之间无需软管连接，喷射时喷头方向为水平；推注泵下方带有升降架，可以手动调节高度；整体放置于平移装置上。
装液容量：1～30ml 注射器可设置任意工作距离，控制工作运行时间推注速度：～90 mm/min调节精度：min快进/快退速度：90mm/min推注行程：0～100mm喷射间距：50～300mm喷射可调角度：-45 o～+45o增量微调：～100。
★4. 平移装置:置于机箱内部，承载推注装置往返移动；平移次数：1～9999次、移动速度：1～500mm/min、移动行程：0～300mm、台 1往复平移距离：0～150mm、增量微调：～100。
★5. 接收装置：A：喷丝接收器转速：0～140rpm喷丝接收器尺寸：直径100mm，长度250mm，圆柱型。
B：取向接收器转速：0-2800 rpm。
取向接收器尺寸：直径约100mm，长度约50mm，圆柱型C：管型接收器转速：0～205 rpm管型接收器尺寸：φ1-φ8mm，圆柱型（可悬挂于接收器A前方）D：微球接收装置：直径5～10cm，转速300～1500rpmE：平板接收（平面和图案化两用，可悬挂于接收器A前）F：旋转圆盘接受器尺寸：直径150mm，转速0-500rpm。
静电纺丝商业计划书
产品应用领域与优势
医药领域
静电纺丝技术可用于制备 生物可降解材料、药物载 体、人工器官等医疗器械 和用品，具有广阔的市场 前景。
生物工程领域
静电纺丝技术可用于制备 生物相容性材料、纳米纤 维基复合材料等，在组织 工程和生物材料领域具有 重要应用价值。
环保领域
静电纺丝技术可用于制备 高效过滤材料、纳米纤维 增强水处理剂等环保材料 ，具有高效、环保等优点 。
市场推广计划
通过广告宣传、网络推广、社交媒体等多种渠道，提高 品牌知名度和产品曝光率，吸引更多潜在客户。同时， 与合作伙伴建立良好的合作关系，共同开拓市场。
06
团队组成与管理方案
团队成员背景与专业领域
静电纺丝技术专家
具有多年静电纺丝领域的研 究经验，熟悉静电纺丝的工 艺、材料研发及设备设计。
1
市场开发专员
02
随着科技的不断进步，静电纺 丝技术逐渐应用于医疗、环保 、能源等领域，市场需求不断 增长。
03
目前，市场上静电纺丝设备及 材料供应主要来自美国、欧洲 等国家和地区，国内市场存在 较大的发展空间。
项目概述
01
本项目旨在开发具有自主知识产权的静电纺丝设备及
材料，满足国内外市场需求。
02
通过技术创新和产业升级，提高静电纺丝设备的生产
管理风险与应对措施
管理不善带来的风险
企业的管理水平和效率直接影响着静电纺丝 生产的效益和质量。为降低管理风险，企业 应建立健全的管理制度和管理体系，明确各 级职责和权限，加强内部沟通和协调，确保 生产和管理活动的有序进行。
人才流失风险
静电纺丝生产过程中涉及到的技术和知识较 为复杂，专业人才的流失可能会给企业带来 较大的损失。为应对人才流失风险，企业应 建立健全的人才培养和激励机制，提供良好 的职业发展平台和福利待遇，吸引和留住人 才。
项目建议书静电纺丝技术-杨卫民
项目建议书静电纺丝技术-杨卫民
包括概述、需求分析、方案介绍、预算等
概述
静电纺丝技术是一种全新的原料加工和制造技术，它将自然界和实验室中的材料及混合物制作成智能材料，要求快速、精确准确。
本技术是利用分子级别的理论分析，采用不同的工艺进行挤压、热处理、烧结等等，可以实现静电纺丝形成均匀、稳定、有机的结构。
本技术的关键在于利用静电力，制造出一种非常细小的料线，从而可以达到高性能、低成本、高速度等。
本技术可以用于生产电子产品、航空航天等行业，以及在制造多层印刷电路板、智能传感器、复杂微型电缆等方面可以发挥极大的效用。
需求分析
本技术需要具备一定的研发能力，以及具备科学分析和解决问题的能力。
要实现本项目的成功，就需要解决以下几个问题：
1、如何选择合适的原料，并确定其最佳工艺参数？
2、如何控制熔化温度，从而达到最佳的拉伸强度和纤维结构？
3、如何确定可靠的控制参数，以及最佳利用外加电场的方式？
4、如何开发良好的控制系统，以及解决系统的容错性。
方案介绍
本项目的方案主要包括以下几个部分：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
快进/快退速度：90mm/min
推注行程：0～100mm
喷射间距：50～300mm
喷射可调角度：-45o～+45o
增量微调：0.001～100。
★4.平移装置:
置于机箱内部，承载推注装置往返移动；
平移次数：1～9999次、移动速度：1～500mm/min、移动行程：0～300mm、
往复平移距离：0～150mm、增量微调：0.001～100。
全部置于机箱内部；两套推注装置同时运动，间距不大于10cm；储液针管与喷头之间无需软管连接，喷射时喷头方向为水平；推注泵下方带有升降架，可以手动调节高度；整体放置于平移装置上。
装液容量：1～30ml注射器
可设置任意工作距离，控制工作运行时间
推注速度：0.001～90 mm/min
调节精度：0.001mm/min
控制精密度：0.001；具有历史数据查询功能、操作参数存储功能、可设置实验增量、可调用实验参数、可显示实验进展时间、可任意设定实验时间，可控制推注、平移、接收装置协同运转或单独运转。
7.环境控制：
空间温度：室温～70℃可调，精度±5℃（触摸屏控制，碳化硅管加热）；
空间湿度：30%～80%可调，精度±5%（触摸屏控制，机箱底部内置超声波加湿器）；
D：微球接收装置：直径5～10cm，转速300～1500rpm
E：平板接收（平面和图案化两用，可悬挂于接收器A前）
F：旋转圆盘接受器尺寸：直径150mm，转速0-500rpm。
喷丝接收器与喷丝口间距离：50～280mm内连续可调，所有接受装置（微球接受装置除外）均可连接负压。
★6.控制装置:
主机：7寸OMRON®进口触摸屏控制系统，整合于机箱面板上，手指点触控制，工作过程中参数改变实时响应无需停机；
显示方式：数字显示；
调控方式：手动。
★2.喷头：
A：四联喷头：1组（含4个5ml注射器喷头，直接安装在推注装置上，储液针管与喷头之间无需软管连接），长度90mm。
B：微球专用喷头：8个
C：同轴喷头（含液体输送管道）：6个
D：常用金属喷头：20G-23G各8个，19G及24G各4个。
★3.推注装置（两套）:
台
1
9.80
备注：
1、加★项为实质性指标必须满足；
2、中标后一周内签订供货合同，合同签订后一个月内供货,货到安装调试并验收合格后支付合同金额的90%，设备验收合格满一年并经设备使用人对售后服务确认后支付剩余10%。
体积不超过1立方，可直接放到实验台上；
外壳材质：铁板，白色喷漆防锈涂层；
重量：约130kg；
供电要求：220V, 50Hz，额定功率2000W。
二、其它说明：
提供一年免费质保。
三、培训要求：
静电纺丝机交货安装调试后，厂家安排专人对本院老师、学生免费进行一次各功能应用培训。
四、配件需求：
本型号仪器技术指标中所列配件如针头及满足本机器各功能使用所需配件（钢瓶除外）如高压连接线、各量程注射器固定器必须配备。
静电纺丝机项目需求书
序号
设备名称
技术指标
单位
数量
预算金额（万元）
1
静电纺丝机
一、技术指标：
★1.高压电源：
内置于设备底座中，面板显示电压和电流；电源2台（国产）：调节精度0.01kV（DC）；
A：正电电源：0～+50kV（用于同时提供一台推注装置四联喷头和同时提供2台推注装置同轴纺丝使用）；
B：负电电源：0～-30kV（用于所有接收装置切换使用，定向牵引收集）
★5.接收装置：
A：喷丝接收器转速：0～140rpm
喷丝接收器尺寸：直径100mm，长度250mm，圆柱型。
B：取向接收器转速：0-2800rpm。
取向接收器尺寸：直径约100mm，长度约50mm，圆柱型
C：管型接收器转速：0～205rpm
管型接收器尺寸：φ1-φ8mm，圆柱型（可悬挂于接收器A前方）
空间气压：常压，不可调；
空间气氛：空气或其它气体接口（钢瓶用户自配）。
8.附属装置：
LED观测灯、紫外灯、排风口(附带通风管道，长度2m)、顶部通风扇（触摸屏控制）。
9.安全装置：
电源过压保护、源过流保护、工作运行警示灯、突发急停按钮、防漏电开关。
10.外形规格：
外形尺寸：82cm×95cm×95cm；
推注行程：0～100mm
喷射间距：50～300mm
喷射可调角度：-45o～+45o
增量微调：0.001～100。
★4.平移装置:
置于机箱内部，承载推注装置往返移动；
平移次数：1～9999次、移动速度：1～500mm/min、移动行程：0～300mm、
往复平移距离：0～150mm、增量微调：0.001～100。
全部置于机箱内部；两套推注装置同时运动，间距不大于10cm；储液针管与喷头之间无需软管连接，喷射时喷头方向为水平；推注泵下方带有升降架，可以手动调节高度；整体放置于平移装置上。
装液容量：1～30ml注射器
可设置任意工作距离，控制工作运行时间
推注速度：0.001～90 mm/min
调节精度：0.001mm/min
控制精密度：0.001；具有历史数据查询功能、操作参数存储功能、可设置实验增量、可调用实验参数、可显示实验进展时间、可任意设定实验时间，可控制推注、平移、接收装置协同运转或单独运转。
7.环境控制：
空间温度：室温～70℃可调，精度±5℃（触摸屏控制，碳化硅管加热）；
空间湿度：30%～80%可调，精度±5%（触摸屏控制，机箱底部内置超声波加湿器）；
D：微球接收装置：直径5～10cm，转速300～1500rpm
E：平板接收（平面和图案化两用，可悬挂于接收器A前）
F：旋转圆盘接受器尺寸：直径150mm，转速0-500rpm。
喷丝接收器与喷丝口间距离：50～280mm内连续可调，所有接受装置（微球接受装置除外）均可连接负压。
★6.控制装置:
主机：7寸OMRON®进口触摸屏控制系统，整合于机箱面板上，手指点触控制，工作过程中参数改变实时响应无需停机；
显示方式：数字显示；
调控方式：手动。
★2.喷头：
A：四联喷头：1组（含4个5ml注射器喷头，直接安装在推注装置上，储液针管与喷头之间无需软管连接），长度90mm。
B：微球专用喷头：8个
C：同轴喷头（含液体输送管道）：6个
D：常用金属喷头：20G-23G各8个，19G及24G各4个。
★3.推注装置（两套）:
台
1
9.80
备注：
1、加★项为实质性指标必须满足；
2、中标后一周内签订供货合同，合同签订后一个月内供货,货到安装调试并验收合格后支付合同金额的90%，设备验收合格满一年并经设备使用人对售后服务确认后支付剩余10%。
体积不超过1立方，可直接放到实验台上；
外壳材质：铁板，白色喷漆防锈涂层；
重量：约130kg；
供电要求：220V, 50Hz，额定功率2000W。
二、其它说明：
提供一年免费质保。
三、培训要求：
静电纺丝机交货安装调试后，厂家安排专人对本院老师、学生免费进行一次各功能应用培训。
四、配件需求：
本型号仪器技术指标中所列配件如针头及满足本机器各功能使用所需配件（钢瓶除外）如高压连接线、各量程注射器固定器必须配备。
静电纺丝机项目需求书
序号
设备名称
技术指标
单位
数量
预算金额（万元）
1
静电纺丝机
一、技术指标：
★1.高压电源：
内置于设备底座中，面板显示电压和电流；电源2台（国产）：调节精度0.01kV（DC）；
A：正电电源：0～+50kV（用于同时提供一台推注装置四联喷头和同时提供2台推注装置同轴纺丝使用）；
B：负电电源：0～-30kV（用于所有接收装置切换使用，定向牵引收集）
★5.接收装置：
A：喷丝接收器转速：0～140rpm
喷丝接收器尺寸：直径100mm，长度250mm，圆柱型。
B：取向接收器转速：0-2800rpm。
取向接收器尺寸：直径约100mm，长度约50mm，圆柱型
C：管型接收器转速：0～205rpm
管型接收器尺寸：φ1-φ8mm，圆柱型（可悬挂于接收器A前方）
空间气压：常压，不可调；
空间气氛：空气或其它气体接口（钢瓶用户自配）。
8.附属装置：
LED观测灯、紫外灯、排风口(附带通风管道，长度2m)、顶部通风扇（触摸屏控制）。
9.安全装置：
电源过压保护、源过流保护、工作运行警示灯、突发急停按钮、防漏电开关。
10.外形规格：
外形尺寸：82cm×95cm×95cm；
