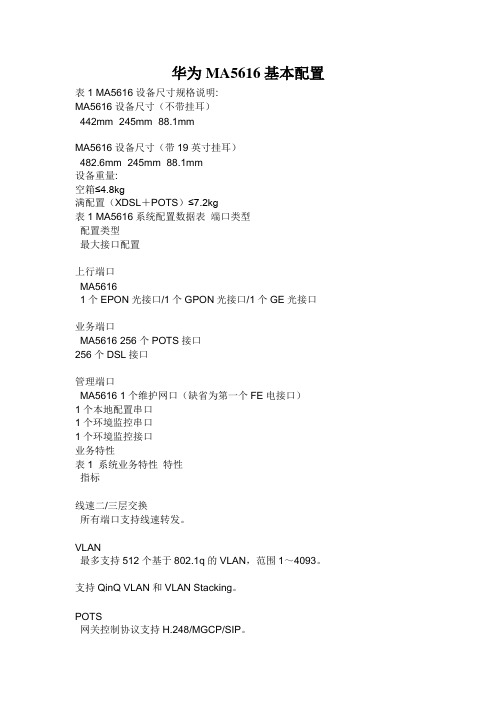

华为MA5616基本配置表1 MA5616设备尺寸规格说明:MA5616设备尺寸（不带挂耳）442mm×245mm×88.1mmMA5616设备尺寸（带19英寸挂耳）482.6mm×245mm×88.1mm设备重量:空箱≤4.8kg满配置（XDSL＋POTS）≤7.2kg表1 MA5616系统配置数据表端口类型配置类型最大接口配置上行端口MA56161个EPON光接口/1个GPON光接口/1个GE光接口业务端口MA5616 256个POTS接口256个DSL接口管理端口MA5616 1个维护网口（缺省为第一个FE电接口）1个本地配置串口1个环境监控串口1个环境监控接口业务特性表1 系统业务特性特性指标线速二/三层交换所有端口支持线速转发。
VLAN最多支持512个基于802.1q的VLAN，范围1～4093。
支持QinQ VLAN和VLAN Stacking。
POTS网关控制协议支持H.248/MGCP/SIP。
支持最大256个POTS用户接入。
MSTP兼容STP/RSTP。
ARP支持静态ARP和ARP协议。
报文抑制支持基于EPON端口和GPON端口的广播、组播和未知单播的报文抑制。
MAC地址表地址自学习：IEEE 802.1D标准。
地址表规格：最多支持16k个MAC地址。
QoS支持基于三色双速率的IP流量模板。
支持基于用户端口的限速。
EPON/GPON光口支持基于DBA的带宽管理。
支持PQ、WRR或PQ+WRR三种调度模式。
支持基于业务流的优先级标记。
支持基于ACL流的优先级标记。
上下行业务可以根据优先级标记映射到不同的优先级队列，并进行调度。
支持基于ACL的允许/禁止访问控制。
安全特性操作用户权限分级管理机制。
支持用户二层隔离和受控互访。
EPON系统下行采用三重搅动算法进行数据加密。
支持通过PLOAM消息进行符合ITU-T G.984定义的动态密钥交换。
第一部分基站硬件介绍1.1 DBBP530基站系统概述DBBP530基站系统是华为新一代TD-SCDMA分布式基站，采用业界技术领先的多形态统一模块设计，具有体积小、容量大、功耗低、易于快速部署等特点。
1.1.1 DBBP530基站系统系统组成DBBP530基站系统的功能模块可灵活组合，以满足不同场景下的无线覆盖要求。
DBBP530基站系统的系统组成如图所示。
DBBP530基站系统的系统组成BBU设备是基带处理单元，完成NodeB与RNC之间的信息交互。
BBU与RRU之间使用光纤连接。
天馈系统接收上行信号，发射下行信号。
LMT（Local Maintenance Terminal）是安装了“华为本地维护终端”软件组，并与网元的实际操作维护网络连通的操作维护终端。
LMT可通过DBBP530维护DBBP530基站系统。
1.2 DBBP530设备DBBP530设备是基带处理单元，完成NodeB与RNC之间的信息交互。
DBBP530的主要功能包括：∙提供与RNC通信的物理接口，完成NodeB与RNC之间的信息交互。
∙提供与RRU通信的CPRI接口。
∙提供与LMT（或DOMC920）连接的维护通道。
∙完成上下行数据处理功能。
∙集中管理整个NodeB系统，包括操作维护和信令处理。
∙提供系统时钟。
DBBP530外形DBBP530采用19英寸盒式结构，高度为2U，提供8种业务单板插槽、两个电源单板插槽、1个风扇模块插槽。
DBBP530外形如图所示。
DBBP530外形DBBP530面板DBBP530的前面板共有11个槽位，除电源、风扇槽位，其它槽位可根据实际需求，配置不同的单板。
DBBP530面板如图所示。
DBBP530面板外观说明：BBP与BBI面板外观一致，但BBP不具有外接光接口功能。
1.2.1 MPT单板MPT（Main Processing&Transmission unit）单板是DBBP530的主控传输板，为其他单板提供信令处理和资源管理功能。
1.1 BBU3900外观
BBU3900是一个19英寸宽、2U高的小型化的盒式设备，可安装在室内
环境或有防护功能的室外机柜中。
BBU3900外观如错误！未找到引用源。
所示。
BBU3900外观
1.2 电源
电源
1.3 整机规格
整机规格
1.4 环境指标
环境指标
1.5 GSM RRU 外观
RRU3008
外观如错误！未找到引用源。
、错误！未找到引用源。
所示。
RRU3008 外观
1.6 功耗
● TOC 即机顶功率，是指双工口的基站输出功率。
●
典型功耗是负荷30%时的功耗值，要求打开功率控制和DTX 开关。
最大功耗是负荷100%时的功耗值。
DBS3900功耗（配置RRU3008，900MHz/1800MHz ） 说明
1.7 电源
电源要求
1.8 CPRI接口能力
CPRI接口能力
1.9 整机规格
整机规格
1.10 环境指标
环境指标
1.11 UMTS RRU外观
RRU3804（直流型）有两种外观，如错误！未找到引用源。
和错误！未
找到引用源。
所示；RRU3804（交流型）如错误！未找到引用源。
所示。
RRU3804（直流型）外观
1.12 物理接口
RRU采用模块化结构，对外接口分布在模块底部和配线腔中。
RRU3804（直流型）物理接口
RRU3804（交流型）物理接口
1.13 功耗
● 典型功耗是指负荷40％，环境温度25℃的功耗值。
●
最大功耗是值负荷100％，环境温度25℃的功耗值。
DBS3900功耗（配置RRU3804直流型）
● 3×4配置情况下，典型功耗值和最大功耗值按照每载波天馈口15W 输出。
● 3×1和3×2配置时，配置1块WBBPb4和1块WMPT 。
● 3×3
和3×4配置时，配置2块WBBPb4和1块WMPT 。
DBS3900功耗（配置RRU3804交流型） 说明
●3×4配置情况下，典型功耗值和最大功耗值按照每载波天馈口15W输出。
●3×1和3×2配置时，配置1块WBBPb4和1块WMPT。
●3×3和3×4配置时，配置2块WBBPb4和1块WMPT。
BTS3900C功耗（配置RRU3804直流型）
●配置1块WBBPb4和1块WMPT。
CPRI接口能力
CPRI接口能力
1.14 电源
电源
1.15 整机规格
整机规格
1.16 环境指标
环境指标
1.17 UMTS RRU外观
RRU3806（直流型）有两种外观，如错误！未找到引用源。
和错误！未
找到引用源。
所示；RRU3806（交流型）如错误！未找到引用源。
所示。
RRU3806（直流型）外观
RRU3806（直流型）外观
RRU3806（交流型）外观
1.18 物理接口
RRU采用模块化结构，对外接口分布在模块底部和配线腔中。
RRU3806（直流型）物理接口
RRU3806（交流型）物理接口
1.19
功耗
● 典型功耗是指负荷40％，环境温度25℃的功耗值。
●
最大功耗是值负荷100％，环境温度25℃的功耗值。
DBS3900功耗(配置RRU3806直流型)
● 3×1和3×2配置时，配置1块WBBPb4和1块WMPT 。
● 3×3
和3×4配置时，配置2块WBBPb4和1块WMPT 。
DBS3900功耗（配置RRU3806交流型）
● 3×1和3×2配置时，配置1块WBBPb4和1块WMPT 。
● 3×3
和3×4配置时，配置2块WBBPb4和1块WMPT 。
CPRI 接口能力
CPRI 接口能力 说明
1.20 电源
电源
1.21 整机规格
整机规格
1.22 环境指标
环境指标
1.23 外观
RRU3929外观如错误！未找到引用源。
所示。
RRU3929外观
1.24 物理接口
RRU采用模块化结构，对外接口分布在模块底部和配线腔中。
RRU3929物理接口
1.25 功耗
● 典型功耗和最大功耗均指环境温度为25℃时的功耗值。
●
GSM 典型功耗是负荷30％的功耗值，要求打开功率控制和DTX 开关，GSM 最大功耗是负荷100％的功耗值。
●
LTE 典型功耗是负荷50％的功耗值，LTE 最大功耗负荷100％的功耗值。
DBS3900功耗（配置RRU3929， 1800MHz ）
1.26 电源
电源
说明
1.27 整机规格
整机规格
CPRI接口能力
CPRI接口能力
1.28 环境指标
环境指标
1.29 外观
RRU3936外观如错误！未找到引用源。
所示。
RRU3936外观
1.30 物理接口
RRU采用模块化结构，对外接口分布在模块底部和配线腔中。
RRU3936物理接口
1.31 功耗
DBS3900功耗（配置RRU3936，1800MHz ）
1.32 电源
电源
1.33 整机规格
RRU3936默认配置为不含外壳。
整机规格
CPRI 接口能力
CPRI 接口能力
说明
1.34 环境指标
环境指标。
