圆锥面的车削讲解

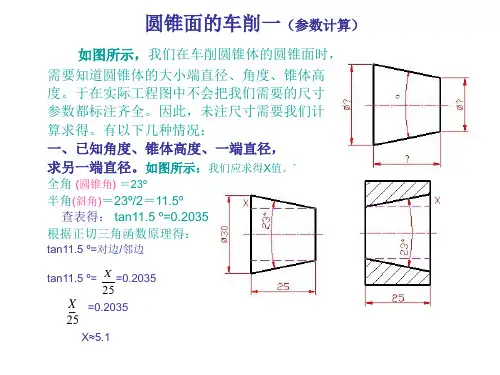

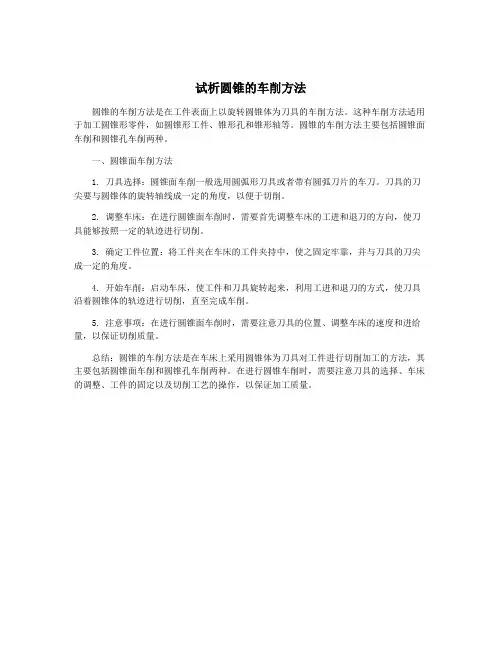

试析圆锥的车削方法
圆锥的车削方法是在工件表面上以旋转圆锥体为刀具的车削方法。

这种车削方法适用于加工圆锥形零件，如圆锥形工件、锥形孔和锥形轴等。

圆锥的车削方法主要包括圆锥面车削和圆锥孔车削两种。

一、圆锥面车削方法
1. 刀具选择：圆锥面车削一般选用圆弧形刀具或者带有圆弧刀片的车刀。

刀具的刀尖要与圆锥体的旋转轴线成一定的角度，以便于切削。

2. 调整车床：在进行圆锥面车削时，需要首先调整车床的工进和退刀的方向，使刀具能够按照一定的轨迹进行切削。

3. 确定工件位置：将工件夹在车床的工件夹持中，使之固定牢靠，并与刀具的刀尖成一定的角度。

4. 开始车削：启动车床，使工件和刀具旋转起来，利用工进和退刀的方式，使刀具沿着圆锥体的轨迹进行切削，直至完成车削。

5. 注意事项：在进行圆锥面车削时，需要注意刀具的位置、调整车床的速度和进给量，以保证切削质量。

总结：圆锥的车削方法是在车床上采用圆锥体为刀具对工件进行切削加工的方法，其主要包括圆锥面车削和圆锥孔车削两种。

在进行圆锥车削时，需要注意刀具的选择、车床的调整、工件的固定以及切削工艺的操作，以保证加工质量。

图6-32 用靠模板车削圆锥面二、圆锥面的车削方法1、转动小拖板车圆锥面此法操作简单，能保证一定的加工精度，通常用于车削锥度较大和长度较短的圆锥体或圆锥孔。

车削时根据图纸上给定或计算出的圆锥斜角α值转动小施板，使小拖板导轨与车床主轴轴线相交成α的角度，然后摇动小拖板手柄作进给运动进行车削，见图2-3-39所示。

小拖板的转动刻度值，一般只精确到半度，如果α值不是整数时，如α=30°45 ' ，那么只能在5°～4°之间进行估计，试切后逐步校正。

对一些精度要求较高，需要互相配合的内、外圆锥，在加工过程中还需采用锥形塞规或锥形套规来校正小拖板的转动精度，直至符合工件所要求的锥度精度为止。

小拖板校正以后，不要轻易再去转动。

如果车出工件的锥度仍旧不对，应从其他方面去找原因。

例如：小拖板塞铁松紧是否调整好，小拖板导轨端面是否碰伤等。

车刀安装时，必须特别注意。

刀尖要严格对准工件的中心，否则，车出的圆锥母线不是直线，而是双曲线。

车削实心锥体零件时，可把车刀刀尖对准端面中心。

车削圆锥孔时，可以采用端面划线的方法见图2—3-40。

先把车刀近似装准，在工件端面涂上显示剂，用刀尖在工件端面上划一条线，然后把工件转过180°再划一条线。

如果两条线重合，则车刀已对准中心。

如果两条线不重合，可把车刀刀尖凋整在两条线中间，反复校正，直到对准中心为止。

进行车削时，摇手柄用力要均匀，否则加工的锥面将不光洁。

当锥面的长度超过小拖板的调整长度时，可分段进行车削，条件旧各段之间的台阶不影响工件使用或在下一步加工（如磨削）中去掉。

转力小拖板车圆锥的优点：①能加工完整的圆锥体及圆锥孔。

②能加工圆锥斜度很大的工件。

其缺点是：①只能手动走刀，因此劳动强度较大，表面粗糙度也较难控制。

②因受小拖板行程的限制，所以只能加工较短的圆锥工件。

2、偏移尾架车圆锥面此法适用于在两顶尖间车削锥度较小而长度又较长的圆锥体。

圆锥零件的车削加工1.圆锥零件概述在车床上有多种方法可车削圆锥面。

采用不同方法车削圆锥面，对应加工的零件尺寸范围、结构形式、加工精度、使用性能和批量大小有所不同，无论哪一种方法，都是为了使刀具的运动轨迹与零件轴心线成一斜角，从而加工出所需要的圆锥面零件。

为了降低生产成本，使用方便，我们把常用的零件圆锥表面按标准尺寸制成标准圆锥表面，即圆锥表面的各部分尺寸，按照规定的几个号码来制造，使用时只要号码相同，就能紧密配合和互换。

一、常用的标准圆锥常用的标准圆锥有下列两种：1．莫氏圆锥莫氏圆锥在机器制造业中应用得最广泛的一种，如车床主轴锥孔、顶尖、钻头柄、铰刀柄等都用莫氏圆锥。

莫氏圆锥分成7个号码，即0、1、2、3、4、5和6号，最小的是0号，最大的是6号。

但它的号数不同，锥度也不相同。

由于锥度不同，所以斜角a也不同。

表7-1为莫氏圆锥参数。

注：l．锥角的偏差是根据锥厦的偏差折算列入的。

2．当用塞规检查内锥时，内锥大端端面必须位于塞规的两刻线之间，第一条刻线决定内锥大端直径的公称尺寸，第二条刻线决定内锥大端直径的最大极限尺寸。

3．套规必须与配对的塞规校正。

套规端面应与塞规上第一条线前面边缘相重合，允许套规端面超出塞规上第一条刻线，但不超过0．1mm距离。

2．公制圆锥公制圆锥有8个号码，即4、6、80、100、120、140、160和200号。

它的号码就是指大端直径，锥度固定不变，即K=1：20。

例如80号公制圆锥，它的大端直径是80mm，锥度K=1：20。

二、圆锥表面的精度和公差圆锥表面的精度主要是指锥度，在国家标准GBll334-89中，规定了各种圆锥角的公差数值(见表7-2)。

在锥度较大时，标准锥角规定有l20。

、90。

、75。

、60。

、45。

和30。

在锥度较小时，标准锥度规定有：1：3、1：5、1：7、1：8、1：10、1：12、1：15、1：20、1：30、1：50、1：100和1：200。

图7-1为圆锥角公差。

车削圆锥面的方法
车削圆锥面的方法可以分为以下几种：
1. 斜面车削法：将工件放置在车床上，使用车刀沿着圆锥面的轴线方向向下斜切，通过调整车刀角度和车床进给速度来控制圆锥面的形状和尺寸。

2. 摆动削法：在车床上安装一个可摆动的工作台，将工件夹持在工作台上，通过摆动工作台的角度来实现圆锥面的车削。

这种方法适用于小型工件的车削。

3. 长度调整法：在工件上先加工出一个粗略的圆锥面，然后使用测量工具（如量具或卡规）来测量圆锥面的误差，并根据测量结果进行调整，直到圆锥面达到要求。

4. 反复试削法：通过不断调整车床进给速度和车刀位置，反复试削工件，然后使用测量工具来检查圆锥面的形状和尺寸，并根据测量结果进行调整，直到圆锥面达到要求。

以上是常用的几种车削圆锥面的方法，具体使用哪种方法取决于工件的尺寸、形状和要求。

对于复杂的圆锥面，可能需要使用多种方法的组合或者采用专用的车削工具来进行加工。

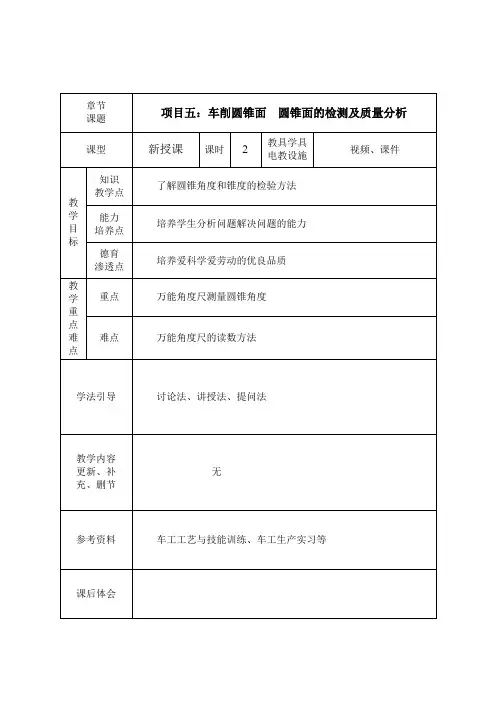

教 师 活 动 内 容学生活动内容 设计意图一、组织教学点名考勤、稳定学生情绪、宣布上课 二、复习提问并作记录1、内圆锥面车削方法有几种？三、分析同学们的答题 四、讲授新课 1、圆锥工件的测量 （1）万能角度尺的结构（实物展示） （2）万能角度尺的读数方法（视频演示） 万能角度尺的读数机构是根据游标原理制成的。

如图5-15a 所示，主尺刻线每格为1°。

游标的刻线是取主尺的29°等分为30格，因此游标尺上每格的刻度值为： '=⨯'=︒583029603029 主尺1格和游标尺1格之差： 1°-58′= 2′ 即万能角度尺的测量精度为2′。

万能角度尺的读数方法为： ① 以游标零刻线位置为准，在尺身上读取整数。

② 看游标上哪条刻线与主尺上的某一刻线（第a 条刻线）对齐，再用精度值乘刻线数（a ），得出小数值。

③ 整数加上小数得到万能角度尺的读数。

举例：求读数？回答问题：转动小滑板、仿形观看实物观看视频回答：10°52′回忆上节课知识了解万能角度尺的结构 学会万能角度尺的读数方法通过例子,加强万能角度尺的读数能力教师活动内容学生活动内容设计意图五、训练：1、请同学用万能角度尺测量锥体，得出结果。

六、提问并作记录七、讲授新课2．用角度样板测量（观看视频）在成批和大量生产时，可用专用的角度样板来测量。

用样板测量圆锥齿轮坯角度的方法见图5-17。

3、圆锥工件质量分析车削圆锥的主要质量问题是工件的锥度不对或圆锥的母线不直而造成的废品。

废品的种类、原因及预防措施见表5-3。

对锥度不正确的原因，进行分析，并提出解决方案。

八、布置作业（1）课外作业（2）预习作业：成形面的车削技术测量锥度得出结果回答问题观看视频认真领会预习下节课内容培养学生团队合作意识能力学会用样板测量培养学生预习书本的好习惯。

将工件车削成圆锥表面的方法称为车圆锥。

常用车削锥面的方法有宽刀法、转动小刀架法、靠模法、尾座偏移法等几种。

这里介绍宽刀法、转动小刀架法、尾座偏移法、靠模法。

1.宽刀法车削较短的圆锥时，可以用宽刃刀直接车出，如图1所示。

其工作原理实质上是属于成型法，所以要求切削刃必须平直，切削刃与主轴轴线的夹角应等于工件圆锥半角α/2。

同时要求车床有较好的刚性，否则易引起振动。

当工件的圆锥斜面长度大于切削刃长度时，可以用多次接刀方法加工，担接刀处必须平整。

图1 用宽刃刀车削圆锥2.转动小刀架法当加工锥面不长的工件时，可用转动小刀架法车削。

车削时，将小滑板下面的转盘上螺母松开，把转盘转至所需要的圆锥半角α/2的刻线上，与基准零线对齐，然后固定转盘上的螺母，如果锥角不是整数，可在锥附近估计一个值，试车后逐步找正，如图2所示。

图2 转动小滑板车圆锥3.尾座偏移法图3 偏移位座法车削圆锥当车削锥度小，锥形部分较长的圆锥面时，可以用偏移尾座的方法,此方法可以自动走刀，缺点是不能车削整圆锥和内锥体，以及锥度较大的工件。

将尾座上滑板横向偏移一个距离S，使偏位后两顶尖连线与原来两顶尖中心线相交一个α/2角度，尾座的偏向取决于工件大小头在两顶尖间的加工位置。

尾座的偏移量与工件的总长有关，如图3所示，尾座偏移量可用下列公式计算：式中S——尾座偏移量；L—件锥体部分长度；L0——工件总长度；D、d——锥体大头直径和锥体小头直径。

床尾的偏移方向，由工件的锥体方向决定。

当工件的小端靠近床尾处，床尾应向里移动，反之，床尾应向外移动。

4.靠模法如图4所示，靠模板装置是车床加工圆锥面的附件。

对于较长的外圆锥和圆锥孔，当其精度要求较高而批量又较大时常采用这种方法。

图4 用靠模板车削圆锥面车圆锥体的质量分析：1）锥度不准确原因时计算上的误差；小拖板转动角度和床尾偏移量偏移不精确；或者是车刀、拖板、床尾没有固定好，在车削中移动而造成。

甚至因为工件的表面粗糙度太差，量规或工件上有毛刺或没有擦干净，而造成检验和测量的误差。

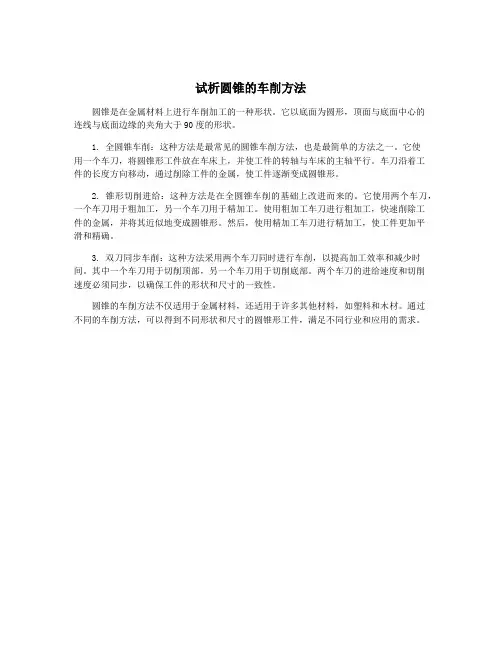

试析圆锥的车削方法
圆锥是在金属材料上进行车削加工的一种形状。

它以底面为圆形，顶面与底面中心的
连线与底面边缘的夹角大于90度的形状。

1. 全圆锥车削：这种方法是最常见的圆锥车削方法，也是最简单的方法之一。

它使
用一个车刀，将圆锥形工件放在车床上，并使工件的转轴与车床的主轴平行。

车刀沿着工
件的长度方向移动，通过削除工件的金属，使工件逐渐变成圆锥形。

2. 锥形切削进给：这种方法是在全圆锥车削的基础上改进而来的。

它使用两个车刀，一个车刀用于粗加工，另一个车刀用于精加工。

使用粗加工车刀进行粗加工，快速削除工
件的金属，并将其近似地变成圆锥形。

然后，使用精加工车刀进行精加工，使工件更加平
滑和精确。

3. 双刀同步车削：这种方法采用两个车刀同时进行车削，以提高加工效率和减少时间。

其中一个车刀用于切削顶部，另一个车刀用于切削底部。

两个车刀的进给速度和切削
速度必须同步，以确保工件的形状和尺寸的一致性。

圆锥的车削方法不仅适用于金属材料，还适用于许多其他材料，如塑料和木材。

通过
不同的车削方法，可以得到不同形状和尺寸的圆锥形工件，满足不同行业和应用的需求。
