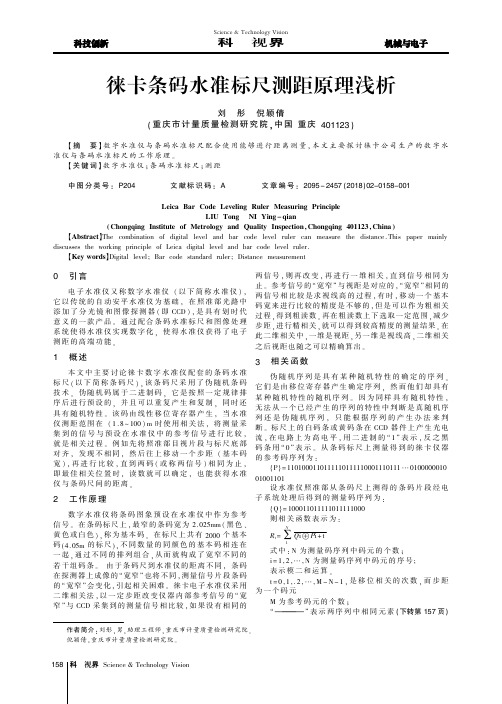

徕卡条码水准标尺测距原理浅析刘彤;倪颖倩【摘要】数字水准仪与条码水准标尺配合使用能够进行距离测量,本文主要探讨徕卡公司生产的数字水准仪与条码水准标尺的工作原理.【期刊名称】《科技视界》【年(卷),期】2018(000)002【总页数】2页(P158,157)【关键词】数字水准仪;条码水准标尺;测距【作者】刘彤;倪颖倩【作者单位】重庆市计量质量检测研究院,中国重庆 401123;重庆市计量质量检测研究院,中国重庆 401123【正文语种】中文【中图分类】P2040 引言电子水准仪又称数字水准仪（以下简称水准仪），它以传统的自动安平水准仪为基础，在照准部光路中添加了分光镜和图像探测器（即CCD），是具有划时代意义的一款产品。
通过配合条码水准标尺和图像处理系统使得水准仪实现数字化，使得水准仪获得了电子测距的高端功能。
1 概述本文中主要讨论徕卡数字水准仪配套的条码水准标尺（以下简称条码尺），该条码尺采用了伪随机条码技术。
伪随机码属于二进制码，它是按照一定规律排序后进行预设的，并且可以重复产生和复制，同时还具有随机特性。
该码由线性移位寄存器产生，当水准仪测距范围在（1.8～100）m时使用相关法，将测量采集到的信号与预设在水准仪中的参考信号进行比较，就是相关过程。
例如先将照准部目视片段与标尺底部对齐，发现不相同，然后往上移动一个步距（基本码宽），再进行比较，直到两码（或称两信号）相同为止，即最佳相关位置时，读数就可以确定，也能获得水准仪与条码尺间的距离。
2 工作原理数字水准仪将条码图象预设在水准仪中作为参考信号。
在条码标尺上，最窄的条码宽为2.025mm（黑色、黄色或白色），称为基本码。
在标尺上共有2000个基本码(4.05m的标尺)，不同数量的同颜色的基本码相连在一起，通过不同的排列组合，从而就构成了宽窄不同的若干组码条。
由于条码尺到水准仪的距离不同，条码在探测器上成像的“宽窄”也将不同，测量信号片段条码的“宽窄”会变化，引起相关困难。
