楼宇自控系统施工方案楼宇自控系统施工方案一、概述楼宇自控系统是利用现代信息技术和自动控制技术，对建筑物内的照明、空调、供暖、通风、给排水等设施进行统一管理和控制的系统。
本方案旨在设计和实施一个高效、可靠、安全、节能的楼宇自控系统。
二、系统设计1. 建筑物类型：本方案适用于商业大厦。
2. 设备选择：根据楼宇特点和需求，选择合适的设备，如智能温控器、智能开关、光照传感器等。
确保设备质量可靠，性能稳定。
3. 系统架构：设计楼宇自控系统的整体架构，包括控制主机、传感器、执行器、网络通信设备等，以实现各种设备之间的协调配合和信息交流。
4. 功能设计：根据建筑物需求和使用者习惯，确定功能模块，如时间控制、温度控制、光照控制、能耗监测等。
设定合理的控制策略，以提高系统的智能化程度和效率。
三、施工步骤1. 系统规划：根据楼宇规模和功能要求，细化系统的设备、网络布局和功能设计。
确定设备数量、安装位置和布线计划。
2. 设备采购：联络供应商，购买合格的设备，并进行验收和测试。
确保设备符合规格要求。
3. 设备安装：按照设计图纸，进行设备的安装和布线工作。
确保设备连接正确，信号通畅。
4. 软件调试：根据功能设计，进行系统软件的安装和调试。
设置相关参数和逻辑控制策略，验证系统的功能和性能。
5. 测试验收：对整个系统进行全面的测试，检查各个设备和功能模块是否正常工作。
与使用者进行验收，解决问题和调整系统参数。
6. 系统培训：对使用者进行培训，使其了解系统的使用方法和注意事项。
提供使用手册和技术支持，以解决操作中遇到的问题。
四、质量控制在施工过程中，执行以下质量控制措施，以确保系统的稳定和可靠性。
1. 设备质量控制：查验购买的设备是否具有相应的质量认证和合格证明。
2. 工艺质量控制：严格按照施工规范和设计图纸进行施工，确保设备安装正确、布线牢固。
3. 软件质量控制：对系统软件进行测试和验证，确保功能模块正常工作、参数设置合理。

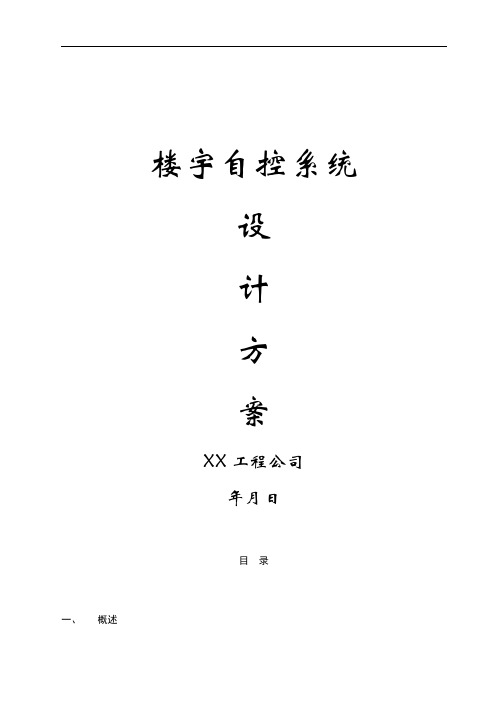

楼宇自控系统设计方案XX工程公司年月日目录一、概述二、设计依据三、设计原则四、系统设计描述五、TAC楼宇自控系统产品介绍楼宇自控系统设计说明一、概述当今，世界各地的大厦管理部门为了使其客户拥有更舒适的环境而正在寻找创建完美室内环境的方法，他们越来越注重于通过优化控制提高管理水平和环境质量的可调性。
智能大厦向人们提供全面的、高质量的、快捷的综合服务功能，它是现代高科技的结晶，是建筑艺术与信息技术完美的结合。
楼宇自控系统(BuildingAutomation System，简称BAS )是智能大厦的一个重要的组成部分。
它的监控范围通常包括冷热源系统、空调系统、送排风系统、给排水系统、变配电系统、照明系统、电梯系统等。
高新信息技术和计算机网络技术的高速发展，对建筑物的结构、系统、服务及管理最优化组合的要求越来越高，要求建筑物提供一个合理、高效、节能和舒适的工作环境。
节能是一项基本国策，也是建筑电气设计全面技术经济分析的重要组成部分。
楼宇自控系统正是顺应了这一潮流，它的建立，对于大厦机电设备的正常运行并达到最佳状态，以及大厦的防火与保安都提供了有力的保证。
同时，依靠强大软件支持下的计算机进行信息处理、数据分析、逻辑判断和图形处理，对整个系统作出集中监测和控制；通过计算机系统及时启停各有关设备，避免设备不必要的运行，又可以节省系统运行能耗。
当前现代化大厦就空调系统而言，是一栋大楼耗能大户，也是节能潜力最大的设备。
从统计数据来看，中央空调系统占整个大楼的耗能50%以上，而大楼装有楼宇自控系统以后，可节省能耗25%，节省人力约50%。
出现故障，能够及时知道何时何地出现何种故障，使事故消除在萌芽状态。
当前随着建筑物的规模增大和标准提高，大厦的机电设备数量也急剧增加，这些设备分散在大厦的各个楼层和角落，若采用分散管理，就地监测和操作将占用大量人力资源，有时几乎难以实现。
如采用楼宇自控系统，利用现代的计算机技术和网络系统，实现对所有机电设备的集中管理和自动监测，就能确保楼内所有机电设备的安全运行，同时提高大楼内人员的舒适感和工作效率。
楼宇自控系统技术方案楼宇自控系统是一种先进的建筑自动化技术，旨在通过自动化和智能化控制系统来管理和监控整个楼宇内部的各种设施，如照明、暖通空调、电力、安防等，以提高效率、降低能耗、保障人员安全和舒适性。
以下为一些技术方案：1.控制系统架构楼宇自控系统的应用需求较高，其主要架构应包含客户端、服务端、系统接口和数据库。
客户端通过显示器对系统进行人机交互，服务端作为控制中心，通过各种传感器和执行器来控制和监控系统，系统接口用于与其他系统的数据交换，数据库用于存储和处理相关数据。
2.传感器和执行器传感器和执行器是楼宇自控系统的关键部件。
其目的在于将现场数据收集和控制信号传输到系统中。
传感器包括温度传感器、湿度传感器、光照度传感器、二氧化碳传感器等，执行器则包括调光器、控制器、阀门等。
3.智能控制算法楼宇自控系统需要采用智能控制算法，以满足不同控制目标的需求。
例如，需要根据时间、人员、气候等因素来控制照明、暖通、电力等设施的开启和关闭。
同时，系统还应支持个性化设置，允许用户根据需求自由设置控制规则。
4.平台适配性楼宇自控系统应具有较高的平台适配性，兼容不同的硬件和软件平台。
用户可以选择不同的设备来使用该系统，这包括PC、智能手机和平板电脑等。
同时，系统还应能够与其他建筑自动化系统兼容，以实现数据集成和协同操作。
5.网络通信能力楼宇自控系统必须具有良好的网络通信能力，以实现远程监控和控制。
用户可以通过手机或电脑等设备实现远程控制和监测，方便企业或个人进行管理。
系统应该支持TCP/IP、HTTP、HTTPS等常用协议。
6.安全性能对于自控系统来说，安全性也是非常重要的。
系统应该提供安全认证机制，以确保只有授权人员才能访问系统。
同时，系统还应该具有防御黑客攻击的能力，防止病毒和木马等恶意软件入侵。
系统数据应该进行密钥加密保护，确保数据的机密性、完整性和可用性。
总结：楼宇自控系统是一个极具实用性的实用技术，能够为企事业单位提高管理效率并降低成本。
第1篇一、项目概述本项目为XX大厦楼宇自控系统施工项目，位于我国XX市XX区XX路XX号。
大厦占地面积约20000平方米，建筑高度约100米，共30层，其中地上28层，地下2层。
本项目楼宇自控系统主要包括建筑设备监控、能源管理、安全防范、信息管理等子系统。
二、施工准备1. 组织准备- 成立项目组，明确各成员职责，确保施工过程中责任到人。
- 对施工人员进行技术培训，确保其熟悉楼宇自控系统的工作原理和操作方法。
2. 技术准备- 深入了解大厦建筑结构和设备情况，编制详细的施工方案。
- 购置必要的施工设备和工具，如电线、电缆、传感器、控制器等。
3. 物资准备- 根据施工方案，列出所需材料清单，确保材料质量符合国家标准。
- 对材料进行验收，确保材料合格。
三、施工流程1. 现场勘查- 对大厦进行现场勘查，了解建筑结构、设备布局和安装环境。
- 根据勘查结果，对施工方案进行调整。
2. 设备安装- 根据施工方案，进行设备安装，包括传感器、控制器、执行器等。
- 确保设备安装牢固、准确，连接线路规范。
3. 线路敷设- 按照设计图纸，进行线路敷设，包括电源线、信号线、通信线等。
- 线路敷设要符合国家标准，确保安全可靠。
4. 系统调试- 对安装完成的设备进行调试，确保系统运行正常。
- 对系统进行功能测试，确保各项功能符合设计要求。
5. 系统联调- 将各个子系统进行联调，确保系统之间协调工作。
- 对系统进行整体测试，确保系统稳定可靠。
6. 系统验收- 按照国家标准和设计要求，对系统进行验收。
- 验收合格后，交付使用。
四、施工技术要求1. 设备安装- 设备安装位置要准确，确保设备正常运行。
- 设备安装牢固，防止因振动、位移等原因导致设备损坏。
2. 线路敷设- 线路敷设要符合国家标准，确保安全可靠。
- 线路连接要牢固，防止因松动等原因导致线路损坏。
3. 系统调试- 系统调试要全面，确保各项功能符合设计要求。
- 系统调试过程中，要注意观察设备运行状态，及时发现问题并解决。
楼宇自控系统设计方案XXX科技有限公司20XX年XX月XX日目录一系统概述 (2)二需求分析 (2)三系统功能 (4)3.1 冷热源系统 (5)3.2 空调机组 (7)3.3 双向新风换气机 (9)3.4 送排风机 (10)3.5 给排水系统 (11)3.6 风机盘管控制 (12)3.7 其他系统 (12)四主要设备参数 (13)4.1 模块化设备控制器 (13)4.2 紧凑型系列单元设备控制器 (18)4.3 末端传感器和驱动器 (19)一系统概述本工程为XXX体育中心, 设有羽毛球场、篮球场、办公室及会议室，建筑按五层设计。
楼宇自控系统将对整座建筑的机电设备进行信号采集和控制，实现体育馆设备管理系统自动化，旨在对体育馆内空调新风、通风、给排水以及动力系统进行集中管理和监控，以满足使用者对于馆内温度、通风等环境条件的严格要求，创造舒适的建筑环境同时达到服务和能源双优的效果。
根据XXX体育中心的特点，采用楼宇自控系统的主要目的在于将建筑内各种机电设备的信息进行分析、归类、处理、判断，采用最优化的控制手段,对各系统设备进行集中监控和管理，使各子系统设备始终处于有条不紊、协同一致和高效、有序的状态下运行，在创造出一个高效、舒适、安全的工作环境中，降低各系统造价，尽量节省能耗和日常管理的各项费用，保证系统充分运行，保证特殊生产环境需要，节省能源10%，节省人力，最大限度安全延长设备寿命的目的。
从而提高了智能建筑的高水平的现代化管理和服务，使投资能得到一个良好的回报。
二需求分析本工程冷热源采用六台风冷模块冷热水机组。
型号为LSQWRF130M/B，单台制冷量：130KW，制热量：140KW,电功率：40KW.制冷供回水温度为7~12℃，制热供回水温度为60~50℃。
体育馆内办公室等小开间空调用房均采用卧式暗装风机盘管送风方式,无外窗房间采用风机盘管加集中新风风柜送新风方式。
楼宇自控系统的建设需要充分体现技术的先进性、系统的专业性、功能的复杂性、投资的可行性、建设的实用性等弱电系统建设所特有的专业要求，确保XXX体育中心的建设的顺利实施和按期正常运行。
酒店楼宇自控系统方案酒店楼宇自控系统是目前酒店行业中应用较广泛的一种自动化管理系统，其核心理念是通过搭建各种传感器和控制器，实现酒店内气温、照明、风速、水温等各项参数的自动协调和调节。
本文将从酒店楼宇自控系统的系统架构、技术特点和优势等三个方面进行详细介绍。
一、系统架构酒店楼宇自控系统通常由监测与传感器子系统、控制核心子系统、信息处理子系统和功能子系统四部分构成。
1.监测与传感器子系统监测与传感器子系统是酒店楼宇自控系统的核心部分，主要用于采集酒店内各种物理量信息。
如气体、温度、湿度、风速、水温、水位、光照强度、空气质量等。
目前常用的传感器有温度传感器、湿度传感器、压力传感器、氧气传感器、流量传感器等。
2.控制核心子系统控制核心子系统是酒店楼宇自控系统的控制中心，利用各种智能控制器和执行器来确保检测的数据可以被控制系统正确解释。
这些器件可以通过调整空调、灯光、通风、供暖、排烟、水泵等设备的工作参数，使酒店内部环境实现自适应控制，减少人工干预的繁琐操作和能源的浪费。
3.信息处理子系统信息处理子系统用于将从监测与传感器子系统和控制核心子系统中收集到的数据进行处理和管理，以便及时检测和解决系统中出现的问题，并优化整个系统的运行。
这些数据可以被储存在控制系统中，以备日后参考，同时也可以被托管在云端，以供公司高层管理者随时查阅和分析。
4.功能子系统功能子系统是酒店楼宇自控系统的组成部分之一，负责实现一系列集成功能，包括安全监管、能源监管、环境监管、设备运维和智能化服务等方面。
在酒店管理者使用该系统时，可以通过这些功能子系统进行相关数据查询、预警、统计分析和诊断等事宜。
二、技术特点1.智能化控制与传统的酒店设备控制方式相比，酒店楼宇自控系统通过集成多种传感器技术和先进的控制算法，差不多可以实现全方位控制各种设备的目标。
这个体系能够使酒店内各种设备和架构一齐协作，并实现监测、控制、优化和管理等方面的自主决策和执行。
楼宇自控实施方案一、背景。
随着科技的不断发展，楼宇自控系统已经成为现代建筑的标配。
楼宇自控系统是指通过自动化技术和智能化设备，对建筑内的照明、空调、通风、供水、供暖等设备进行集中控制和管理，以提高建筑的舒适度、安全性和能源利用效率。
因此，制定一套科学合理的楼宇自控实施方案对于建筑管理和运营至关重要。
二、目标。
1. 提高楼宇运行效率，通过自动化控制，提高楼宇设备的运行效率，减少人为操作的失误，降低运行成本。
2. 提升用户舒适度，通过智能化控制，提升楼宇内部环境的舒适度，满足用户的不同需求。
3. 提高能源利用效率，通过精细化控制，降低楼宇能源消耗，实现节能减排的目标。
三、实施步骤。
1. 系统规划，根据楼宇的具体情况，制定楼宇自控系统的整体规划，包括系统架构、设备选型、控制策略等。
2. 设备安装，按照系统规划，对楼宇内的各类自控设备进行安装和调试，确保设备的正常运行。
3. 系统集成，将各类自控设备与中央控制系统进行集成，实现设备之间的信息互联互通。
4. 控制策略优化，根据楼宇的使用情况和能源消耗情况，优化控制策略，实现设备的智能化控制。
5. 运行监测，建立楼宇自控系统的运行监测机制，实时监测设备的运行状态和能源消耗情况，及时发现和解决问题。
6. 系统维护，建立定期检查和维护制度，确保楼宇自控系统的长期稳定运行。
四、关键技术。
1. 传感技术，通过各类传感器实时监测楼宇内的温度、湿度、光照等环境参数，为智能化控制提供数据支持。
2. 通讯技术，采用先进的通讯技术，实现楼宇内各类设备之间的信息互联互通，实现集中控制。
3. 控制算法，利用先进的控制算法，对楼宇内的设备进行精细化控制，实现能源的有效利用。
五、效果评估。
1. 运行效率提升，通过楼宇自控系统的实施，楼宇设备的运行效率得到显著提升，减少了人为操作的失误，降低了运行成本。
2. 用户满意度提高，楼宇内部环境的舒适度得到提升，用户满意度得到显著提高。
3. 能源利用效率提高，通过智能化控制，楼宇能源消耗得到有效控制，实现了节能减排的目标。
商业建筑楼宇自控系统方案详解在当今快节奏的商业世界中，商业建筑的高效运行和管理至关重要。
而楼宇自控系统作为实现这一目标的关键技术，正逐渐成为商业建筑的标配。
本文将详细解读商业建筑楼宇自控系统的方案，帮助您全面了解其工作原理、功能特点以及如何为商业建筑带来显著的效益。
一、什么是商业建筑楼宇自控系统商业建筑楼宇自控系统是一种智能化的集成系统，它通过对建筑物内各类设备（如空调、照明、电梯、安防等）的监测、控制和管理，实现对整个建筑环境的优化和节能。
简单来说，就是让建筑“聪明”起来，能够自动感知和响应内部及外部的变化，从而提供舒适、安全、高效的工作和生活空间。
二、系统的组成部分1、传感器与探测器这些设备就像是建筑的“眼睛”和“耳朵”，负责收集各种信息，如温度、湿度、光照强度、人员活动等。
常见的传感器包括温度传感器、湿度传感器、烟雾探测器等。
2、控制器控制器是系统的“大脑”，它接收传感器传来的信息，并根据预设的程序和算法做出决策，发出控制指令。
控制器可以是独立的设备，也可以集成在其他系统中。
3、执行器执行器是系统的“手脚”，根据控制器的指令来执行具体的操作，如调节空调温度、控制照明亮度、开关电梯等。
4、通信网络通信网络负责将传感器、控制器和执行器连接起来，实现数据的传输和共享。
常见的通信协议有 BACnet、LonWorks 等。
5、管理软件管理软件提供了一个直观的界面，让管理人员可以实时监测建筑设备的运行状态，进行远程控制和参数设置，同时还能生成报表和分析数据，为决策提供支持。
三、系统的功能1、环境控制通过对空调系统、通风系统的精确控制，保持室内温度、湿度、空气质量在舒适的范围内。
例如，在夏季根据室内外温度差自动调节空调温度，在人员密集时增加新风量。
2、照明控制根据室内外光照强度和人员活动情况，自动调节照明亮度和开关，实现节能的同时提供良好的照明环境。
3、能源管理实时监测建筑的能源消耗情况，分析能源使用效率，发现能耗异常并采取相应的节能措施。
楼宇自控系统方案 一. 概述 区业主对智能化有着较高的要求，要求用先进的、成熟的技术为本园区设计出一套切实可行的优秀方案，我公司经仔细论证为该大厦专门制作了一套能满足其舒适、安全、节能、现代化的楼宇自控方案，该方案采用了江森公司先进的METASYS智能管理系统，具有以下特点： l 该系统专为各类建筑中所有设备的监测、控制和集中管理而设计，该系统的开放性、灵活性、可靠性及高质量，集中体现了楼宇管理与控制的最新技术和潮流。 l 是一个集中管理、分散控制系统，因而它更高效，更可靠，提高了系统的容错能力。 l 是模块化系统，易于扩展，因而将来的需要并不会损失今日的投资。 l 具备很强的联网能力，可以与任一家愿意开放其通讯协议的产品或系统实现联网，从而使用户很方便地在任何地方，任一台操作站上，对所有设备或子系统了如指掌，大大提高管理水平及工作效率。 l 完全符合工业标准，它的设计立足现在，面向未来，适应软件及硬件的不断发展。
二. METASYS楼宇自控系统概述 METASYS智能管理系统专为各类建筑中所有设备的监测、控制和集中管理而设计，该系统的开放性、灵活性、可靠性及高质量，集中体现了楼宇管理与控制的最新技术和潮流。 METASYS是一个集中管理、分散控制系统，因而它更高效，更可靠，提高了系统的容错能力。METASYS是模块化系统，易于扩展。METASYS具备很强的联网能力，可以与任一家愿意开放其通讯协议的产品或系统实现联网，从而使用户很方便地在任何地方，任一台操作站上，对所有设备或子系统了如指掌，大大提高管理水平及工作效率。 METASYS完全符合工业标准，它的设计立足现在，面向未来，适应软件及硬件的不断发展。用户投资于江森公司的METASYS是明智及长远的选择。 以下从硬件结构及软件功能两方面分别作详细的介绍。
2.1 硬件结构及网络 1、METASYS的硬件系统是由操作站(OWS)，网络控制器(NCU)及各种直接数字控制器 (DDC)所构成的一种智能化控制网络。 基于以太网的N1总线 ⊿ 网络结构 ⊿ 动态数据交换及接入 ⊿ 网络控制单元（NCU） ⊿ 中央控制站 ⊿ 报警打印机及事件打印机
2.2、网络通讯 以太网(Ethernet/IP)作为一种应用越来越广泛的网络形式已被超过80%的局域网使用。它具有优良的性价比较易于安装的特性。以太网的通讯协议(TCP/IP)为开放式系统提供了物理及数据连接层通讯的参考模式。它的通讯速率为10M/100Mbps，即每秒可传递大约250页文本所包含的信息。使用以太网具有以下优势： 数据传输的高效率及稳定性 灵活的布线和设备联结方式：可联结高速以太网、FDDI、令牌环网、ATM等 低成本 可互相兼容的设备及拓补形式：由于以太网的使用广泛性，可以很容易的将其他厂家设备或系统通过它 互相联结 易于安装及扩展 减少维修成本 以太网的网络拓补结构可为星型、总线型或混合型。在这三种结构中星型结构适用于NCM与OWS位置较远的系统，总线型结构适用于NCM与OWS位置较近的系统，而混合性结构适用于NCM与OWS位置有远有近的系统。
操作站及网络控制单元之间最常用的连接方式是N1通讯网络，其通讯方式为Ethernet/IP。N1网上各节点之间的数据交换采用点对点（peer to peer）方式，各节点均具备动态数据访问（Dynamic Data Access）功能，即无论N1网上任何操作站或任一NCU上，均可以对全部的数据实现检测或控制。
在某些场合，用户可能需要用到拔号式（Dial-up）通讯方式，用以监控远处的控制系统，这时可以通过调制解调器，设置远程操作站。
N2通讯总线是一种现场存取网络，它连接控制器及接口模块至网络控制器。N2总线使用主/从式通讯协议，NCU是主导，N2总线设备（DDC）是从属。N2总线使用 Opto-22 optimumx® 通讯协议，并且已被证明其优越性。N2总线遵循EIA，RS-485电气标准。）
2.3 联网能力 对于楼宇系统的设计和管理者来说，真正的挑战是：怎样利用所有子系统的能力来有效地管理它们，从而提供一个高质量的和优美的办公环境。 METASYS系统使上述问题迎刃而解。各个不相联系，来自不同公司的系统，通过METASYS被恰当地联系在一起，变成一个系统的集成。各系统相对独立，自成体系，必要时相互配合，实现优化联锁控制，从任何地方，任一台操作站上，都可以收集到全部的数据。操作员从一台操作站上，便可以了解全楼各个角落中任一系统的运作情况，一旦有故障发生便可立即作出相应的反应。
美国江森公司作为美国 Ashear 学会发起者之一，其Metasys系统已能与超过75个公司（其中包括Carrier, York, Trane, ABB, Libert等）的子系统实现联网，并已完成2000多个联网项目。随时准备为用户实现METASY与任何愿意开放其通讯协议的公司产品联网。
2.4 操作站
操作站为IBM或其他品牌标准个人电脑，操作站提供视窗化的，高水平人机友好界面，用户可选择中文或英文操作。
它以微软公司的Windows NT为运行环境，允许Windows支持的其他软件同时运行。并可以与他们进行动态的数据交换（DDE）。例如您可以用已熟悉的Microsoft Excel 来处理数据，做出一系列的统计表。 它可编程及产生数据库，并直接下传程序至各控制器。它可备份数据库、存储点的历史记录、趋势分析、操作员进入/ 退出记录、以及报警记录等。
METASYS界面操作全部视窗化，无需记忆操作指令。它的网络图犹如一张联络图，表示出所有监控设备及其相互关系，操作员只要调出METASYS应用程序，便一目了然：哪个系统为哪一楼层服务；哪些设备为 哪些区域服务等。METASYS使用了一种分布于整个网络、面向目标的软件体系。只依靠鼠标操作，便可走遍整个建筑。它用图形显示建筑物的各楼层平面和设备简图，并通过鲜艳的色彩、动画图形显示，报告所监控的点的信息。
网络中任一个操作站均可以存取整个网络的所有信息，各操作站可同时使用。 2.5 记录/报警打印机 打印机用于系统操作的记录。每台打印机的记录内容可根据用户要求设定，而记录格式在调试阶段即可定义。
2.6 网络控制器（NCU） 网络控制器（NCU）是一种高性能的现场盘，它由一系列可兼容的电子智能化模块所构成。它可以实现复杂高性能控制的任何控制程序，同时也可以协调通信网络中各独立的DDC控制器,为它们提供报警监视和综合控制功能。NCU可脱离任何上位机（如个人电脑），独立承担控制及通讯功能。
网络控制模块（NCM）是NCU的主要部件，它装备高速80386微处理器，其内存（RAM）可由8MB扩展至10MB，它带有自诊断功能，并有72小时后备电池。
NCU上备有多种简单而通用的系统接口，供操作人员使用。第一个接口是标准RS－232连接件，可连接手提计算机或输出打印机；第二个接口是手提网络终端接口，网络终端象操作站一样，能够存取网络中的所有信息；第三个接口可用于调制解调器，用于远程监视或打印。
NCU能支持多用户环境，就是说，任意多少位操作员都可同时存取NCU中的信息。
METASYS的5级密码口令，不仅对操作站提供保护，对NCU 上的操作员接口，也同样使用一致的密码信息。
2.7直接数字控制器（DX-9100-8154 / XT-XP模块） 直接数字式控制器（DDC）是METASYS系统的最前线装置，它分布于建筑物内各处的设备现场，如空调机房，水泵房，冷冻站等。DDC连接于METASYS的N2总线，NCU及操作站均可对它们实现上位机的超越控制。 目前最常用的DX－9100控制器是一个模块化，可扩展，在现场具有显示及操作能力的控制器。它的基本配置为8AI，8DI，2AO及6DO，共为24点，根据现场需要可增加各类型点的扩展模块，最多可扩展64个点。 DX－9100的软件功能十分齐全，可实现各种现场控制要求。其操作系统包括实时功能，12个可编程模块，及PLC逻辑运算模块。由于它是由一个个功能模块所构成，其图形化的编程工具使得程序设计异常简单。用户只要简单地调用图块，填写参数，控制程序便自动生成。所有的编程均可在METASYS操作站完成，并直接下传至DX－9100。它除了完成各种运算及PID回路控制功能外，还具备多级控制及统计功能；其PLC逻辑运算模块，具备一般PLC控制器的功能；其实时功能可同时设置多达8个时间控制程序，每个时间控制程序，可针对星期一至星期日及特定的一些公众假期，分别设定不同的启动/关闭时间。如此强大的软件功能，决定了DDC具有独立运作的功能，当中央操作站故障，网络控制器故障或通讯线断线，都不会 影响其操作。 2.8 现场设备 现场设备包括传送器，变送器，风阀、水阀执行器等，它们均直接与DDC连接。 2.9 程序存贮器 NCU和DX的存贮器采用EEPROM，EPROM及RAM。 系统构成和控制程序存贮在EEPROM和EPROM中，在掉电期间，程序仍可保持。实时时钟和功能存贮于RAM中，带有后备电池（NCU中可维持72小时，DX中可维持1年）。存贮器分配的原则是当偶尔在线变更某些参数时，尽量减少对控制器操作的干扰。在METASYS中，许多用户变更，甚至是统计数据分析，均可以在线进行。 这种安排使得控制器既能提供足够的内存（从而满足设备管理系统的各种控制功能的需要），又不至于花费太大。假如控制器掉电超过72小时，保存在NCU之RAM中的数据将会丢失，这时，METASYS会自动通过高速N1总线，将数据自动地由操作站下传到NCU中。
2.10 现场控制设备运行环境要求及用电量 DX-9100控制器(DDC)： l 工作环境要求： 0~50℃(32~120℉)，相对湿度 10~90% 不结露。 l 用电量：24VAC，50/60Hz，10VA XT及XP模块： l 工作环境要求： 0~50℃(32~120℉)，相对湿度 10~90% 不结露。 l 用电量：24VAC，50/60Hz，5.5VA
2.11 系统运行性能(可靠性分析) 1、可靠性定义 系统可靠性是指给定的一个周期时间减去非工作时间(检修、待料等因素停工时间)与这个周期时间的比值。非工作时间开始于故障被确认时。这个概念可描述为正常运行时间与给定的运行时间的比值。特别指出，正常运行时间是指系统运行时间和可能需要运行（即待命）的时间总和。整个时间由正常运行时间（Uptime）和非工作时间（Downtime）组成，如下公式： 系统可靠性=正常运行时间/（正常运行时间+非工作时间） 以上等式是可靠性的定义标准。在这里非工作时间是指维修和返修产品所需要的平均时间。这个平均时间通常称为平均修复时间，包括预计的时间及不可预计的时间。在正常的情况下，不论白天黑夜，我们的紧急反应时间不超过四个小时。 系统可靠性也被表示为平均修复时间（MTTR）和平均故障间隔时间（MTBF）。平均故障间隔时间是指系统可靠性的一个衡量尺度，平均修复时间是系统可维护性的一个衡量尺度。他们的关系如下： 系统可靠性=平均故障间隔时间/（平均故障间隔时间+平均修复时间）
