高压熔断器
产品名称:RN2-3-6-10-35KV高压熔断器产品类别:高压熔断器
产品说明
一、RN2-3~35KV高压熔断器_概述
RN2型户内高压限流熔断器,用于电压互感器的短路保护,其断流容量为10002MVA。
在短路时以限制线路电流到最小值的方式进行瞬时开断,1分钟内熔断电流应在0.6~1.8A范围内。
二、RN2-3~35KV高压熔断器_技术数据
产品型号RN2-3、6、10 RN2-15、20 RN2-35
额定电压KV 3 6 10 15 20 35
额定电流A 0.5
三相断流容量MVA 1000
最大开断电流KA(有效值) 100 85 50 40 30 17
开断最大短路电流时,最大电流峰值A 160 300 1000 350 850 700
过电压倍数不超过2.5倍工作电压
熔体管电阻值100±7 200±10 380±10
重量kg 5.6 12 15.6
熔体管重量kg 0.9 1.6 2.5
三、RN2-3~35KV高压熔断器_外形及安装尺寸。
熔断器与浪涌保护器选型原则熔断器和浪涌保护器是电路保护中常用的两种设备,它们在电路中起到了保护电器设备的重要作用。
在选型时,需要根据具体的电路需求和安全要求,考虑一系列因素来做出正确的选择。
本文将围绕熔断器和浪涌保护器的选型原则展开讨论。
一、熔断器的选型原则1. 电流负荷:熔断器的额定电流应根据被保护设备的电流负荷来确定。
一般情况下,熔断器的额定电流应略大于被保护设备的额定电流,以确保在设备过载或短路时能够及时切断电流。
2. 断路能力:熔断器的断路能力是指在短路故障出现时,熔断器能够安全切断电流的能力。
断路能力应根据电路的短路电流来选择,确保熔断器能够在短路故障发生时迅速切断电流,避免设备受损。
3. 使用环境:根据熔断器所处的使用环境,选择适合的外壳材料和防护等级。
例如,在潮湿的环境中,应选择防水性能好的熔断器,以确保其正常工作。
4. 使用寿命:熔断器的使用寿命应符合被保护设备的使用寿命要求。
一般情况下,熔断器的寿命应大于被保护设备的寿命,以确保设备的长期稳定运行。
5. 标准认证:选择符合国家标准和相关认证要求的熔断器,以确保其质量和安全性能可靠。
二、浪涌保护器的选型原则1. 额定电压:浪涌保护器的额定电压应根据被保护设备的工作电压来确定。
一般情况下,浪涌保护器的额定电压应等于或略大于设备的工作电压,以确保能够有效地抑制过电压。
2. 最大浪涌电流:浪涌保护器的最大浪涌电流是指其可以承受的最大瞬时浪涌电流。
根据设备的工作环境和电压情况,选择合适的最大浪涌电流,以确保浪涌保护器能够有效地吸收和分散过电压。
3. 响应时间:浪涌保护器的响应时间是指其从浪涌电压出现到保护装置有效工作所需的时间。
选择响应时间较短的浪涌保护器,可以更及时地对过电压进行保护,减少设备受损的可能性。
4. 使用寿命:浪涌保护器的使用寿命应符合被保护设备的使用寿命要求,以确保其长期稳定地工作。
5. 标准认证:选择符合国家标准和相关认证要求的浪涌保护器,以确保其质量和安全性能可靠。

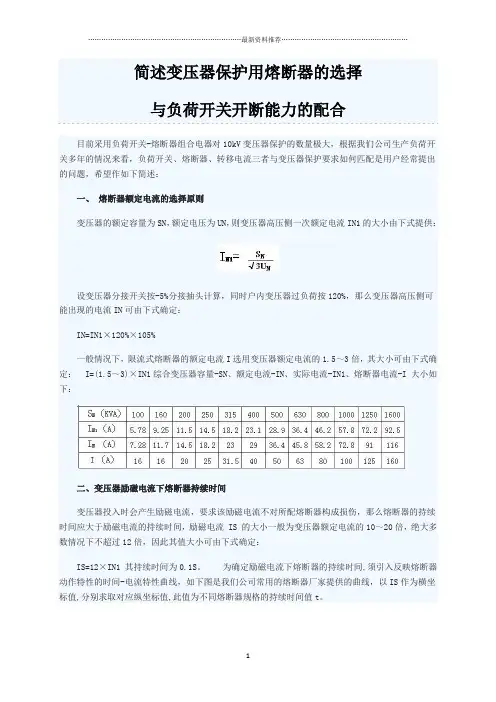

简述变压器保护用熔断器的选择与负荷开关开断能力的配合目前采用负荷开关-熔断器组合电器对10kV变压器保护的数量极大,根据我们公司生产负荷开关多年的情况来看,负荷开关、熔断器、转移电流三者与变压器保护要求如何匹配是用户经常提出的问题,希望作如下简述:一、熔断器额定电流的选择原则变压器的额定容量为SN,额定电压为UN,则变压器高压侧一次额定电流IN1的大小由下式提供:设变压器分接开关按-5%分接抽头计算,同时户内变压器过负荷按120%,那么变压器高压侧可能出现的电流IN可由下式确定:IN=IN1×120%×105%一般情况下,限流式熔断器的额定电流I选用变压器额定电流的1.5~3倍,其大小可由下式确定:I=(1.5~3)×IN1综合变压器容量-SN、额定电流-IN、实际电流-IN1、熔断器电流-I 大小如下:二、变压器励磁电流下熔断器持续时间变压器投入时会产生励磁电流,要求该励磁电流不对所配熔断器构成损伤,那么熔断器的持续时间应大于励磁电流的持续时间,励磁电流 IS 的大小一般为变压器额定电流的10~20倍,绝大多数情况下不超过12倍,因此其值大小可由下式确定:IS=12×IN1 其持续时间为0.1S。
为确定励磁电流下熔断器的持续时间,须引入反映熔断器动作特性的时间-电流特性曲线,如下图是我们公司常用的熔断器厂家提供的曲线,以IS作为横坐标值,分别求取对应纵坐标值,此值为不同熔断器规格的持续时间值t。
综合变压器容量-SN、励磁电流-IS 、熔断器电流-I、持续时间-t表如下:由上表可以看出,熔断器按前表原则选择,变压器励磁电流持续时间均小于熔断器在该电流下的熔断持续时间,故励磁电流不会对所配熔断器造成损伤。
二、转移电流与负荷开关的开断能力熔断器应对变压器的短路故障进行保护,特别是最严重的低压侧短路故障保护,变压器阻抗电压按UK=4.5%(630KVA及以上为5%),变压器低压侧故障时,高压侧可能产生的最大故障电流IK可由下式求得:有关转移电流在相关标准和文选中均有详细论述,我们公司生关的负荷开关中,熔断器撞击脱扣器触发负荷开关的分闸时间为T0=60ms,引入熔断器的时间—电流特性曲线,纵坐标中以T=0.9 T0作一水平线分别求出熔断器各规格曲线的电流值,即为熔断器熔断时首开相的电流值ISK,负荷开关二相开断的转移电流值IZ可由下式求得:IZ=0.87 ISK综合变压器容量-SN 首开相电流-ISK 转移电流-IZ短路电流- IK表如下:由上表可以看出,变压器容量在400KVA及以下时,变压器可能产生的最大短路电流值均小于负荷开关的额定开断电流值,负荷开关可自行开断,不会产生转移电流,或者说转移电流小于负荷开关额定开断电流,此时配用630A的负荷开关是满足技术条件的,变压器容量超过上述容量时,短路电流大于630A,熔断器首开相形成后,将产生转移电流,负荷开关两相开断的转移电流的大小超过一般负荷开关的额定开断电流(630A),这就要求进行负荷开关设计时,不应拘泥于额定开断电流为630A,而应考虑配用最大熔断器时可能产生的并且要求负荷开关能够顺利开断的转移电流值,此时意义的负荷开关不再是传统意义上的负荷开关(额定开断电流为630A)。
熔断器选择的计算公式熔断器选择的计算公式熔断器是一种重要的电气保护装置,用于保护电路中的电子元件和设备不被过电流损坏。
在设计和计算电气系统中,正确选择熔断器是非常重要的。
本文将介绍熔断器的种类、选择原则以及熔断器选择的计算公式。
熔断器可以分为低压熔断器和高压熔断器两类。
低压熔断器用于电气设备中,可以分为玻璃管式熔断器、热熔熔断器、空气断路器、塑壳断路器等。
高压熔断器用于电力系统中,一般是油浸式或干式熔断器。
在选择熔断器时,首先要确定要保护的电路的额定电流(In)和额定电压(U)。
熔断器的额定电流应该大于电路额定电流,而熔断器的额定电压应该大于电路的额定电压。
其次,还要考虑负载性质和环境条件等因素,如:负载是否是电感性、电容性或纯电阻性的,是否是恶劣的环境条件。
有一些常用的熔断器选择公式,如下:1. 玻璃管式熔断器:I=1.5*In(In≤10A)I=2.0*In(10A<In≤20A)I=2.4*In(20A<In≤30A)I=2.5*In(30A<In≤60A)I=3.0*In(60A<In≤100A)2. 热熔熔断器:I=1.15*In(In≤10A)I=1.2*In(10A<In≤30A)I=1.25*In(30A<In≤60A)I=1.30*In(60A<In≤100A)3. 空气断路器:I=1.8*In(三相电气设备)I=2.0*In(单相电气设备)4. 塑壳断路器:I=1.5*In(In≤50A)I=1.3*In(50A<In≤100A)这些公式仅供参考,实际选择时,还要根据具体情况进行修正和调整。
除了选择熔断器的公式外,还要注意以下几点:1. 应该选择标准的、有质量保证的熔断器。
2. 应该选择额定电流略大于电路额定电流的熔断器,以避免过载引起熔断。
3. 应该选择具有过载保护和短路保护功能的熔断器。
4. 应该根据环境条件和负载性质选择适当的熔断器。
总之,正确选择熔断器的重要性不言而喻。
一、熔断器的概念熔断器其实就是一种短路保护器,广泛用于配电系统和控制系统,主要进行短路保护或严重过载保护。
熔断器是以金属导体作为熔体而分断电路的电器,它串联于电路中,当过载或短路电流通过熔体时,熔体自身将发热而熔断,从而对电力系统、各种电工设备及家用电器起到保护作用。
熔断器具有反时延特性,当过载电流小时,熔断时间长;过载电流大时,熔断时间短。
因此,在一定过载电流范围内至电流恢复正常,熔断器不会熔断,可以继续使用。
熔断器主要由熔体、外壳和支座3 部分组成,其中熔体是控制熔断特性的关键元件。
二、熔断器的作用当电路发生故障成异常时,伴随着电流不断升高,并且升高的电流有可能损坏电路中某些器件或贵重器件,也有可能烧毁电路甚至火灾或重大事故。
若电路中正确地选配安置了熔断器,那么,熔断器就会在电流异常升高到一定的高度和一定的时候,自身熔断切断电流,从而起到保护电路安全运行的作用。
最早期的熔断器于一百多年前由爱迪生发明,由于当时的工业不发达白炽灯很贵重,所以,最初是将它用来保护昂贵的白炽灯。
三、熔断器的构造熔断器由绝缘底座(支持件)、触头、熔体等组成。
熔体是熔断器的主要工作部分,熔体相当于串联在电路中的一段特殊的导线,当电路发生短路或过载时,电流过大,熔断器因过热而熔化,从而切断电路。
熔体常做成丝状、栅状或片状。
熔体材料具有相对熔点低,特性稳定、易熔断的特点。
一般采用铅锡合金、纯铜片、镀银铜片、铝、锌、银等金属;常见熔断器触头通常有两个,是熔体与电联接的重要部件,它必须有良好的导电性,不应产生明显的安装接触电阻;四、熔断器种类1、螺旋式熔断器RL:在熔断管装有石英砂,熔体埋于其中,熔体熔断时,电弧喷向石英砂及其缝隙,可迅速降温而熄灭。
为了便于监视,熔断器一端装有色点,不同的颜色表示不同的熔体电流,熔体熔断时,色点跳出,示意熔体已熔断。
螺旋式熔断器额定电流为5~200A,主要用于短路电流大的分支电路或有易燃气体的场所。
电压互感器熔断器容量的选择电压互感器是电力系统中常用的电压测量设备,它用来将高压系统中的电压转换成低压信号,用于测量、保护等用途。
电压互感器在使用过程中需要熔断器保护,以确保互感器及其周围电路的安全。
熔断器的作用和种类熔断器是一种重要的保护设备,它的主要作用是在系统发生短路等故障时,保护设备不被损坏。
熔断器的选择应综合考虑电源的容量和负载的特性以及其他环境因素,如环境湿度和温度等。
目前市场上常见的熔断器有两种类型:热熔断器和电子熔断器。
热熔断器采用电流热效应,当电路中流过的电流超过熔断器的额定值时,熔断器内部的保险丝会熔断,从而切断电路。
电子熔断器则采用电子技术,当电路中的电流超过额定值时,内部的电子元件会通过控制,切断电路。
电压互感器的选择电压互感器的选择应首先考虑转换比和额定电压范围。
转换比是指高压侧电压与低压侧电压之比,通常在1000:1或2000:1之间,根据具体的应用需求进行选择。
额定电压范围则涉及互感器的工作电压等级,包括额定最高电压和短时耐受电压等。
在选择电压互感器时还需考虑其准确度和负载能力等因素。
不同的应用环境和精度要求需要选择不同准确度等级的电压互感器,常见的准确度等级有0.1、0.2、0.5和1等。
负载能力是指互感器输出信号所带动的负载的最大功率,也是选择电压互感器时需要考虑的重要因素。
负载能力较高的互感器可以适应更复杂的电路负载,并确保信号输出的稳定性。
熔断器容量的选择熔断器的容量需要根据电压互感器的额定电压和负载能力进行确定。
一般来说,熔断器的额定电流应略大于电压互感器的标称电流,但并不一定要完全相同。
如果熔断器的额定电流过小,会导致熔断器经常熔断,不仅影响正常运行,也会对设备产生损害。
如果额定电流过大,一旦故障发生,会导致过大的电流通过电路,对设备造成安全隐患。
熔断器的选型应考虑到互感器的使用环境,如温度、湿度等因素。
同时,应与互感器配套使用的配线应尽量保证炉丝阻值足够小,不影响熔丝的熔断特性。
熔断器的种类及主要参数选择
熔断器按其结构形式有插入式、螺旋式、有填料密封管式、无填料密封管式等,品种规格许多。
在电气掌握系统中常常选用螺旋式熔断器,它有明显的分断指示和不用任何工具就可取下或更换熔体等优点。
最近推出的新产品中RL6、RL7系列可以取代老产品RL1、RL2系列;RLS2系列是快速熔断器,用以爱护半导体硅整流元件及晶闸管,可取代老产品RLS1系列。
RT12、RT15、NGT等系列是有填料密封管式熔断器,瓷管两端铜帽上焊有联结板,可直接安装在母线排上;RT12、RT15系列带有熔断指示器,熔断时红色指示器弹出。
RT14系列熔断器带有撞击器,熔断时撞击器弹出,既可作熔断信号指示,也可触动微动开关以切断接触器线圈电路,使接触器断电,实现三相电动机的断相爱护。
熔断器的主要参数如下:
(1)额定电压:指熔断器长期工作时和分断后能够承受的电压,其值一般等于或大于电气设备的额定电压。
(2)额定电流:指熔断器长期工作时,各部件温升不超过规定值时所能承受的电流。
厂家为了削减熔断器额定电流的规格,熔断器的额定电流等级比较少,而熔体的额定电流等级比较多,也即在一个额定电流等级的熔断器内可以分装几个额定电流系统的熔体,但熔体的额定电流最大不超过熔断器的额定电流。
(3)极限分断力量:指熔断器在规定的额定电压和功率因数(或
时间常数)的条件下能分断的最大电流值,在电路中消失的最大电流值一般是指短路电流值。
所以,极限分断力量也反映了熔断器分断短路电流的力量。

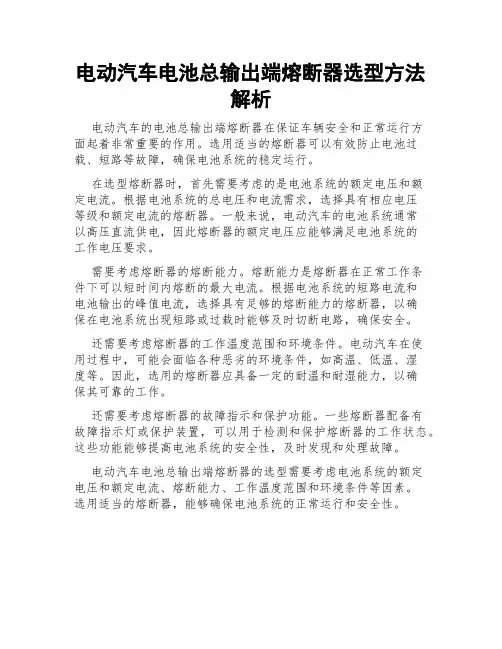

电动汽车电池总输出端熔断器选型方法
解析
电动汽车的电池总输出端熔断器在保证车辆安全和正常运行方
面起着非常重要的作用。
选用适当的熔断器可以有效防止电池过载、短路等故障,确保电池系统的稳定运行。
在选型熔断器时,首先需要考虑的是电池系统的额定电压和额
定电流。
根据电池系统的总电压和电流需求,选择具有相应电压
等级和额定电流的熔断器。
一般来说,电动汽车的电池系统通常
以高压直流供电,因此熔断器的额定电压应能够满足电池系统的
工作电压要求。
需要考虑熔断器的熔断能力。
熔断能力是熔断器在正常工作条
件下可以短时间内熔断的最大电流。
根据电池系统的短路电流和
电池输出的峰值电流,选择具有足够的熔断能力的熔断器,以确
保在电池系统出现短路或过载时能够及时切断电路,确保安全。
还需要考虑熔断器的工作温度范围和环境条件。
电动汽车在使
用过程中,可能会面临各种恶劣的环境条件,如高温、低温、湿
度等。
因此,选用的熔断器应具备一定的耐温和耐湿能力,以确
保其可靠的工作。
还需要考虑熔断器的故障指示和保护功能。
一些熔断器配备有
故障指示灯或保护装置,可以用于检测和保护熔断器的工作状态。
这些功能能够提高电池系统的安全性,及时发现和处理故障。
电动汽车电池总输出端熔断器的选型需要考虑电池系统的额定
电压和额定电流、熔断能力、工作温度范围和环境条件等因素。
选用适当的熔断器,能够确保电池系统的正常运行和安全性。
型号额定电压额定电流产品描述页NH 380V~690V AC 2A~1600A 插刀型NH普通熔断器gG-gL 2 KH 500V~1250V AC 10A~2200A 插刀型半导体保护熔断器gR aR 3 KSZ 500V~4000V AC 10A~1500A 钩叉型半导体保护熔断器gR aR 5 KSP 380V~6000V AC 30A~4000A 平板型(单孔)半导体保护熔断器gRaR7 KSP双孔380V~1300V AC 1100A~4500A 平板型(双孔)半导体保护熔断器gRaR9 RSH 400V~2000V AC 630A~3600A方型台面半导体保护熔断器aR10 KSM 500V~1250V AC 40A~2000A 长圆孔直母线型半导体保护熔断器gR aR11 RSF 500V~1500V AC 450A~2000A L型半导体保护熔断器aR12 RS0/RS3 250V~750V AC 10A~1000A L型半导体保护熔断器aR13KRF 150V~700V AC150V~700V DC 35A~1000A 北美圆柱型半导体保护熔断器gRaR14KSH 500V~2000V AC 700A~7000A 双并结构半导体保护熔断器aR15 KSC 250V~1000V AC 800A~5000A 双并结构半导体保护熔断器aR17KG/KS/KD 380V~700V AC440V~1000V DC 1A~170A 圆管型普通熔断器半导体保护熔断器直流熔断器gG-gL aM gR aR19熔断器配套底座20熔断器隔离开关LTL系列22特性曲线23西安开尔泰电力电子制造有限公司坐落于古城西安,主要从事熔断器的研制、开发与销售。
公司主要产品有:快速熔断器、直流熔断器、NH熔断器。
熔断器产品性能稳定,具有分断能力高、限流特性好、时间-电流误差小、功率损耗低等优点。
在电气特性上等效于进口熔断器,可替代Bussmann巴斯曼170M系列快速熔断器,Ferraz罗兰快速熔断器、直流熔断器,Siemens西门子3NE系列快速熔断器、3NA普通熔断器,Siba西霸熔断器,Jeanmuller熔断器等。
熔断器的选择方法 通常将由中压熔断器(F)与真空接触器(C)组合而成的回路,简称为F+C组合回路。F+C组合回路常作为中压系统中、小容量电动机和变压器回路的开断设备。熔断器参数的选择,取决于熔断器本身的型式和被保护设备的种类。工程设计中,常常为熔断器额定电流和电缆截面的选择而感到困惑。本文简要讨论了熔断器和电缆截面的选择方法。
1 F+C组合回路应考虑的主要因素 设计时应考虑的主要因素有:①熔断器的额定电压应大于或等于电网电压;②熔断器的额定分断电流应大于或等于安装点的最大短路电流;③应考虑设备特性的容差,以获得良好的保护效果;④如果熔断器通风不良,必须校验其稳态温升,以便保证其温升不超过标准值,必要时,熔断器应降低额定值使用;⑤熔断器、接触器和保护装置的过负荷保护特性三者之间应良好匹配。
2 保护变压器的熔断器 2.1 熔断器须满足的要求 (1) 能耐受正常负荷和可能引起的过负荷。 (2) 能耐受变压器的励磁涌流。 (3) 能分断变压器二次侧出口的短路电流,并应与低压侧的熔断器或断路器选择性配合。 (4) 若有必要,应能可靠躲过变压器低压侧电动机的成组自起动。 2.2 变压器的励磁电流峰值 熔断器0.1 s的熔化电流IF0.1应大于或等于14倍变压器的额定电流ITN,即IF0.1≥14 ITN 故令峰值电流为 IB=IF0.1/14≥ITN (1) 2.3 稳定负荷和过负荷 在正常环境(即不超过40 ℃)的环境温度下,熔断器的额定电流不应小于1.3倍变压器额定电流,以避免其装入开关柜后温度升高而引起的降容影响。一般情况下,熔断器额定电流IFN选择范围在 1.3 ITN≤IFN≤1.5 ITN (2) 如果变压器按连续过负荷设计,则熔断器的额定电流不应小于1.3倍过负荷电流ITg。因此,作为一般的准则,熔断器额定电流应选择的范围为 1.3 ITg≤IFN≤1.5 ITg (3) 2.4 变压器二次侧的故障电流 从切除故障的观点来说,故障电流ISC不应小于熔断器的最小熔断电流I3 ISC≥I3 而 ISC=ITN/ud% 式中,ud%为变压器的阻抗(标幺值)。 令IA=I3ud%,则ITN≥IA (4) 由式(1)和(4)可见,变压器额定电流的范围为 IA≤ITN≤IB (5) 由式(5)表明,熔断器额定电流与负荷电流之间不存在直接的关系。因此,对于用于变压器的熔断器,可以用临界参数IA和IB来表示其特征,前者与最小熔断电流有关,后者与0.1 s熔化电流有关。 2.5 熔断器的选择 实际工程中,可按以下步骤选择熔断器: (1) 先按式(2)选择熔断器额定电流。如果安装和运行条件不明确,则可按1.5 ITN来选择。 (2) 再按式(5)校验熔断器的额定电流。如果所选熔断器不满足要求,则可选高一档额定电流的熔断器,并重新校验。 (3) 校验与低压侧断路器的短路短延时特性是否配合。 2.6 举例说明 (1) 变压器参数:6 kV,200 kVA,额定电流ITN=19.2 A,ud%=5%。 (2) 熔断器选择。 按式(2)IFN≥1.3,ITN=1.3×19.2=25 A 初步选用25 A/7.2 kV熔断器。熔断器的有关参数如下 熔断器0.1 s的熔化电流IF0.1=230 A,熔断器的最小熔断电流I3=112 A。 按式(5)校验IA≤ITN≤IB IA=I3ud%=112×5%=5.6 A IB=IF0.1/14=230/14=16.4 A 校验结果:该熔断器不能满足式(5)的要求。 改选高一级额定电流的熔断器,即40 A/7.2 kV。该熔断器的有关参数为:熔断器0.1 s的熔化电流IF0.1=400 A,熔断器的最小熔断电流I3=180 A,再按式(5)校验
(1)熔断器的安秒特性 熔断器的动作是靠熔体的熔断来实现的,当电流较大时,熔体熔断所需的时间就较短。而电流较小时,熔体熔断所需用的时间就较长,甚至不会熔断。因此对熔体来说,其动作电流和动作时间特性即熔断器的安秒特性,为反时限特性,如图所示。
图 熔断器的安秒特性 每一熔体都有一最小熔化电流。相应于不同的温度,最小熔化电流也不同。虽然该电流受外界环境的影响,但在实际应用中可以不加考虑。一般定义熔体的最小熔断电流与熔体的额定电流之比为最小熔化系数,常用熔体的熔化系数大于1.25,也就是说额定电流为10A的熔体在电流12.5A以下时不会熔断。熔断电流与熔断时间之间的关系如表1-2所示。
从这里可以看出,熔断器只能起到短路保护作用,不能起过载保护作用。如确需在过载保护中使用,必须降低其使用的额定电流,如8A的熔体用于10A的电路中,作短路保护兼作过载保护用,但此时的过载保护特性并不理想。
表1-2 熔断电流与熔断时间之间的关系
(2)熔断器的选择 主要依据负载的保护特性和短路电流的大小选择熔断器的类型。对于容量小的电动机和照明支线,常采用熔断器作为过载及短路保护,因而希望熔体的熔化系数适当小些。通常选用铅锡合金熔体的RQA系列熔断器。对于较大容量的电动机和照明干线,则应着重考虑短路保护和分断能力。通常选用具有较高分断能力的RM10和RL1系列的熔断器;当短路电流很大时,宜采用具有限流作用的RT0和RTl2系列的熔断器
1 高压交流熔断器的定义和分类
熔断器是电力系统中过载和短路故障的保护设备。其原理是当电流超过给定值一定时间,熔化一个或几个特殊设计配合的熔件,分断电路的器件。它具有结构简单、体积小、价格便宜、维护方便、保护动作可靠和消除短路故障时间短等优点。其分类一般如表1所示。
表1 熔断器分类表 分类方式 分类名称 性能 限流式、非限流式 保护范围 一般、后备、全范围
熄弧方式 角壮式(大气中熄弧)、石英砂填料、喷射式、真空等
安装场所 户外、户内
保护对象 变压器、电动机、电压互感器、单台并联电容器、电容器组、电容器组、供电回路等
结构 型式 插入式、母线式、跌落式、非跌落式、混合式等 极数 单极、三级 底座绝缘子 单柱、双柱
2 高压交流熔断器的选择 2.1 型式的选择 在3~35kV的电站和变电所常用的高压熔断器有两大类:一类是户内高压限流熔断器,最高额定电压能达40.5kV,常用的型号有RN1、RN3、RN5、XRNM1、XRNT1、XRNT2、XRNT3型,主要用于保护电力线路、电力变压器和电力电容器等设备的过载和短路;RN2和RN4型额定电流均为0.5A,为保护电压互感器的专用熔断器。另一类是户外高压喷射式熔断器,此类熔断器在熔体熔断产生电弧时,需要等待电流过零时才能开断电路,无限流作用。常用的型号有RW3、RW4、RW7、RW9、RW10、RW11、RW12、RW13型等,其作用除与RN1型相同外,在一定条件下还可以分断和关合空载架空线路、空载变压器和小负荷电流。RW10-35/0.5型为保护区35kV电压互感器专用的户外产品。所以根据熔断器的型式和不同的保护对象来选择。
2.2 按工作电压选择 (1) 一般条件: Ue≥Uwe 式中 Ue——熔断器额定电压 Uwe——安装处电网额定电压 即熔断器的额定电压(kV)应不小于熔断器安装处电网额定电压(kV)。 (2) 对于限流型熔断器: 以石英砂作为熔断器填充物的限流型熔断器只能按Ue=Uwe的条件选择,这种情况下此类熔断器熔断产生的最大过电压倍数限制在规定的2.5倍相电压之内,此值并未超过同一电压等级电器的绝缘水平。如果熔断器使用在工作电压低于其额定电压的电网中,过电压倍数造成威胁可能增大3.5~4。
2.3 按工作电流及保护特性选择 (1) 一般条件: Ie≥Ije≥Ig·zd 式中 Ie——熔断器熔管的额定电流,A Ije——熔断器熔体的额定电流,A Ig·zd——回路最大持续工作电流,A 此条件为选择熔断器额定电流的总体要求,其中熔体额定电流的选择最为重要,它的选择与其熔断特性有关,应能满足保护的可靠性、选择性和灵敏度要求。
(2) 具体情况: ①保护配电设备(即35kV及以下电力变压器): Ije=KIb·zd 式中 Ib·zd——变压器回路最大持续工作电流,A K——可靠系数,不考虑电机自起动时,取1.1~1.3;考虑电机自起动时, 取1.5~2.0 按此条件选择可确保变压器在通过最大持续工作电流,通过变压器励磁涌流,电动机自起动或保护范围以外短路产生的冲击电流时熔件不熔断,而且能保证前后级保护动作的选择性以及本段范围内短路能以最短时间切除故障。
②保护电力电容器: Ije=KIc·e 式中 Ic·e——电容器回路的额定电流,A K——可靠系数,对于跌落式熔断器,取1.35~ 1.5;对于限流型熔断器,当一台电容器时,系数 取1.5~1.8;当一组电容器时,系数取1.35~1.8 ③保护电力线路: 按一般条件选择: Ie≥Ije≥Ig·zd 2.4 按开断电流选择 (1) 一般条件: Ike≥Idt(Ske≥Sdt) 式中 Ike(或Ske)——熔断器的额定开断电流,kA(或额定开断容量MVA)
